Institutet för Solenergikvalitet

Besiktningsrapport

9.4
x

Installation genom

Otovo

Datum

15 augusti 2024

Ort

Åkersberga, Stockholms län
Närliggande objekt
Väderskydd
Varning för likspänning
89% godkända11% ej godkända

Om installationen

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1
BatteriHuawei: LUNA2000-7/14/21-S1
Otovo

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

4/15

1.1 Fastsäkring av produkt

Kundkommentar

Olika skruv/bult är använt för infästning i vägg.

LUNA2000-(7, 14, 21)-S1 User Manual Issue 01 Date 2024-03-27, Sida 50-55

1.2 Batteri PE

Inte godkänd

Jord går bara mellan batteri och växelriktare, ej ansluten mot jordpunkt.

LUNA2000-(7, 14, 21)-S1 User Manual Issue 01 Date 2024-03-27, Sida 60-61
Närliggande objekt

1.3 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material. Placerat för nära vägg.

LUNA2000-(7, 14, 21)-S1 User Manual Issue 01 Date 2024-03-27, Sida 49

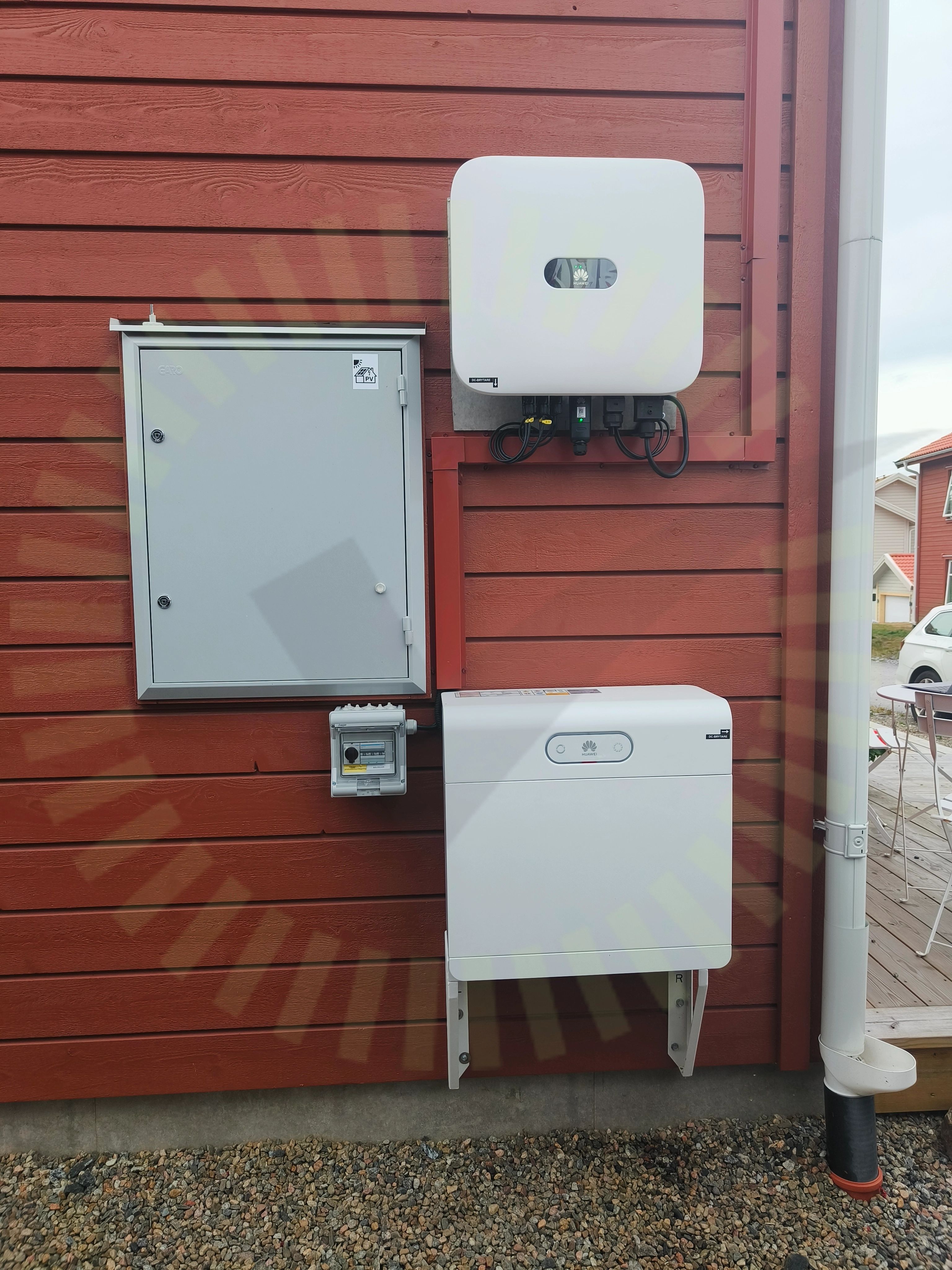

Väderskydd

1.4 Väderskydd

Inte godkänd

Batteriet är inte väderskyddat och utsätts för väderpåverkan.

LUNA2000-(7, 14, 21)-S1 User Manual Issue 01 Date 2024-03-27, Sida 9-10

Godkända kontrollpunkter

11/15
Avstånd till havetAvstånd till växelriktareBatterikåporDC anslutningPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage

Varselmärkning

Anmärkningar

1/4

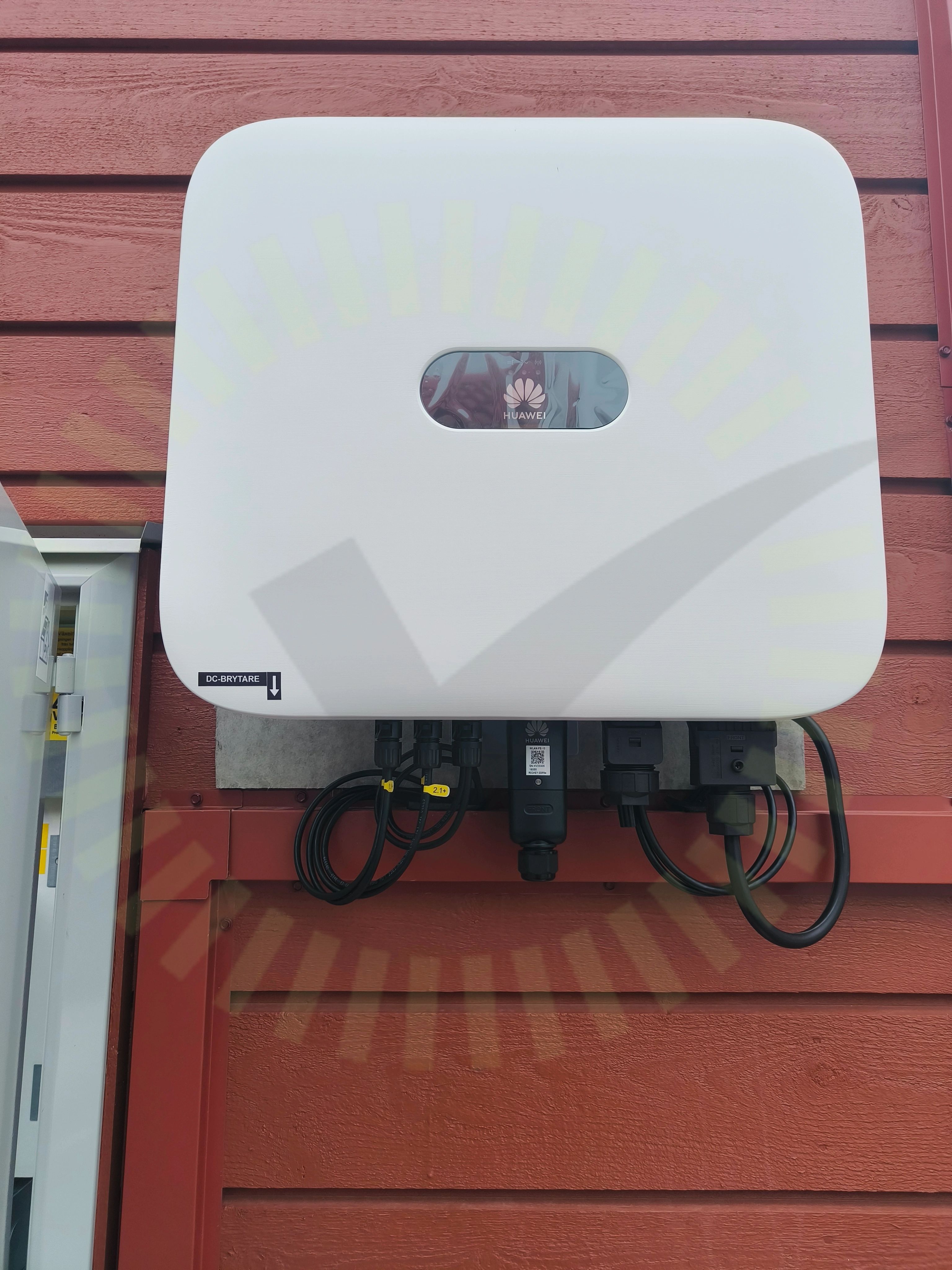

Varning för likspänning

2.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

2/36

3.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

3.2 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar. Ansluts endast mot batteriets jord.

SUN2000-(3KTL-10KTL)-M1 Series User Manual Date 2024-01-12, Sida 43-45

Godkända kontrollpunkter

33/36
AC anslutning växelriktareAC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36
Strängdesign
