Besiktningsrapport

9.6
x

Installation genom

Skandica Solar

Datum

8 november 2023

Ort

Mölnlycke, Västra Götalands län
PEN-ledare
Jordning av chassi
Anslutning av växelriktare
93% godkända7% ej godkända

Om installationen

PanelerLongi: LR5-54HPB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/8
Avstånd

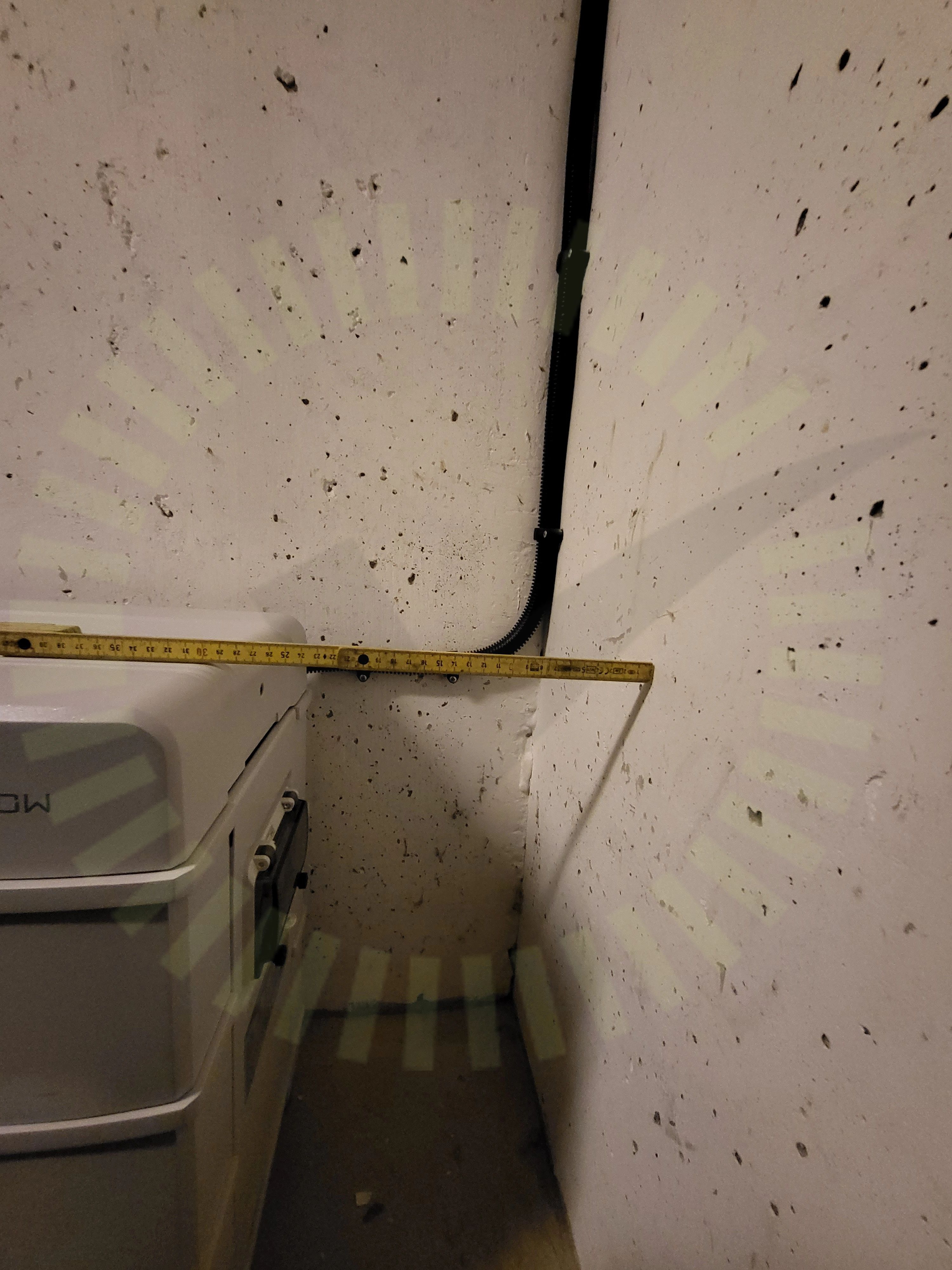

2.1 Avstånd

Inte godkänd

Batteriet har inte tillräckligt avstånd till vägg.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.
PE

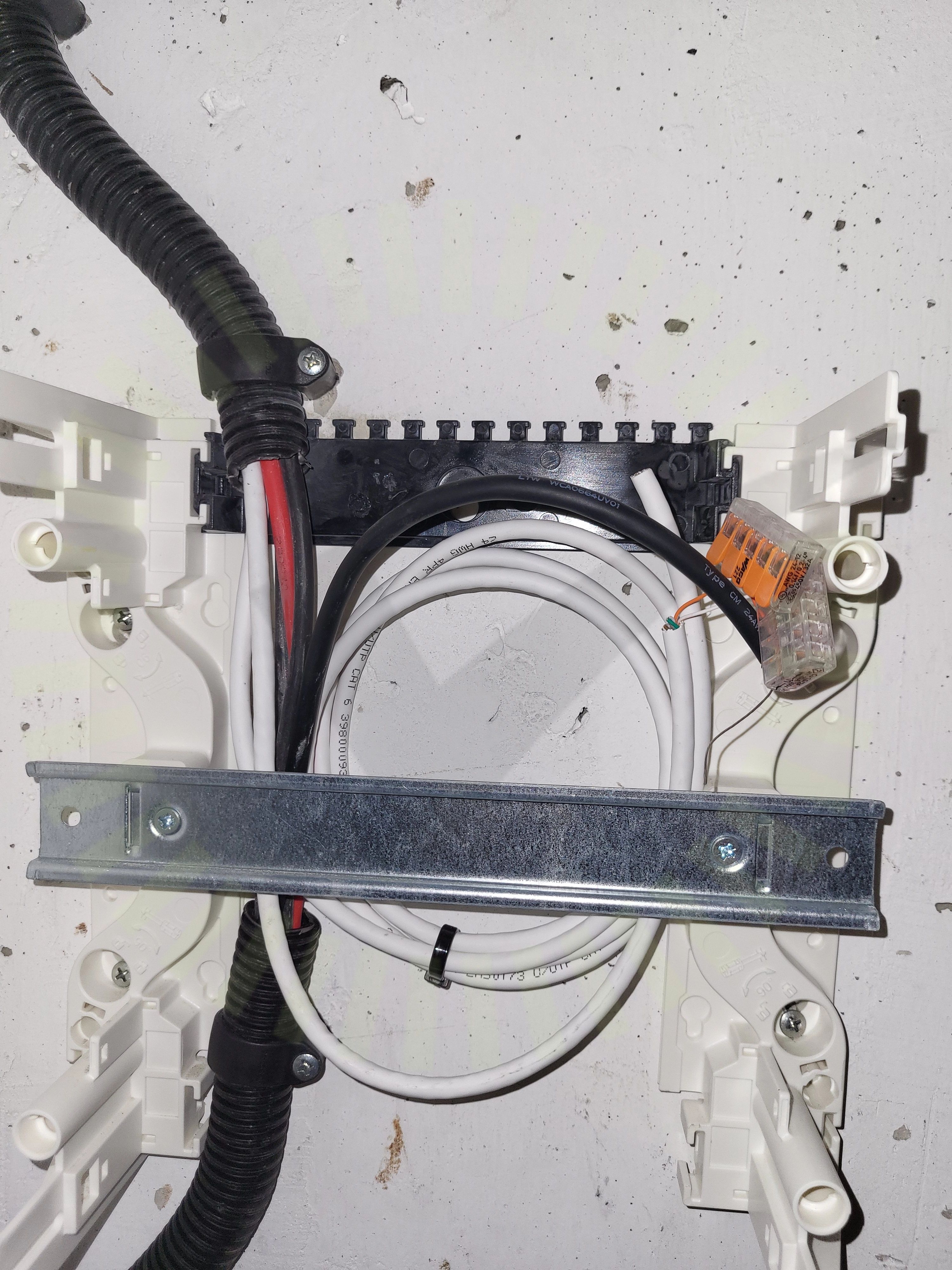

2.2 PE

Inte godkänd

Jordkabel har fel färg, ska vara grön/gul.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 2.

Godkända kontrollpunkter

6/8
InfästningKommunikationLockMiljökravSkadorVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

17/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablaget generell böjradiePanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

1/23

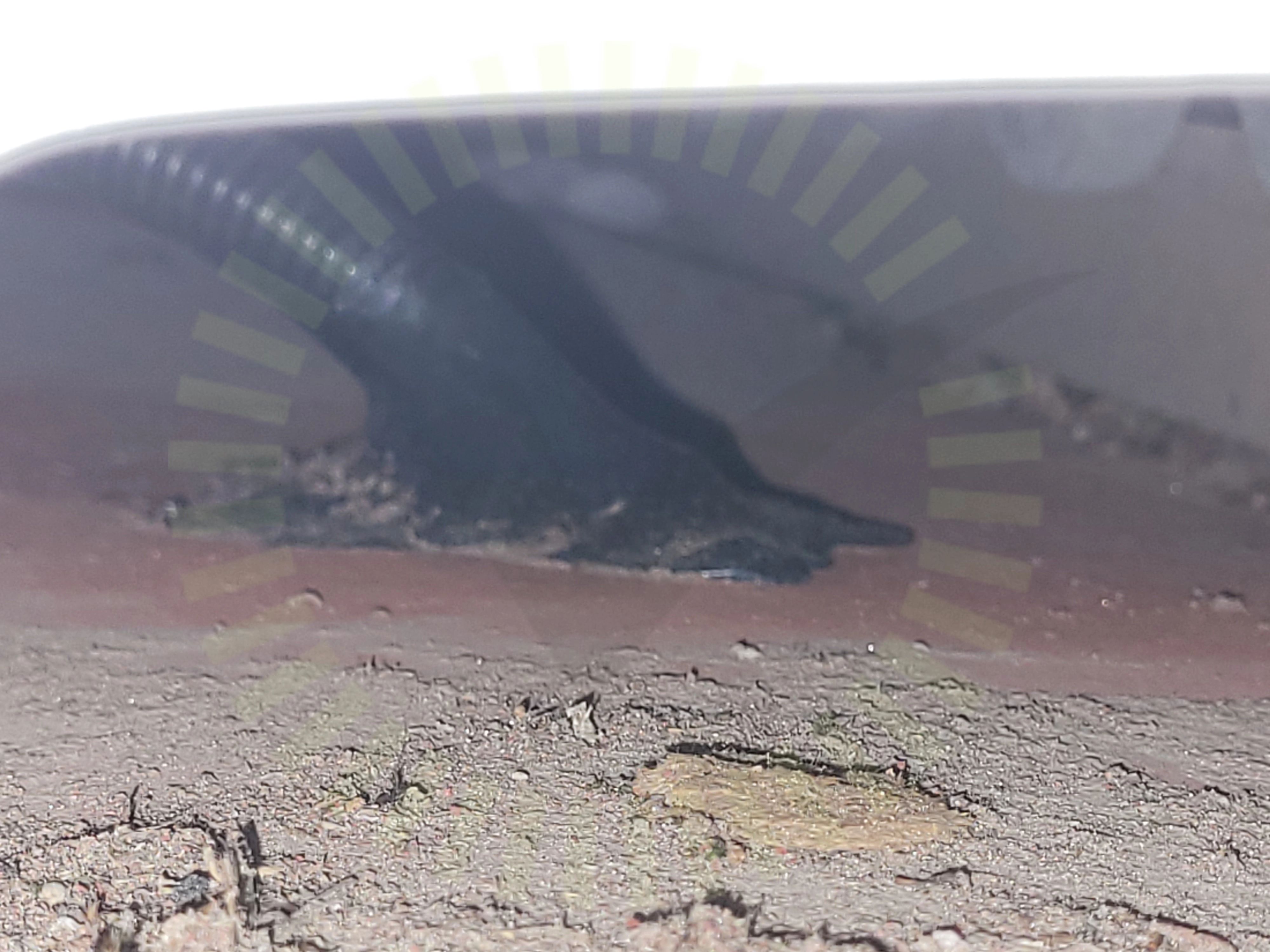

Takgenomföring

5.1 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

Godkända kontrollpunkter

22/23
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/6
PEN-ledare

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6
InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/5
Varning för likspänning

7.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

4/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

6/37
Avstånd närliggande objekt

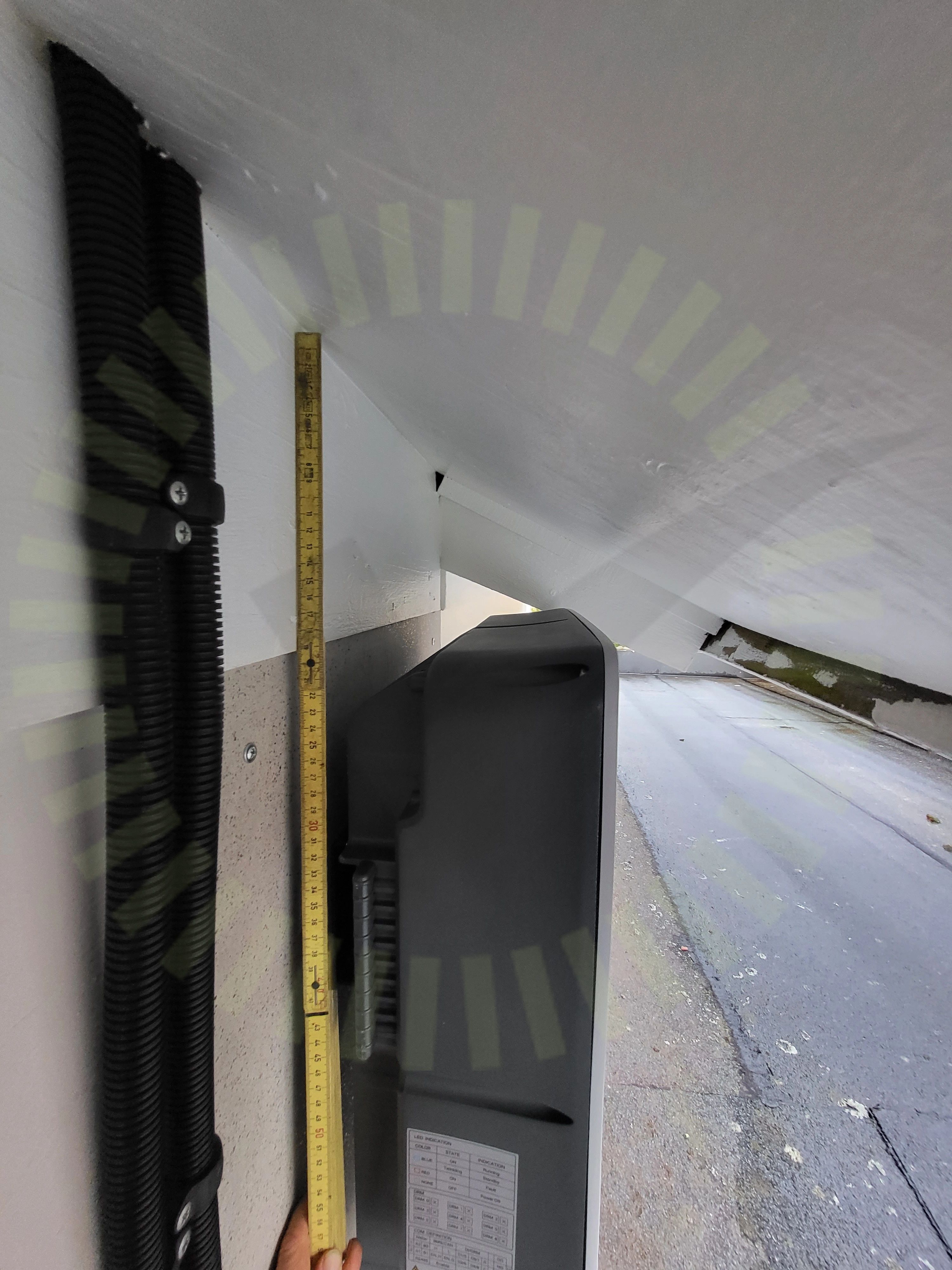

8.1 Avstånd närliggande objekt

Kundkommentar

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar. Kund var medveten om detta vid tidpunkten för installationen.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Anslutning av växelriktare

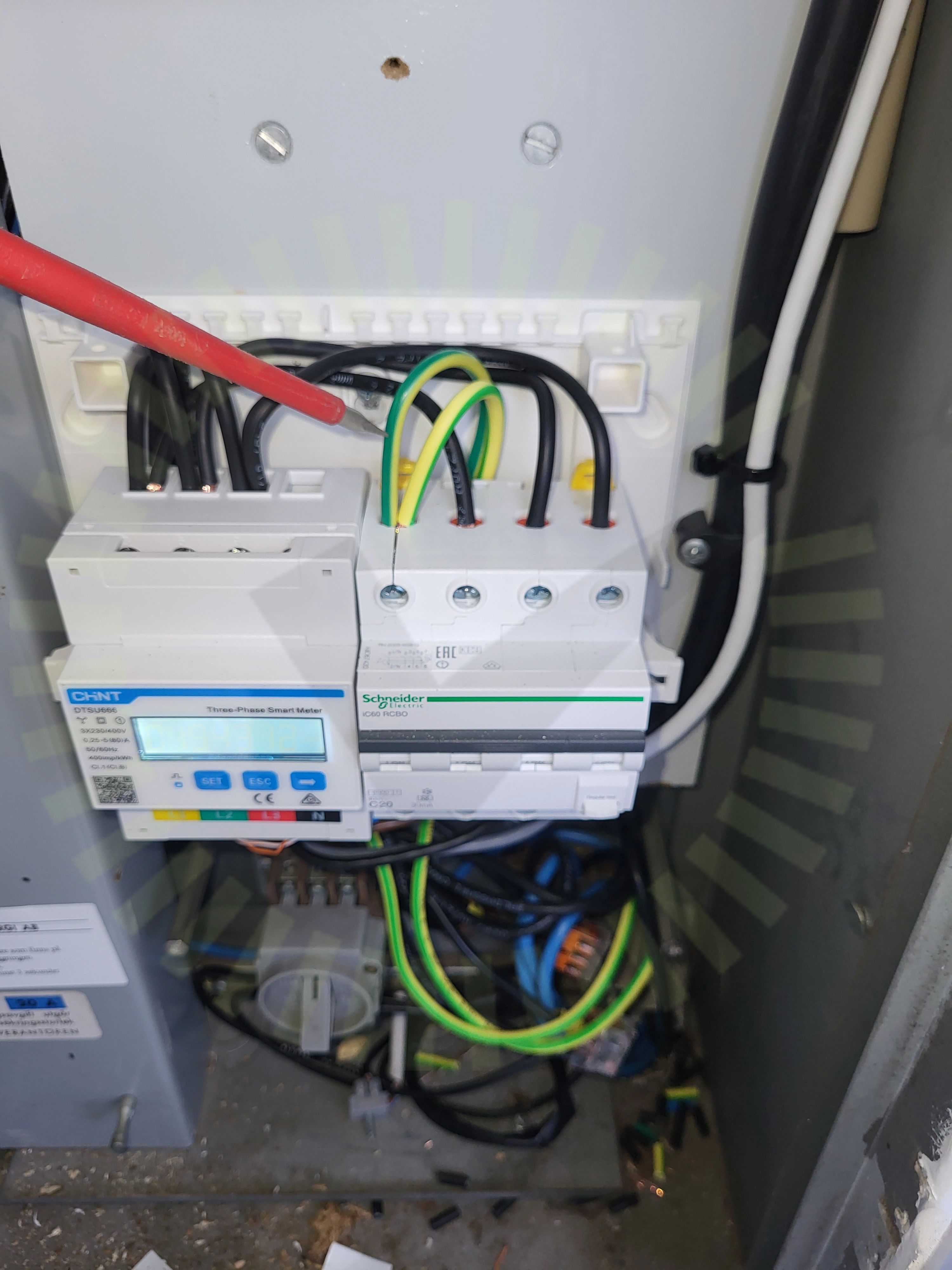

8.2 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Jordkabel går till jordfelsbrytare istället för jordpunkt.

8.3 DC Max Ström

Rekommendation

Strängens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147
Jordfelsbrytare

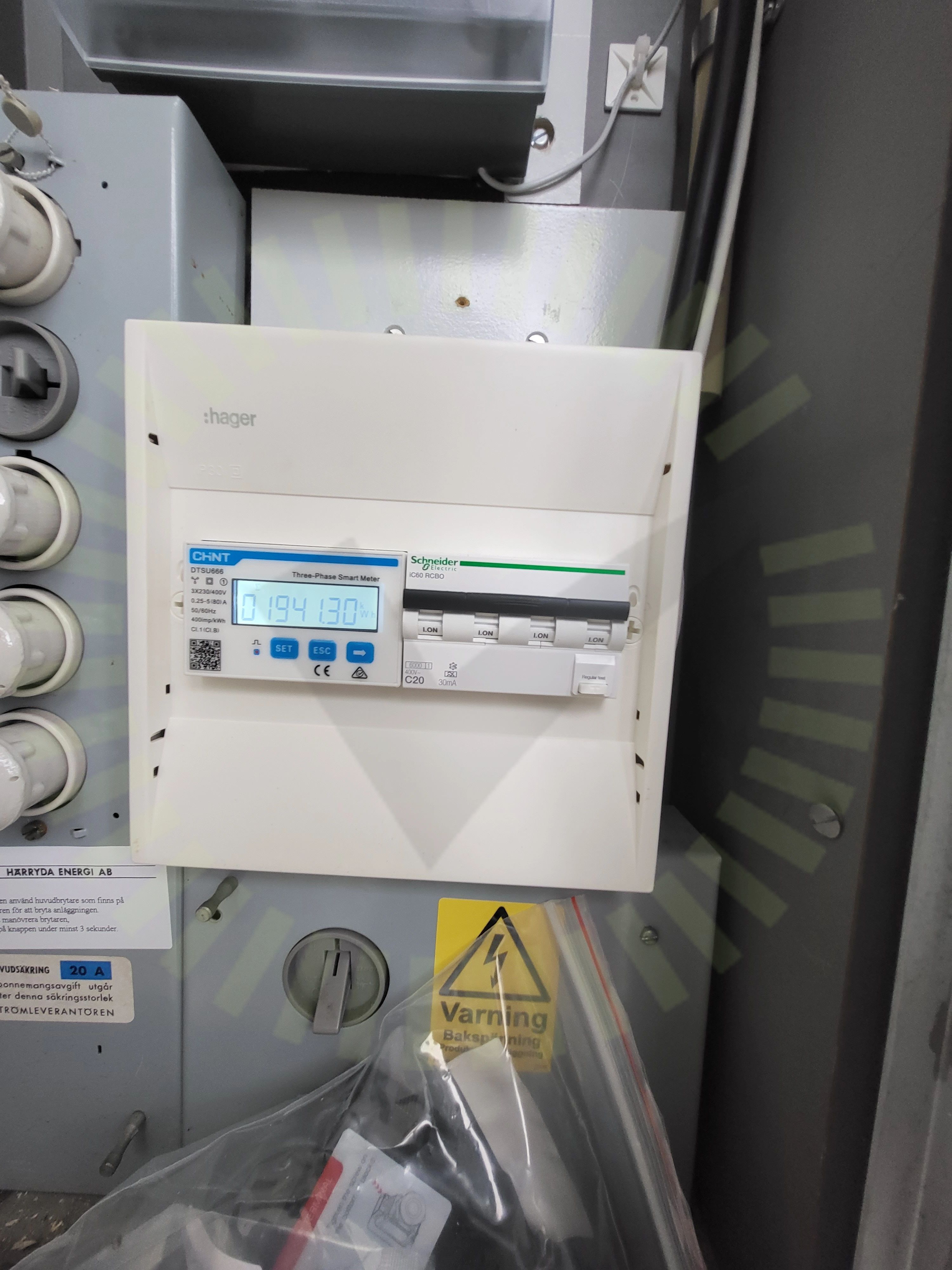

8.4 Jordfelsbrytare

Rekommendation

Bryter inte på rekommenderad mA.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211
Identifiering

8.5 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
Jordning av chassi

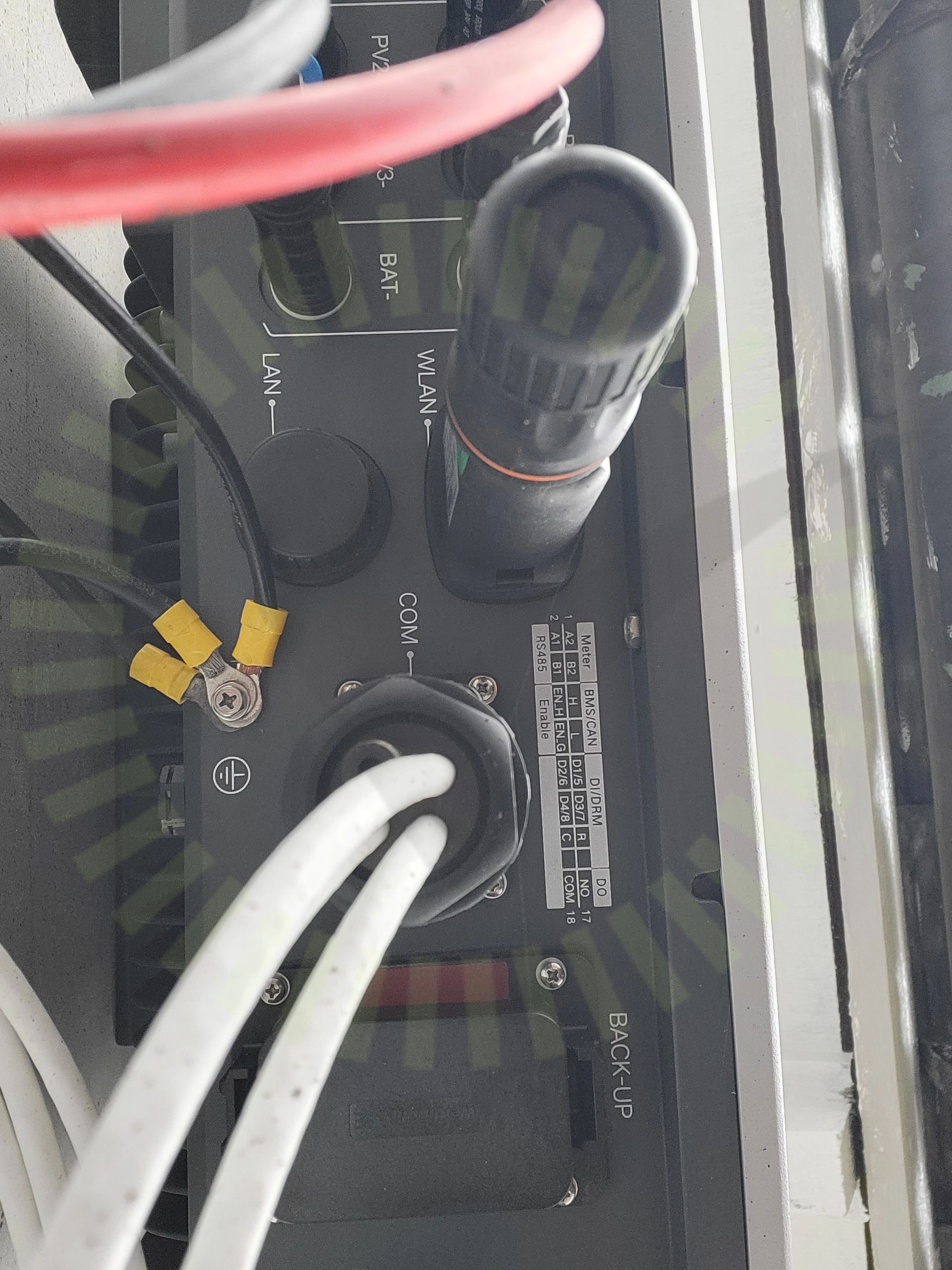

8.6 Jordning av chassi

Inte godkänd

Jordkabel har fel färg, ska vara grön/gul.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

Godkända kontrollpunkter

30/37
AC kablage förläggningAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37
Genomföringar
