Besiktningsrapport

9.5

Installation genom

EcoKraft

Datum

30 maj 2024

Ort

Täby , Stockholms län

Skenornas överhäng

Kabeluppfästning

Stress på kontakter

Skador

92% godkända8% ej godkända

Om installationen

PanelerBAUER Solar: BS-108M10HBB-GG

MontagesystemSchletter: Standing Seam Clamp

VäxelriktareSMA: STP (12-25)-50

TillbehörUndercentral

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Tak 1, BAUER Solar: BS-108M10HBB-GG

Anmärkningar

1/18

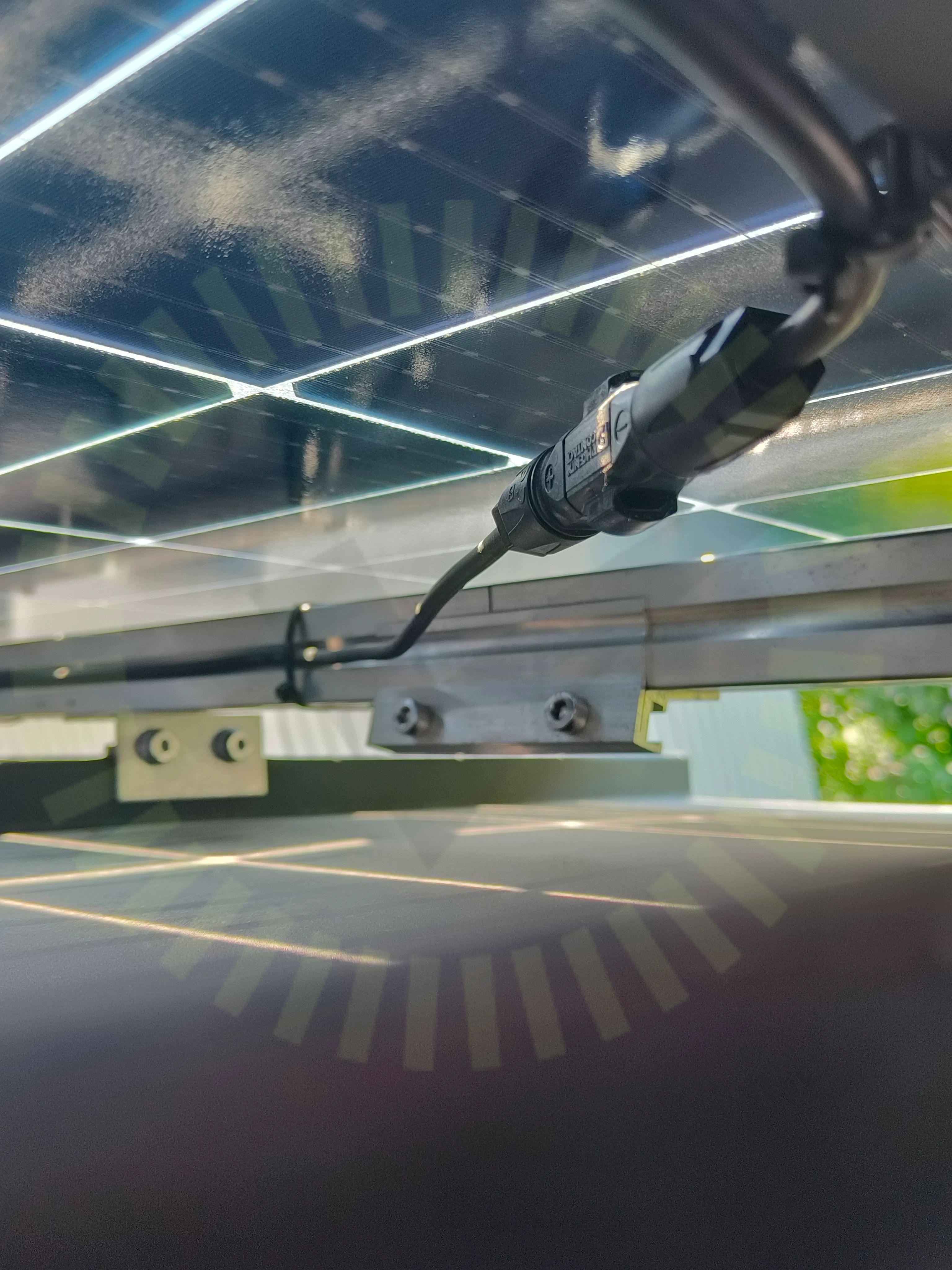

2.1 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00, 712.526

Godkända kontrollpunkter

14/18

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggningSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

3/18

Klämmornas placeringKlämmornas storlekLutning

Tak 1, Schletter: Standing Seam Clamp

Anmärkningar

5/21

3.1 CC mått Infästning

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 50 cm.

Snö- och vindlastberäkning

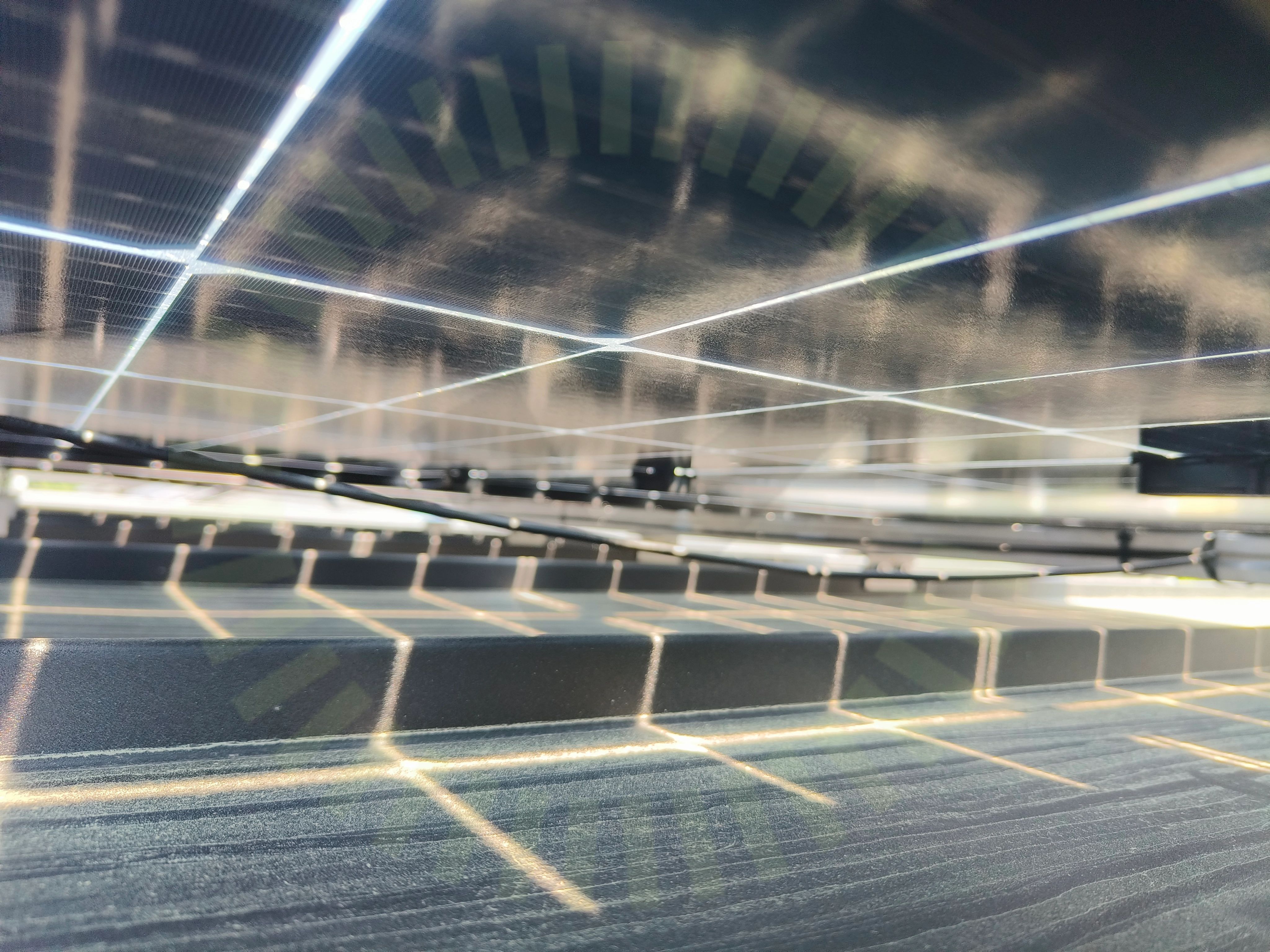

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

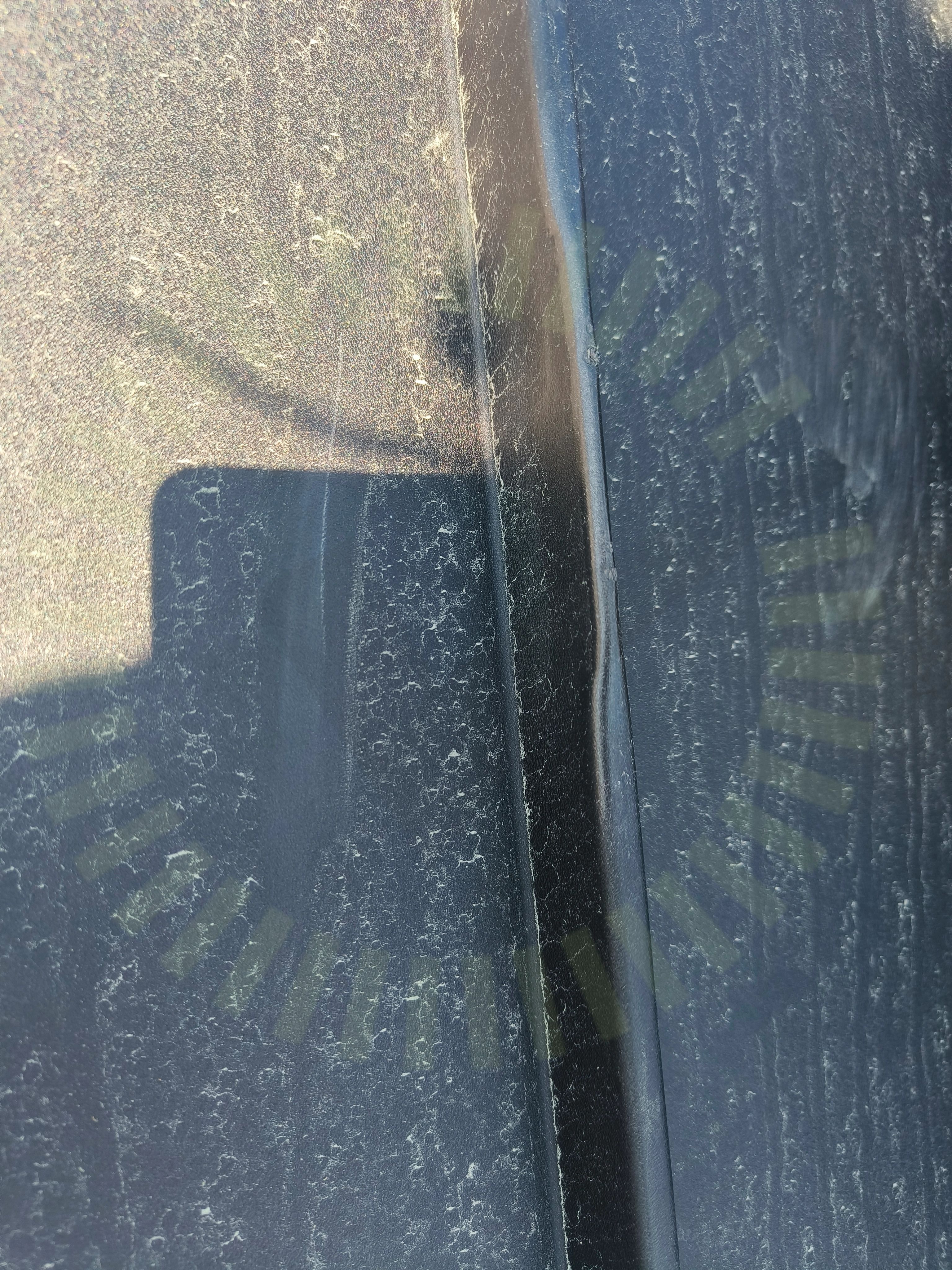

3.3 Skador

Inte godkänd

Skador noterade på taket. Repor och klämda falsar, där falsklämma tidigare suttit.

3.4 Skenornas överhäng

Inte godkänd

Lastberäkning saknas, uppmätt överhäng cirka 30cm.

Snö- och vindlastberäkning

3.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/21

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans kontakt med takKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkenans utstick för klämmaSkenornas infästningSkenskarvarVal av klämmaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/21

Termisk brytpunkt skenor

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

34/35

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35

Strängdesign
