Besiktningsrapport

8.7

Installation genom

1KOMMA5°

Datum

23 augusti 2023

Ort

S. Sandby, Skåne län

Skenornas infästning

Kopplingslåda

Stress på kontakter

+ 11

87% godkända13% ej godkända

Om installationen

PanelerJinko:Tiger Neo N-type 54HL4-B 400-420W

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SG5-12RT

TillbehörSäkerhetsbrytare AC

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Rekommendation

Enbart foto på voltmeter, värden finns ej inskrivna i egenkontroll.

Godkända kontrollpunkter

2/3

AvtalSträngschema

ESDEC Lutande Panntak

Anmärkningar

6/51

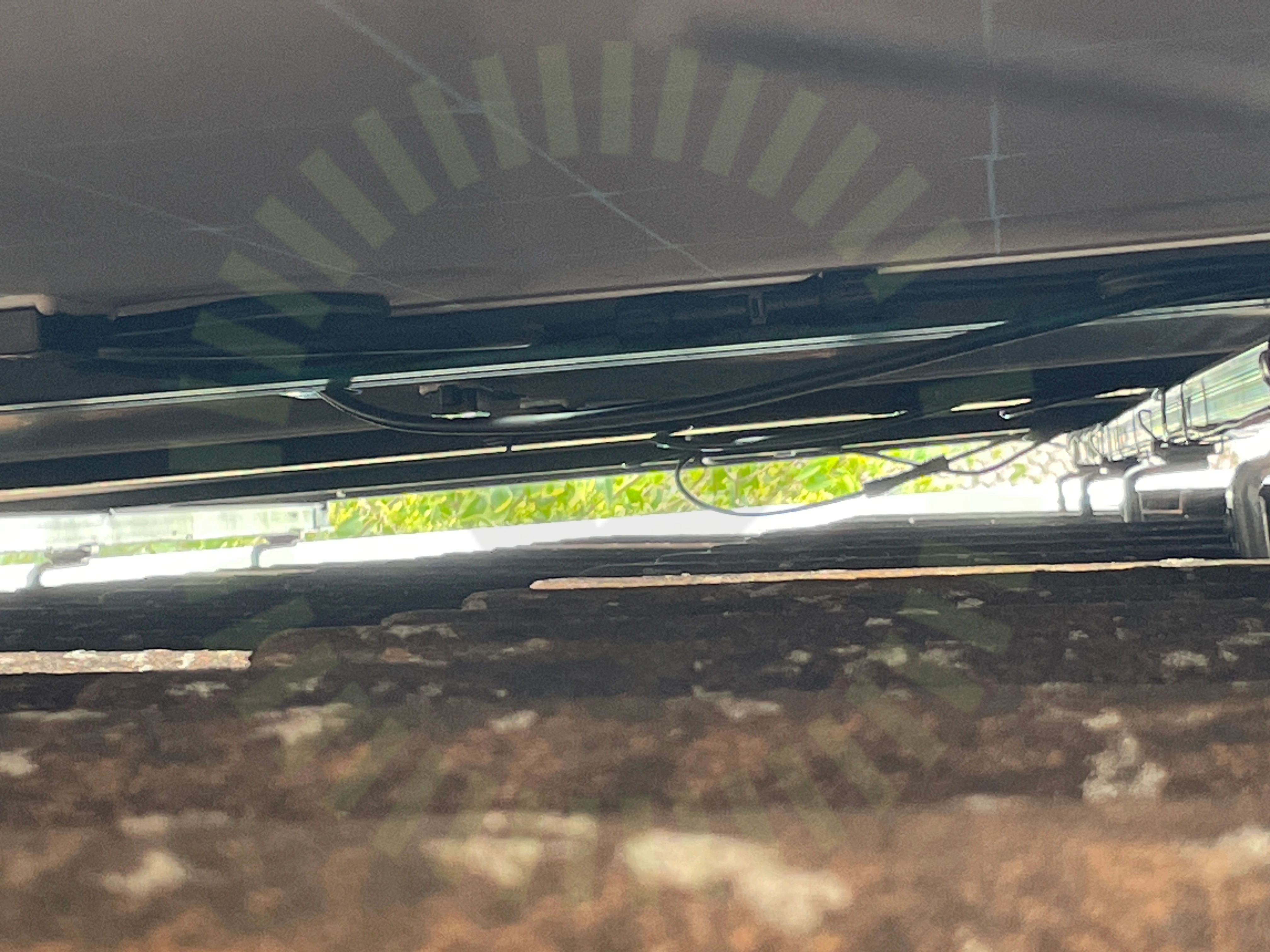

2.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

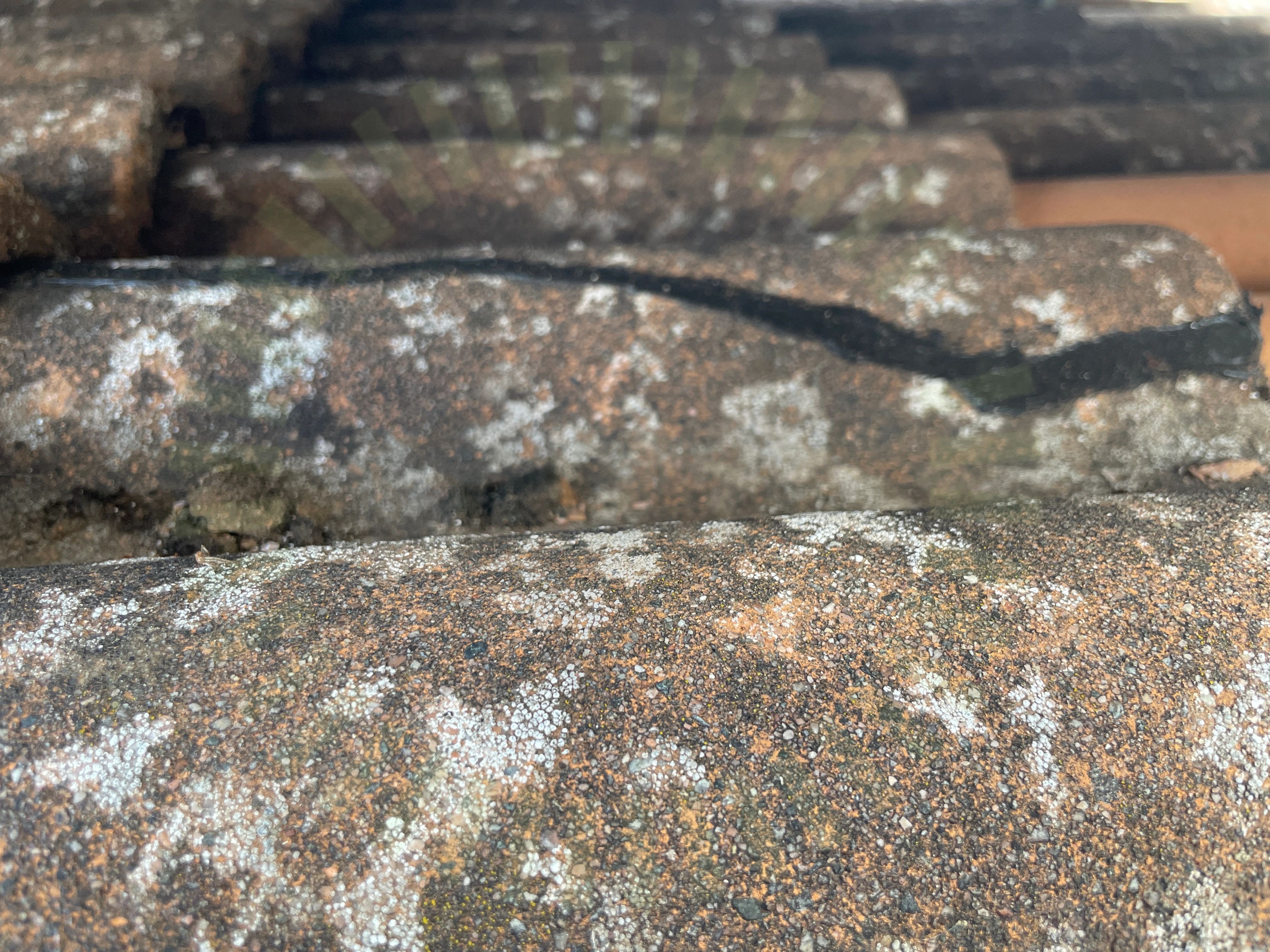

2.3 Skador

Inte godkänd

Skador noterade på takpanna.

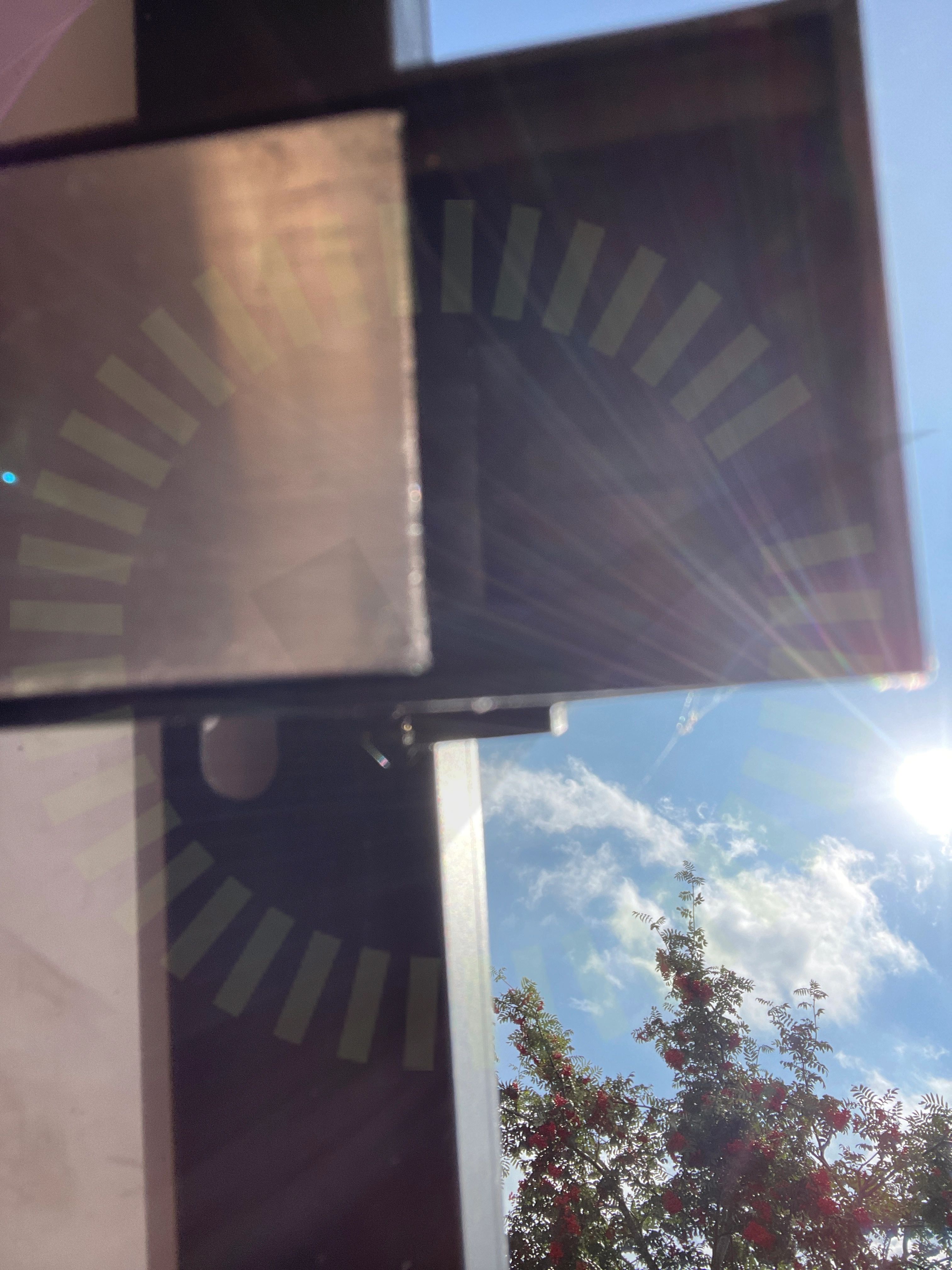

2.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

2.5 Skenornas infästning

Inte godkänd

Skenan ligger inte korrekt i infästningen.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.6 Ändklämmor

Inte godkänd

Ändklämmor är inte monterade korrekt, Ändklämma lös.

Godkända kontrollpunkter

44/51

DC kabel förläggningDC kabel förläggningDräneringskanalDräneringskanalFrämmande materialFrämmande materialFöremål mellan skena och panelramFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmans placering i skenaLäktinfästningLäktinfästningMittklämmorMittklämmorPanelramens höjdPanelramens höjdPanelstorlekPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenornas överhängSkenskarvarSkenskarvarSnö- och VindlastberäkningSnö- och VindlastberäkningSäkerhetsavståndSäkerhetsavståndTakets lutningTakets lutningTakgenomföringTakkrokarnas CCTakkrokarnas CCTakkrokens höjdjusteringTakkrokens höjdjusteringUnderbyggnadUnderbyggnadUnderliggande takpannaUnderliggande takpannaVäderbeständigt materialVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/51

Takgenomföring

Jinko:Tiger Neo N-type 54HL4-B 400-420W

Anmärkningar

7/34

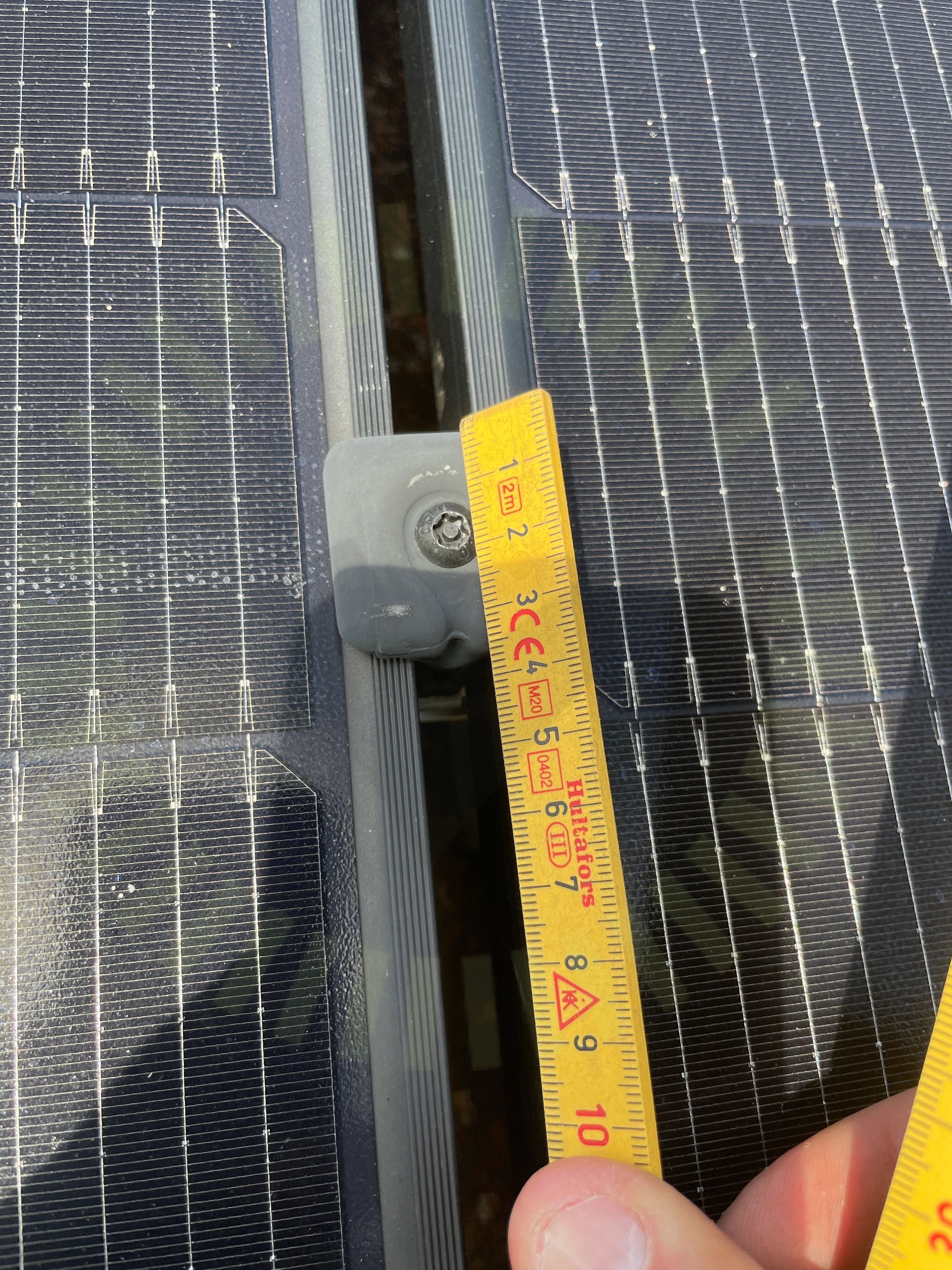

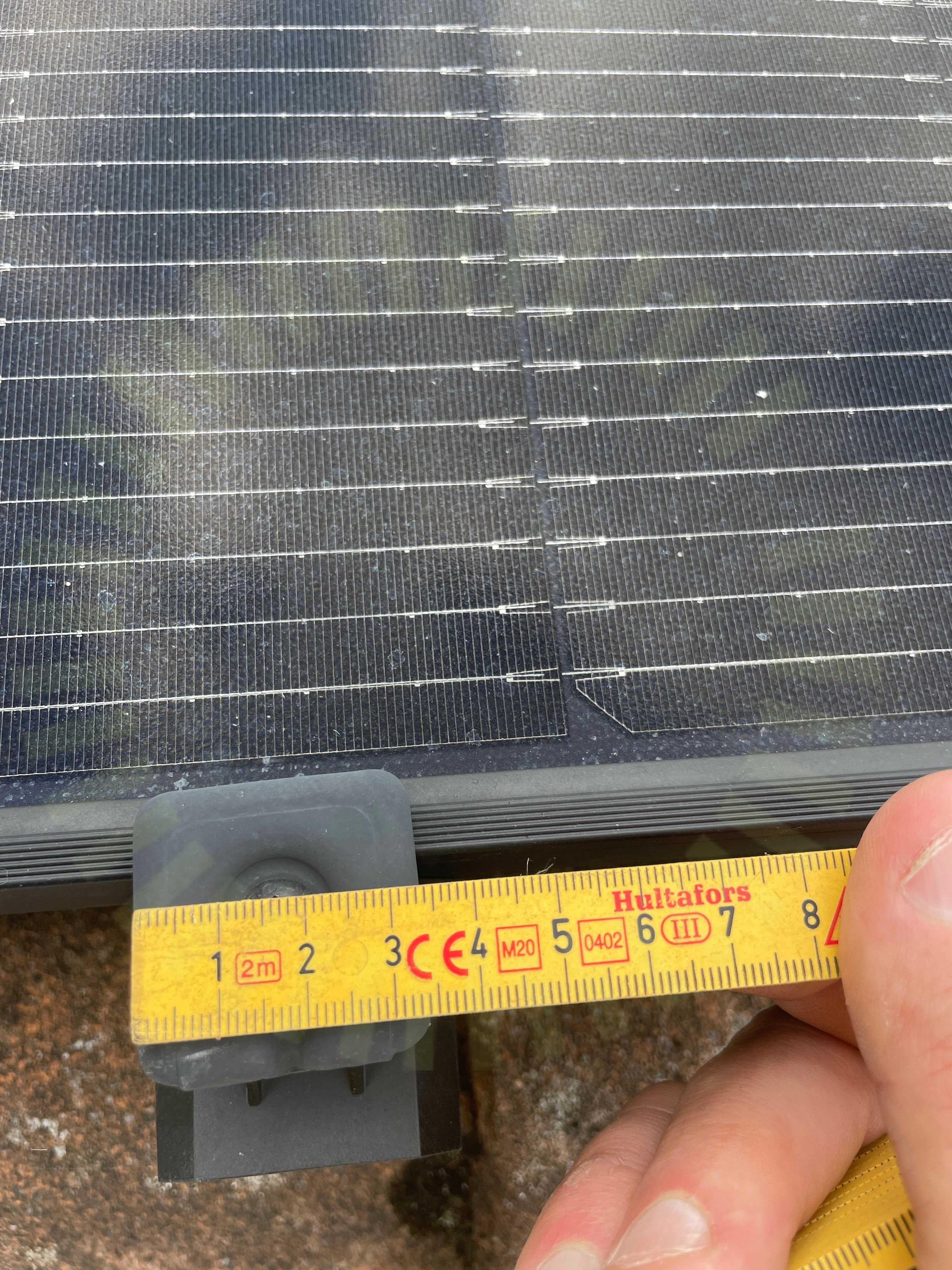

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

3.2 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Installation Manual Jinko (IEC) updated version-2023.02.03. sida 11.

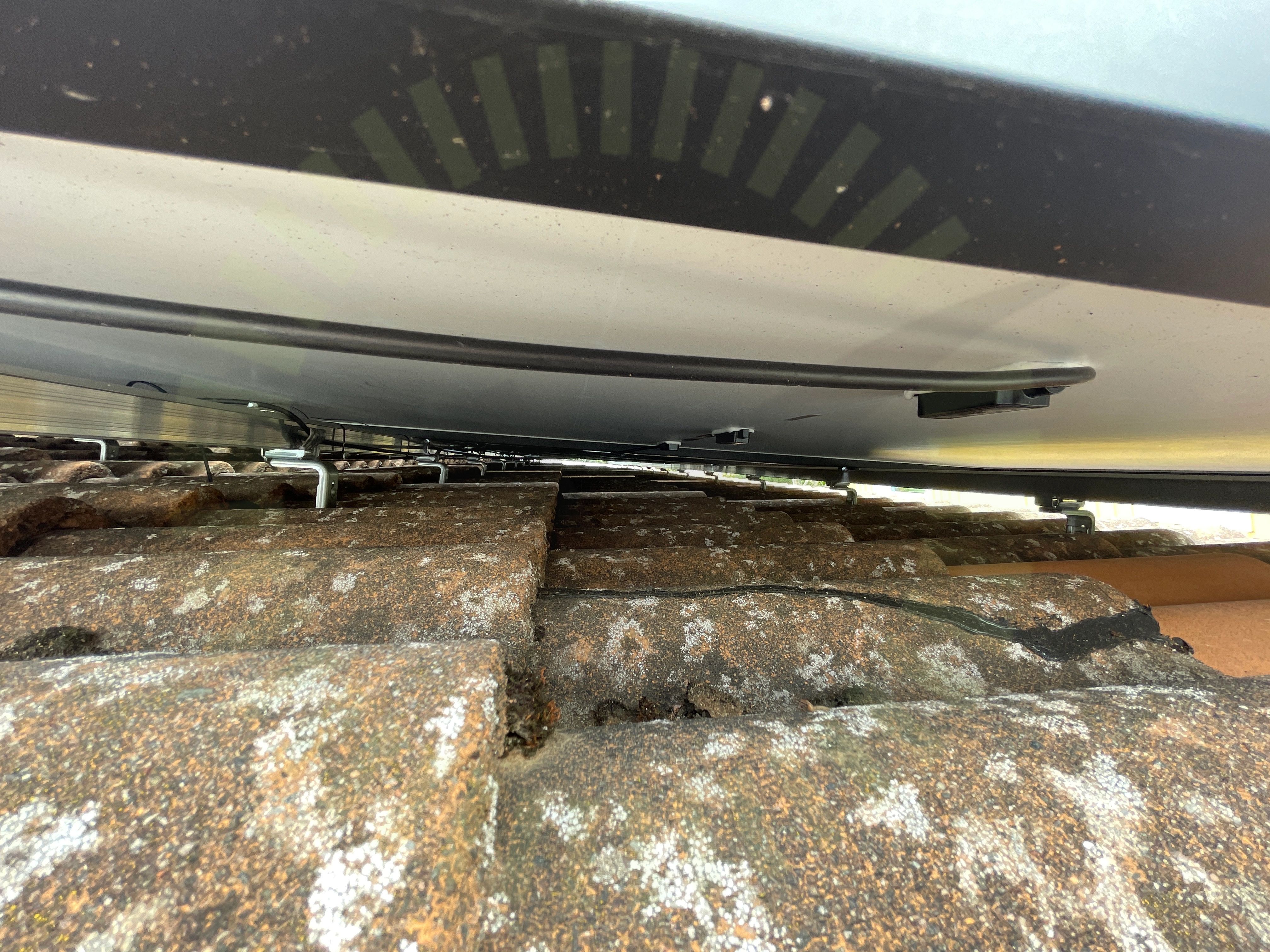

3.3 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress

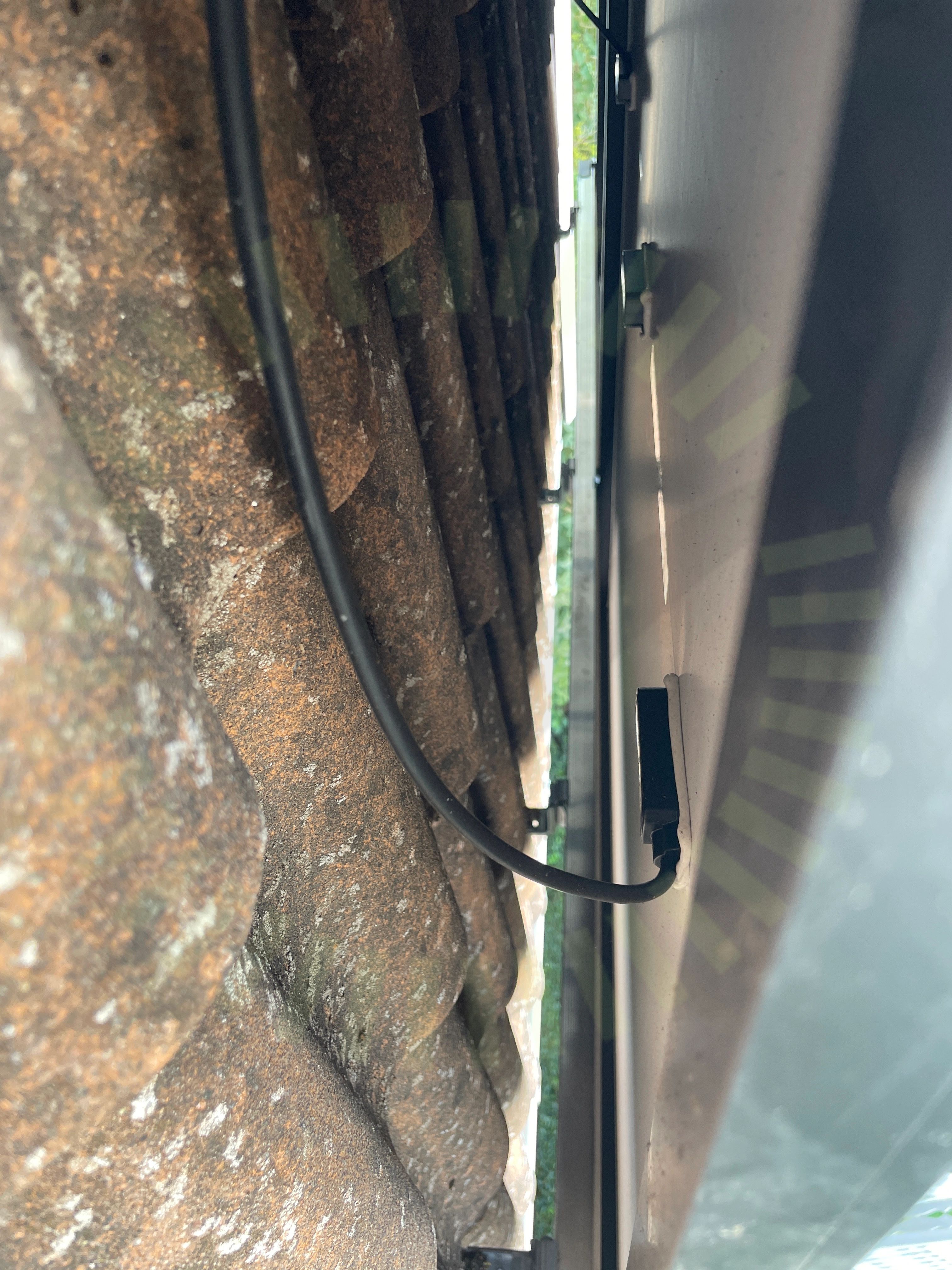

3.4 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress

3.5 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SEK 457. Sida 15

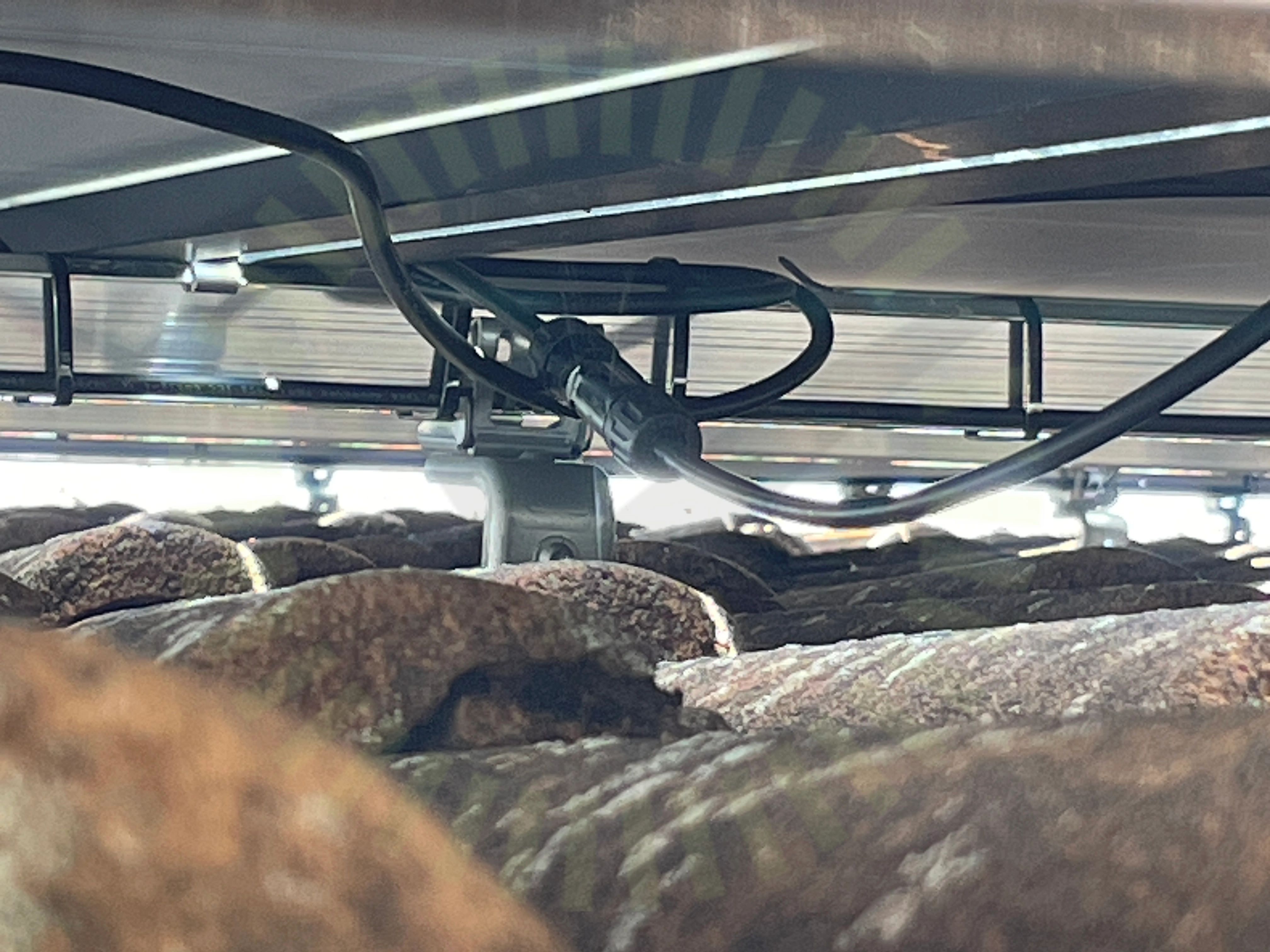

3.6 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften, skapar stress på kontakt.

SS 436 40 00, 712.526

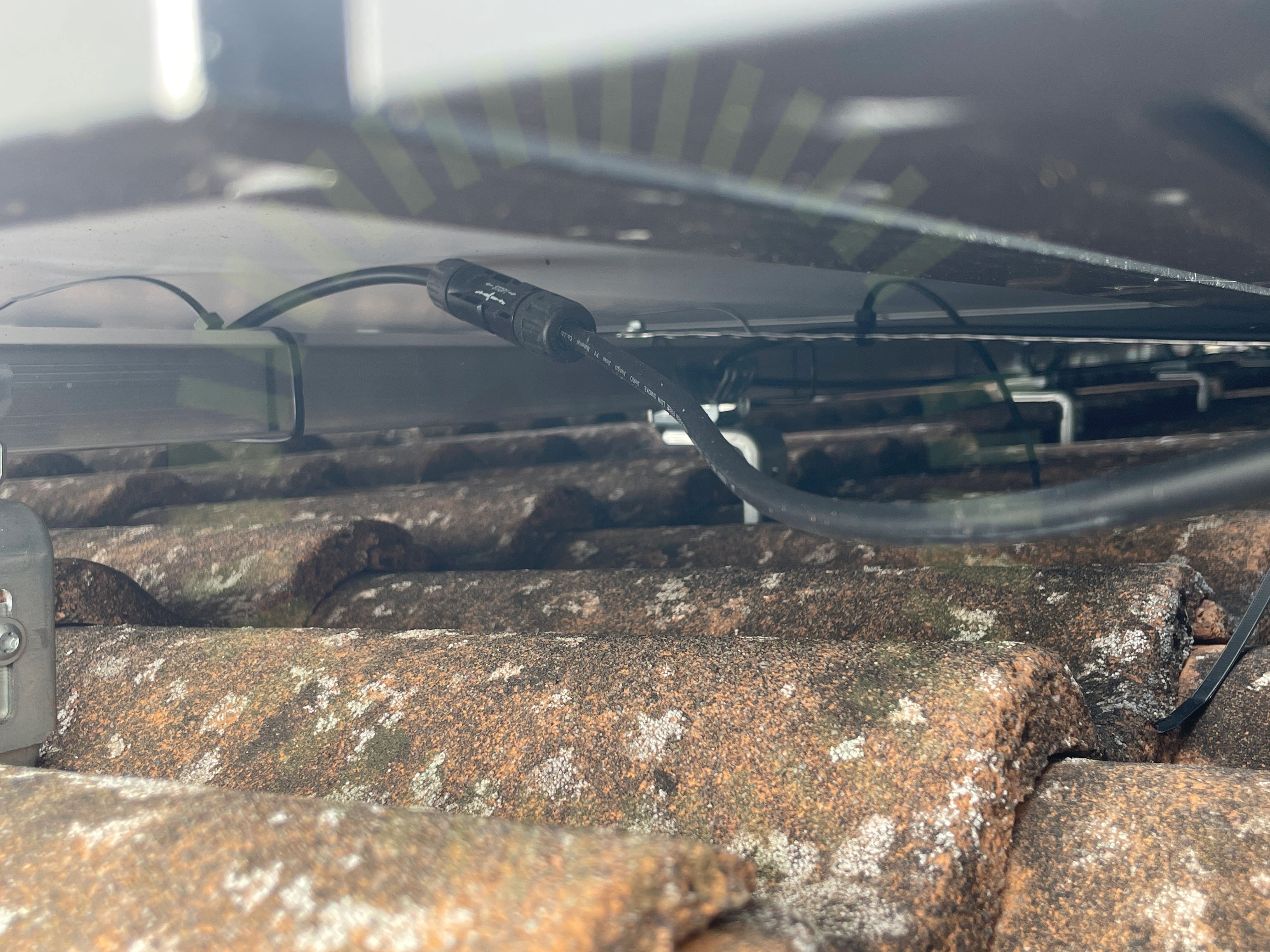

3.7 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften, detta skapar stress på kontakt.

SS 436 40 00, 712.526

Godkända kontrollpunkter

25/34

Avstånd till havetAvstånd till havetDräneringshålDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas överlappningKlämmornas överlappningKontaktdonKontaktdonPanelkablagets böjradiePanelkablagets böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ram

Ej tillgängligt vid besiktning

2/34

Förbindelse av kontakterSträngförläggning

SunGrow: SG5-12RT

Anmärkningar

4/40

4.1 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

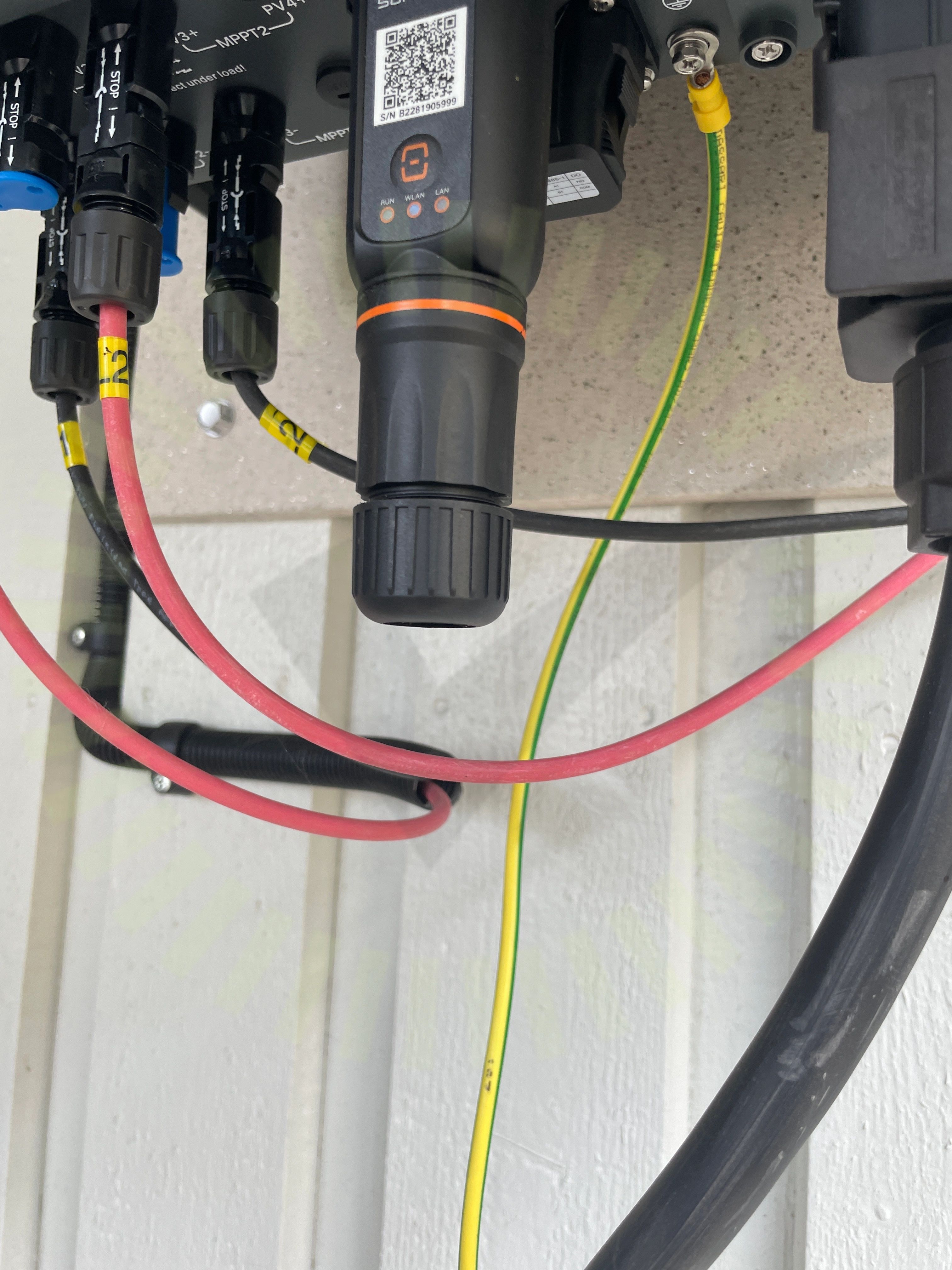

4.2 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

4.3 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på arbetsbrytare för växelriktare.

SEK 457, Sida 42

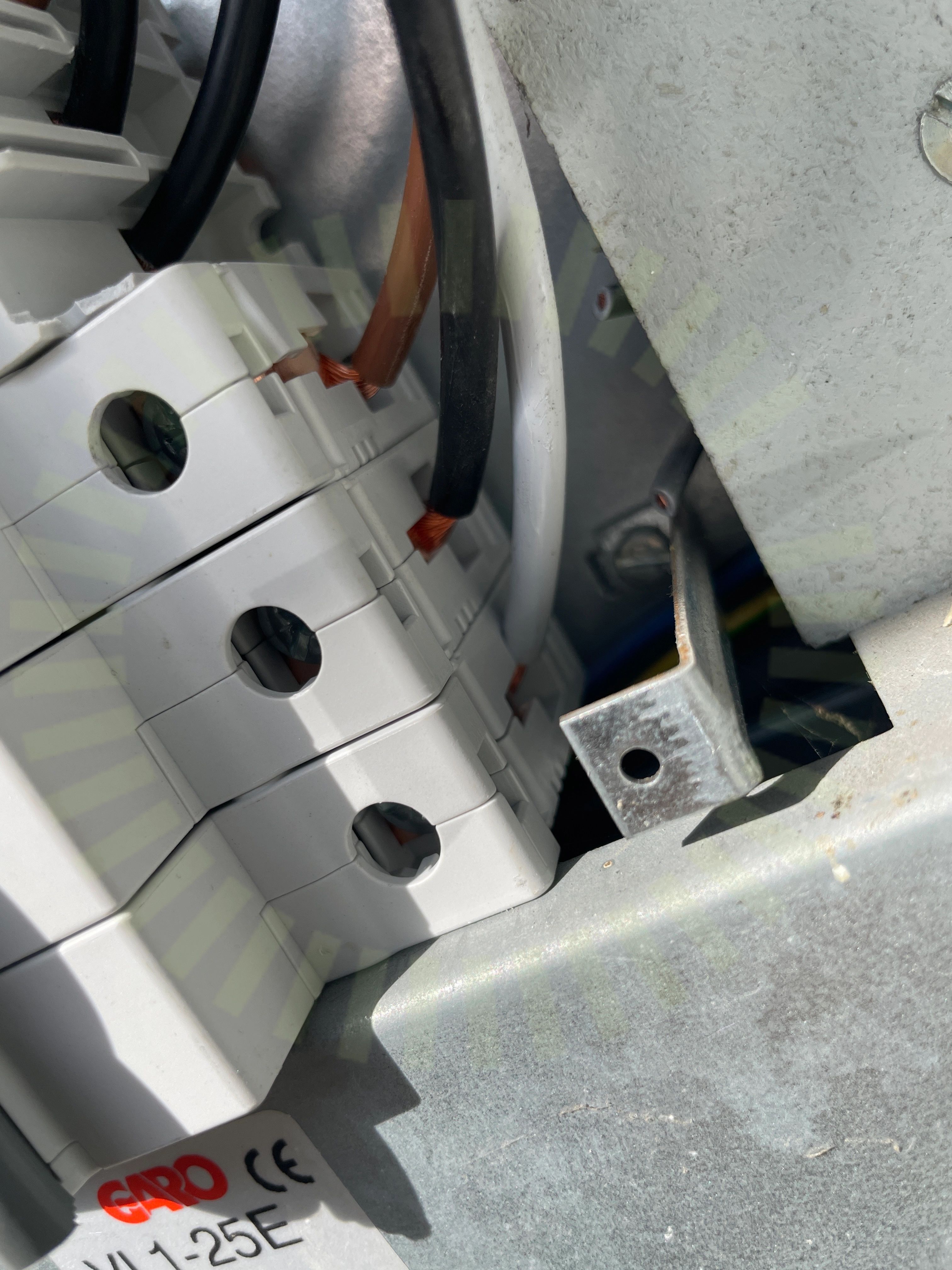

4.4 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

34/40

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionVarning för likspänningVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/40

JordfelsbrytareTillförlitligt fäst

Säkerhetsbrytare AC

Anmärkningar

1/6

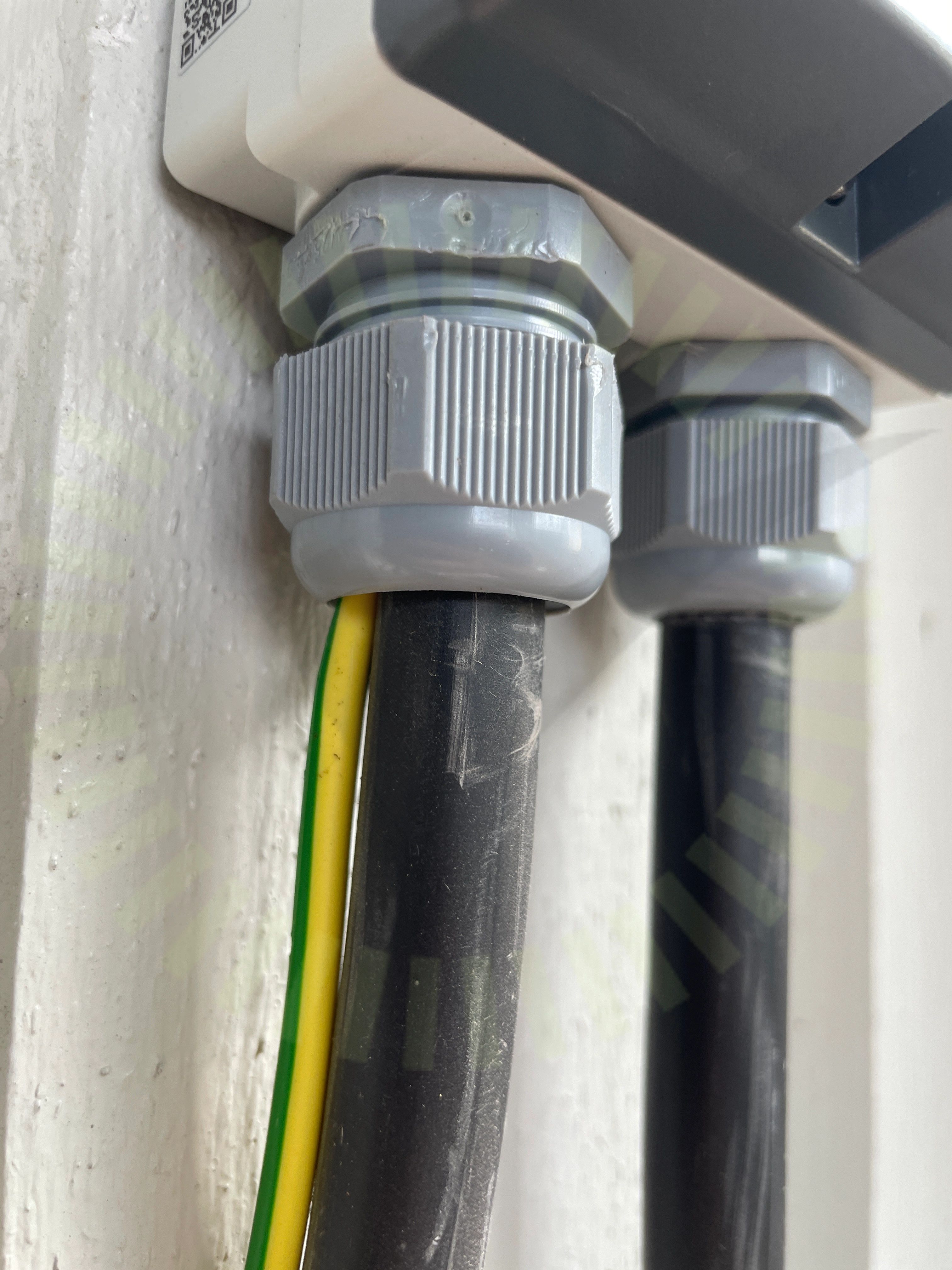

5.1 Förskruvningar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

5/6

AnslutningBöjradieEgenskaperInfästningPlacering
