1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
9.2
Installation genom
Sesol
Datum
18 september 2023
Ort
Örebro, Örebro län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemWeland Stål: Falsfäste
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Godkända kontrollpunkter
12/12AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd
Plåttak, Longi: LR5-54HTB
Anmärkningar
3/17

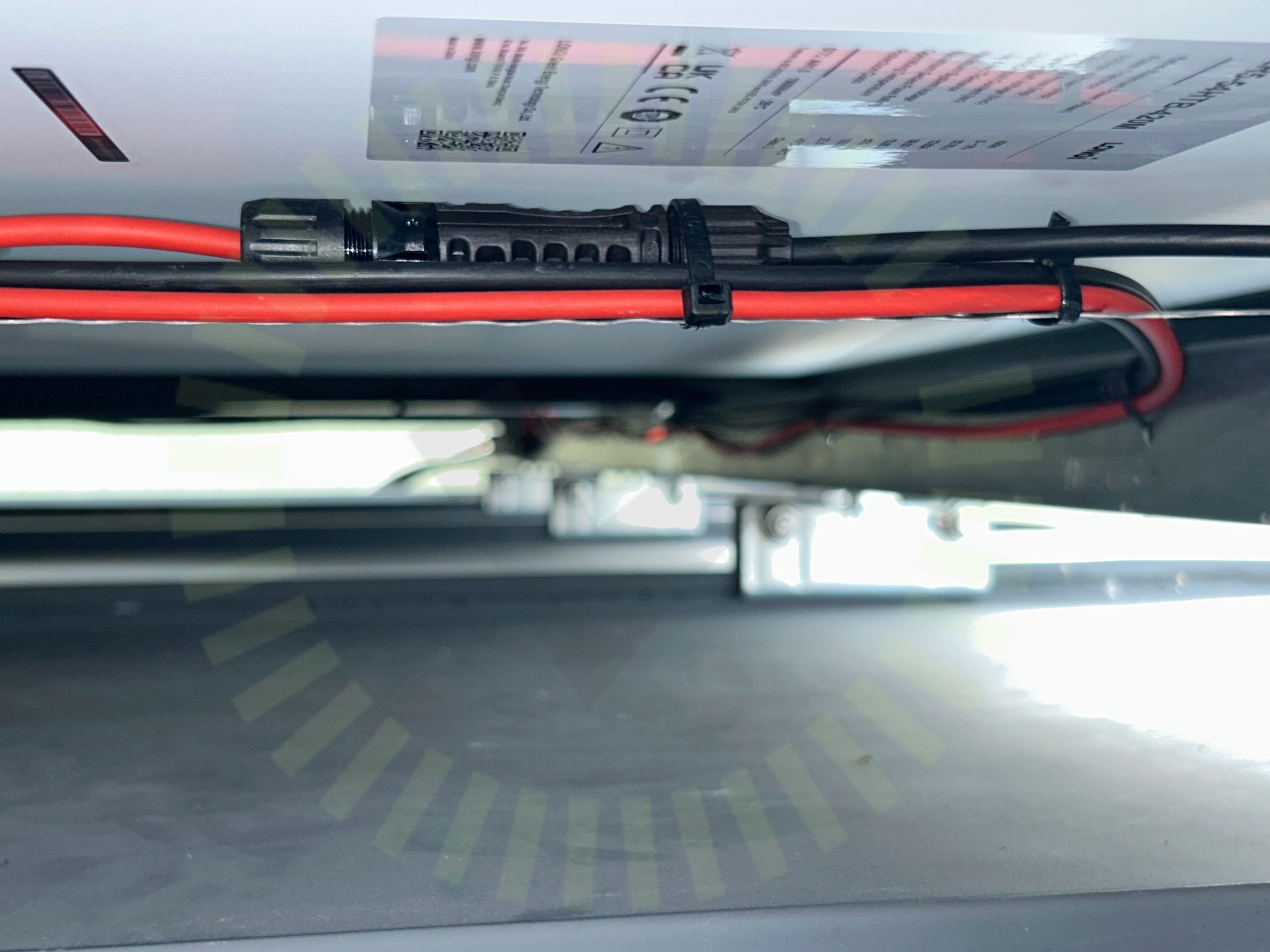

3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
Stäubli MA711 ver 10.2022, sid 4/4

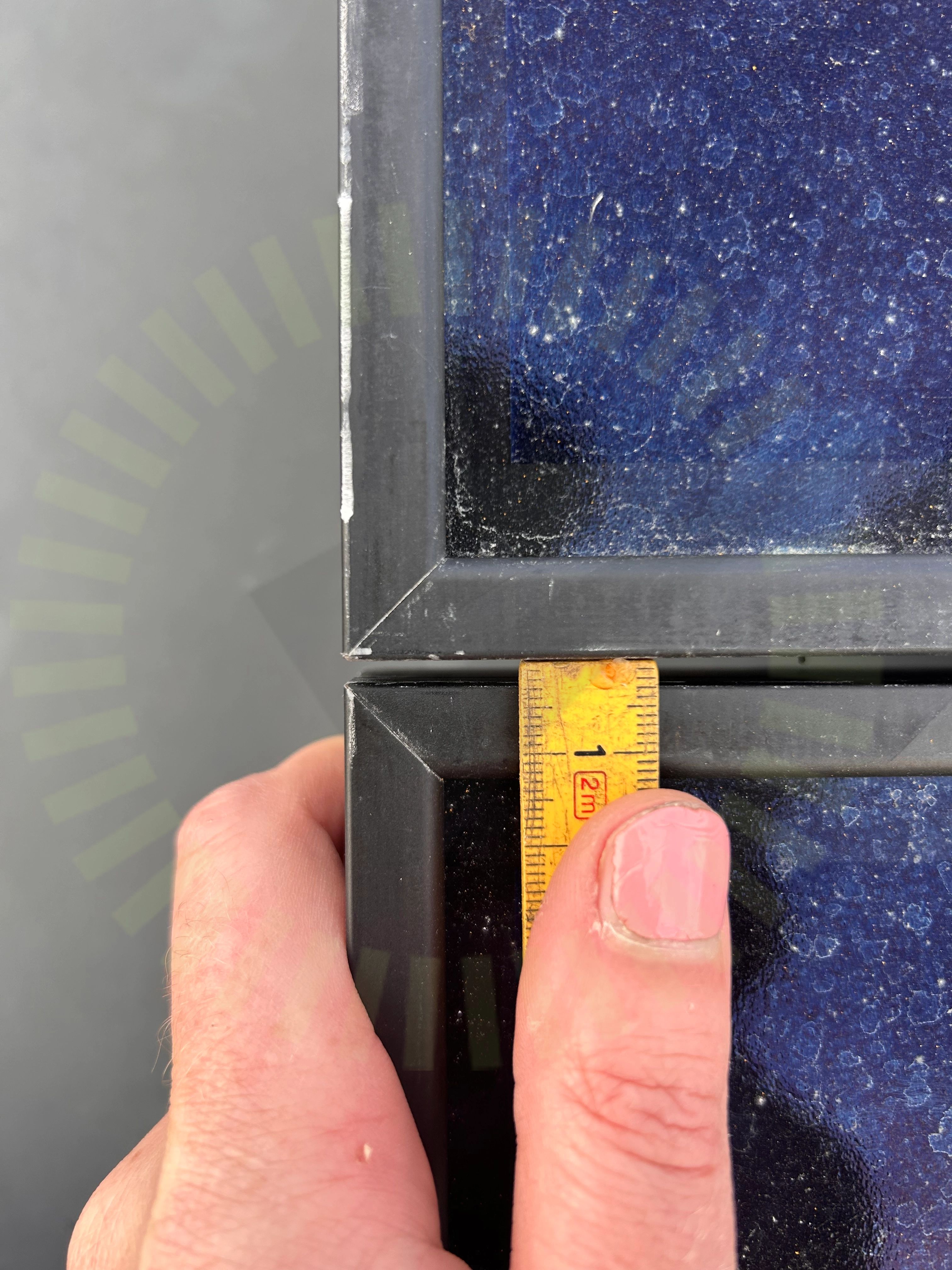

3.2 Mellanrum
Inte godkändPaneler är inte separerade med korrekt avstånd.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
3.3 Kopplingslåda
Inte godkändKablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
12/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramÖverlappning
Ej tillgängligt vid besiktning
2/17Stress på kontakterSträngförläggning
Plåttak, Weland Stål: Falsfäste
Anmärkningar
3/21
4.1 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Skruv saknas.
MA5101 Sid 1 (1) | Version 4 - 221219

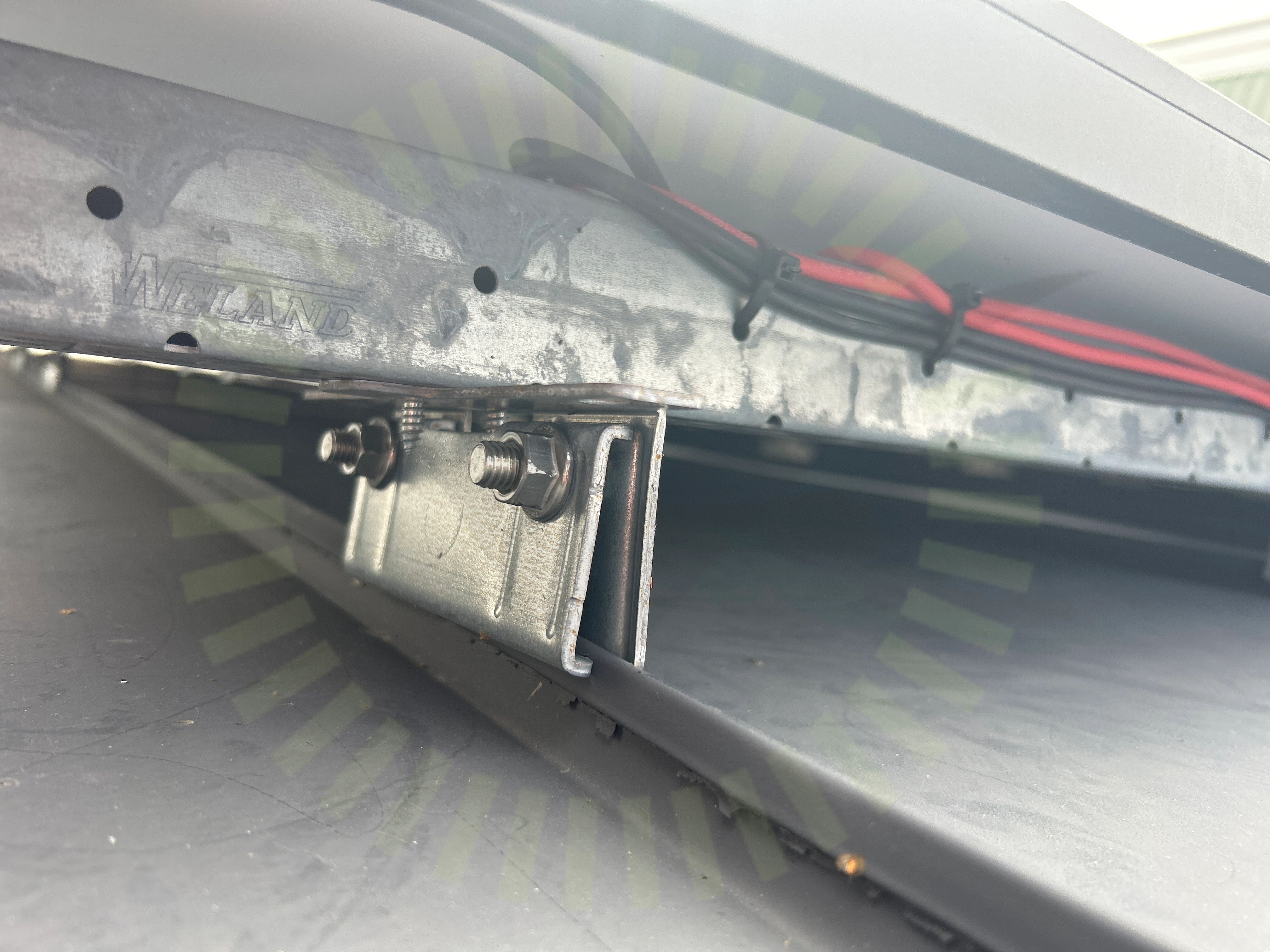

4.2 Falsinfästning
Inte godkändInfästningar ligger inte korrekt över falsen.
MA5101 Sid 1 (1) | Version 4 - 221219

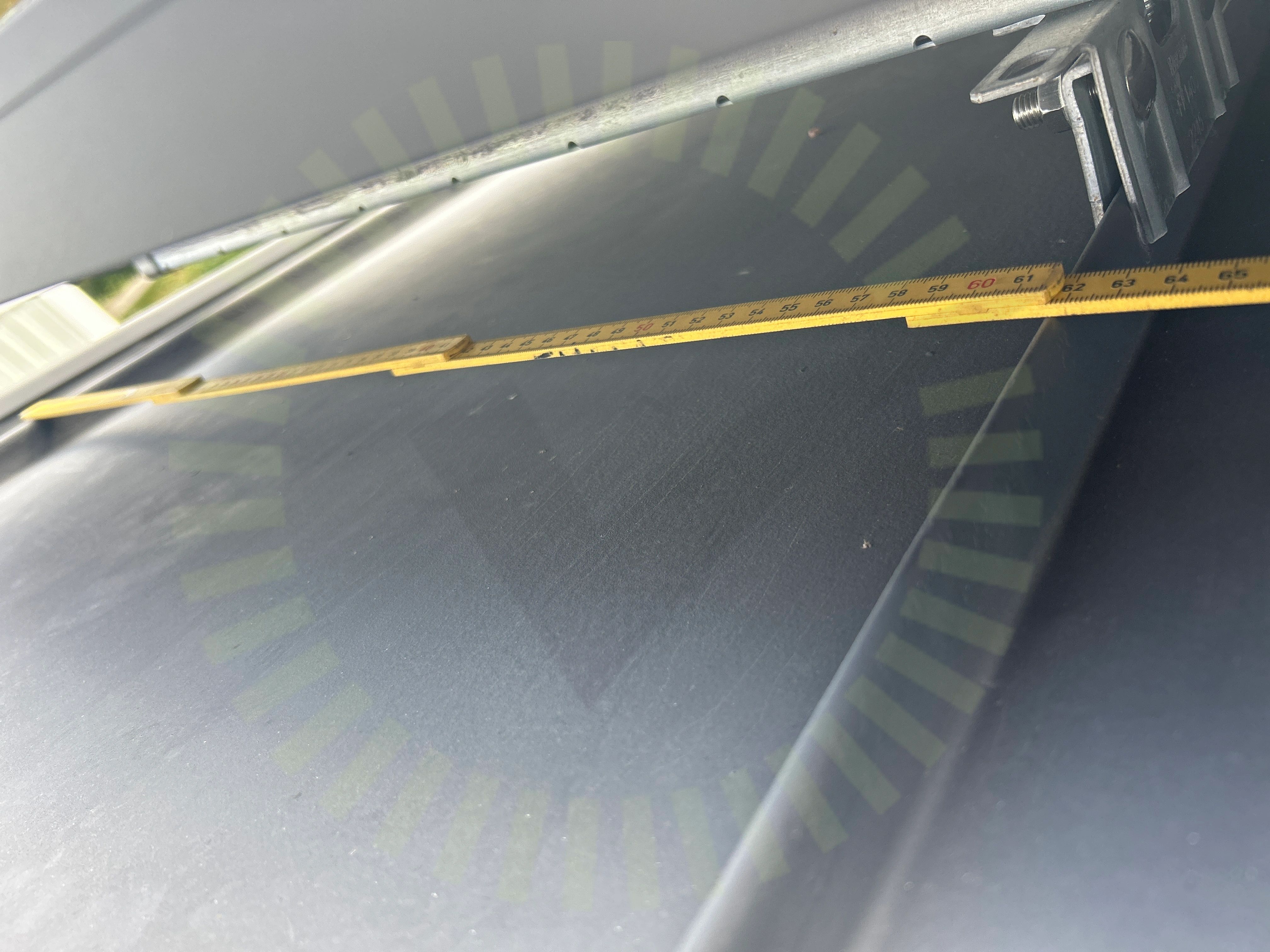

4.3 Skenornas överhäng
Inte godkändÖverhänget från sista infästningskrok är inte korrekt.
Tillverkarens anvisningar
Godkända kontrollpunkter
18/21DC kabel förläggningFalsfästenas CCFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorSkadorSkenornas infästningPlaceringSkenors avstånd till varandraSnö- och VindlastberäkningUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Säkerhetsbrytare AC
Anmärkningar
1/7

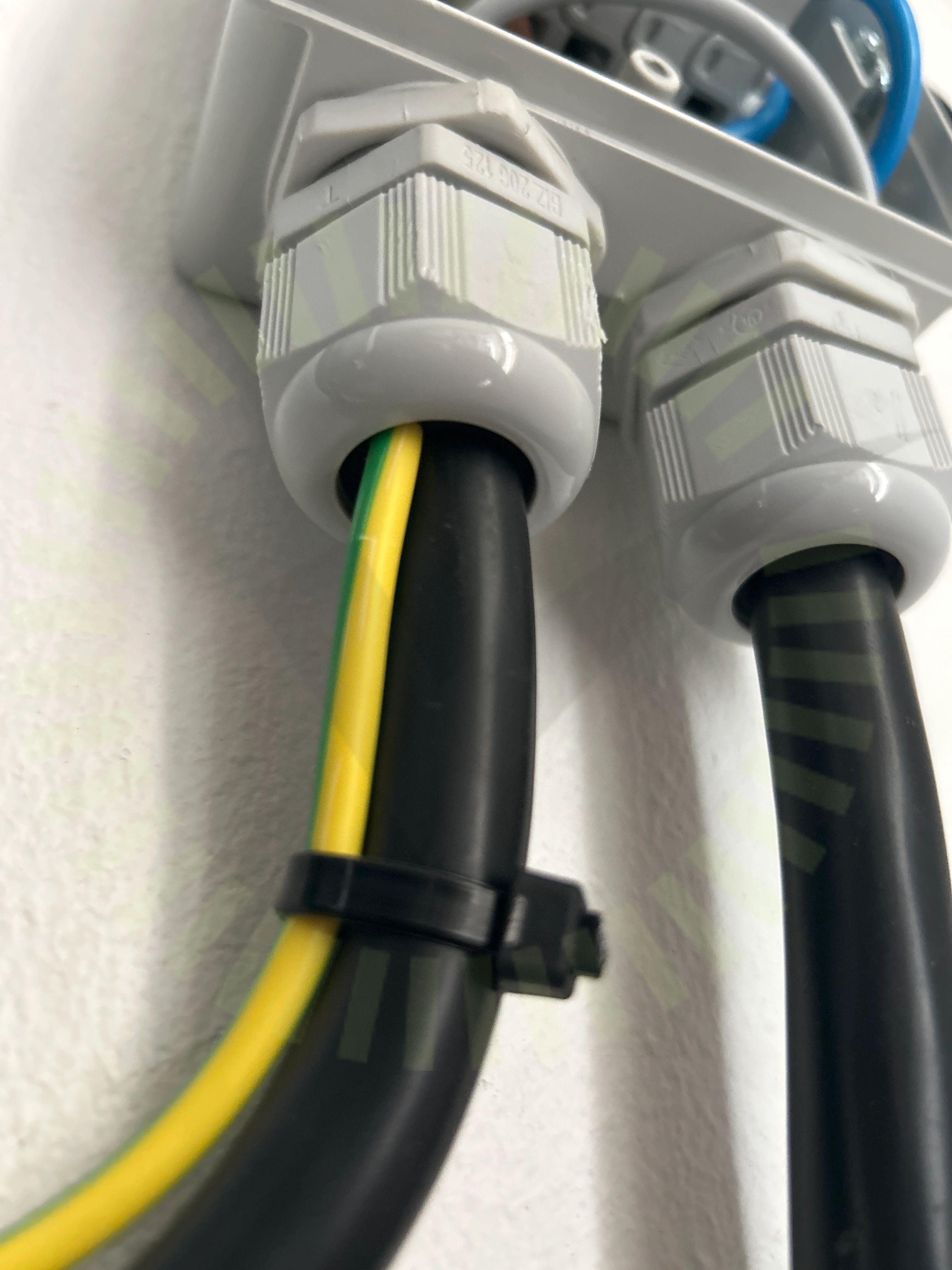

5.1 Förskruvningar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Godkända kontrollpunkter
6/7AnslutningBöjradieEgenskaperInfästningPlaceringYttre påverkan
Undercentral
Anmärkningar
1/8
6.1 Fasskena
Inte godkändFasskena är placerad där det kan bli kondens. Skapar kortslutningsrisk.
Godkända kontrollpunkter
7/8BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/37

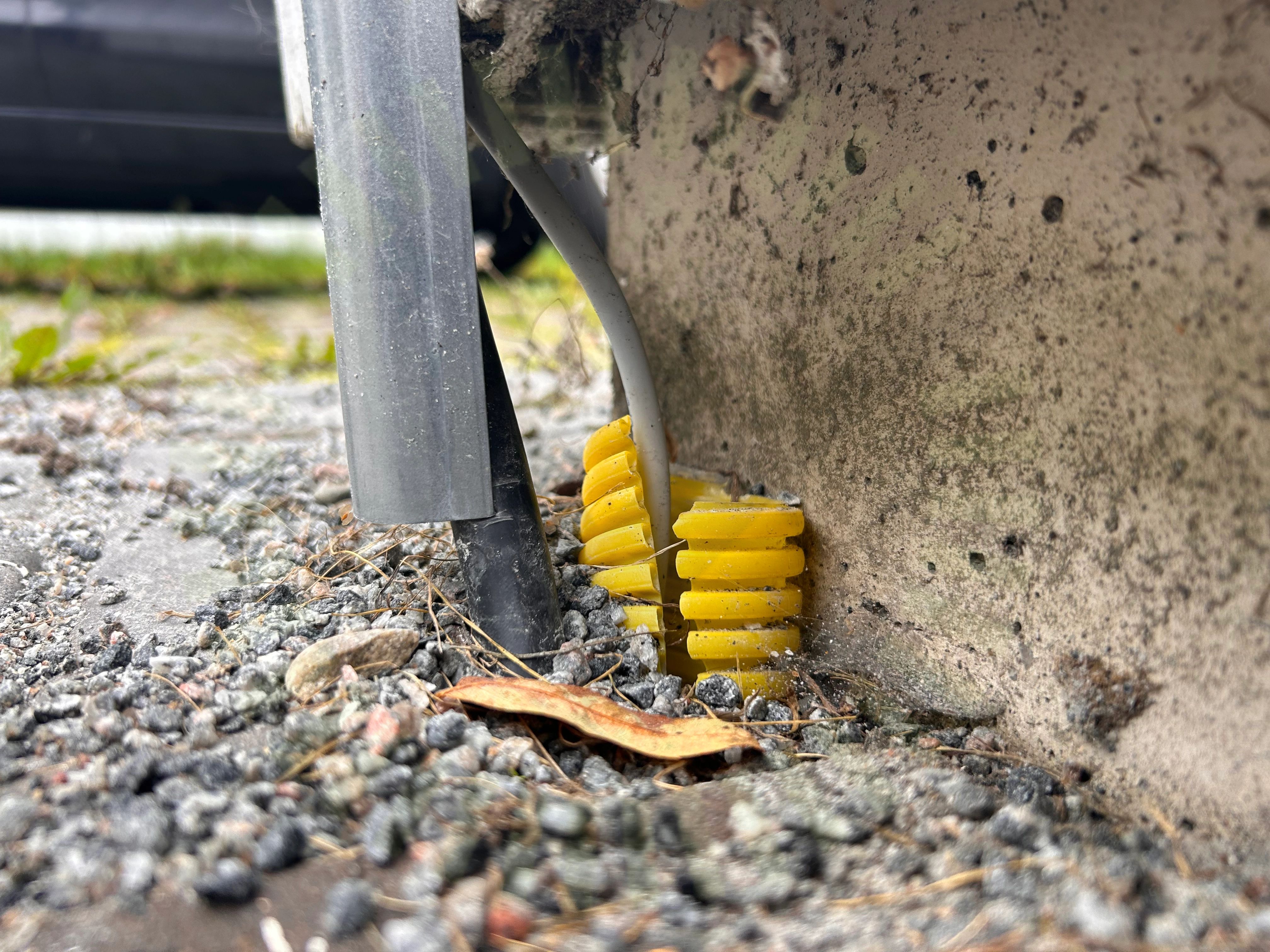

8.1 Kabelförläggning
Inte godkändSignalkabel ligger oskyddad vid marknivå.
8.2 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
35/37AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringIdentifieringJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSmartmätareStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
