Besiktningsrapport

8.1

Installation genom

Skandica Solar

Datum

5 juni 2024

Ort

Hönö, Västra Götalands län

Takkrokarnas CC

AC kablage förläggning

Stress på kontakter

+ 5

90% godkända10% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSAJ: R6-(3-15K)-T2

TillbehörUndercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema är otydligt. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Nordmount Panntak: Bärläkt

Anmärkningar

5/24

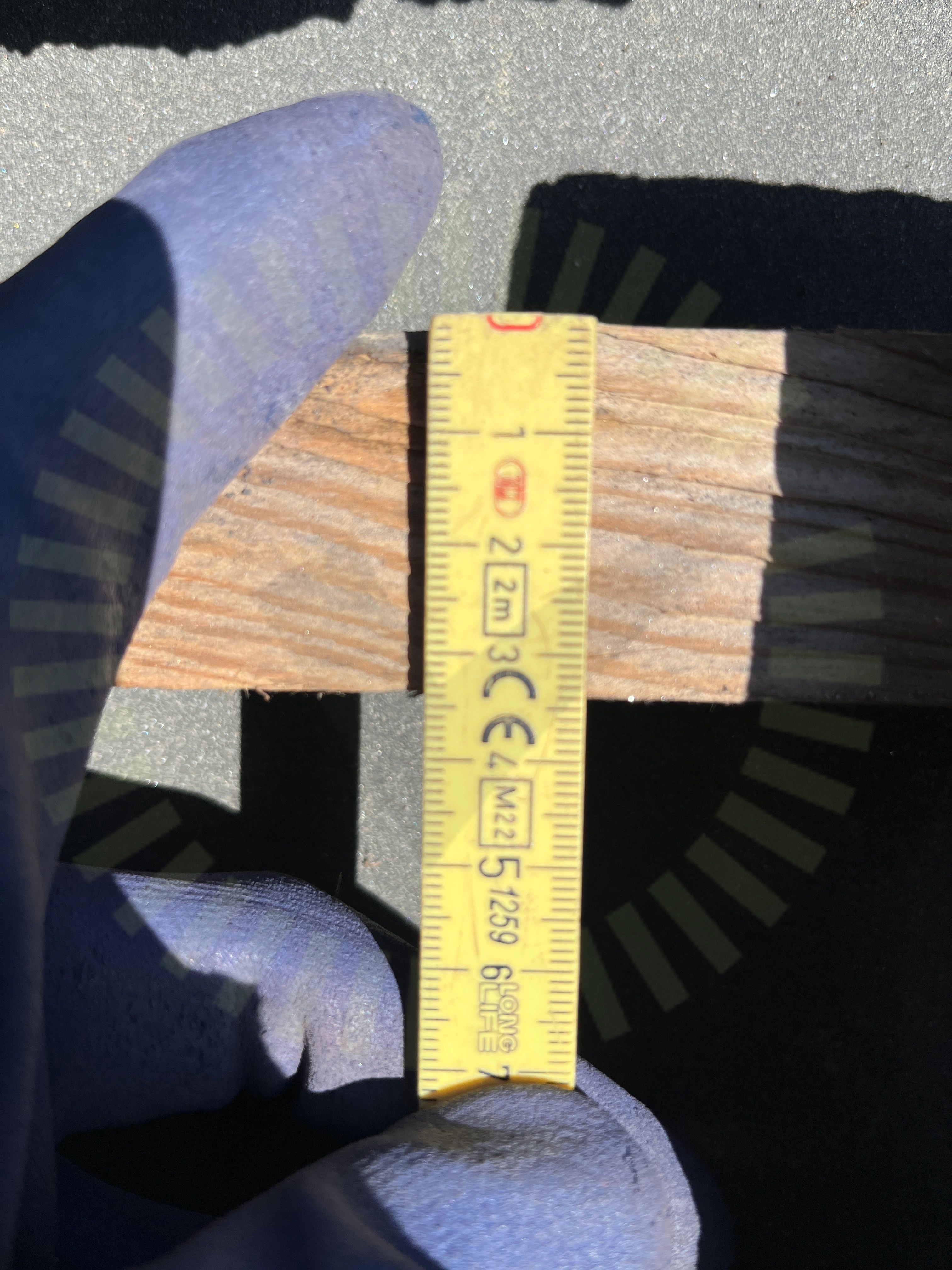

2.1 Bärläktens dimension

Inte godkänd

Bärläkten har inte rätt dimensioner för valt montagesystem.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 2

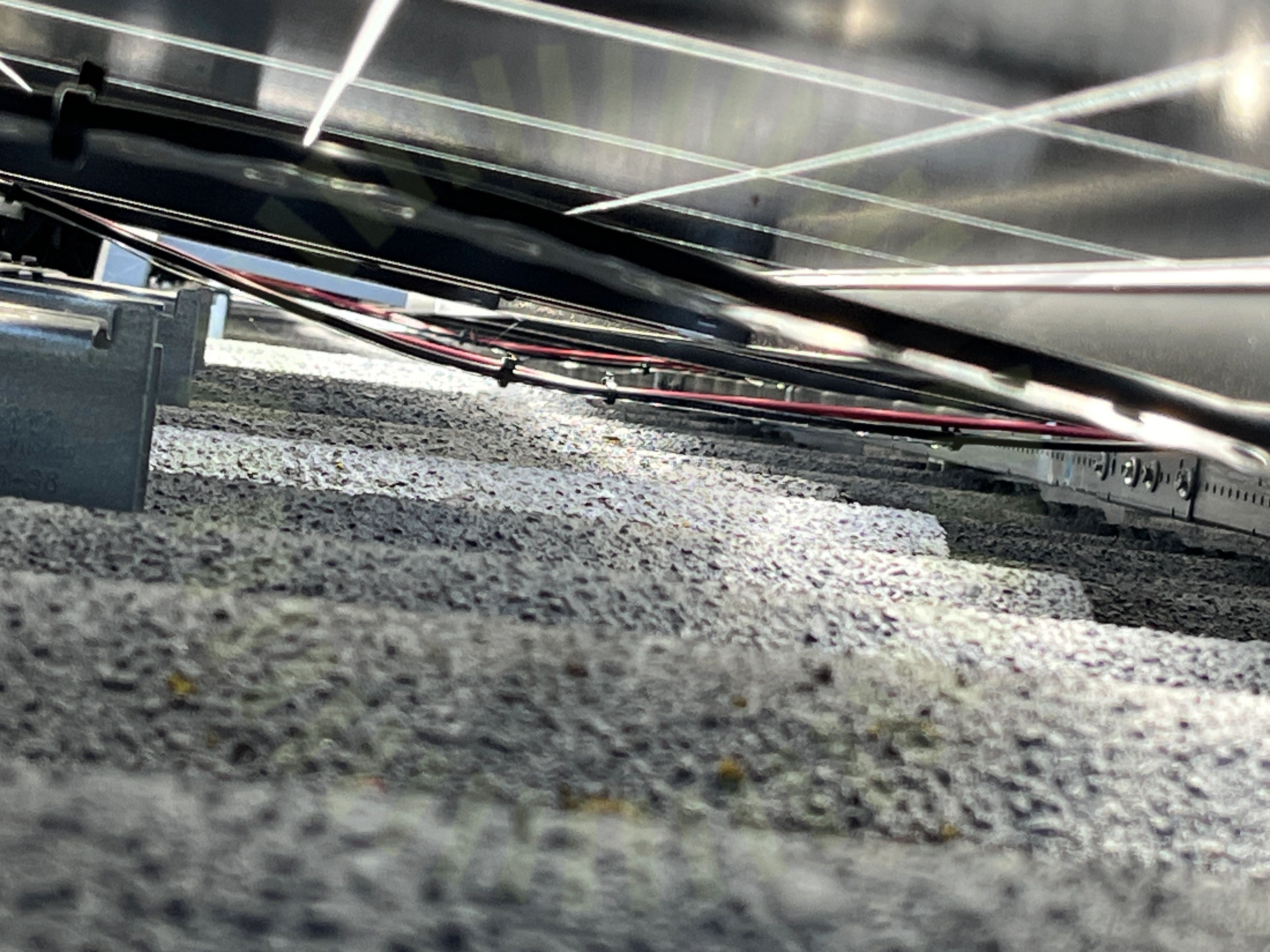

2.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

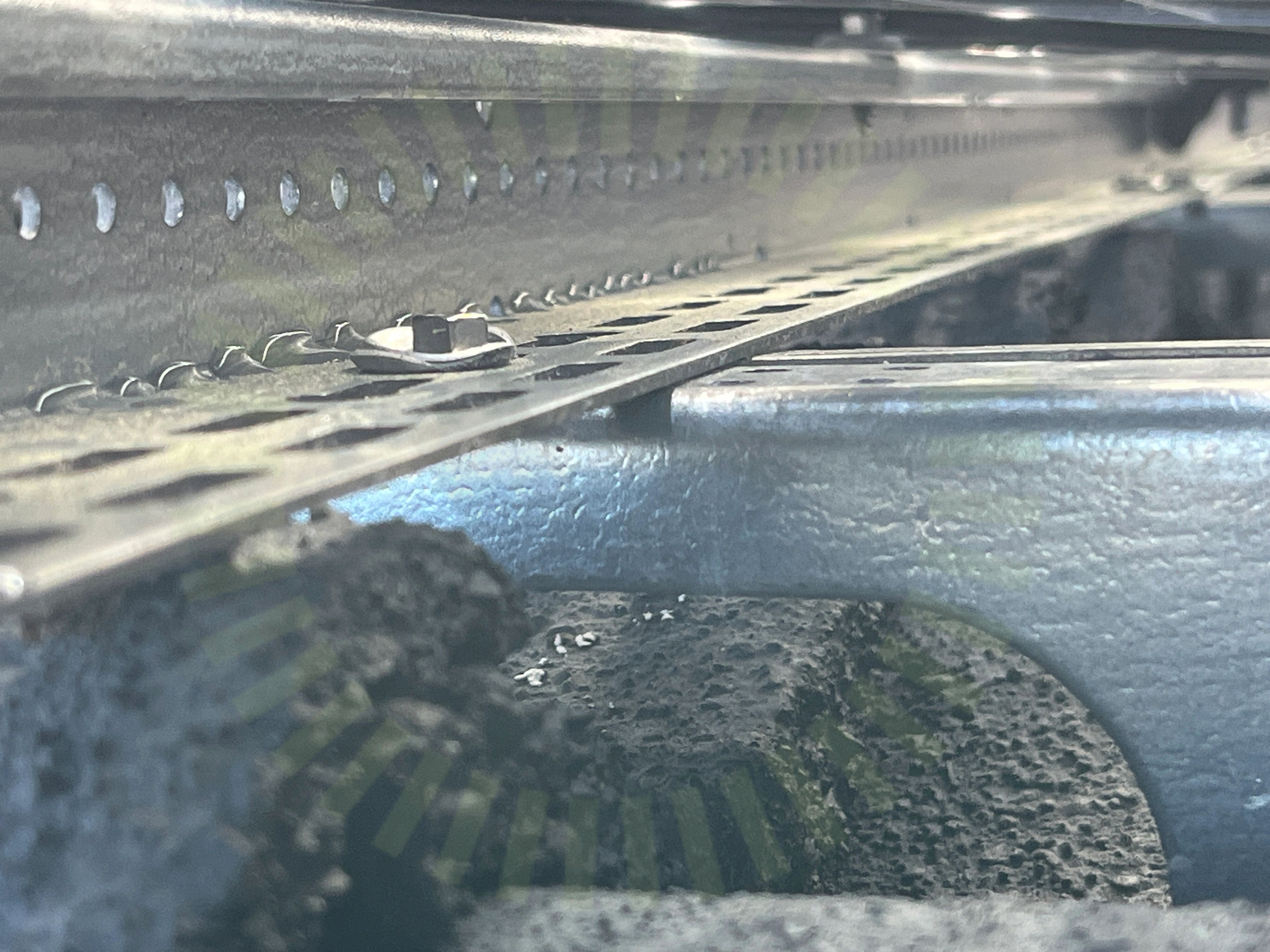

2.3 Skenornas infästning

Inte godkänd

För få antal plåtskruv har använts för skenornas infästning.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 3

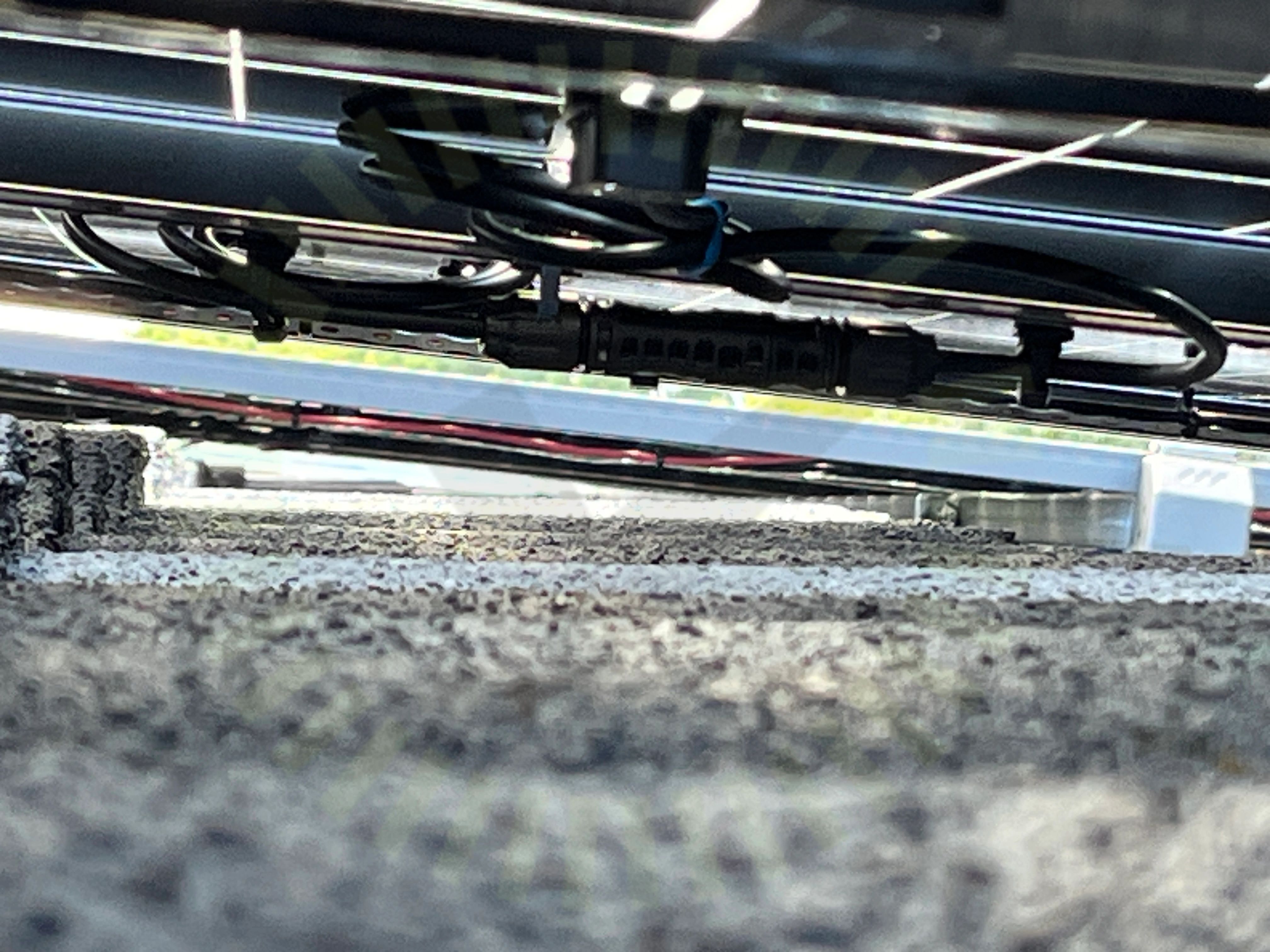

2.4 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

2.5 Takkrokarnas CC

Inte godkänd

Infästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt 120cm, 70cm i lastberäkningen. Det finns även ställen där vi har mätt upp 140cm, där det är max 120cm tillåtet.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/24

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringUnderliggande takpannaÄndklämmor

SAJ: R6-(3-15K)-T2

Anmärkningar

2/39

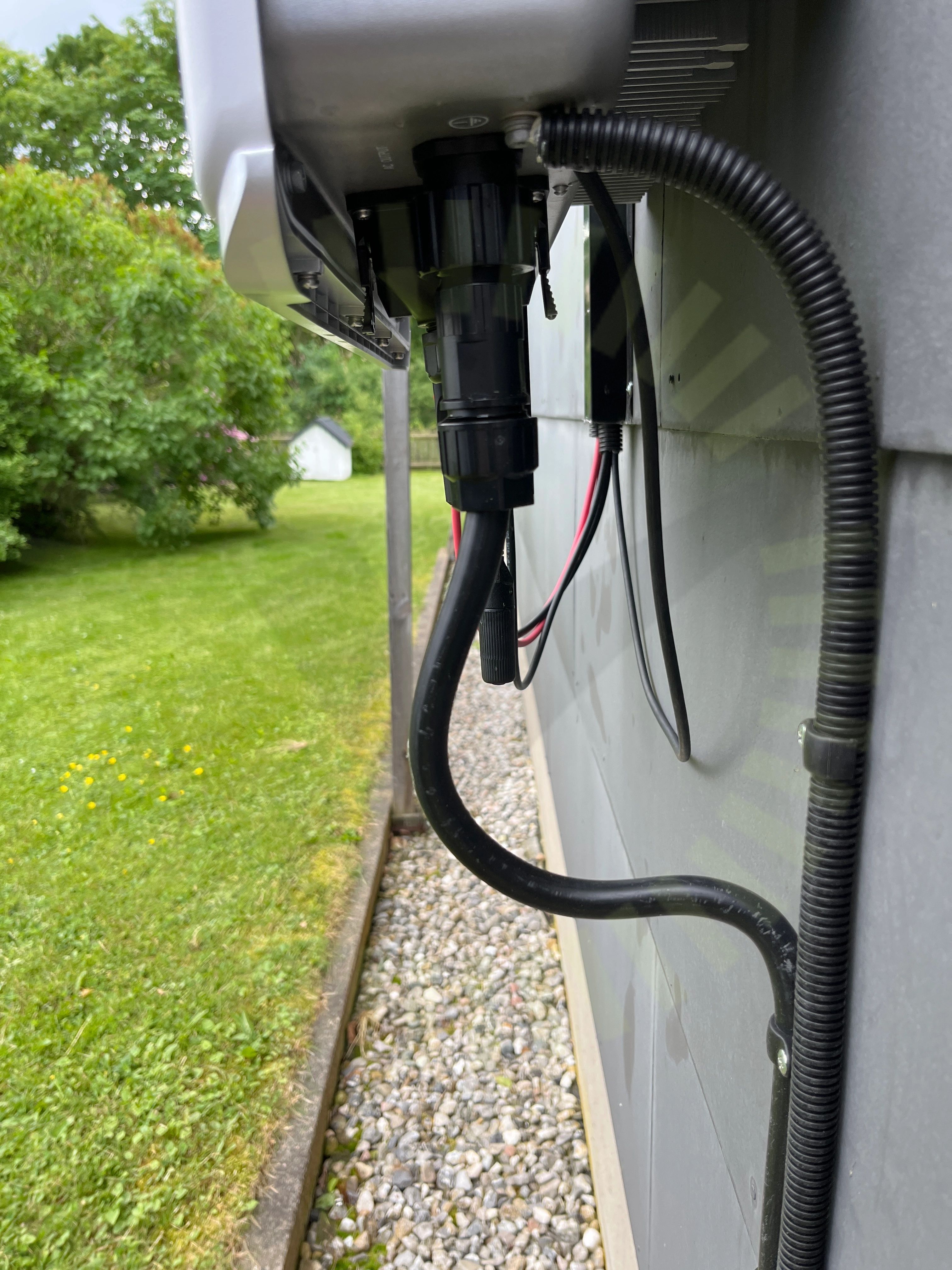

3.1 AC kablage förläggning

Inte godkänd

Kablage trycker ut från väggen och påfrestar växelriktarens anslutning.

3.2 Placering

Inte godkänd

Växelriktaren lutar framåt.

SAJ: R6-(3-15K)-T2 Series User manual 2023.01, Sida 16

Godkända kontrollpunkter

37/39

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Trina: TSM-NEG9RC.27

Anmärkningar

2/14

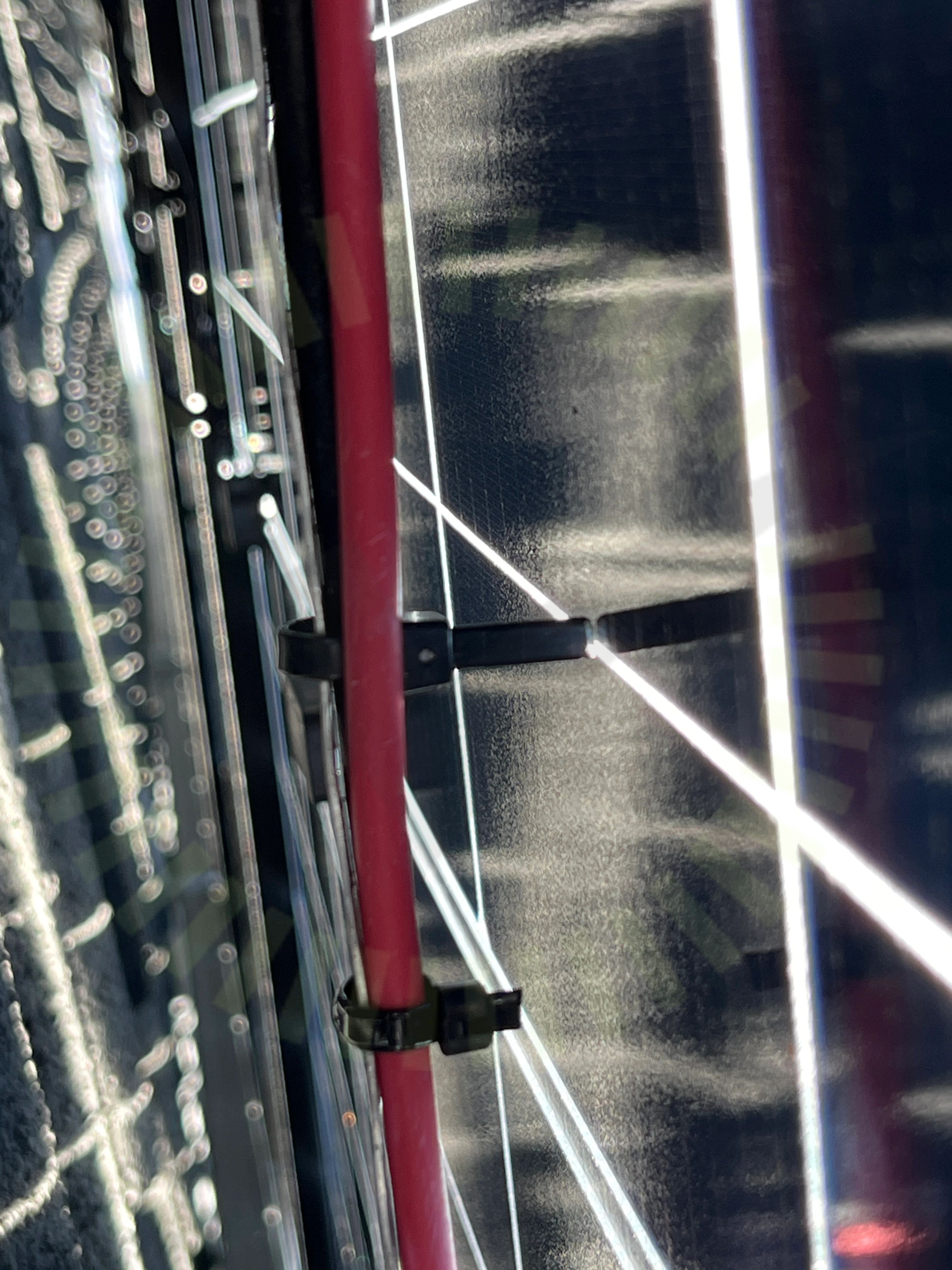

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

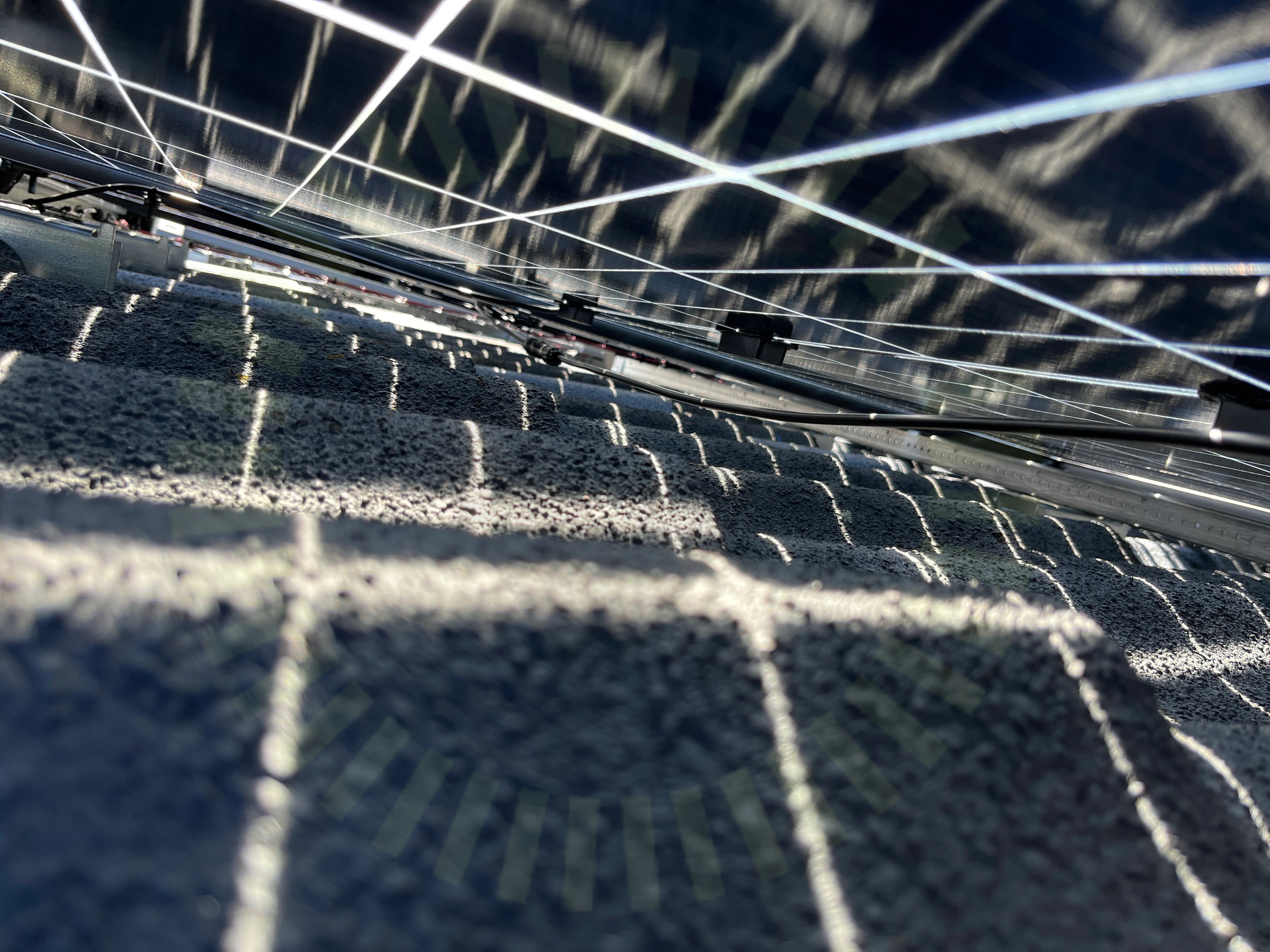

4.2 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/14

DräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
