Institutet för Solenergikvalitet

Besiktningsrapport

6.7
x

Installation genom

Vattenfall

Datum

21 augusti 2023

Ort

Nygård, Västra Götalands län
Klämmornas placering
Kopplingslåda
Klämmornas överlappning
74% godkända26% ej godkända

Om installationen

PanelerElectrolux: ES-M1082-H(M10)
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörUndercentral
TillbehörSmartmätare: CHINT DTSU666
Vattenfall

Installerad av Vattenfall som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Avtal

Inte godkänd

Dokument saknas så som Lastberäkning, strängschema och egenkontroll.

Avtal

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Batteri

Anmärkningar

1/12
Avstånd

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12
Avstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, Electrolux: ES-M1082-H(M10)

Anmärkningar

5/16

3.1 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SEK 457. Sida 15
Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

ELECTROLUX STANDARD MODULE INSTALLATION MANUAL EN GD202302 V1-23, Sida 13

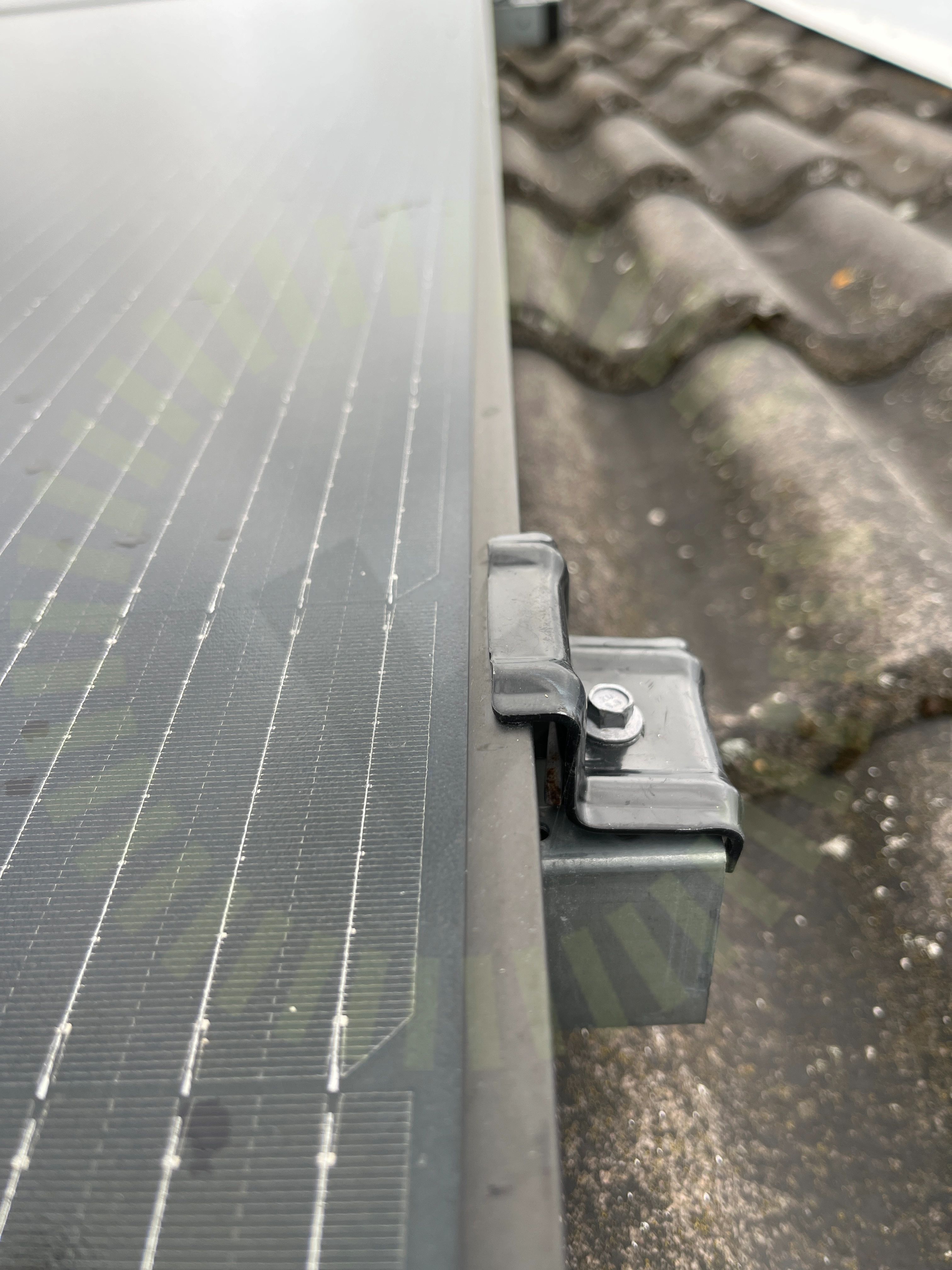

Klämmornas överlappning

3.3 Klämmornas överlappning

Inte godkänd

Klämman överlappar inte tillräckligt på ramen.

Kontaktdon

3.4 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

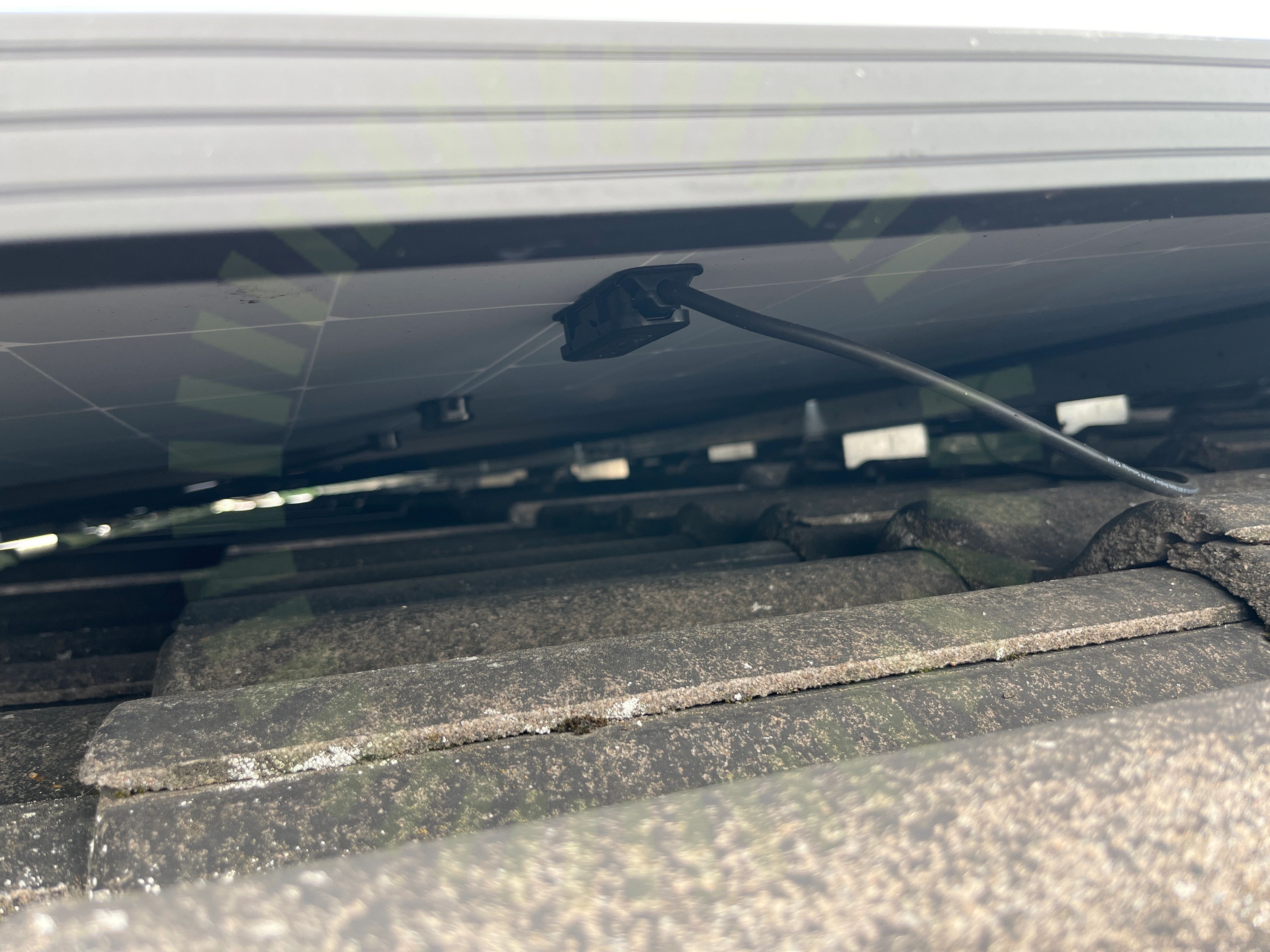

Kopplingslåda

3.5 Kopplingslåda

Inte godkänd

Hängande kabel från kopplingslåda utsätter kopplingslåda för stress

Godkända kontrollpunkter

11/16
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckePanelkablagets böjradiePunktbelastningSkador på panelSpänningar i ramPanelramar separeradeSkuggaStress på kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

13/24

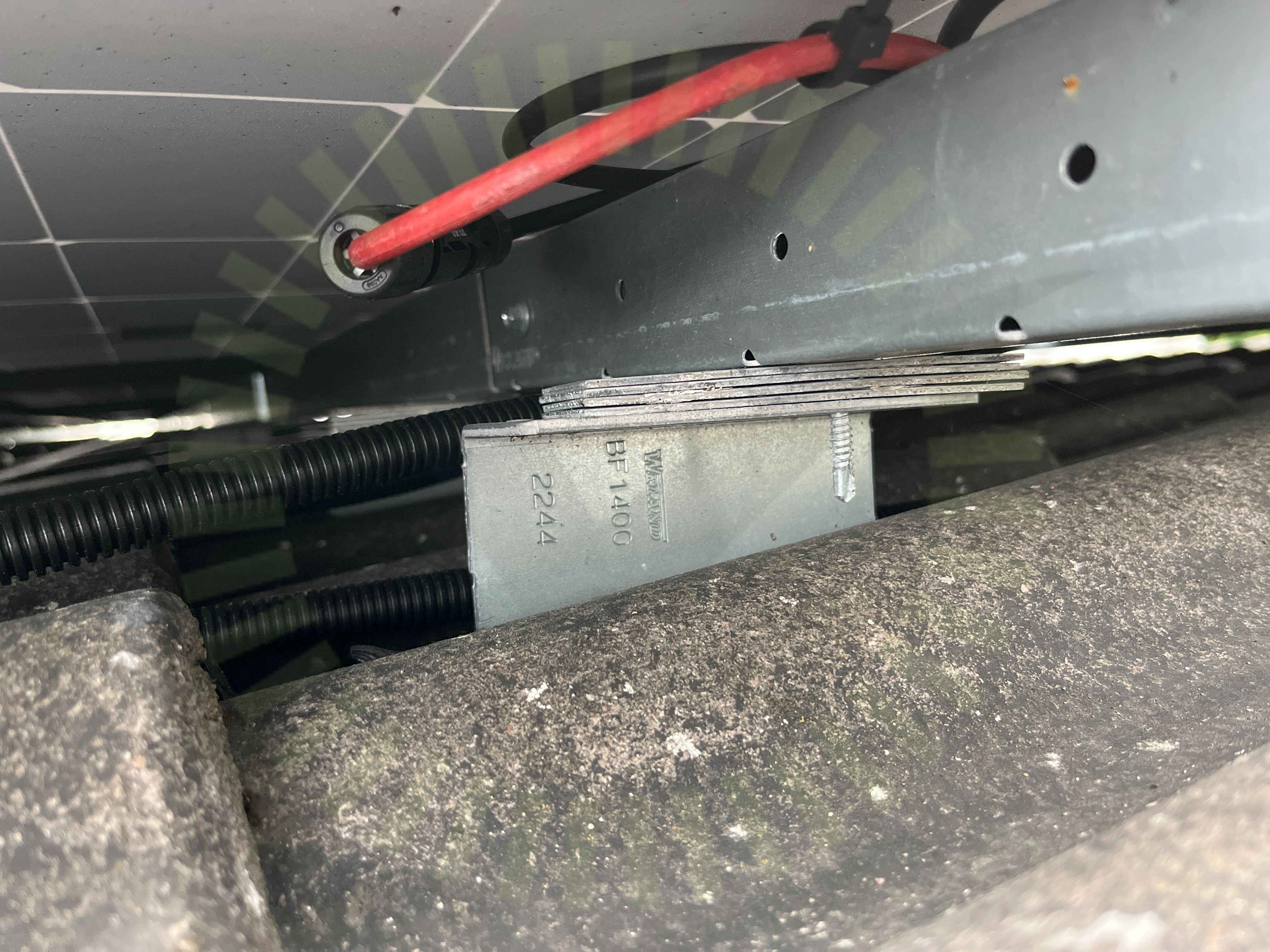

Föremål mellan skena och panelram

4.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan krok och skena.

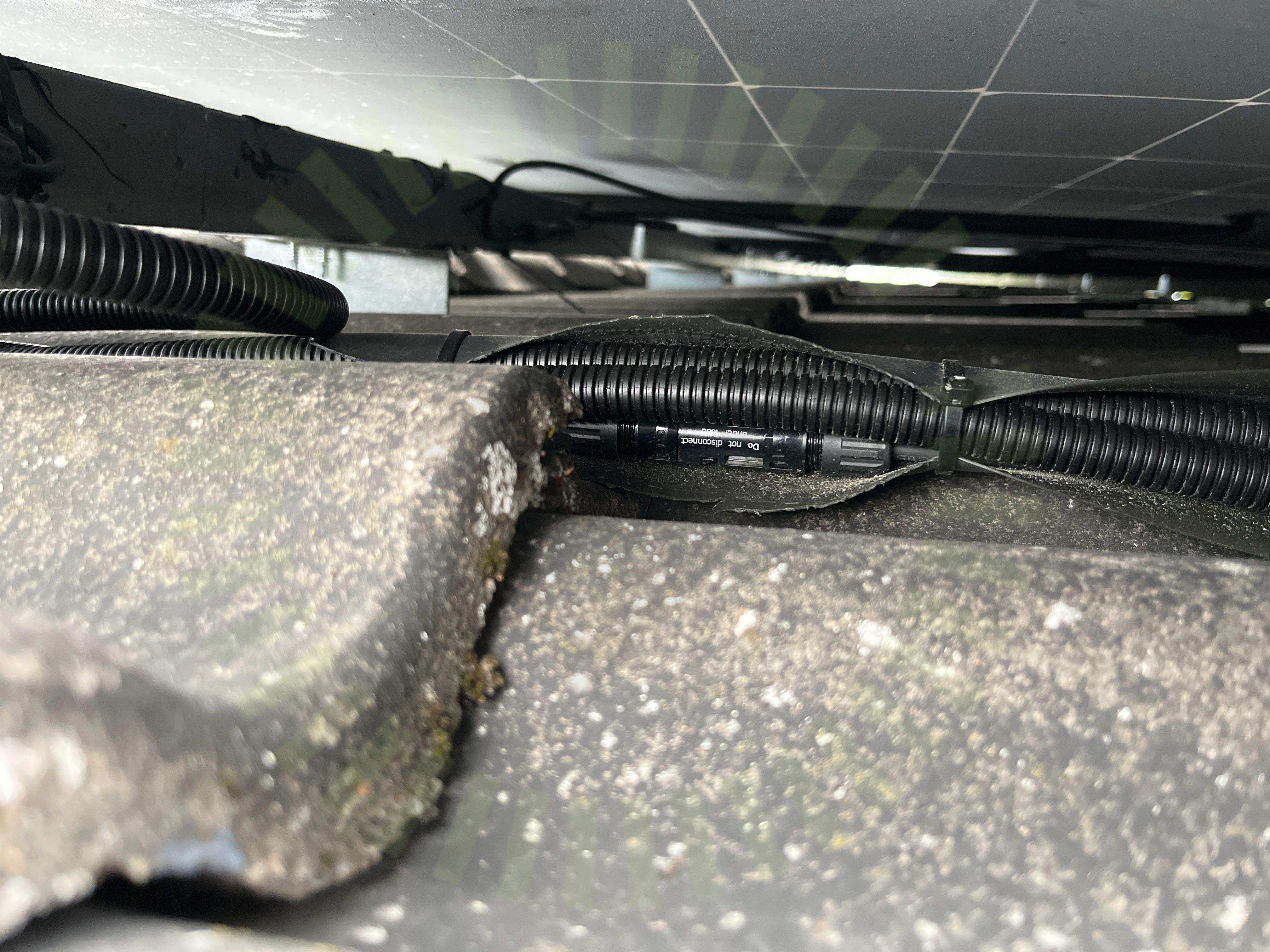

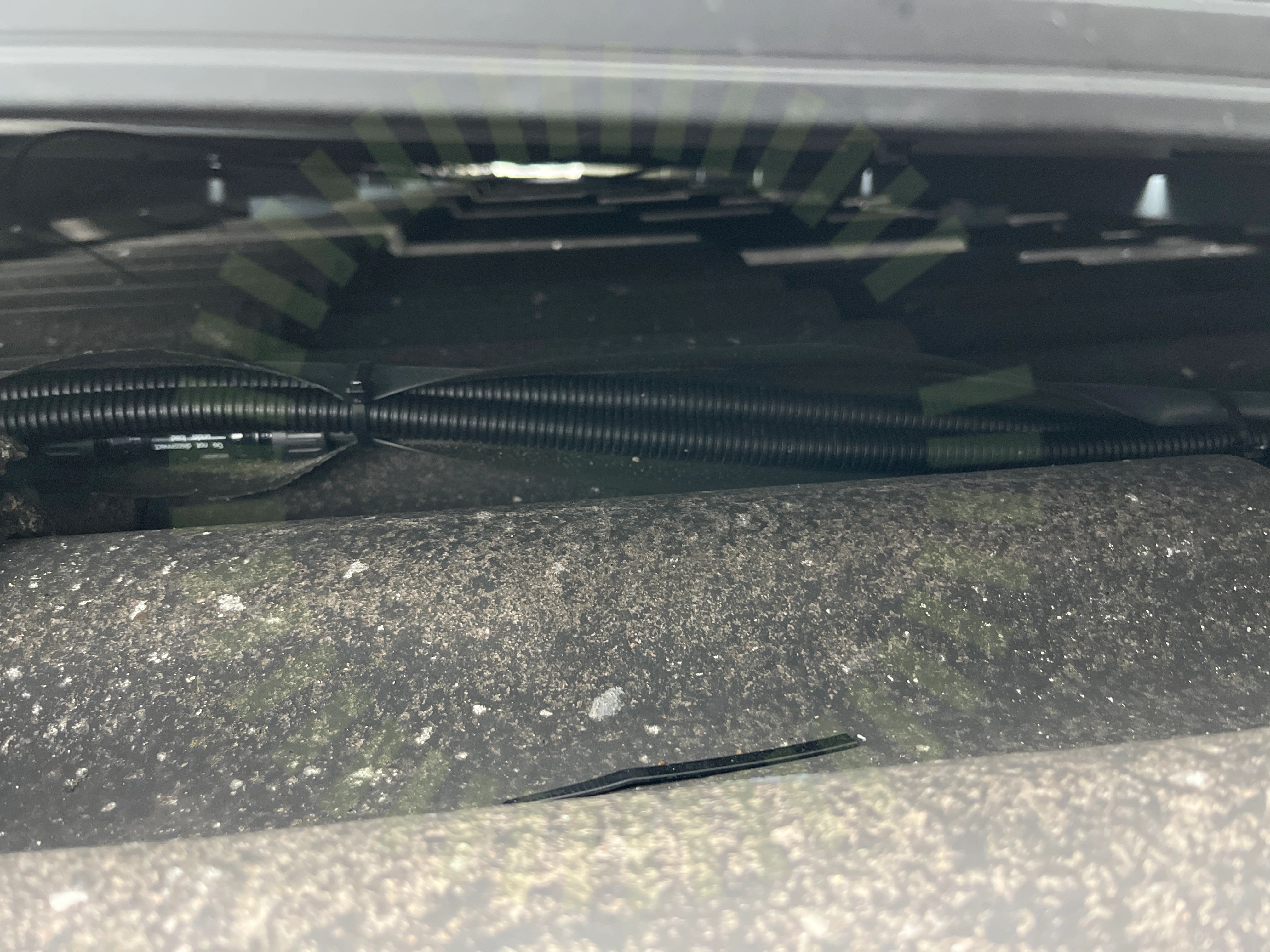

Kabeldragning mellan takytor

4.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte fastsäkrad.

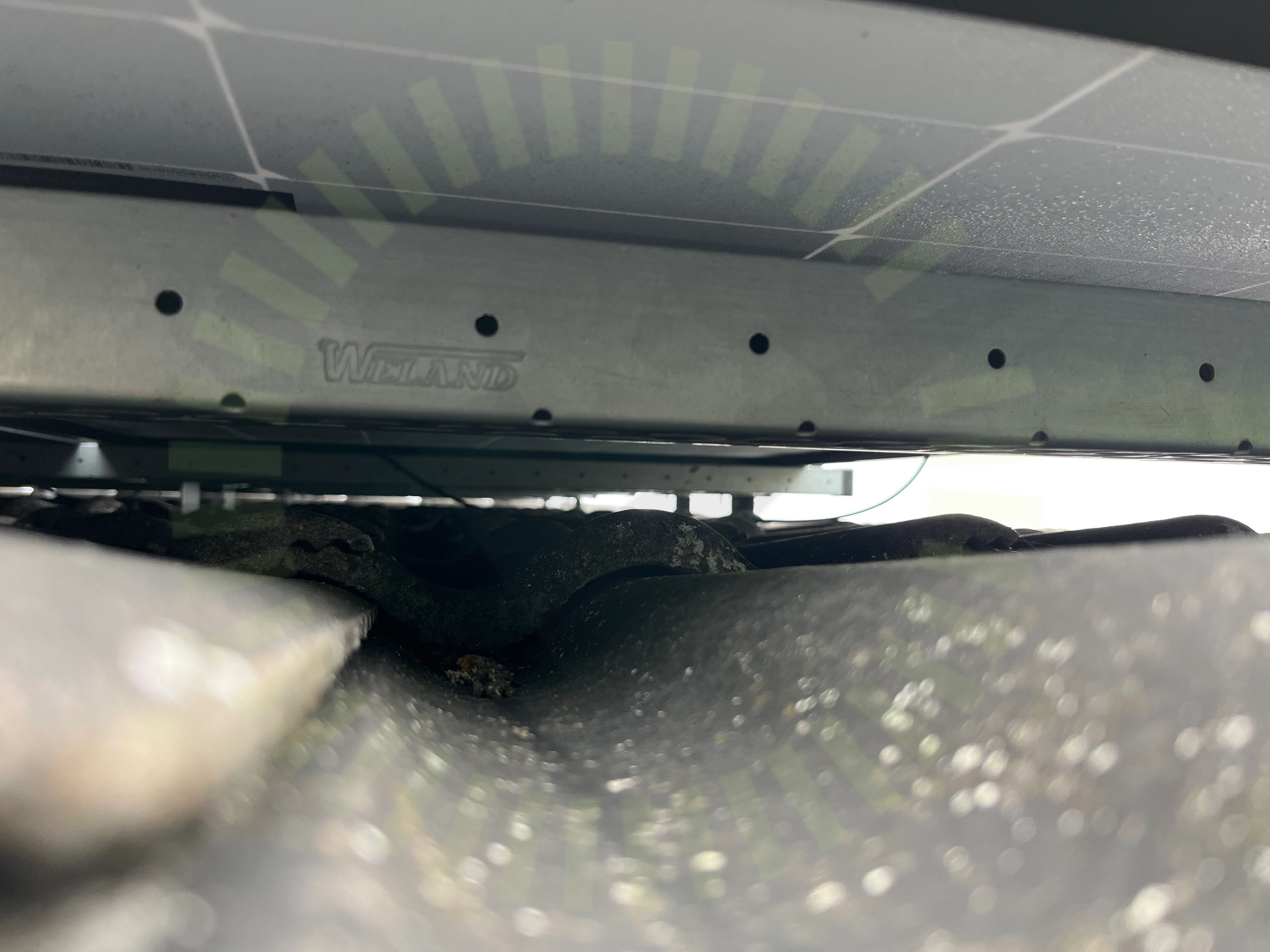

Kabeluppfästning

4.3 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

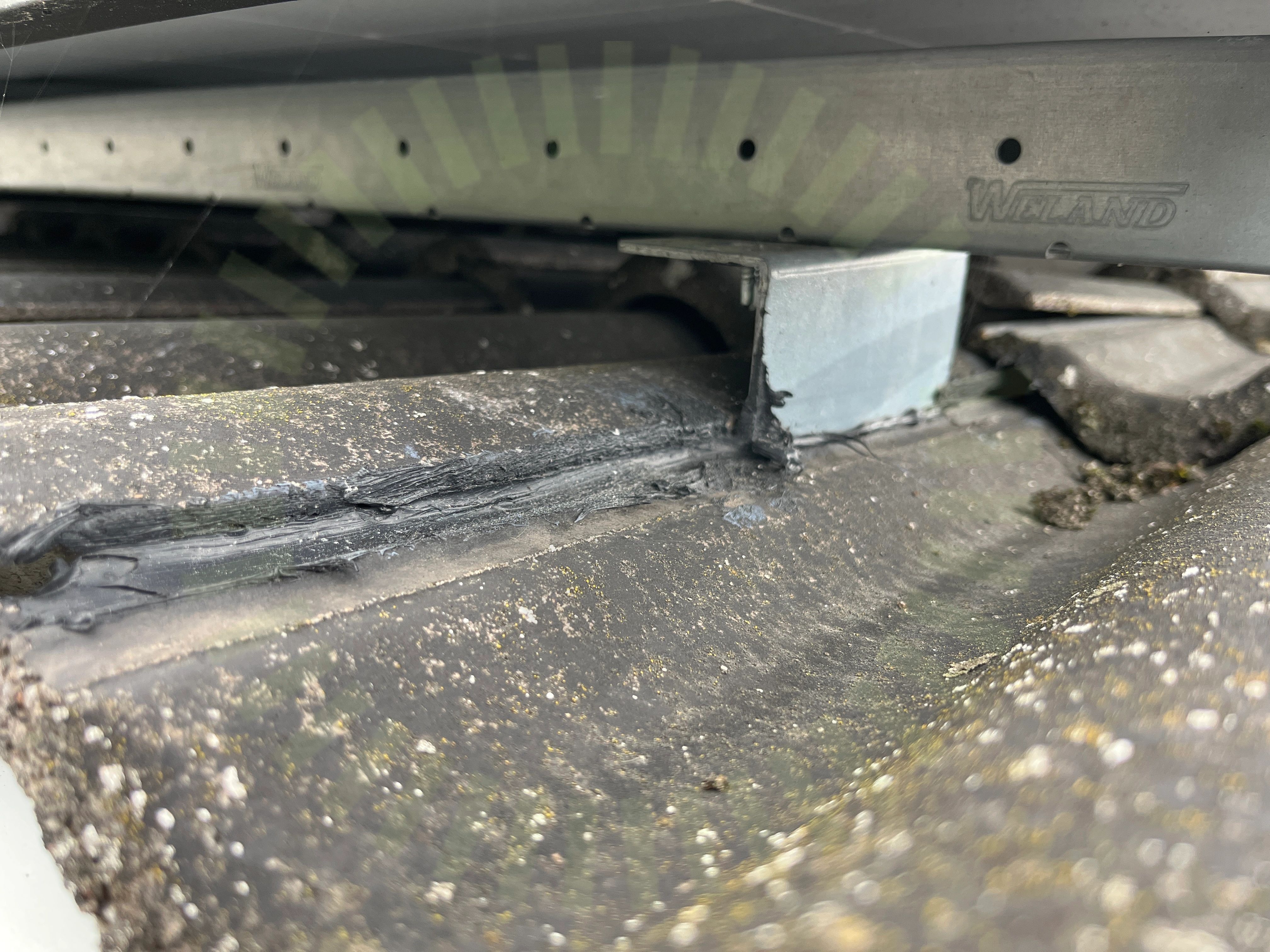

Skador

4.4 Skador

Inte godkänd

Fästena är placerade fel och man har därför försökt täta med någon tätningsmassa.

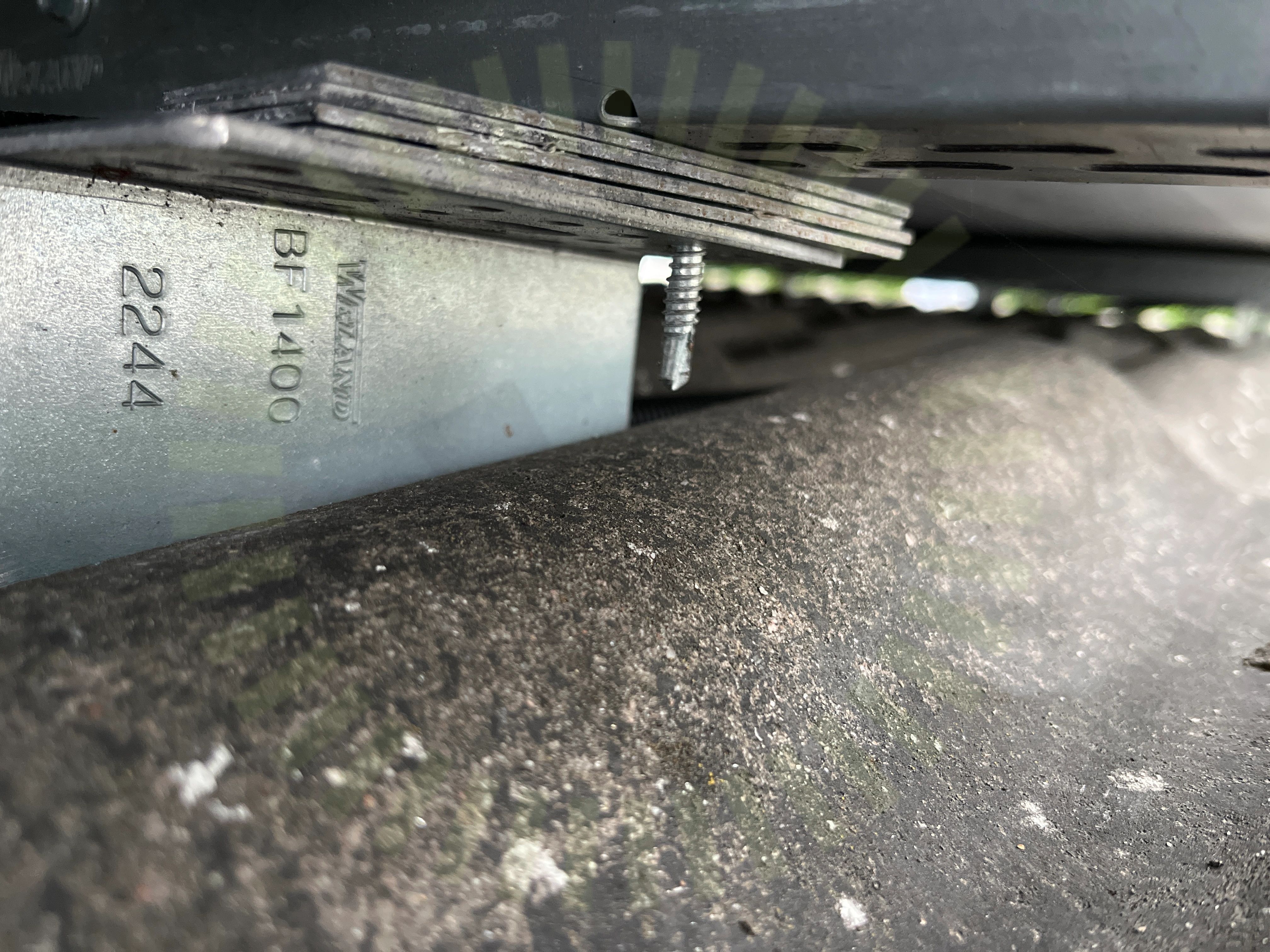

Skenornas infästning

4.5 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. Skruv saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

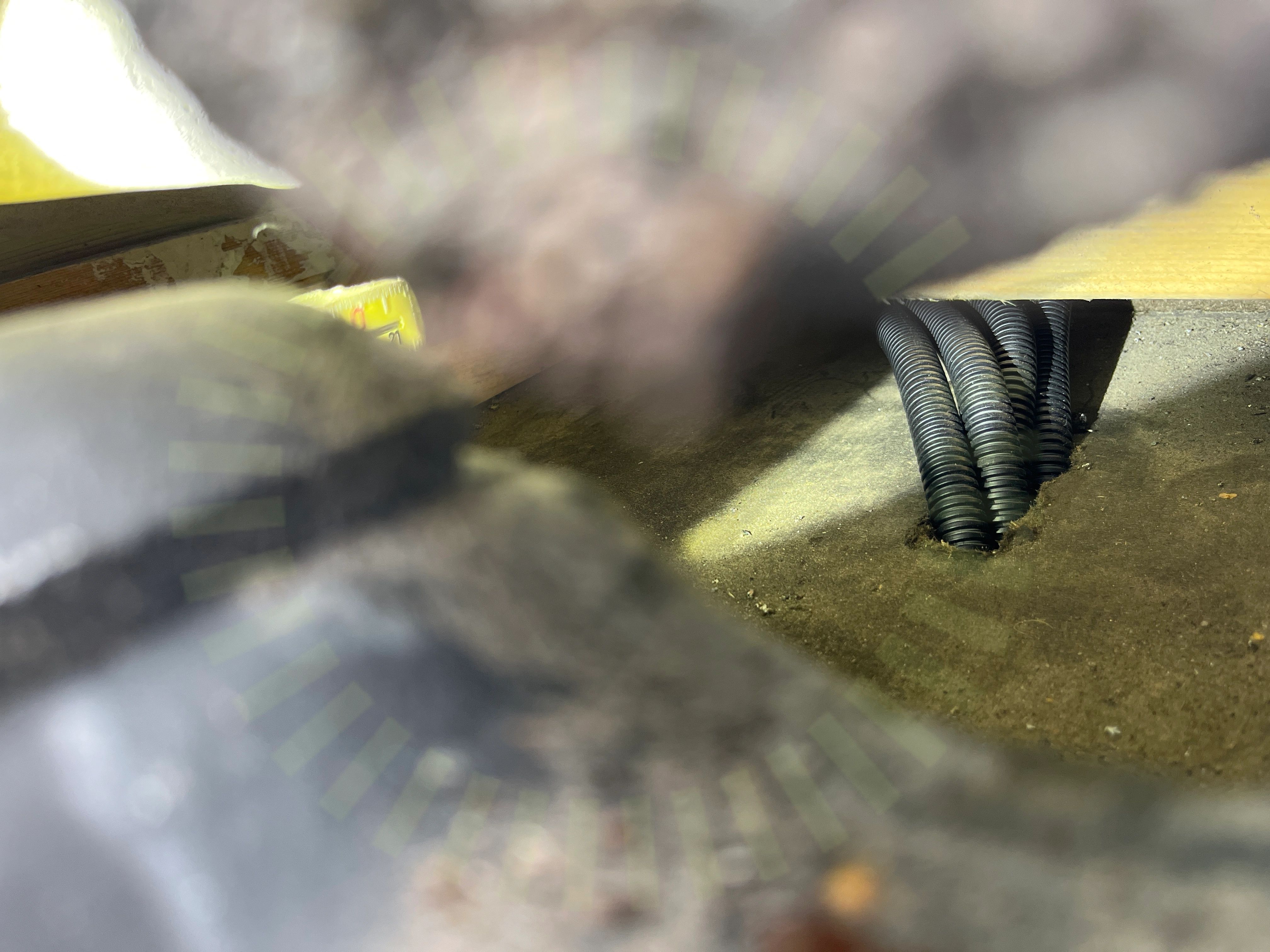

Takgenomföring

4.6 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.7 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

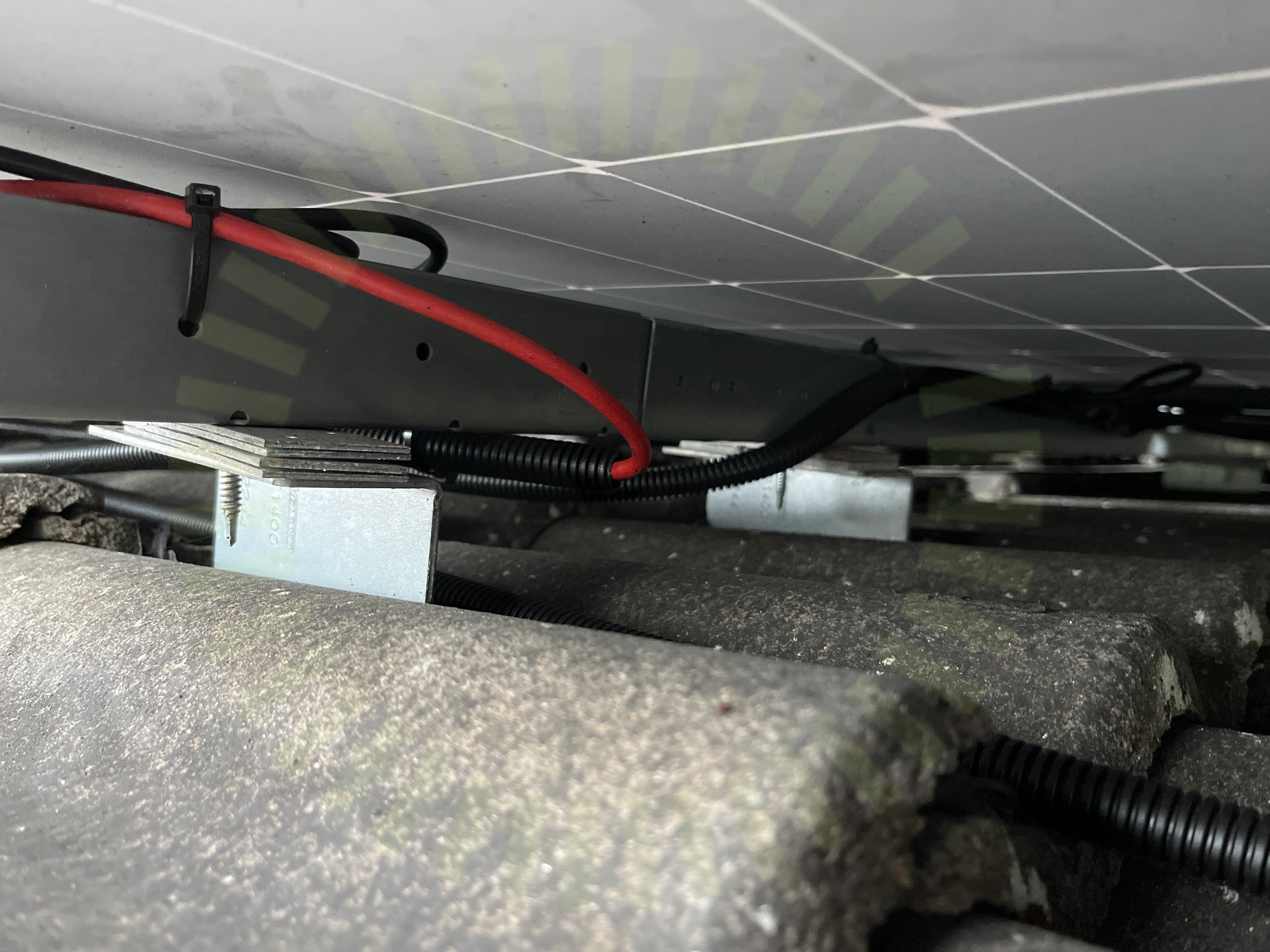

Skenskarvar

4.8 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

4.9 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.10 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Underlag att kontrollera krokarnas avstånd till varandra är inte tillgängligt.

MA5102 Sid 1 (1) | Version 3 - 221101

4.11 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

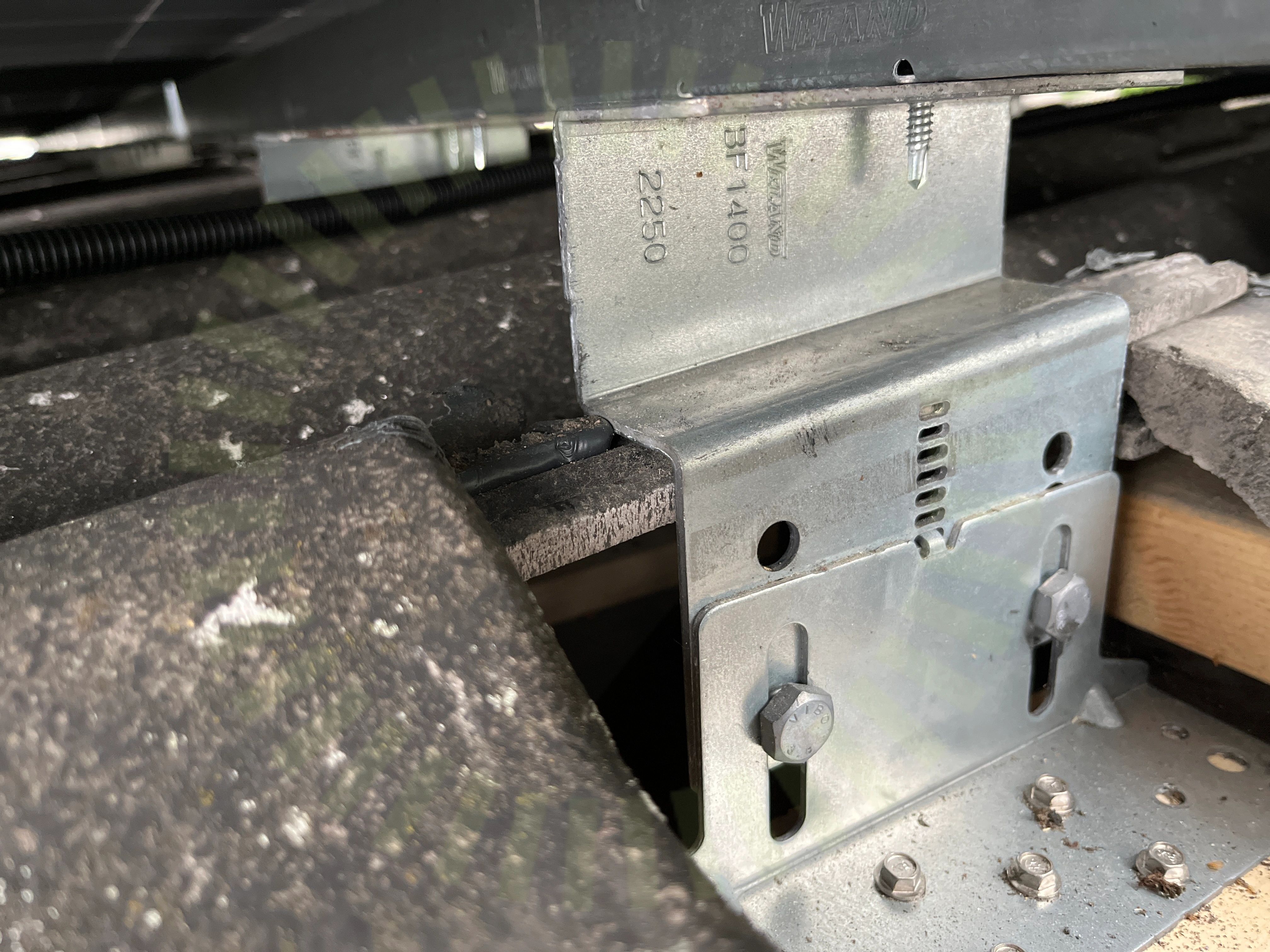

Underliggande takpanna

4.12 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

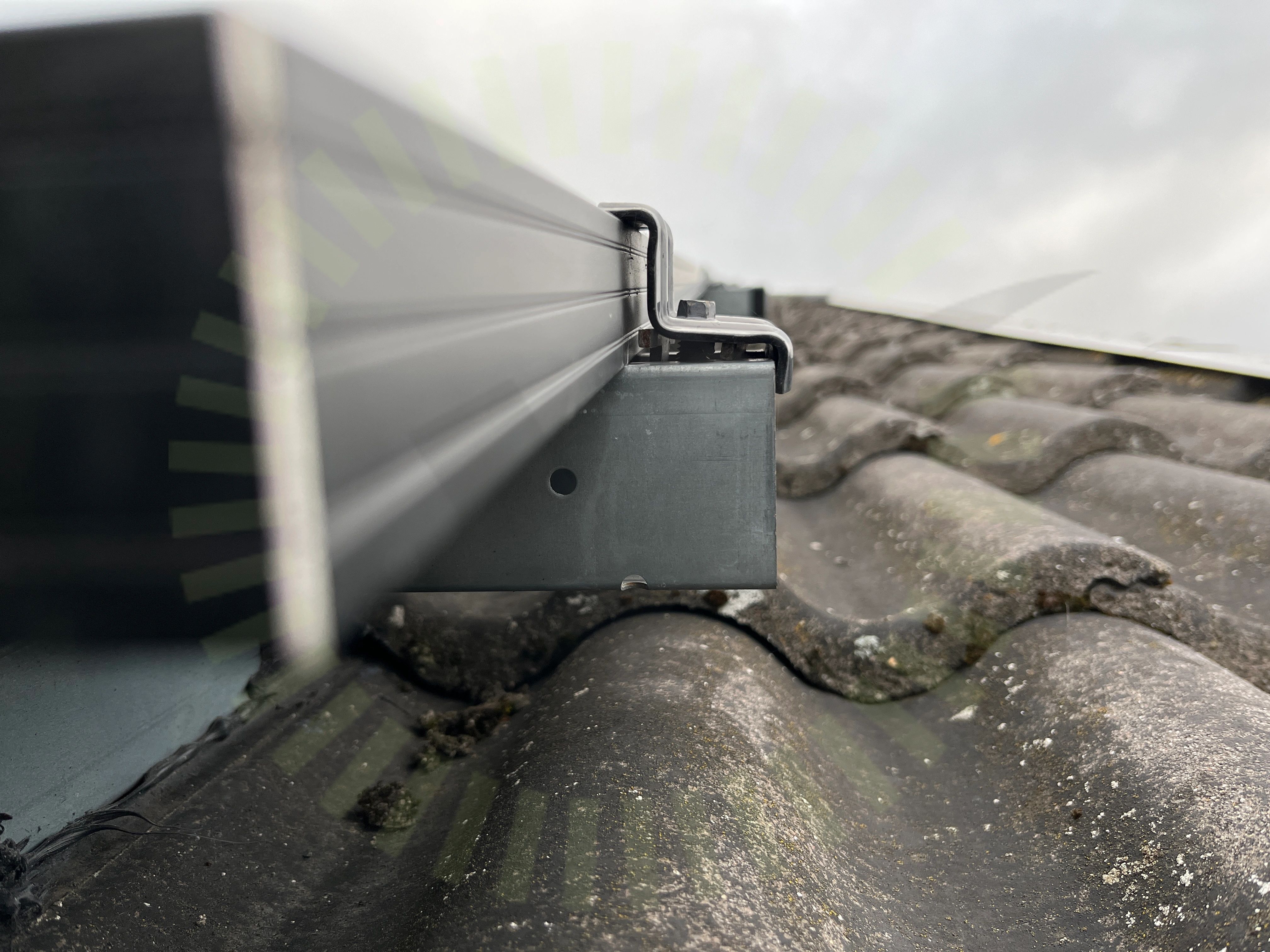

Ändklämmor skena

4.13 Ändklämmor skena

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

11/24
DC kabel förläggningFrämmande materialKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkenornas överhängTvådelad TakkrokVäderbeständigt materialÄndklämmor skruv

Undercentral

Anmärkningar

1/8

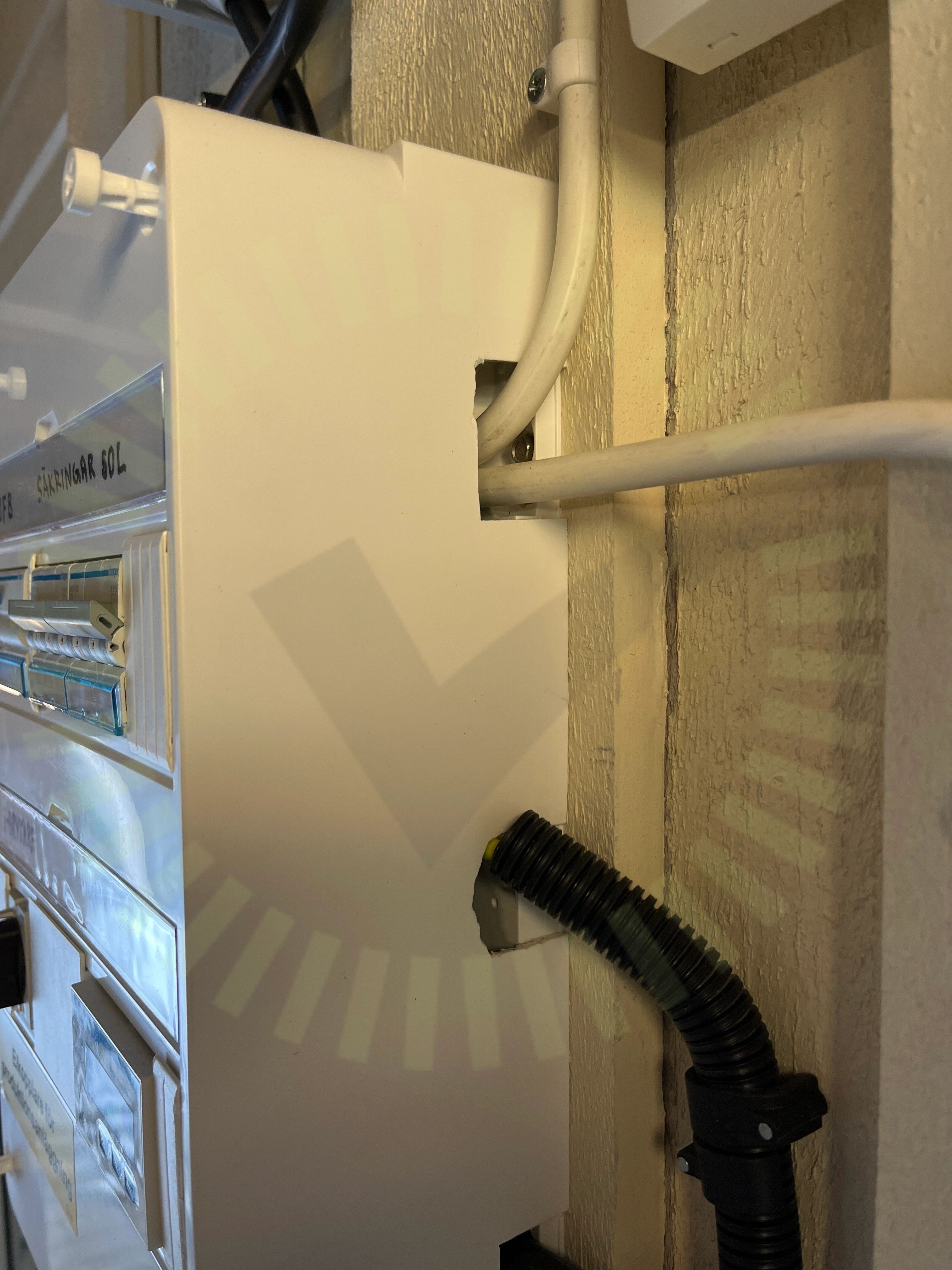

Förskruvningar

5.1 Förskruvningar

Inte godkänd

Det är förstora hål tagna i kapslingen.

Godkända kontrollpunkter

7/8
BrytareBöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5
Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

5/34

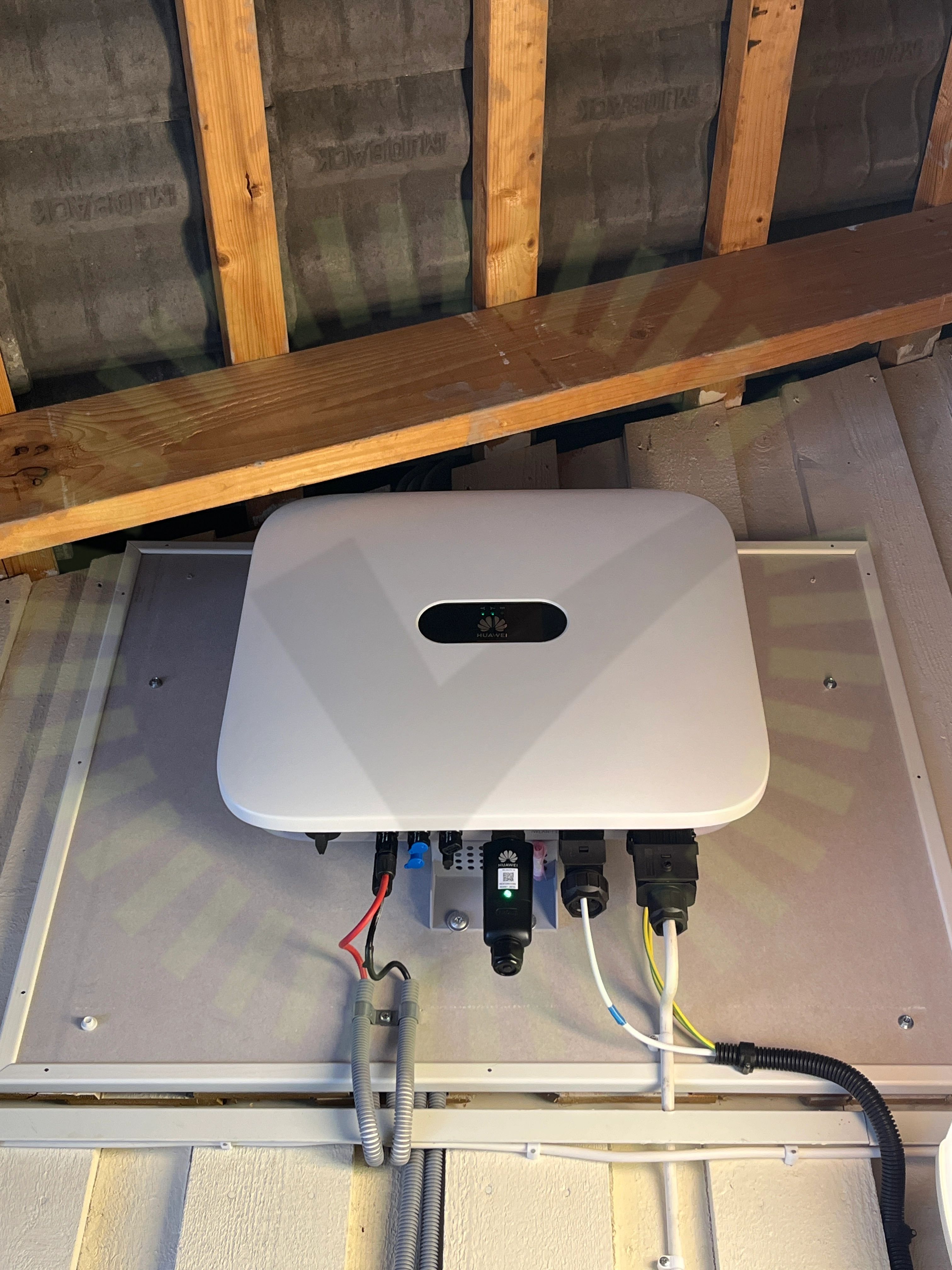

Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

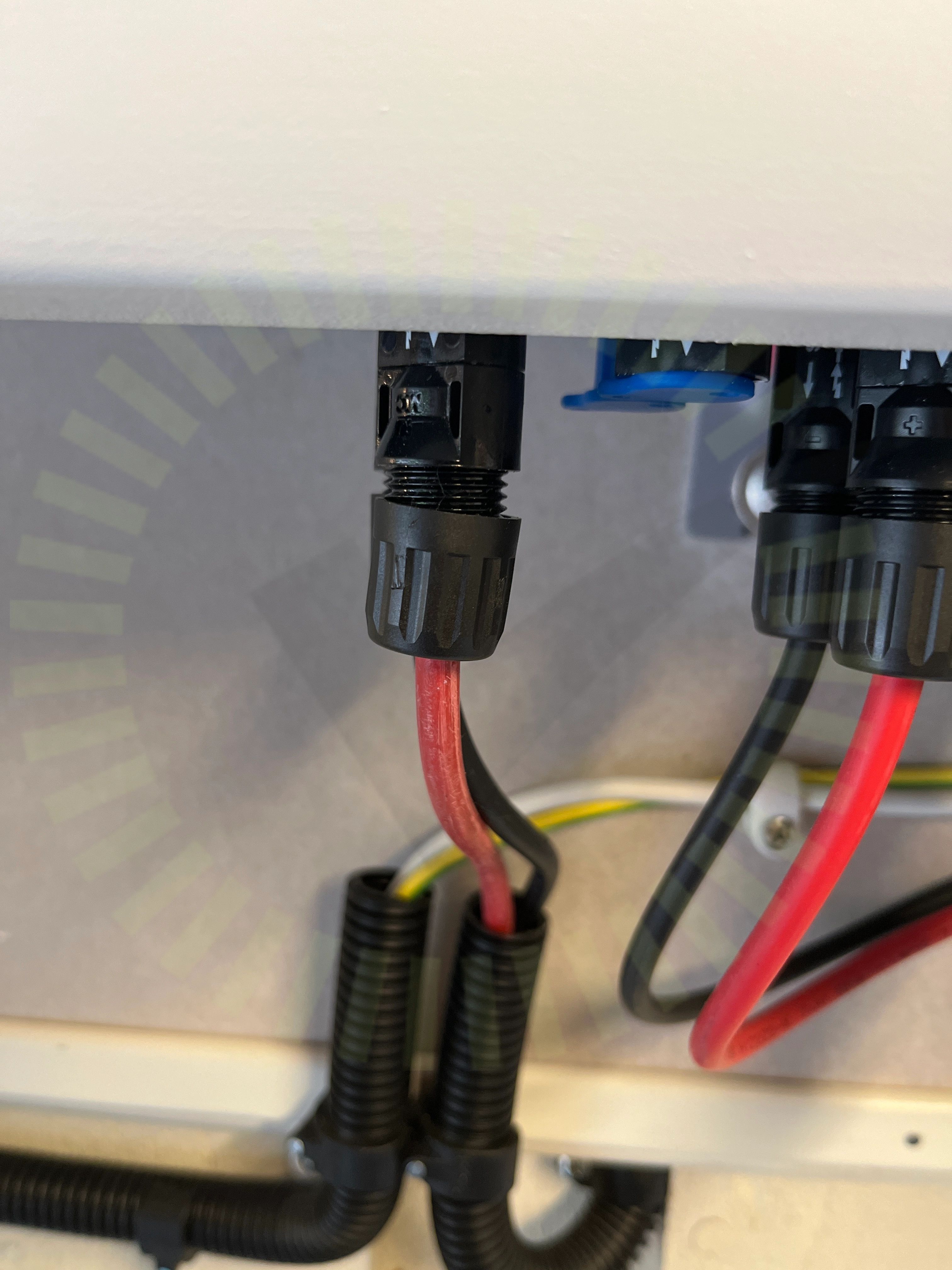

DC Kontakter anslutning

7.2 DC Kontakter anslutning

Inte godkänd

Förskruvningen är åtdragen snett.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 48-50

7.3 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är eventuellt högre än vad kabeln kan hantera. Ledningsdimensionering rekommenderas.

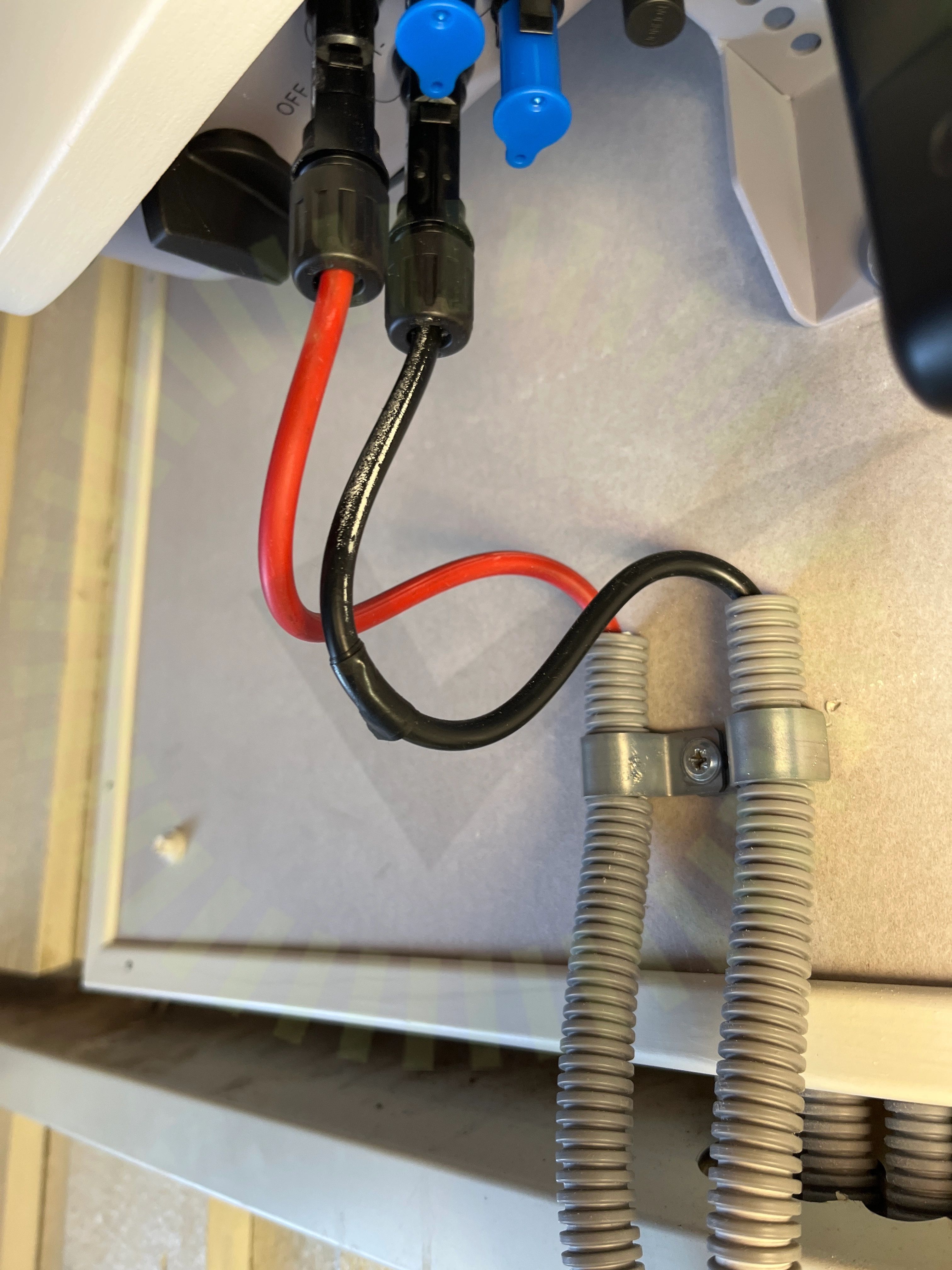

Skadat kablage

7.4 Skadat kablage

Inte godkänd

Tejp på kabel, misstänkt skada på kabel.

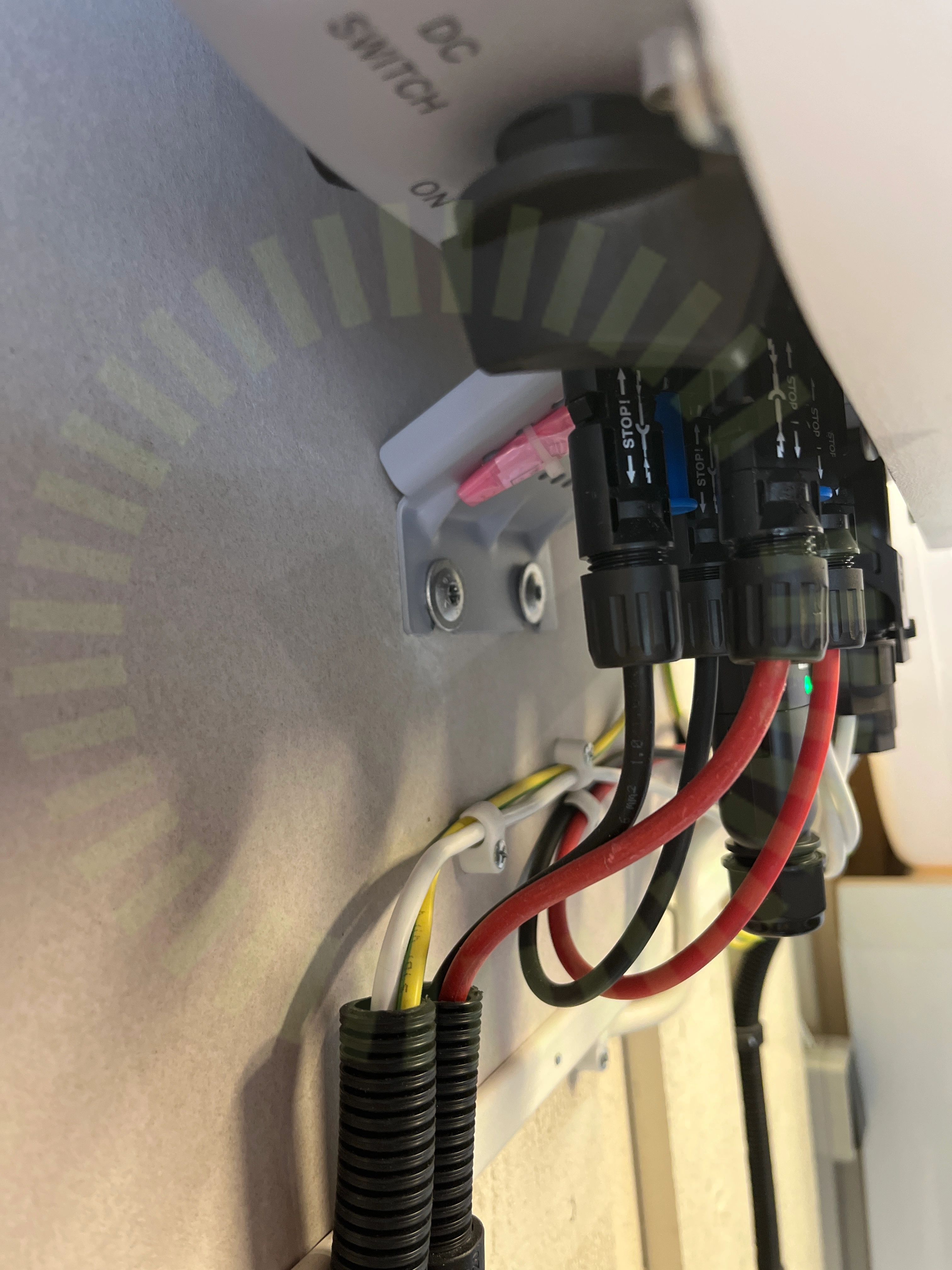

Stress på kontakter

7.5 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

26/34
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Min SpänningGenomföringarHuvudsäkringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkarp kantSmartmätareSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

3/34
DC Max SpänningDC Max StrömSträngdesign
