2.1 Föremål mot bakstycke
Inte godkändKontakt och kabel ligger klämd mellan skena och panelens bakstycke
Besiktningsrapport
7.7
Installation genom
Telge Energi
Datum
28 februari 2023
Ort
FÄRENTUNA, Stockholms län
84% godkända16% ej godkända
Om installationen
PanelerMEPV 144 HALF-CUT 450/460Wp
MontagesystemS-FLEX: Panntak
VäxelriktareSAJ: R5-13K-T2
TillbehörElmaterial: Kapsling
TillbehörSäkerhetsbrytare AC
Installerad av Telge Energi som har ett lågt snittbetyg på 7.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Elmaterial: Kapsling
Godkända kontrollpunkter
9/9BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan
MEPV 144 HALF-CUT 450/460Wp
Anmärkningar
4/16

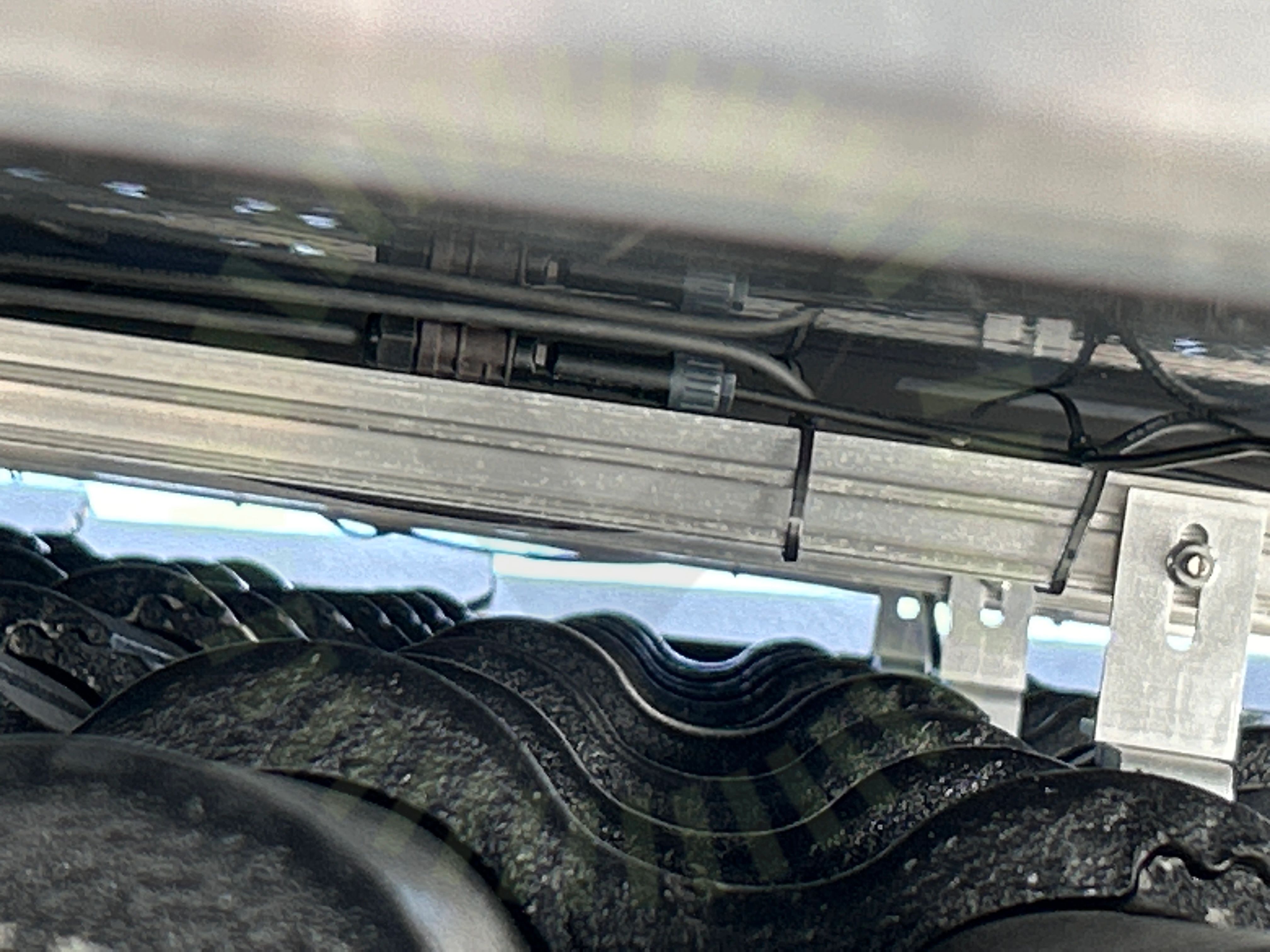

2.2 Förbindelse av kontakter
Inte godkändKontakter i förbindelse är av 2 olika fabrikat.

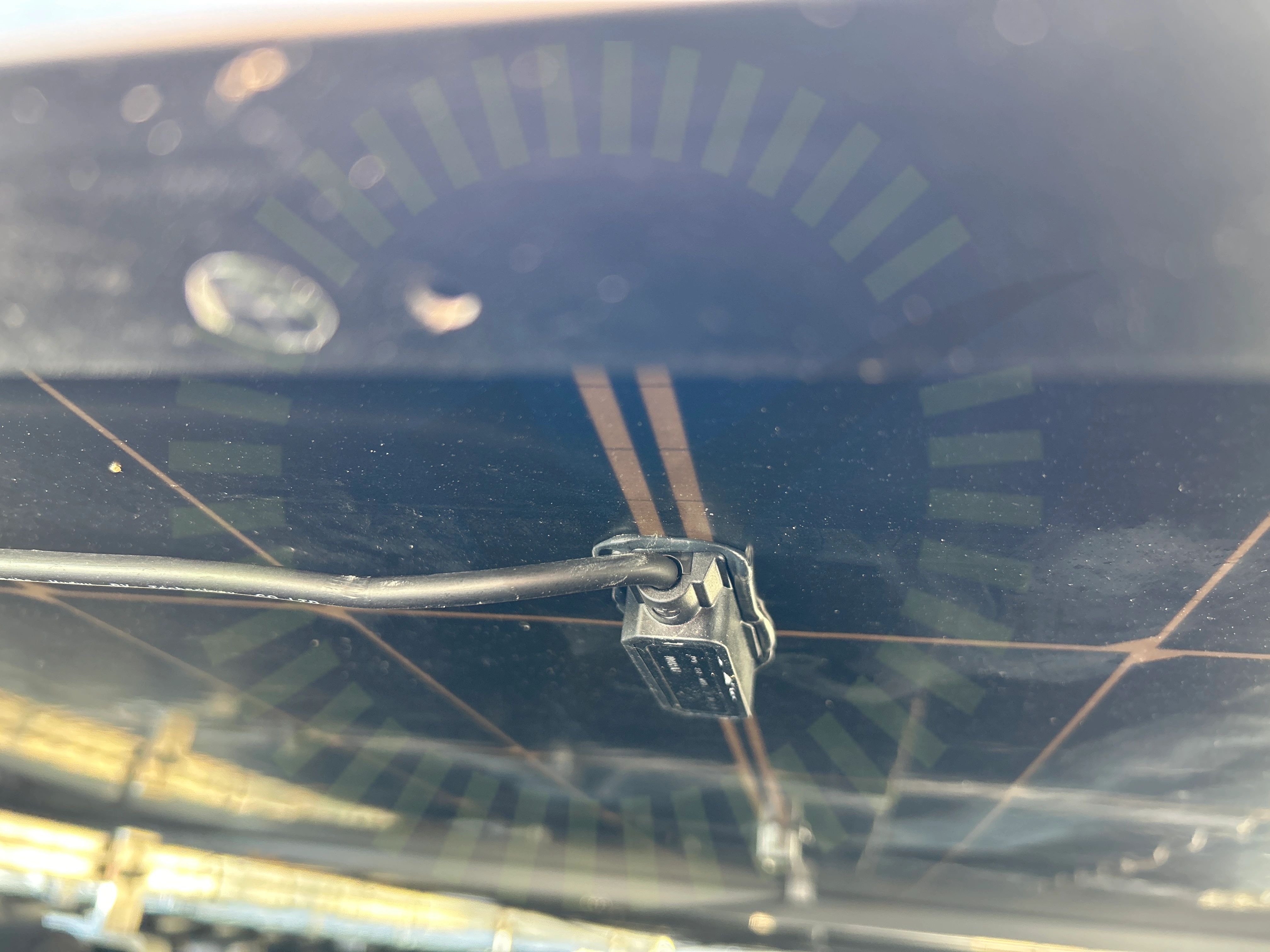

2.3 Kopplingslåda
Inte godkändKopplingslådan utsätts för dragbelastning
2.4 Stress på kontakter
Inte godkändKontakter utsätts för dragbelastning
Godkända kontrollpunkter
12/16Avstånd till havetDräneringshålFästens placeringKlämmornas överlappningKontakterMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning
S-FLEX: Panntak
Anmärkningar
7/26

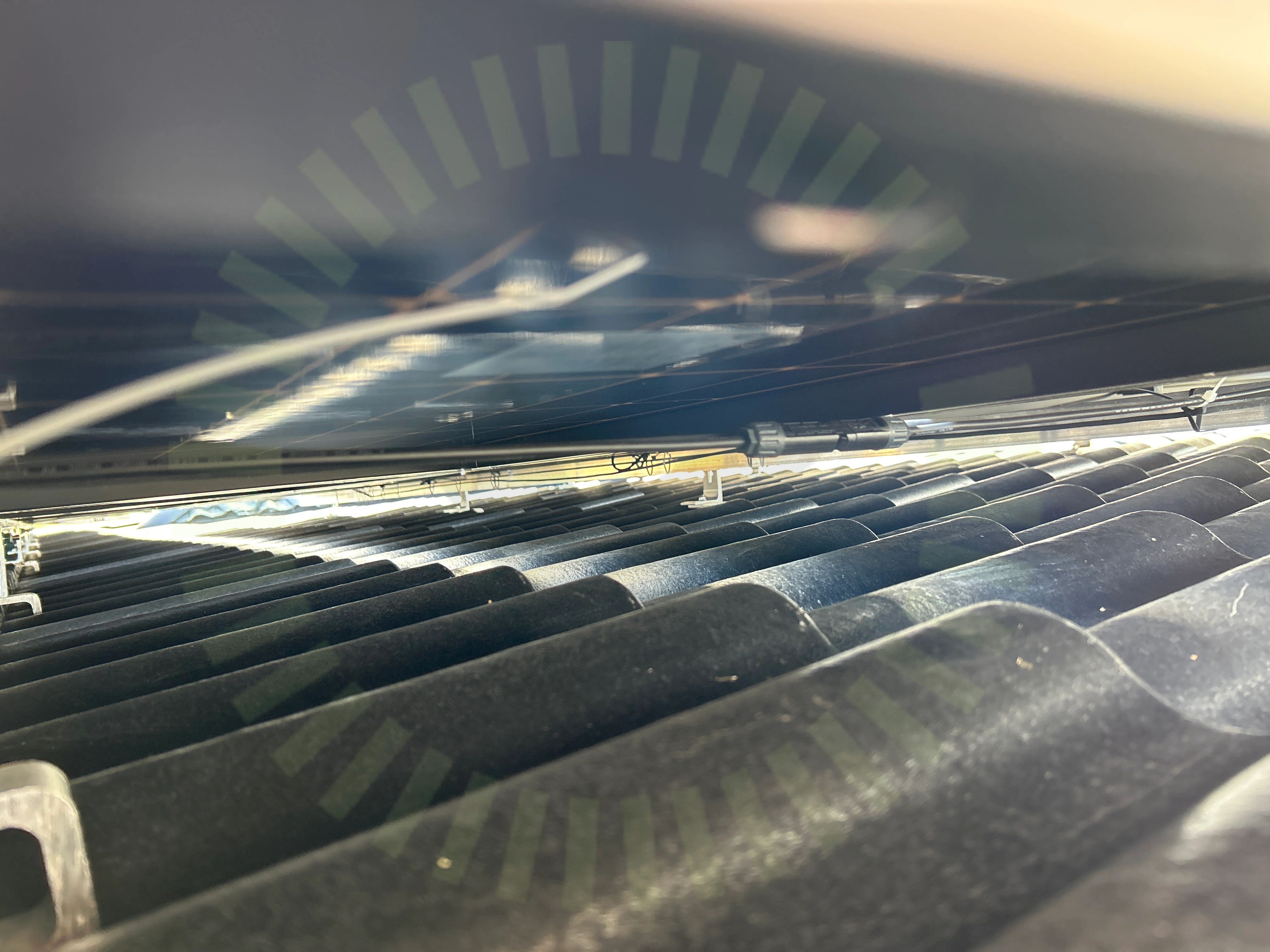

3.1 Kabeluppfästning
Inte godkändKablage går längre sträcka utan uppfästning
SS 436 40 00 (712.521.101 och 522.8.4)

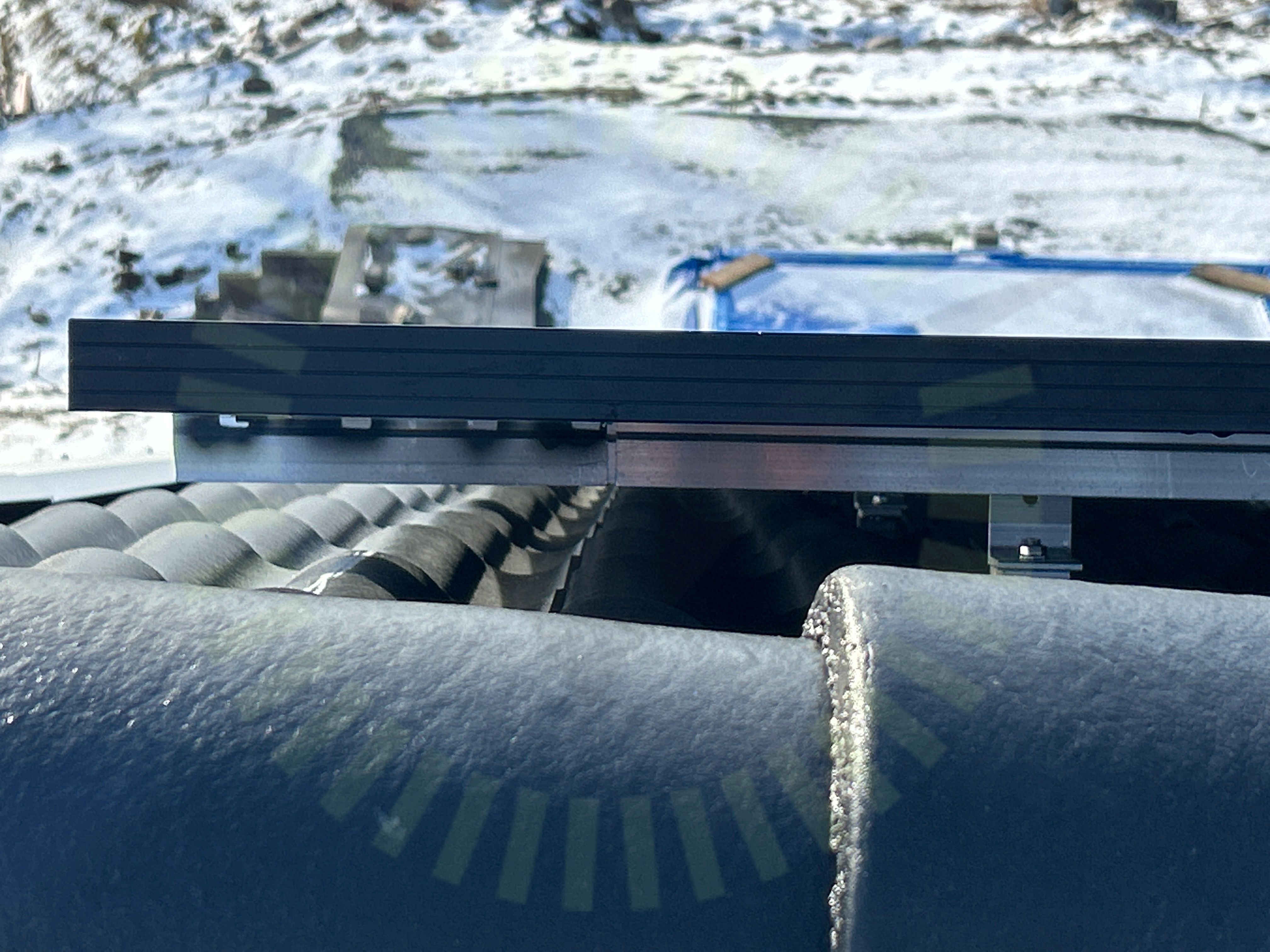

3.2 Skenornas överhäng
Inte godkändLastberäkning saknas. Högsta uppmätta överhäng 45cm
Snö- och vindlastberäkning

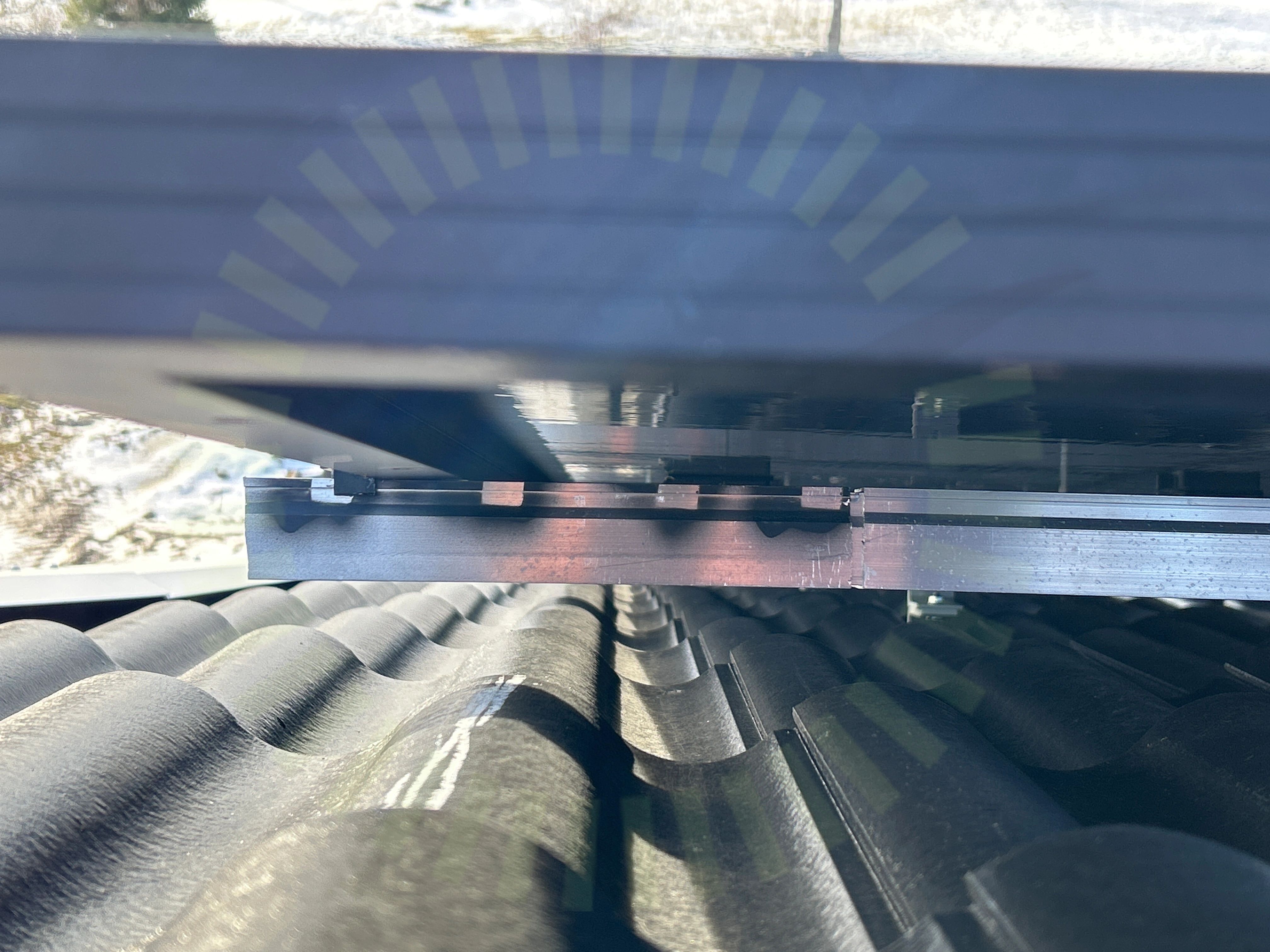

3.3 Skenskarvar i överhäng
Inte godkändSkenan är skarvad efter sista infästningen
S-Flex, Pitched roof installation AK, 01/2023, Sida 24
3.4 Snö- och Vindlastberäkning
Inte godkändDokument saknas
Tillverkarens montageanvisningar
3.5 Väderbeständigt material
Inte godkändKablarna är uppfästa med icke UV-beständiga buntband
SS 436 40 00 (522.11)
3.6 Takkrokarnas CC
Inte godkändLastberäkning saknas. Högsta uppmätta cc mått 120cm
Snö- och vindlastberäkning
3.7 Takstolsinfästning
Inte godkändInfästning har delvis missat takstolen.
Godkända kontrollpunkter
19/26Använd skruv för klämmaFrämmande materialHöjdjusteringKlämmans placering i skenaMittklämmorPanelramens höjdShimsSkada på klämmorSkadorSkarp kantSkenans utstick för klämmaSkenornas infästningSkenskarvarSkyddTakgenomföringTvådelad TakkrokUnderbyggnadUnderliggande takpannaÄndklämmor
SAJ: R5-13K-T2
Anmärkningar
4/324.1 Avtal
Inte godkändDet var först avtalat att växelriktaren skulle vara 12kW men det blev en 10 kW. Pågående konversation mellan kund och leverantör.
Avtal
4.2 Direkt solljus
Inte godkändVäxelriktaren kan utsättas för direkt solljus
Tillverkarens anvisningar
4.3 Mätprotokoll DC
Inte godkändDokument saknas
ELSÄK-FS 2022:1 (3 kap. 6 §)
4.4 Strängschema
Inte godkändDokument saknas
ELSÄK-FS 2022:1 (3 kap. § 6)
Godkända kontrollpunkter
28/32 Avstånd Ventilation VinkelAC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage dimensioneringAC Kablage förläggningAC kablage skadaAC kablage skarp kantDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddDC Kontakter stressFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKontakterLedare fastspändaMärkningSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänning
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
