Besiktningsrapport

8.8

Installation genom

Skandica Solar

Datum

7 juni 2024

Ort

Hönö, Västra Götalands län

PEN-ledare

Skydd mot beröring

DC Kontakter

95% godkända5% ej godkända

Om installationen

PanelerTrina: TSM-NEG9RC.27

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareSAJ: R6-(3-15K)-T2

TillbehörUndercentral

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Nordmount Panntak: Bärläkt

Anmärkningar

2/24

2.1 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Fel taklutning, ca 40 grader i verkligheten.

Tillverkarens montageanvisningar

2.2 Takkrokarnas CC

Inte godkänd

Korrekt Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 120cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/24

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor

SAJ: R6-(3-15K)-T2

Anmärkningar

1/39

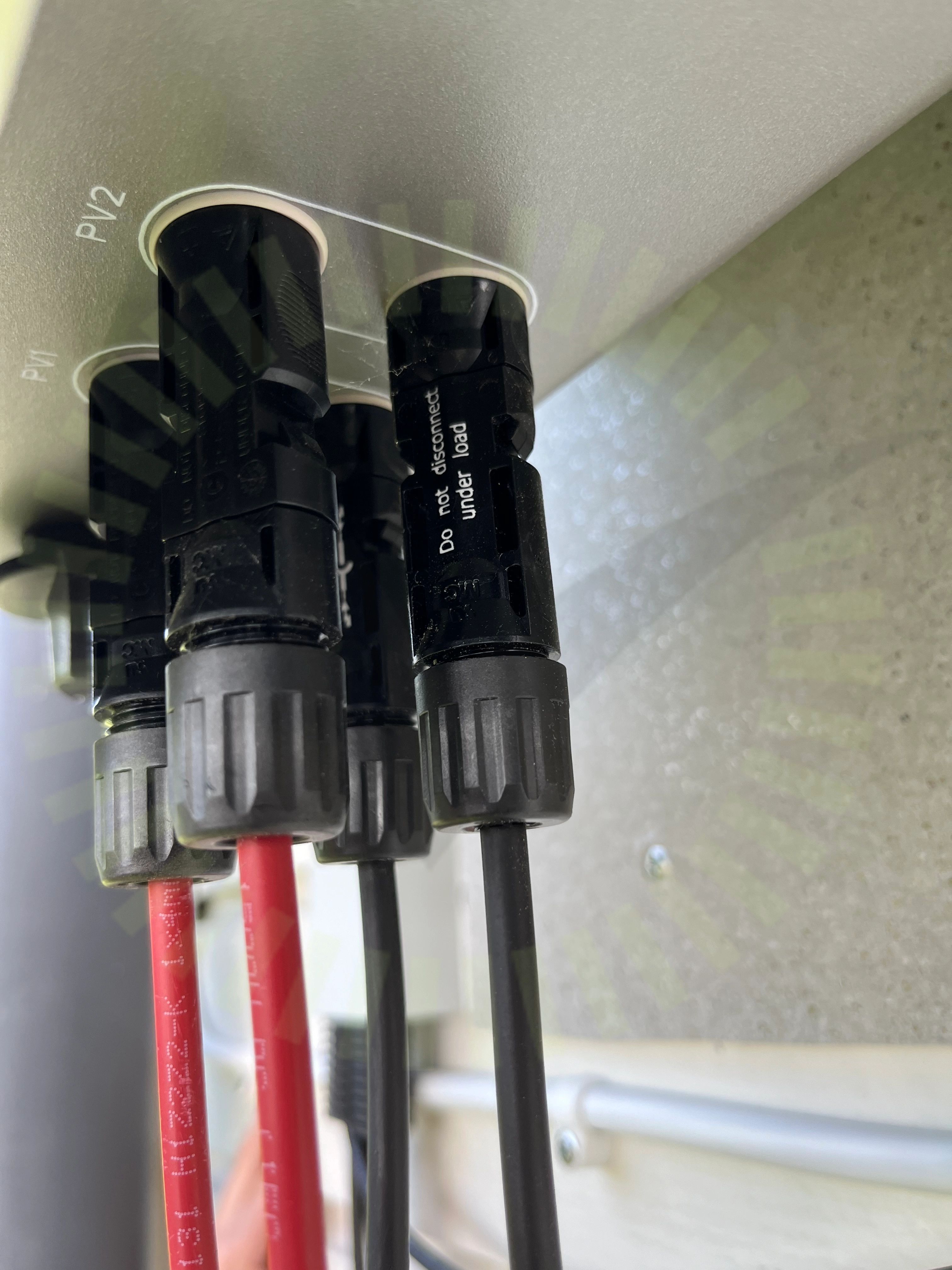

3.1 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

38/39

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Trina: TSM-NEG9RC.27

Godkända kontrollpunkter

14/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Anmärkningar

2/6

5.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

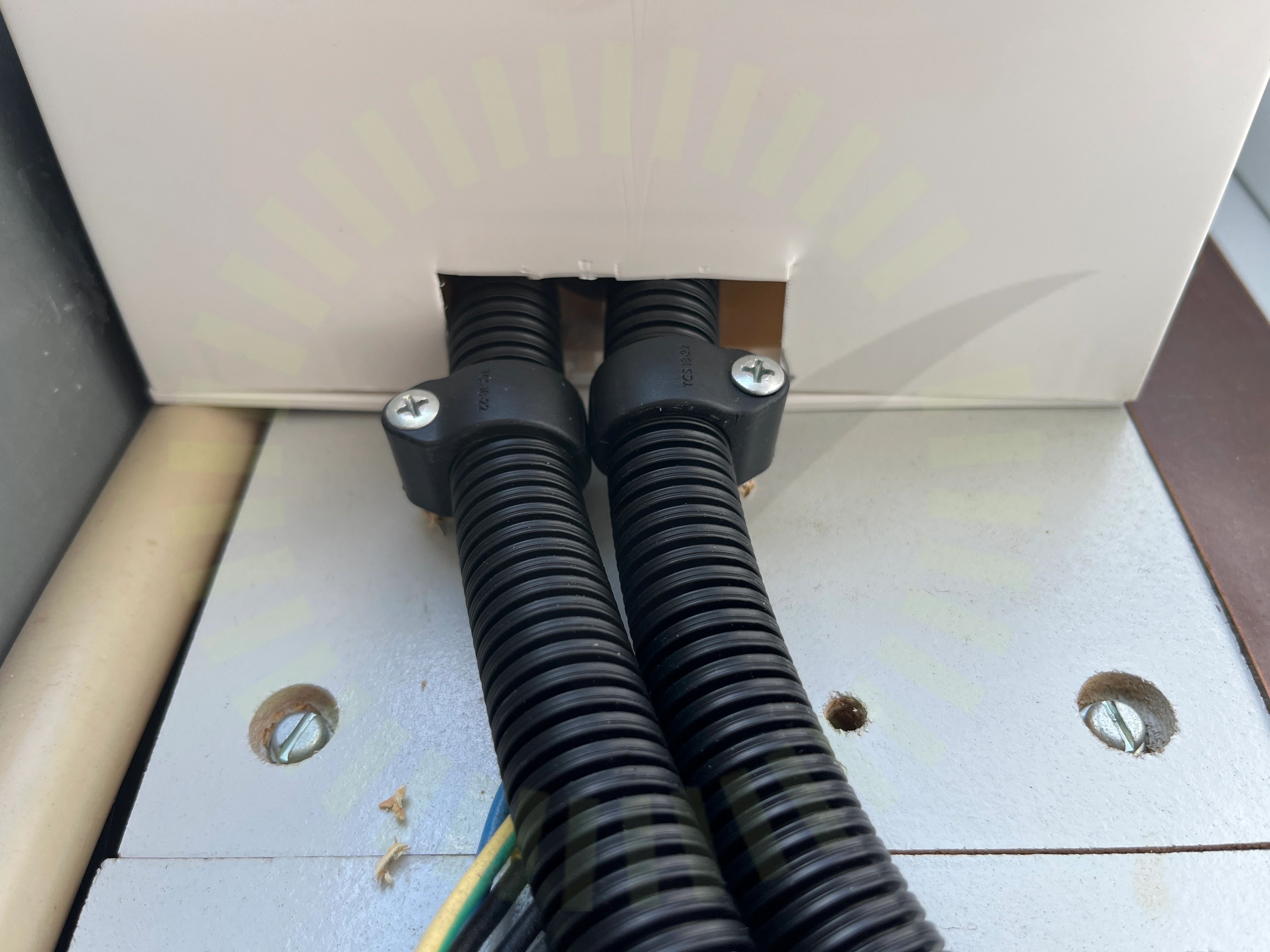

5.2 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.

SS 436 40 00 (412.2.2)

Godkända kontrollpunkter

4/6

InfästningIP-KlassningKabelinföringarPlacering
