Besiktningsrapport

7.9

Installation genom

Sesol

Datum

29 juni 2023

Ort

Helsingborg, Skåne län

Kopplingslåda

Klämmor rätt förläggning

Stress på kontakter

+ 9

84% godkända16% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Falsfäste

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörUndercentral

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

3/16

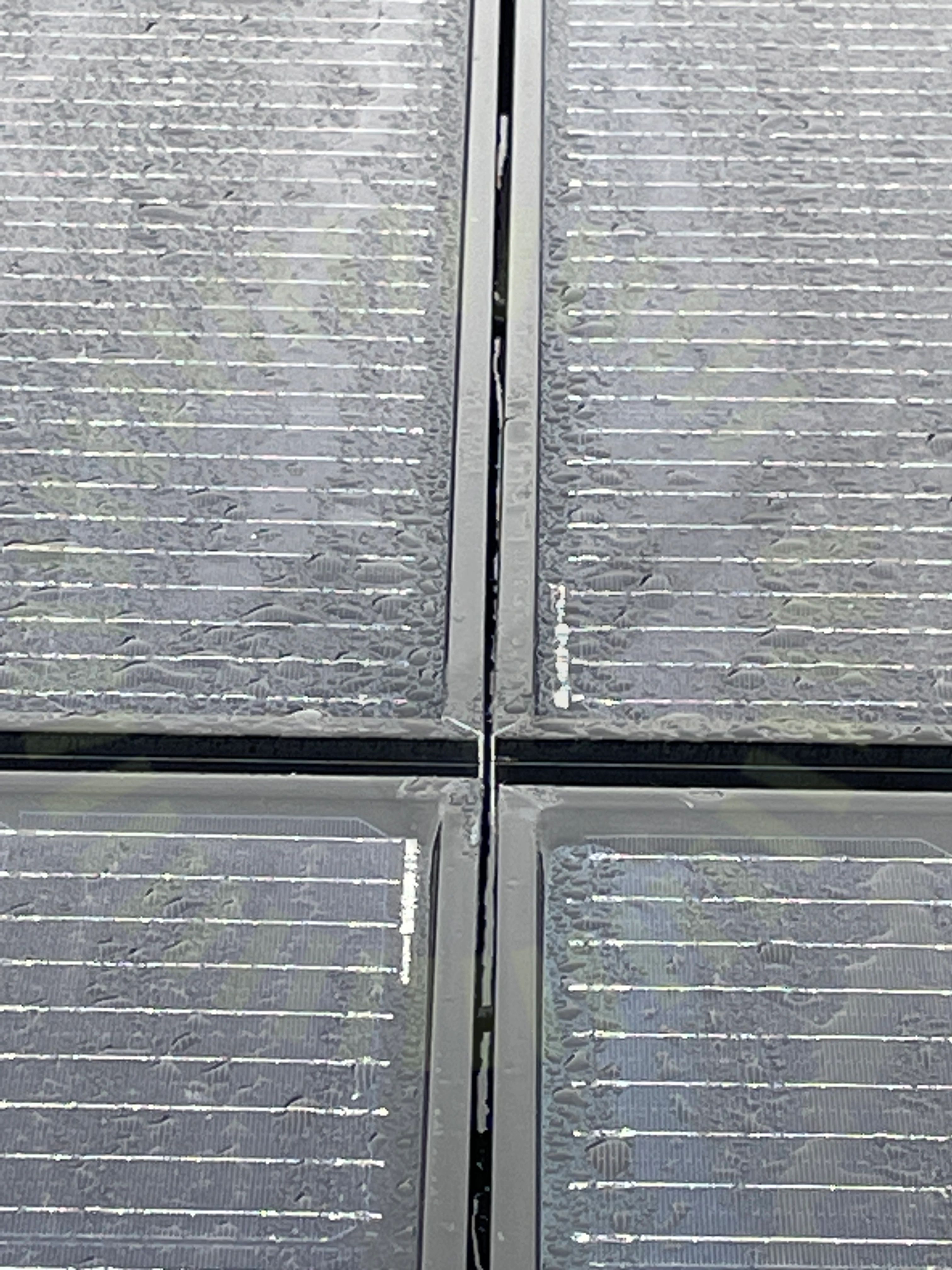

3.1 Mellanrum

Inte godkänd

Paneler är inte separerade med rätt mellanrum.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

3.2 Kopplingslåda

Inte godkänd

Kablage ut från panelens kopplingsdosa är ej uppfäst med tillräckligt stöd.

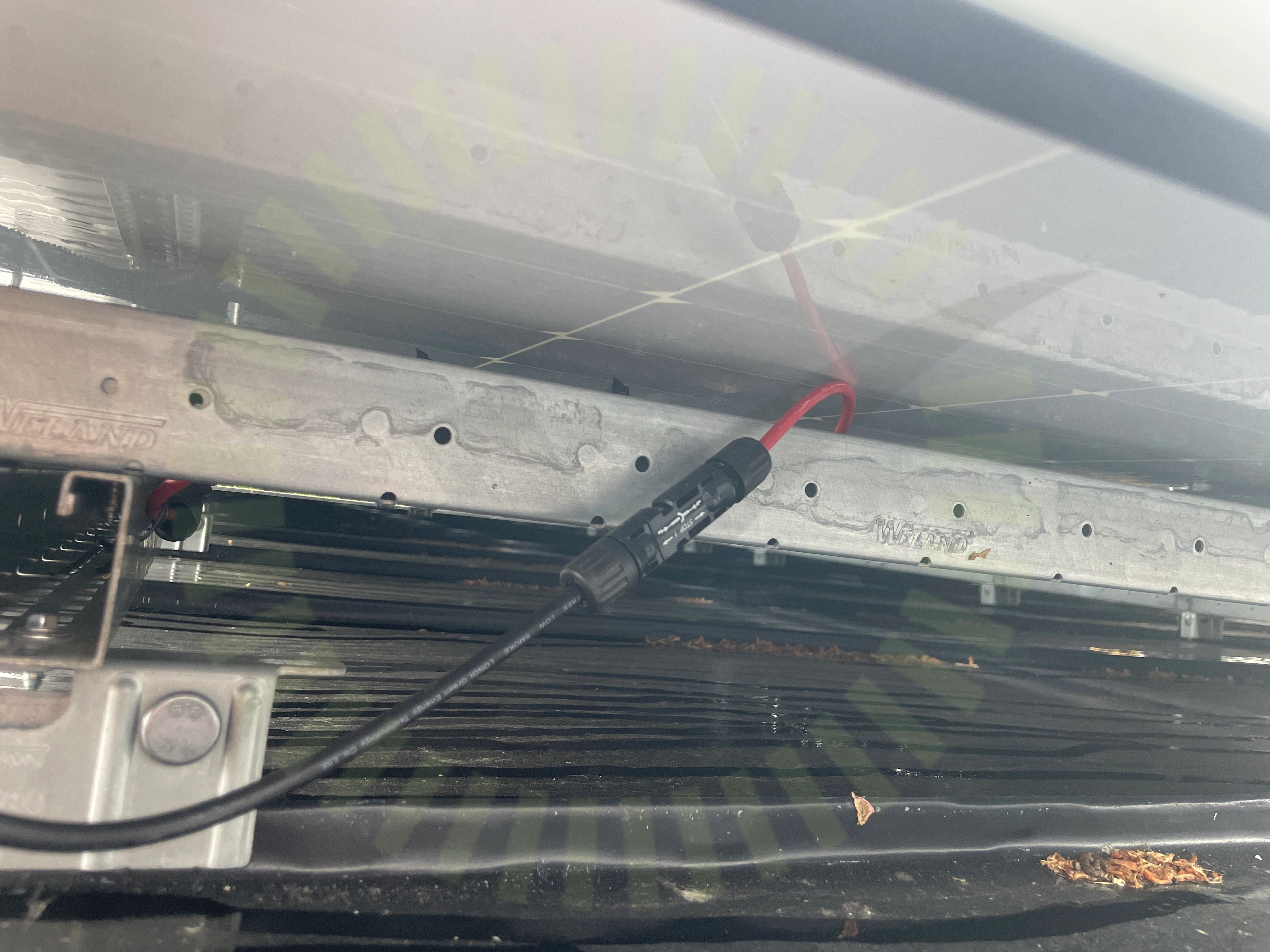

3.3 Stress på kontakter

Inte godkänd

Kontakt hänger fritt i luften. Skapar stress på kontakt.

SS 436 40 00, 712.526

Godkända kontrollpunkter

13/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramSträngförläggningÖverlappning

Tak 1, Weland Stål: Falsfäste

Anmärkningar

6/22

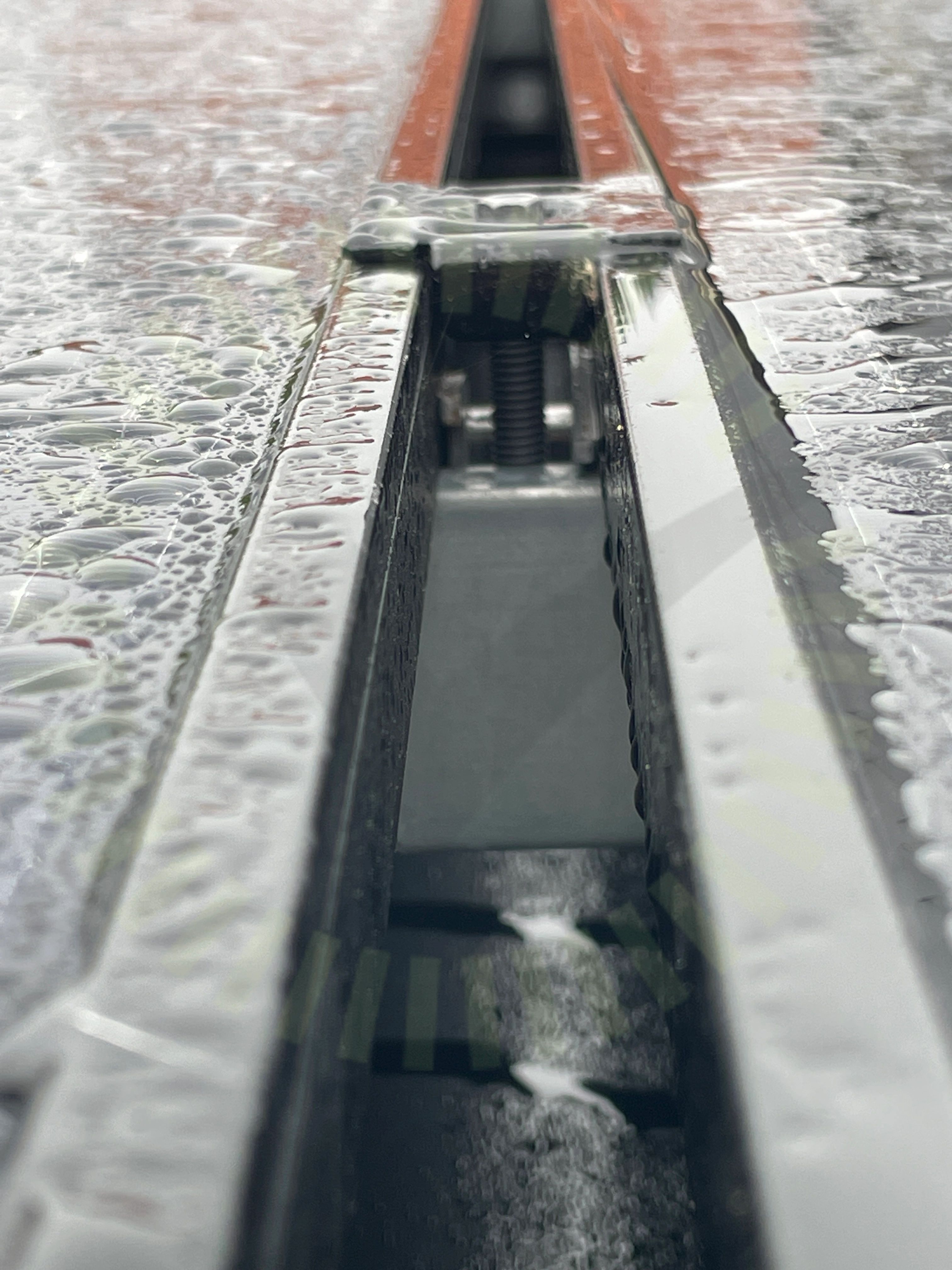

4.1 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

4.2 Falsfästenas CC

Inte godkänd

Korrekt lastberäkning saknas. Kontroll av korrekt mått mot beräkning är inte möjligt.

MA5101 Sid 1 (1) | Version 4 - 221219

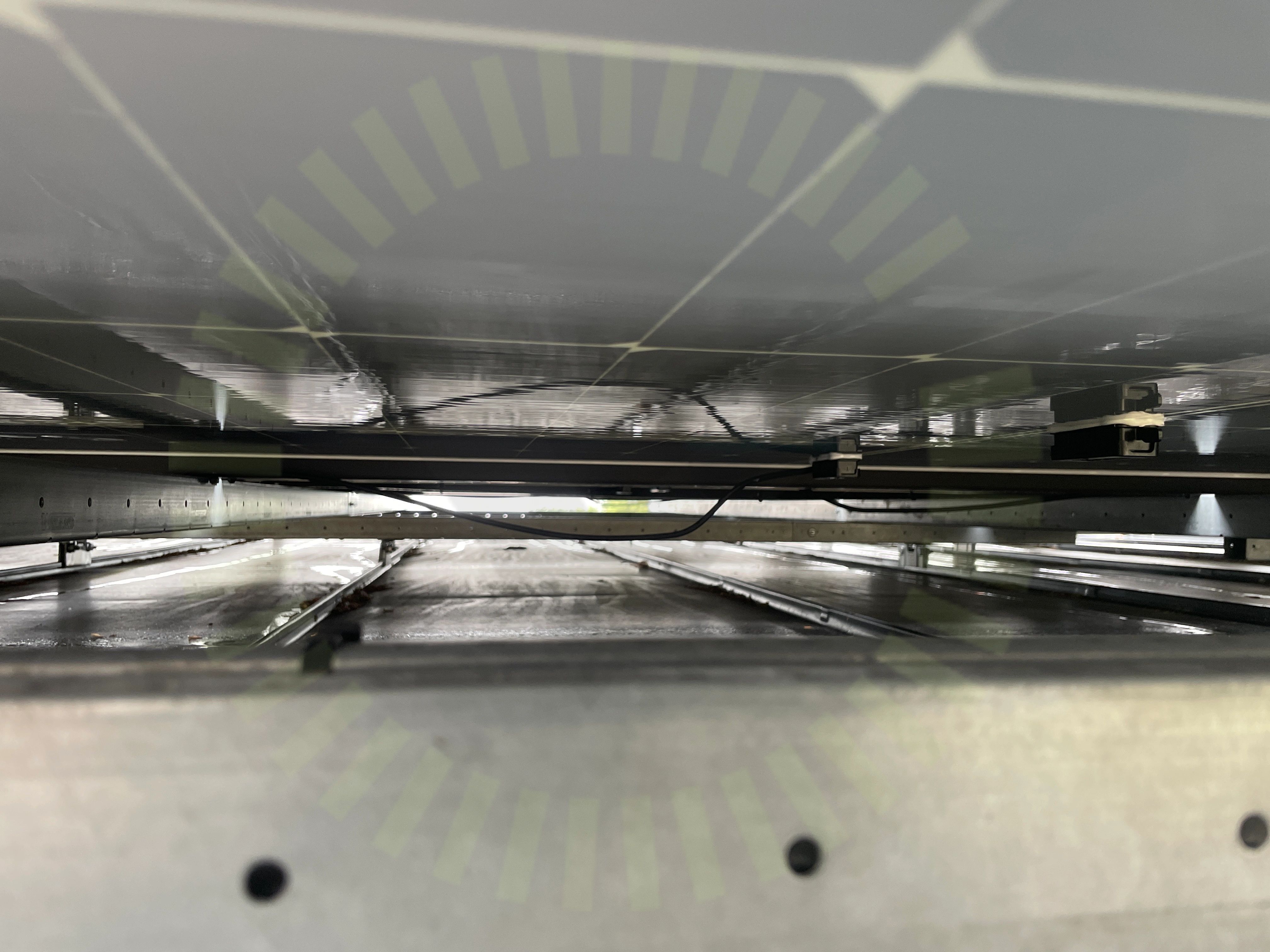

4.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

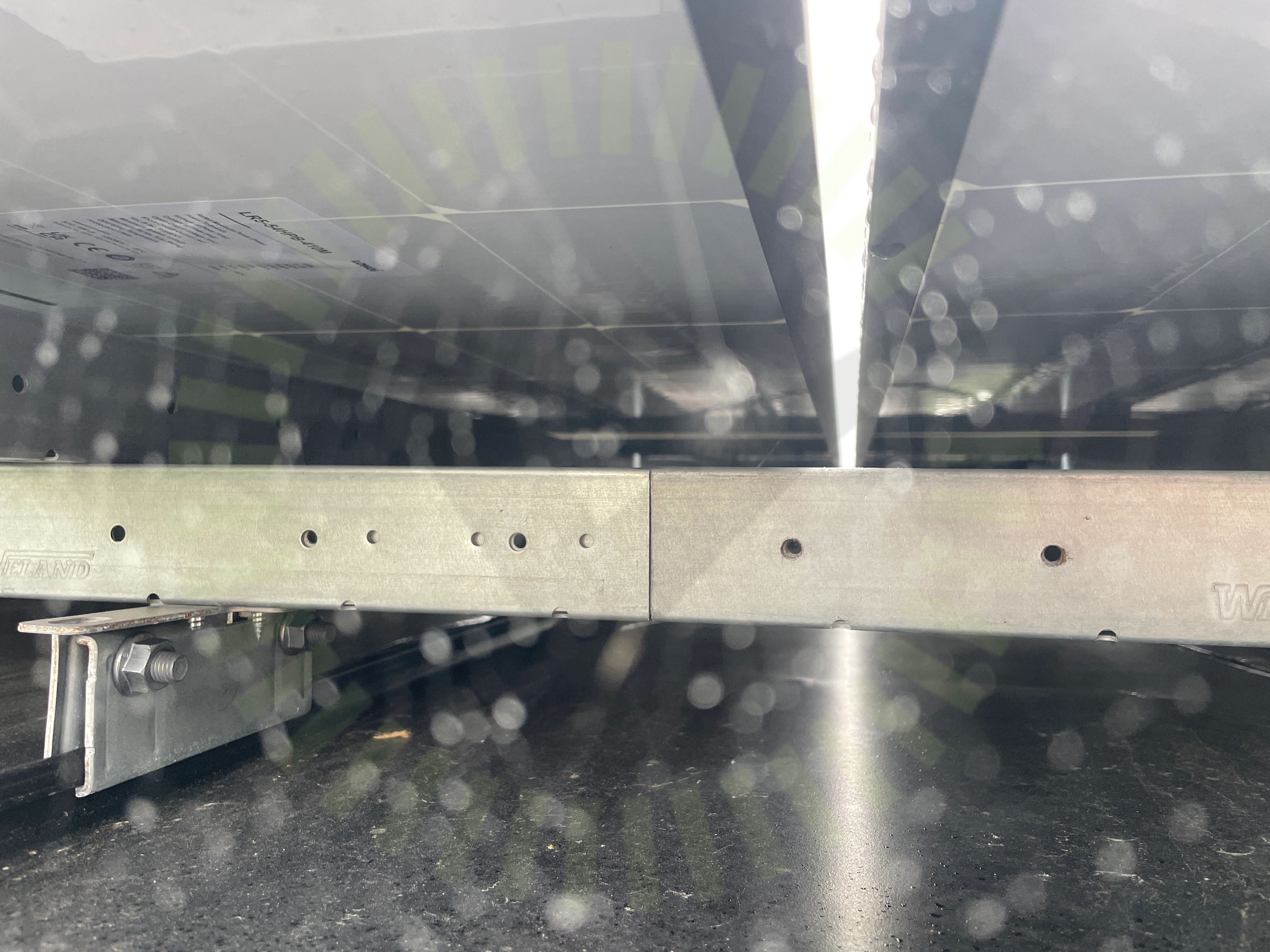

4.4 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.

MA5101 Sid 1 (1) | Version 4 - 221219

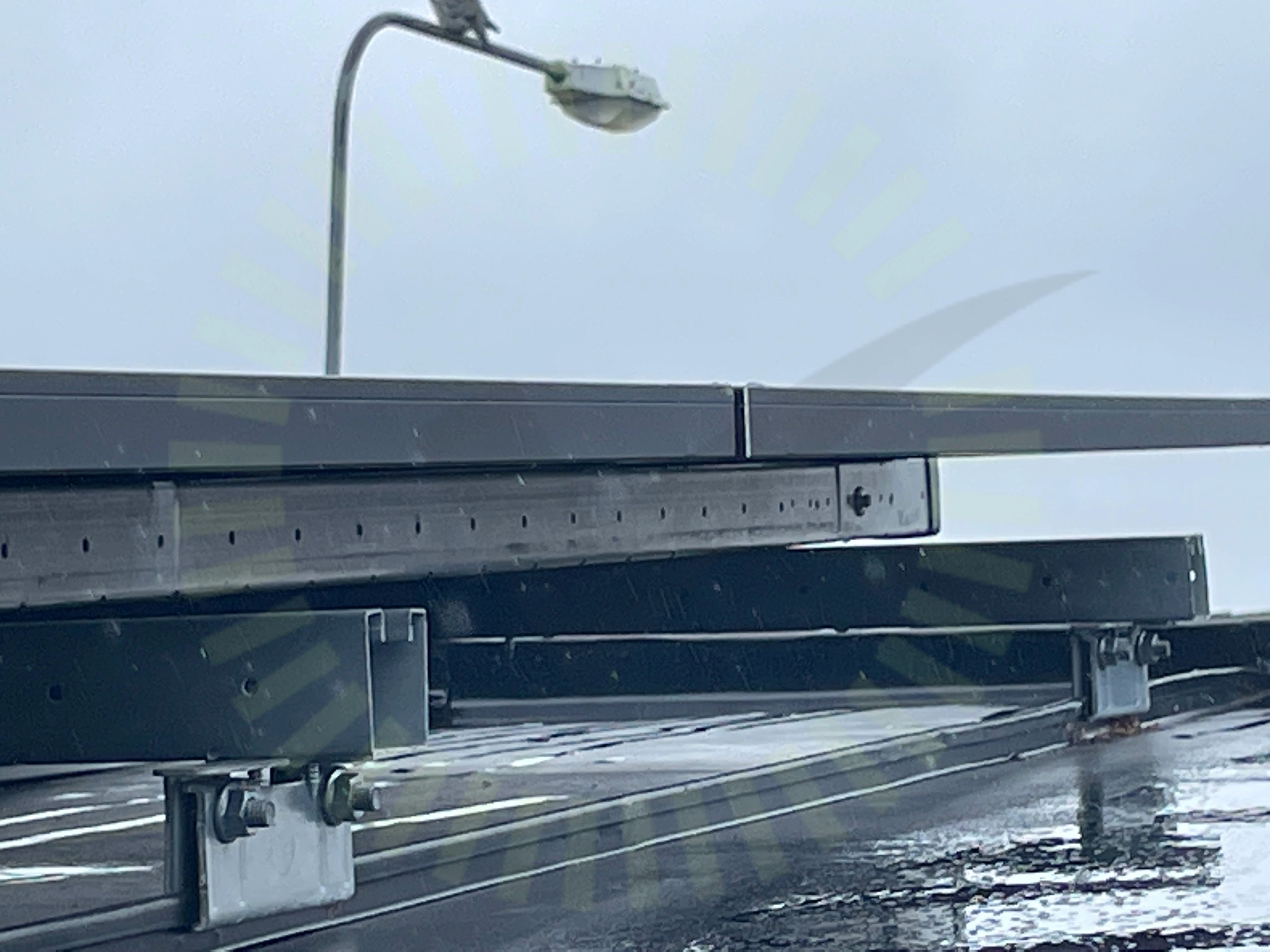

4.5 Skenskarvar korslager

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.

MA5101 Sid 1 (1) | Version 4 - 221219

4.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning är ej gjord efter installerat system.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

15/22

DC kabel förläggningFalsinfästningFrämmande materialFöremål mellan skena och panelramMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas infästning korslagerSkenornas överhängSkenornas överhäng korslagerVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22

Underbyggnad

Undercentral

Anmärkningar

2/8

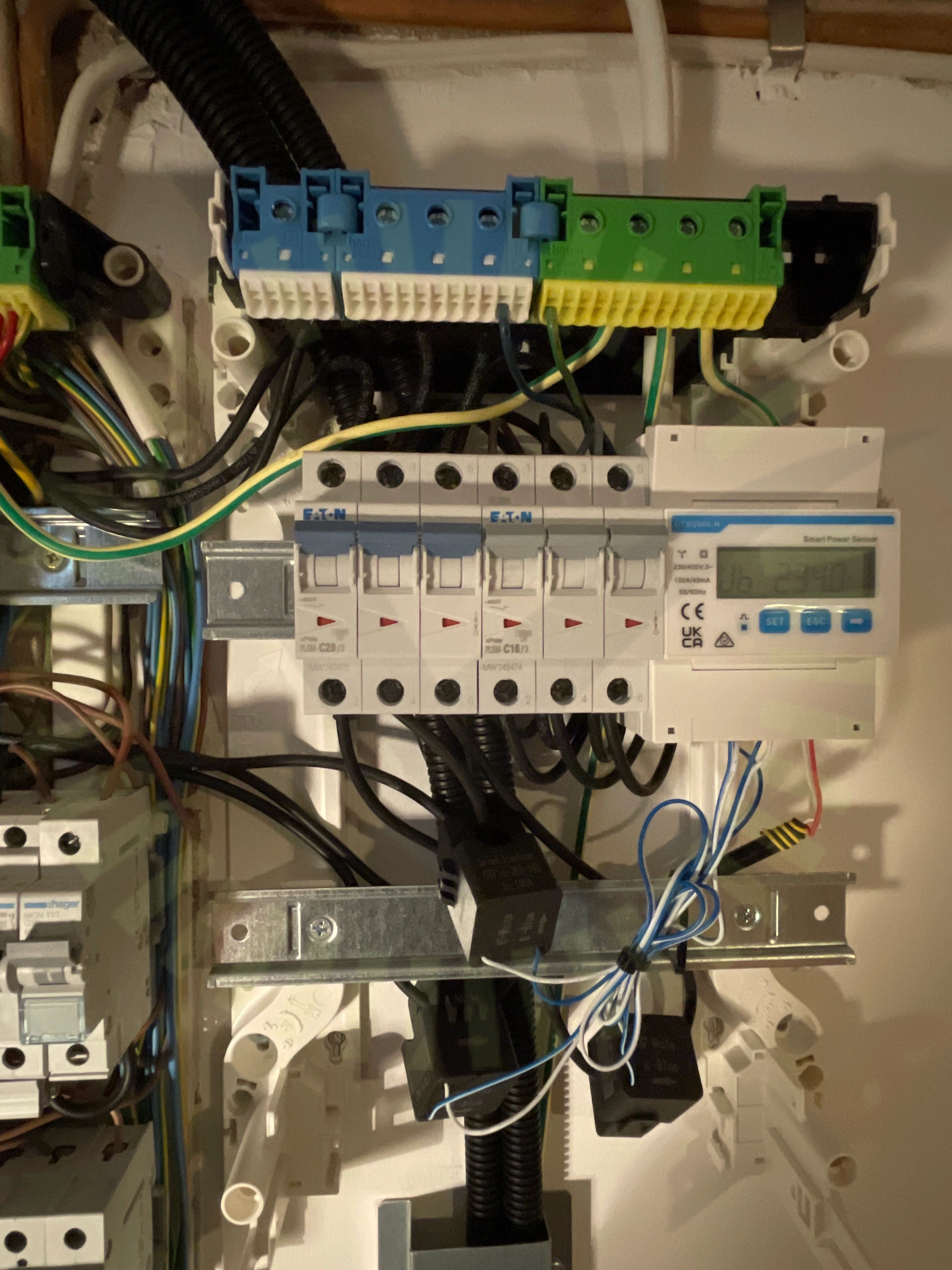

5.1 Brytare

Inte godkänd

Frånskiljare saknas för undercentral.

SS 436 40 00 (132.10)

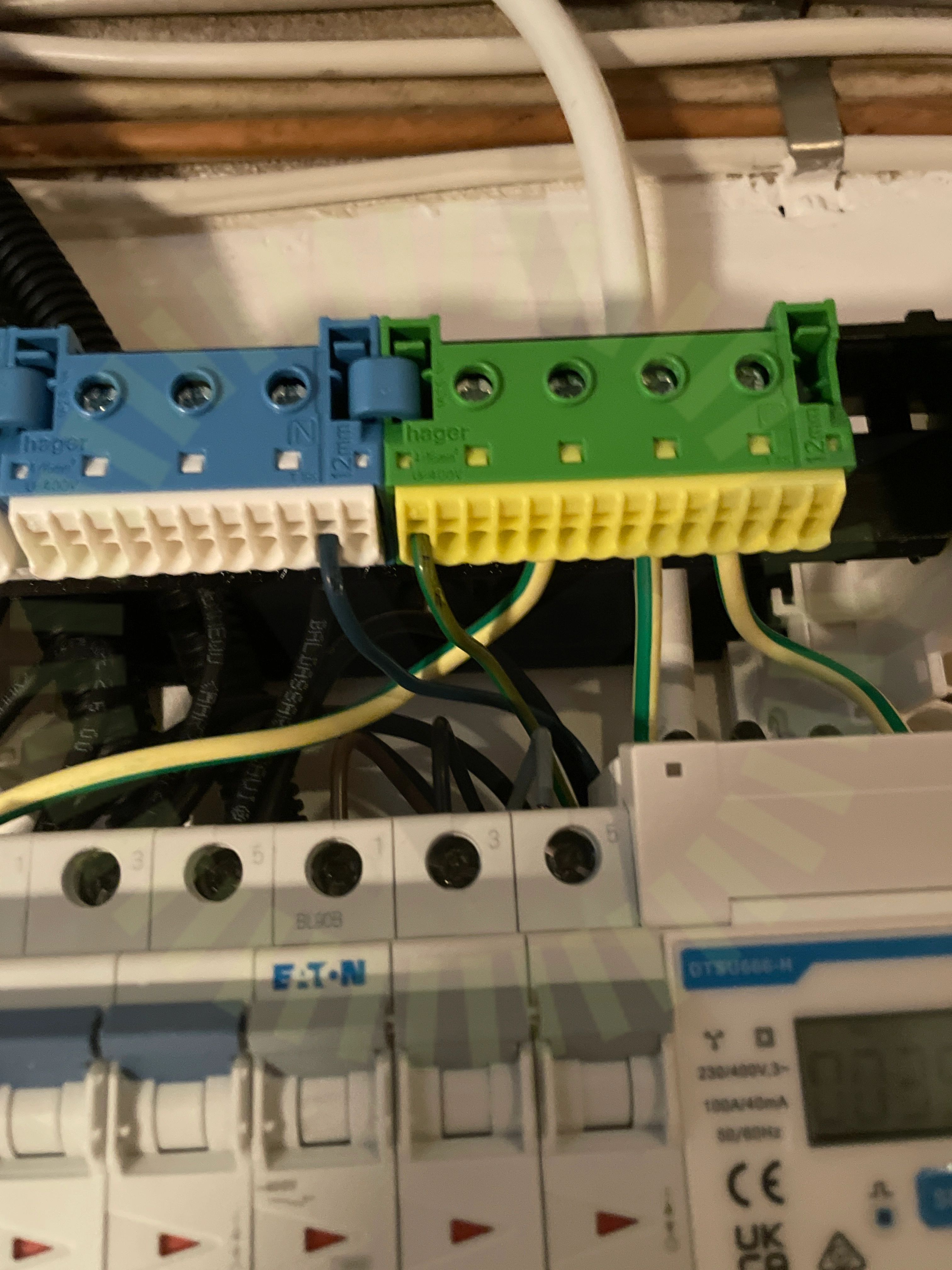

5.2 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4, 543.4.1

Godkända kontrollpunkter

6/8

BöjradieFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

6.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid anslutningspunkt.

SS 436 40 00 (712.514.101)

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas på kapsling där växelriktare är ansluten.

SEK 457, Sida 42

Godkända kontrollpunkter

2/5

Missvisande varselmärkningVarning för likspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

3/33

7.1 DC Kontakter anslutning

Inte godkänd

Kontakter får ej bottnas.

7.2 Genomföringar

Inte godkänd

Genomföring inte tätad.

7.3 Uppskalad ledare

Inte godkänd

Ledare är olämpligt långt uppskalade.

Godkända kontrollpunkter

30/33

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSmartmätareSträngdesignSäkringsdimensionSäkringsdimensionVentilationVäderbeständigt material
