Besiktningsrapport

7.2

Installation genom

1KOMMA5°

Datum

2 februari 2024

Ort

Brantevik, Skåne län

Uppfästning av kablage

Optimerare: Dragavlastade

AC kablage förläggning

+ 9

85% godkända15% ej godkända

Om installationen

PanelerSunTech: STPXXXS - B60/Wnh

PanelerSunTech: STPXXXS - A60/Wfhb

PanelerSunTech: STPXXXS - B72/Vnhb

OptimerareSolarEdge: P300-P505

MontagesystemK2 SingleRail med Weland Läktfäste

VäxelriktareSolarEdge: SE(5-10K)-RWB48

BatteriLG: RESU10

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/12

2.1 Uppfästning av kablage

Inte godkänd

Kablage mellan batteri och växelriktare är inte lämpligt uppfäst.

Godkända kontrollpunkter

11/12

Avstånd närliggande objektAvstånd till växelriktareBatteriets lockDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorTillgång till batterietUtrymmeVäderskydd

Tak 1, K2 SingleRail med Weland Läktfäste

Anmärkningar

6/24

3.1 Korslager: Skenornas överhäng

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

3.2 Skenornas överhäng

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt lastberäkning med överhäng går inte att ta fram från tillverkarna. Produktgarantier från tillverkare är inte giltiga.

3.3 Skenors avstånd till varandra korslager

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd inte tillgängligt.

Snö- och vindlastberäkning

3.4 Snö- och Vindlastberäkning

Inte godkänd

Två olika montagesystem är blandade. Lastberäkning från tillverkarnas program som är underlag för korrekt montage går ej att ta fram.

3.5 Skenornas infästning

Inte godkänd

Två olika montagesystem är blandade. Tillverkarna tillåter inte att systemen blandas och en korrekt infästning mellan de båda systemen saknas. Produktgarantier från tillverkare är inte giltiga.

3.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

17/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKorslager: Skenornas infästningLäktinfästningMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenskarvarTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/24

Underbyggnad

Tak 1, SolarEdge: P300-P505

Anmärkningar

1/6

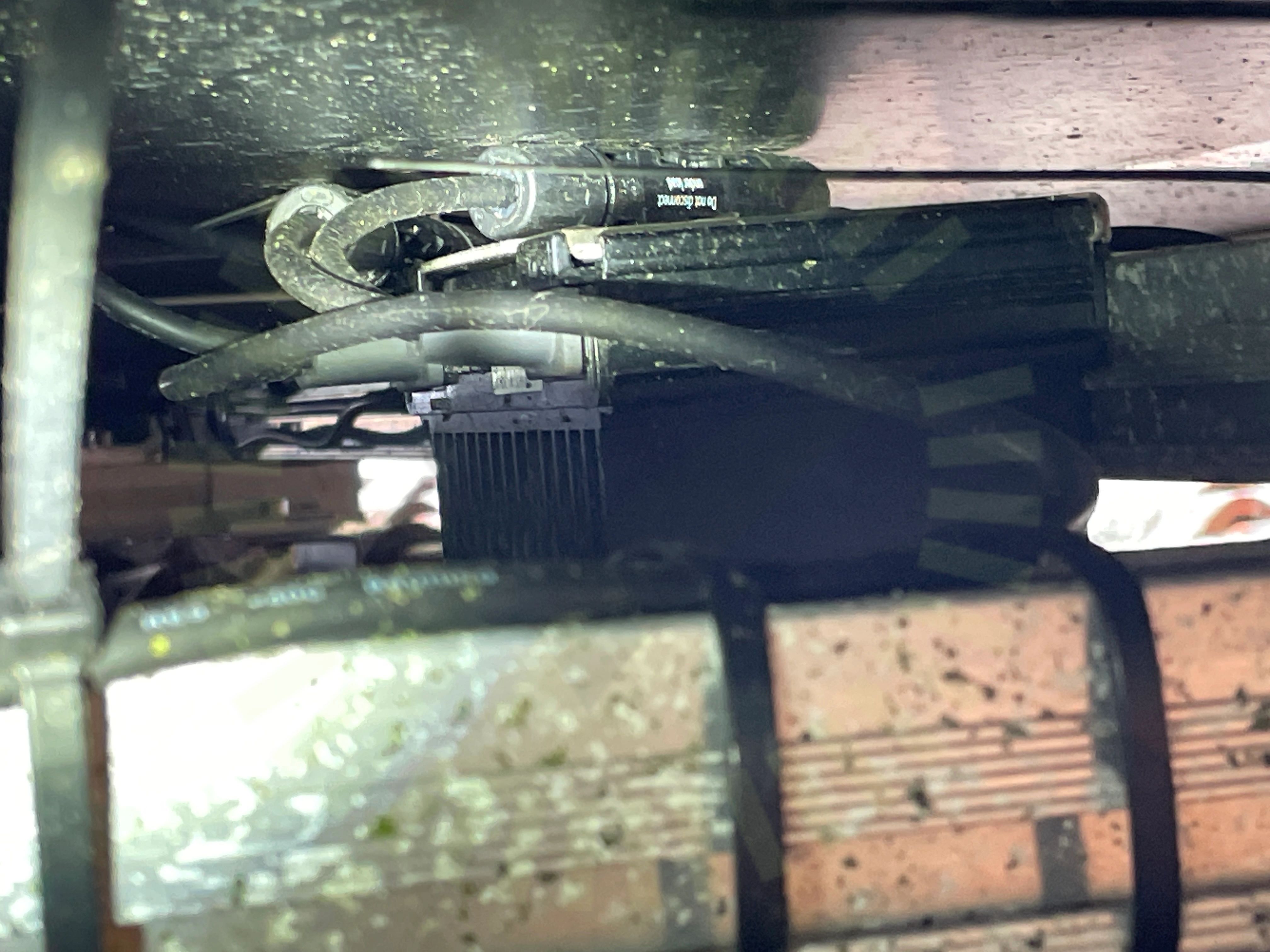

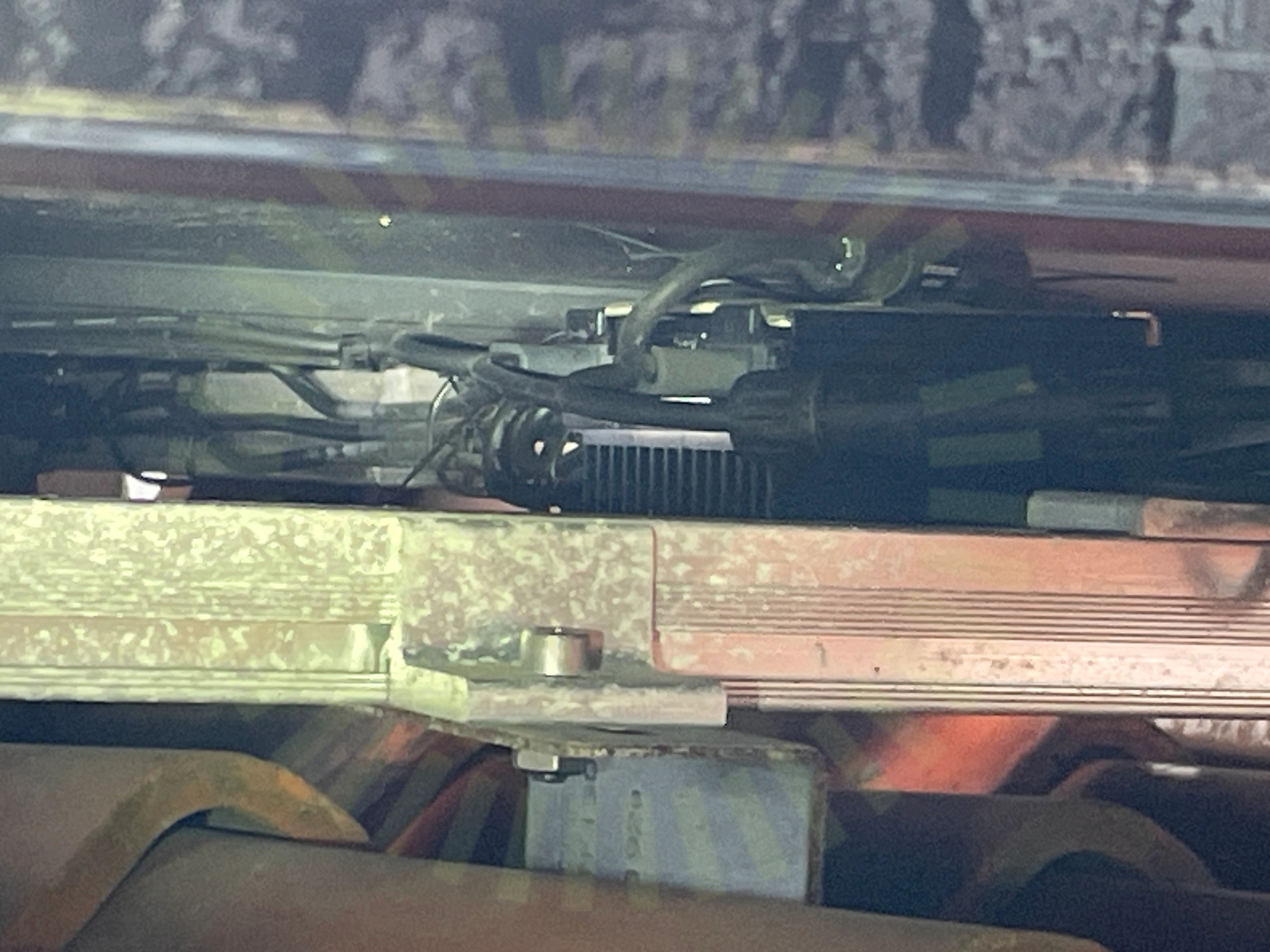

4.1 Optimerare: Dragavlastade

Inte godkänd

Kablarna skall vara dragavlastade för att det inte ska uppstå problem med optimerarnas utgångar. Förekommer generellt under samtliga panelfält.

Tillverkarens anvisningar

Godkända kontrollpunkter

5/6

KompatibilitetOptimerare: Fastsäkring av produktOptimerare: KontakterOptimerare: PlaceringOptimerare: Skada

Tak 1, SunTech: STPXXXS - A60/Wfhb

Anmärkningar

2/16

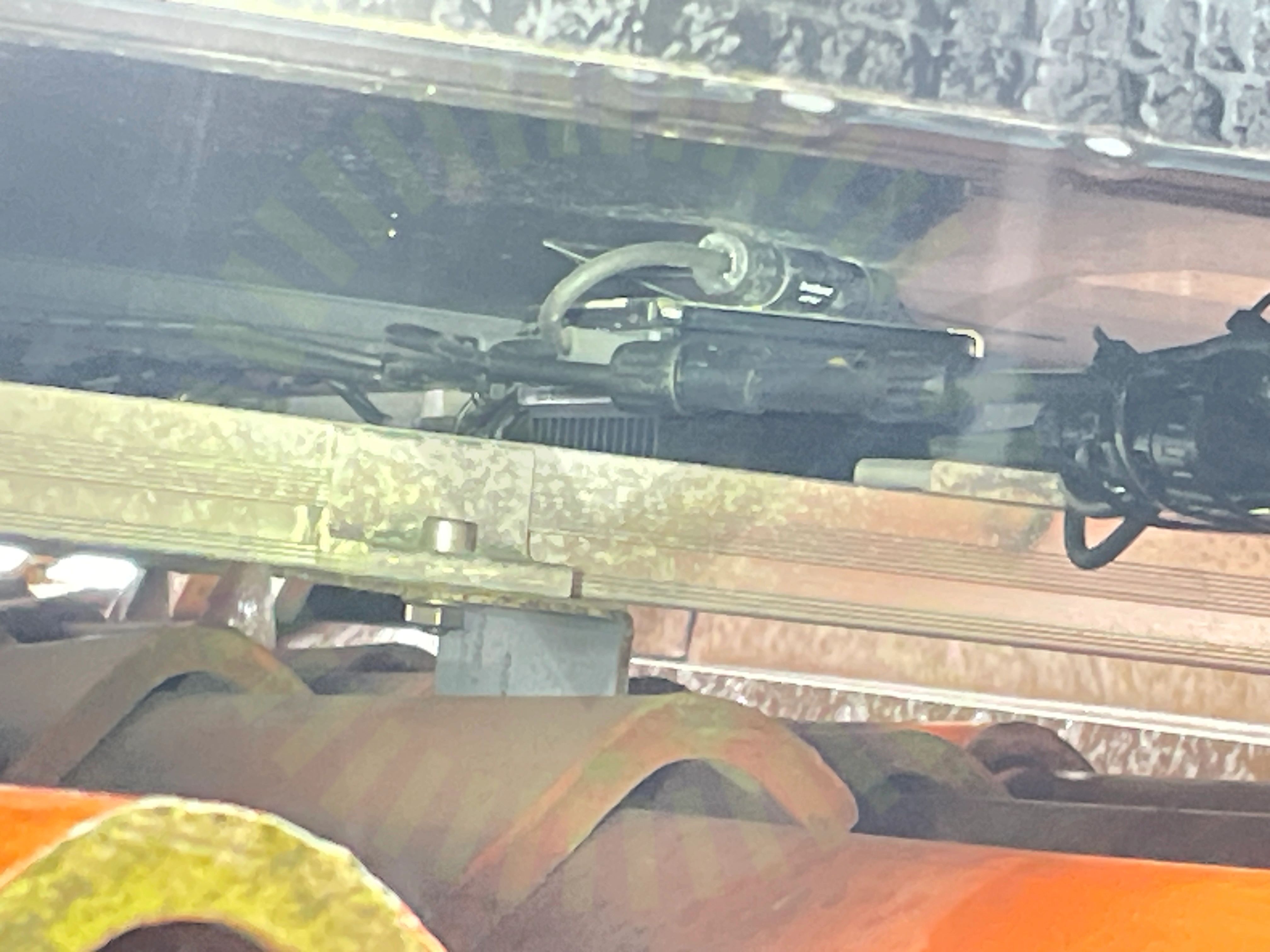

5.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mot panelens undersida.

SunTech: Installation-Manual GLOBAL 2021-01-01, Sida 4

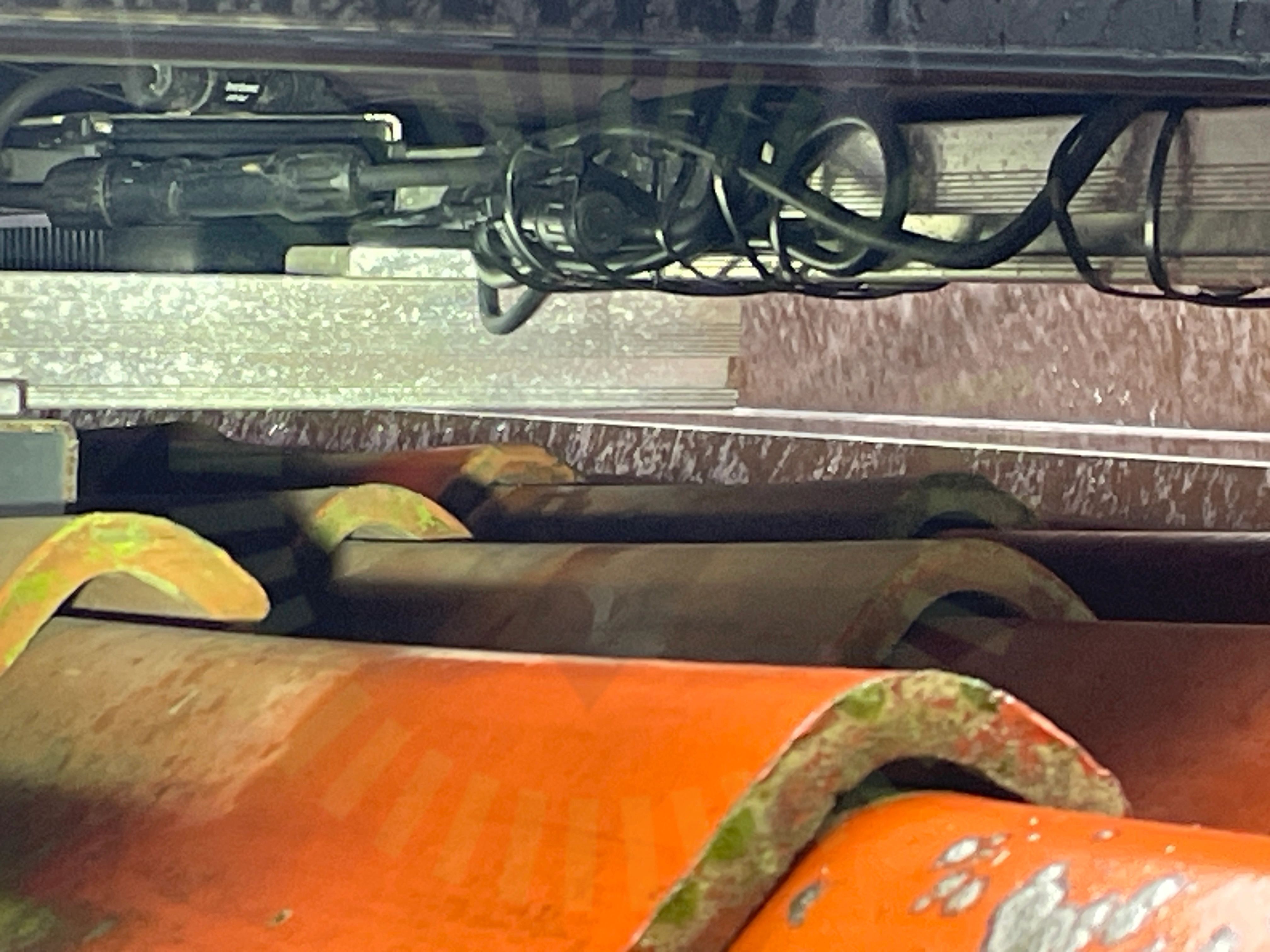

5.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

Godkända kontrollpunkter

14/16

Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, SunTech: STPXXXS - B60/Wnh

Anmärkningar

4/17

6.1 Föremål mot bakstycke

Inte godkänd

Kontakter trycker mellan optimerare och panelens undersida generellt under samtliga panelfält.

SunTech: Installation-Manual GLOBAL 2021-01-01, Sida 4

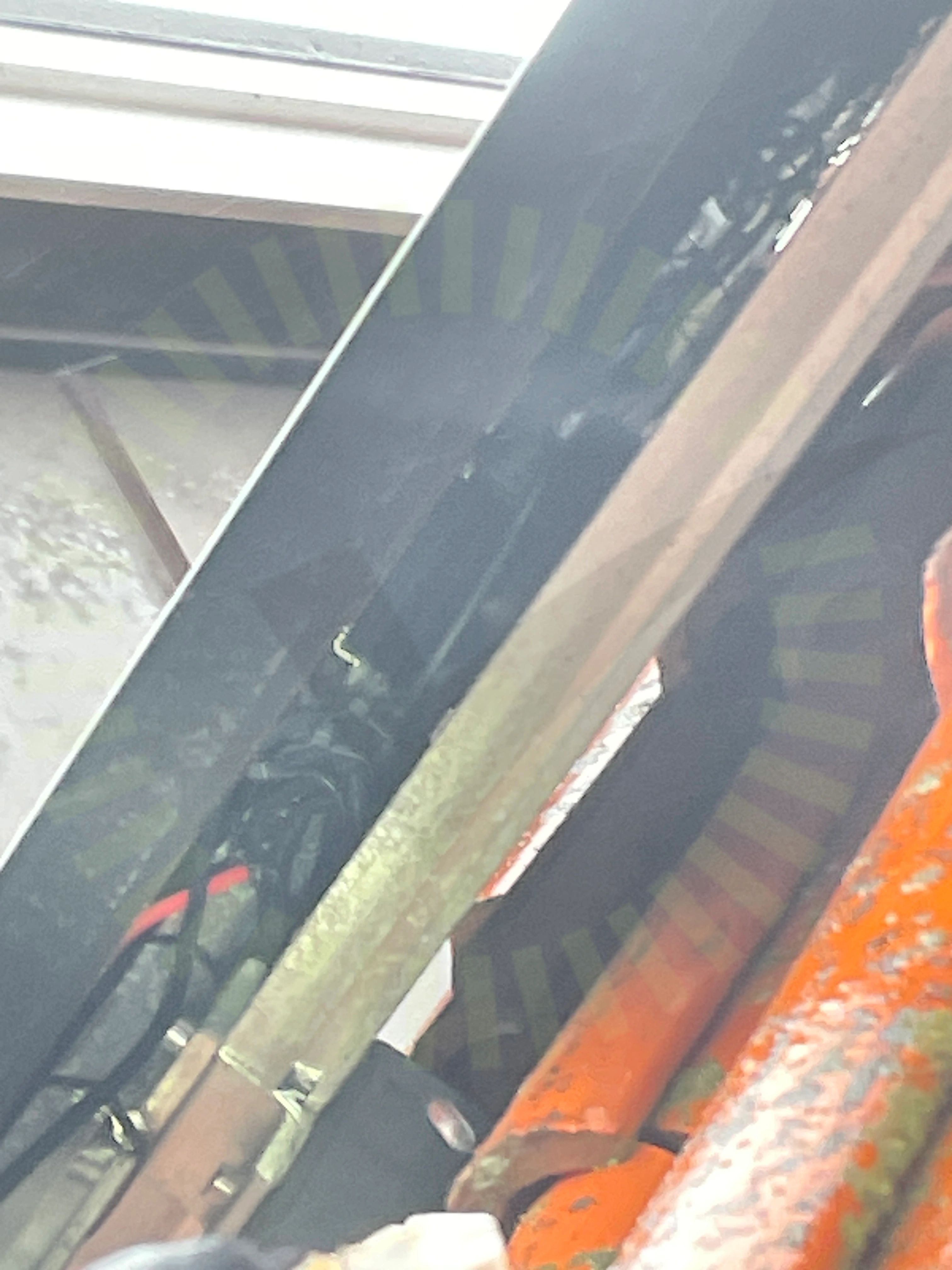

6.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje. Förekommer vid flertalet ställen under samtliga panelfält.

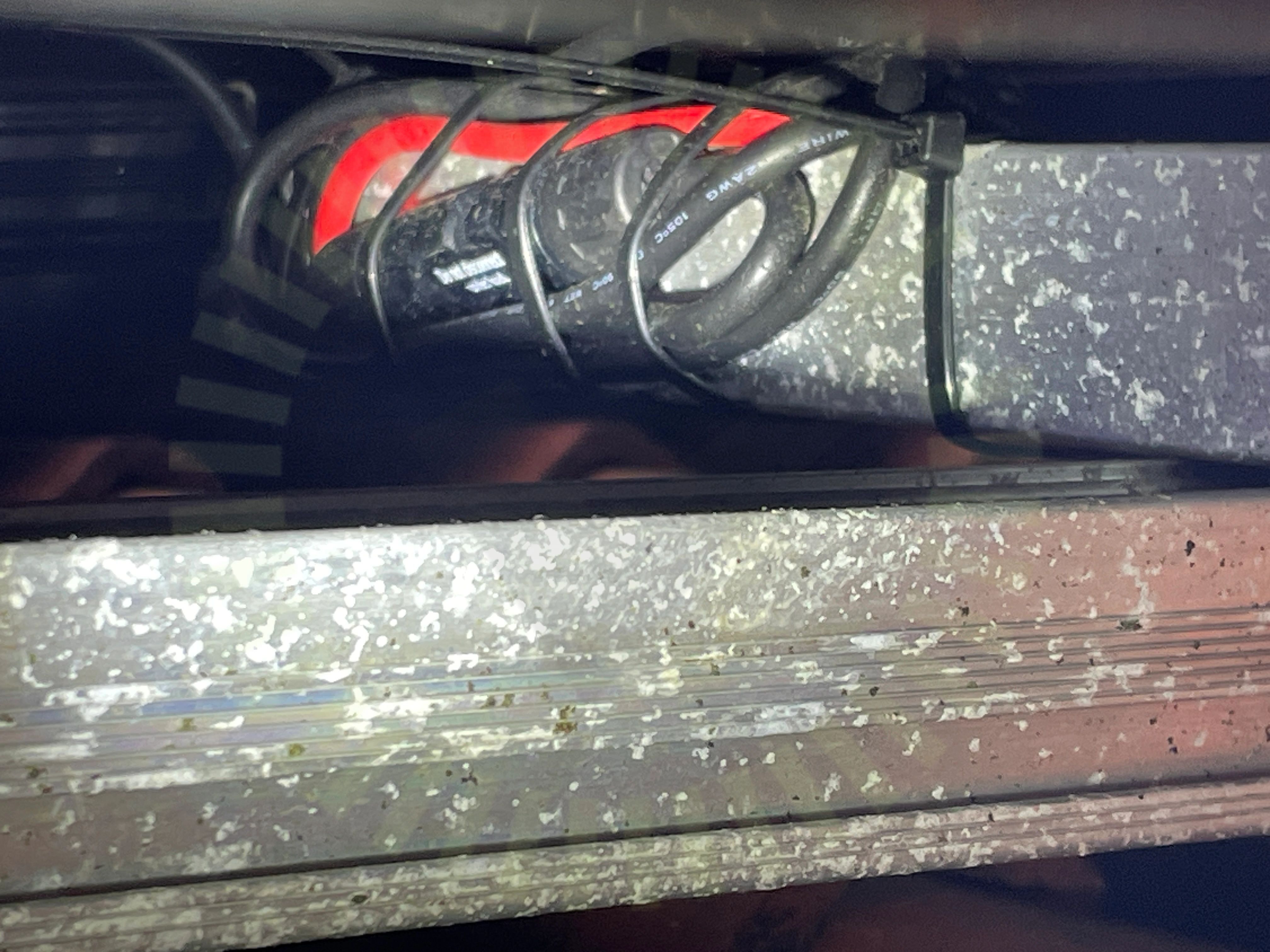

6.3 Panelkablaget böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SS 436 40 00 (522.8.3)

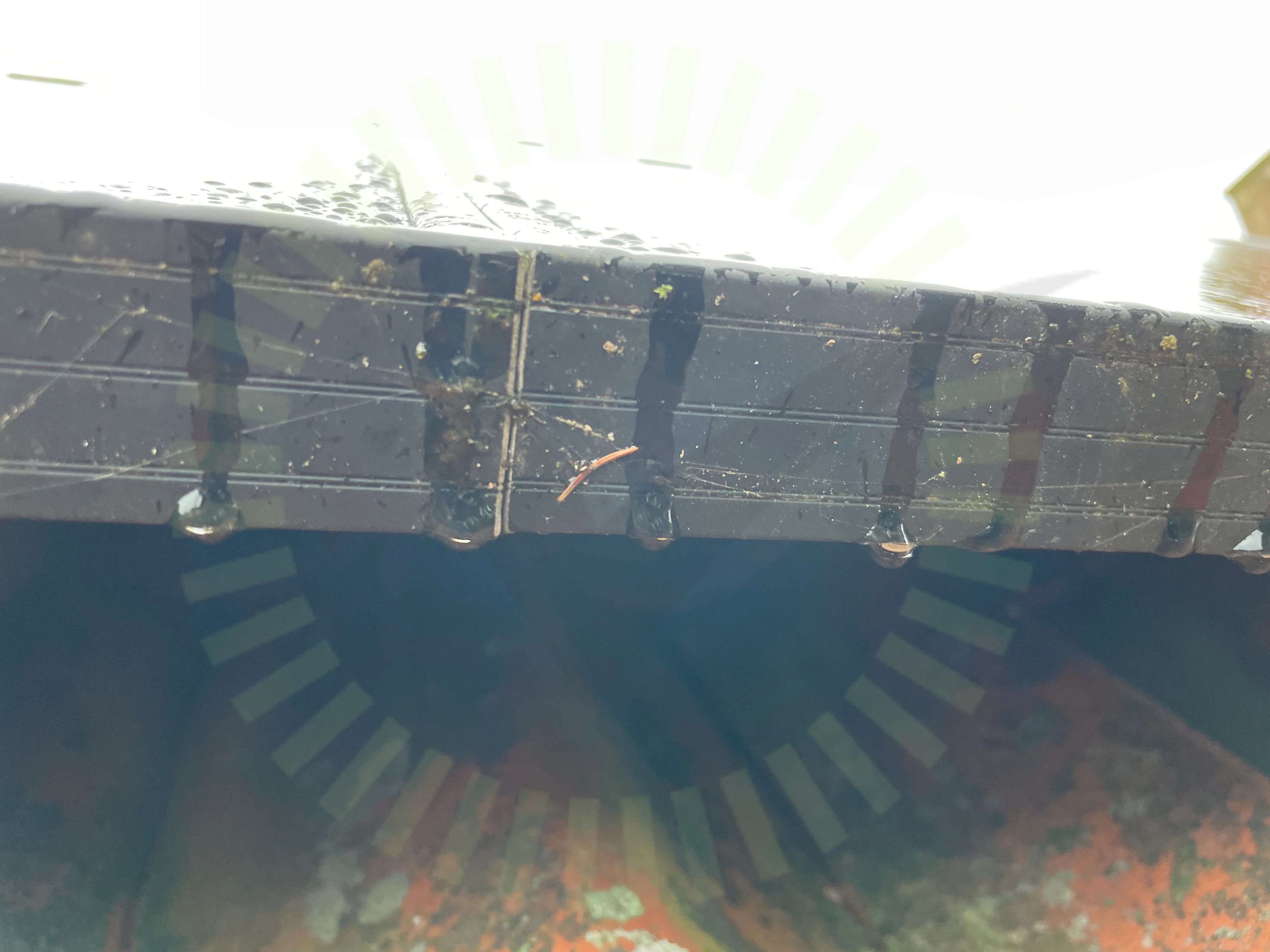

6.4 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra generellt.

SunTech: Installation-Manual GLOBAL 2021-01-01, Sida 4

Godkända kontrollpunkter

13/17

Avstånd till havDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, SunTech: STPXXXS - B72/Vnhb

Anmärkningar

2/17

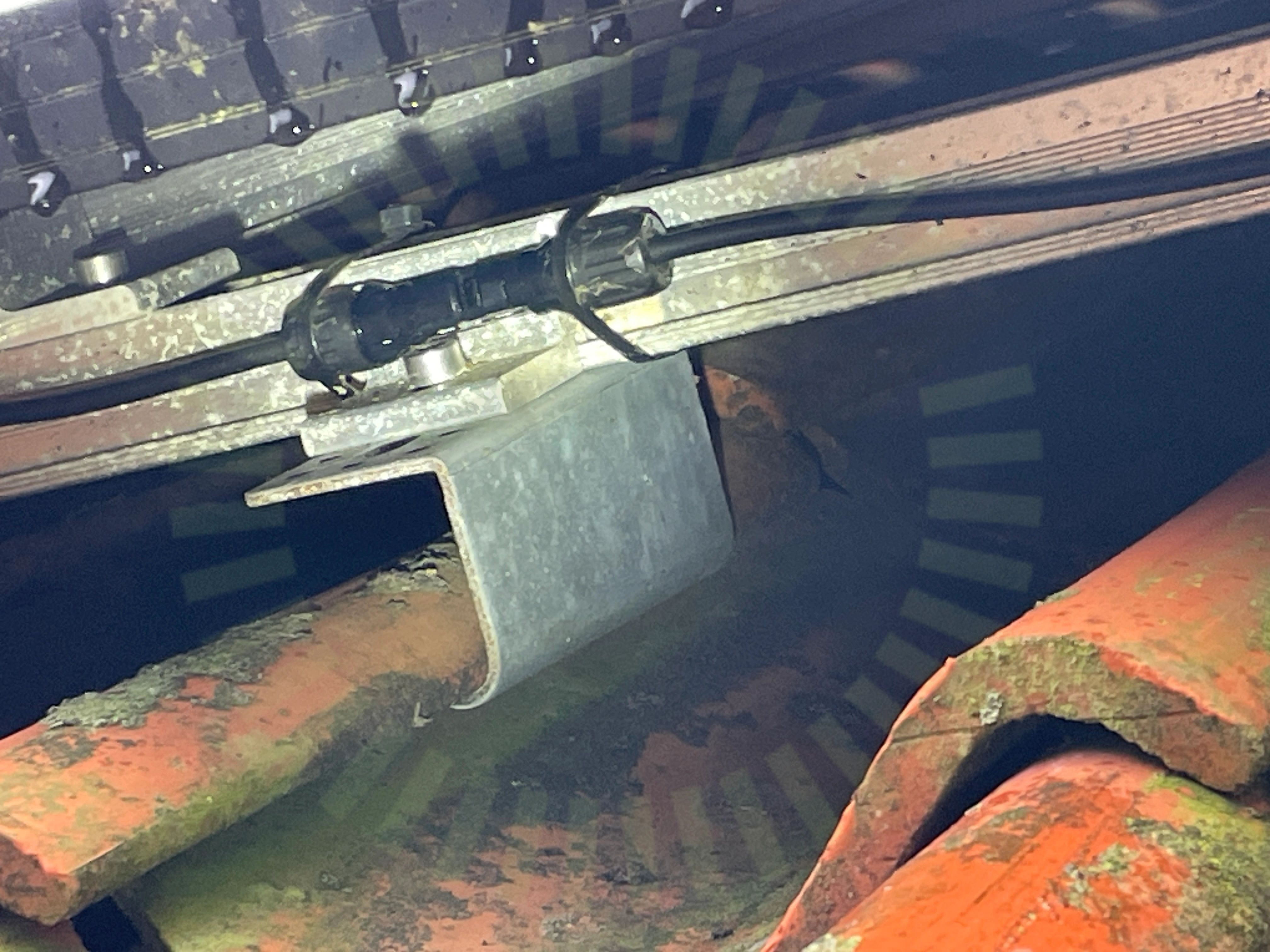

7.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

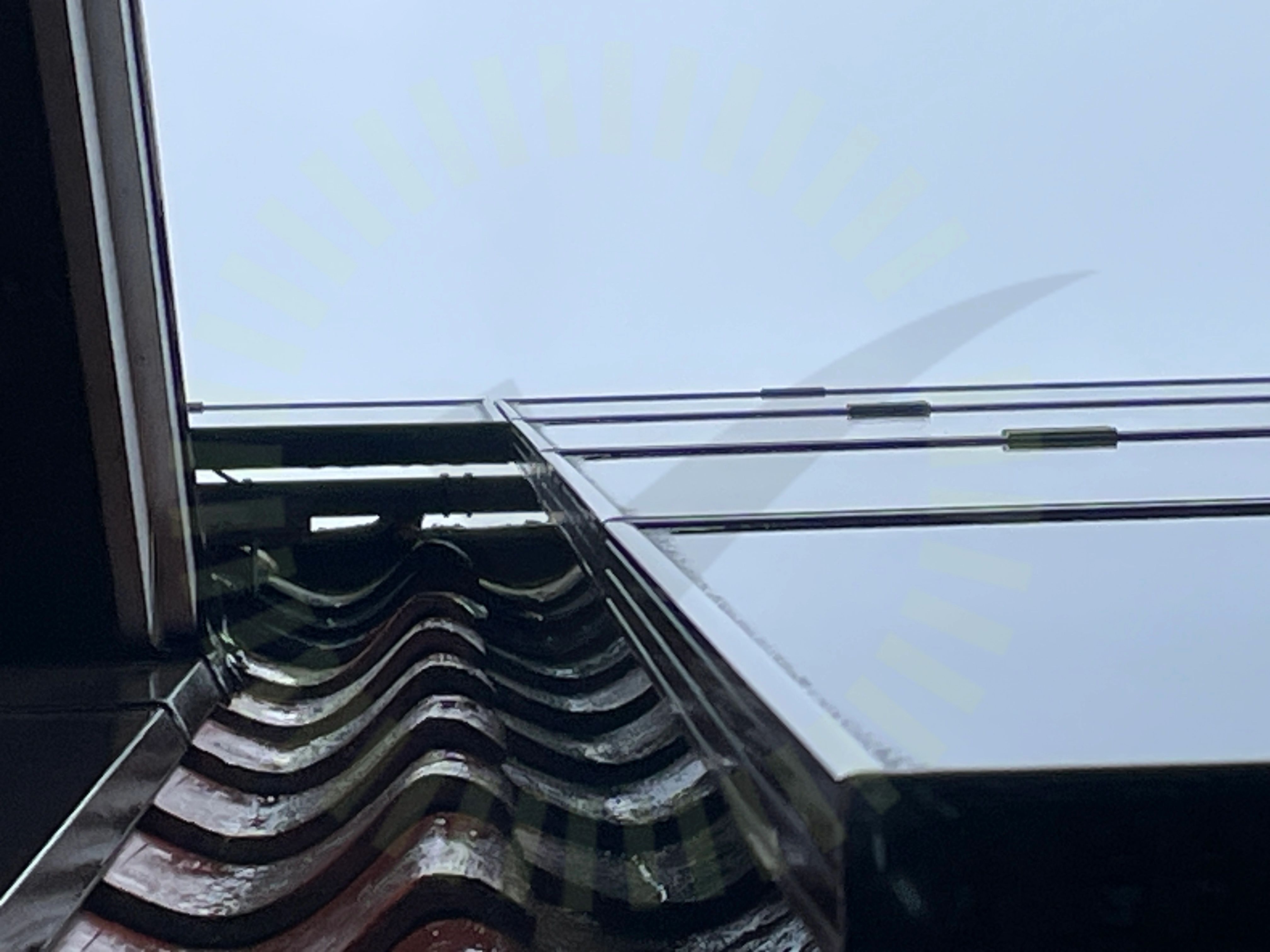

7.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

SunTech: Installation-Manual GLOBAL 2021-01-01, Sida 4

Godkända kontrollpunkter

15/17

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Varselmärkning

Anmärkningar

2/4

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

8.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4

Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

1/33

9.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot golvet och påfrestar växelriktarens anslutning.

Godkända kontrollpunkter

31/33

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/33

Strängdesign
