Besiktningsrapport
8.8
Installation genom
1KOMMA5°
Datum
2 februari 2024
Ort
Brantevik, Skåne län
Uppfästning av kablage
AC kablage förläggning
Informering av solceller
Varning för likspänning
92% godkända
8% ej godkända
Om installationen
Växelriktare
SolarEdge: SE(5-10K)-RWB48
Batteri
LG: RESU10
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Batteri
Anmärkningar
1/12
1.1 Uppfästning av kablage
Inte godkänd
Kablage mellan batteri och växelriktare är inte lämpligt uppfäst.
Godkända kontrollpunkter
11/12
Avstånd närliggande objekt
Avstånd till växelriktare
Batteriets lock
DC anslutning
Fastsäkring av produkt
Lutning
Signalkabel batteri
Skador
Tillgång till batteriet
Utrymme
Väderskydd
Varselmärkning
Anmärkningar
2/4
2.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

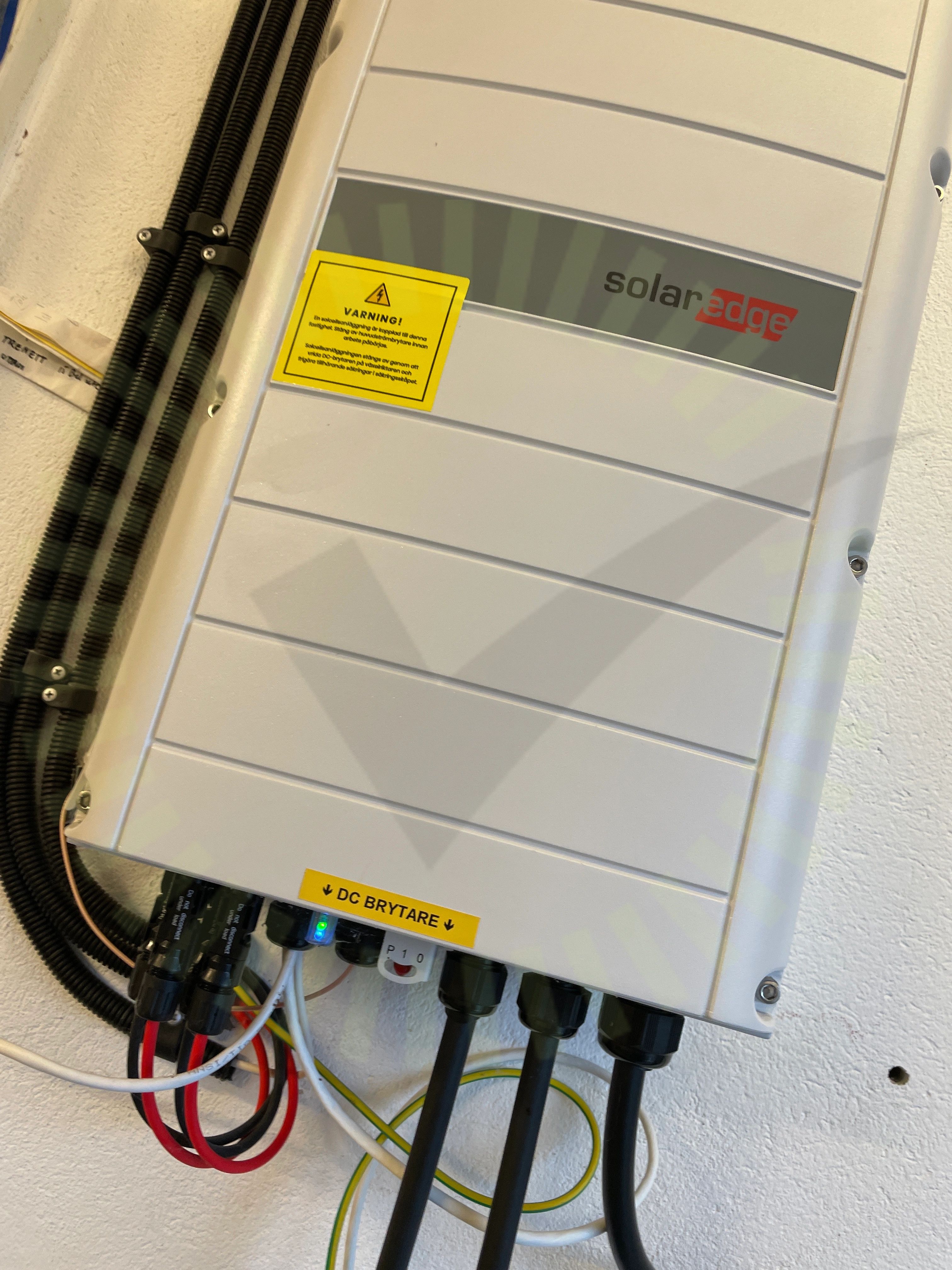

2.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
1/33

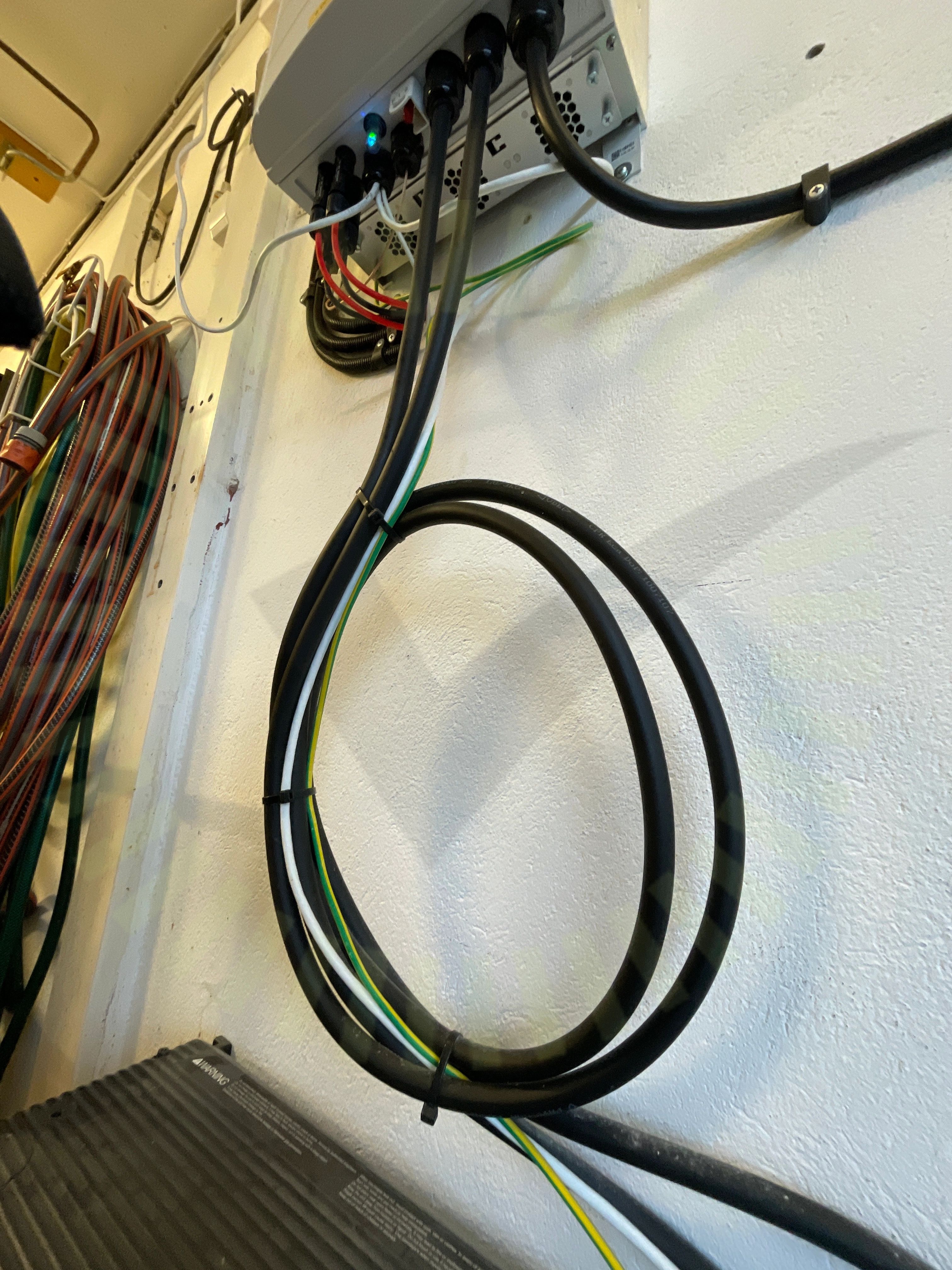

3.1 AC kablage förläggning
Inte godkänd
Kablage drar in mot golvet och påfrestar växelriktarens anslutning.
Godkända kontrollpunkter
31/33
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/33
Strängdesign
