Institutet för Solenergikvalitet

Besiktningsrapport

9.6
x

Installation genom

Skandica Solar

Datum

15 januari 2024

Ort

Mölndal, Västra Götalands län
Klämmornas överlappning
IP-Klassning
Kabelinföringar
94% godkända6% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MID (11-30)KTL3-XH
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Skandica Solar

Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Avtal

Kundkommentar

Kund saknar underlag och genomgång om hur off-grid lösningen fungerar.

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

1/3
Strängschema

GroWatt: MID (11-30)KTL3-XH

Anmärkningar

2/40
Enkelisolerade ledare

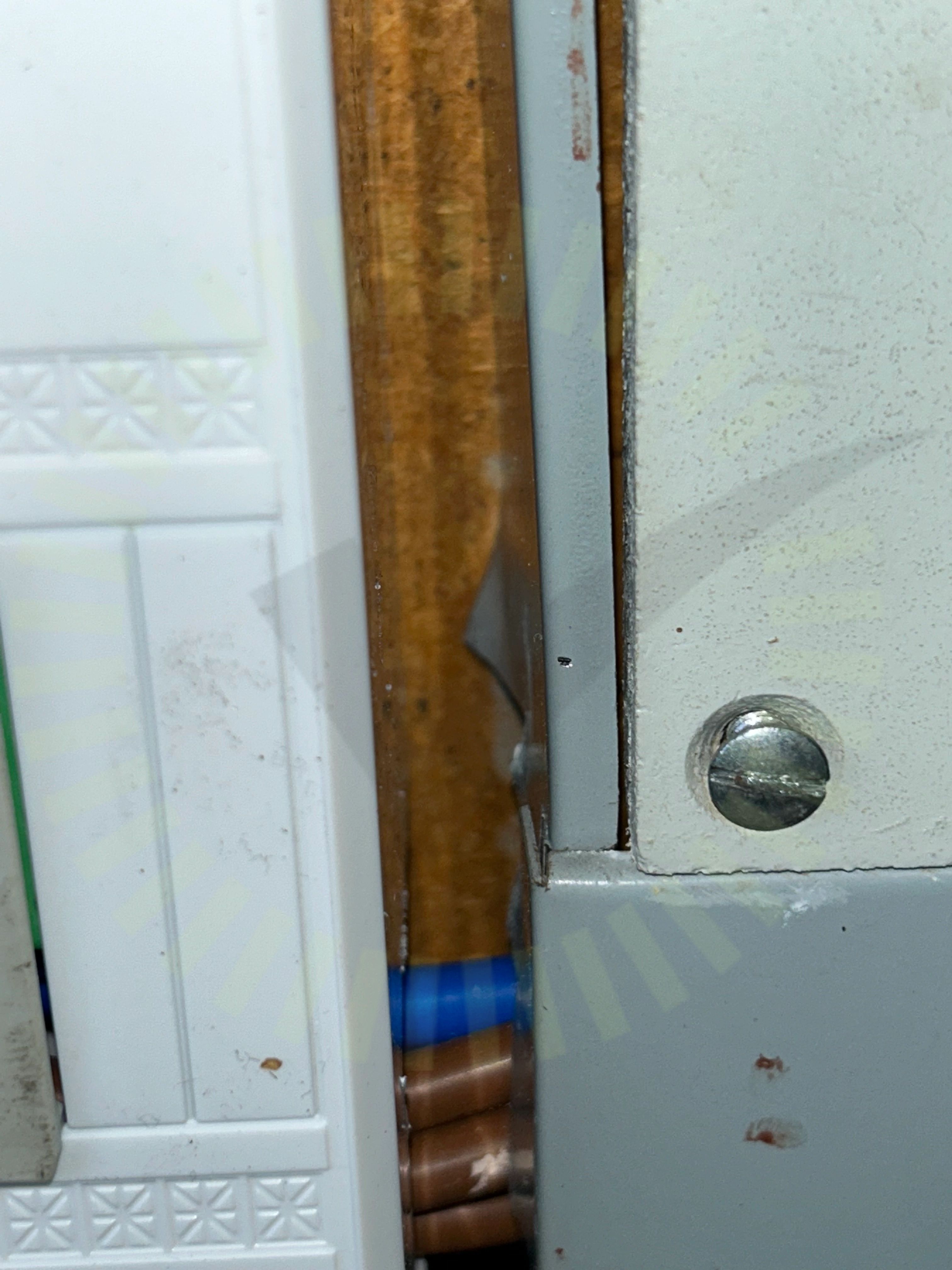

2.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling. Kablaget som enbart är enkelisolerat ligger även mot en skarp kant och skav är synligt.

SS 436 40 00 (412.2.2.1)
Jordning av chassi

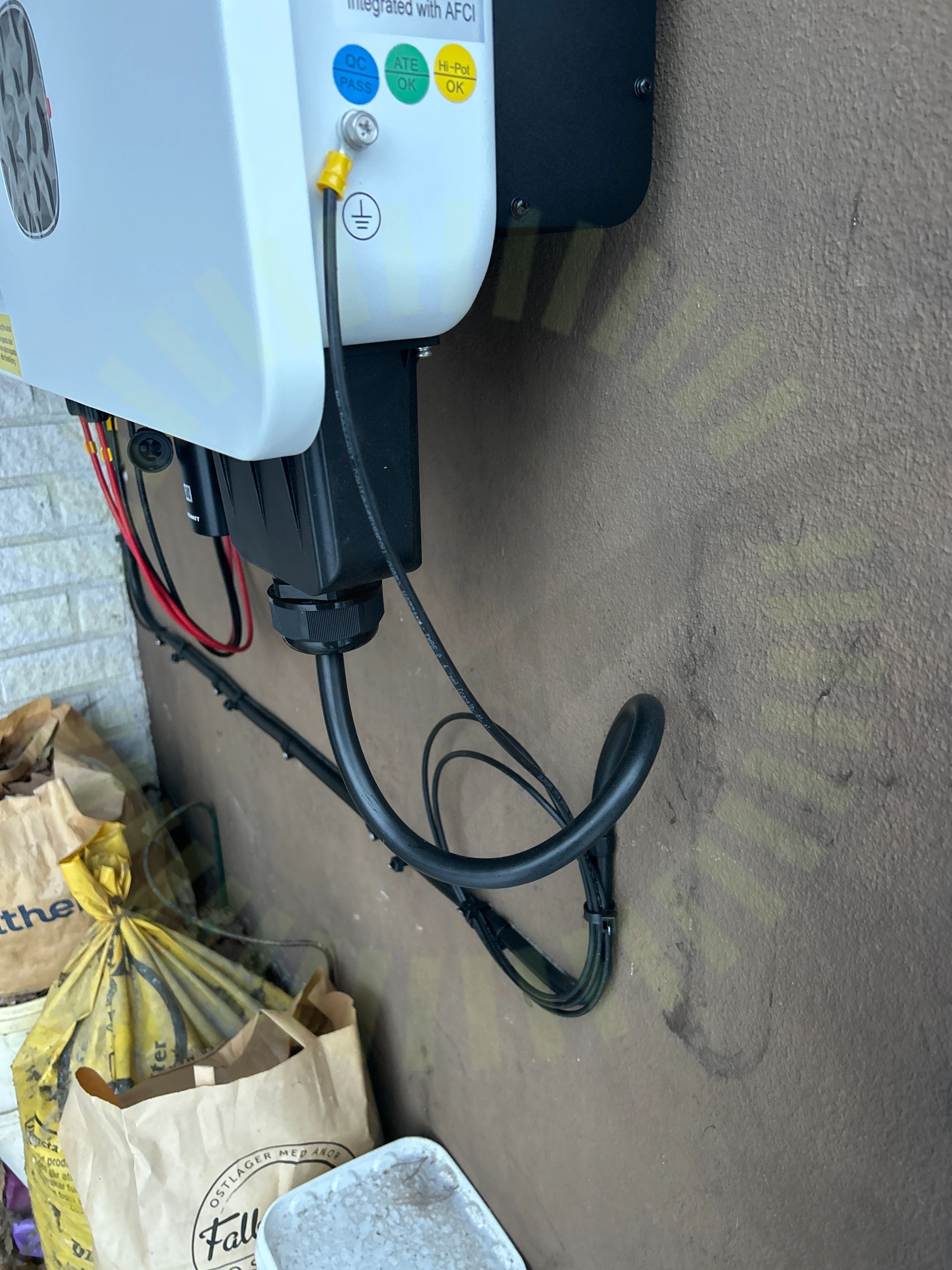

2.2 Jordning av chassi

Inte godkänd

Växelriktarens jord har fel färgmärkning.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 22

Godkända kontrollpunkter

36/40
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/40
Anslutning av växelriktareDubbel matning

Jinko: Tiger Neo N-type 54HL4R-B

Anmärkningar

1/17
Klämmornas överlappning

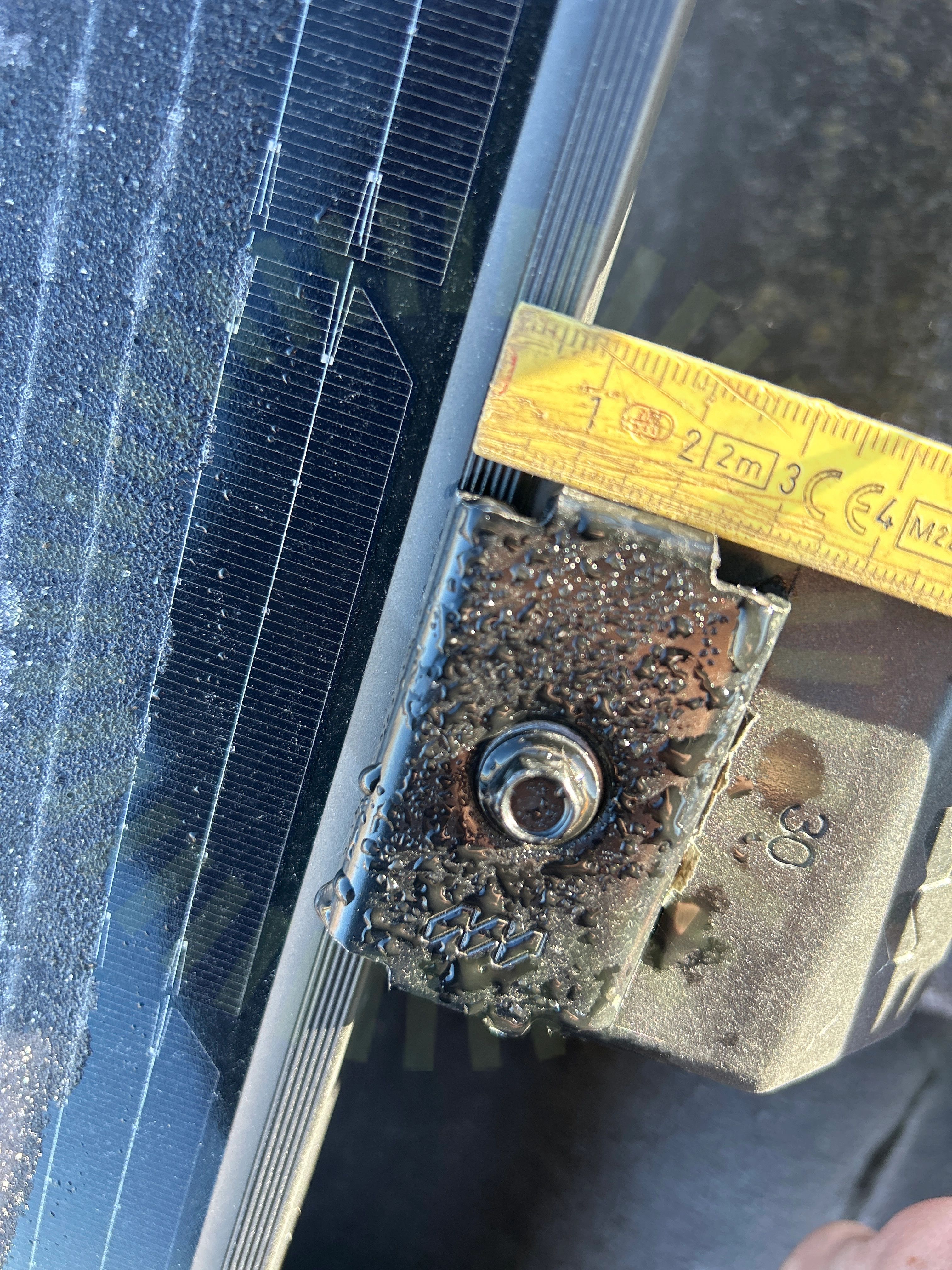

3.1 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12

Godkända kontrollpunkter

15/17
Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/17
Strängförläggning

Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

22/23
Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23
Takgenomföring

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Anmärkningar

2/6
IP-Klassning

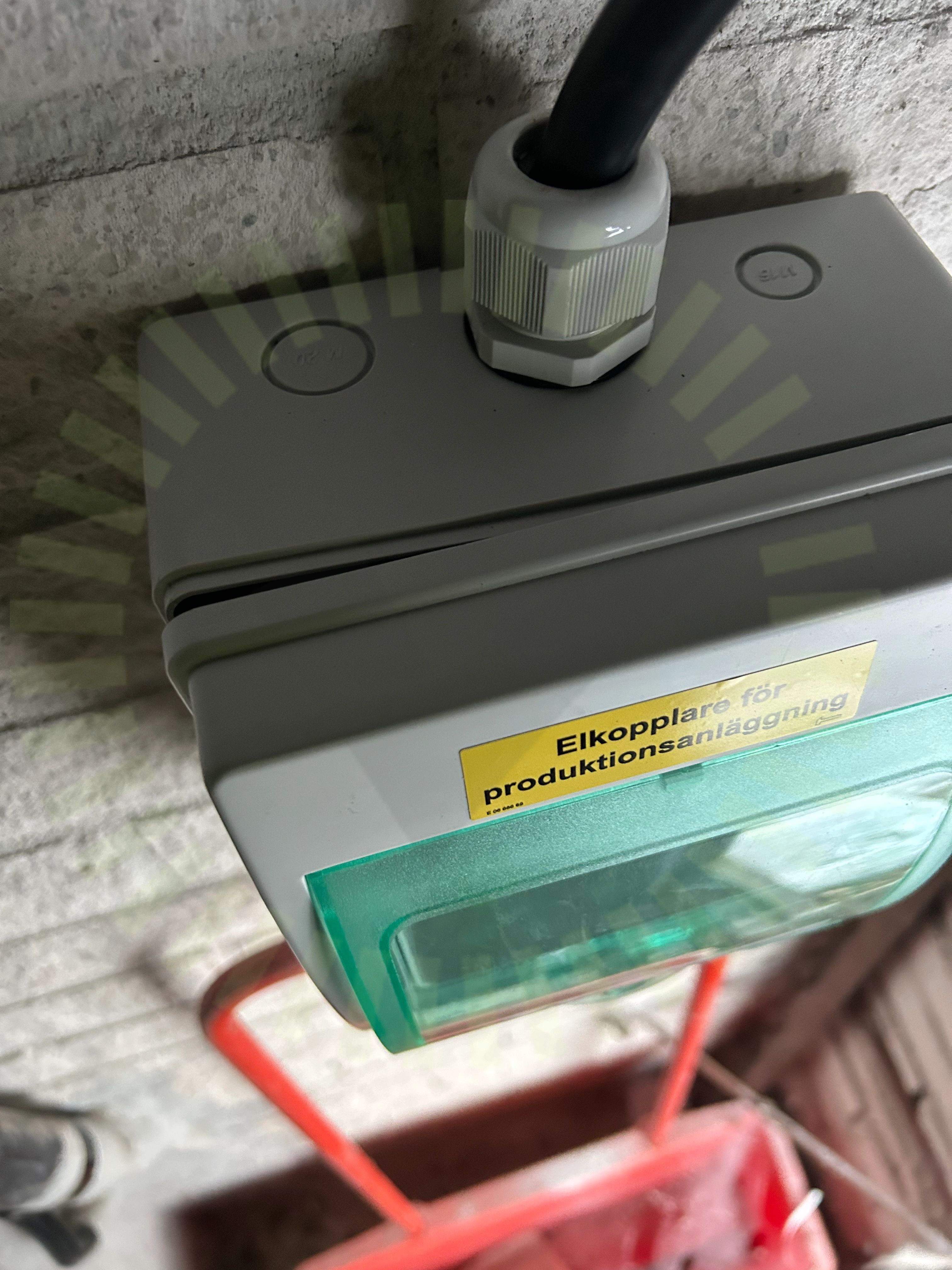

6.1 IP-Klassning

Inte godkänd

Kapslingens IP klassning har påverkats negativt vid installation. Lock ej fastsatt korrekt.

Kabelinföringar

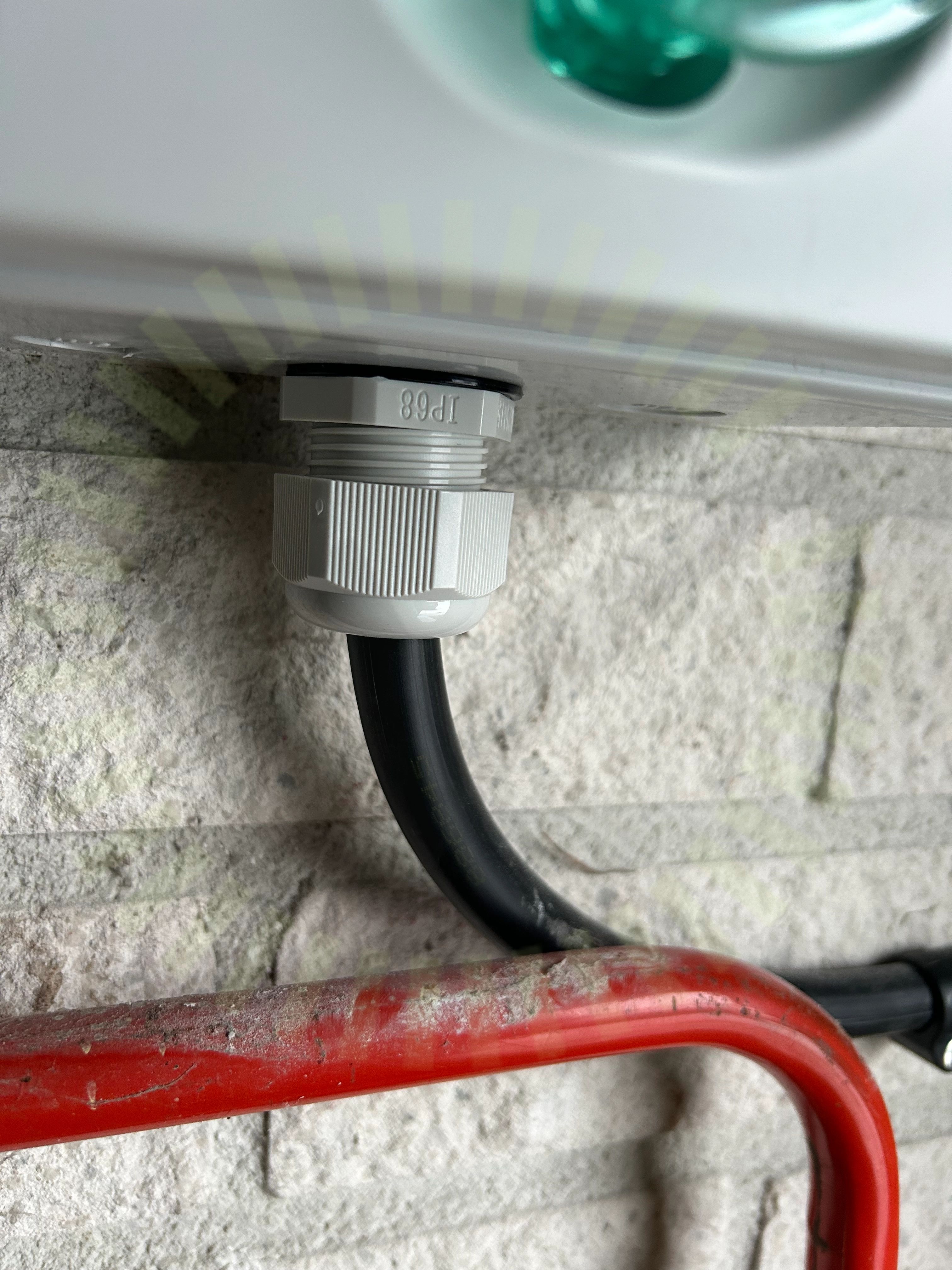

6.2 Kabelinföringar

Inte godkänd

Förskruvning inte korrekt åtspänd och håller inte runt kabeln.

Godkända kontrollpunkter

4/6
FemledarsystemInfästningPlaceringSkydd mot beröring
