Besiktningsrapport
9.1
Installation genom
Solsystem Sverige AB
Datum
25 september 2023
Ort
Åsa, Hallands län
Råspontsinfästning
Kabeluppfästning
Klämmans överlappning
+ 3
91% godkända
9% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
Schletter: Rapid Roof Hooks
Växelriktare
SAJ: R5 3-20K-T2
Tillbehör
Säkerhetsbrytare AC
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Säkerhetsbrytare AC
Godkända kontrollpunkter
8/8
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
3/14

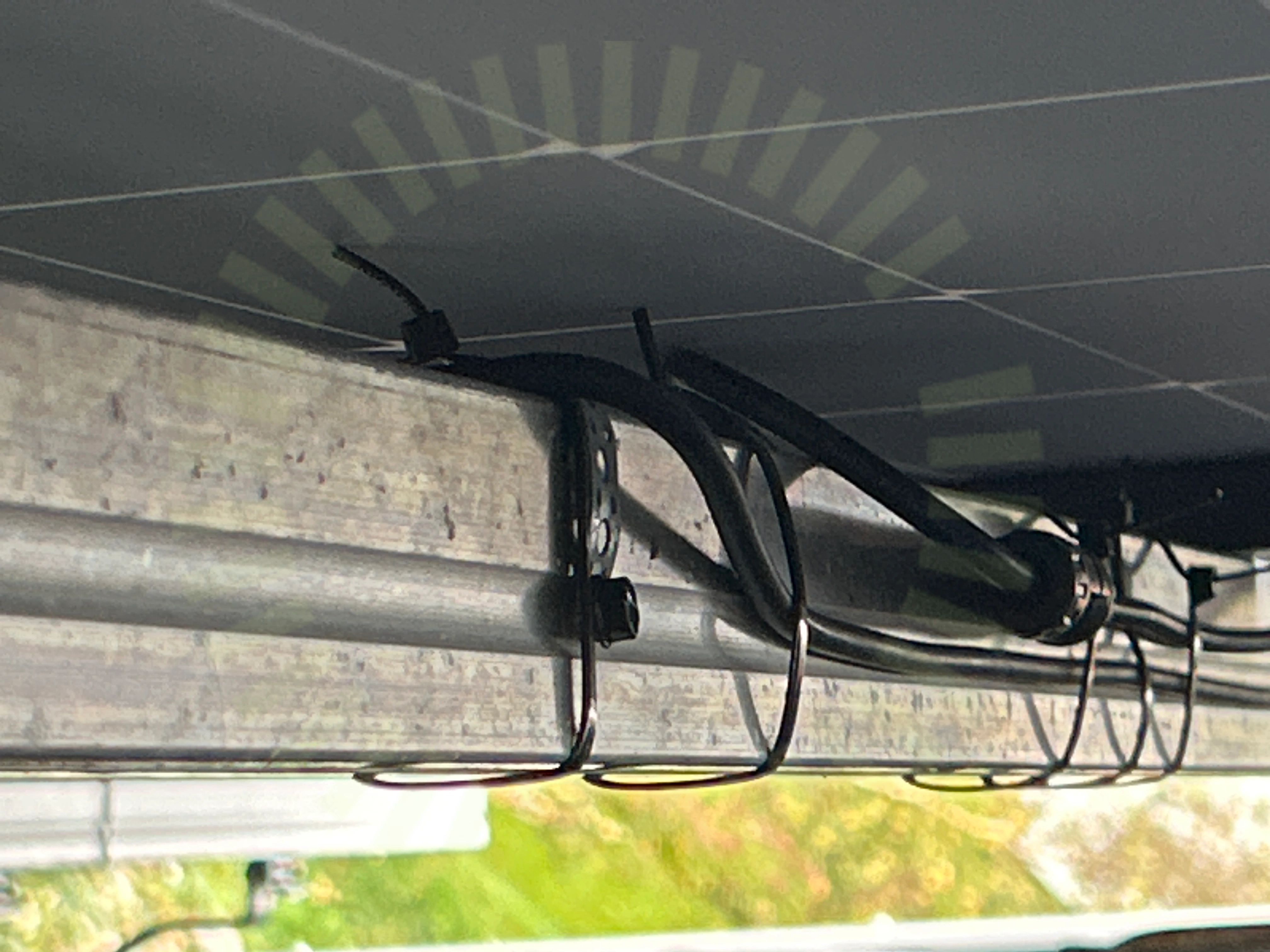

3.1 Föremål mot bakstycke
Inte godkänd
Avklippta buntband ligger och skaver mot baksidan av panelen. Med tid kommer plasten som klippts av som nu är skarp att skära in i panelens mjuka bakstycke.

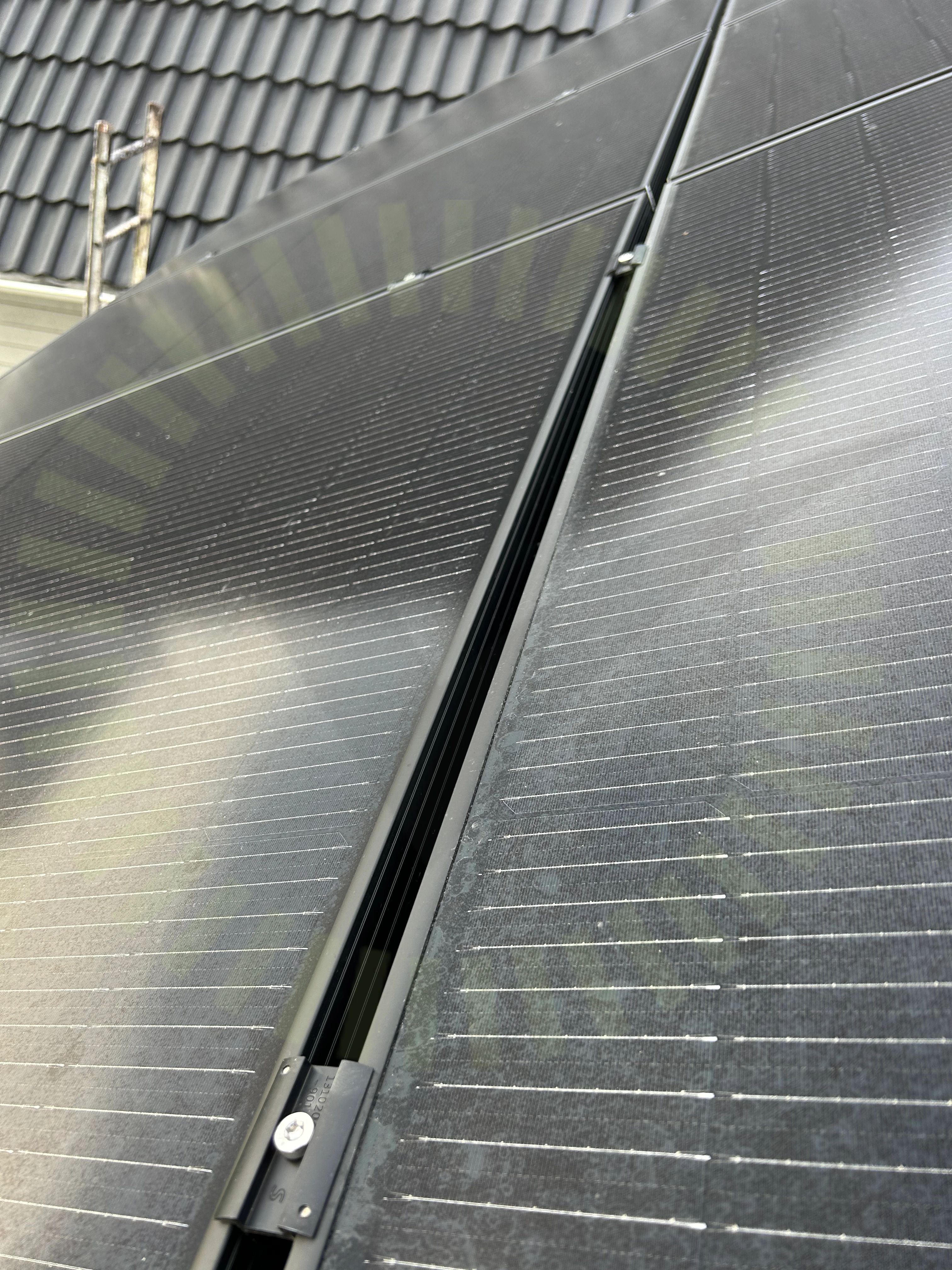

3.2 Panelramar separerade
Inte godkänd
Distanser ligger kvar mellan panelramar.

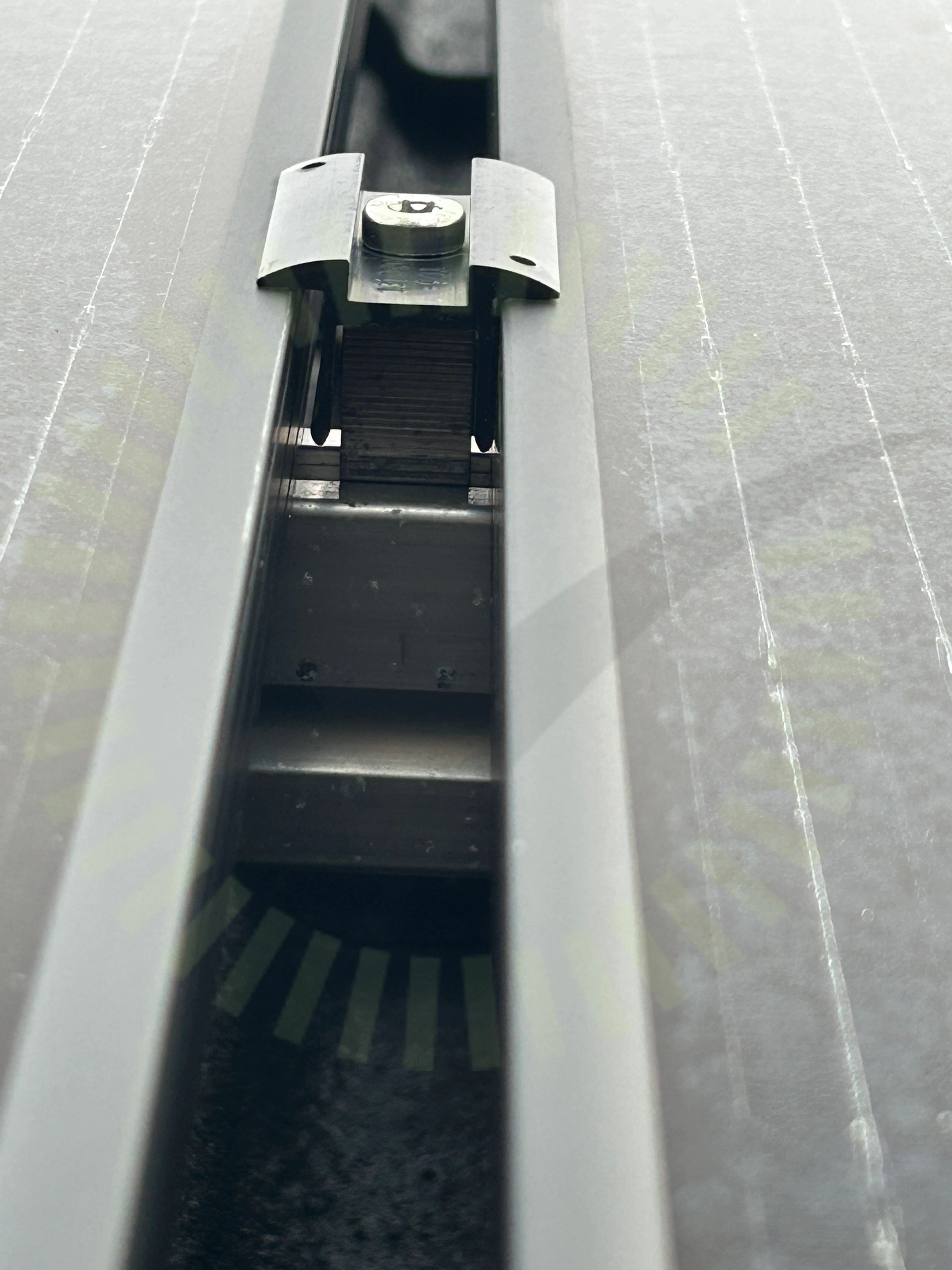

3.3 Klämmans överlappning
Inte godkänd
Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Godkända kontrollpunkter
10/14
Ej tillgängligt vid besiktning
1/14
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
3/23

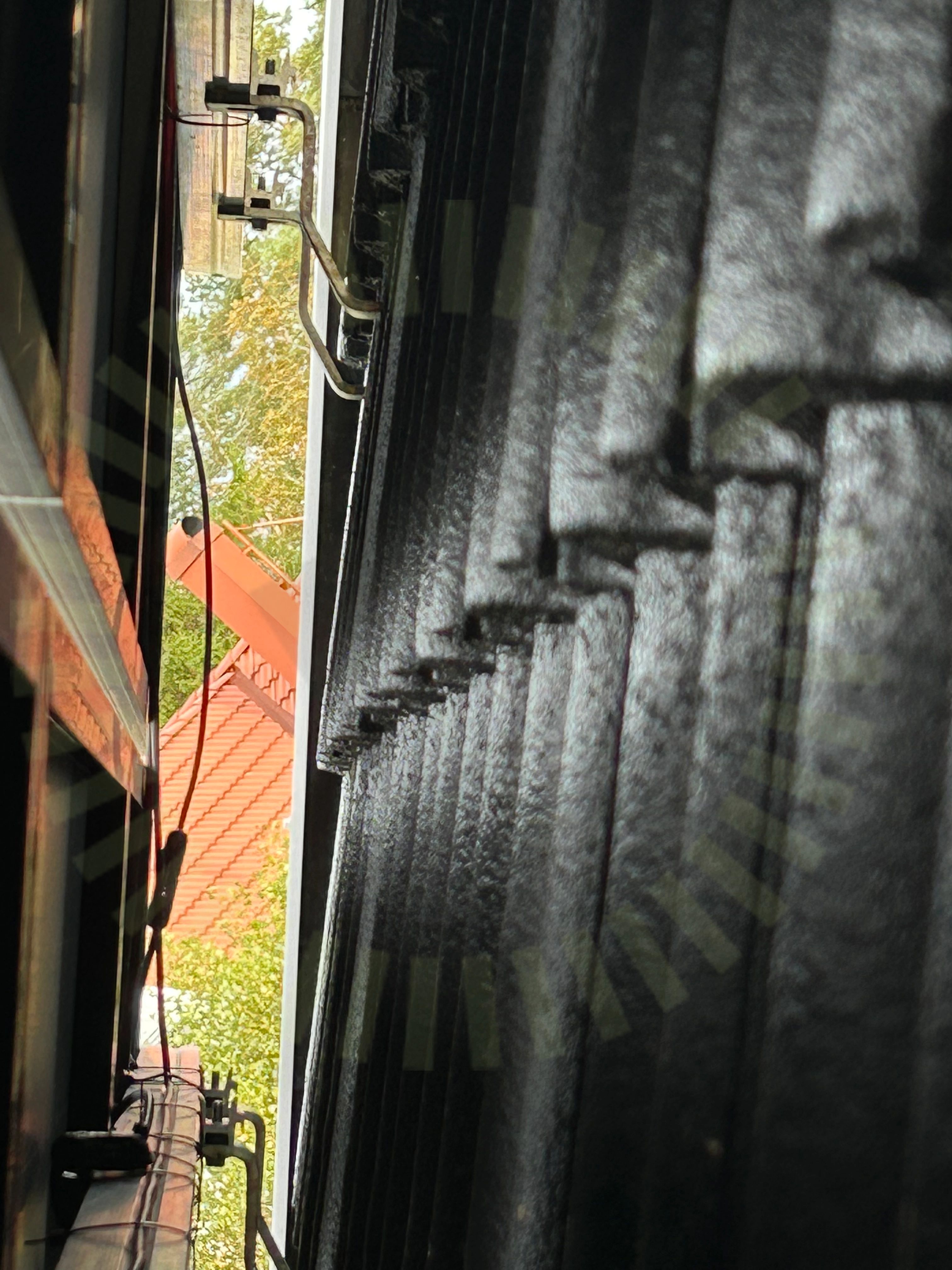

4.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
4.2 Råspontsinfästning
Inte godkänd
Infästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar. Tester är gjorda för infästning i råspont men är inget som enligt vår senaste kontakt med Schletter ska användas som underlag för att påvisa att det är okej.

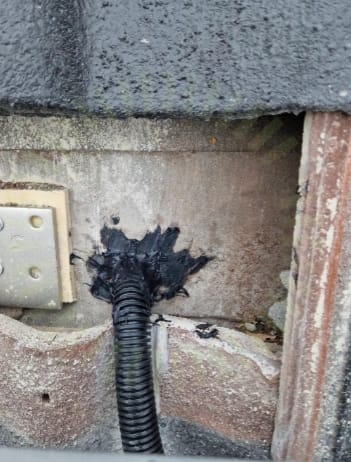

4.3 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd, bild från egenkontroll.
Godkända kontrollpunkter
19/23
Ej tillgängligt vid besiktning
1/23
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
2/35
6.1 Dubbel matning
Inte godkänd
Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

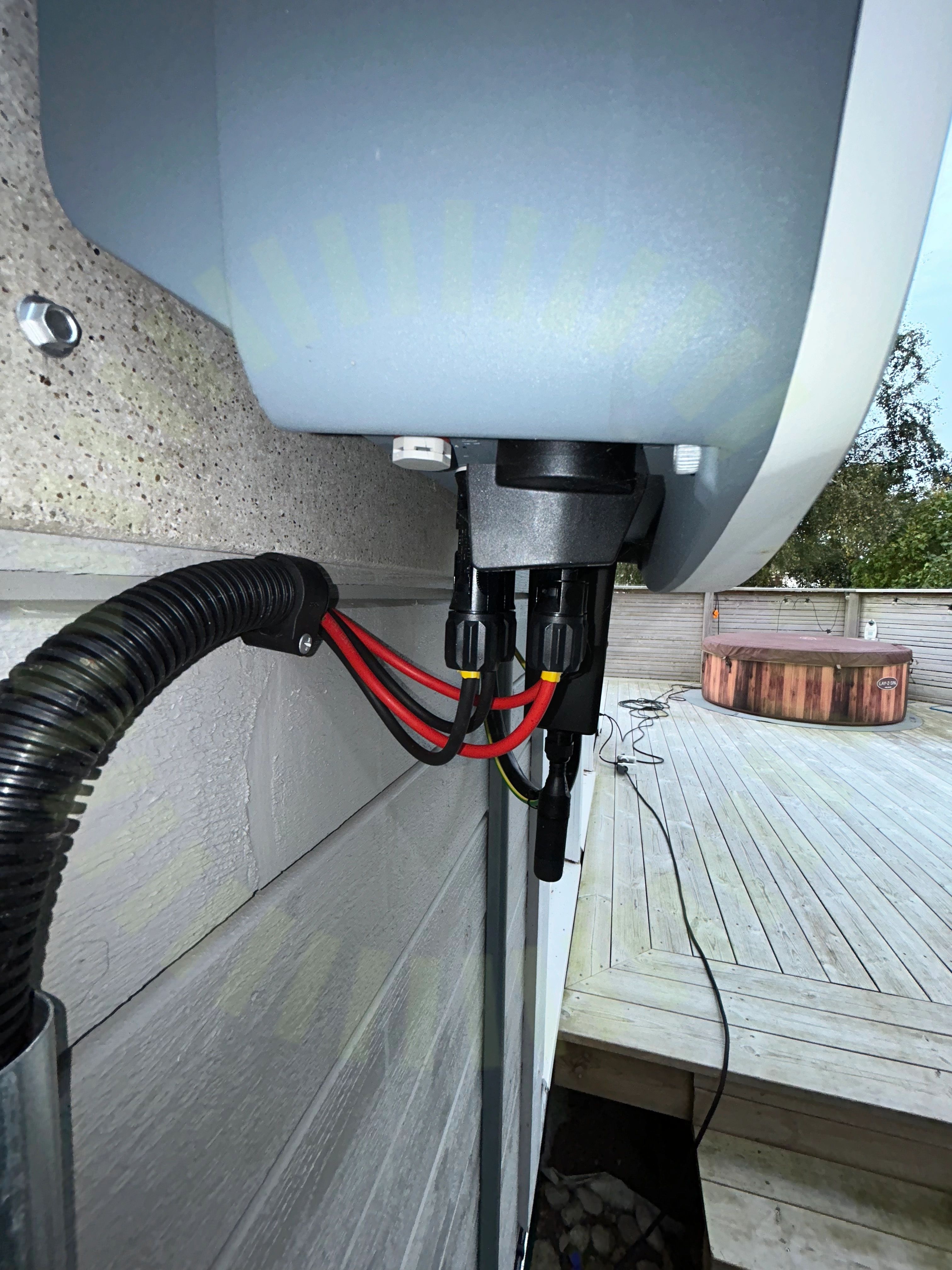

6.2 Stress på kontakter
Inte godkänd
Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.
