Besiktningsrapport

8.1

Installation genom

Sesol

Datum

6 juli 2023

Ort

Kumla, Örebro län

AC anslutning växelriktare

Klämmornas placering

Kopplingslåda

+ 10

87% godkända13% ej godkända

Om installationen

PanelerLongi LR5-66HPH

MontagesystemWeland Stål: Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörSmartmätare: CHINT DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/1

1.1 Skada på vägg

Inte godkänd

Väggen har skadats vid genomföring.

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

12/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

4/41

3.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

3.2 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

3.3 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

3.4 Skadat kablage

Inte godkänd

Kabeln skaver mot vass kant och har märken på isoleringen.

Godkända kontrollpunkter

36/41

AC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41

Genomföringar

Longi LR5-66HPH

Anmärkningar

4/14

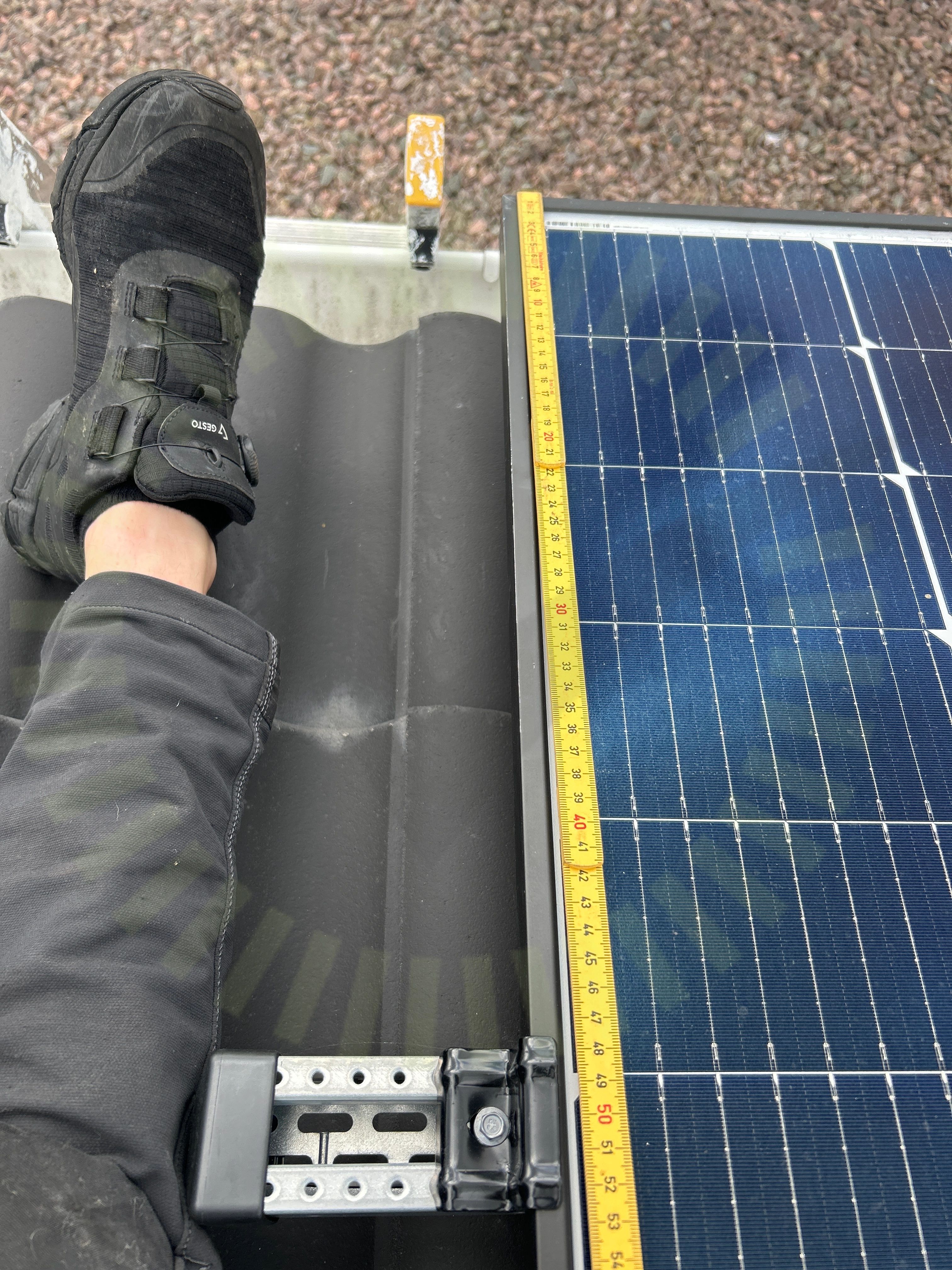

4.1 Klämmornas placering

Inte godkänd

Klämmor är inte placerade inom tillverkarens angivna zon. För kort och för långt avstånd finns. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

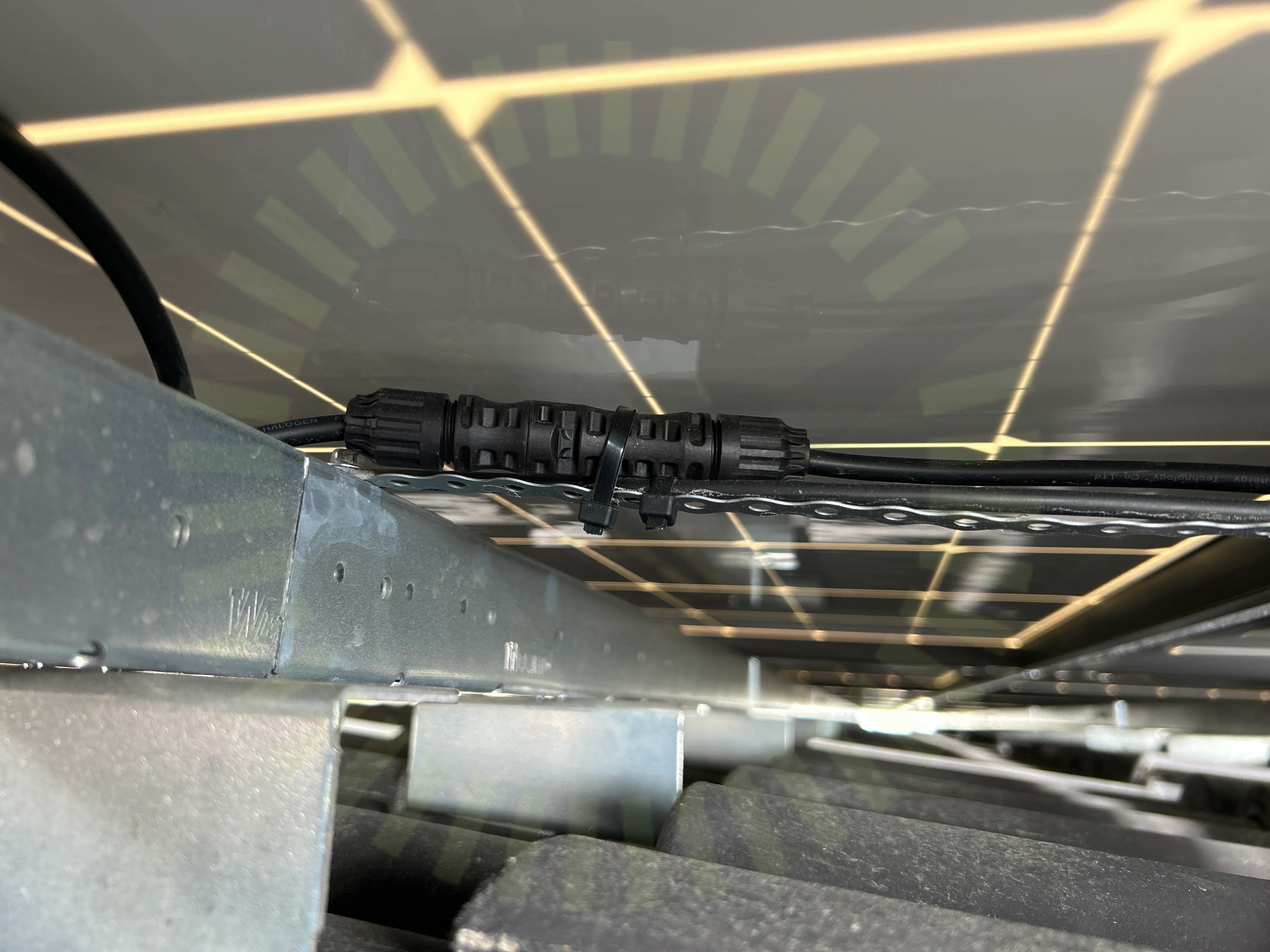

4.2 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

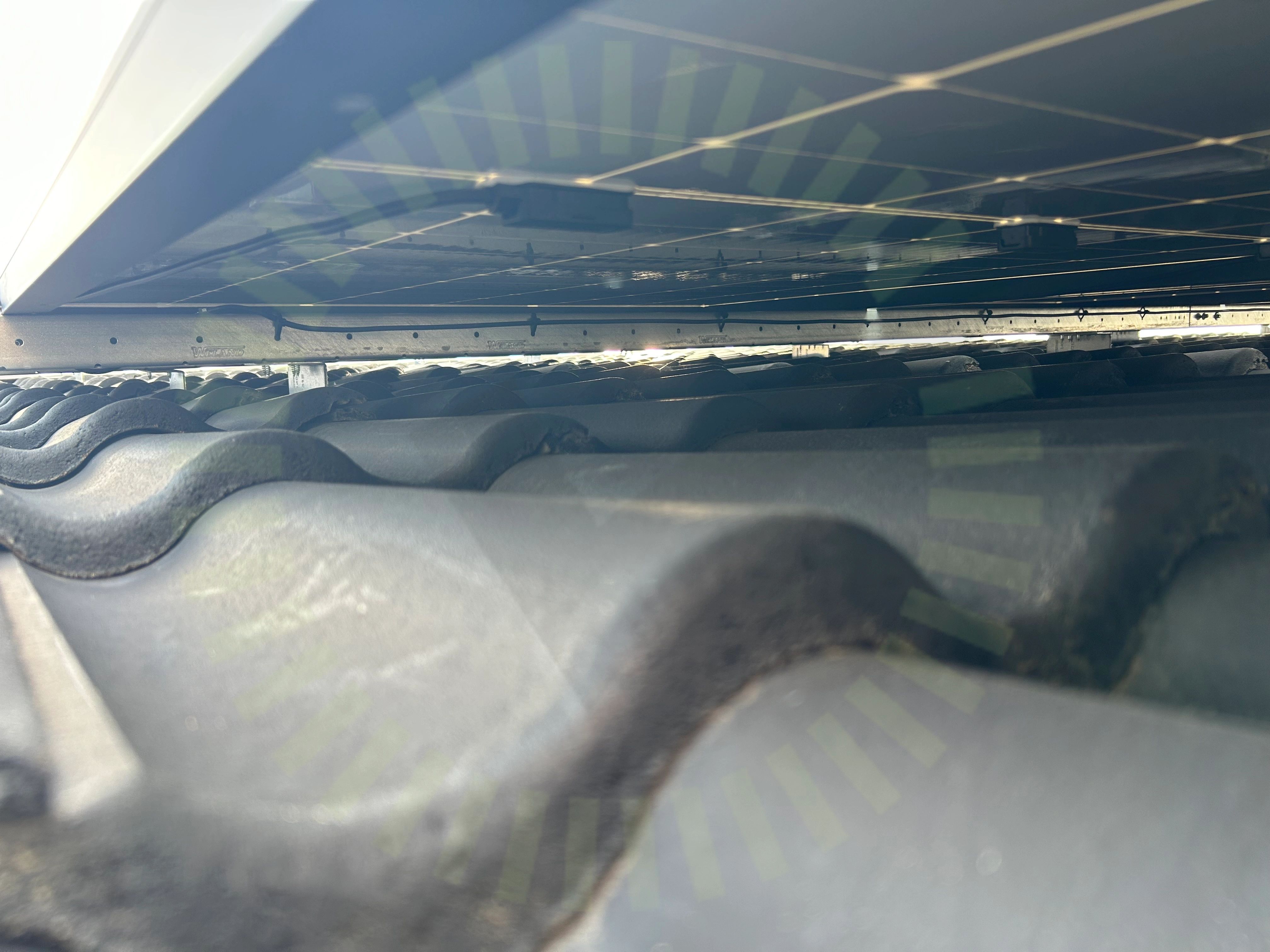

4.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

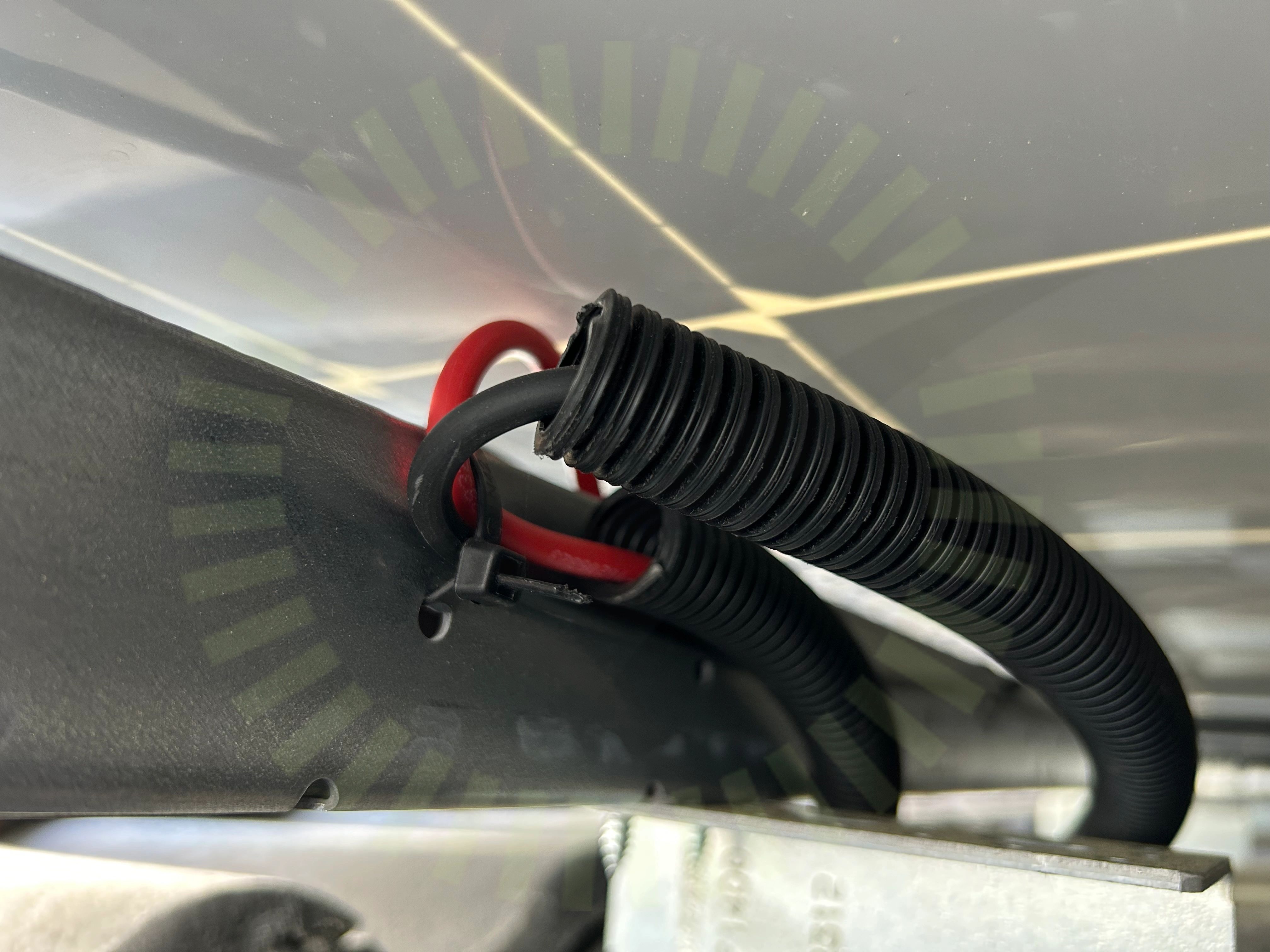

4.4 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

9/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1

Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Weland Stål: Läktfästen

Anmärkningar

1/1

7.1 Glipande takpannor

Kundkommentar

Takpannorna glipar på grund av infästningar.

Undercentral

Godkända kontrollpunkter

8/8

BrytareBöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Växelriktare

Anmärkningar

1/1

9.1 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

Weland Stål: Läktfästen

Anmärkningar

5/23

10.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

10.2 Klämmor rätt förläggning

Inte godkänd

Fästen ligger inte korrekt i skenan. Bottendel är skadad.

MA5111 Sid 1 (1) | Version 4 - 221117

10.3 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar saknas. Inkorrekt iskruvade skruvar förekommer också.

MA5104. Sid 1 (1) | Version 4 - 221101

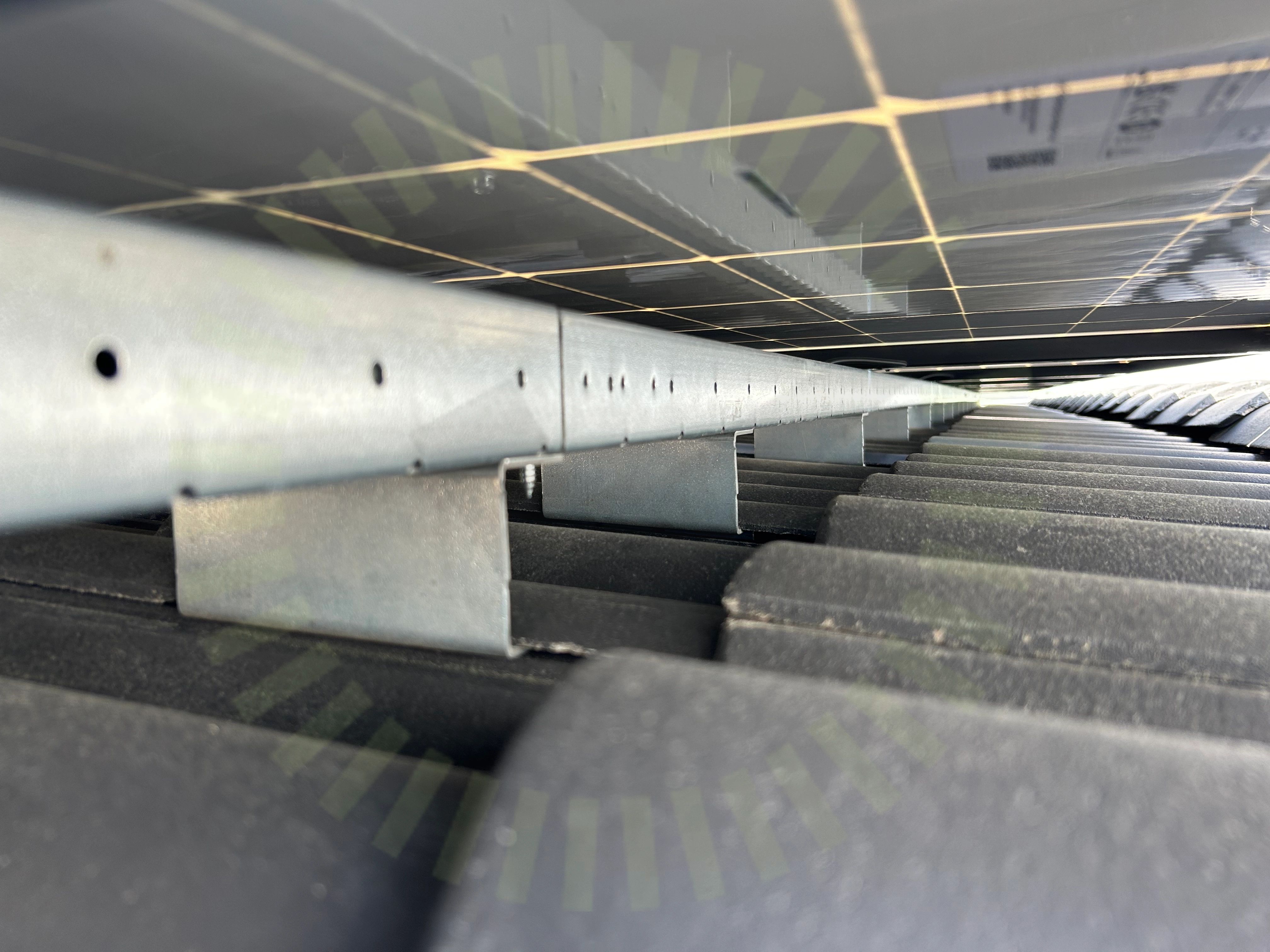

10.4 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

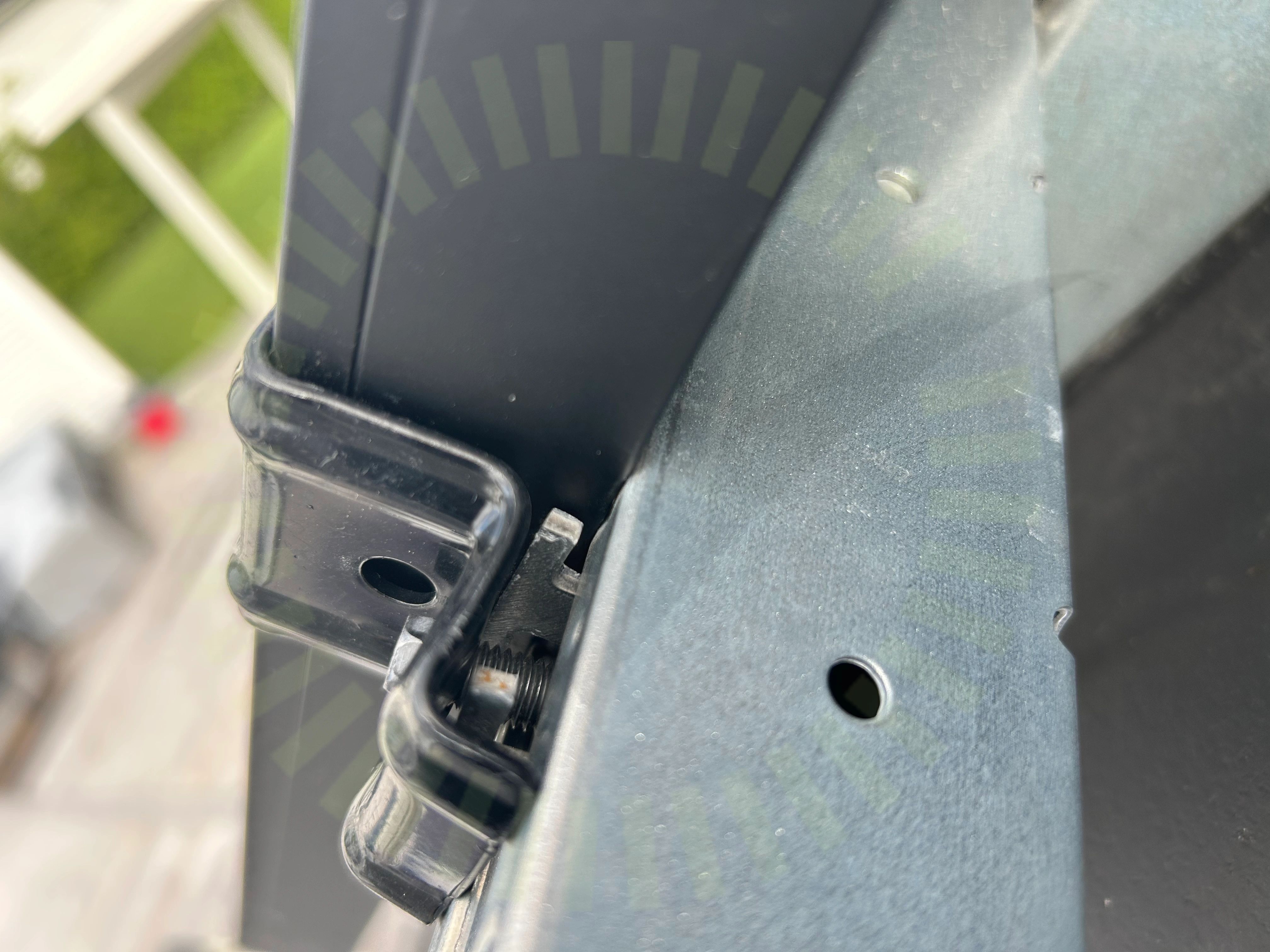

10.5 Ändklämmor skruv

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. För hårt skruvat.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

17/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/23

Takgenomföring
