Besiktningsrapport

9.7

Installation genom

Malmö Energi

Datum

17 oktober 2023

Ort

MALMÖ, Skåne län

Skadat kablage

Panelkablagets böjradie

Kabeluppfästning

97% godkända3% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemMAFI: Roof Tile Bracket Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörUndercentral

Installerad av Malmö Energi som har ett högt snittbetyg på 9.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/15

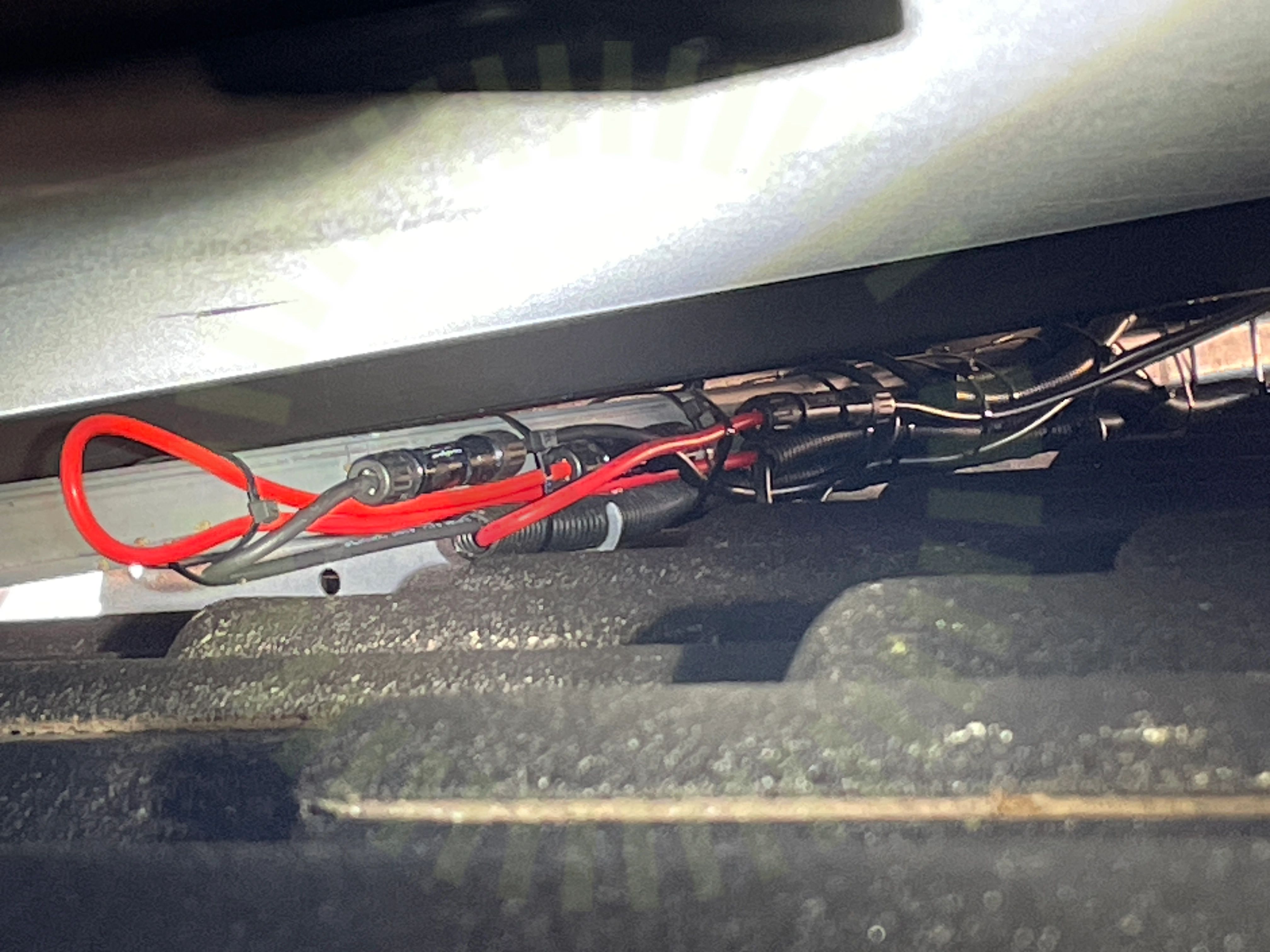

2.1 Panelkablagets böjradie

Inte godkänd

Kablagets böjradie är för skarp ut från skyddsslangen.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7

Godkända kontrollpunkter

14/15

DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

1/41

3.1 Skadat kablage

Inte godkänd

Mantel på kablage skadat.

Godkända kontrollpunkter

40/41

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

1/20

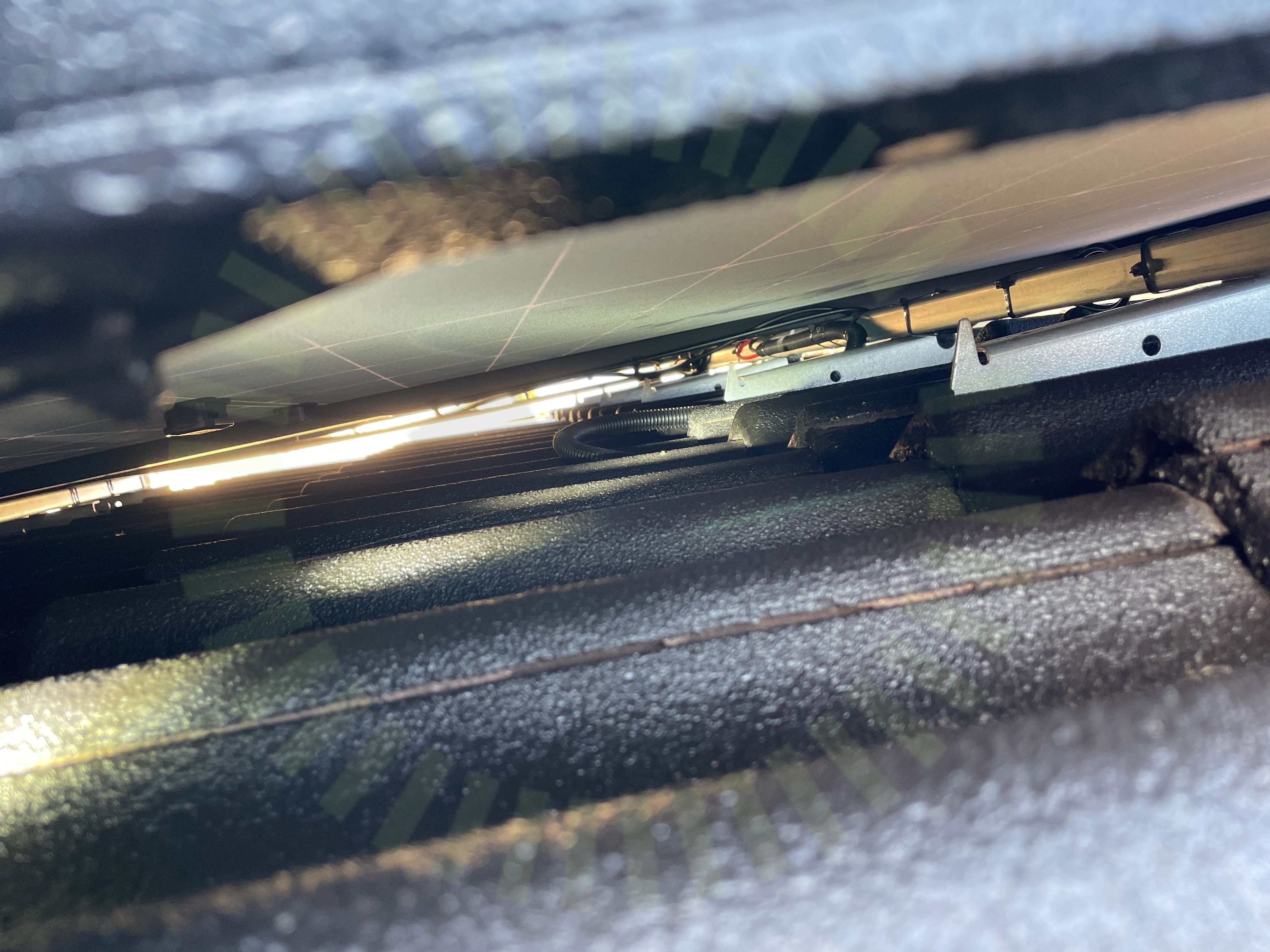

4.1 Kabeluppfästning

Inte godkänd

Kablage är förlagd i skyddsslang som har bristfällig kabeluppfästning.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

19/20

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorRåspontsinfästning Tile BracketSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

6/6

BöjradieFemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
