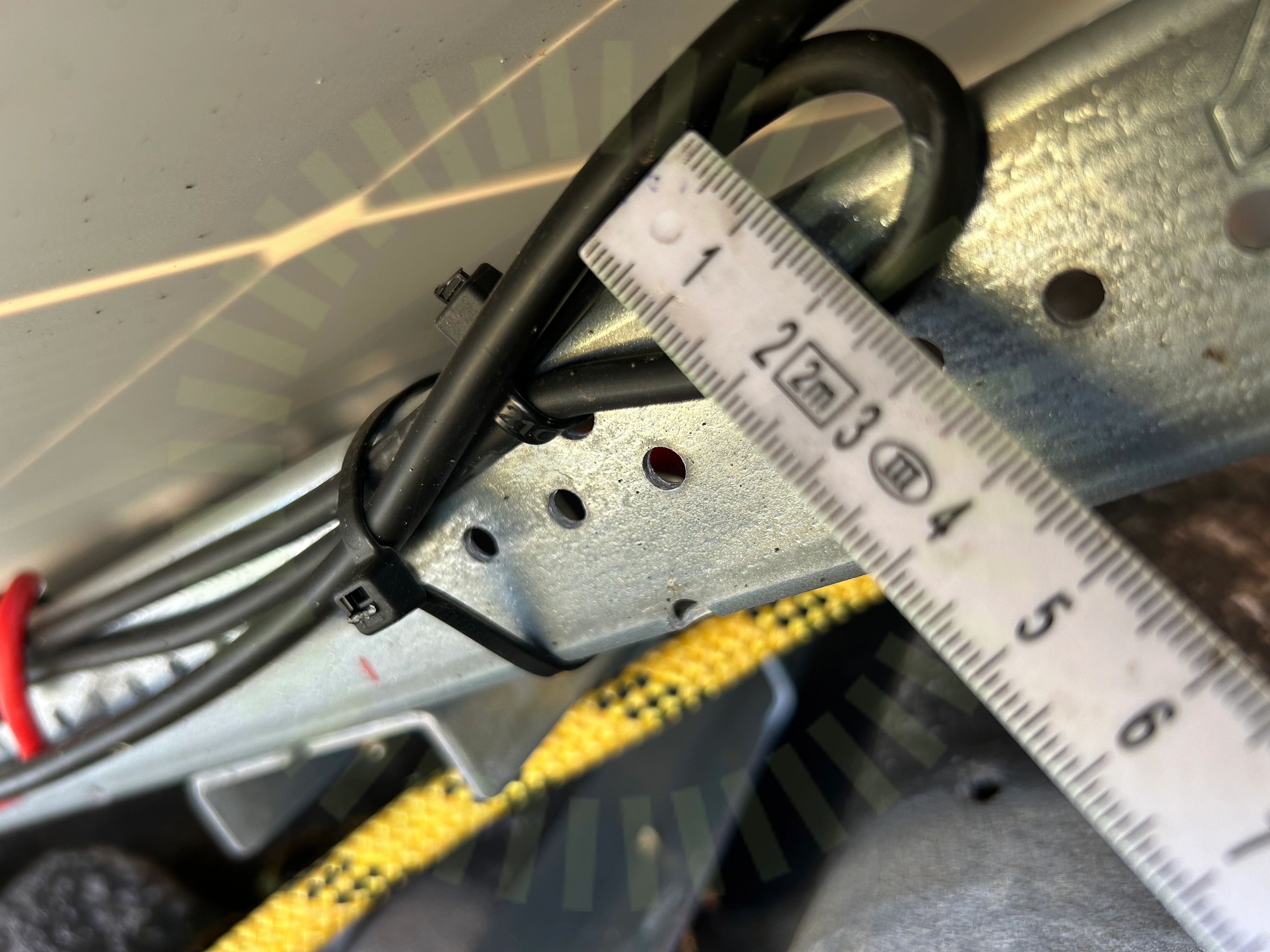

3.1 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules V18, Sida 21
Besiktningsrapport
9.1
Installation genom
Sesol
Datum
22 augusti 2024
Ort
Vretstorp, Örebro län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-66HTH
MontagesystemNordmount Panntak: Råspont
VäxelriktareSunGrow: SH5-10RT
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR5-66HTH
Anmärkningar
1/17Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Nordmount Panntak: Råspont
Anmärkningar
5/24

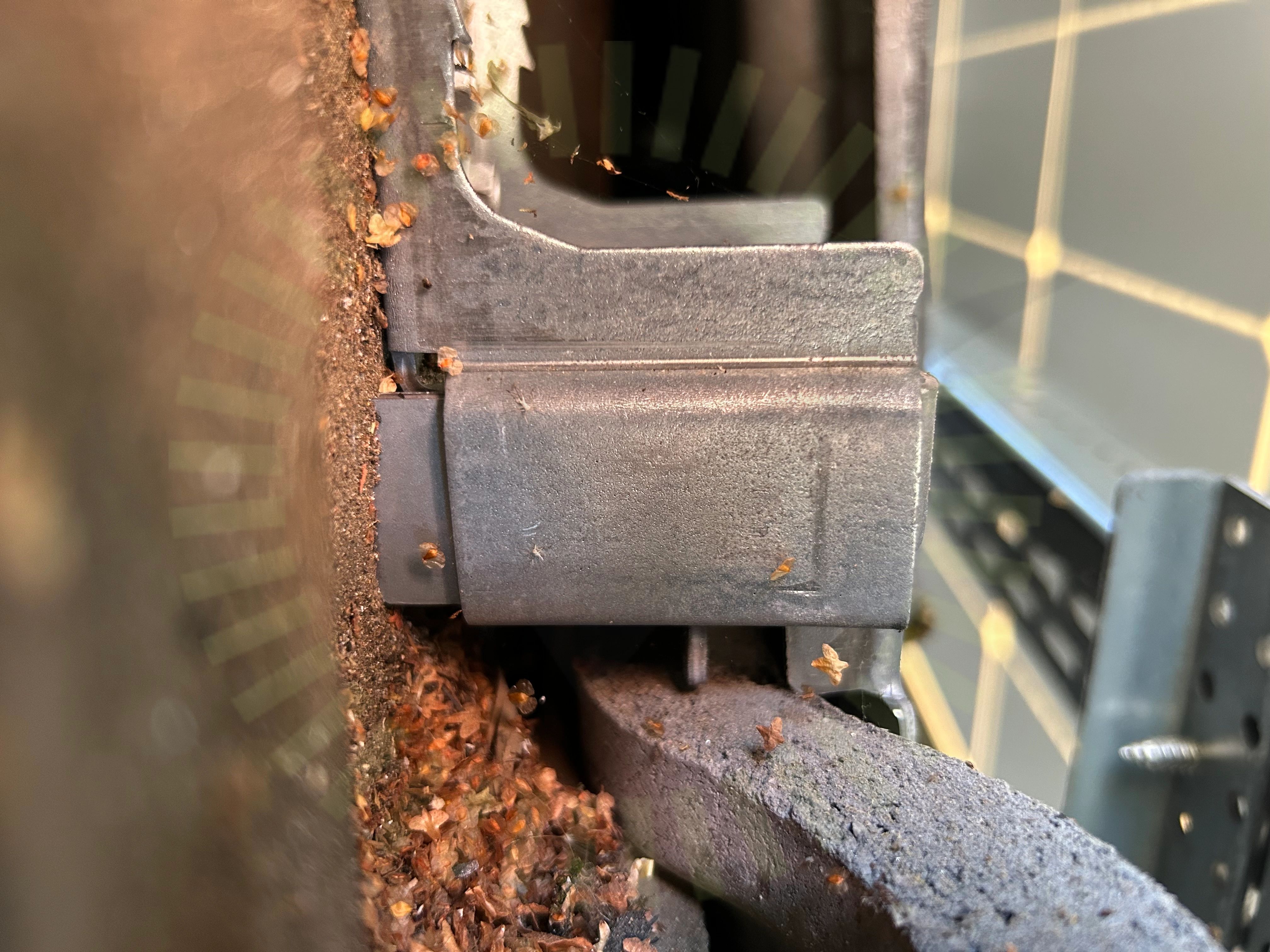

4.1 Läktinfästning
Inte godkändDå bär- och ströläkt tillsammans understiger 46 mm ska de nedre benen brytas av på fästet så att takkroken får korrekt avstånd till den underliggande pannan och takpappen ej skadas.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 2
4.2 Skador
Inte godkändTakpannor har inte lagts tillbaka i rätt ordning och ligger därmed inte an mot varandra längs skorstenen.

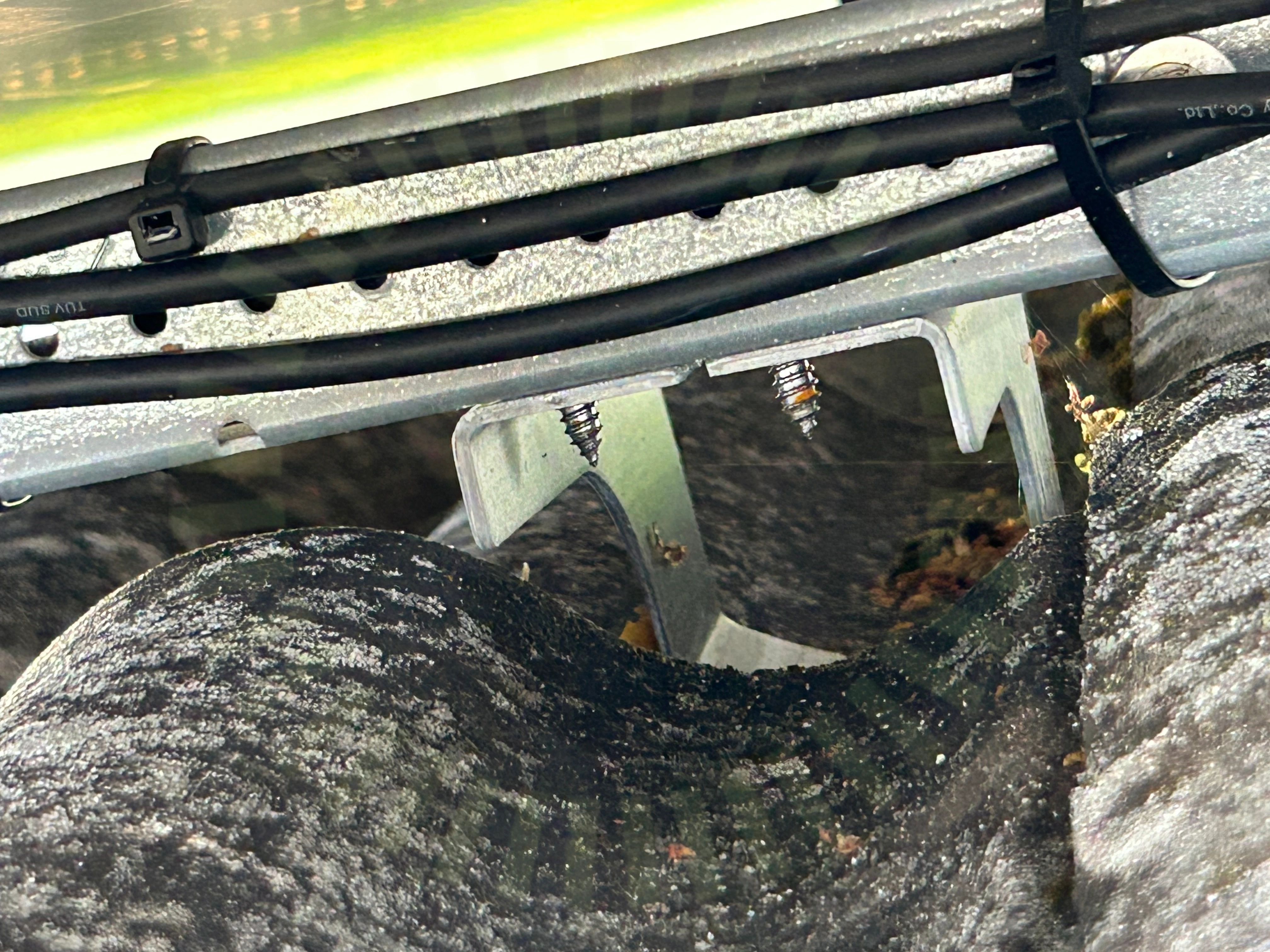

4.3 Skenornas infästning
Inte godkändSkenor infästa i takkrokens yttersta hålbild.
Nordmount: Panntäckta tak | Råspont - monteringsanvisning, Sida 5
4.4 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
4.5 Underliggande takpanna
Inte godkändTakkrok ligger inte an mot underligande takpanna.
Nordmount: Panntäckta tak | Råspont - monteringsanvisning, Sida 2-4
Godkända kontrollpunkter
19/24Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningMittklämmorRåspontens tjocklek (mm)Råspontsinfästning metod 1Skenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/6

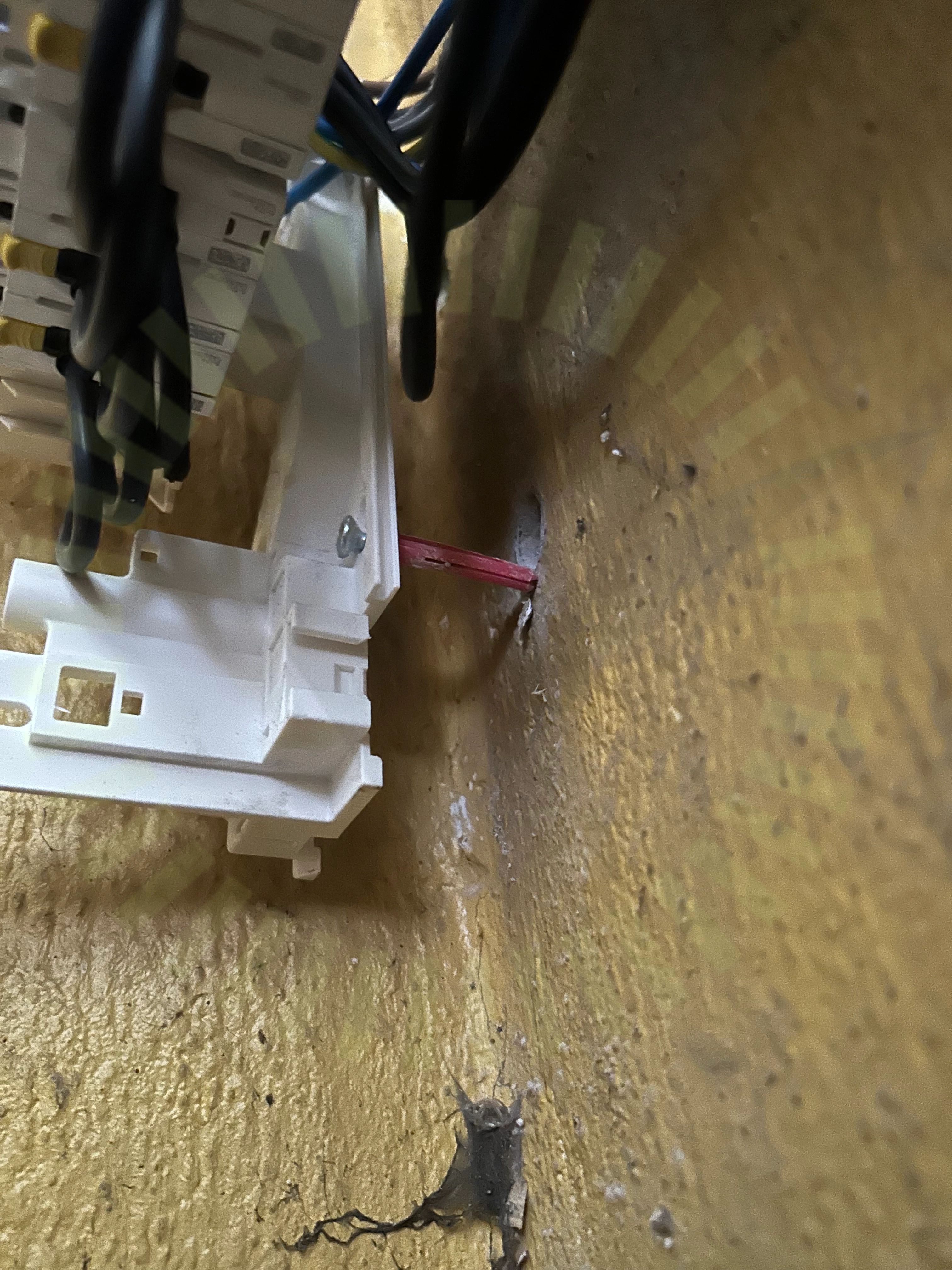

5.1 Infästning
Inte godkändKapslingens infästning är inte beständig. Kapslingen hänger löst.
Godkända kontrollpunkter
5/6FemledarsystemIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

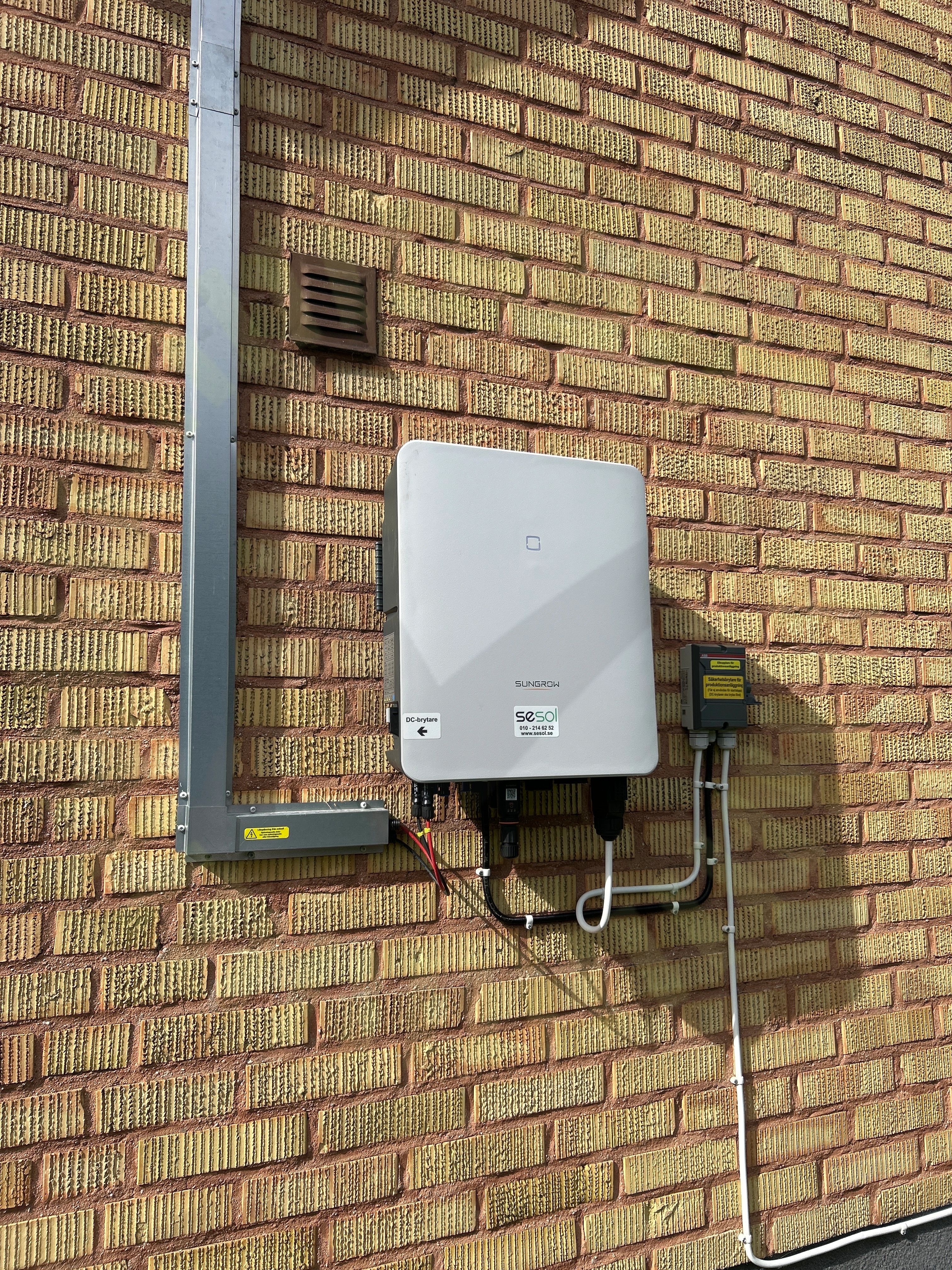

Växelriktare
Anmärkningar
4/367.1 DC Max Ström
RekommendationSträngens maximala ström överstiger växelriktarens specifikationer vilket leder till något förlorad produktion.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 142-147

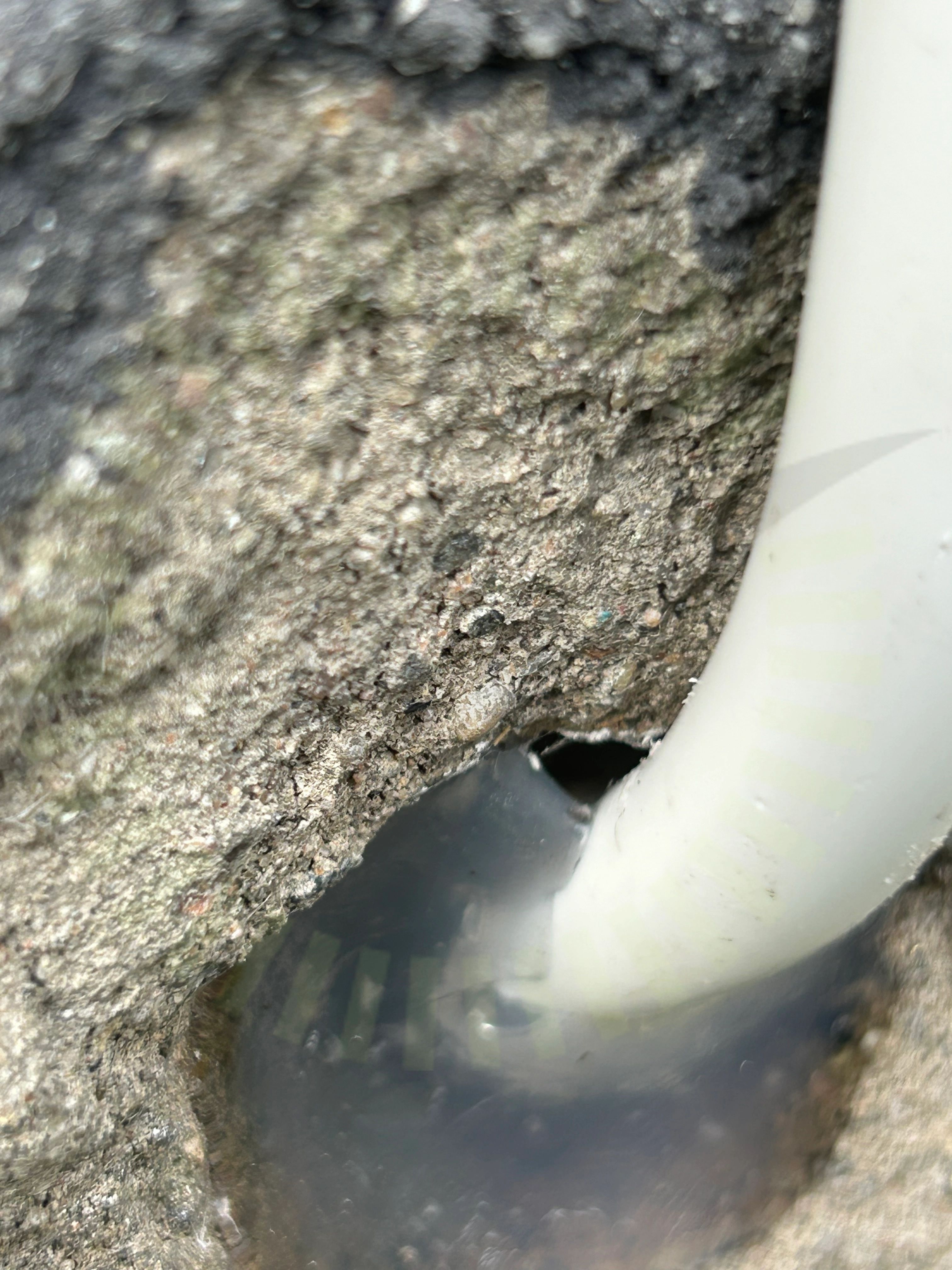

7.2 Genomföringar
Inte godkändGenomföring inte tillförlitligt tätad.
SS 436 40 00 (527.2.1)
7.3 Väderskydd
Inte godkändTillverkaren tillåter inte att växelriktaren placeras i direkt solljus.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 35

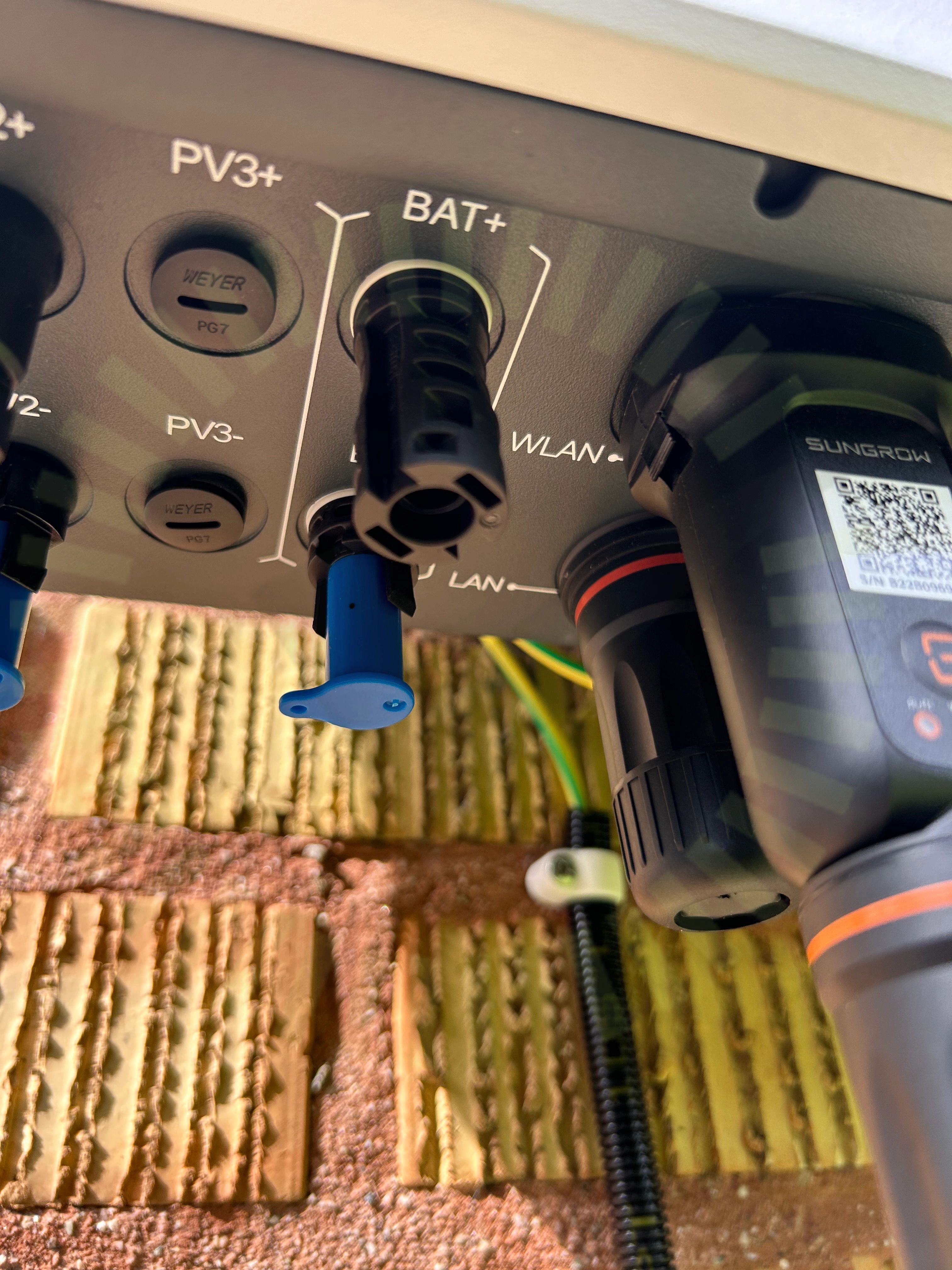

7.4 Växelriktarens IP klassning
Inte godkändOanvända ingångar på växelriktaren har inte tätats.
Godkända kontrollpunkter
32/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt material
