Besiktningsrapport

9.1

Installation genom

E.ON

Datum

14 maj 2024

Ort

Fagerhult, Kalmar län

Skydd mot beröring

Klämmornas placering

Jordning av chassi

+ 1

93% godkända7% ej godkända

Om installationen

PanelerJA Solar: JAM54S30 (390-415) MR

MontagesystemRenusol: VS+

VäxelriktareGoodWe: GW4-15K SDT G2 Series

TillbehörUndercentral

TillbehörSmartmätare: KLEFR 6934

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, JA Solar: JAM54S30 (390-415) MR

Anmärkningar

1/17

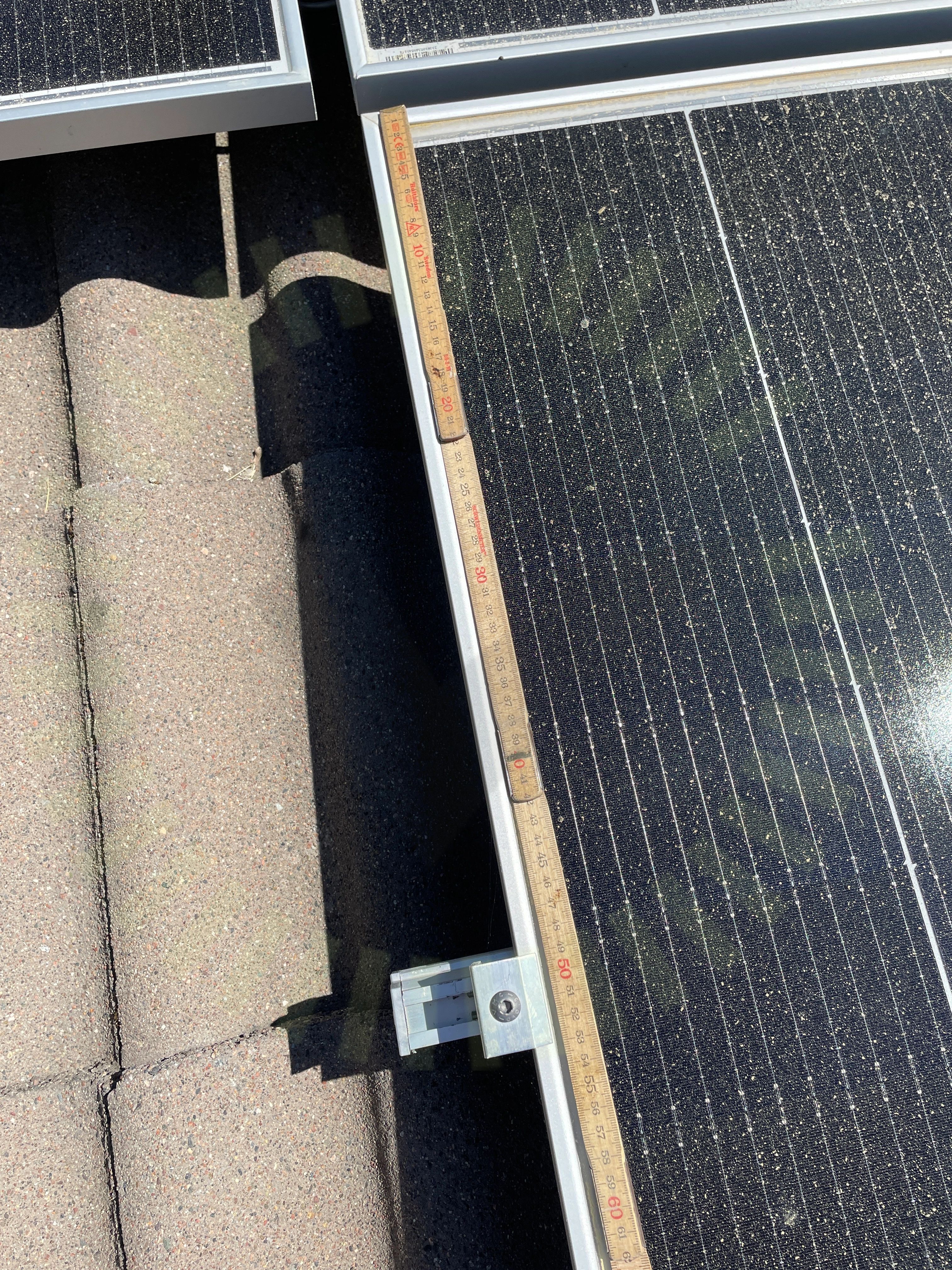

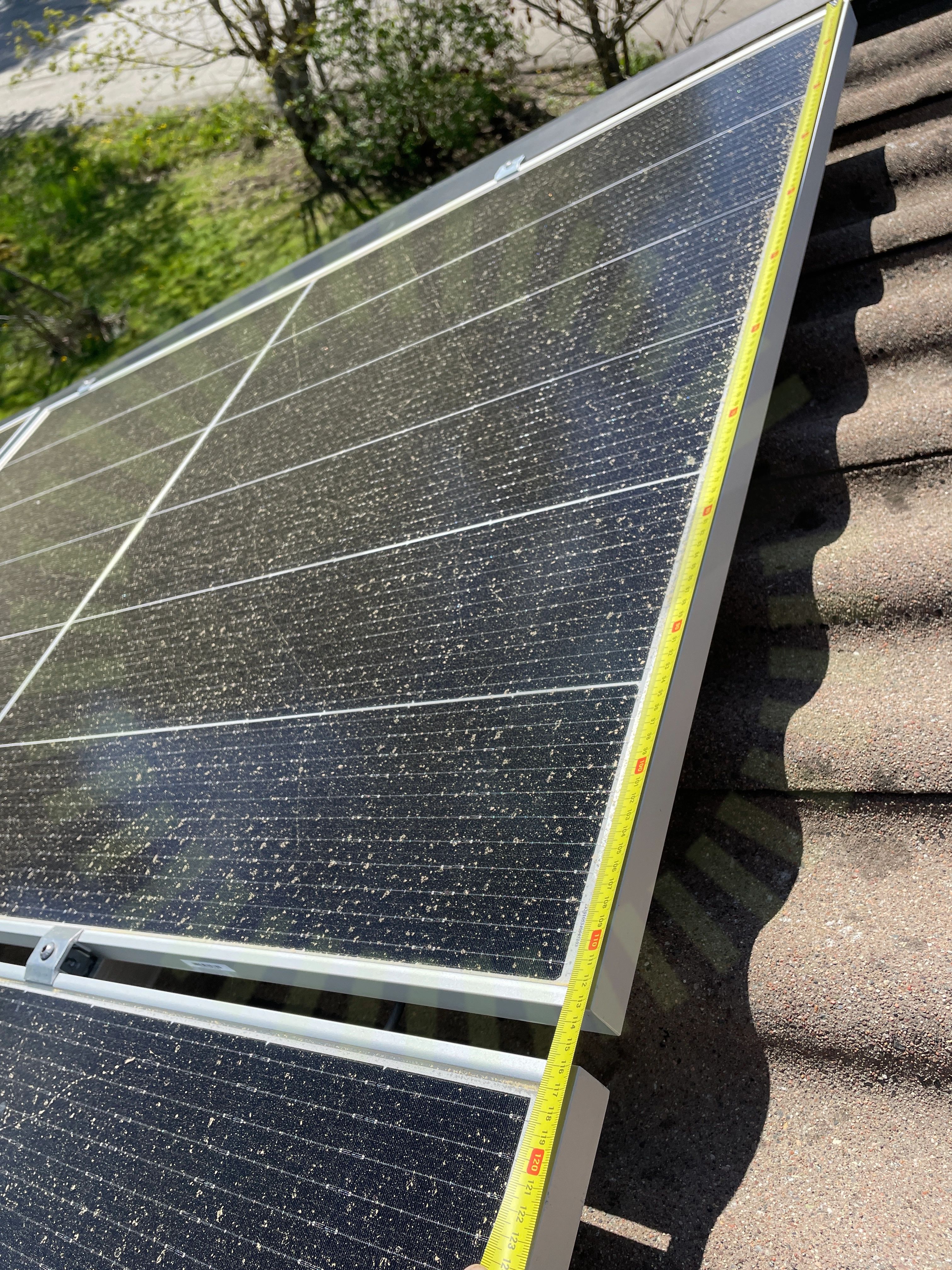

2.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Tillverkarens anvisningar

Godkända kontrollpunkter

16/17

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Renusol: VS+

Anmärkningar

3/24

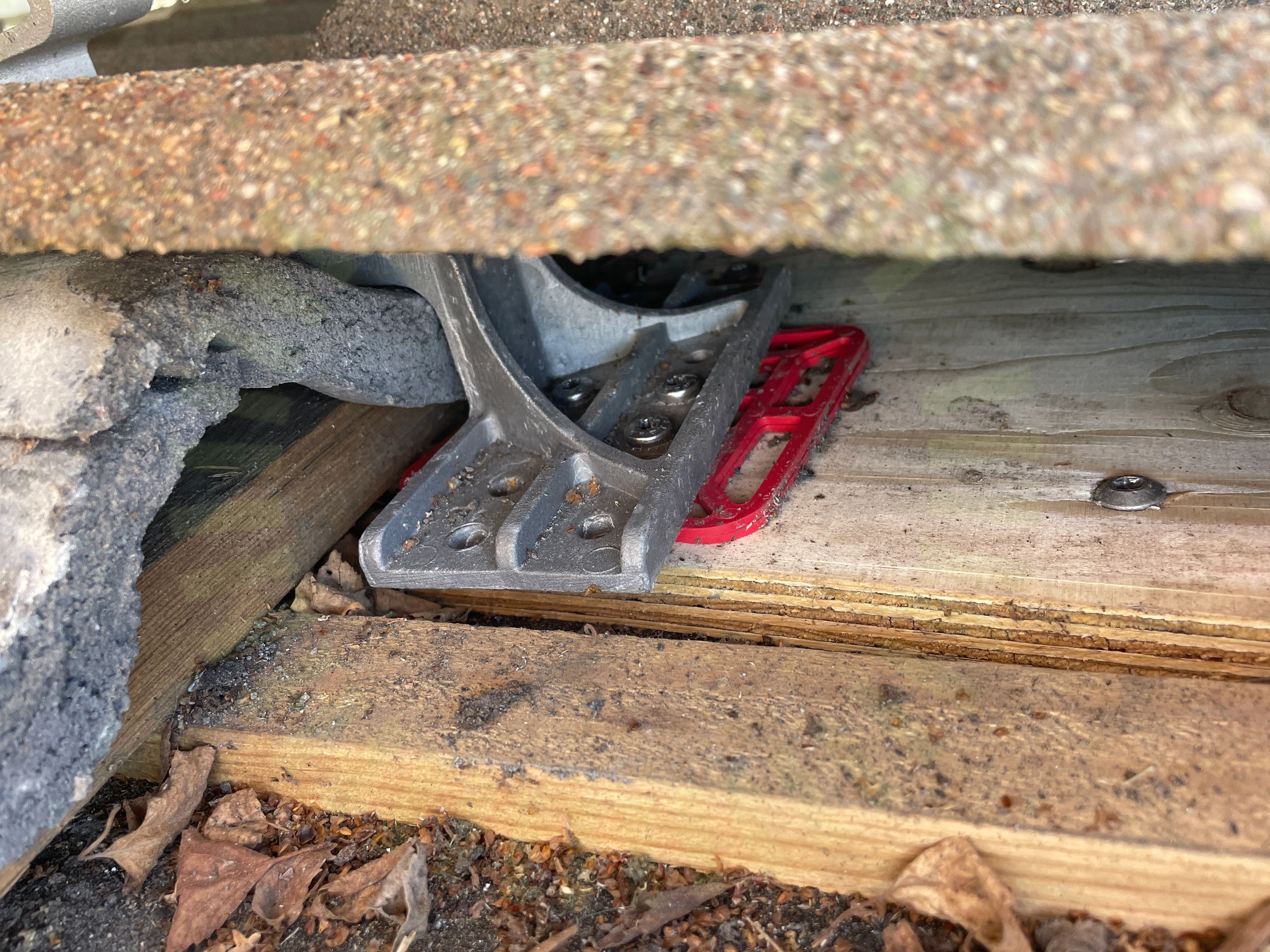

3.1 Råspontsinfästning

Inte godkänd

Infästning är utförd i råspont vilket bryter mot tillverkares garantivillkor enligt monteringsanvisning vid tiden för den ursprungliga installationen. Installatör uppger i åtgärdsprotokoll att de "inte följt takstolsstandarderna" men att deras garanti inte påverkas. Renusol uppger att installatören ansvarar för att säkerställa att råsponten håller för de tillförda lasterna, underlag på detta saknas. Vid ev framtida takskada täcker inte hemförsäkring och garantin från installatören är tidsbegränsad.

Renusol, 20230105_EN_VS+_InstallationGuide, Sida 35

3.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Takstolsavståndet är 1200 mm cc, inte 300 mm cc som angivits. Begärd lastberäkning som överensstämmer med verkligheten har inte inkommit till efterkontroll.

Tillverkarens montageanvisningar

3.3 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas. Skall finnas efter 12 meter. Uppmätt 12,76 meter skenlängd på 11 paneler, utstick tillkommer.

Renusol: 20230105_EN_VS+_InstallationGuide, Sida 1

Godkända kontrollpunkter

21/24

Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenornas överhängSkenskarvarTakgenomföringTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Anmärkningar

1/8

4.1 Skydd mot beröring

Inte godkänd

Beröringsskydd sitter ej fast och kan lossna.

Godkända kontrollpunkter

7/8

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPEN-ledarePlacering

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35

6.1 Dubbel matning

Inte godkänd

Installatören bestrider anmärkning vid föregående besiktning genom att hävda att: "Det åligger anläggningsägaren att säkerställa att elanläggningen är utförd enligt gällande regler och föreskrifter samt att uppdatera och underhålla elanläggning. Behövs inte åtgärda." Elinstallatör ansvarar för att säkerställa att ändringar i anläggningen i samband med solcellsinstallationen inte innebär tillkommande risker innan överlämning sker. Anläggningsägaren är ansvarig för att detta åtgärdas och reklamerar installationen, enligt konsumenttjänstlagen, då felet fanns vid överlämnandet.

SS 436 40 00 (512.1.2)

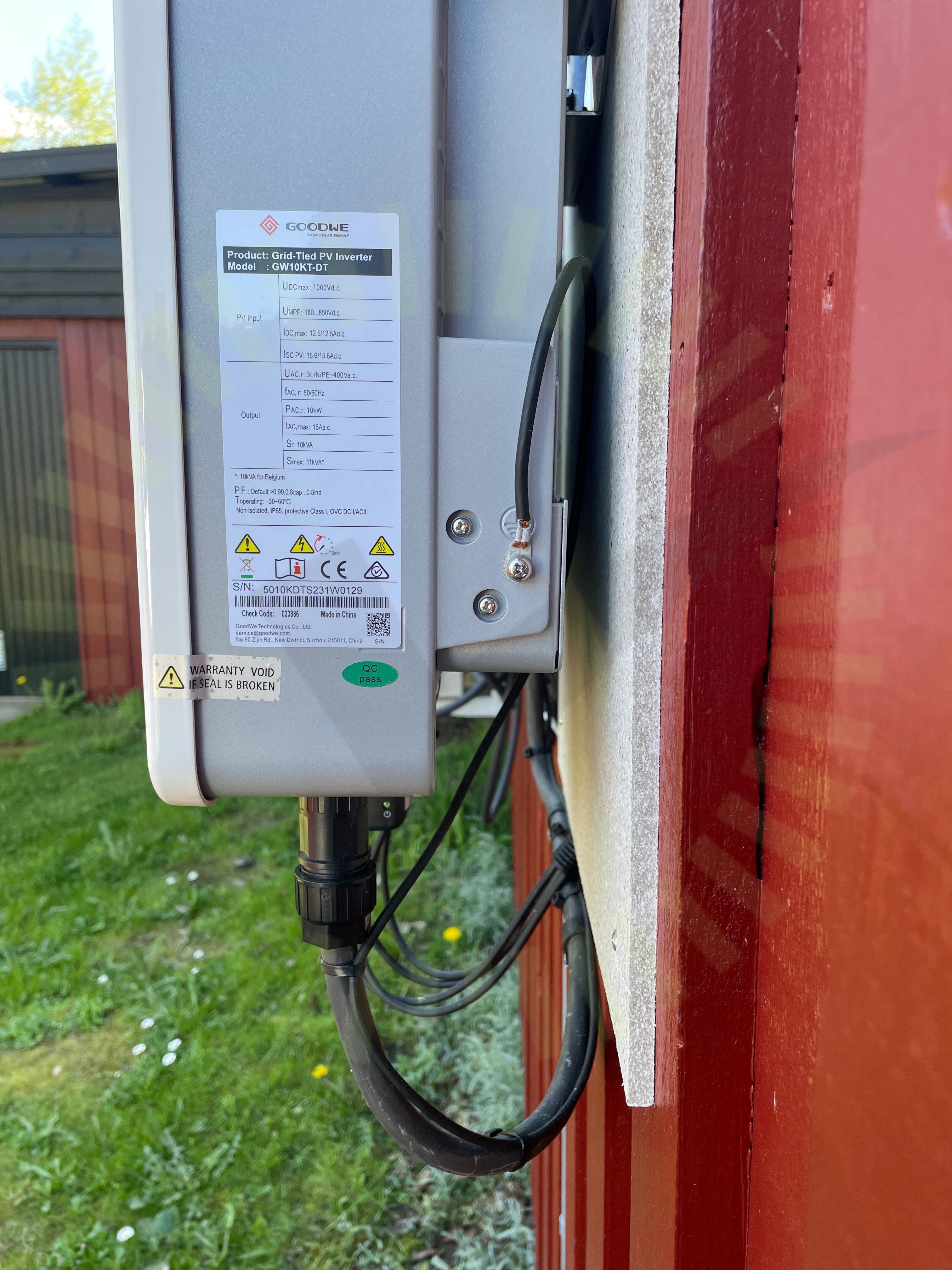

6.2 Jordning av chassi

Inte godkänd

Jordledaren ska vara grön/gul. Bestämd åtgärd enligt arbetsorder ej utförd.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21

Godkända kontrollpunkter

33/35

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantSmartmätareStress på kontakterSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
