Besiktningsrapport
9.5
Installation genom
Solstyrkan AB
Datum
2 februari 2024
Ort
Torslanda, Västra Götalands län
Underliggande takpanna
Kopplingslåda böjradie
Takgenomföring

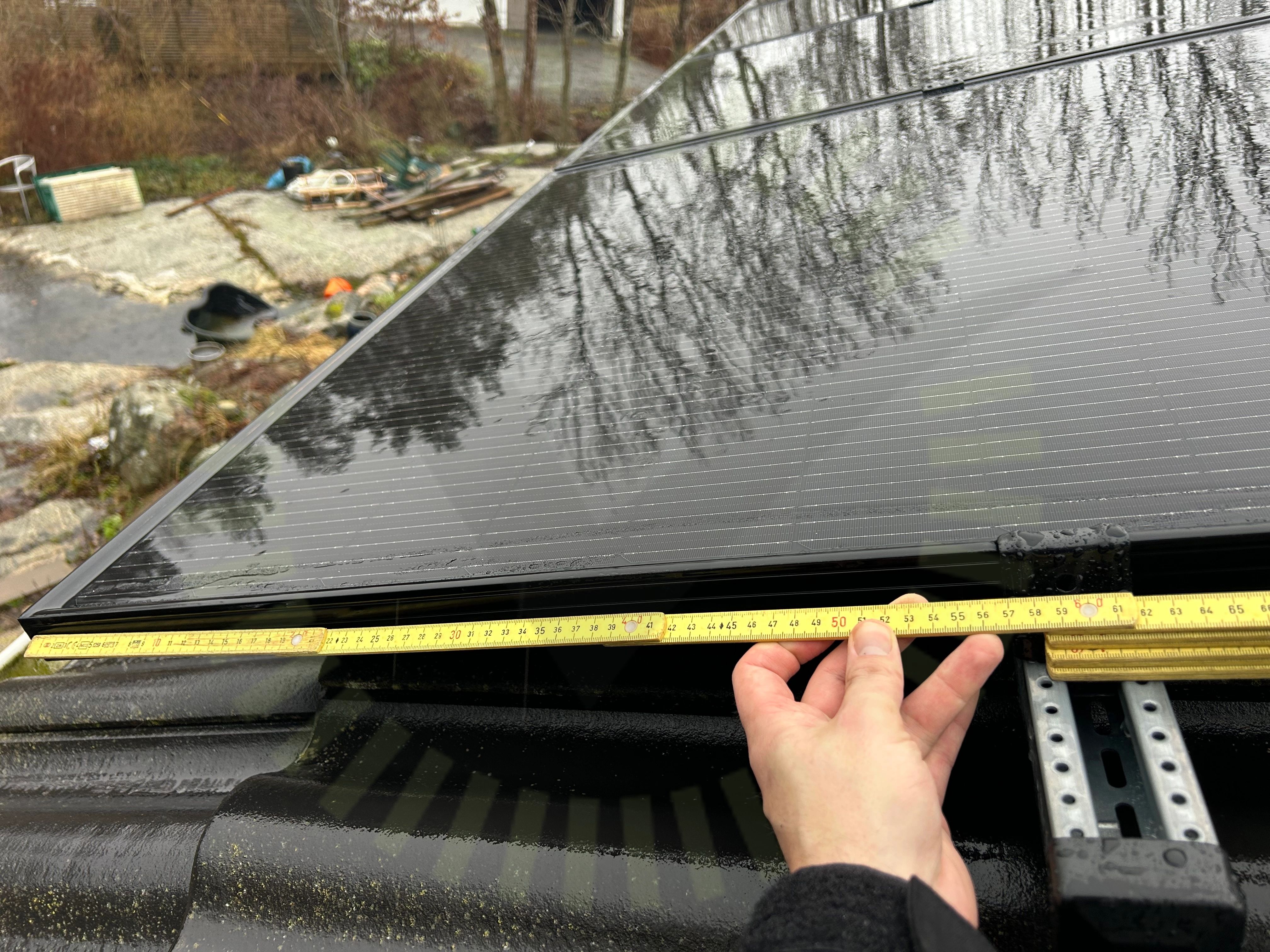

+ 2
95% godkända
5% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-66HBB/-V
Montagesystem
Weland Stål: Råspont
Växelriktare
GroWatt: MOD 3-10KTL3-XH(BP)
Batteri
Growatt: APX HV Battery System S1
Tillbehör
Säkerhetsbrytare AC
Installerad av Solstyrkan AB som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
15/15
Avstånd närliggande objekt
Batteri PE
DC anslutning batterimodul
DC anslutning växelriktare
Fastsäkring av produkt
Lutning
Sammansättning av komponenter
Signalkabel batterikomponenter
Signalkabel växelriktare
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, DMEGC: DM(XXX)M10-66HBB/-V
Anmärkningar
3/17
4.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

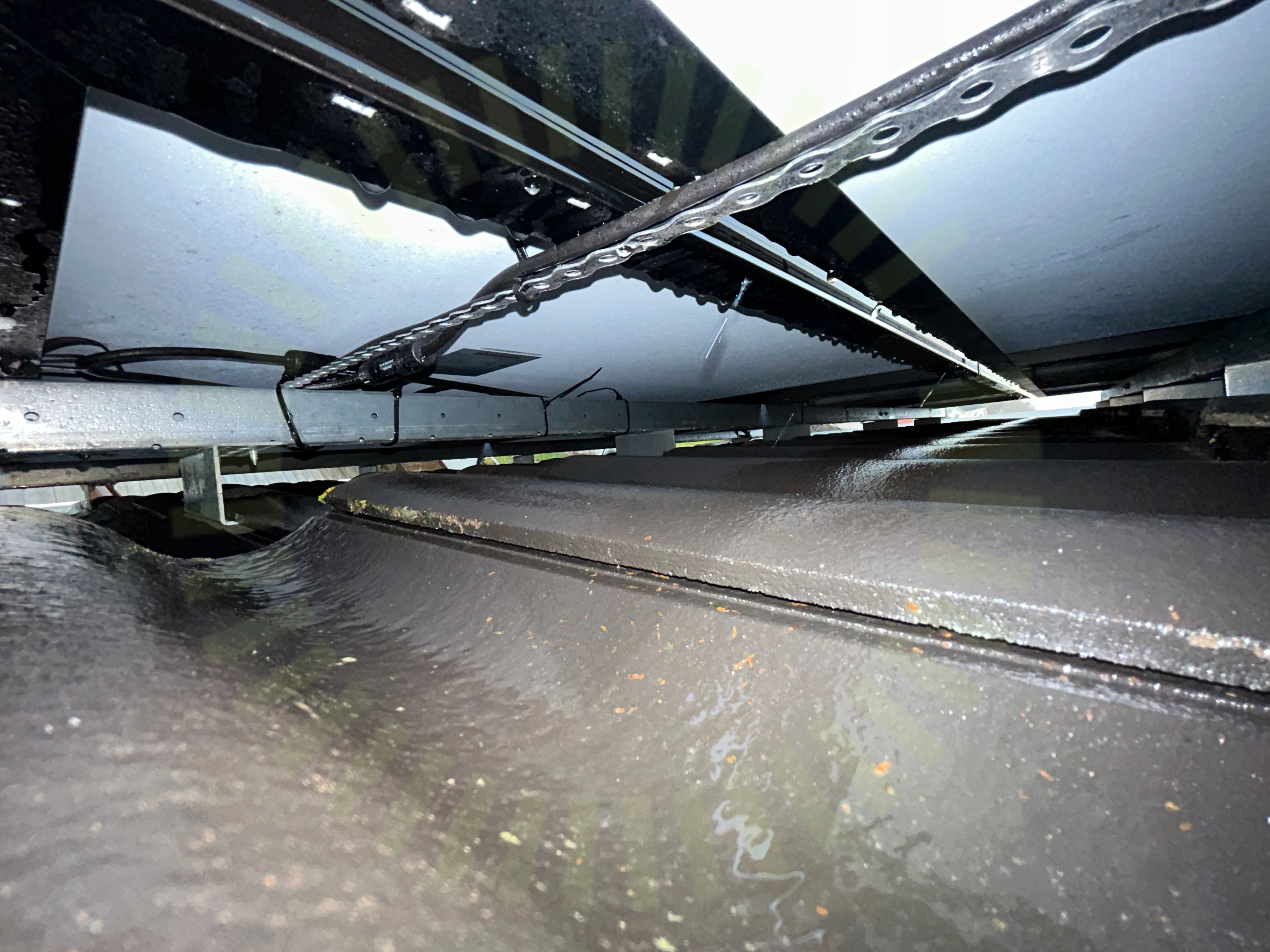

4.2 Föremål mot bakstycke
Inte godkänd
Föremål skaver mot panelens undersida.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

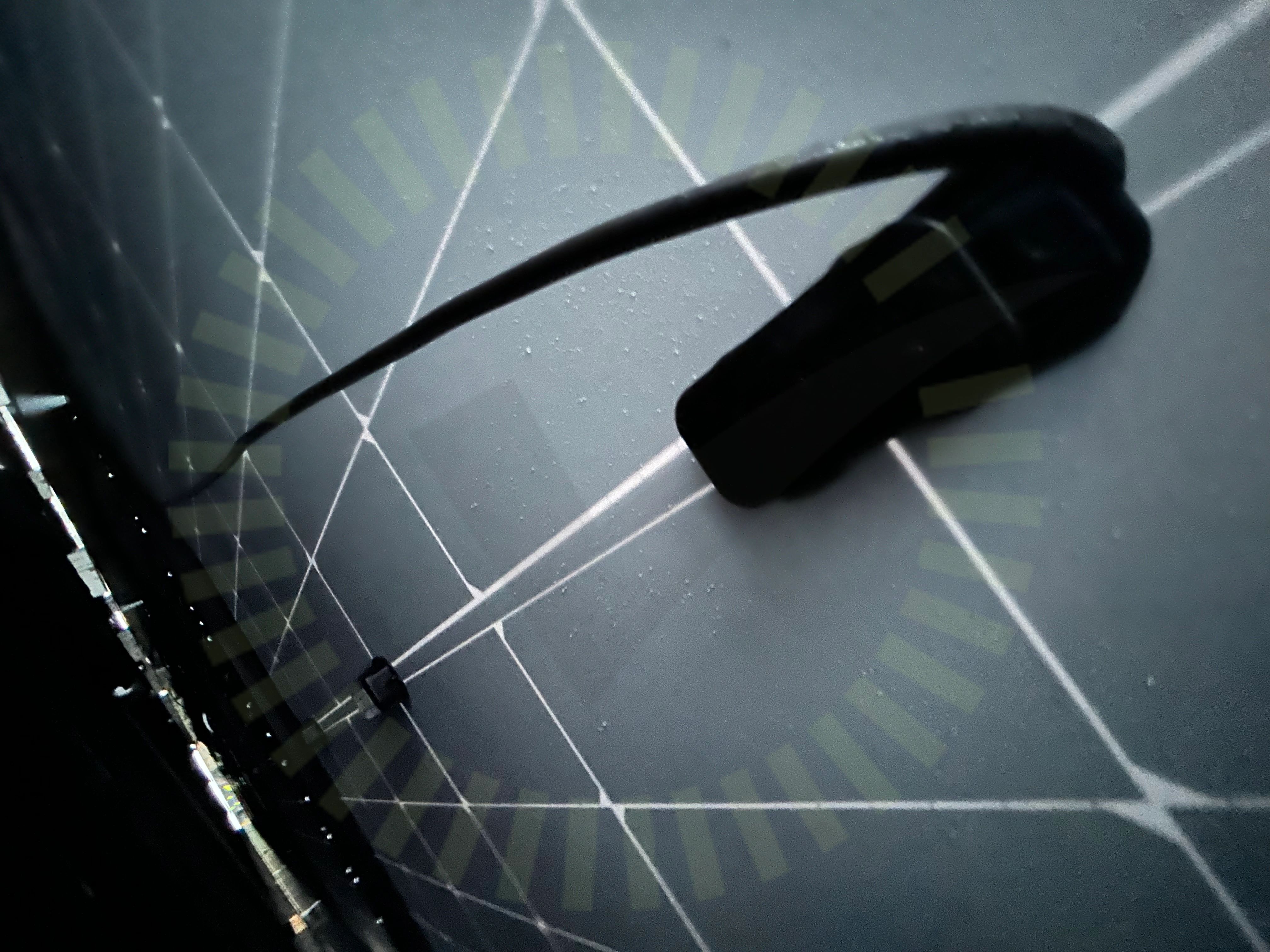

4.3 Kopplingslåda böjradie
Inte godkänd
Böjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
13/17
Dräneringshål
Förbindelse av kontakter
Förläggning DC kontakter
Klämmans överlappning
Klämmornas storlek
Kontaktdon
Panelkablagets böjradie
Panelramar separerade
Punktbelastning
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/17
Strängförläggning
Tak 1, Weland Stål: Råspont
Anmärkningar
2/22

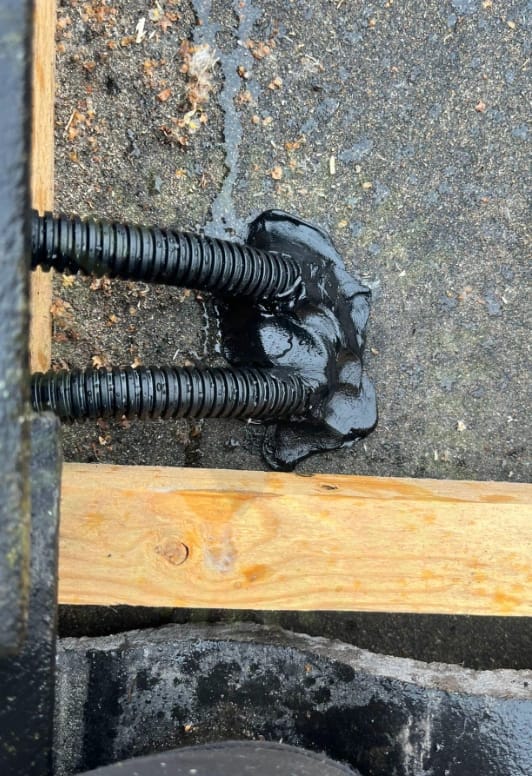

5.1 Takgenomföring
Inte godkänd
Dokumentation som styrker vald metod för takgenomföring saknas.
5.2 Underliggande takpanna
Inte godkänd
Infästningar ligger mot underliggande takpanna.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
20/22
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Klämmor rätt förläggning
Mittklämmor
Placering
Råspontsinfästning
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Takkrokarnas CC
Tvådelad Takkrok
Underbyggnad
Väderbeständigt material
Ändklämmor skena
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/35

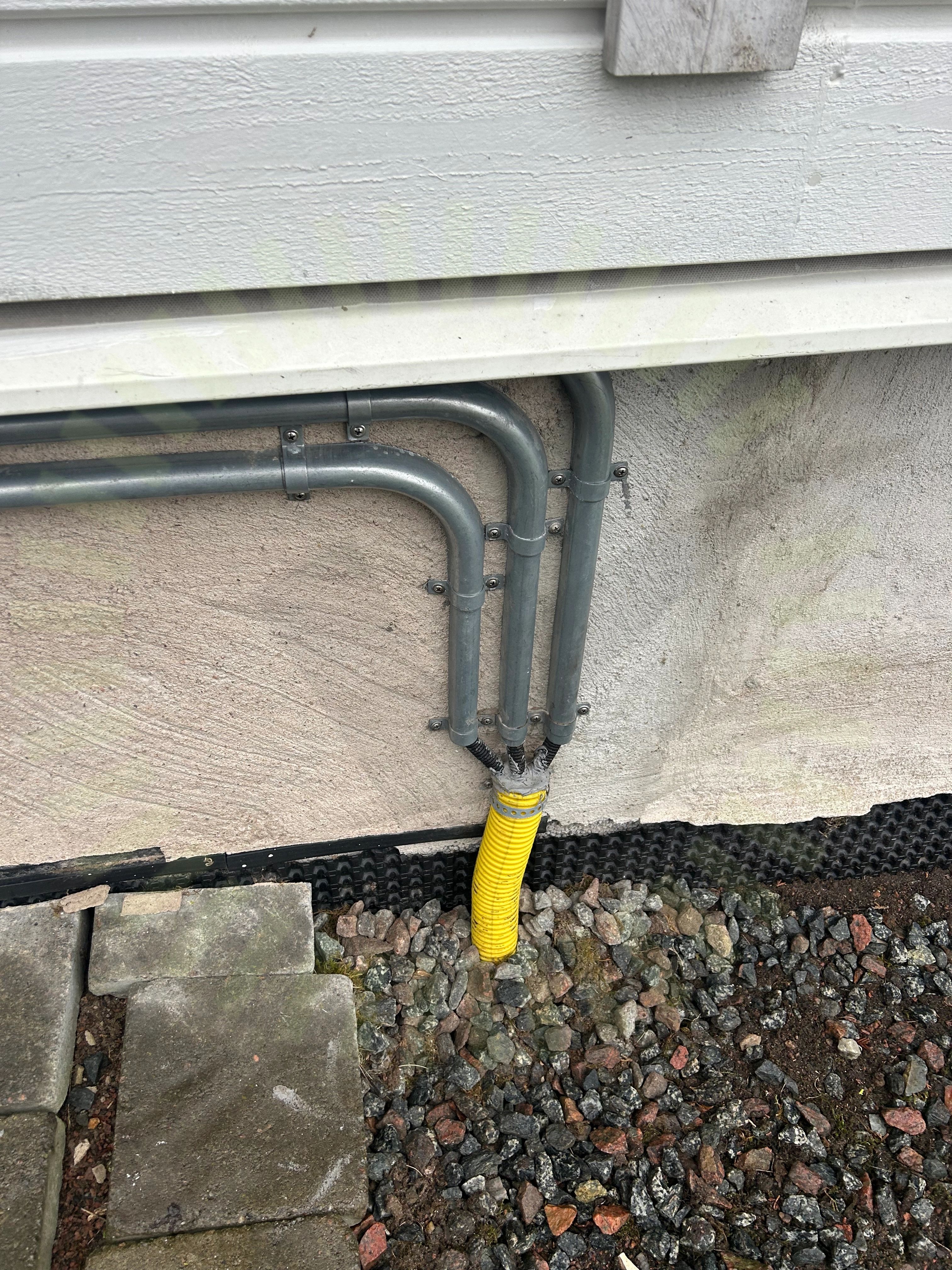

7.1 DC Kablage skydd
Inte godkänd
Gult rör är ej UV-beständigt.
Godkända kontrollpunkter
34/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
