Besiktningsrapport
9.4
Installation genom
Sesol
Datum
17 juni 2025
Ort
Bara, Skåne län
Kabeluppfästning
Ändklämmor
Förskruvning
93% godkända
7% ej godkända
Om installationen
Paneler
AIKO: Neostar 2S+
Montagesystem
Nordmount: Plåttak
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC sträng saknas.
Godkända kontrollpunkter
2/3
Avtal
Strängschema
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Tak 1, AIKO: Neostar 2S+
Godkända kontrollpunkter
16/18
Avsaknat underlag
Avstånd till hav
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
2/18
Panelkablagets böjradie
Strängförläggning
Tak 1, Nordmount: Plåttak
Anmärkningar
2/16
4.1 Kabeluppfästning
Inte godkänd
Kablage ligger på yttertaket.
SS 436 40 00 (712.522.101)

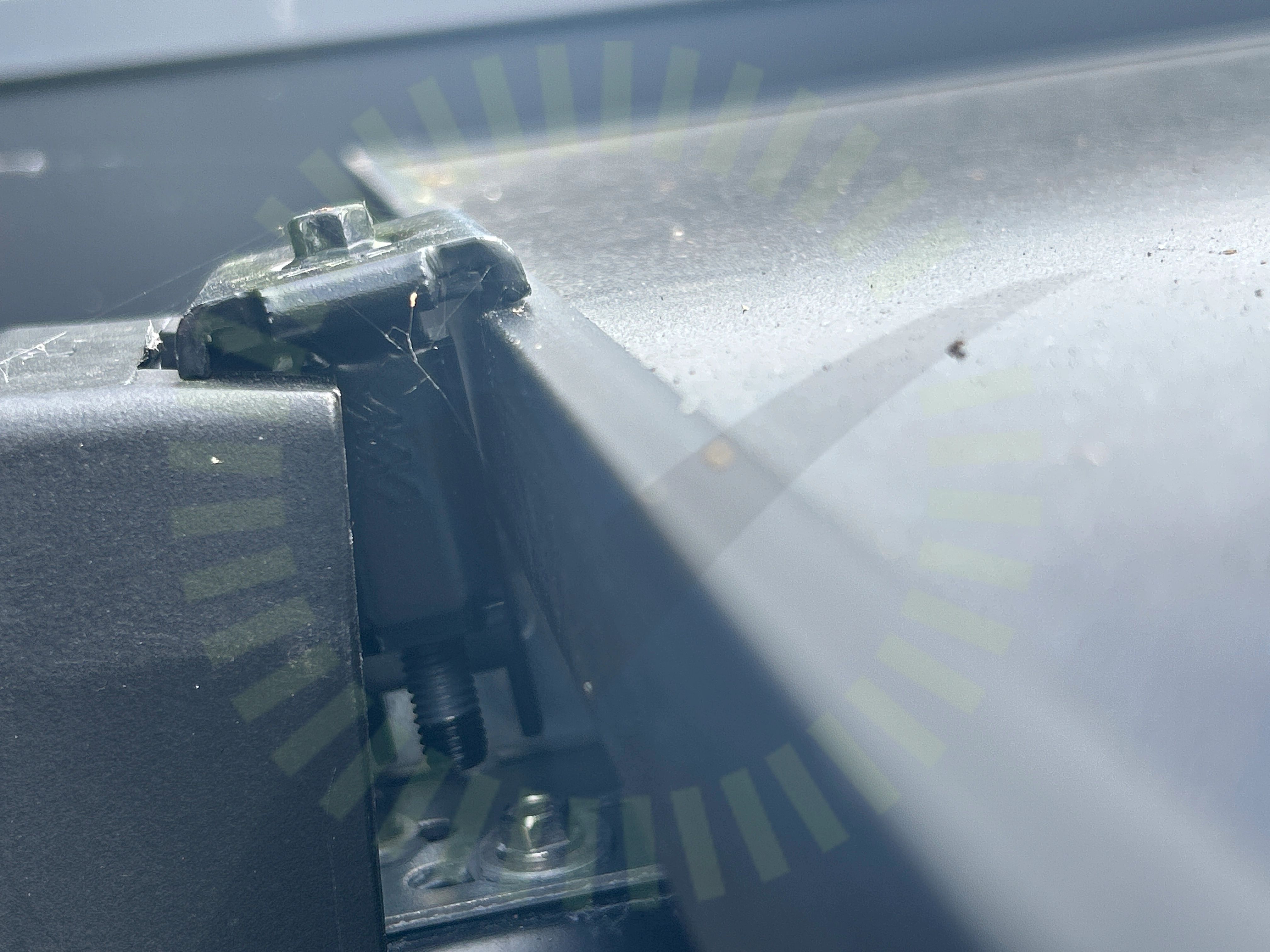

4.2 Ändklämmor
Inte godkänd
Flera klämmor ligger inte korrekt mot panelerna och flera plastkoppar i slutet ligger felaktigt.
Nordmount: Monteringsanvisning Plåttak Version 1 - 230309, Sida 3
Godkända kontrollpunkter
14/16
CC mått Infästning
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Klämmans placering i skena
Klämmornas överlappning
Krav på tak
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Snö- och Vindlastberäkning
Säkerhetsavstånd
Väderbeständigt material
Varselmärkning
Anmärkningar
2/4
5.1 Informering av solceller
Inte godkänd
Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
5.2 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4
Missvisande varselmärkning
Varning för backspänning
Växelriktare
Anmärkningar
1/36
6.1 Förskruvning
Inte godkänd
Kabelhandske är inte fastsäkrad. Skruv ej åtdragen.
SigenStor- Series Installation Guide_EN, Version: 05, Sida 26
Godkända kontrollpunkter
35/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
