Besiktningsrapport

8.3

Detta är ett reducerat protokoll från en besiktning av en komplett solcellsinstallation. Se besiktningsprotokollet här

Installation genom

Otovo

Datum

26 juni 2024

Ort

Lund

Län

Skåne län

Fastsäkring av produkt

Uppfästning av kablage

Avstånd närliggande objekt

+ 8

76% godkända

24% ej godkända

Om installationen

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Batteri

Growatt: APX HV Battery System S2

Installerad av Otovo som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Batteri (15)Varselmärkning (4)Växelriktare (35)

Batteri

Anmärkningar

2/15

1.1 Fastsäkring av produkt

Inte godkänd

Batterimodul är inte fastsäkrad i väggen.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

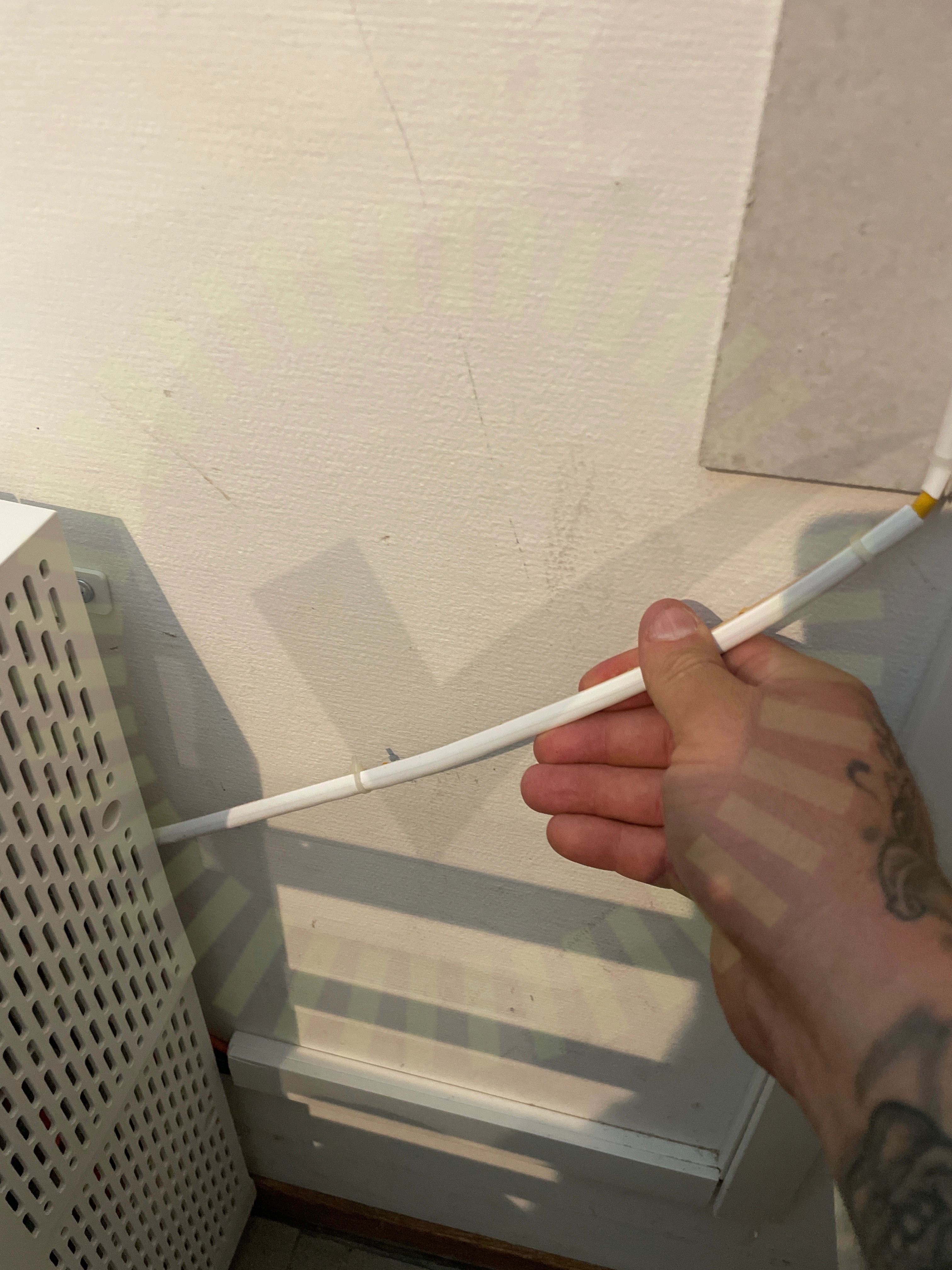

1.2 Uppfästning av kablage

Inte godkänd

PE kabel ligger löst bakom batteriet.

Godkända kontrollpunkter

13/15

Avstånd närliggande objekt

Batteri PE

DC anslutning batterimodul

DC anslutning växelriktare

Lutning

Sammansättning av komponenter

Signalkabel batterikomponenter

Signalkabel växelriktare

Skador

Smartmätare

Tillgång till batteriet

Utrymme

Väderskydd

Varselmärkning

Anmärkningar

2/4

2.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

2.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

2/4

Missvisande varselmärkning

Varning för likspänning

Växelriktare

Anmärkningar

8/35

3.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

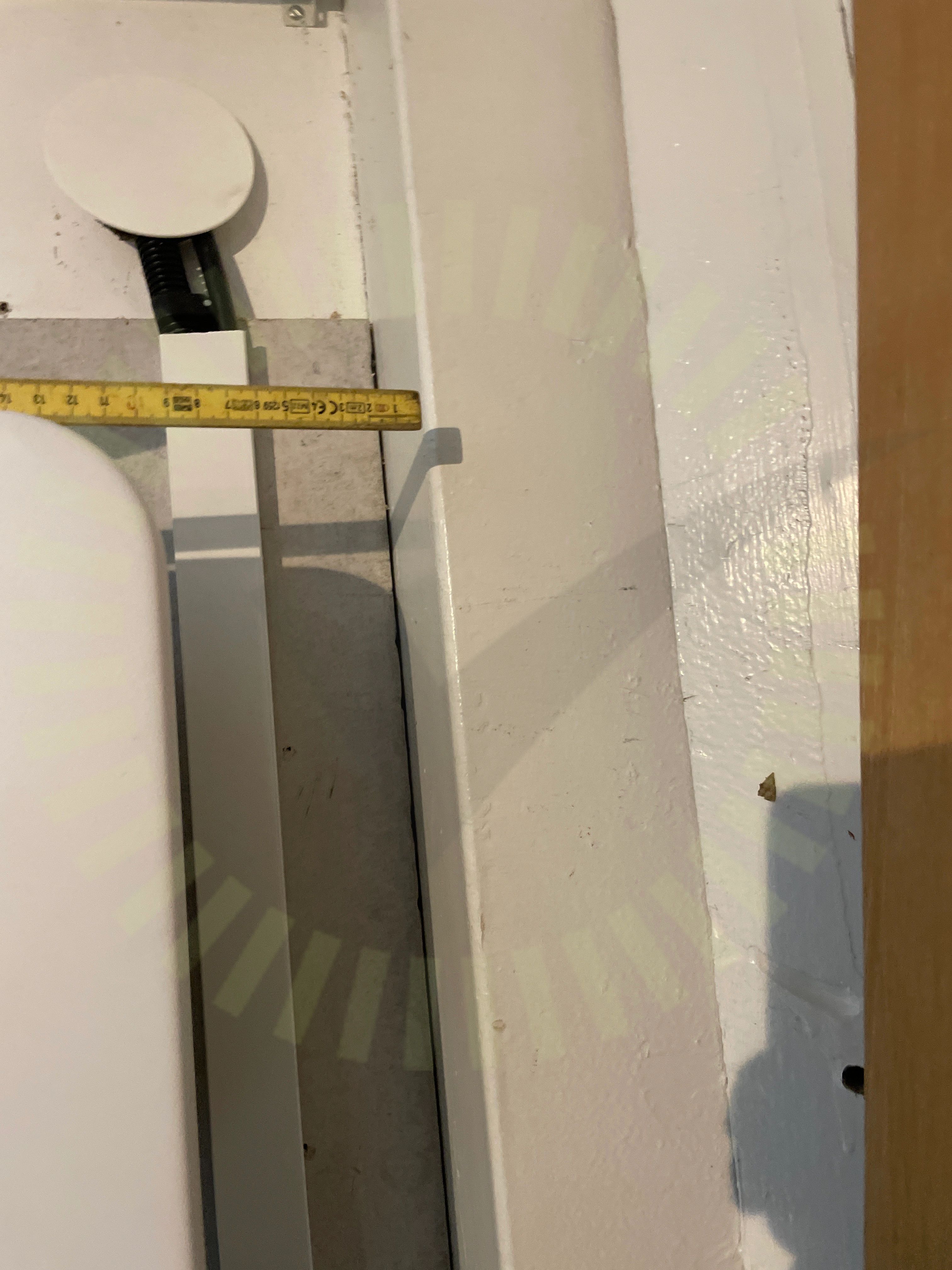

3.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

MOD 3-10KTL3-XH User Manual EN 2022.11.23, Sida 12

3.3 DC Kablage förläggning

Inte godkänd

Kablaget är inte uppfäst så det har tillräckligt stöd. Uppmätt 1400mm mellan klammer.

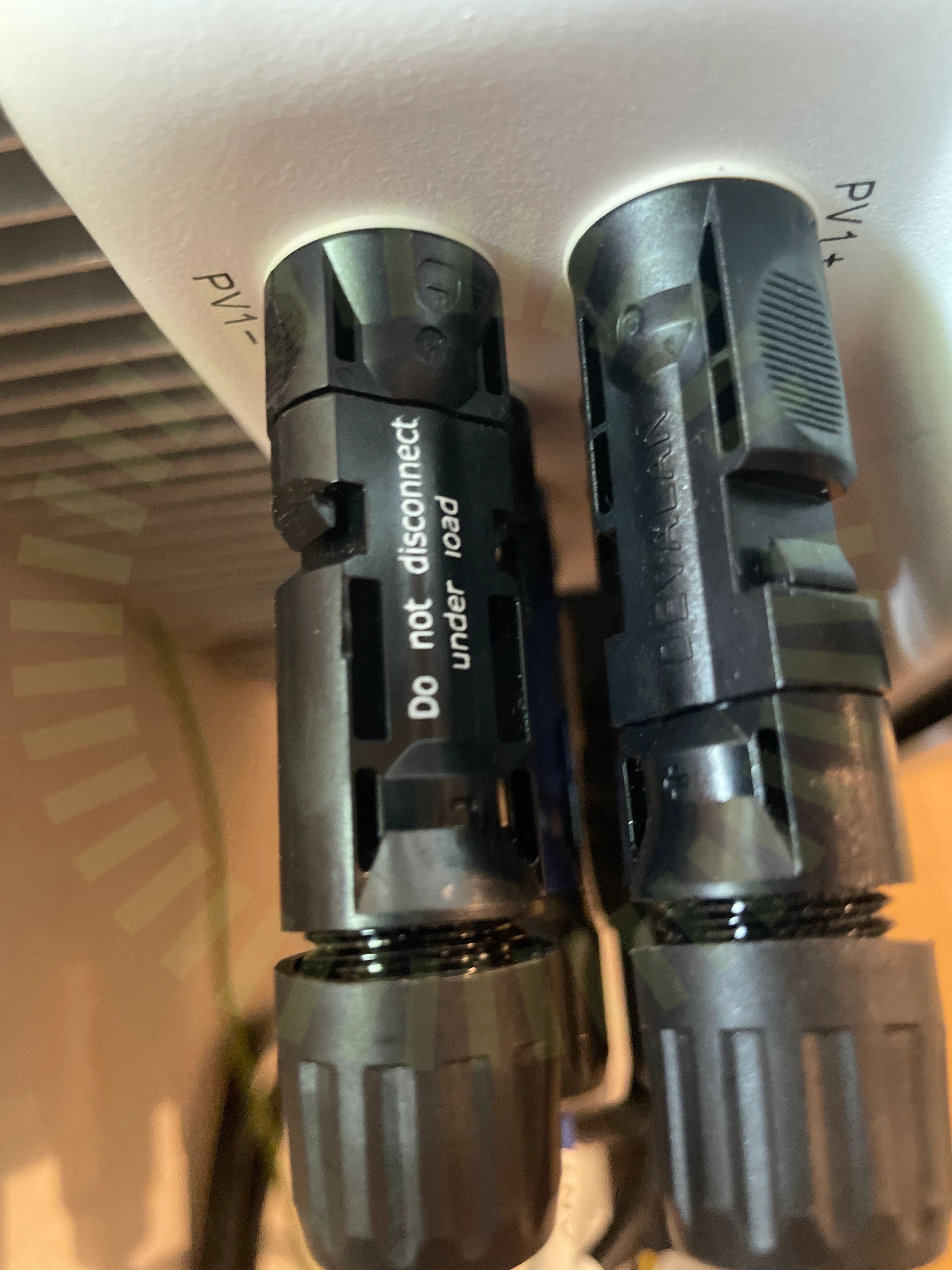

3.4 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

3.5 Förskruvning

Inte godkänd

Förskruvning enbart anpassad för en kabel.

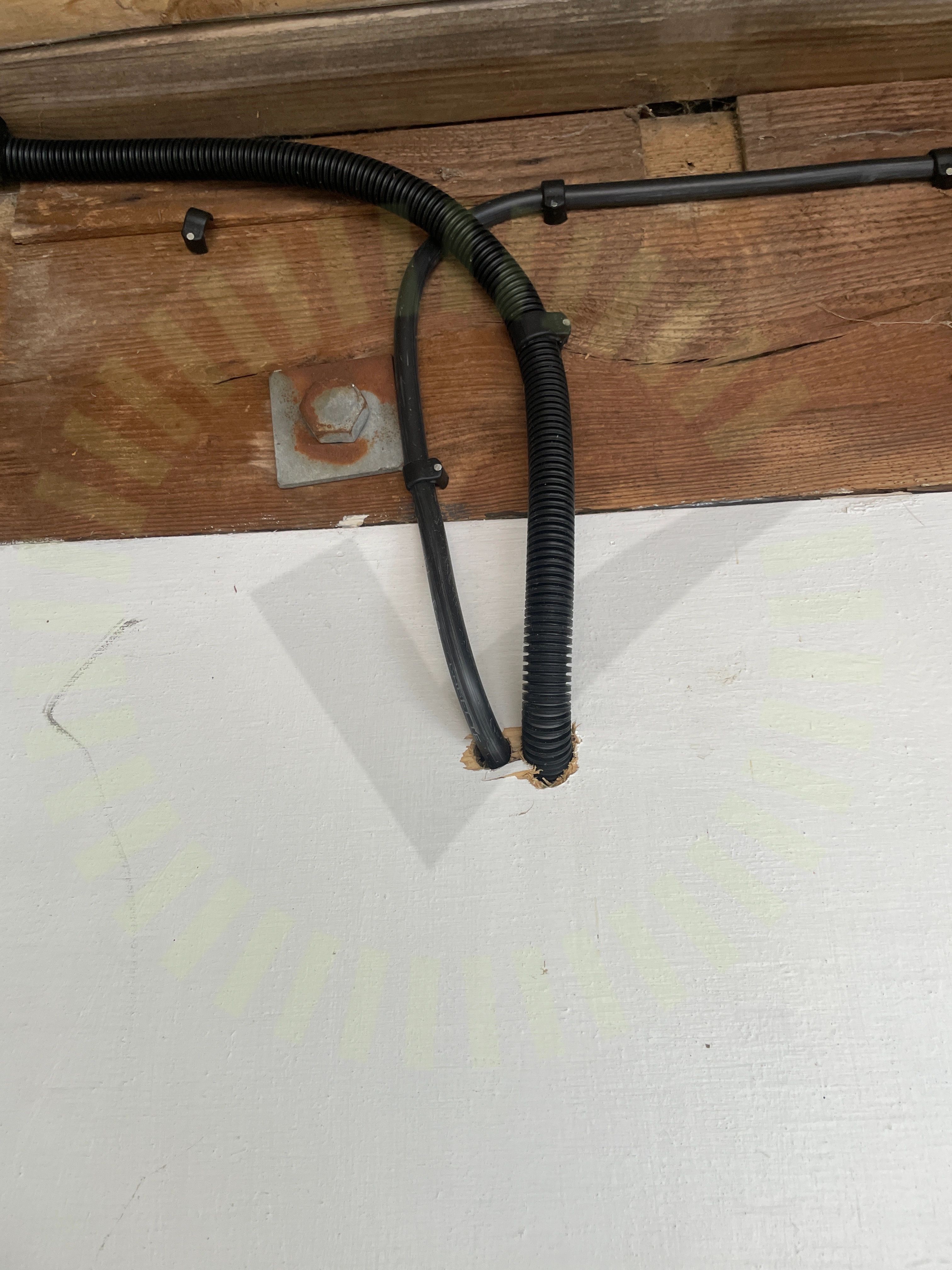

3.6 Genomföringar

Inte godkänd

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

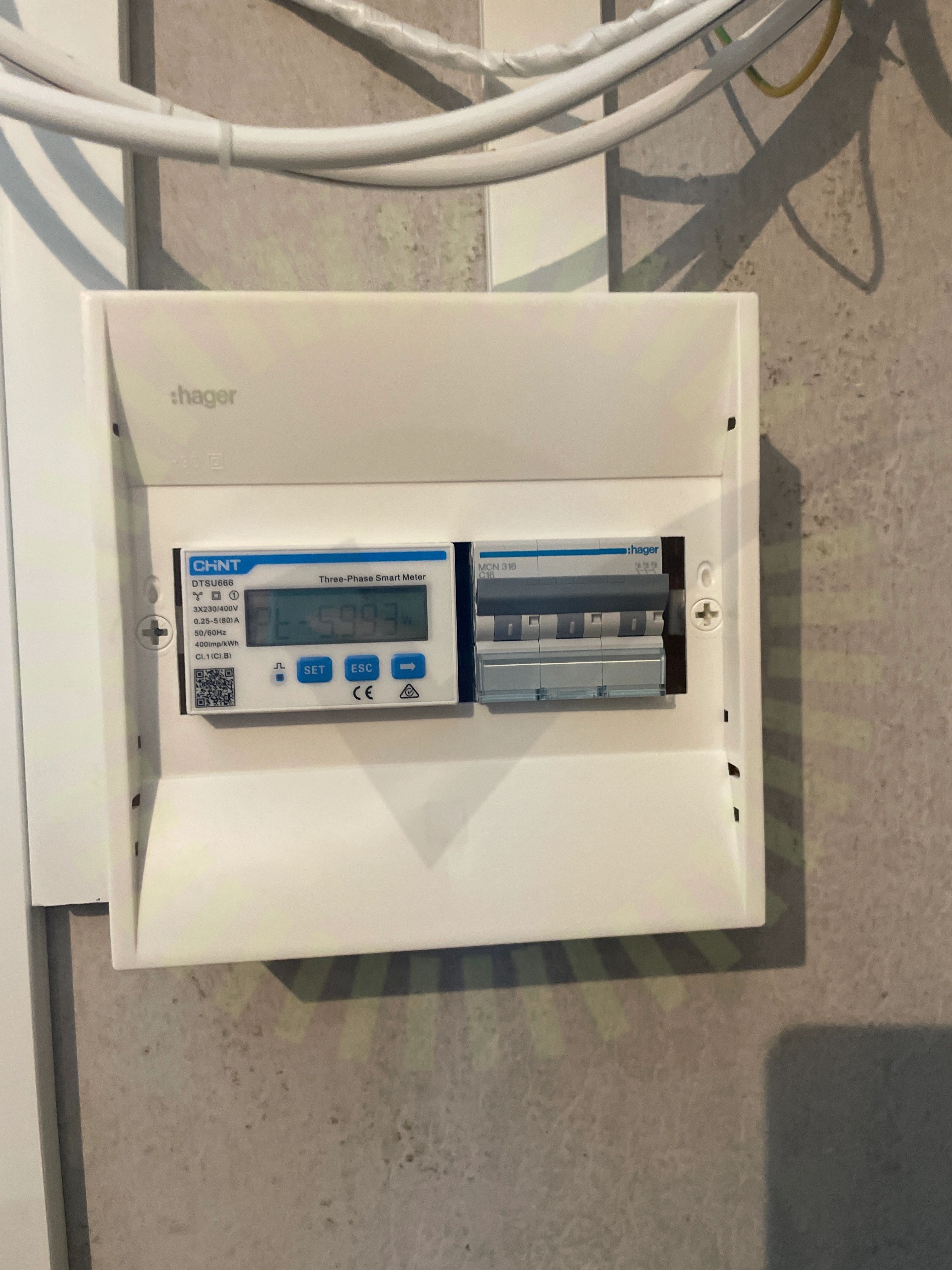

3.7 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

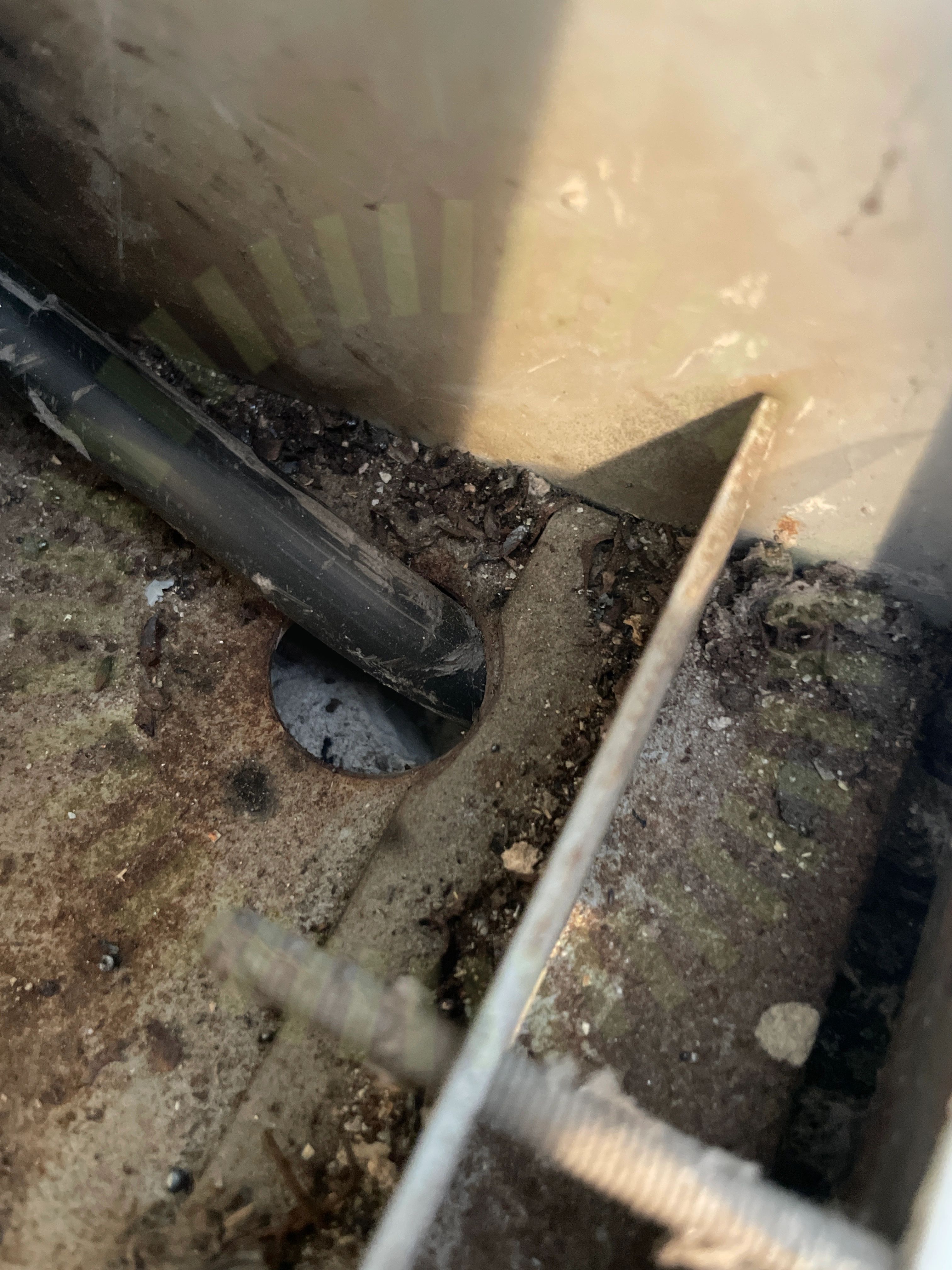

3.8 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Godkända kontrollpunkter

23/35

AC kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Stress på kontakter

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

4/35

DC Max Spänning

DC Max Ström

DC Min Spänning

Strängdesign
