Besiktningsrapport

8.7

Installation genom

Solcellskompaniet Väst

Datum

23 september 2024

Ort

Göta, Västra Götalands län

Förbindelse av kontakter

AC kablage förläggning

Fastsäkring av produkt

+ 12

89% godkända11% ej godkända

Om installationen

PanelerSmartsun Energy: SSPxxxS8BT-120NT

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareGroWatt: MID (11-30)KTL3-XH

BatteriGrowatt: APX HV Battery System S2

TillbehörUndercentral

TillbehörCHINT: Growatt DTSU666

TillbehörSäkerhetsbrytare AC

Installerad av Solcellskompaniet Väst som har ett högt snittbetyg på 9.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/15

2.1 Avstånd närliggande objekt

Överenskommelse

Batteriet har inte rätt avstånd till omkringliggande material.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 11-12

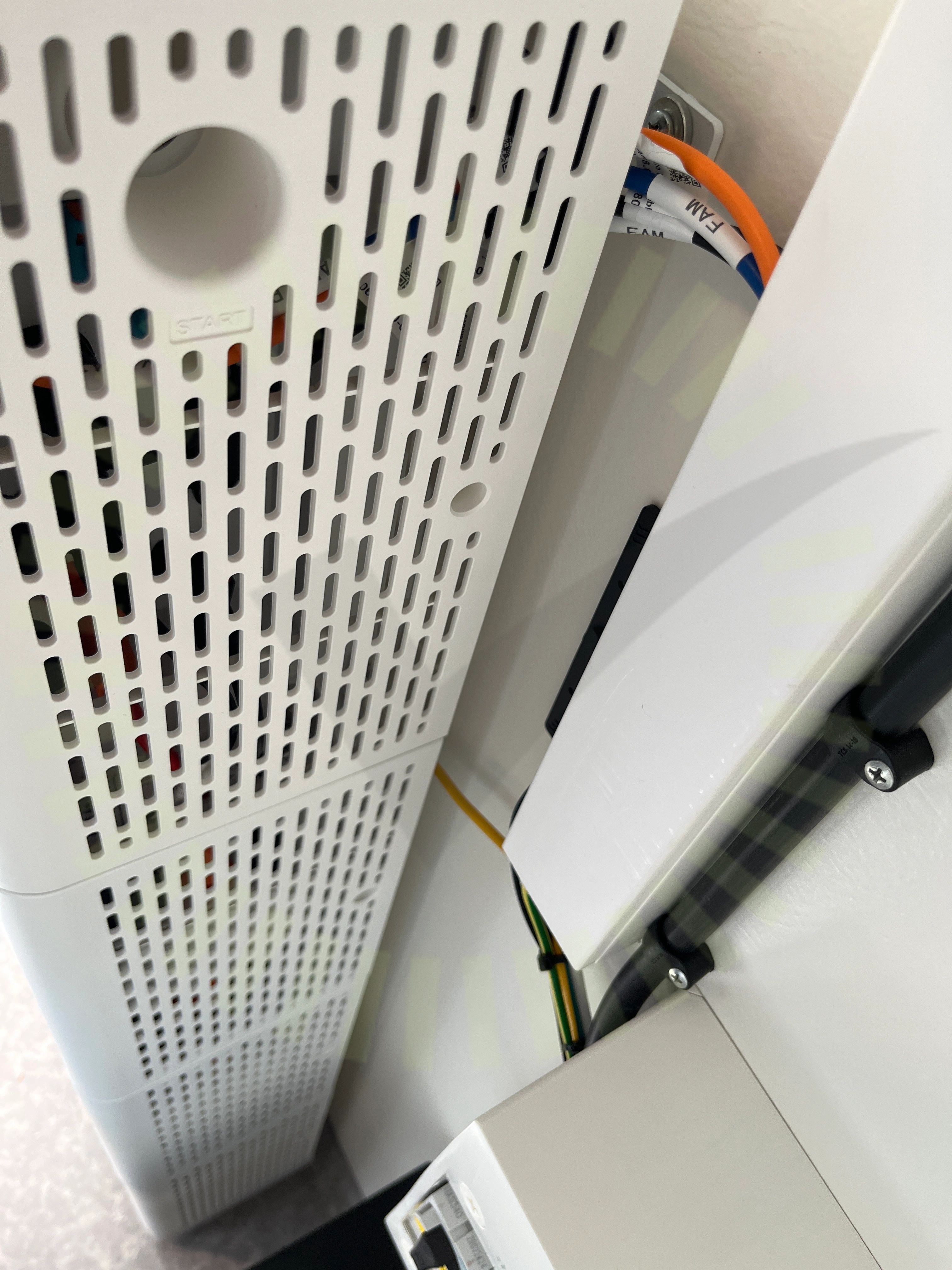

2.2 Fastsäkring av produkt

Inte godkänd

Batterimodul är inte fastsäkrad i väggen.

Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20

Godkända kontrollpunkter

13/15

Batteri PEDC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/24

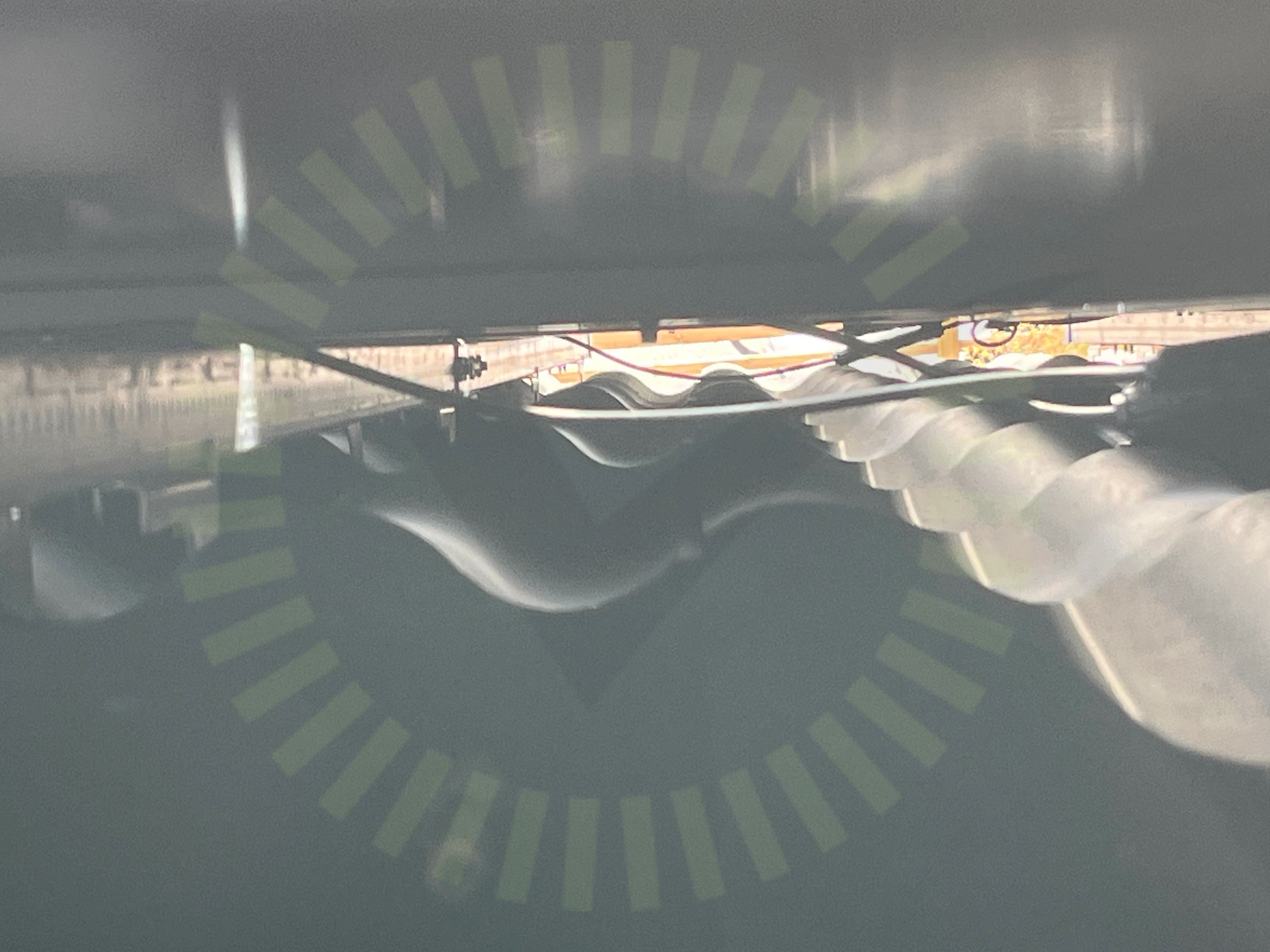

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

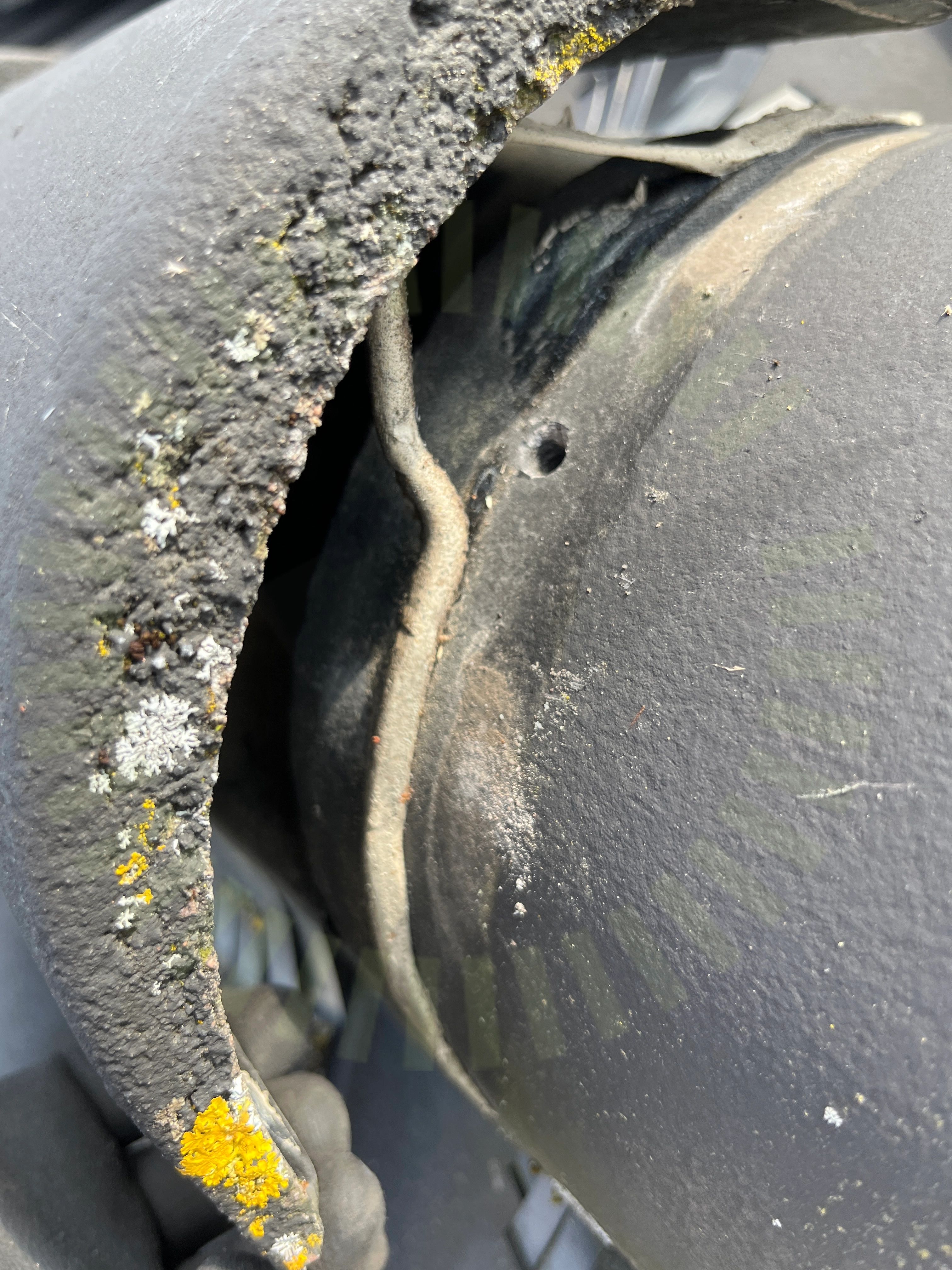

5.2 Skador

Inte godkänd

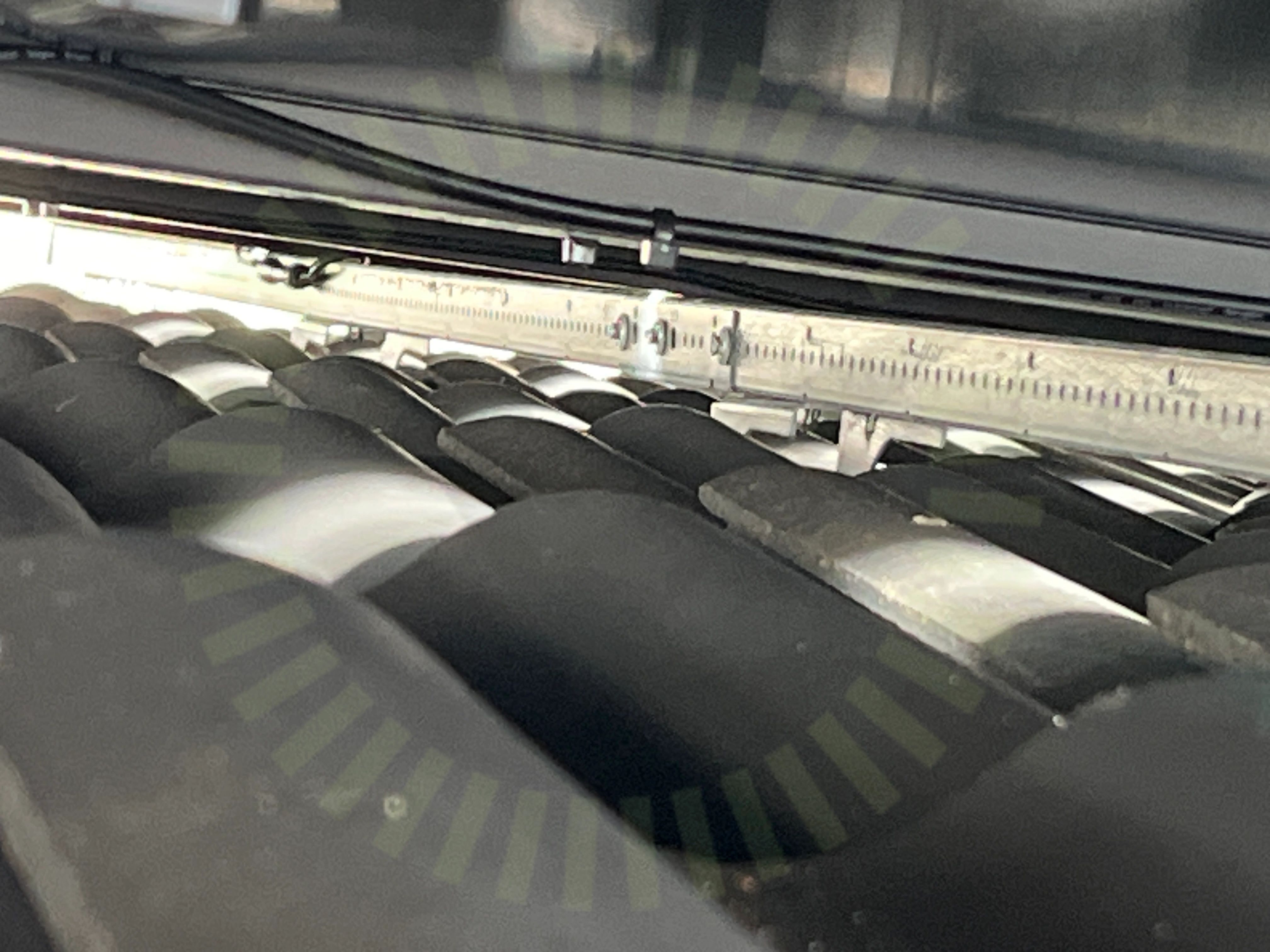

Man har lyft majoriteten av nockpannorna men inte skruvat/spikat tillbaka dom.

5.3 Ändklämmor

Inte godkänd

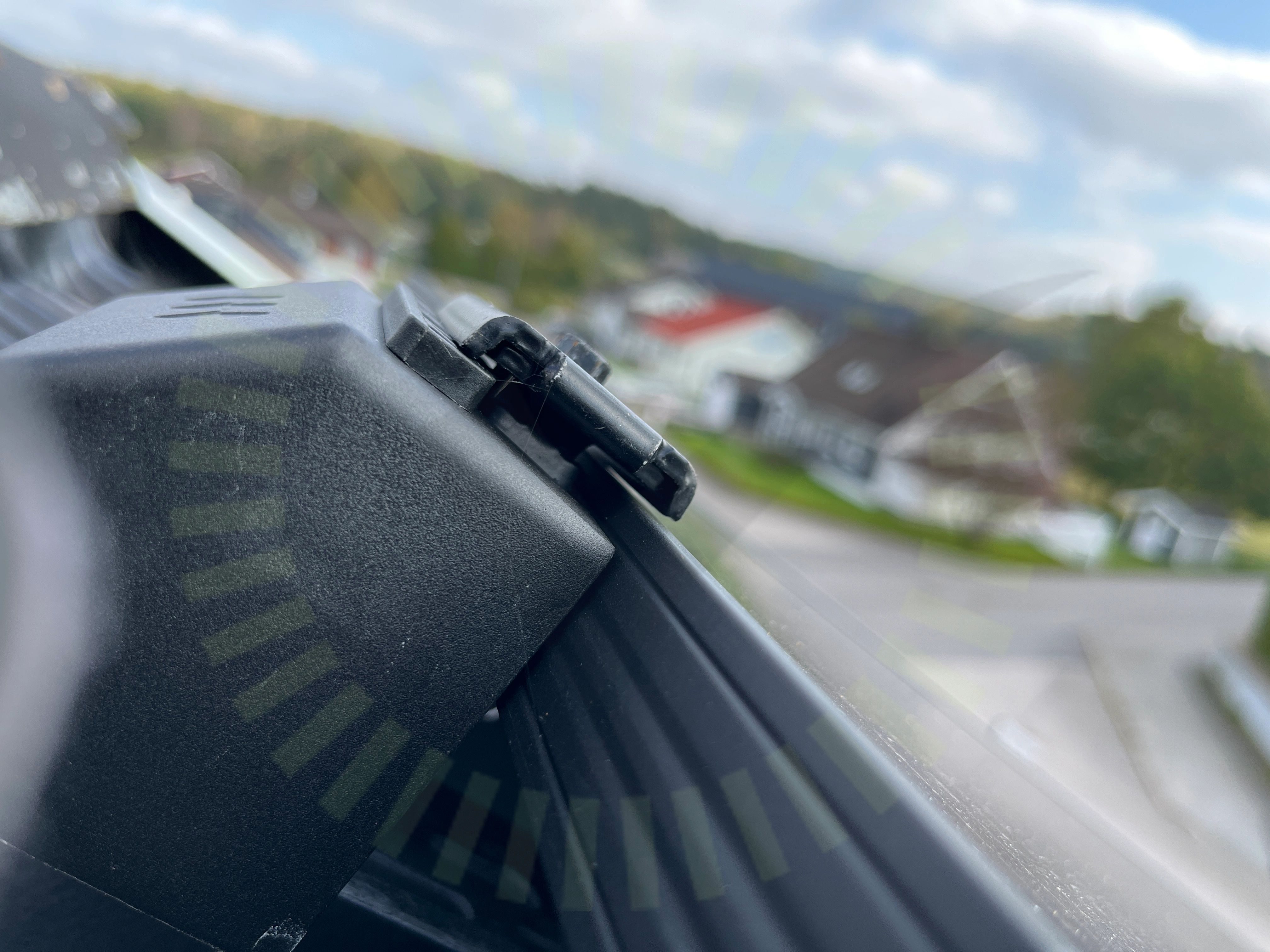

Ändklämma ligger inte emot panelens ram.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 6-7

5.4 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Sida 5

Godkända kontrollpunkter

20/24

Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningStående skenorSäkerhetsavståndUnderliggande takpannaTakgenomföringTakkrokarnas CCVäderbeständigt material

Tak 1, Smartsun Energy: SSPxxxS8BT-120NT

Anmärkningar

2/14

6.1 Klämmornas placering

Inte godkänd

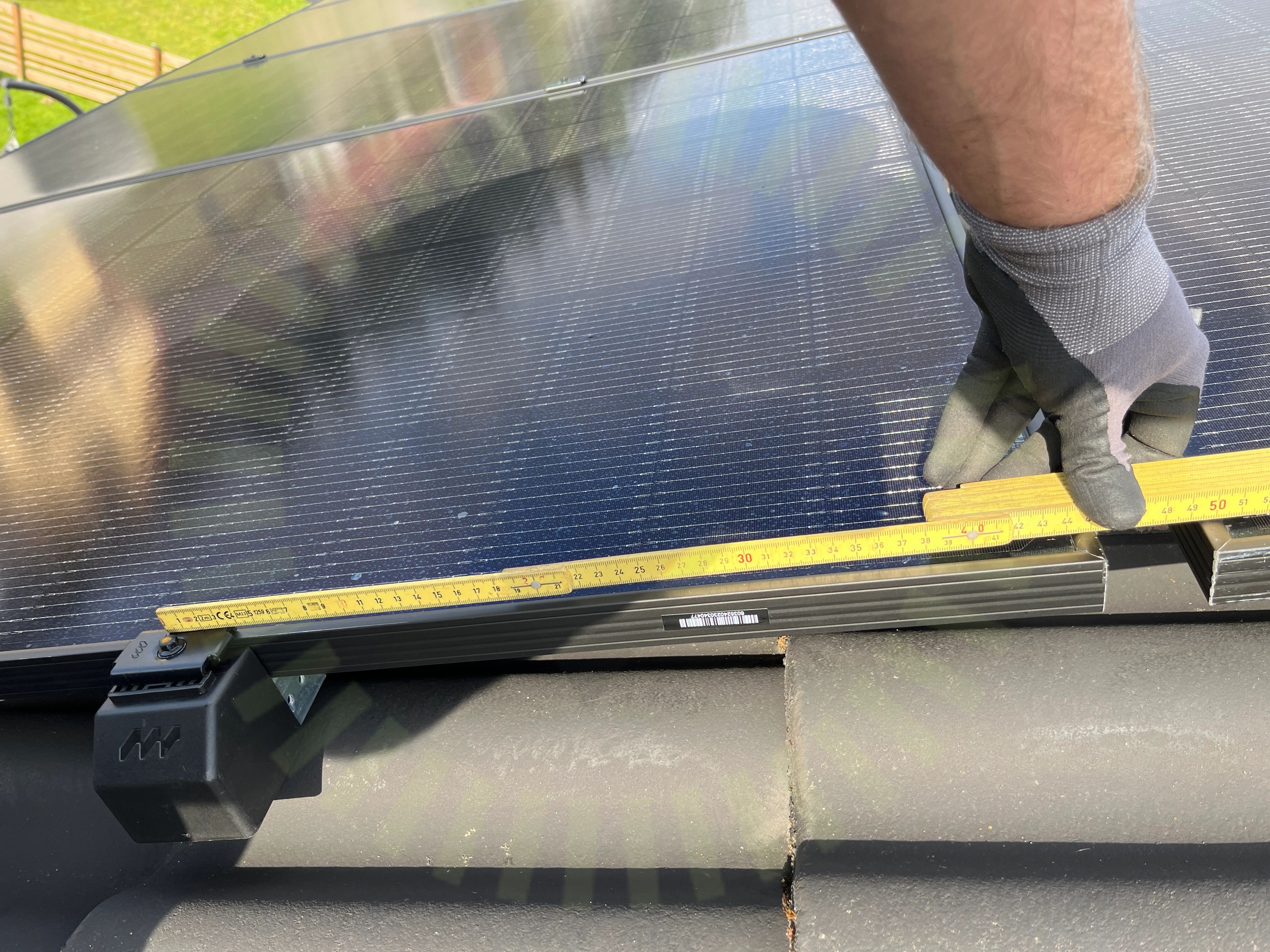

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Det skall även vara 6 klämmor, inte 4.

Smartsun Energy - Installation Manual Double Glass Version: 2023 V2, Sida 7

6.2 Förbindelse av kontakter

Inte godkänd

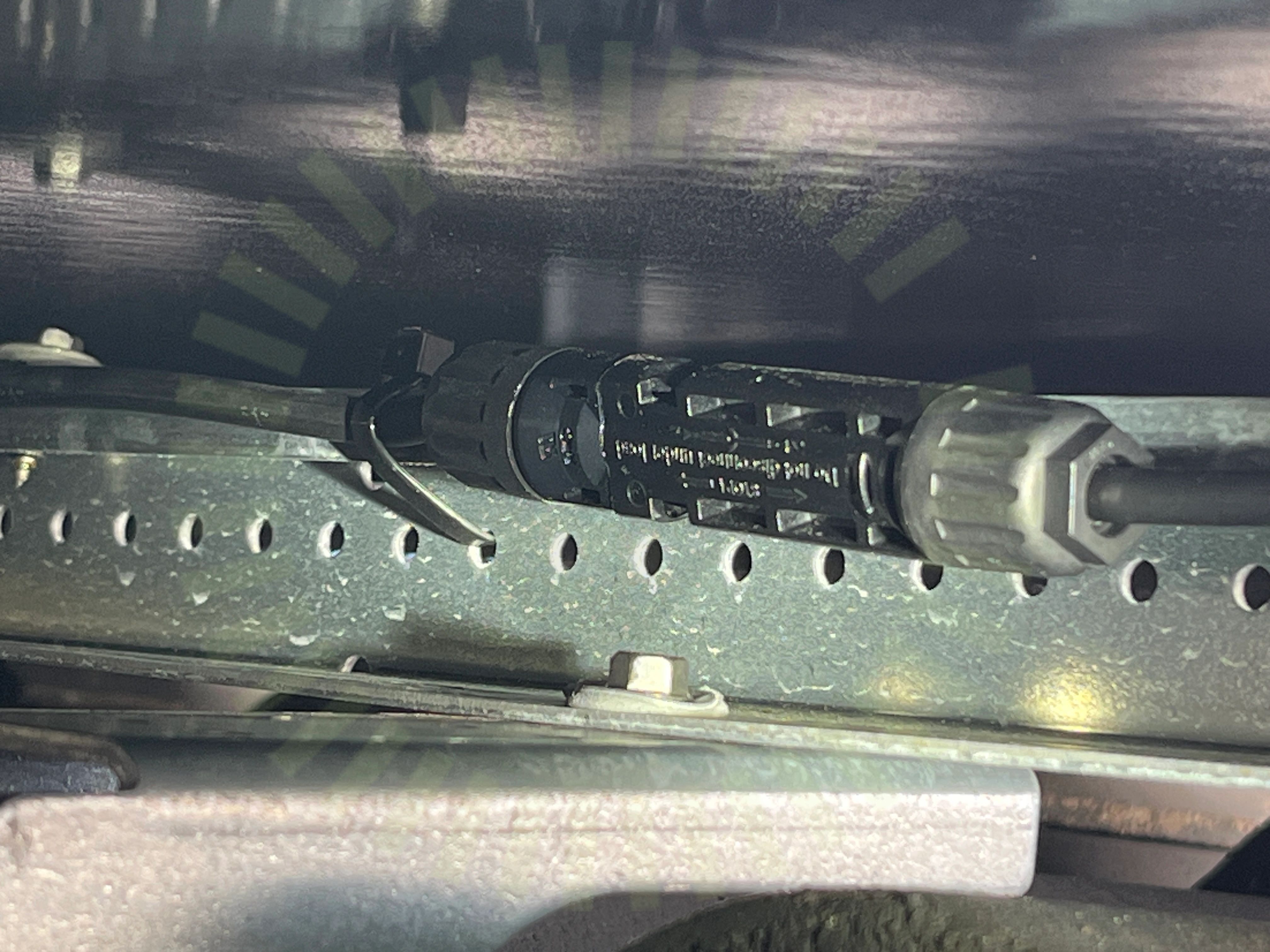

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

11/14

DräneringshålFöremål mot bakstyckeKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/14

Strängförläggning

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

8/36

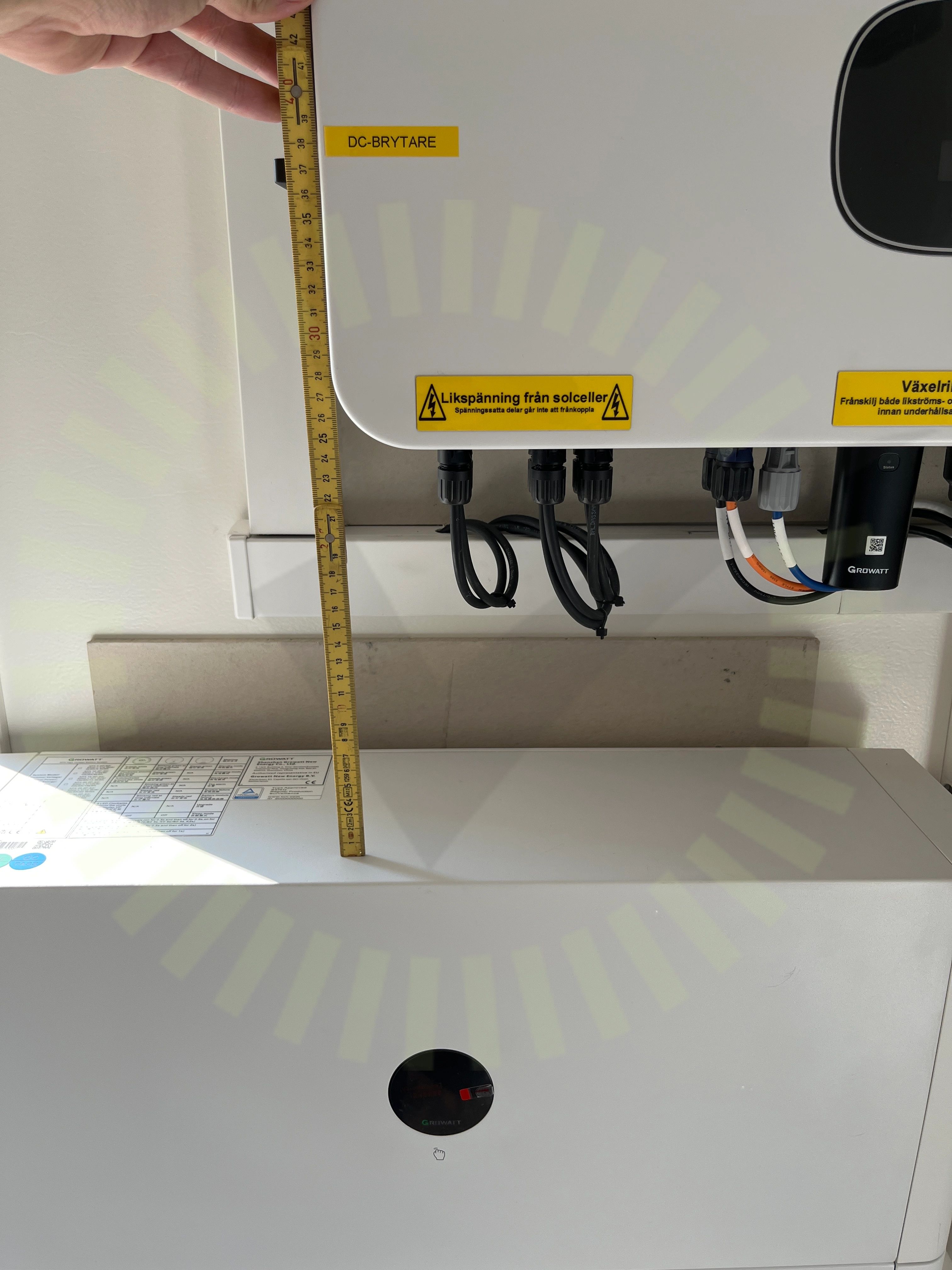

9.1 Avstånd närliggande objekt

Överenskommelse

Växelriktaren är placerad för nära objekt som hindrar luftflödet.

Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 12

9.2 Anslutning av ledare

Inte godkänd

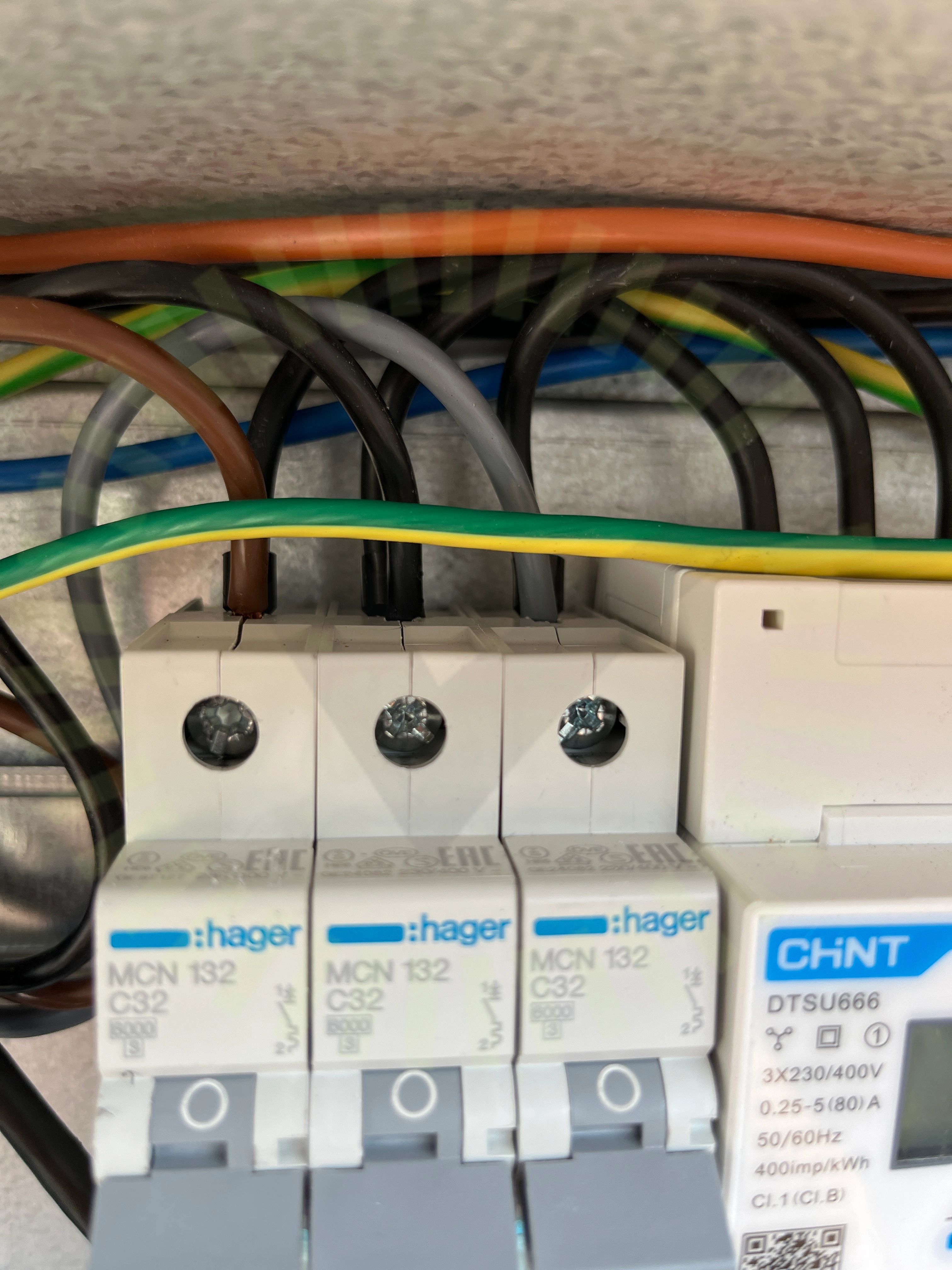

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad.

SS 436 40 00 (134.1.4)

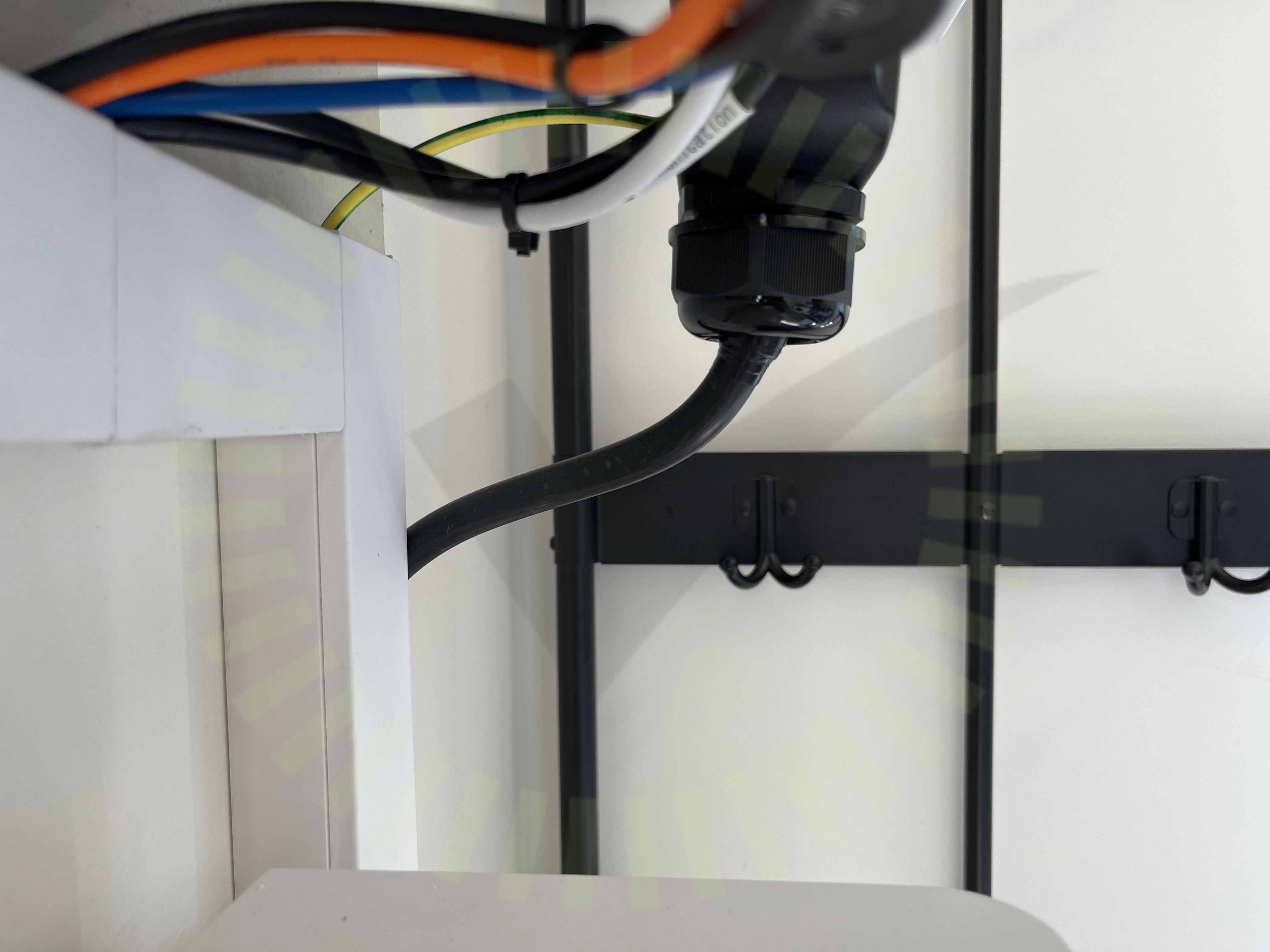

9.3 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

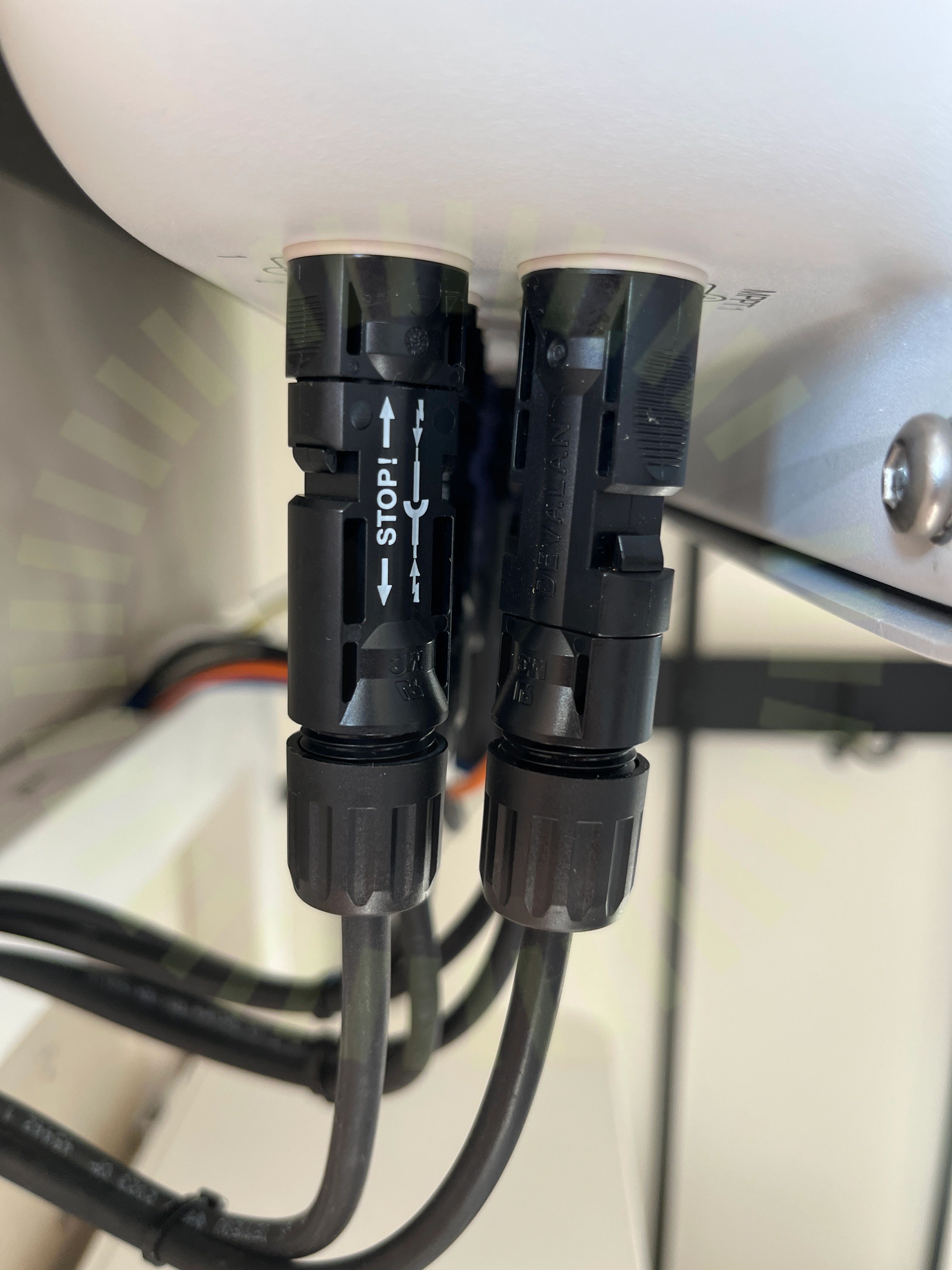

9.4 DC Kontakter

Inte godkänd

Kontakter i förbindelse med växelriktare är från olika tillverkare.

SS 436 40 00 (712.526)

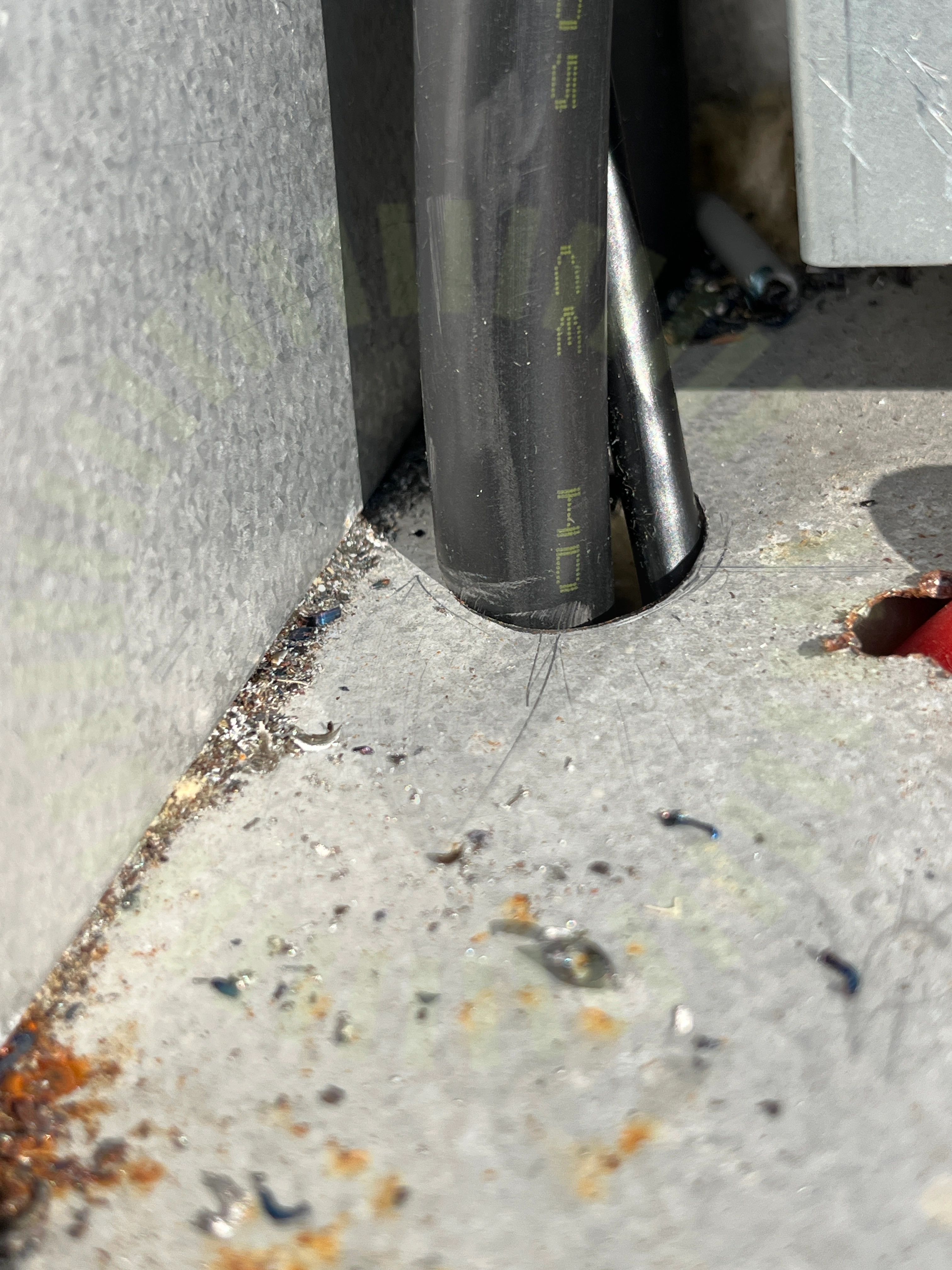

9.5 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

9.6 Stress på kontakter

Inte godkänd

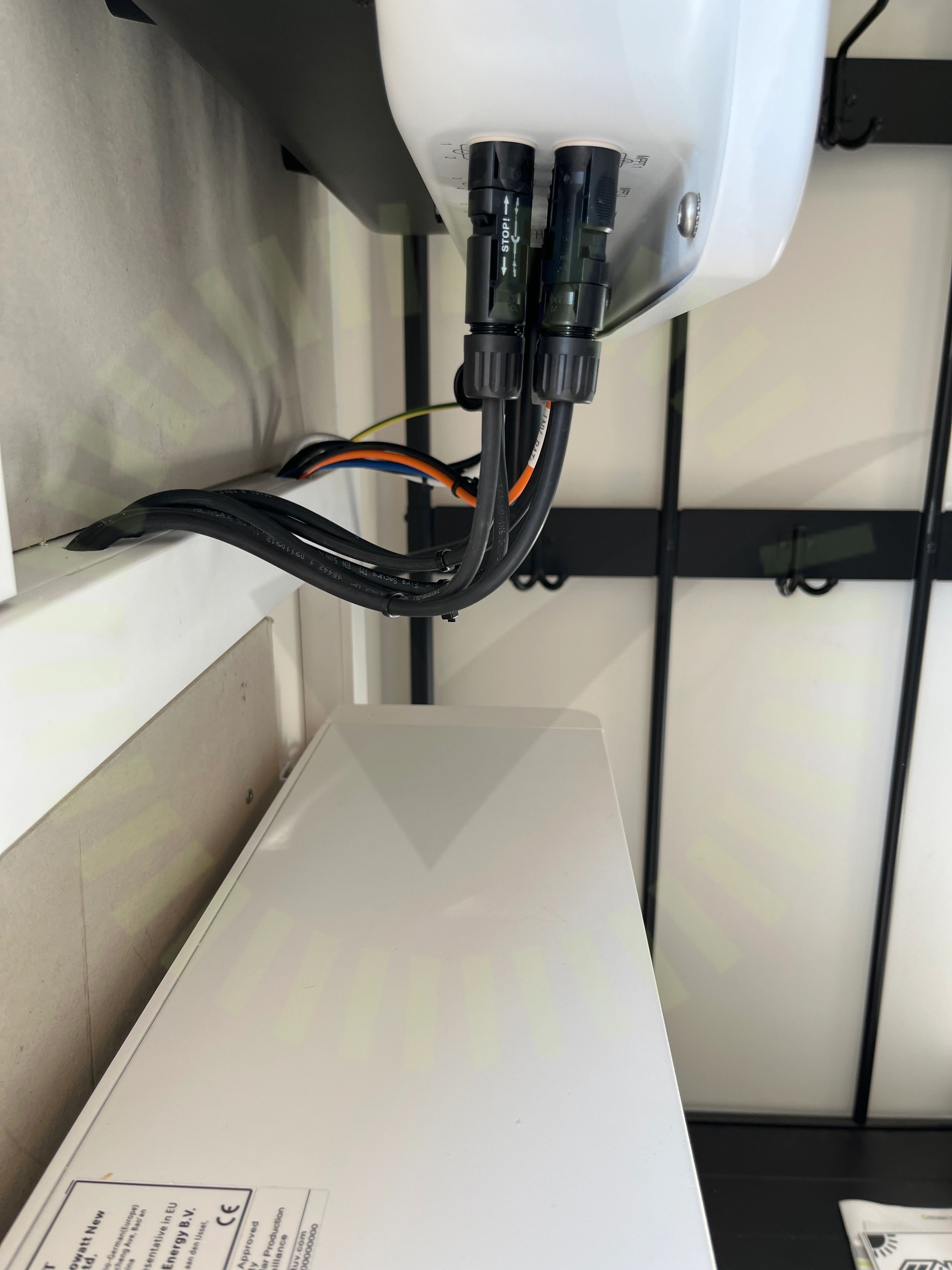

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

9.7 Strängdesign

Inte godkänd

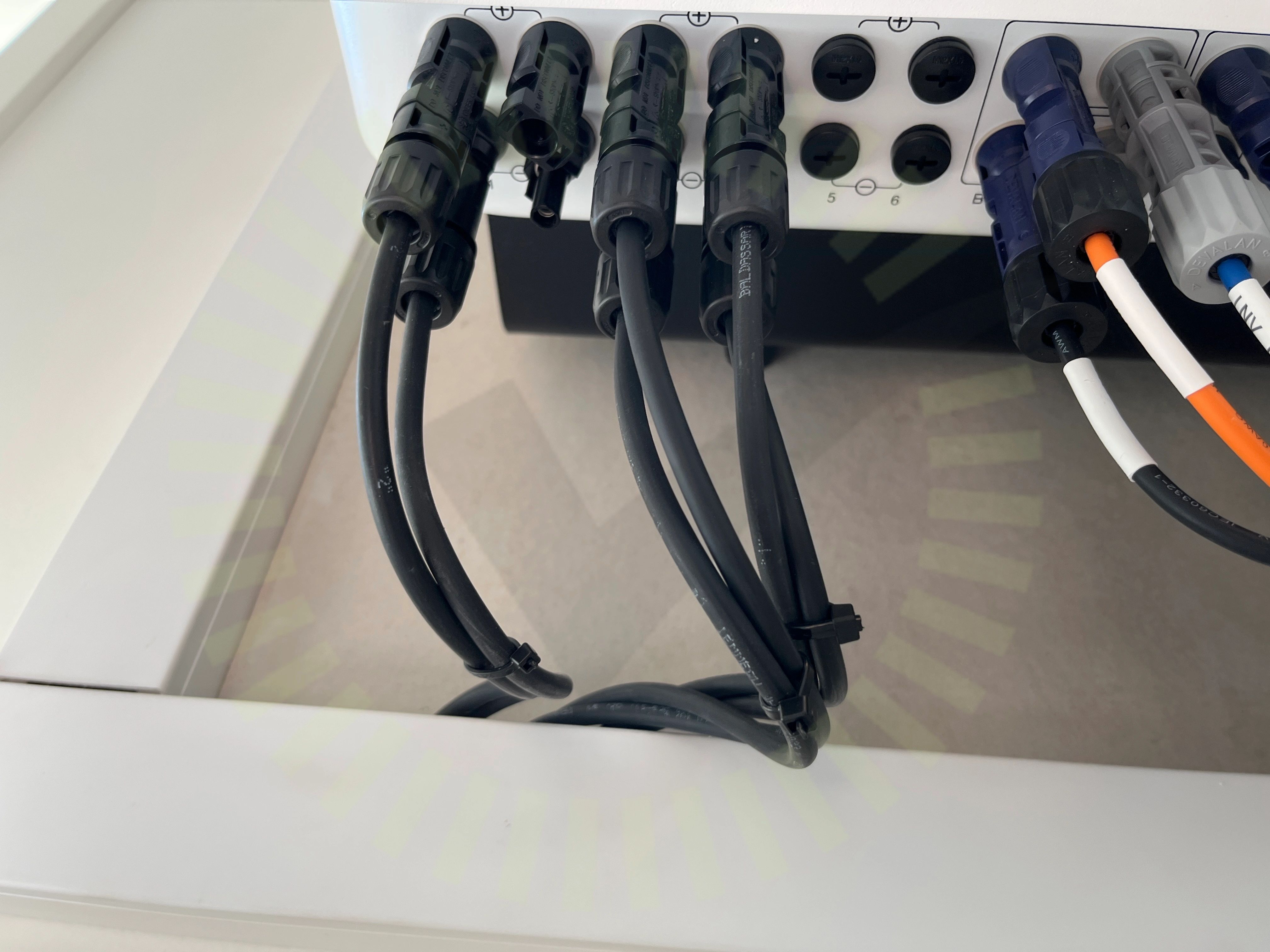

Strängar som är olika storlek är kopplade till samma MPPT.

9.8 Återställning vind.

Inte godkänd

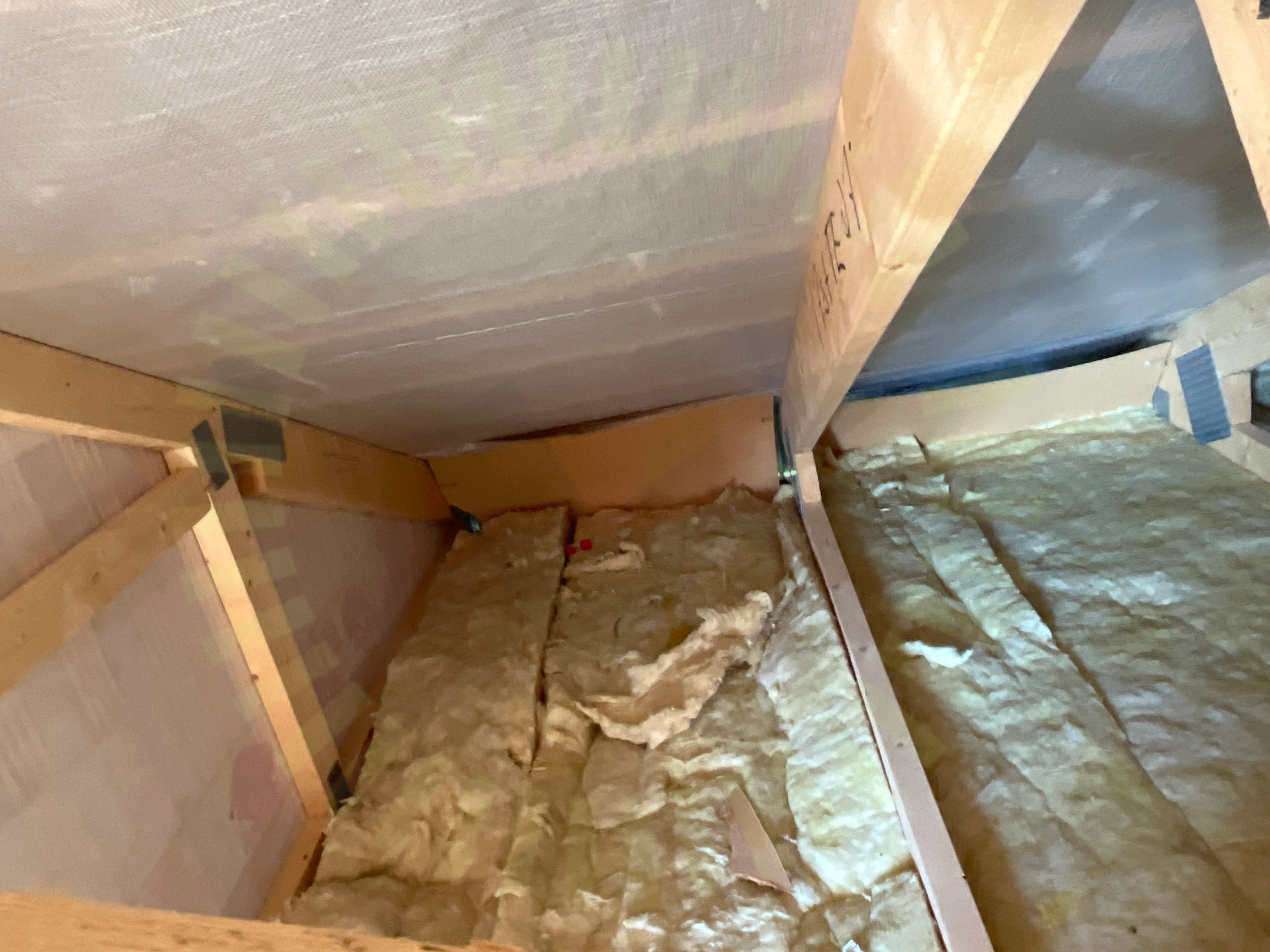

Vinden är inte återställd korrekt.
