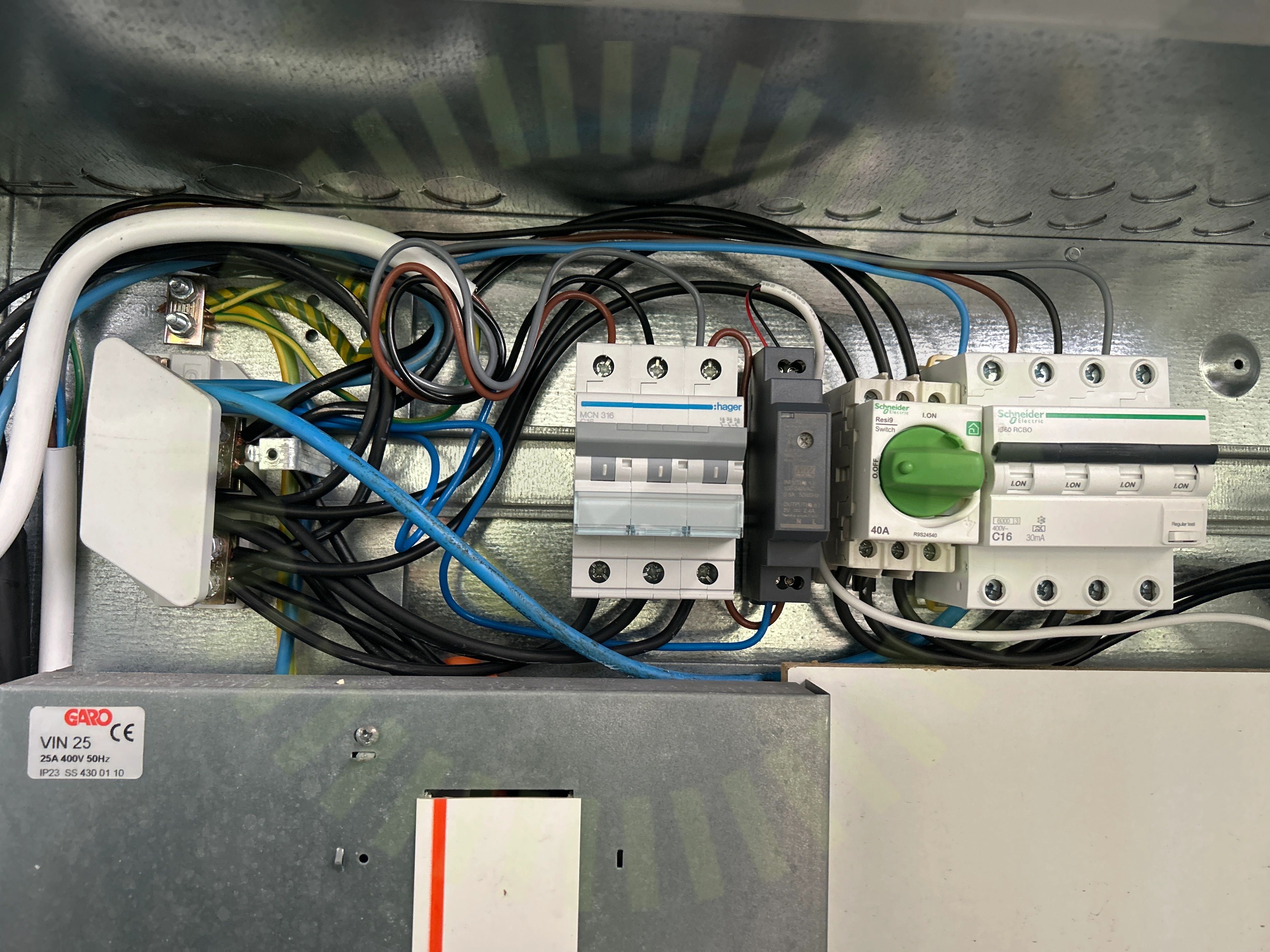

2.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)
Besiktningsrapport
9.0
Installation genom
Skandica Solar
Datum
27 februari 2024
Ort
Mölndal, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerJinko: Tiger Neo N-type 54HL4R-B
MontagesystemK2: Single Rail HangerBolt CR
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MOD 3-10KTL3-XH
Installerad av Skandica Solar som har ett högt snittbetyg på 9.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
GroWatt: MOD 3-10KTL3-XH
Anmärkningar
1/39Godkända kontrollpunkter
38/39AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Jinko: Tiger Neo N-type 54HL4R-B
Anmärkningar
3/34

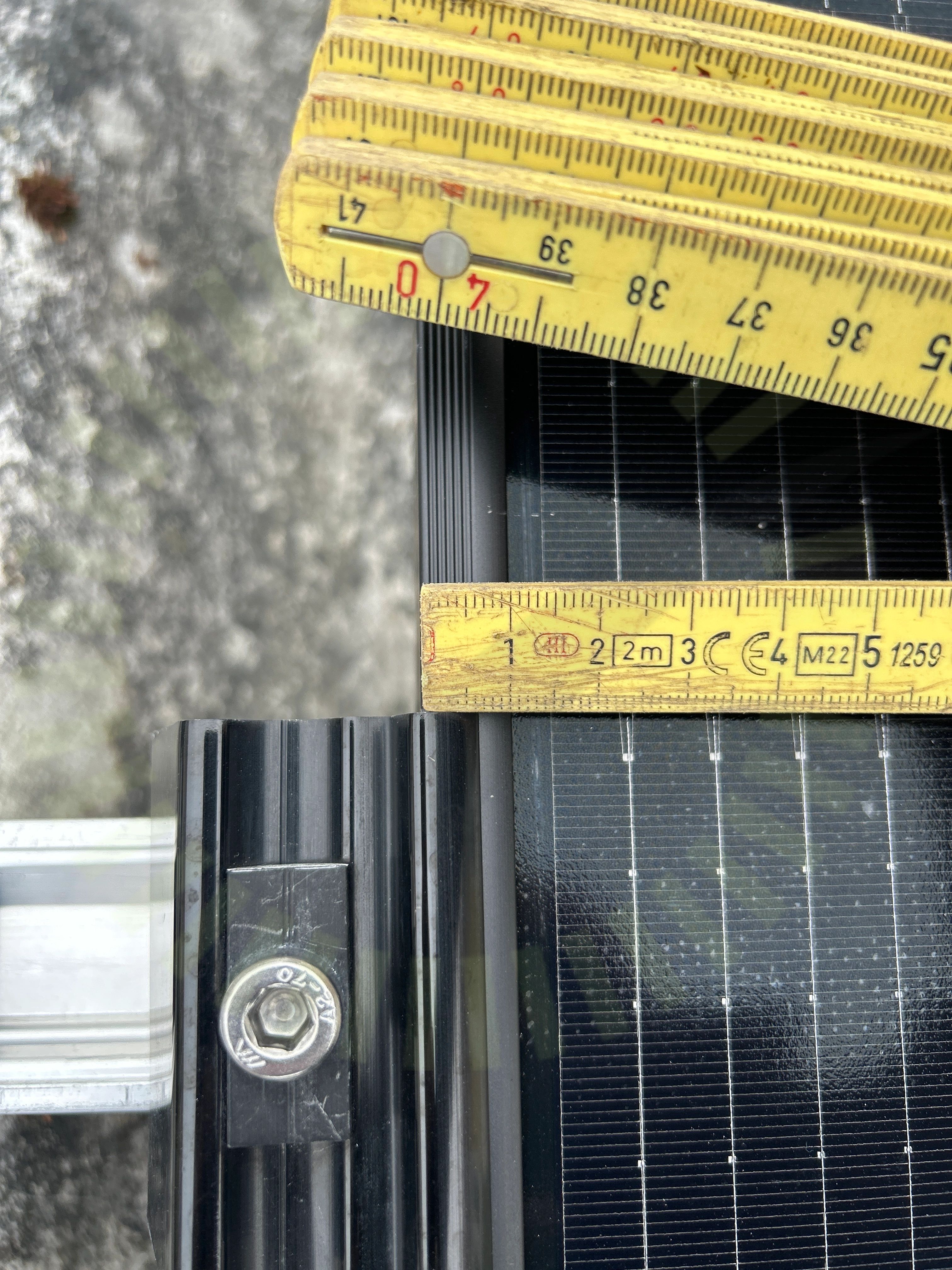

3.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12
3.2 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual Jinko IEC updated version 2023.07.20, sida 12

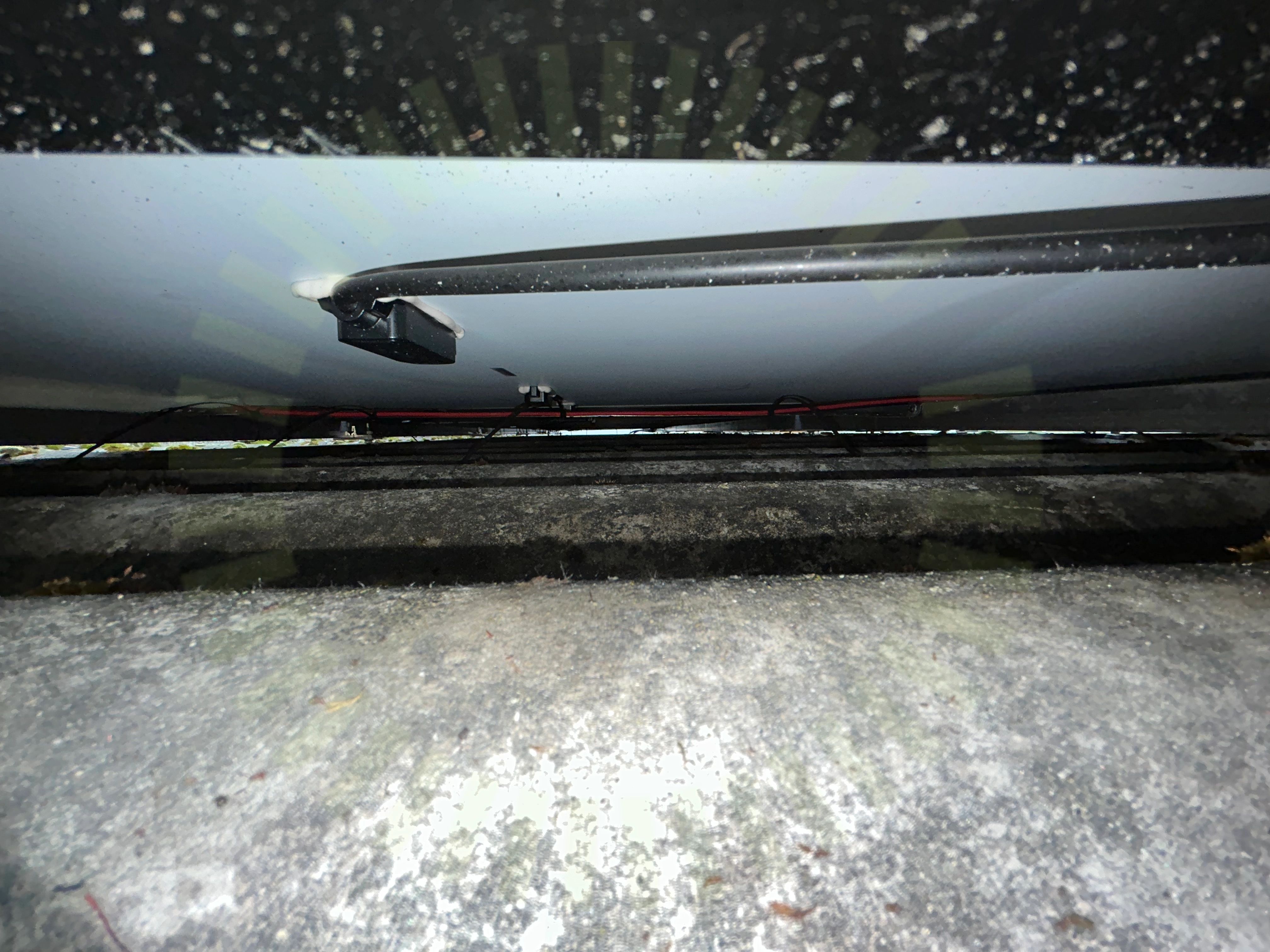

3.3 Kopplingslåda böjradie
Inte godkändBöjradien från kopplingslådan är för skarp.
SS 436 40 00 (522.8.3)
Godkända kontrollpunkter
29/34Avstånd till havAvstånd till havDräneringshålDräneringshålFörbindelse av kontakterFörbindelse av kontakterFöremål mot bakstyckeFöremål mot bakstyckeKlämmornas placeringKlämmornas placeringKlämmornas storlekKlämmornas storlekKontaktdonKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelkablaget böjradiePanelramar separeradePanelramar separeradePunktbelastningPunktbelastningSkador på panelSkador på panelSkuggaSkuggaSpänningar i ramSpänningar i ramStress på kontakterStress på kontakter
Ej tillgängligt vid besiktning
2/34SträngförläggningSträngförläggning
K2: Single Rail HangerBolt CR
Anmärkningar
4/22

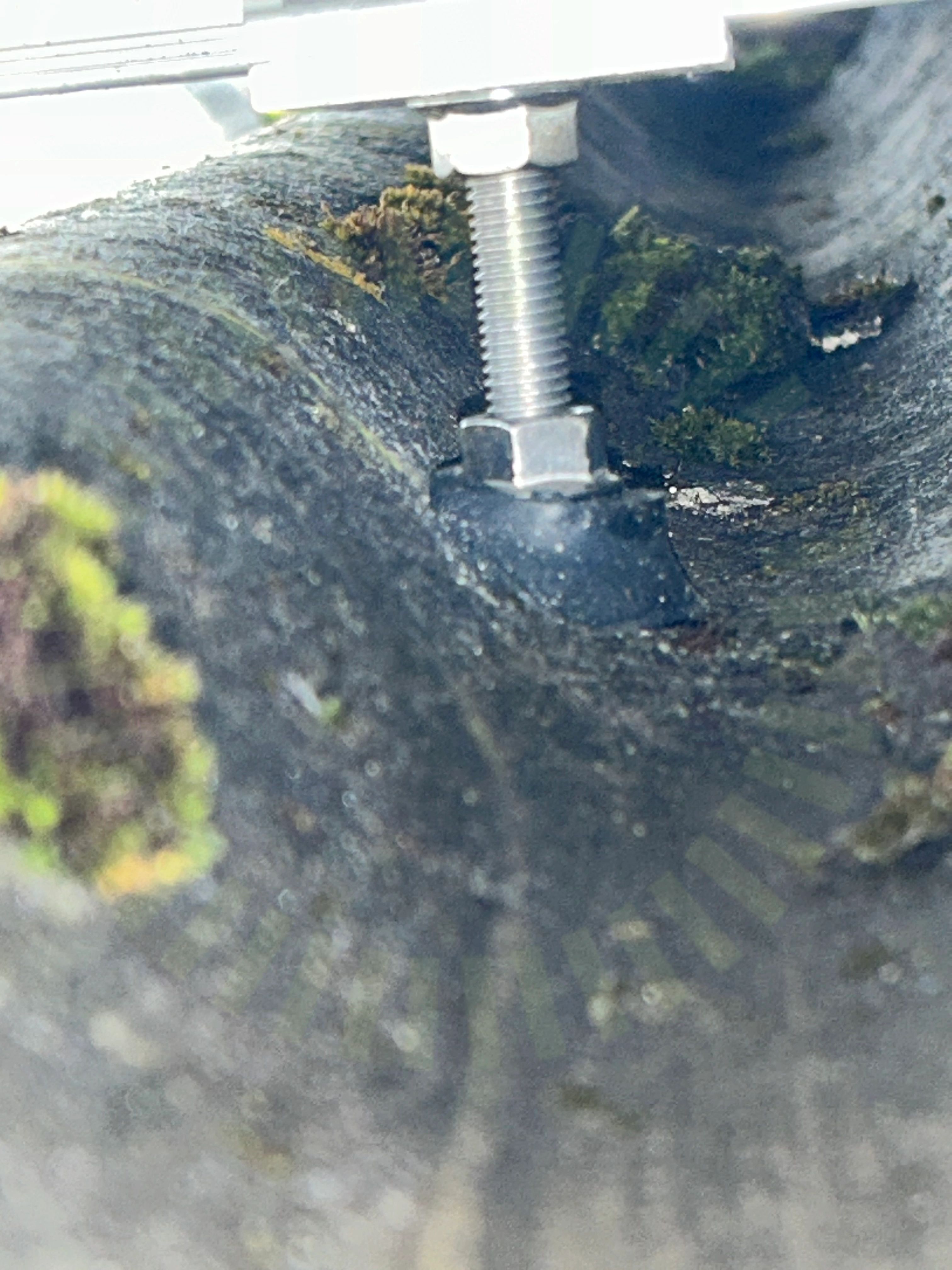

4.1 Infästning Stockskruv
Inte godkändInfästning av stockskruv är felaktigt placerad. Infästningen skall ske i toppen av underlaget inte dalen.

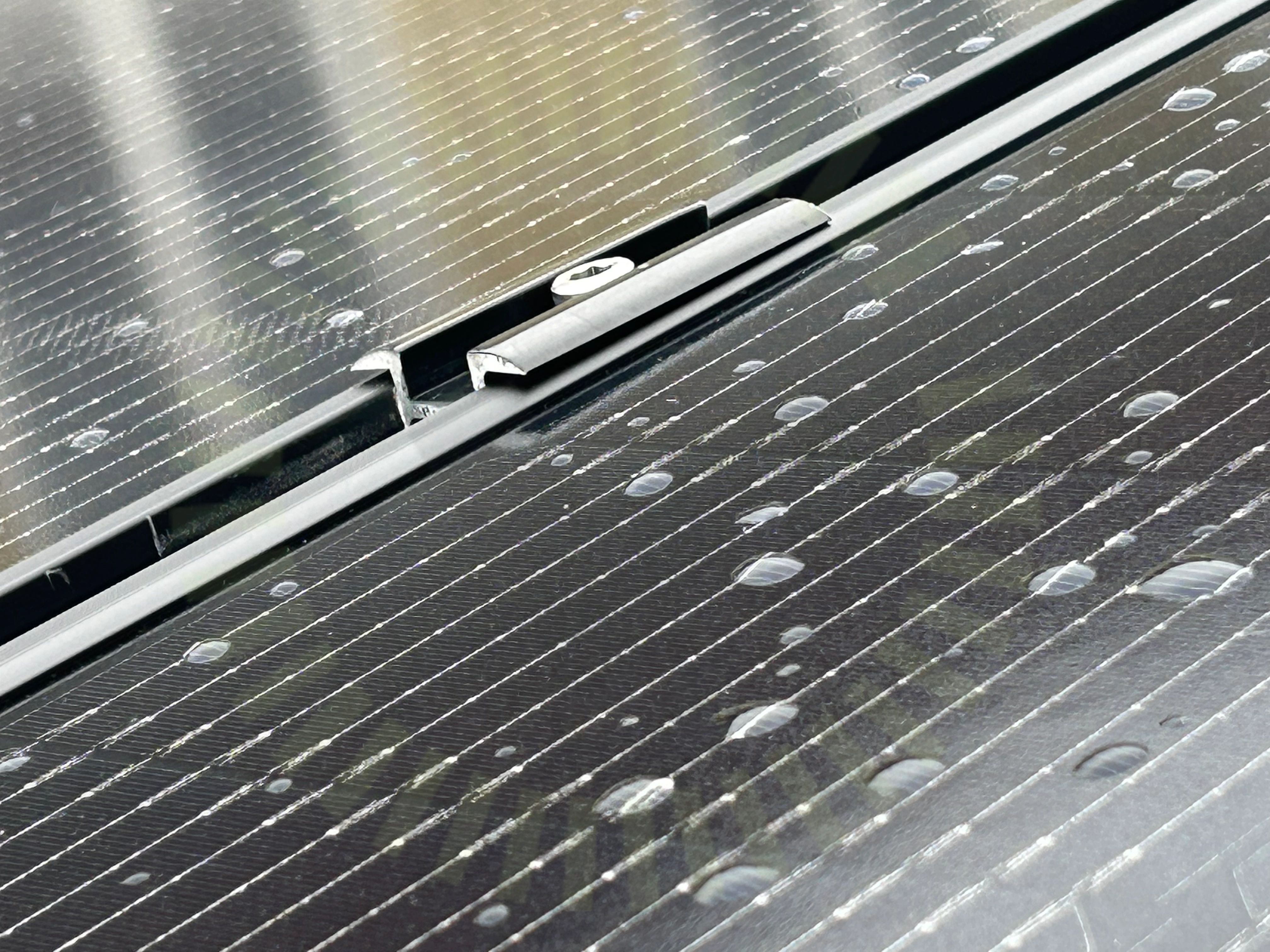

4.2 Mittklämmor
Inte godkändMittfästen är inte monterade korrekt. Ligger inte an mot panelram.

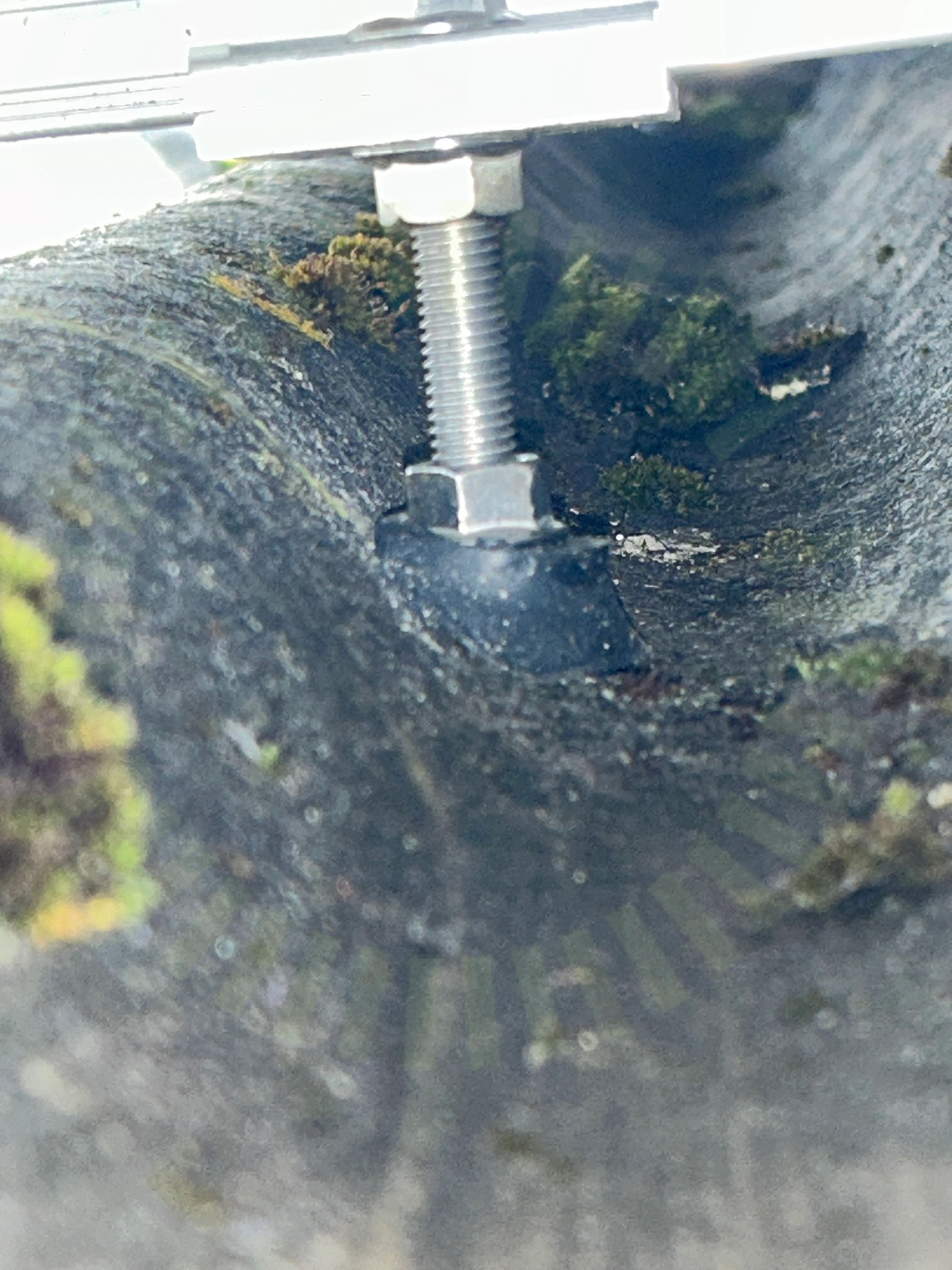

4.3 Tätning
Inte godkändEPDM tätning deformerad på grund av snedragen mutter.
HangerBolt CR assembly-en, Sida 9

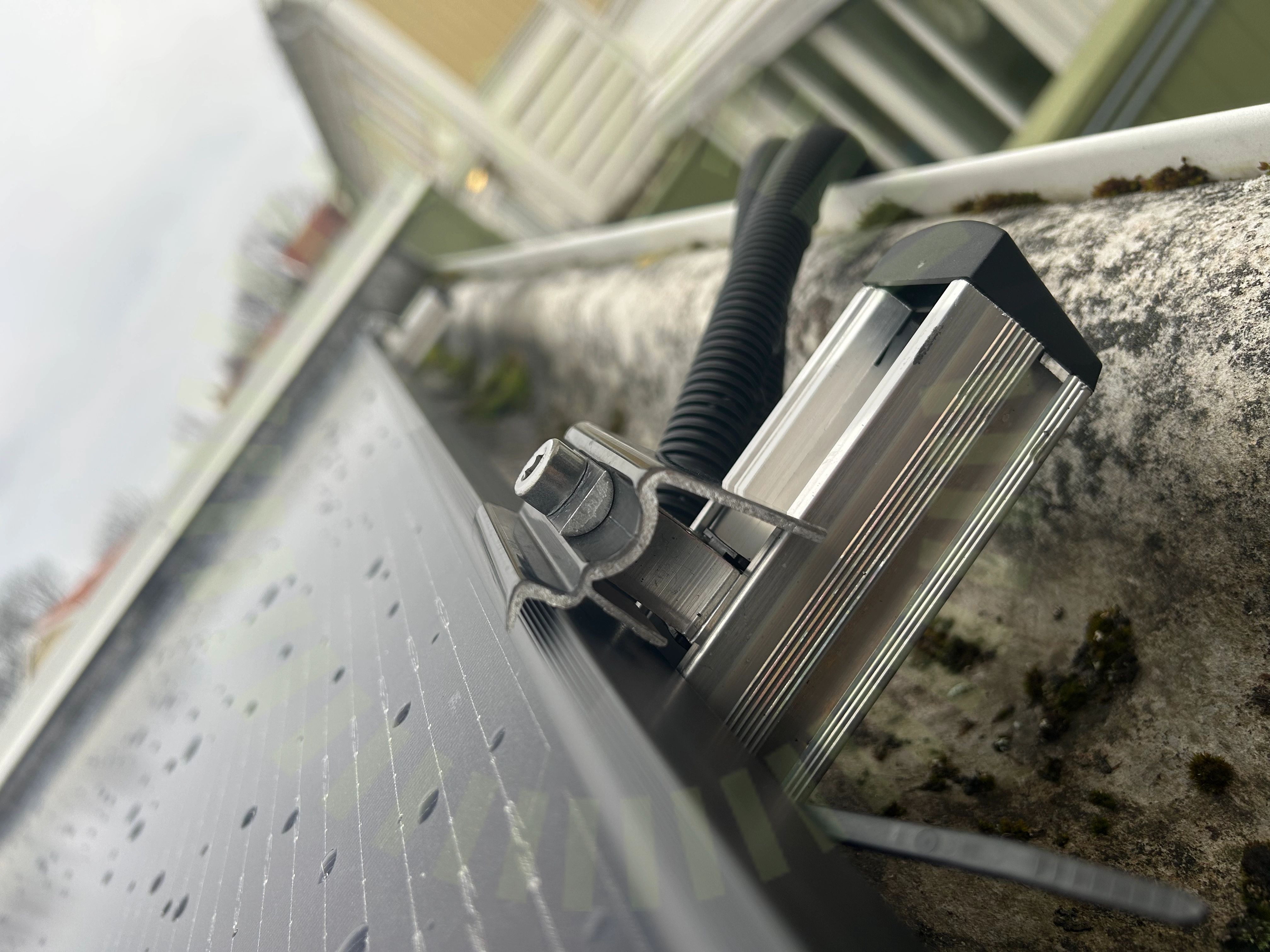

4.4 Ändklämmor
Inte godkändÄndklämmor är inte monterade korrekt. Ligger inte an mot panelram.
Godkända kontrollpunkter
17/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaPlaceringPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningStockskruv infästning CCTakets lutningVäderbeständigt material
Ej tillgängligt vid besiktning
1/22Förborrning takstol
Nordmount Panntak: Bärläkt
Godkända kontrollpunkter
22/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorPotentialutjämningsledareSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
