Besiktningsrapport

9.1

Installation genom

Stockholm Solkraft

Datum

11 februari 2025

Ort

Bro, Stockholms län

Kabeluppfästning

Avstånd till yta

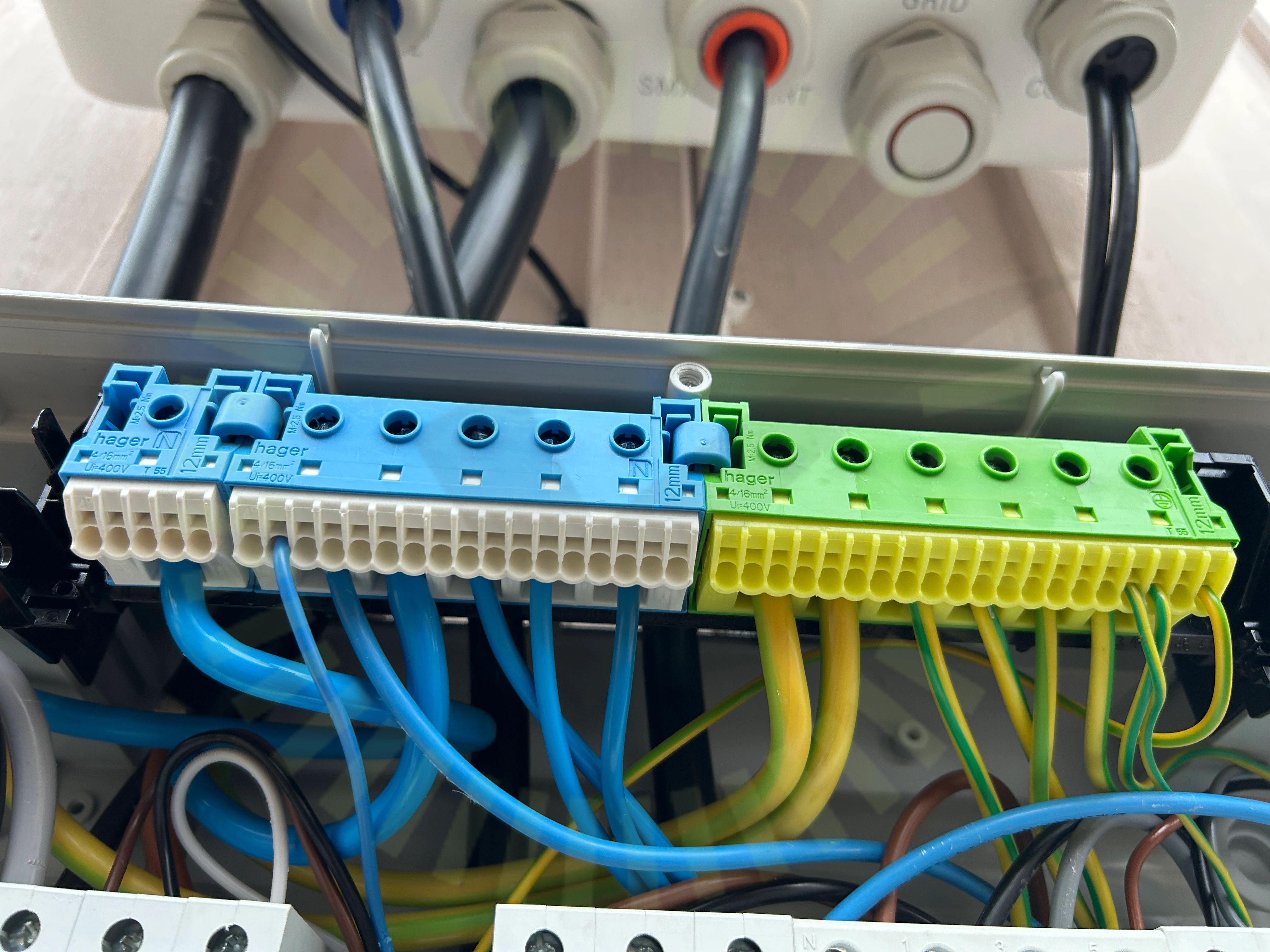

Femledarsystem

+ 8

89% godkända11% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10RT-B54HBB

OptimerareTigo TS4-A-O

MontagesystemWeland Stål: Plåttak Långskena

BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP

TillbehörSigenergy: HomeMax TP

TillbehörEastron: Sigen Sensor TP-CT120-DH

TillbehörUndercentral

Installerad av Stockholm Solkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Batteri

Anmärkningar

2/47

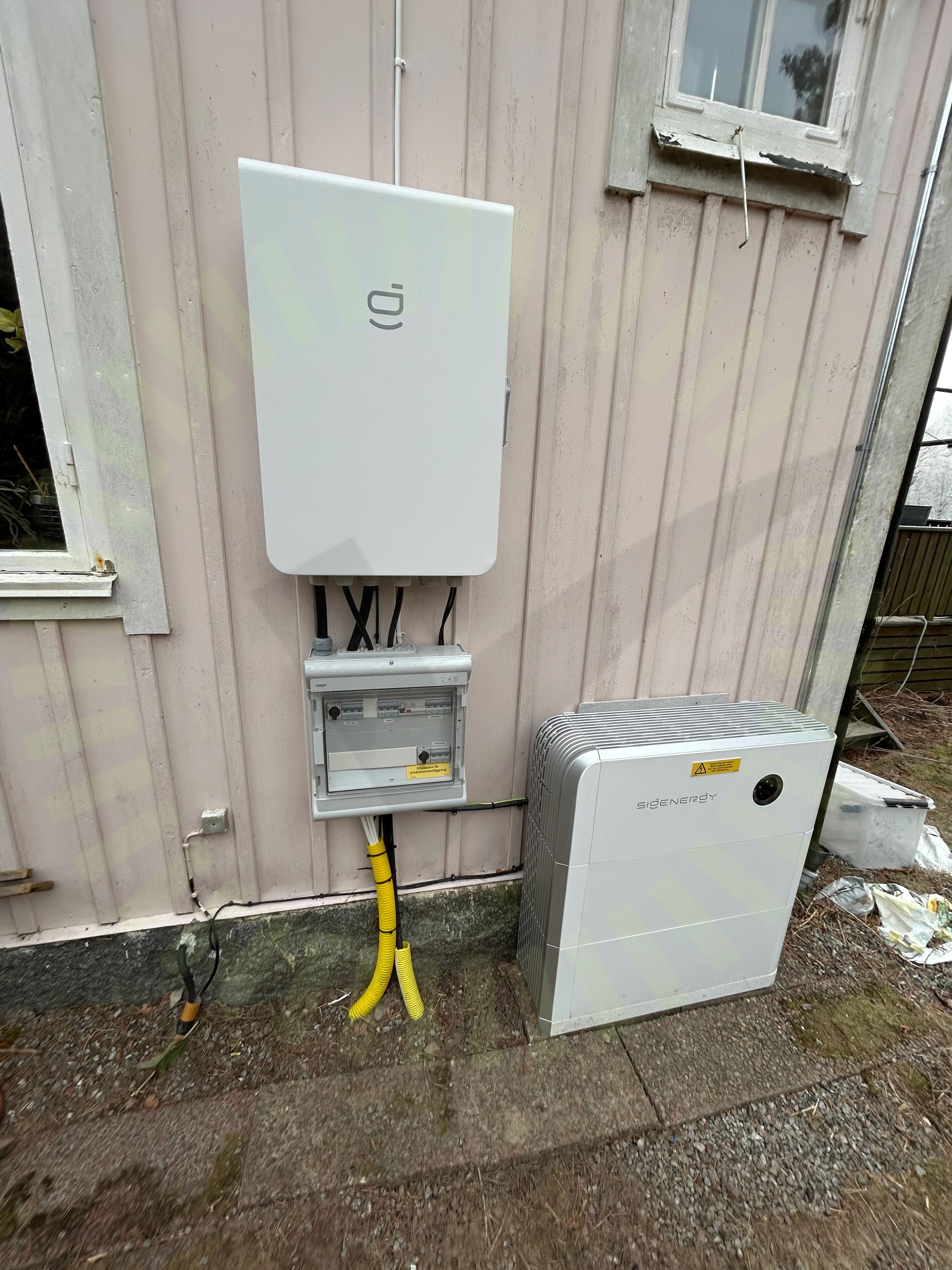

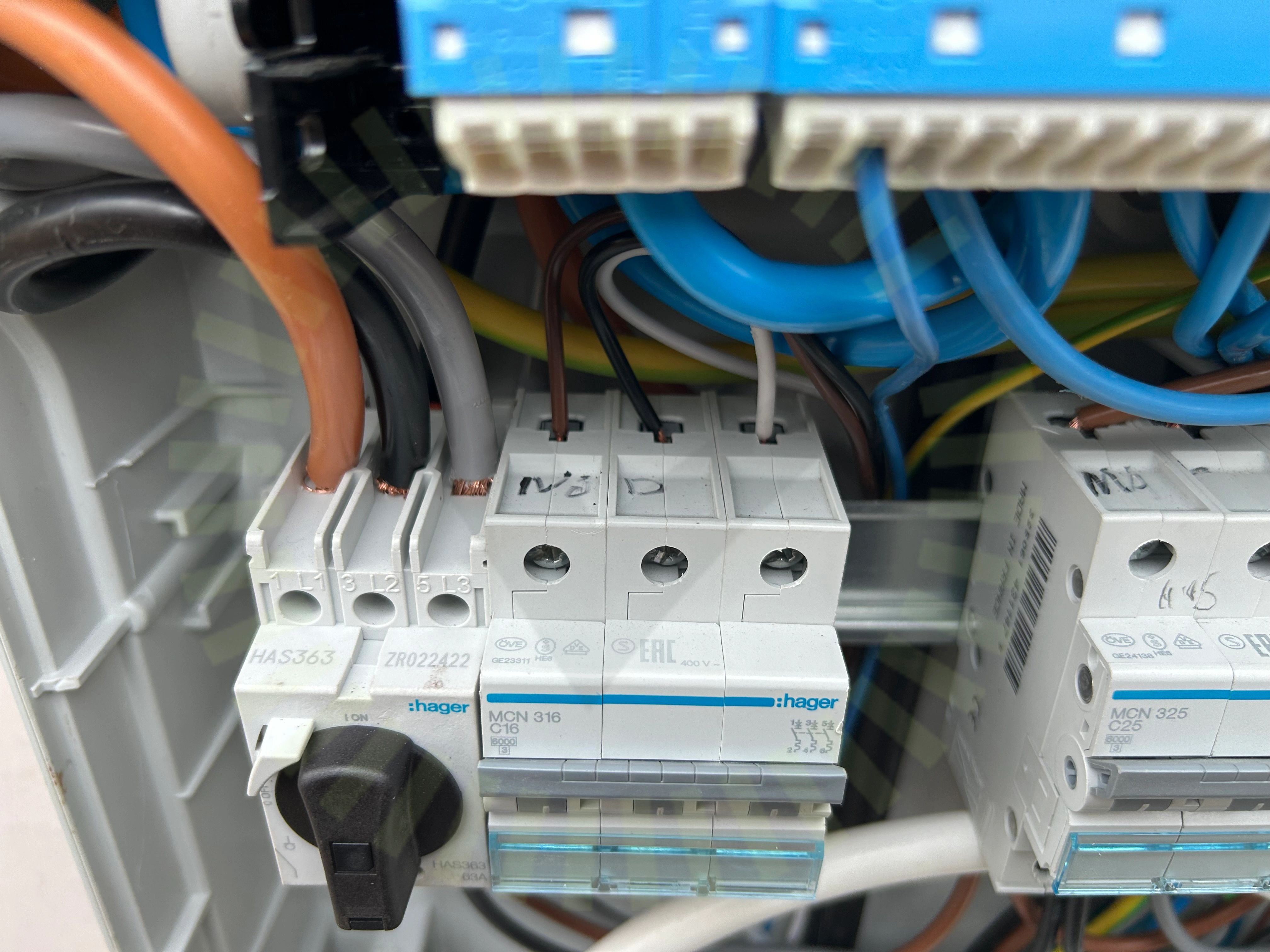

2.1 Anslutning av ledare

Inte godkänd

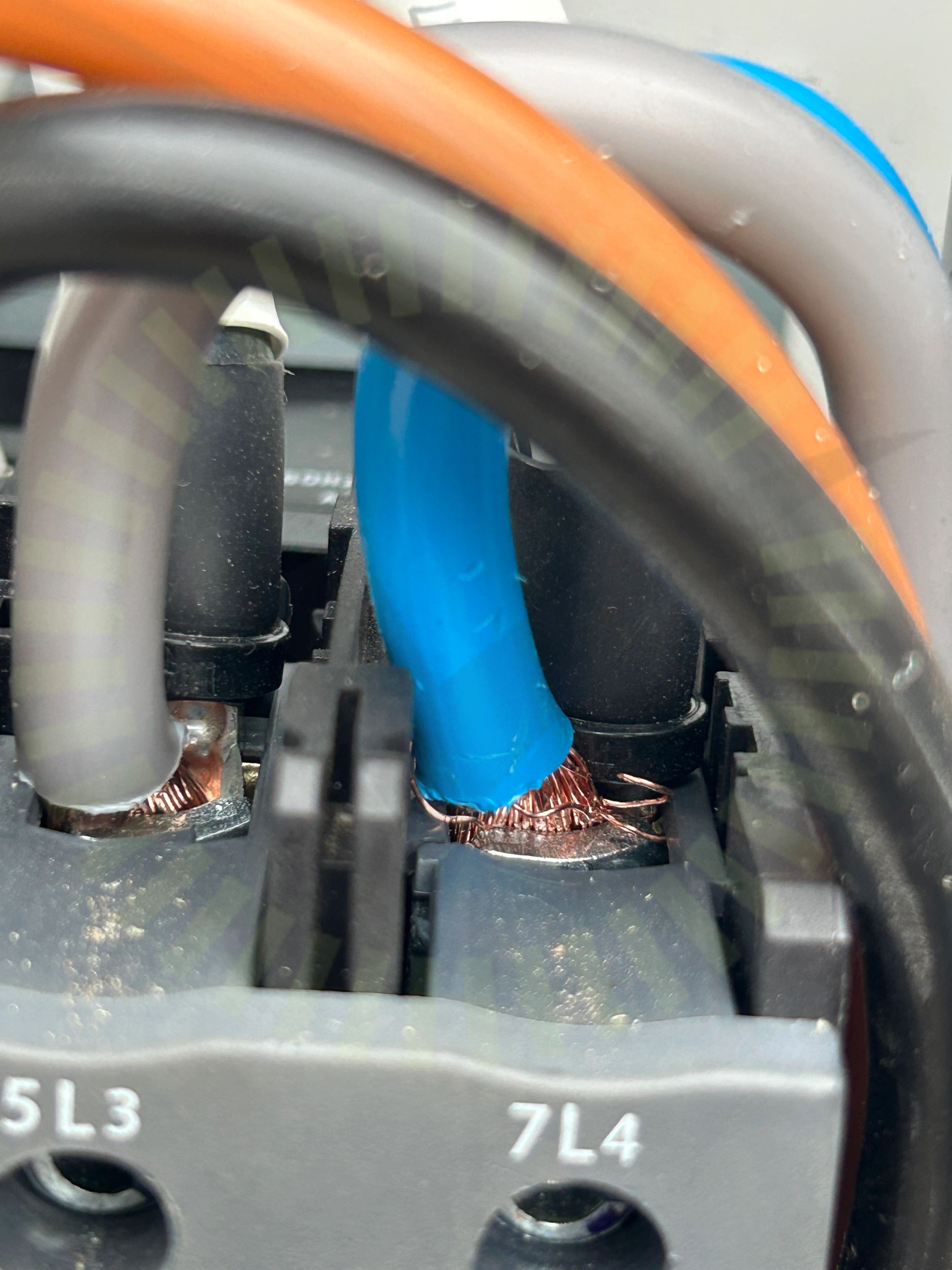

Kardeler spretar från plint.

SS 436 40 00 (134.1.4)

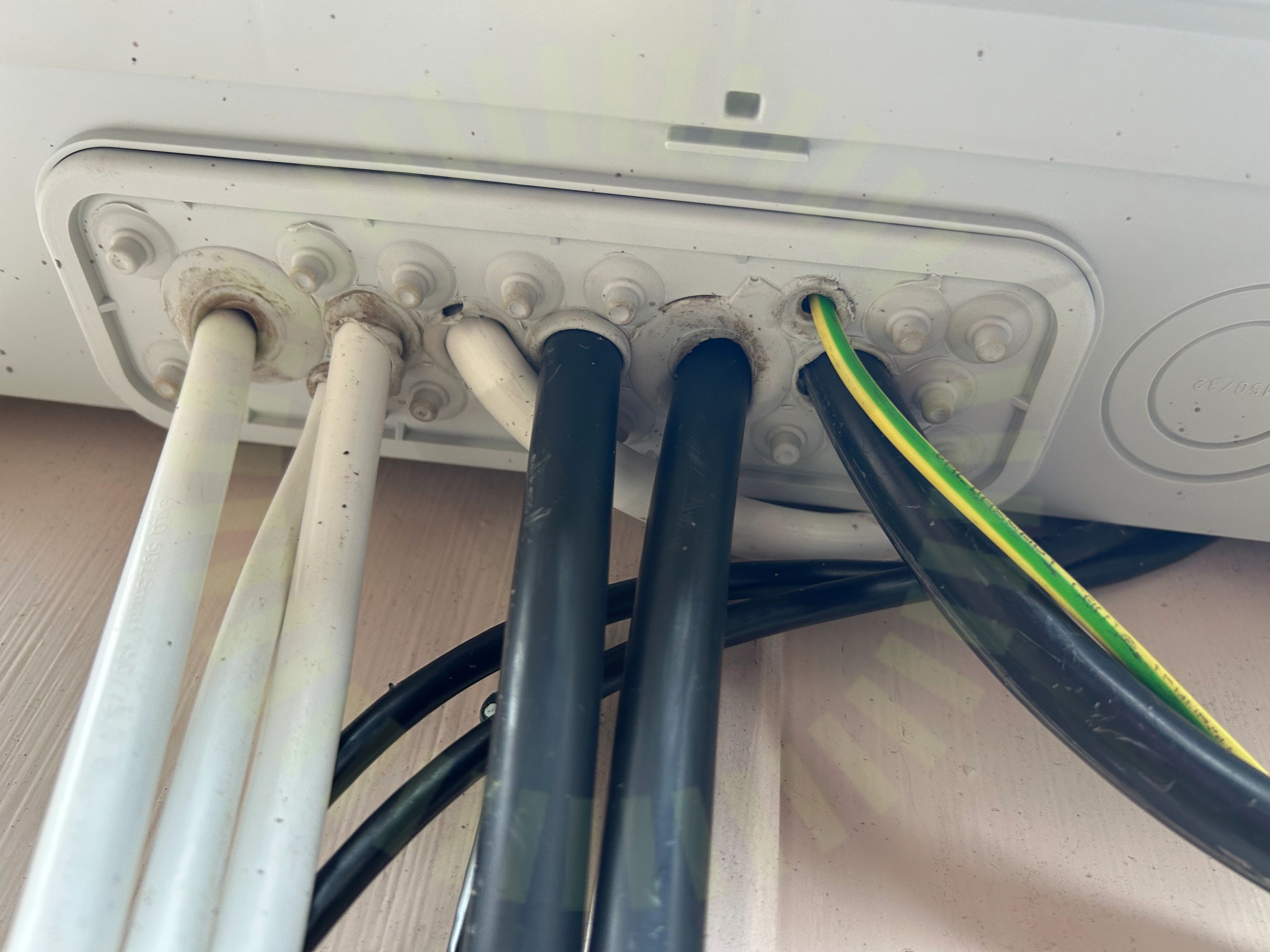

2.2 Genomföringar

Inte godkänd

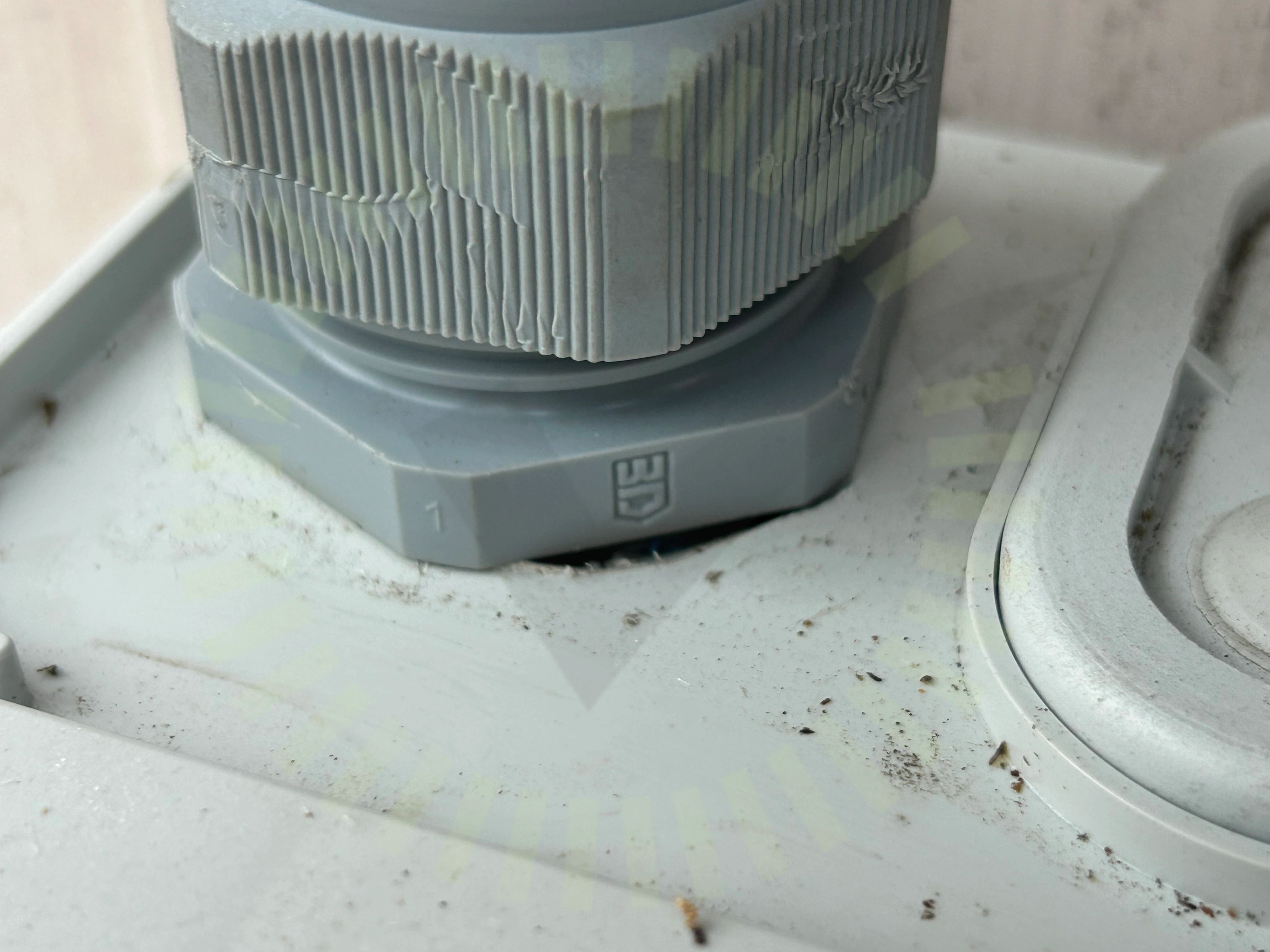

Genomföring inte tätad.

SS 436 40 00 (527.2.1)

Godkända kontrollpunkter

45/47

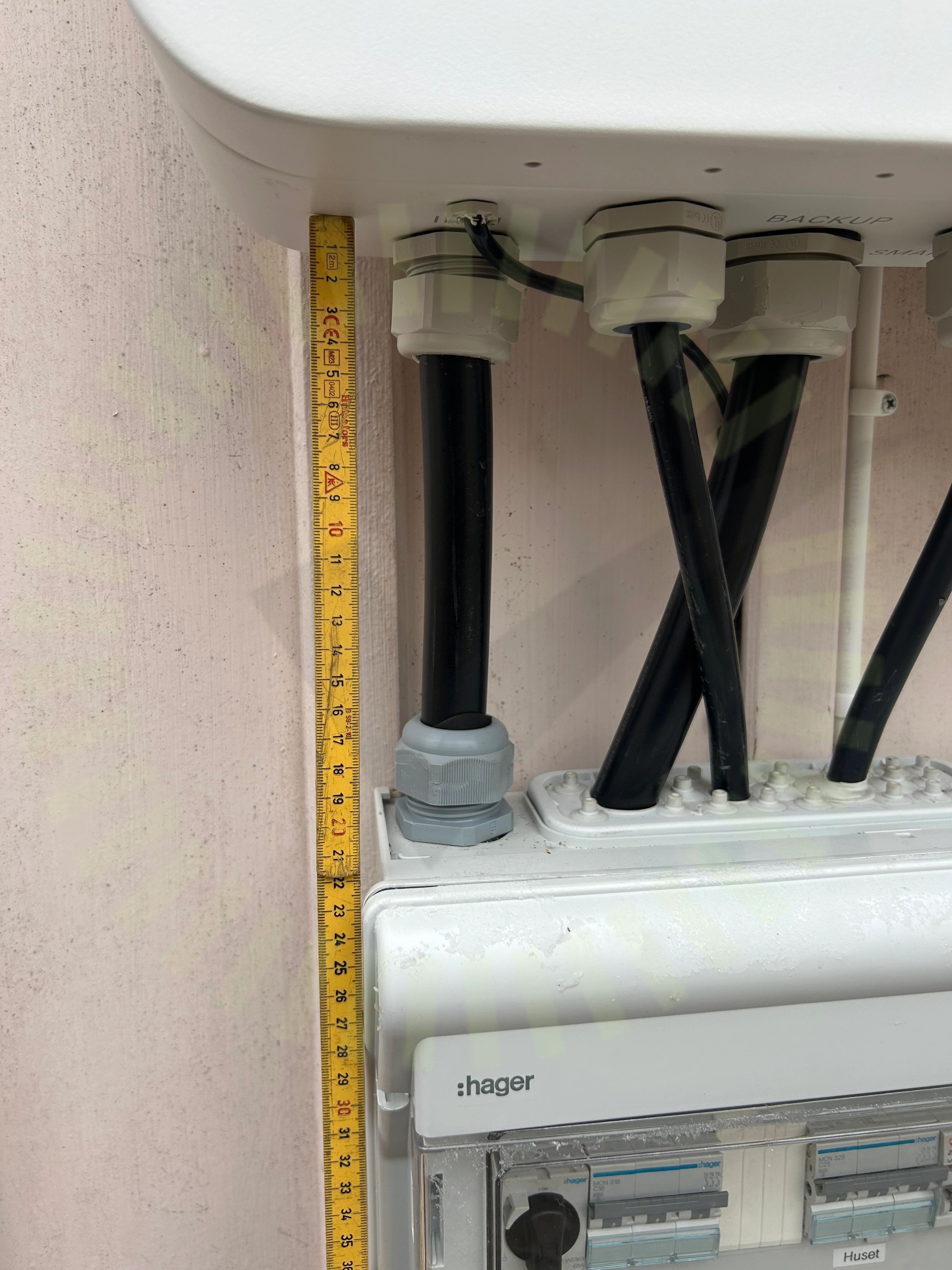

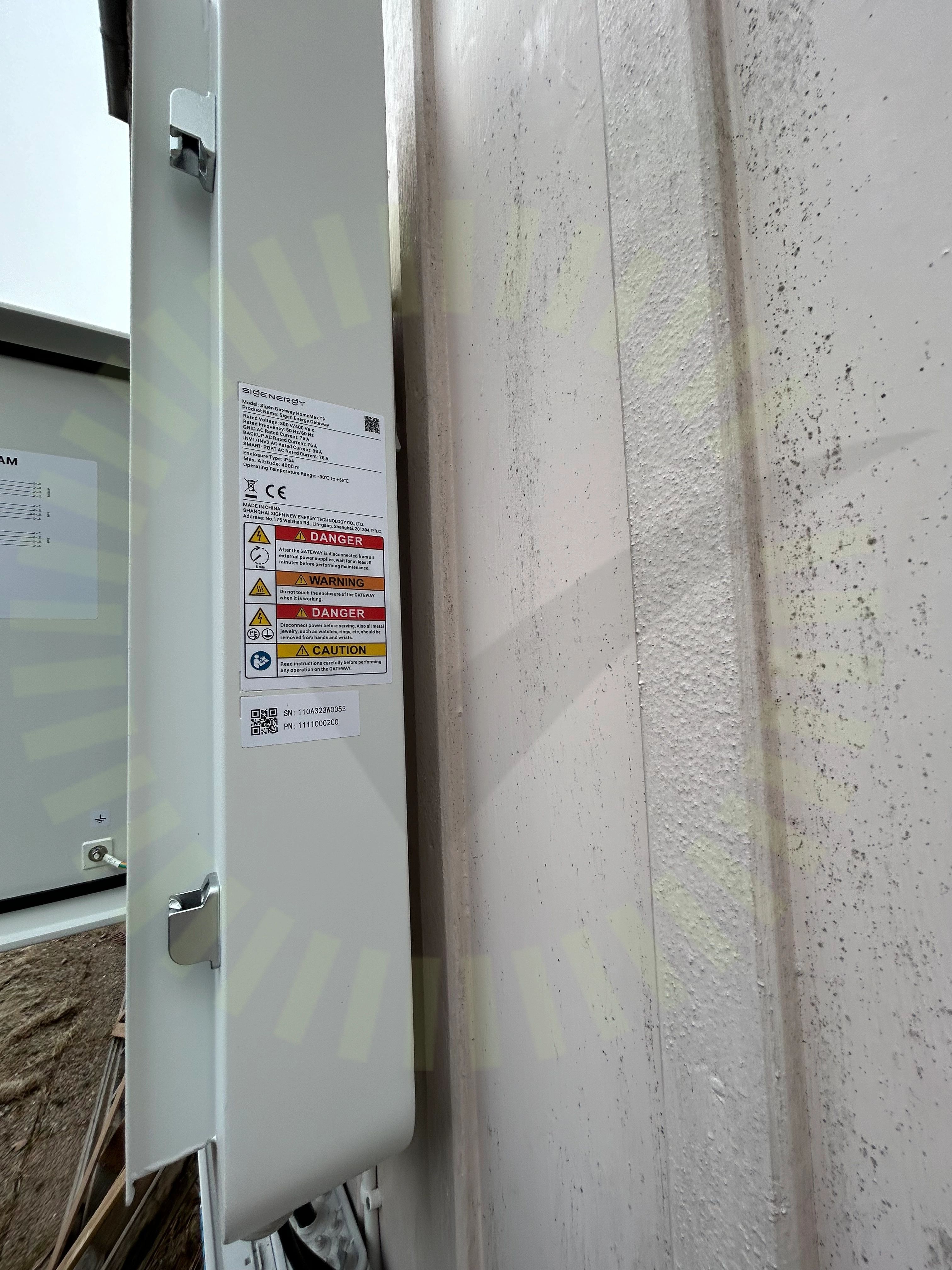

AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInformering av solcellerInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieKåporLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningPlaceringPlacering bärighetSammansättning av komponenterSkadat kablageSkadorSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgång till batterietTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Tak 1, DMEGC: DM(XXX)M10RT-B54HBB

Anmärkningar

1/19

3.1 Avstånd till yta

Inte godkänd

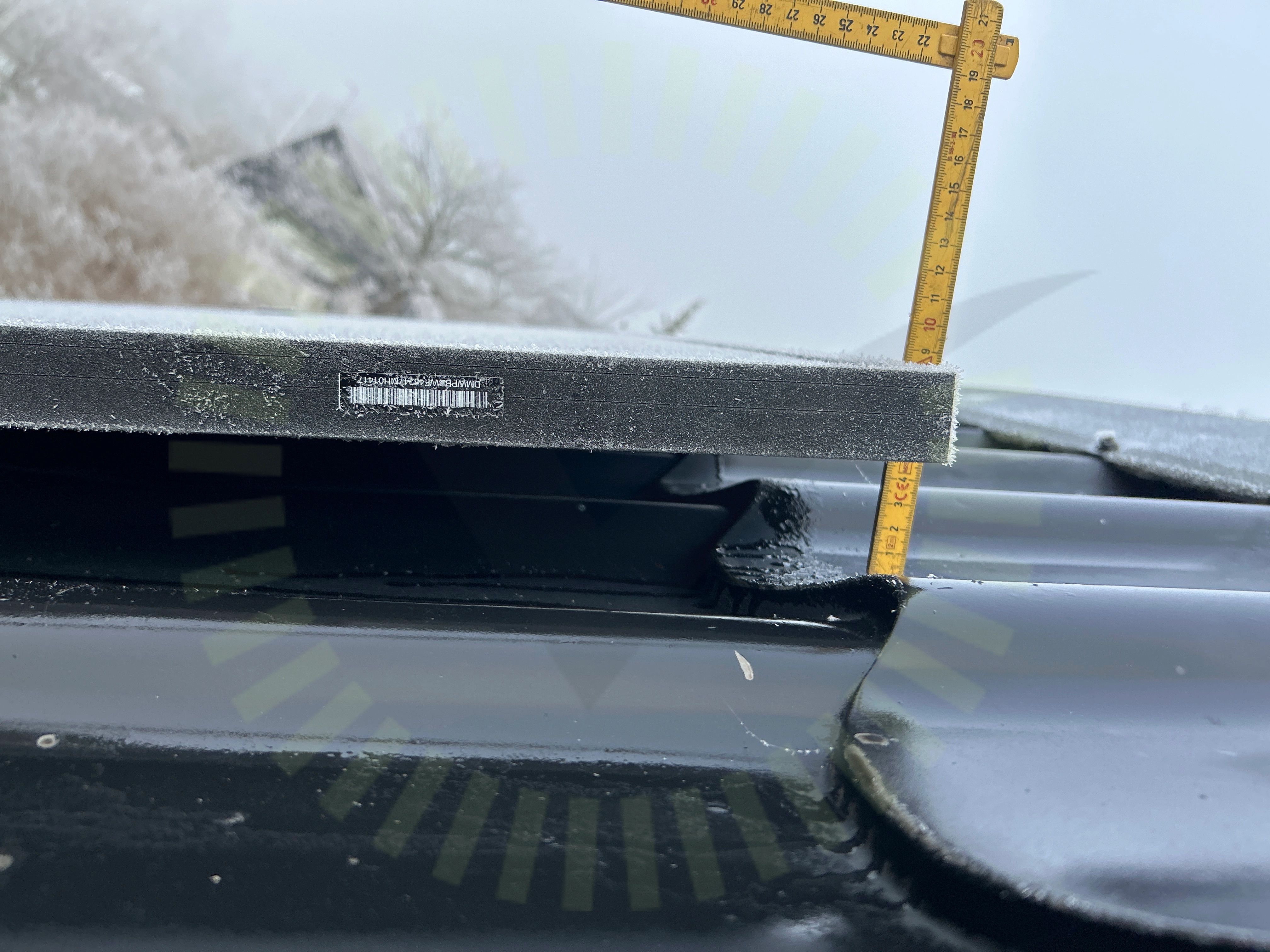

Panelen är placerad för nära kringliggande yta.

DMEGC Photovoltaic Modules Installation Manual Ver: 202409, Sida 9

Godkända kontrollpunkter

18/19

Avstånd till havDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Tigo TS4-A-O

Anmärkningar

1/5

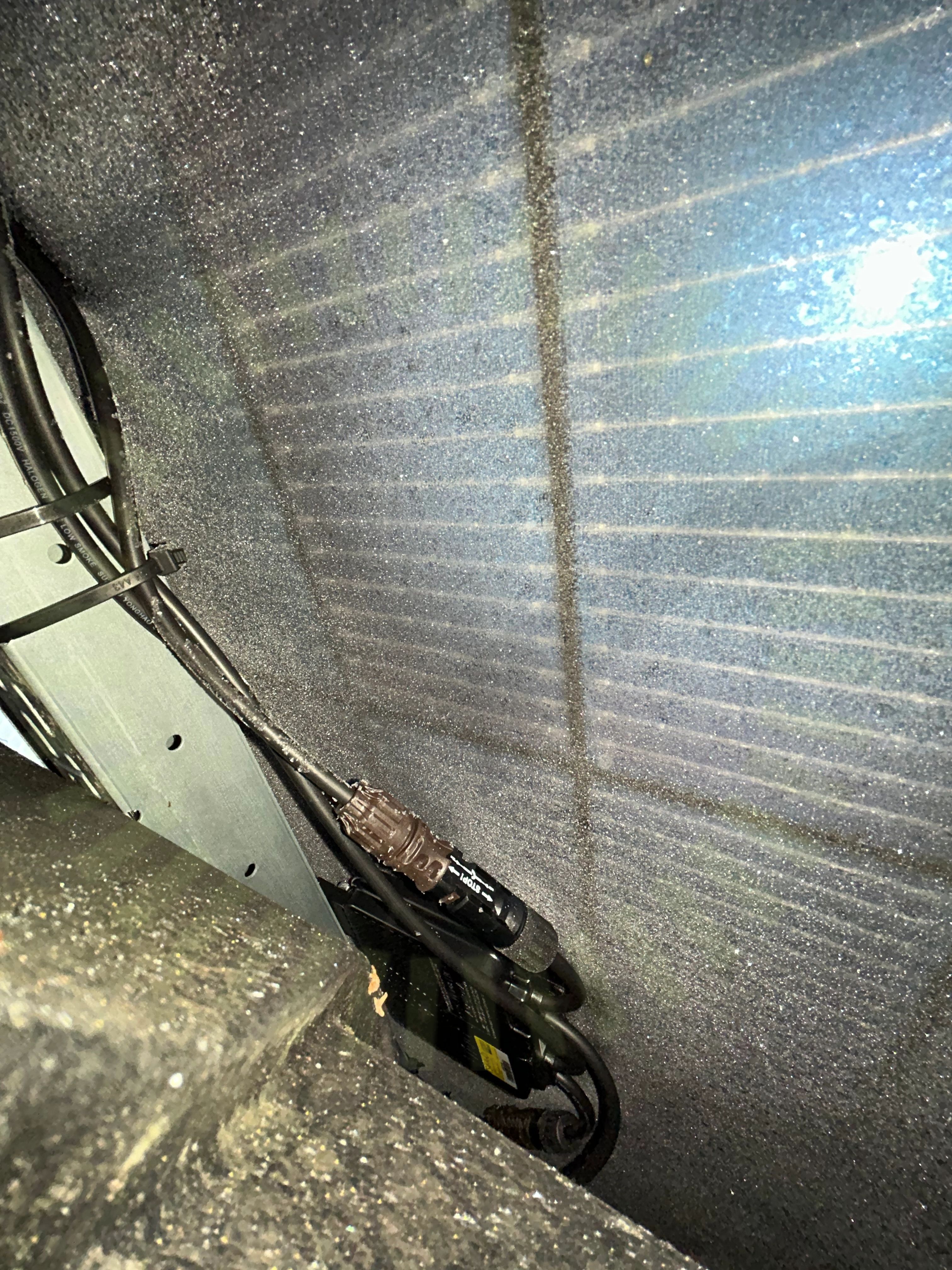

4.1 Infästning

Inte godkänd

Optimerare är infäst på fel håll baserat på ramens tjocklek.

Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08

Godkända kontrollpunkter

4/5

DC KontakterFastsäkring av produktKabeluppfästningSkada

Tak 1, Weland Stål: Plåttak Långskena

Anmärkningar

1/15

5.1 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

14/15

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningVäderbeständigt materialÄndklämmor skena
