Besiktningsrapport

8.2

Installation genom

Solinnovation

Datum

11 oktober 2022

Ort

Tibro, Västra Götalands län

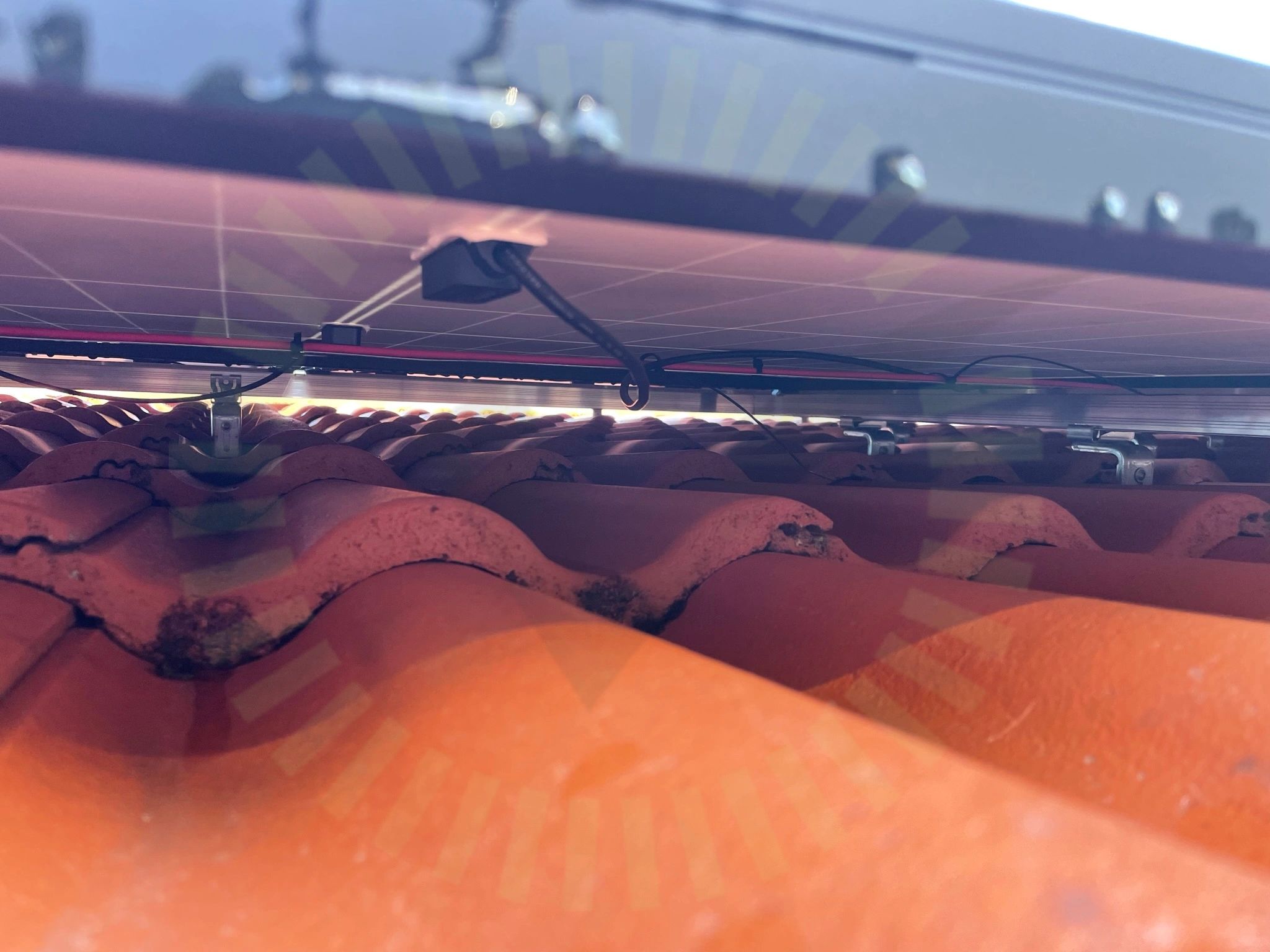

Böjradie

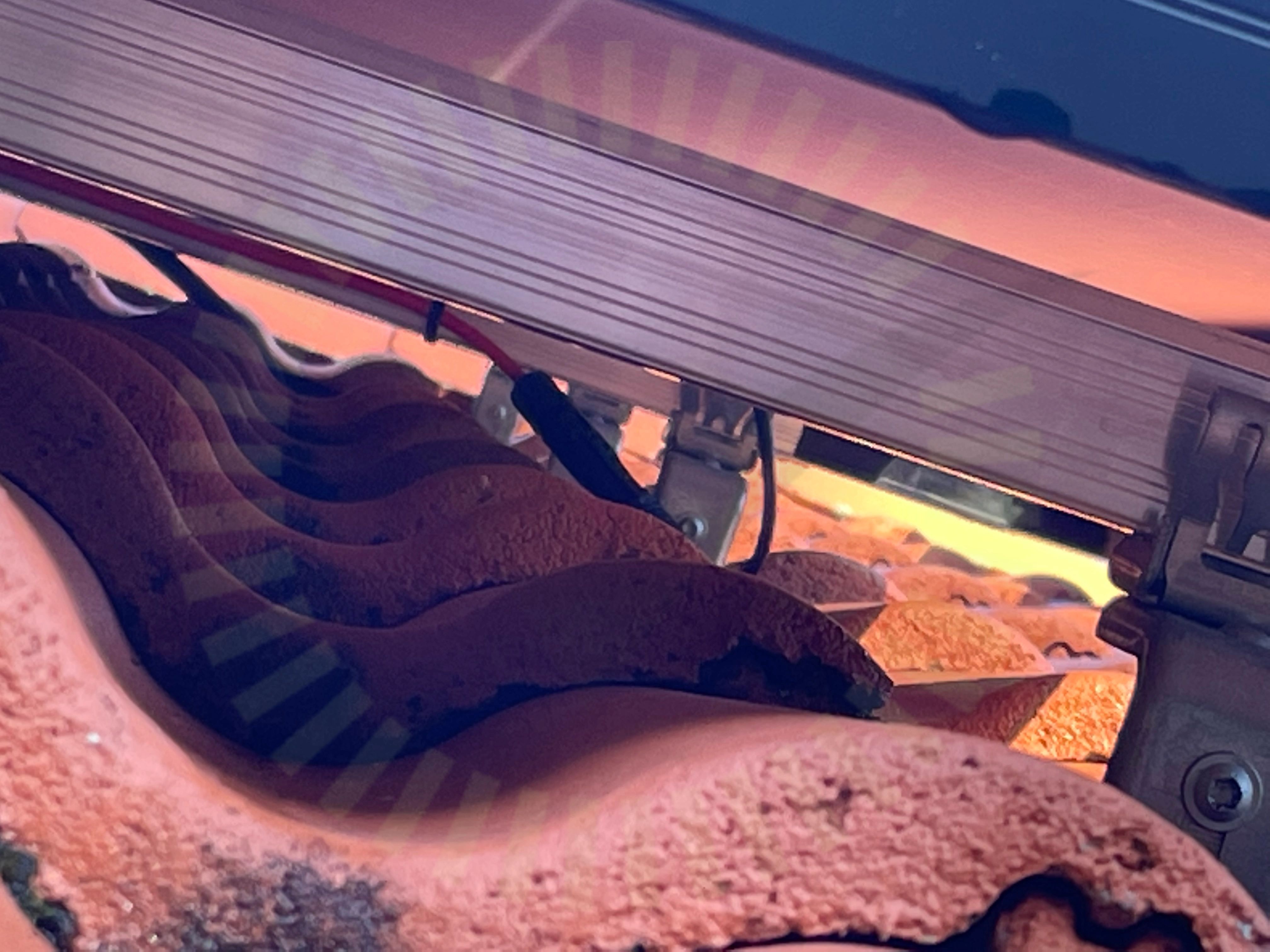

Kabeluppfästning

87% godkända13% ej godkända

Om installationen

PanelerTrina: Vertex DE09.08

MontagesystemESDEC: ClickFit EVO Universal Hook

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

Installerad av Solinnovation som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

ESDEC: ClickFit EVO Universal Hook

Anmärkningar

5/26

1.1 Avstånd

Inte godkänd

Snö- vindlastberäkning saknas.

Tillverkarens anvisningar

1.2 CC mått

Inte godkänd

Projektering saknas.

Tillverkarens anvisningar

1.3 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

1.4 Skenornas överhäng

Inte godkänd

Överhänget stämmer inte överens tillverkarens anvisningar.

Tillverkarens anvisningar

1.5 Snö- och Vindlastberäkning

Inte godkänd

Snö- vindlastberäkning saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/26

BelastningBärläktFrämmande materialHöjdjusteringKlämmans omfångMittfästePanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenskarvarSkyddSlutfästeSäkerhetsavståndTakhöjdTaklutningTermisk brytpunktUrspårningVäderbeständigt material

Ej tillgängligt vid besiktning

1/26

Takgenomföring

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

2/29

2.1 Dokumentation Växelriktare

Inte godkänd

Projektering av växelriktare saknas. T.ex resultatrapport eller strängschema.

2.2 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

25/29

AC BöjradieAC FörläggningAC GenomföringarAC Skador på kabelAvståndBrännbart underlagDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontaktdon åtdragnaKontakterPETillförlitligt fästUtrymmeVarning för backspänningVinkel

Ej tillgängligt vid besiktning

2/29

AnslutningMärkning

Trina: Vertex DE09.08

Anmärkningar

1/11

3.1 Böjradie

Inte godkänd

Kablaget har för skarp böjradie.

Godkända kontrollpunkter

10/11

DräneringshålFästenas överlappningFörbindelse av kontakterFöremål mot bakstyckeHöjdskillnadMellanrumPlaceringSkadorSkuggaSträngförläggning
