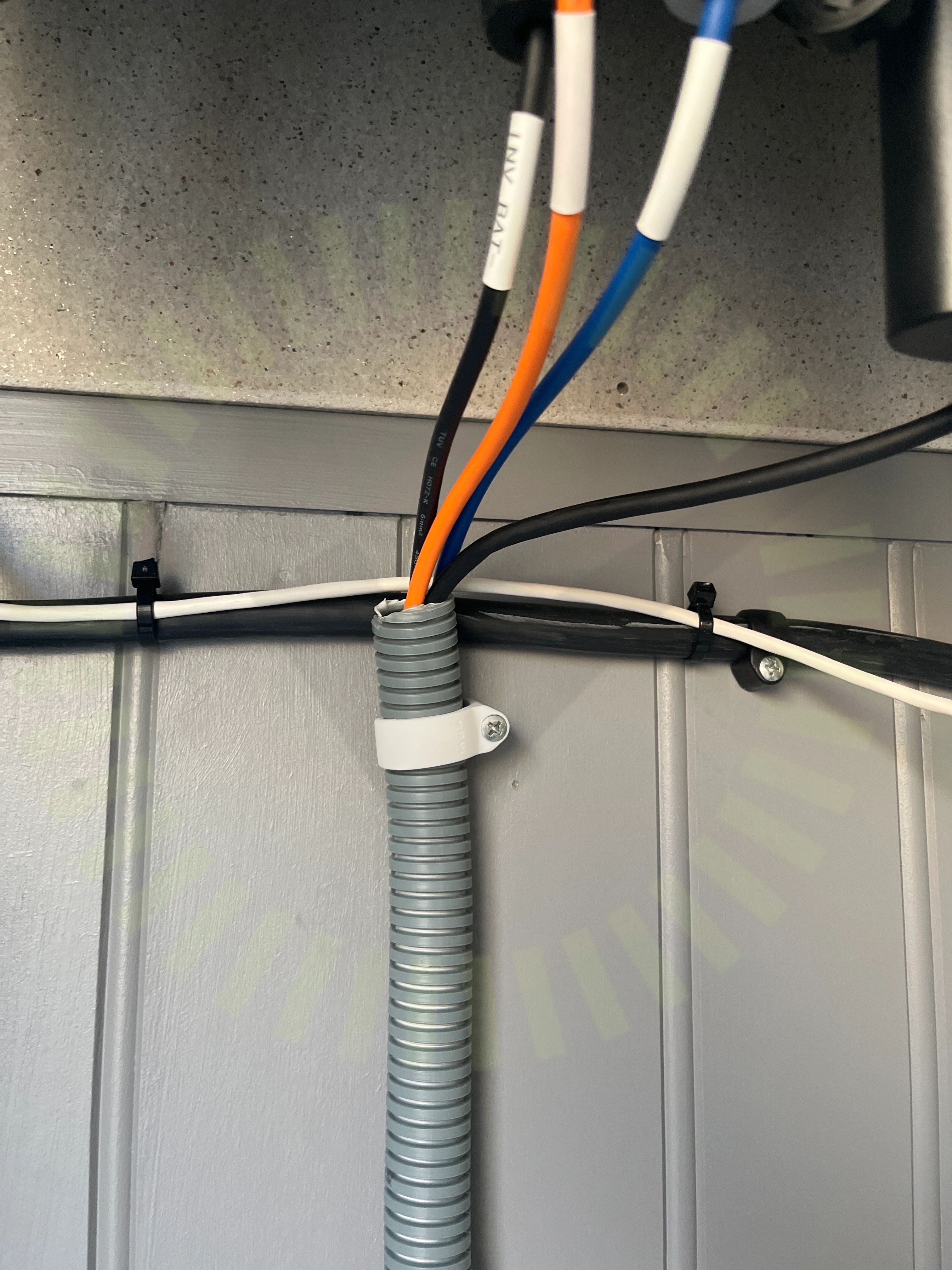

2.1 Batteri PE
Inte godkändBatteriet saknar jordanslutning.
Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 24-26
Besiktningsrapport
8.6
Installation genom
Arba Solar
Datum
20 november 2024
Ort
Hisings backa, Västra Götalands län
87% godkända13% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareGroWatt: MID (11-30)KTL3-XH
BatteriGrowatt: APX HV Battery System S2
TillbehörEastron: Growatt TPM-E
TillbehörUndercentral
Installerad av Arba Solar som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
2/15
2.2 Fastsäkring av produkt
Inte godkändBatterimodul är inte fastsäkrad i väggen.
Growatt: APX 5.0-30.0P-S2 User Manual 202308, Sida 16-20
Godkända kontrollpunkter
13/15Avstånd närliggande objektDC anslutning batterimodulDC anslutning växelriktareLutningSammansättning av komponenterSignalkabel batterikomponenterSignalkabel växelriktareSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Anmärkningar
2/5

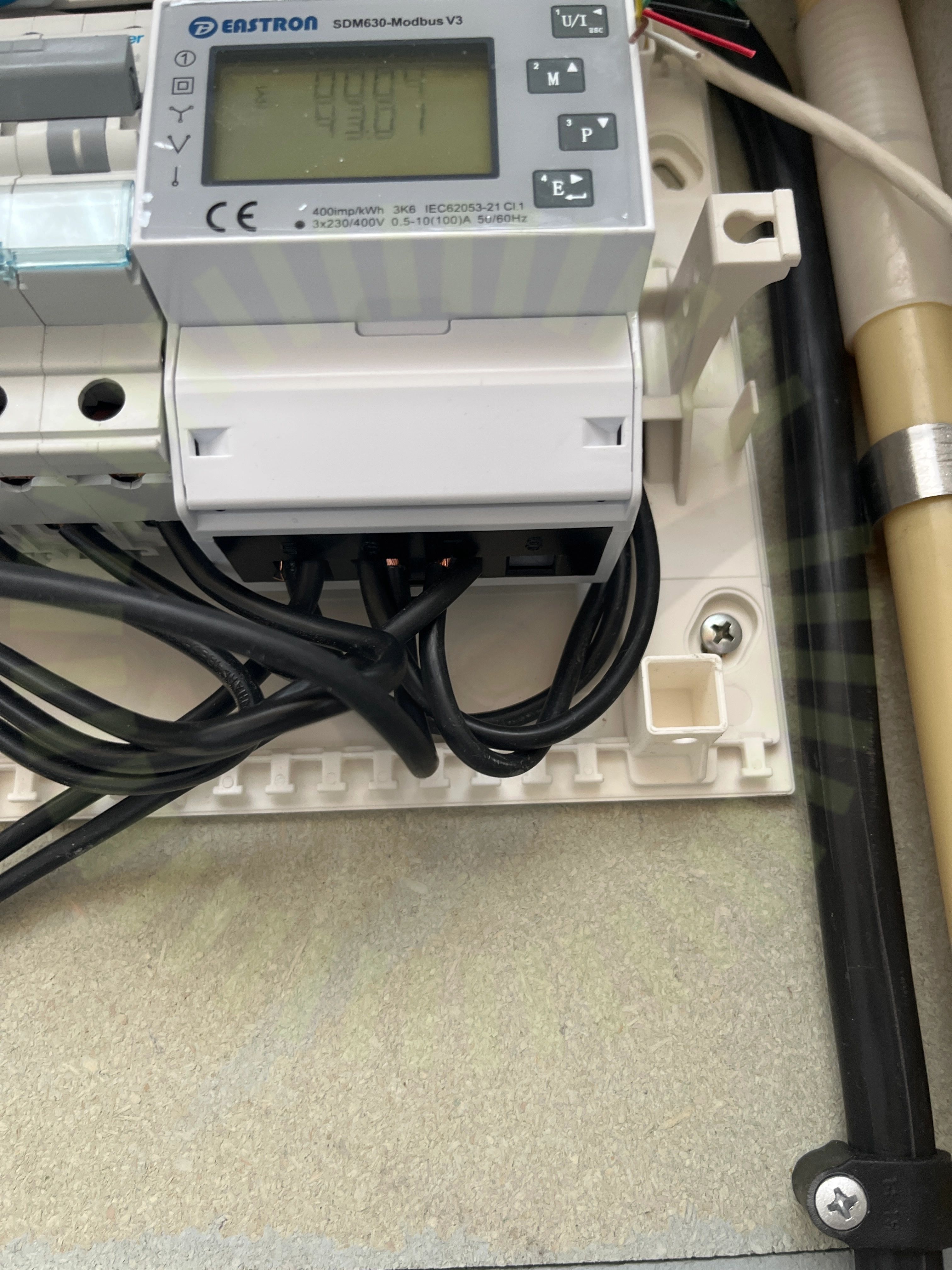

3.1 Anslutning av smartmätare
Inte godkändNeutralledare saknas på undersidan.
Growatt: TPM-E Quick installation guide of Three-pase energy meter, Sida 2
3.2 Smartmätare
Inte godkändSmartmätaren är med största sannolik felkopplad då den visar fel värden.
Godkända kontrollpunkter
3/5Fastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Tak 1, Longi: LR5-54HTB
Godkända kontrollpunkter
16/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/17Strängförläggning
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
4/24

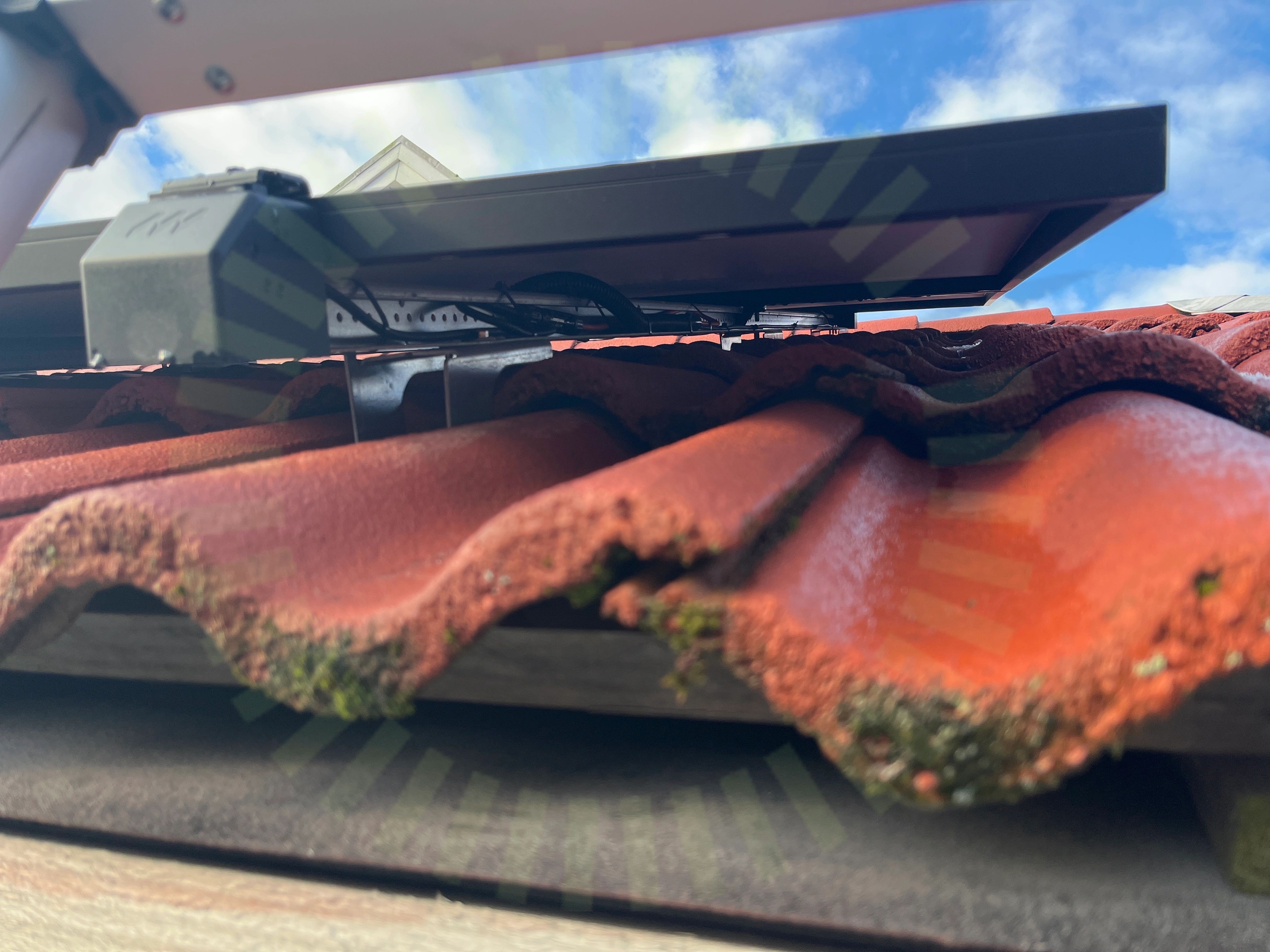

5.1 Stående skenor
Inte godkändStående skena i ytterkant är felvänd.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 4
5.2 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
5.3 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

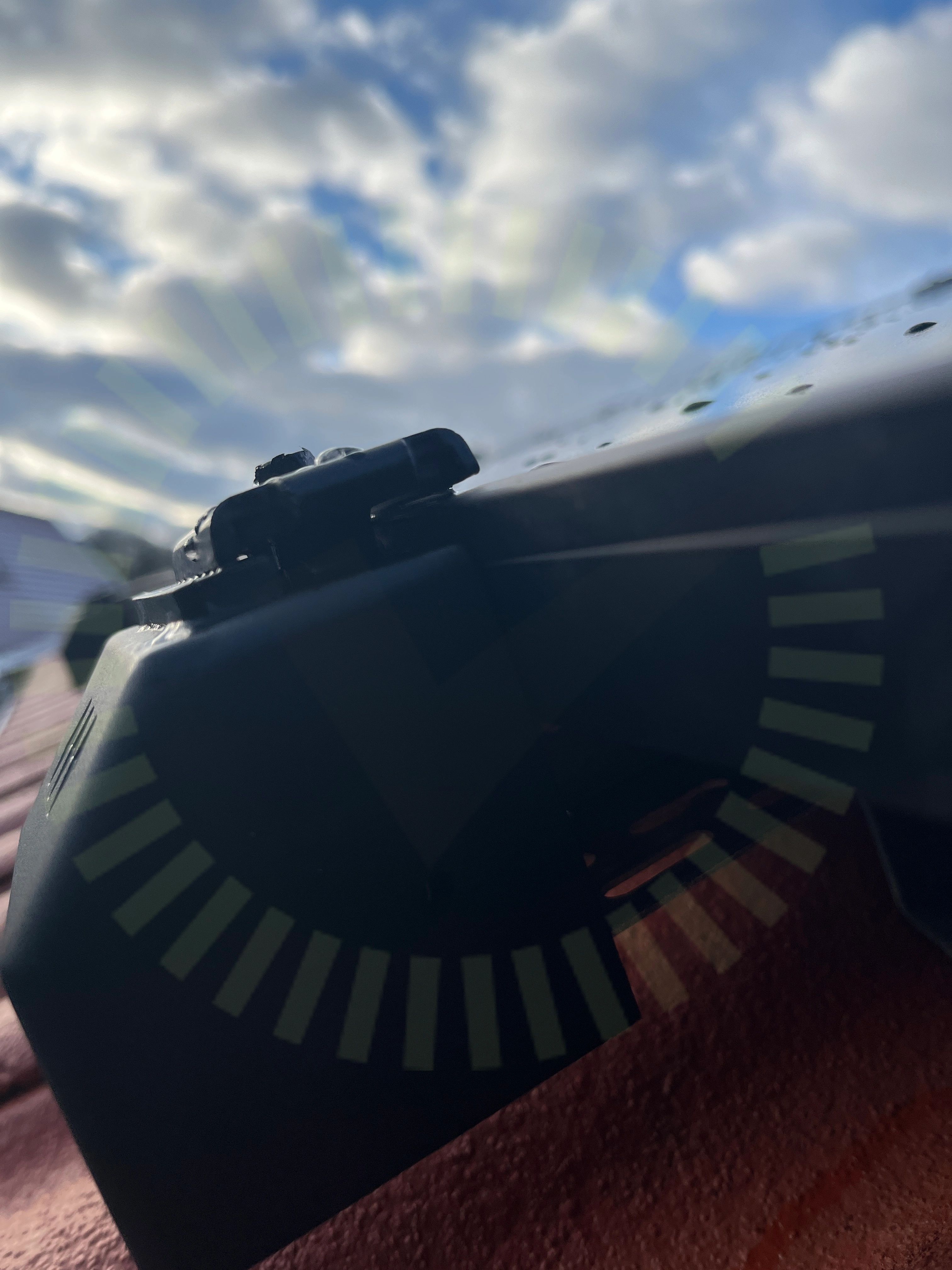

5.4 Ändklämmor
Inte godkändÄndklämma ligger inte emot panelens ram.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 1.8, Sida 6-7
Godkända kontrollpunkter
20/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakgenomföringUnderliggande takpannaVäderbeständigt material
Undercentral
Anmärkningar
1/6

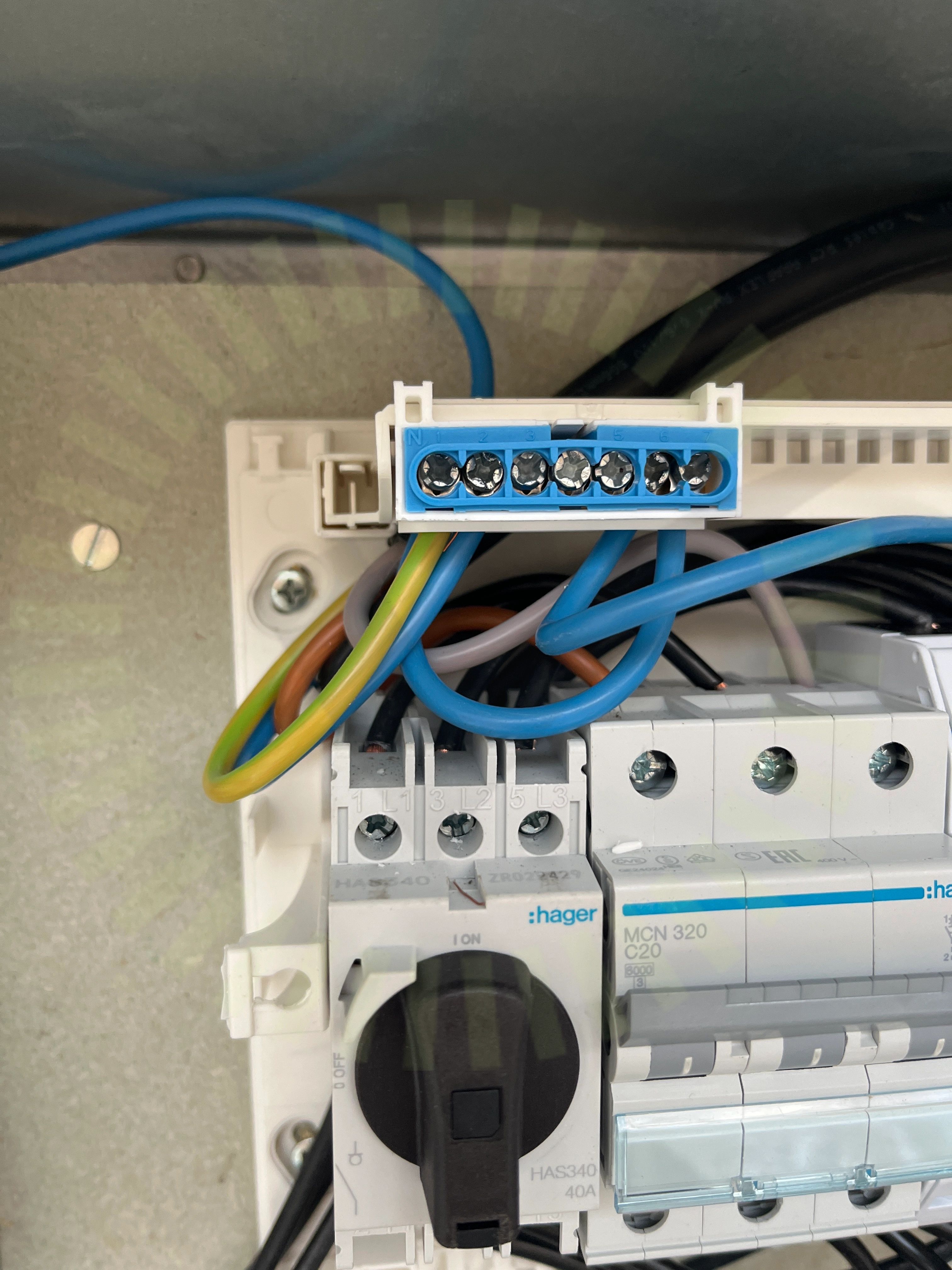

6.1 PEN-ledare
Inte godkändInstallation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
6/35

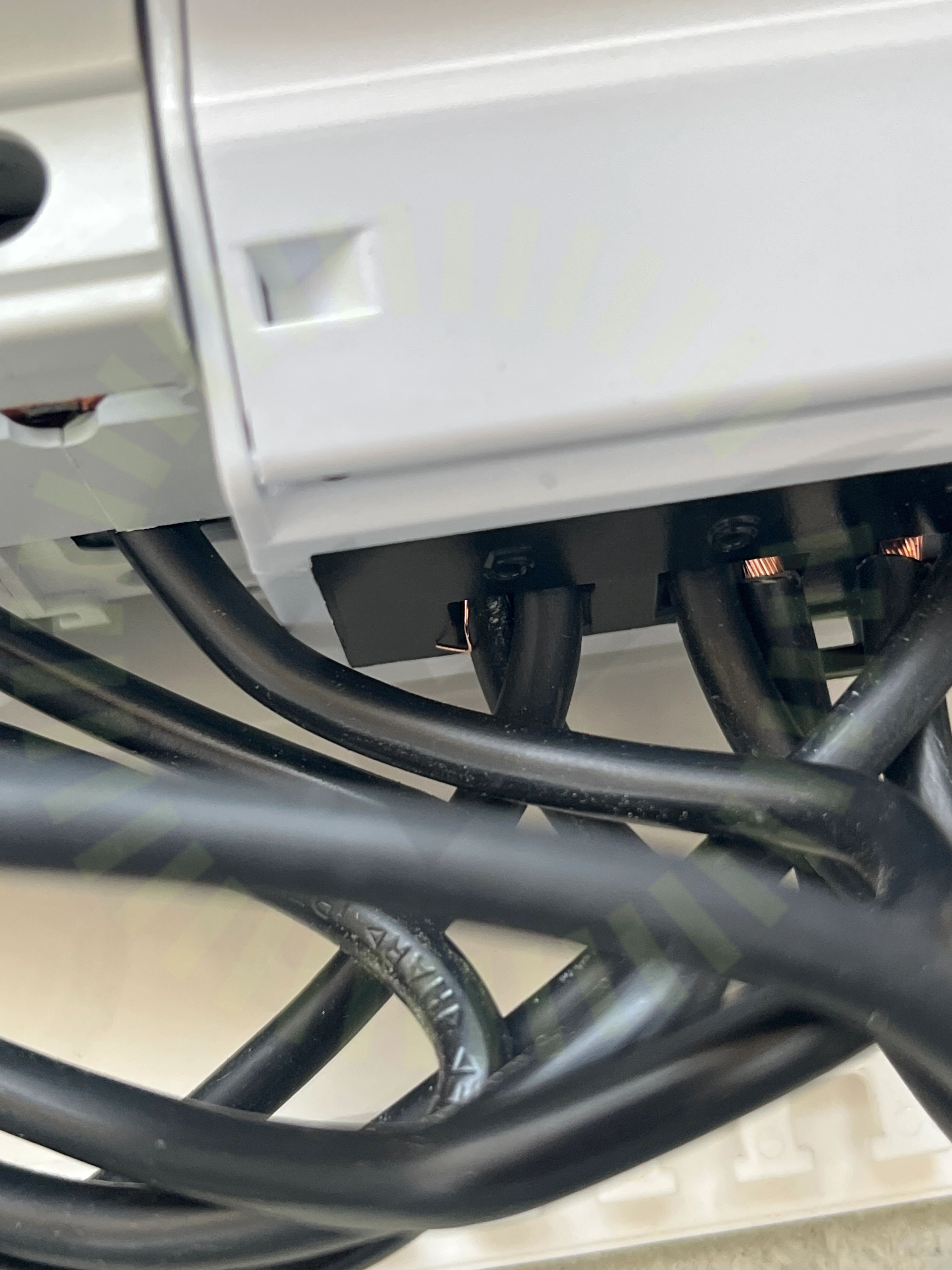

8.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)

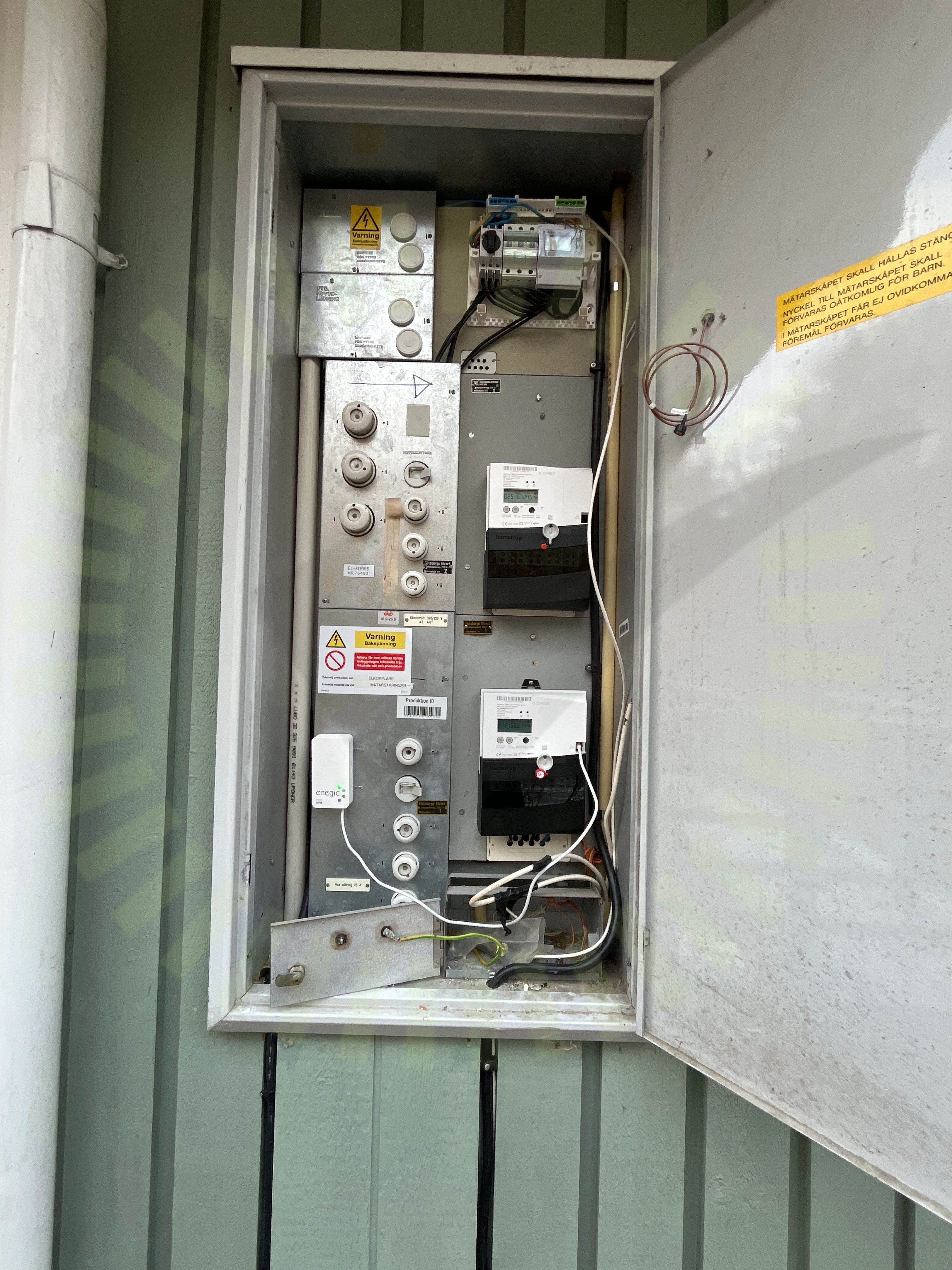

8.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

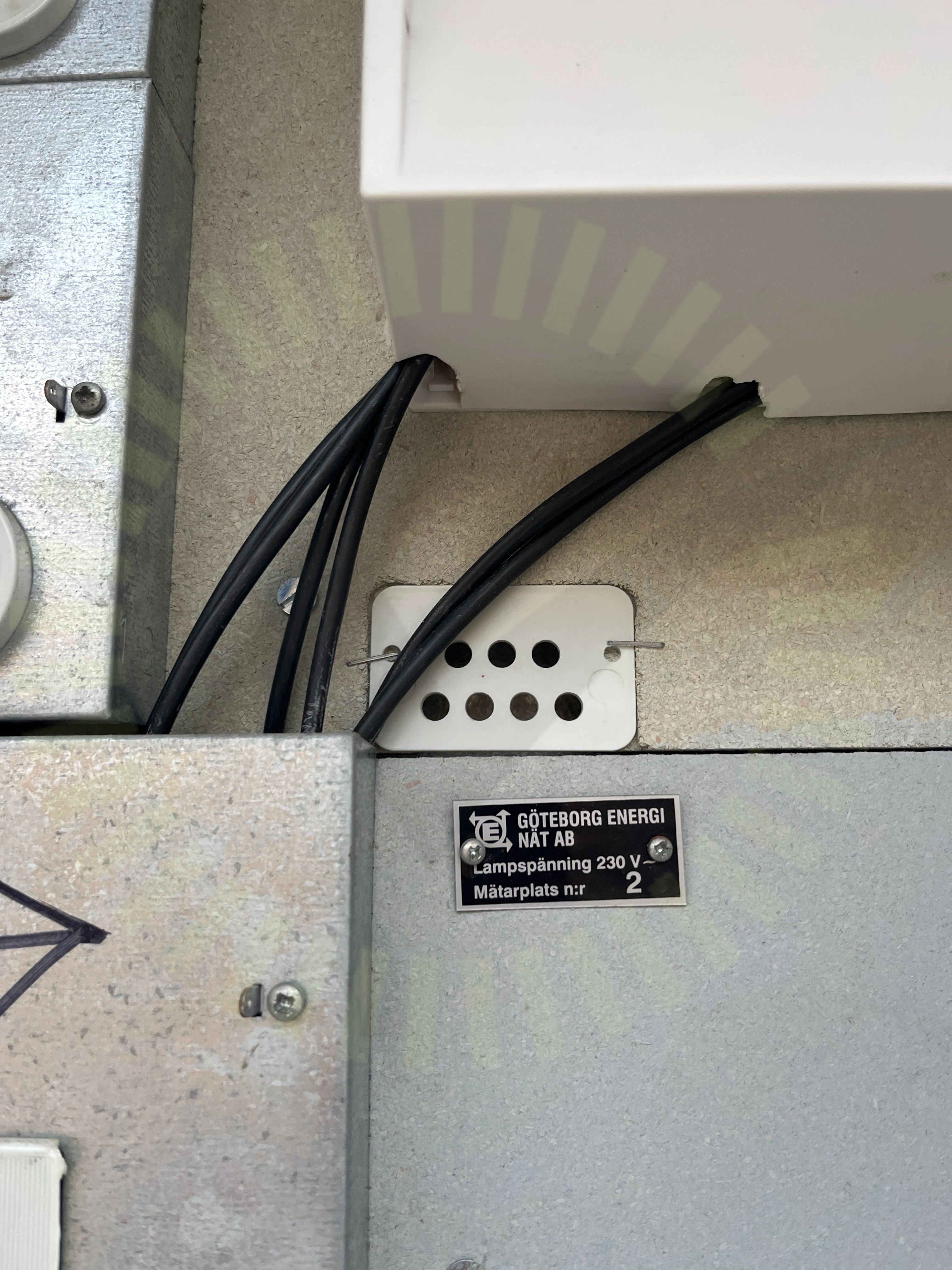

8.3 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)

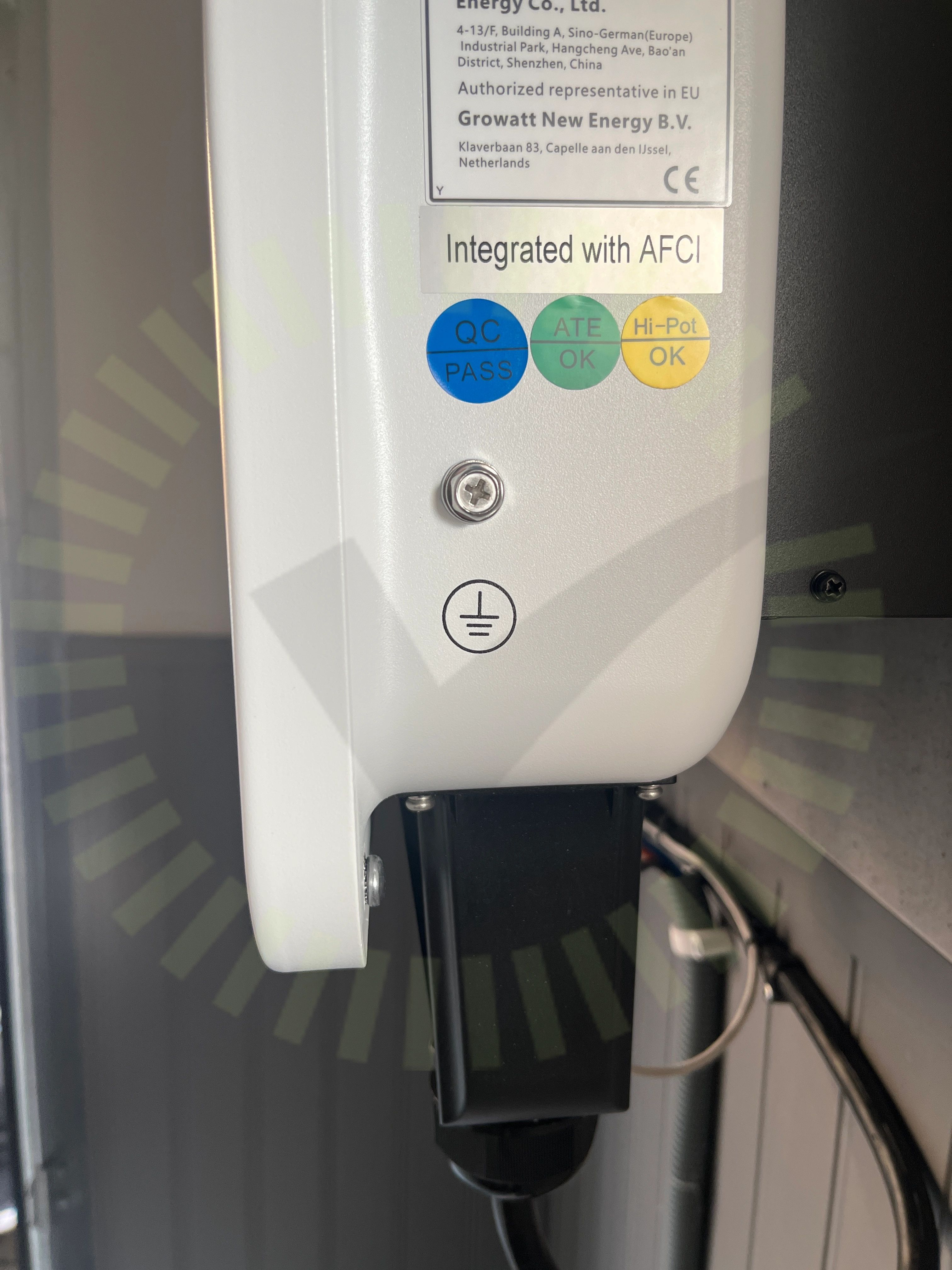

8.4 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
Growatt: MID 11-30KTL3-XH User Manual EN 202307, Sida 22
8.5 Skarp kant
Inte godkändKablage ligger mot skarp kant.

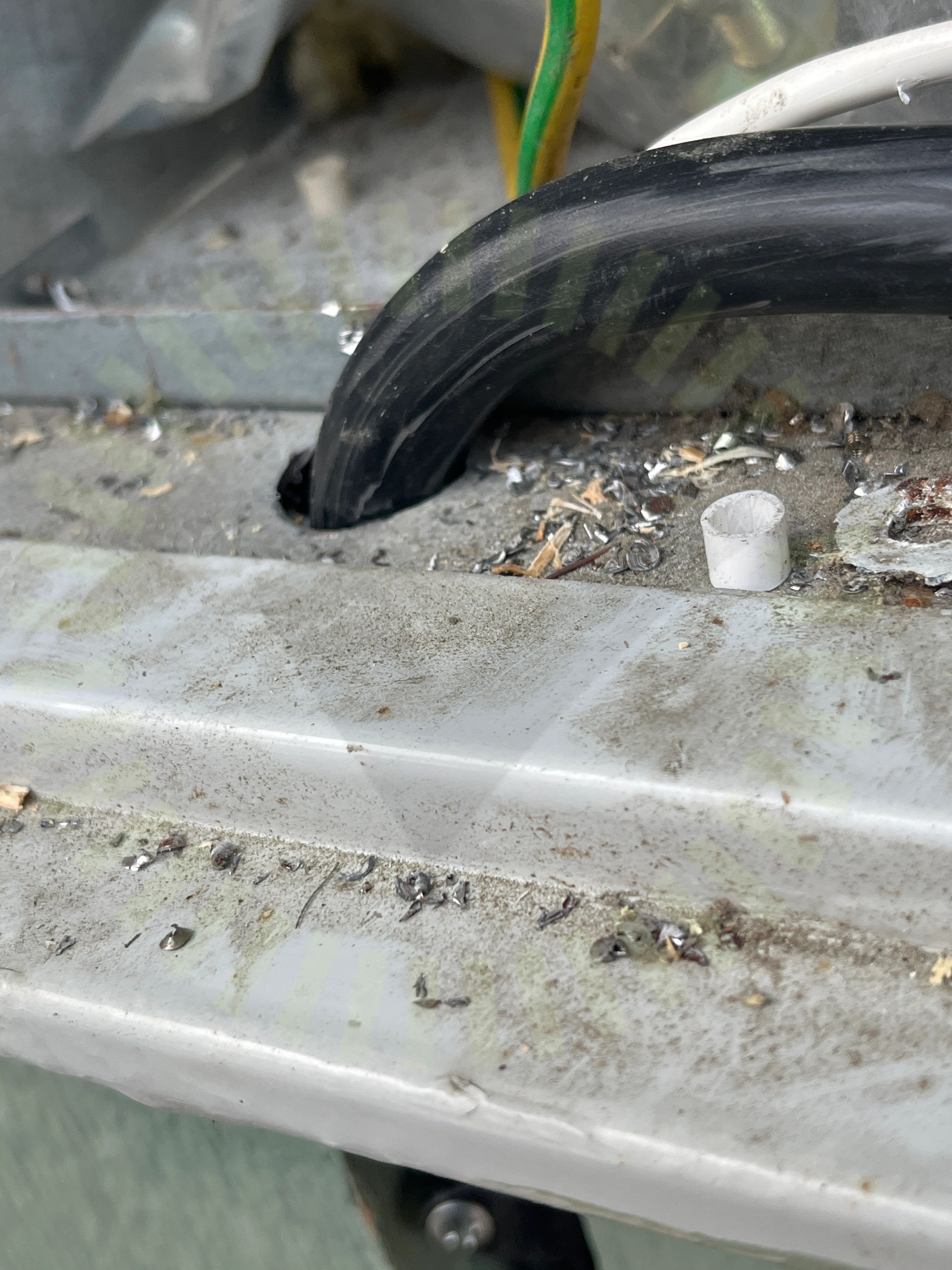

8.6 Väderbeständigt material
Inte godkändAnvänt material ej väderbeständigt.
Godkända kontrollpunkter
29/35AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning
