Besiktningsrapport

9.4

Installation genom

Nova Solar

Datum

25 augusti 2025

Ort

Lödöse, Västra Götalands län

Säkringsdimension

Fastsäkring av produkt

Anslutningar i brytare

+ 5

93% godkända

7% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B60HBB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

SigenEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Sigenergy: Gateway HomePro TP

Tillbehör

Säkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (5)Säkerhetsbrytare AC (7)Tak 1: DMEGC: DM(XXX)M10RT-B60HBB (19)Tak 1: Nordmount Panntak: Bärläkt (24)Tillbehör (11)Varselmärkning (4)Växelriktare (37)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

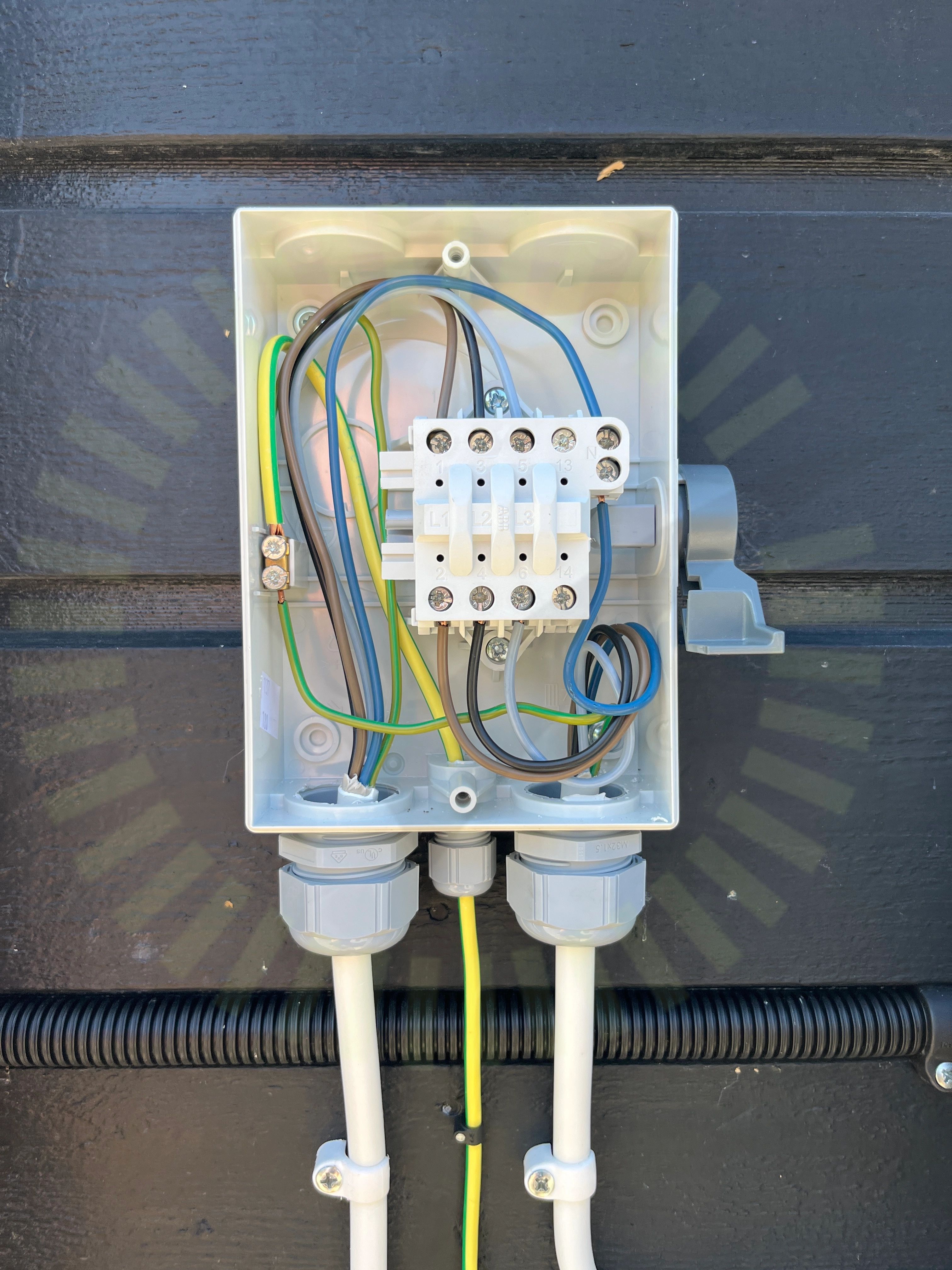

Säkerhetsbrytare AC

Anmärkningar

2/7

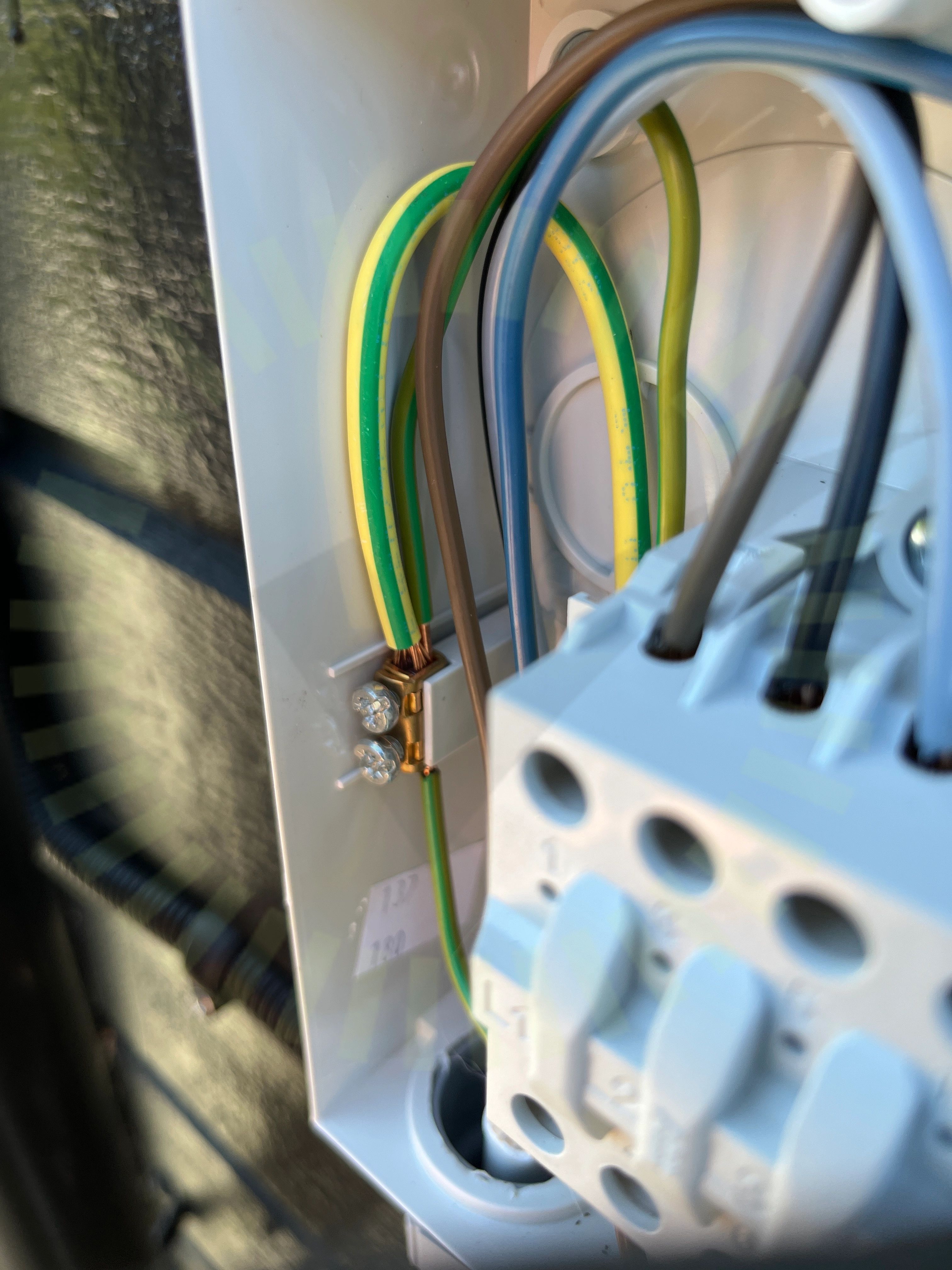

3.1 Anslutningar i brytare

Inte godkänd

Växelriktarens kabel är inte korrekt ansluten i säkerhetsbrytaren. Mångkardelig och enkardelig ledare ligger under samma plint.

3.2 Kabelinföringar

Inte godkänd

Förskruvning håller inte om kablage. Går att röra in och ut, detta gäller jordkabeln.

Godkända kontrollpunkter

5/7

Egenskaper

Identifiering

Infästning

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

1/19

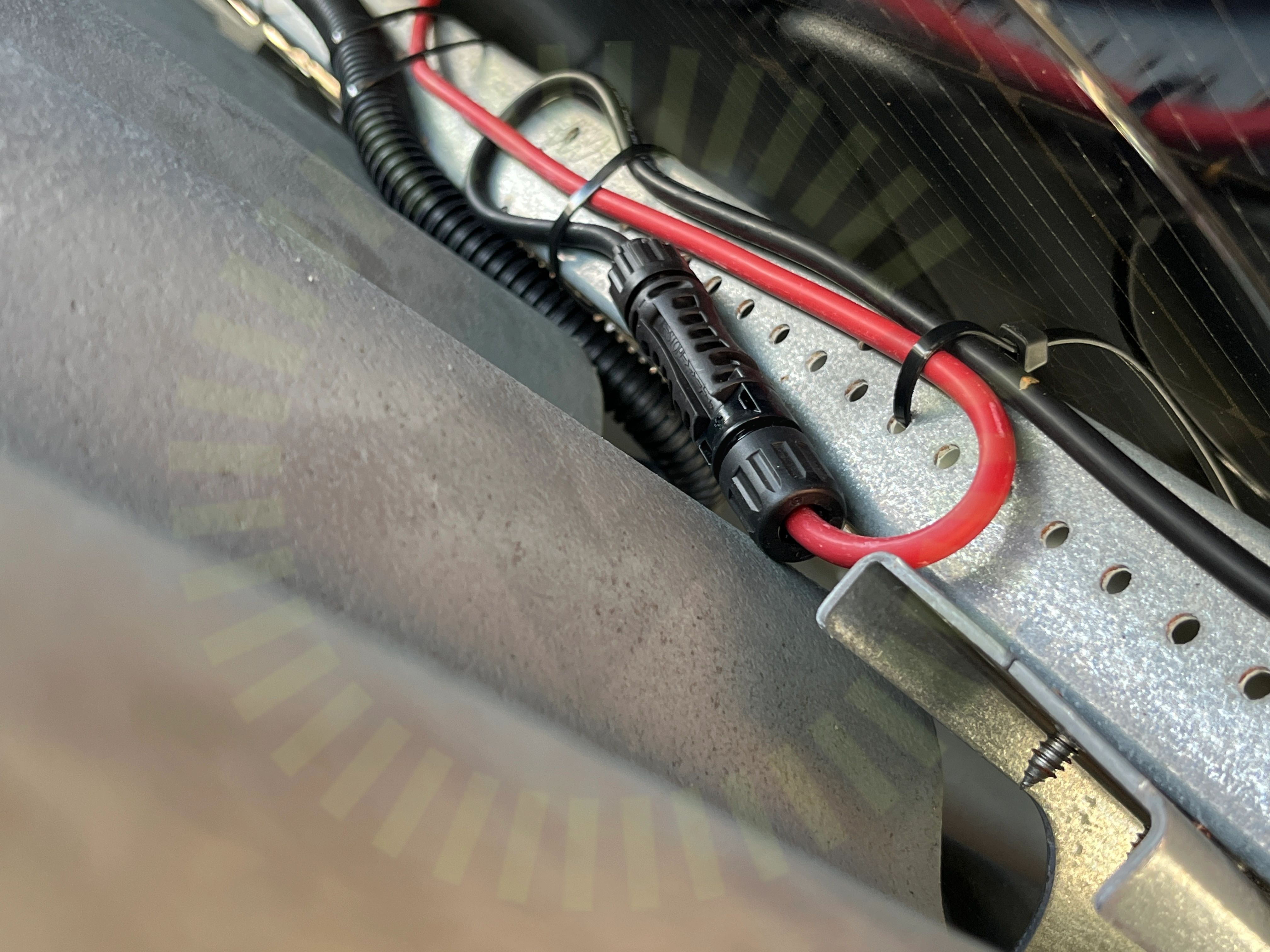

4.1 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

Stäubli MA711 sid 4

Godkända kontrollpunkter

17/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/19

Strängförläggning

Tak 1: Nordmount Panntak: Bärläkt

Godkända kontrollpunkter

24/24

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Liggande skenor

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Takgenomföring

Takkrokarnas CC

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Tillbehör

Anmärkningar

3/11

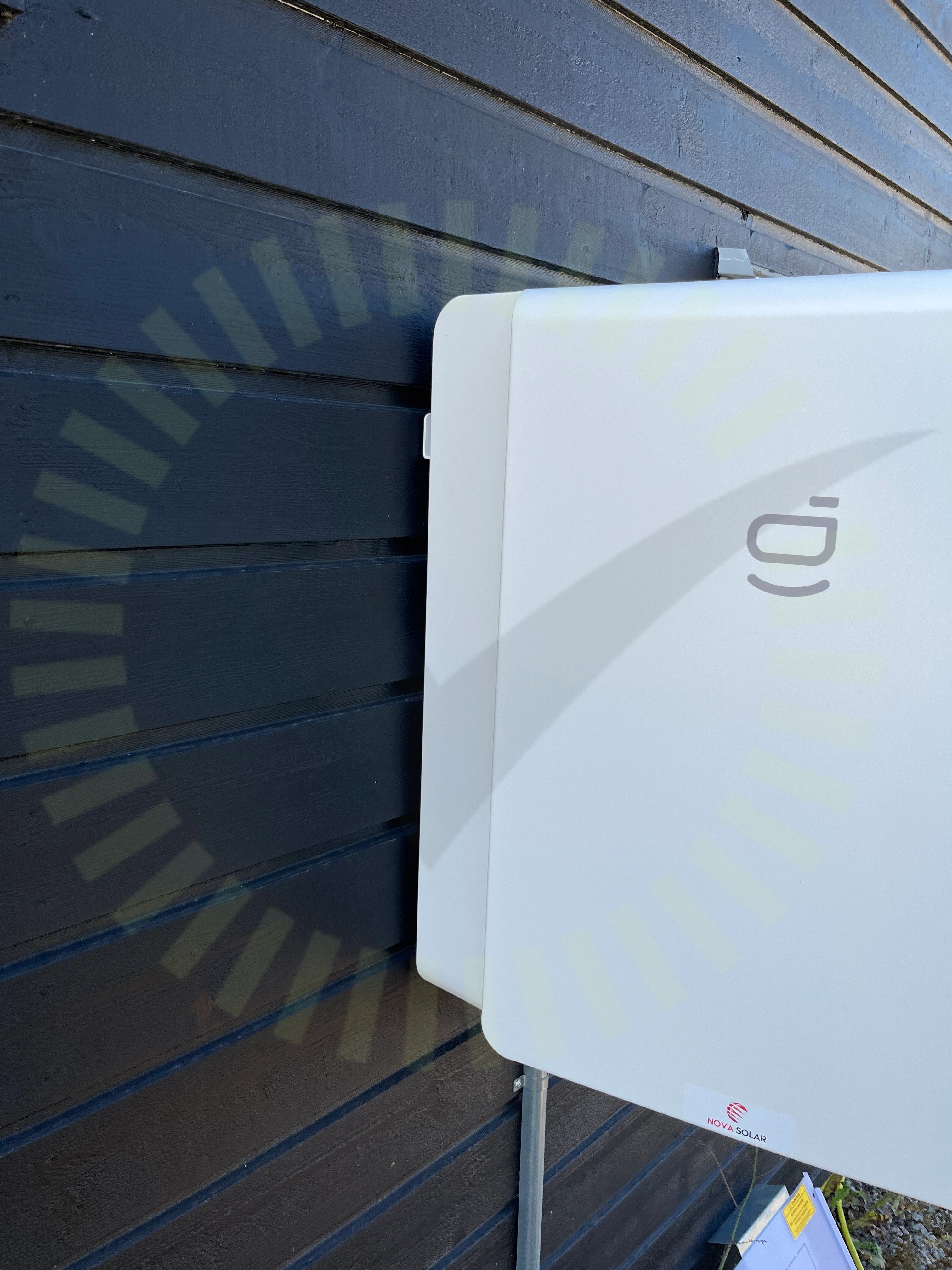

6.1 Bakomliggande material

Inte godkänd

Bakomliggande material uppfyller inte tillverkarens krav. Ska ej vara brännbart.

Sigen Gateway HomePro TP Installation Guide Version: Draft A Release date: 2025-01-22, Sida 6

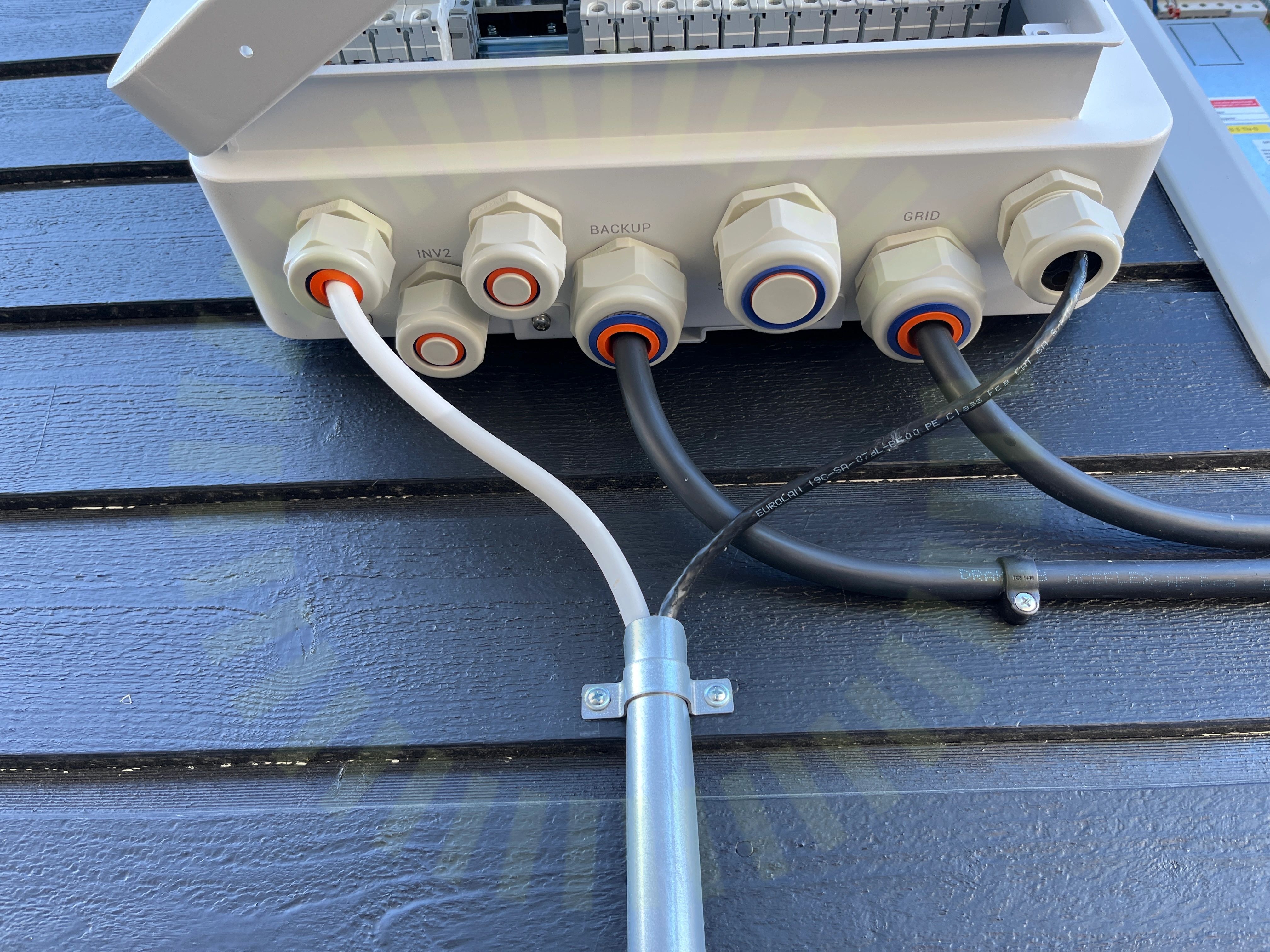

6.2 Förskruvningar

Inte godkänd

Förskruvningarna håller inte om kablarna, går att röra in och ut.

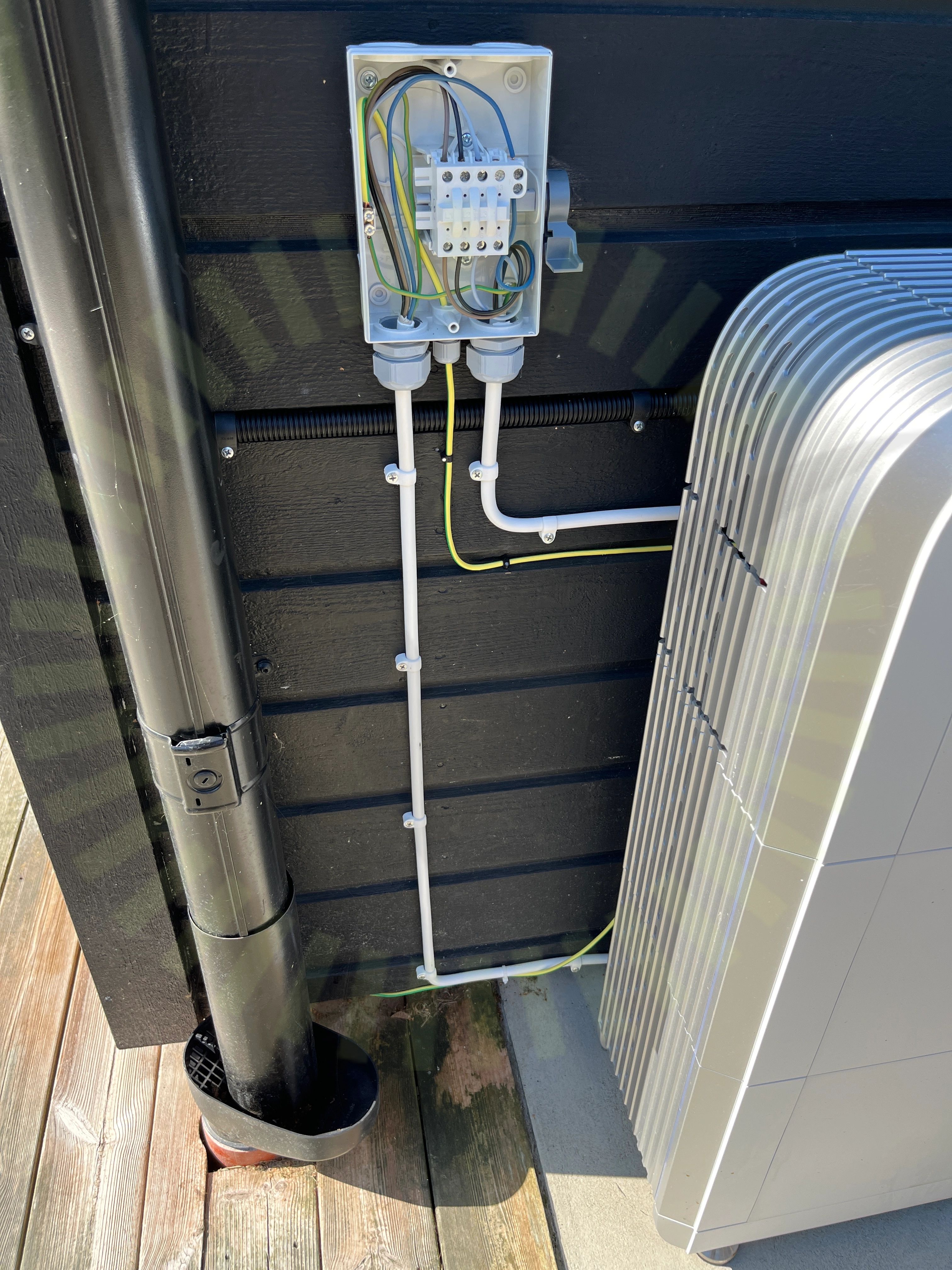

6.3 Jordspett

Inte godkänd

Jordningen från jordspett till gateway är underdimensionerade, 2,5mm2.

Godkända kontrollpunkter

8/11

Anslutning back-up

Anslutning till Grid

Anslutning till växelriktare

Avstånd närliggande objekt

Avstånd till havet

Fastsäkring av produkt

Placering

Väderskydd

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/37

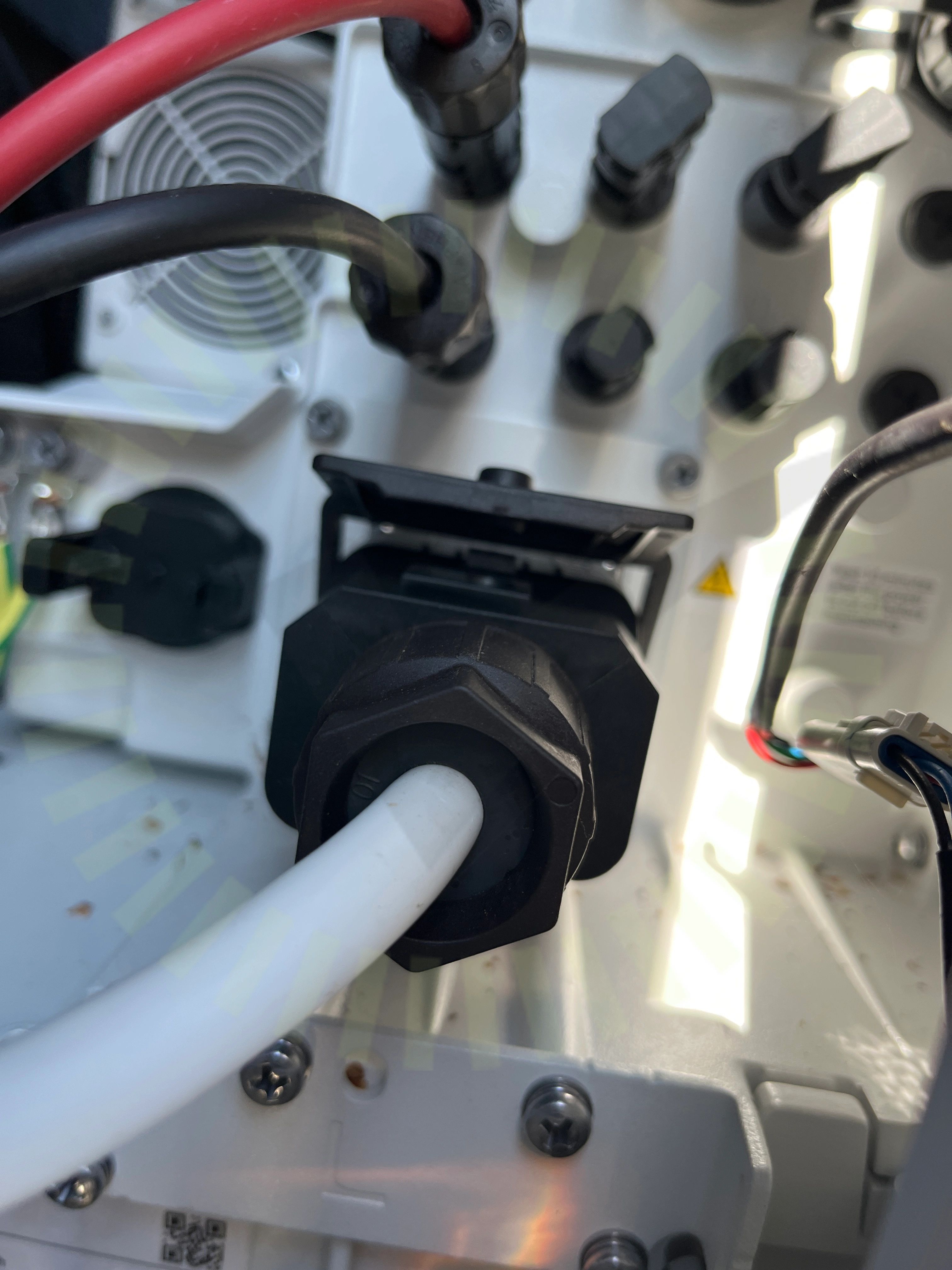

8.1 Förskruvning

Inte godkänd

Förskruvningen är inte installerad enligt tillverkarens anvisningar. Låsskruv är inte åtdragen.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 26

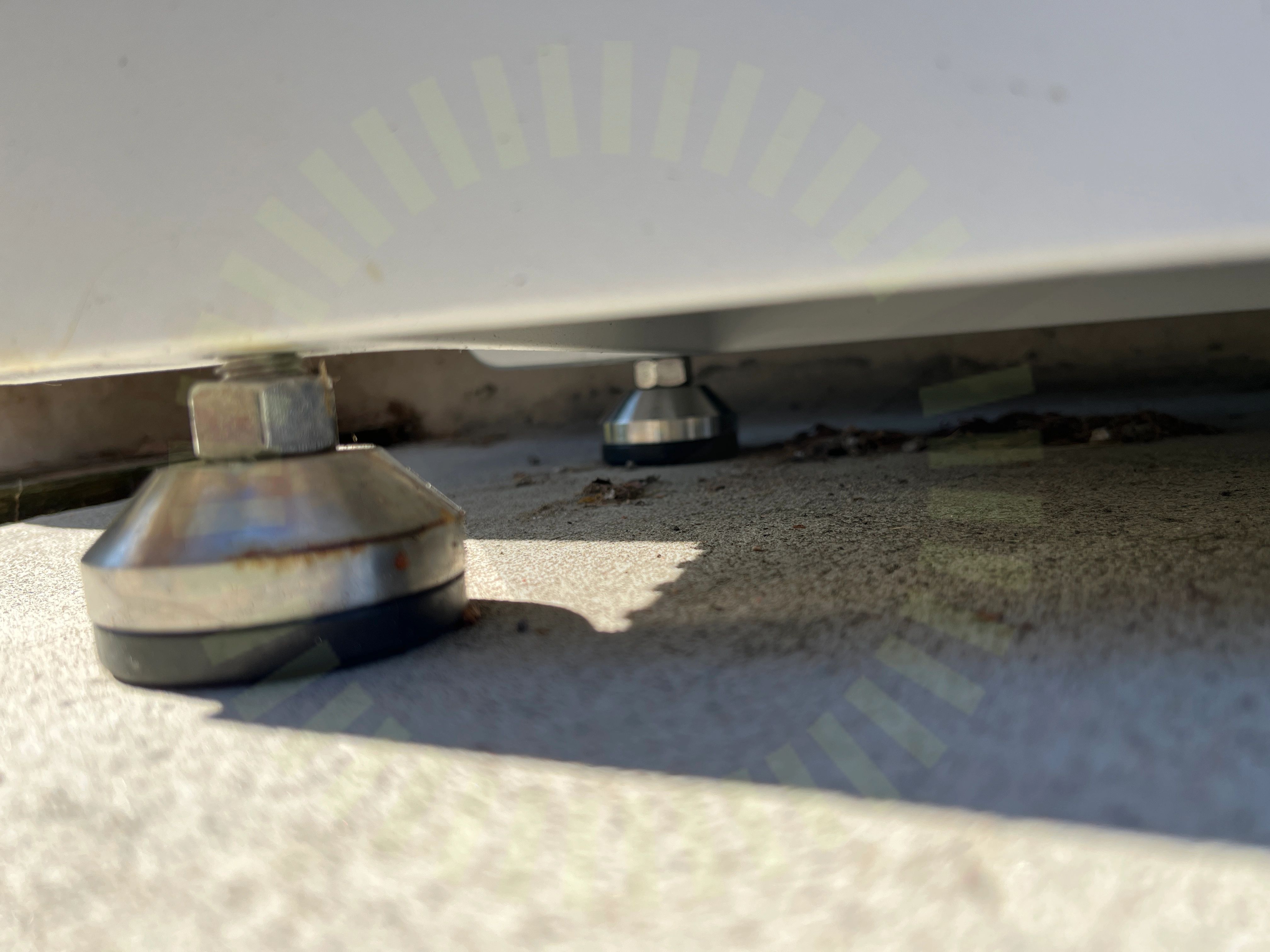

8.2 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt. Golvinfästning saknas enligt tillverkarens anvisningar.

SigenStor- Series Installation Guide_EN, Version: 05, Sida 12-14

8.3 Säkringsdimension

Inte godkänd

Säkringen är för stor för kabeln, 2,5mm2.

Godkända kontrollpunkter

34/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
