Institutet för Solenergikvalitet

Besiktningsrapport

6.7
x

Installation genom

OBOS Bostadsutveckling

Datum

6 augusti 2026

Ort

Kärna, Västra Götalands län
DC kabel förläggning
Förbindelse av kontakter
Kabeluppfästning
75% godkända25% ej godkända

Om installationen

PanelerTalesun: TP6L60M
MontagesystemRenusol: VS+
VäxelriktareGoodWe: GW4-15K-DT/SDT G2 Series
OBOS Bostadsutveckling

Installerad av OBOS Bostadsutveckling som har ett lågt snittbetyg på 6.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Tak 1: Renusol: VS+

Anmärkningar

10/23

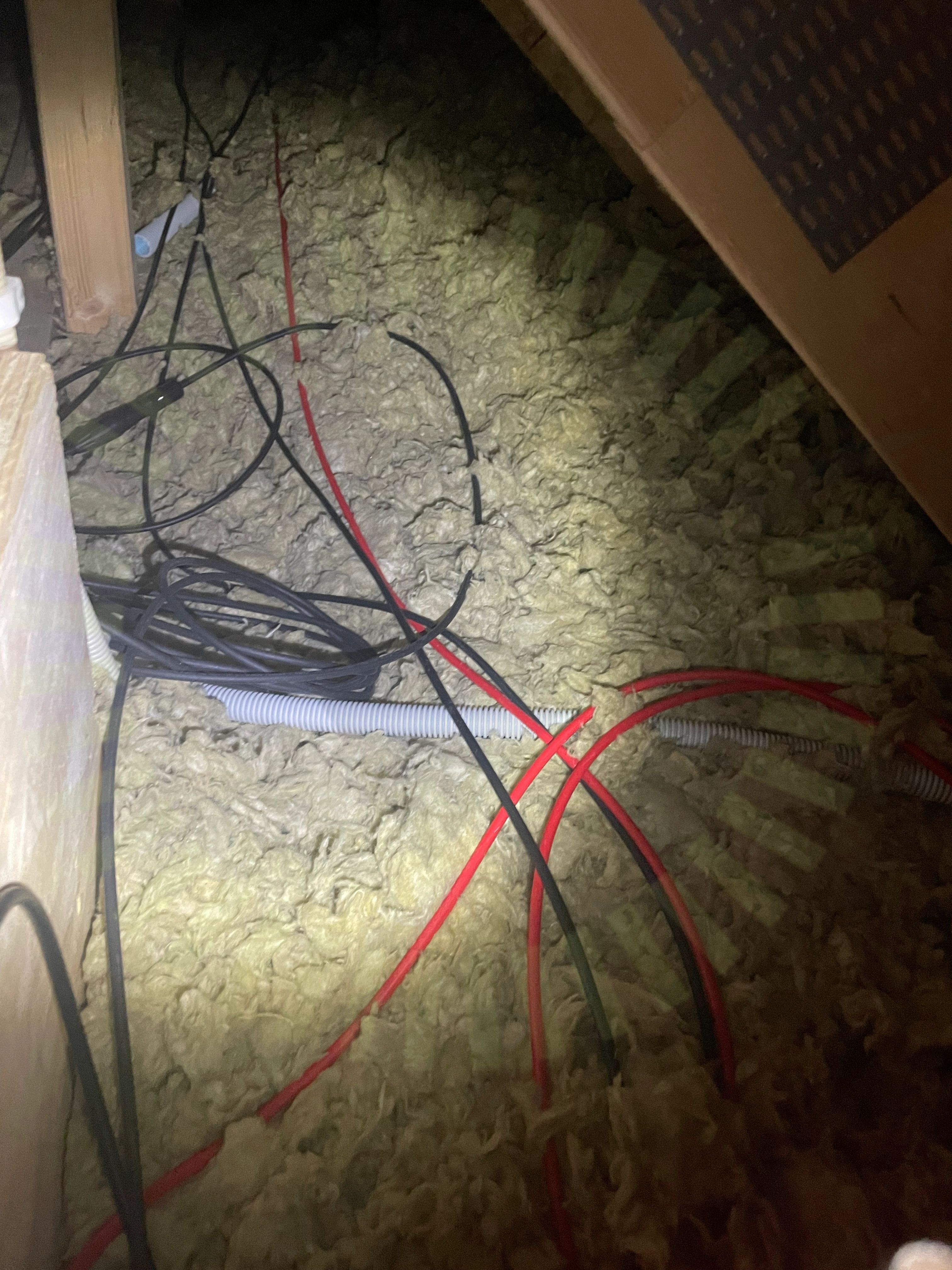

DC kabel förläggning

2.1 DC kabel förläggning

Inte godkänd

Kablage är olämpligt uppfäst.

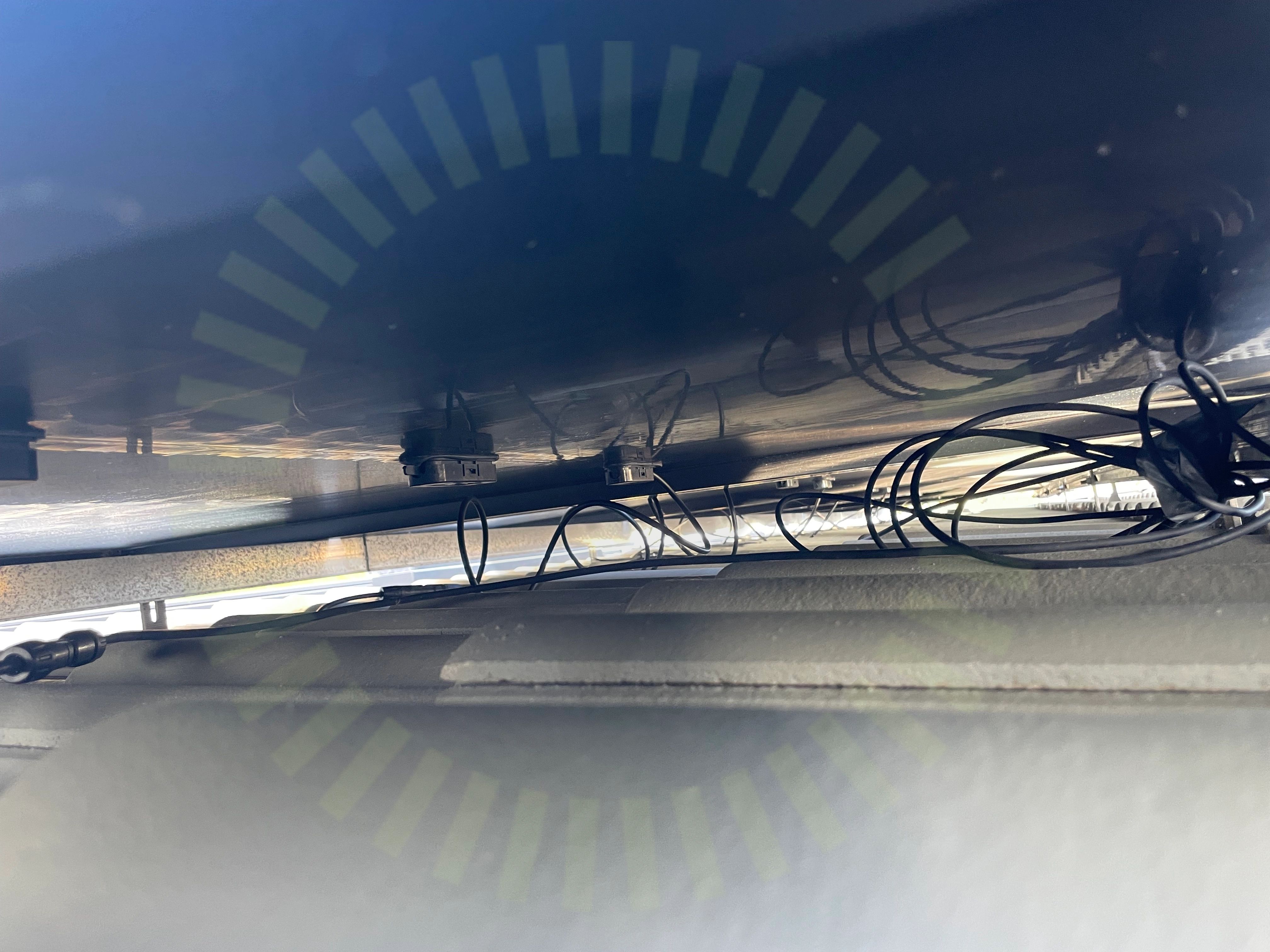

Kabeluppfästning

2.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.522.101)

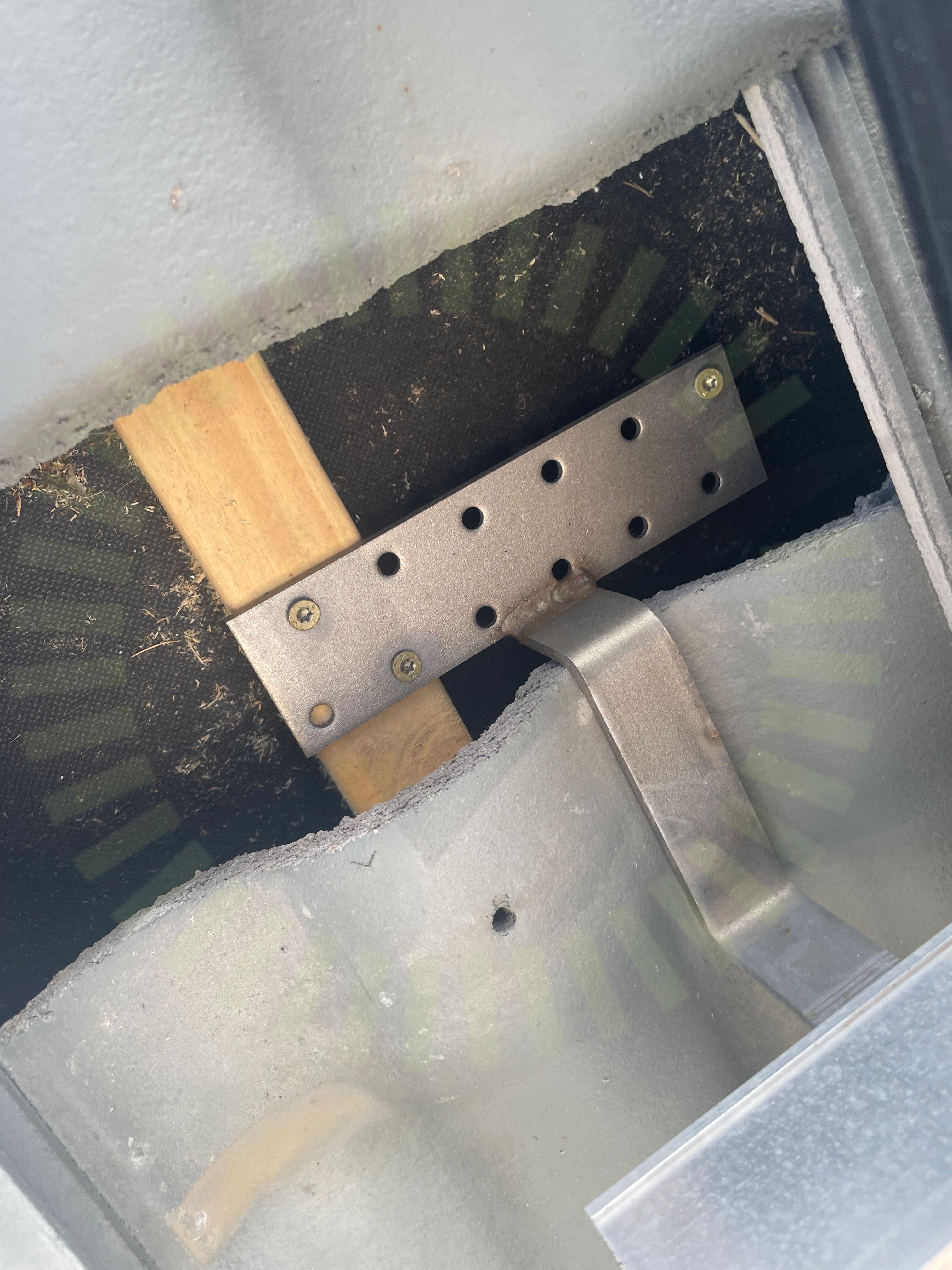

Råspontsinfästning

2.3 Råspontsinfästning

Inte godkänd

Råspontsinfästning är felaktigt utförd, det saknas stöd för kroken.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 37

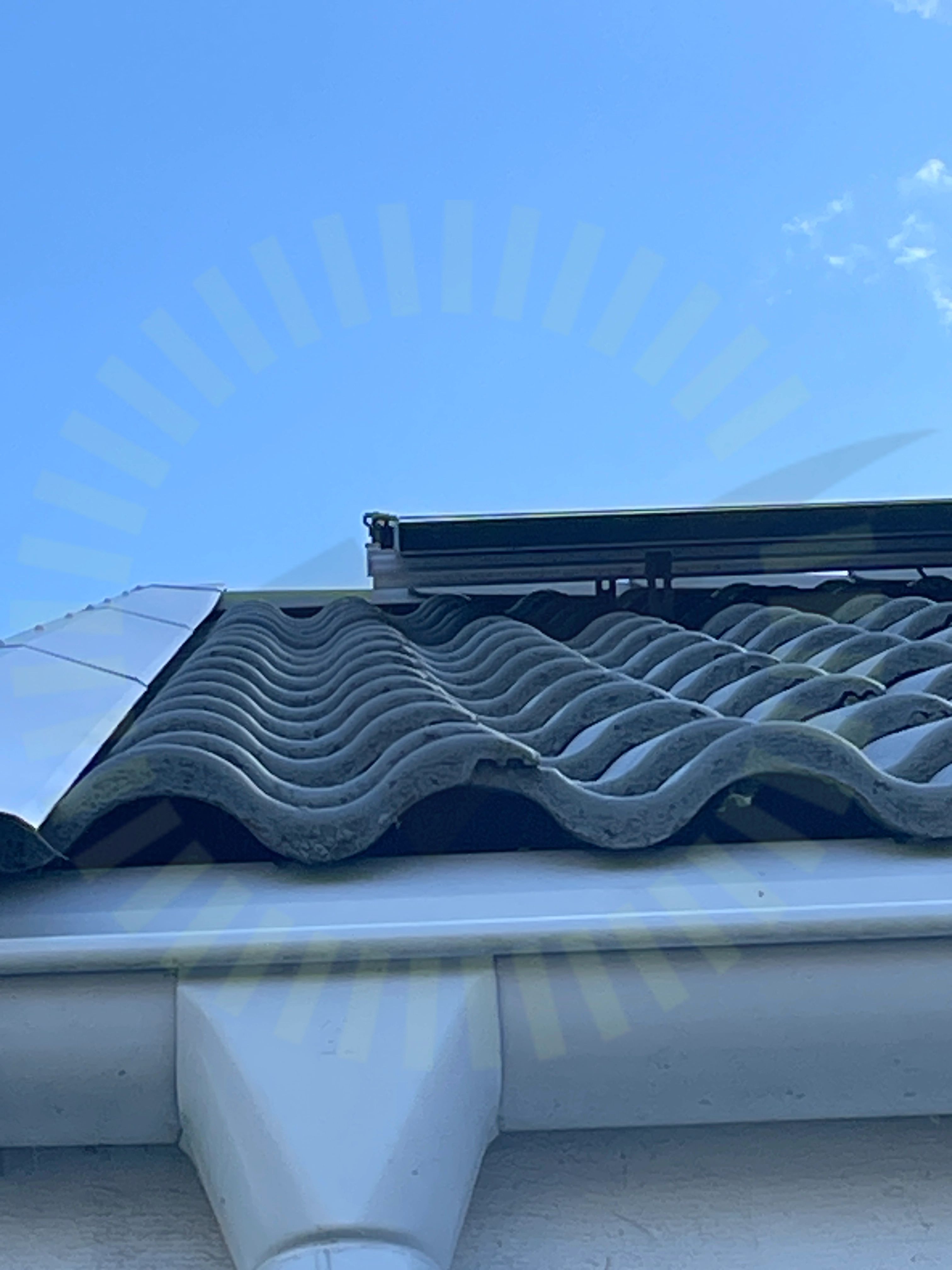

Skenans utstick för klämma

2.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt långt från panelramen. Ändklämma behöver att mer skena ska sticka ut, minst 35mm.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 17

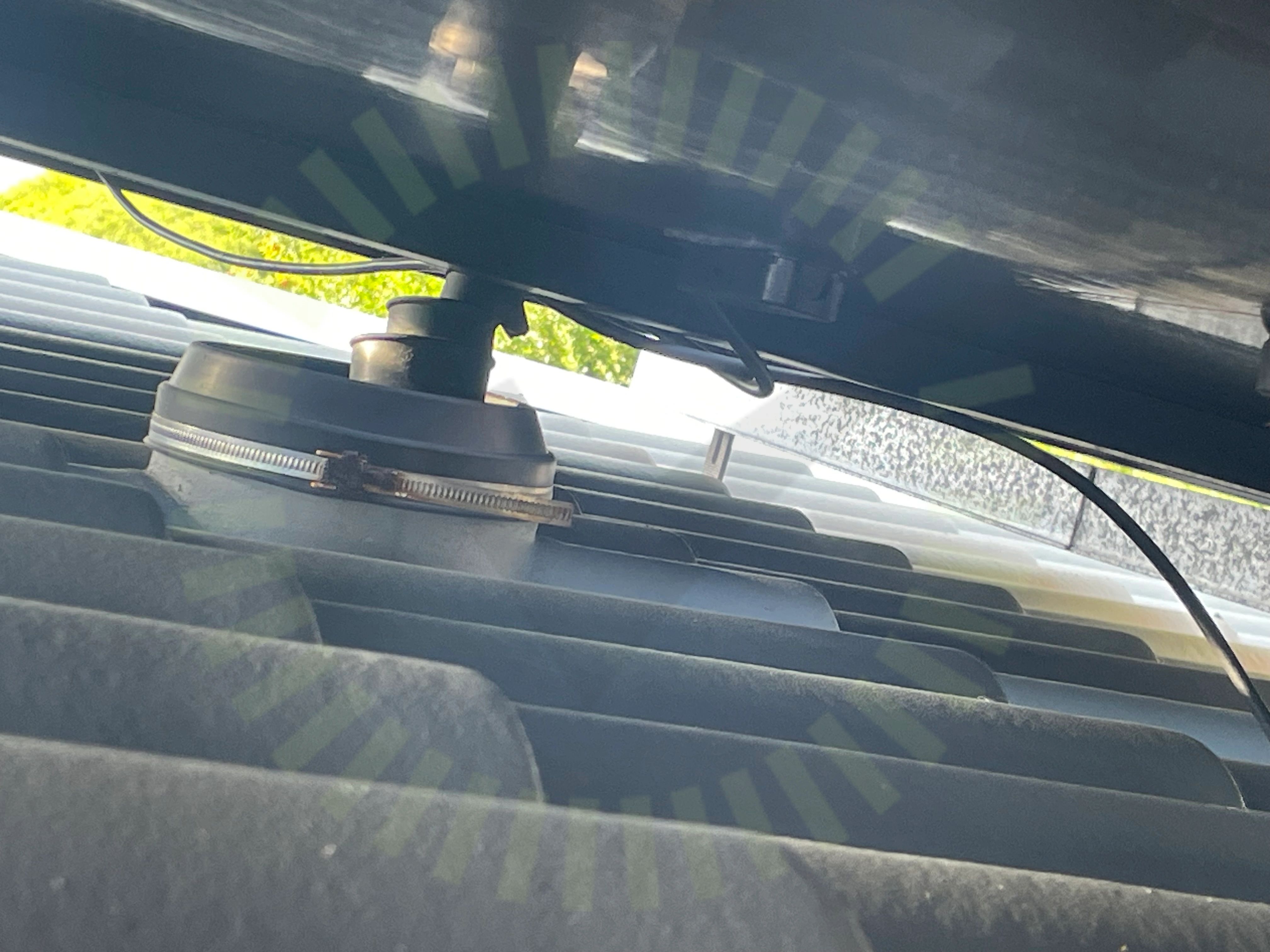

Takgenomföring

2.5 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

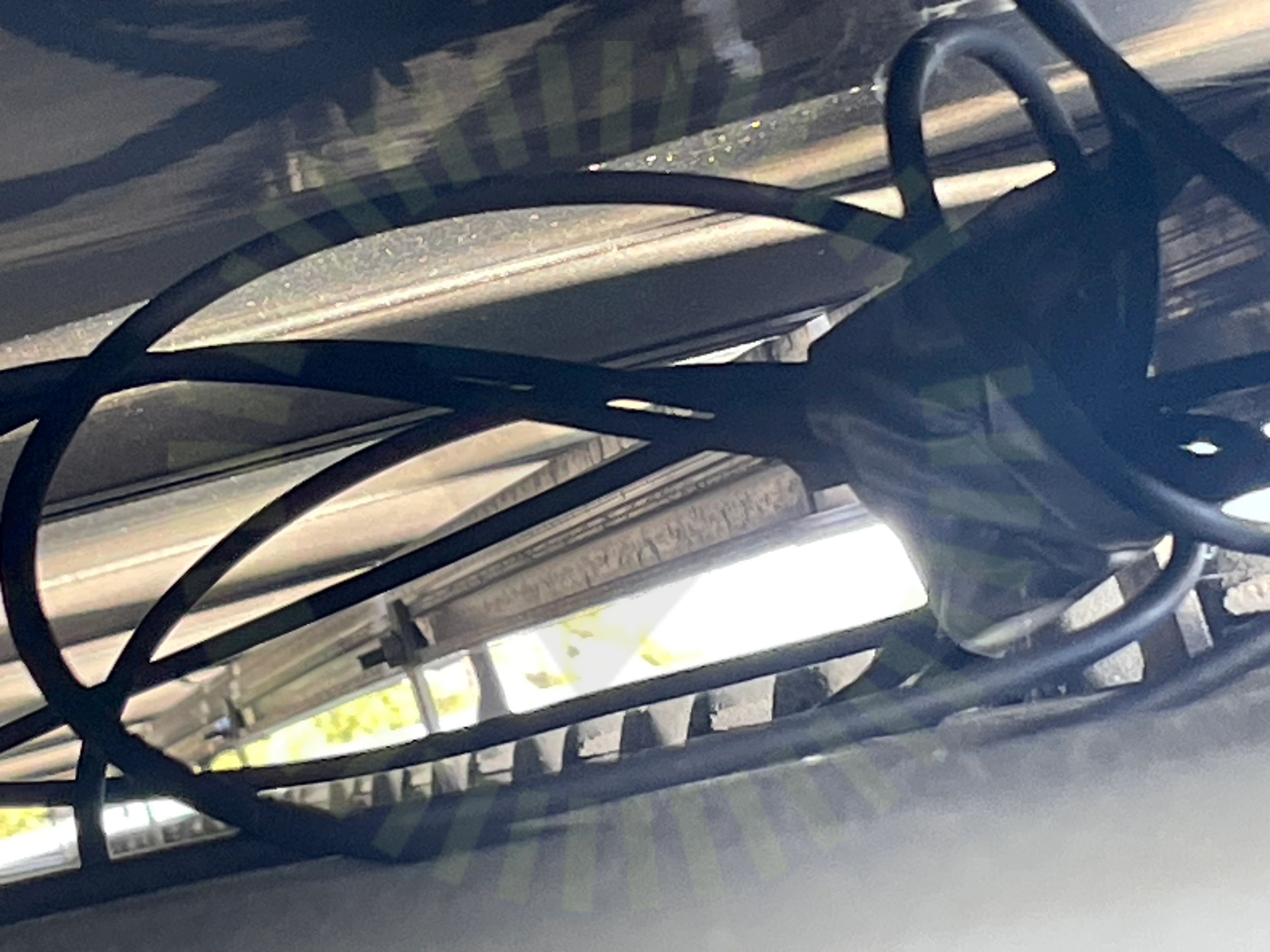

Skenornas infästning

2.6 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt. T-bultens skåra är inte vertikal.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 16

2.7 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

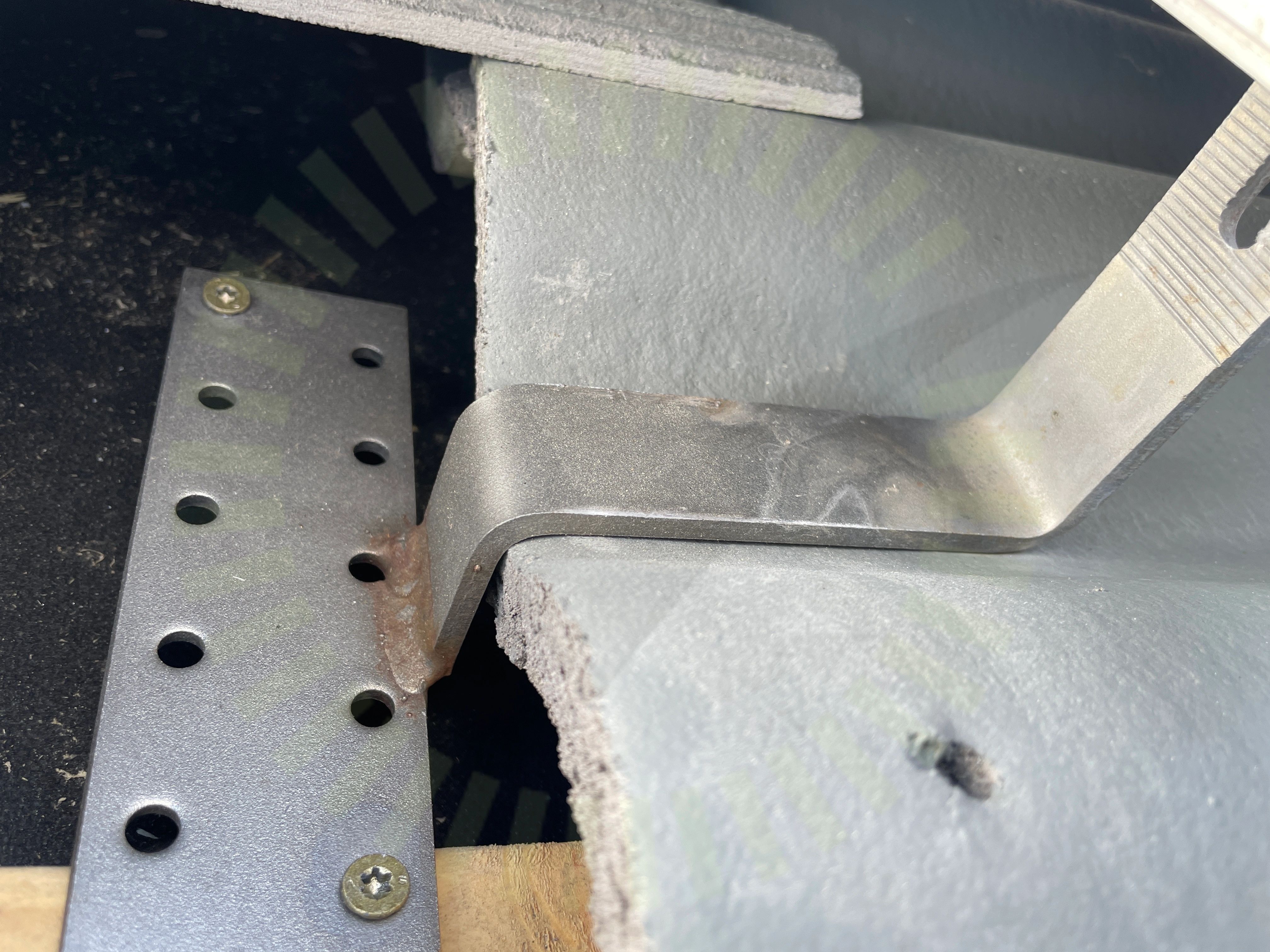

Tillverkarens montageanvisningar
Underliggande takpanna

2.8 Underliggande takpanna

Inte godkänd

Takkrok ligger an mot underliggande takpanna.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 12 och 37

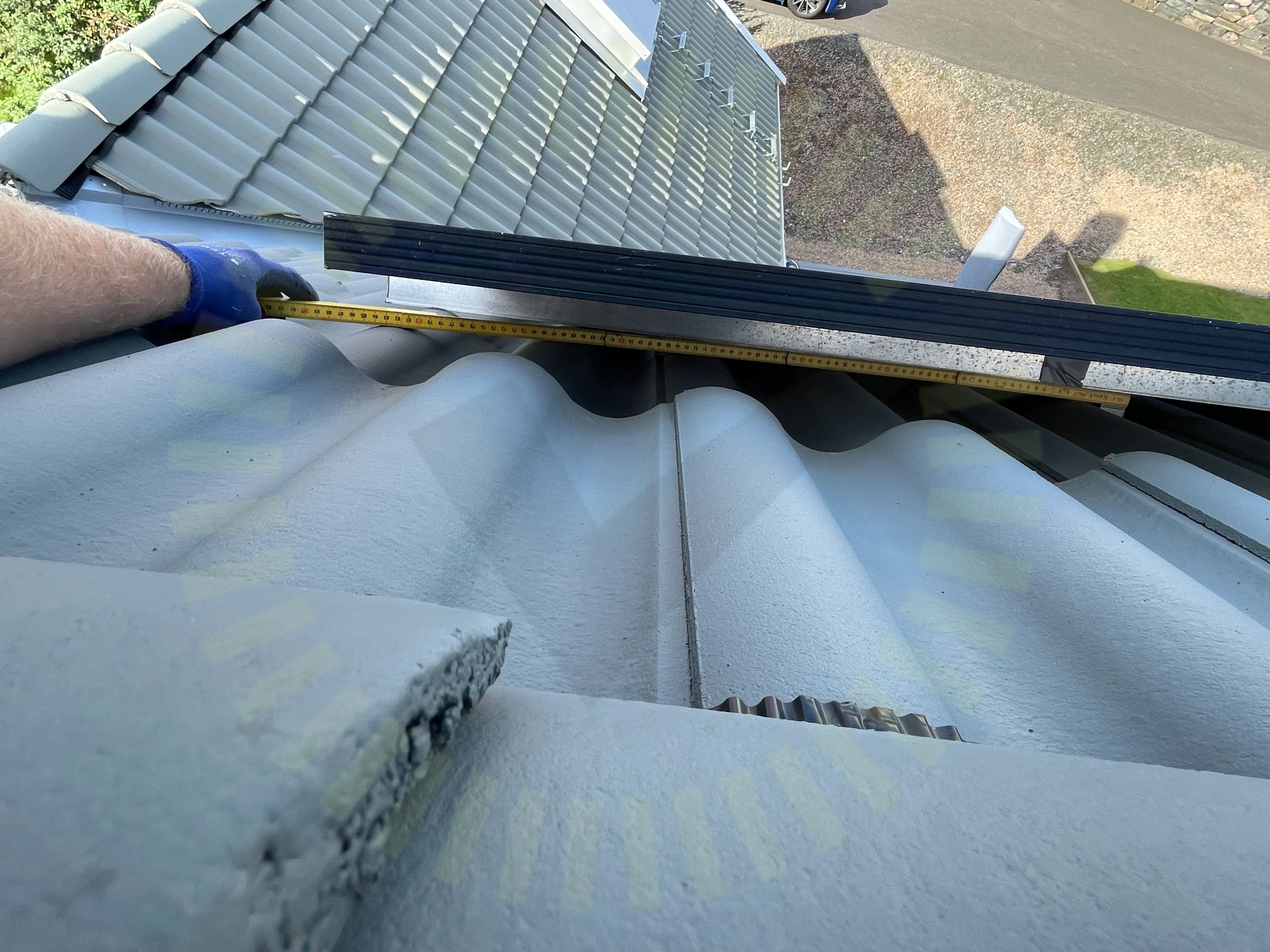

Skenornas överhäng

2.9 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

Renusol VS+ | 12/2023-v2 SV | Installationsanvisning, Sida 16

2.10 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Högst förekommande CC mått är uppmätt till: 150cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

12/23
Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringSkadorSkenornas höjdjusteringTakets lutningSkenskarvarVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/23
Takstolsinfästning

Tak 1: Talesun: TP6L60M

Anmärkningar

3/13

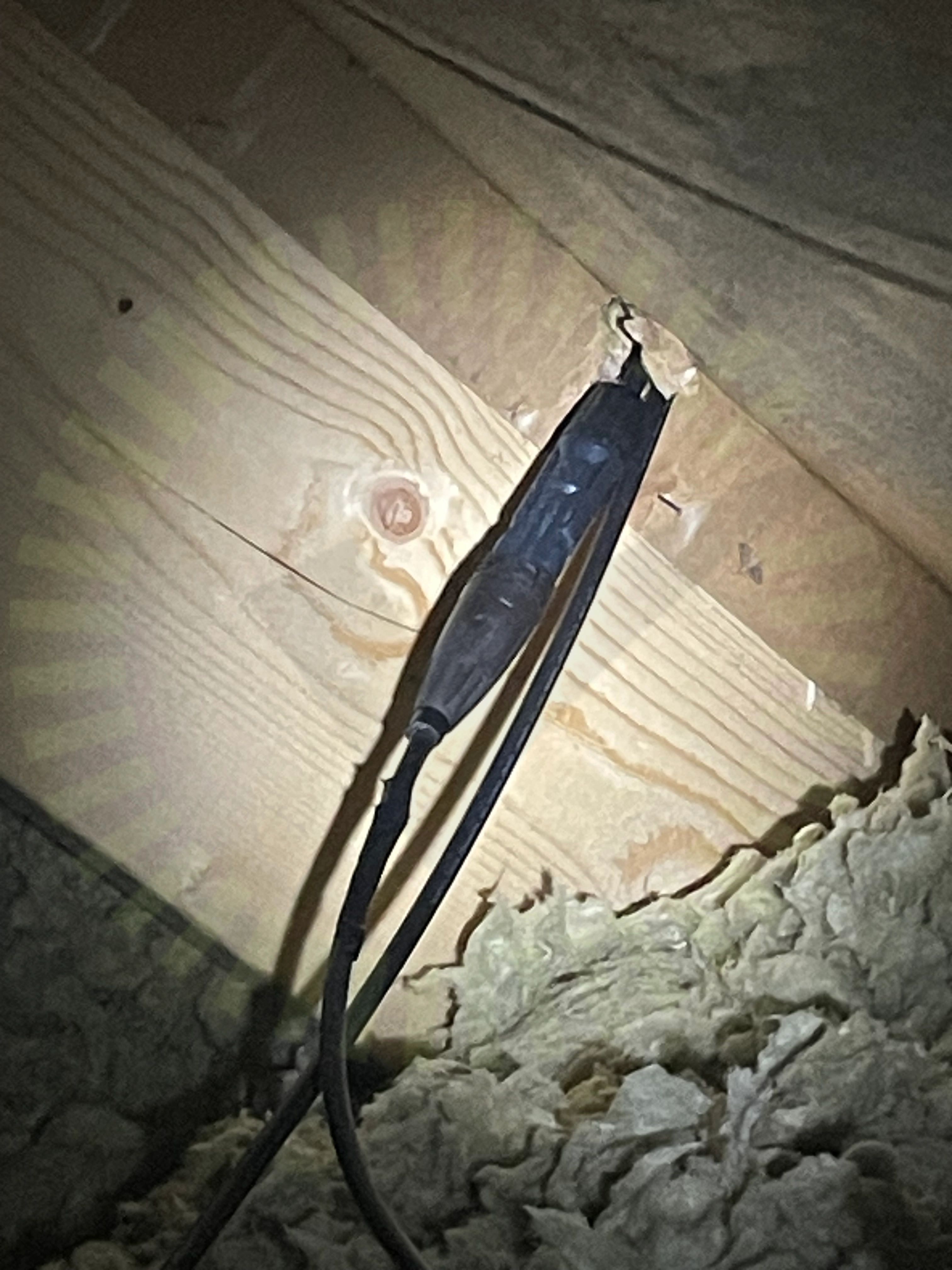

Förbindelse av kontakter

3.1 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00 (712.526)

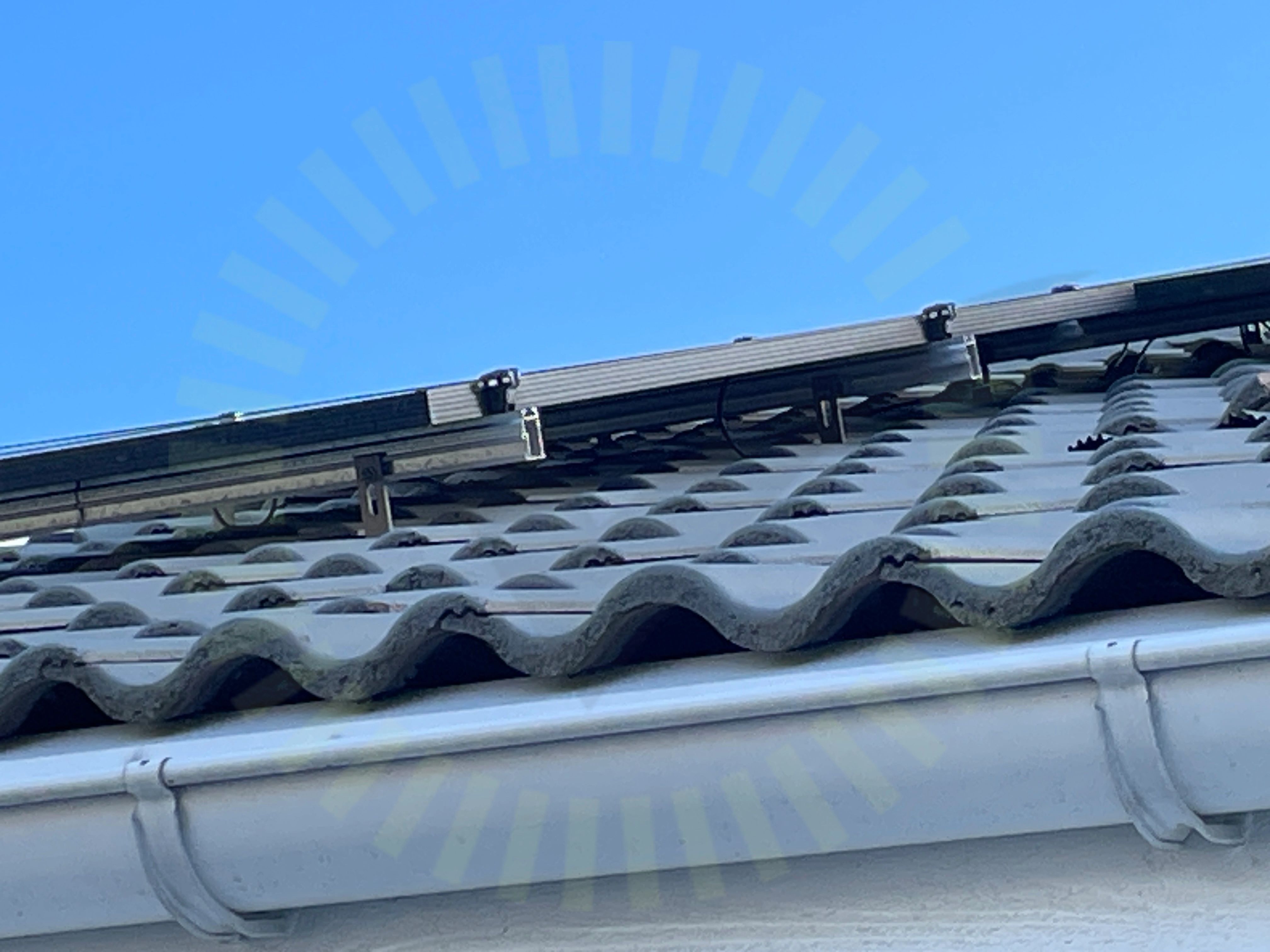

Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Talesun: Installation Manual Rev A0 03-2020, Sida 9-10

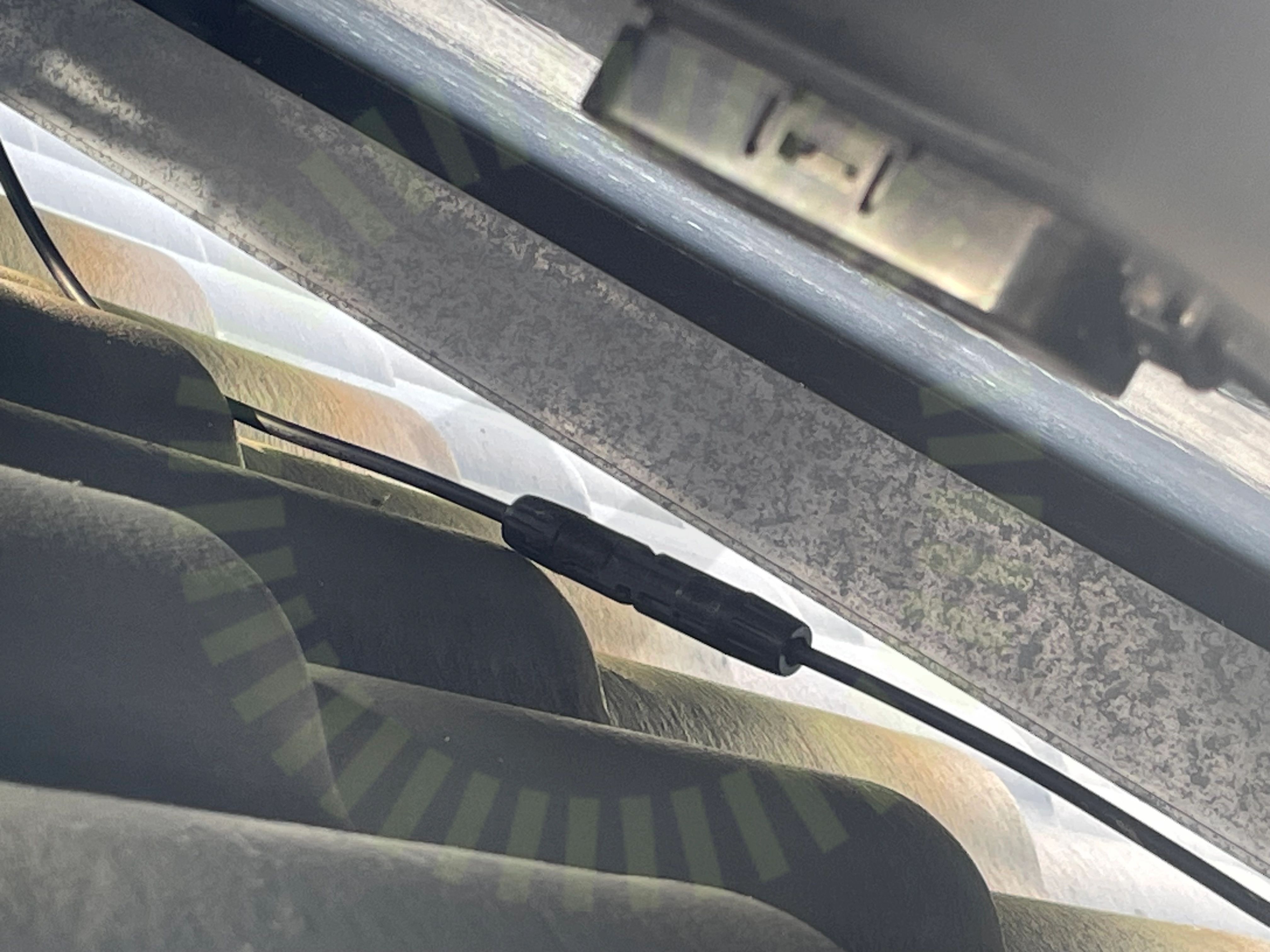

Kontaktdon

3.3 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

Stäubli MA711 sid 4

Godkända kontrollpunkter

9/13
DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/13
Strängförläggning

Varselmärkning

Anmärkningar

1/4

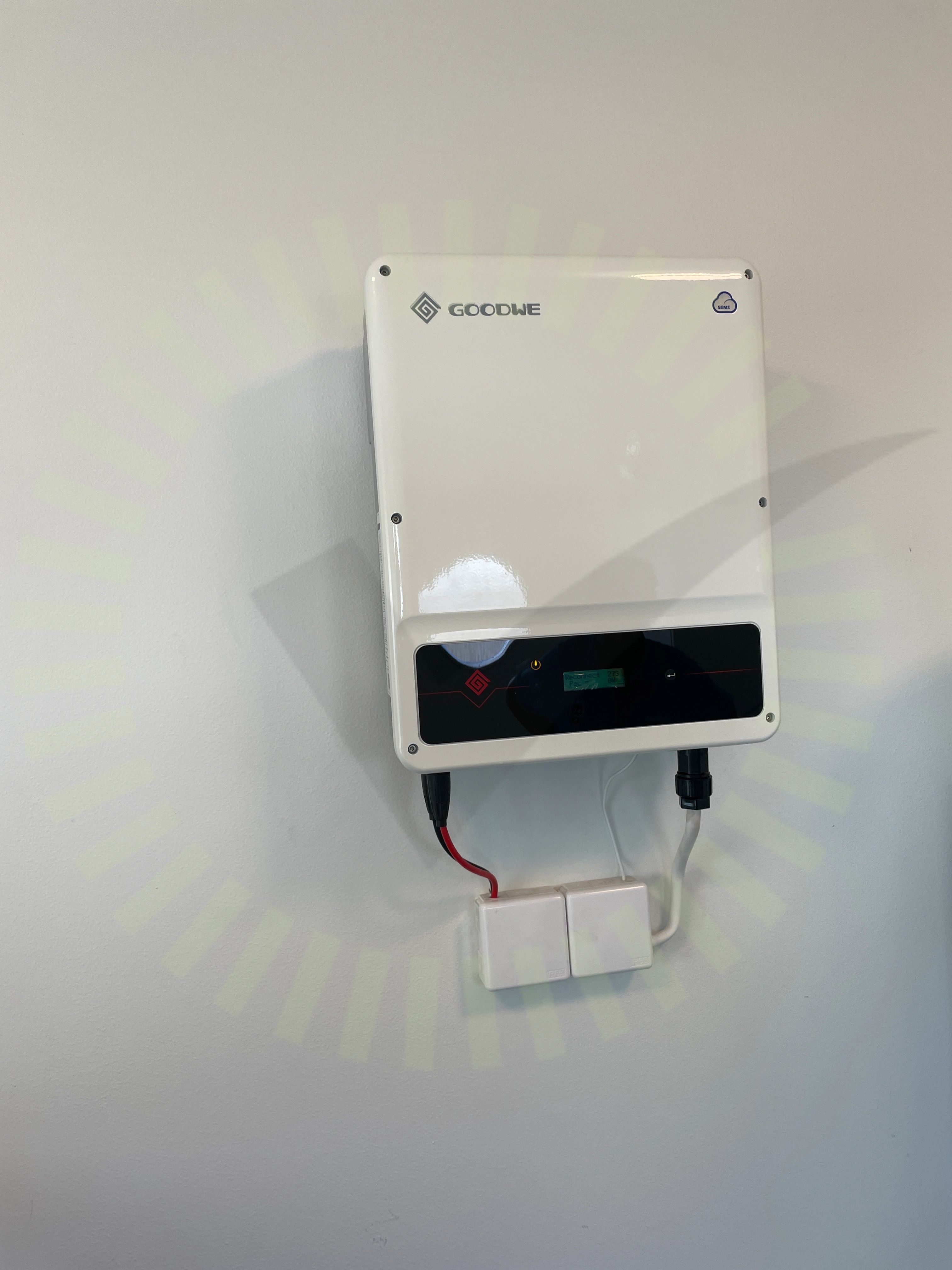

Varning för likspänning

4.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/4
Informering av solcellerMissvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

3/35

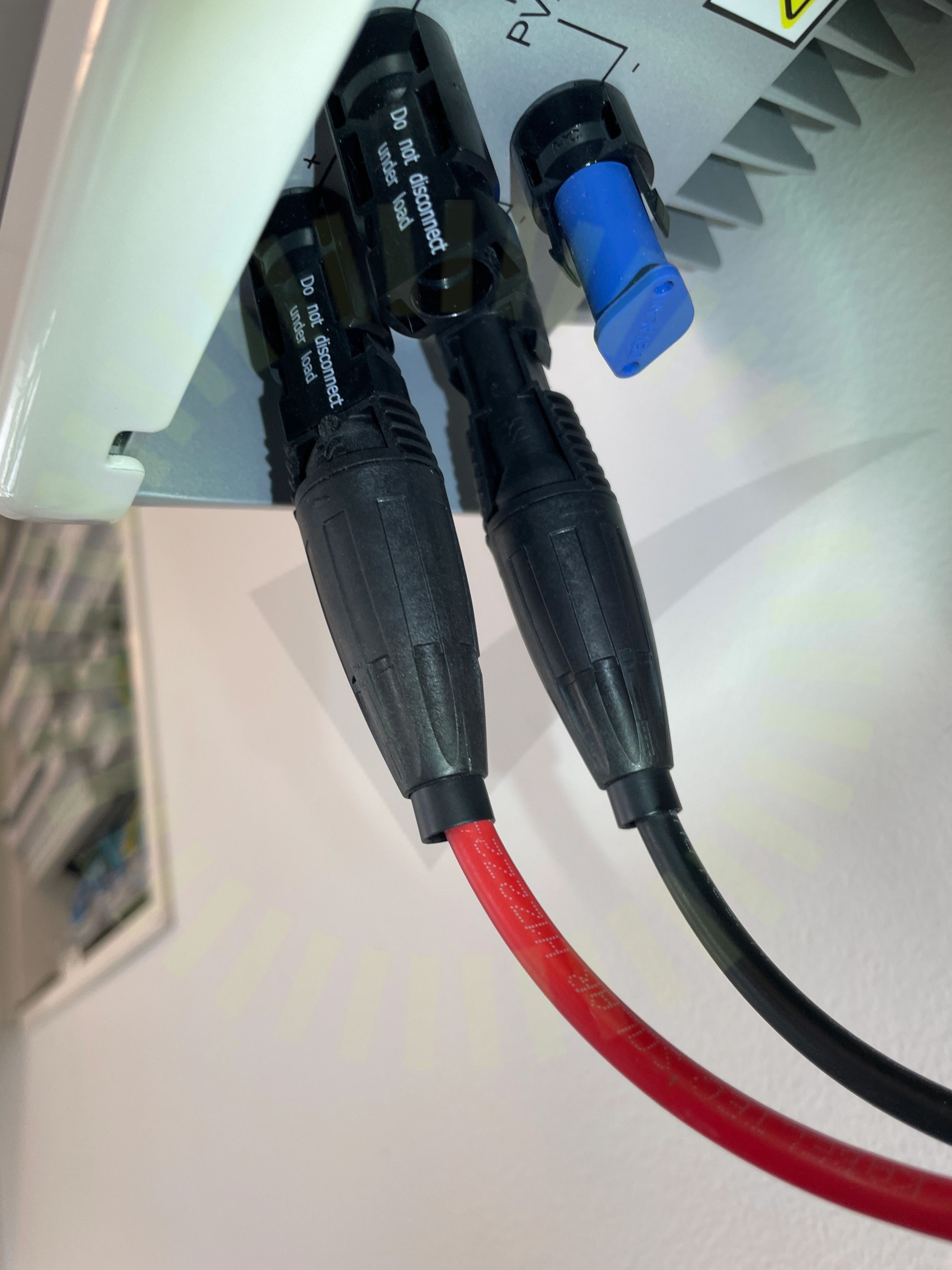

DC Kontakter

5.1 DC Kontakter

Inte godkänd

Kontakter från olika tillverkare i förbindelse.

User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 22

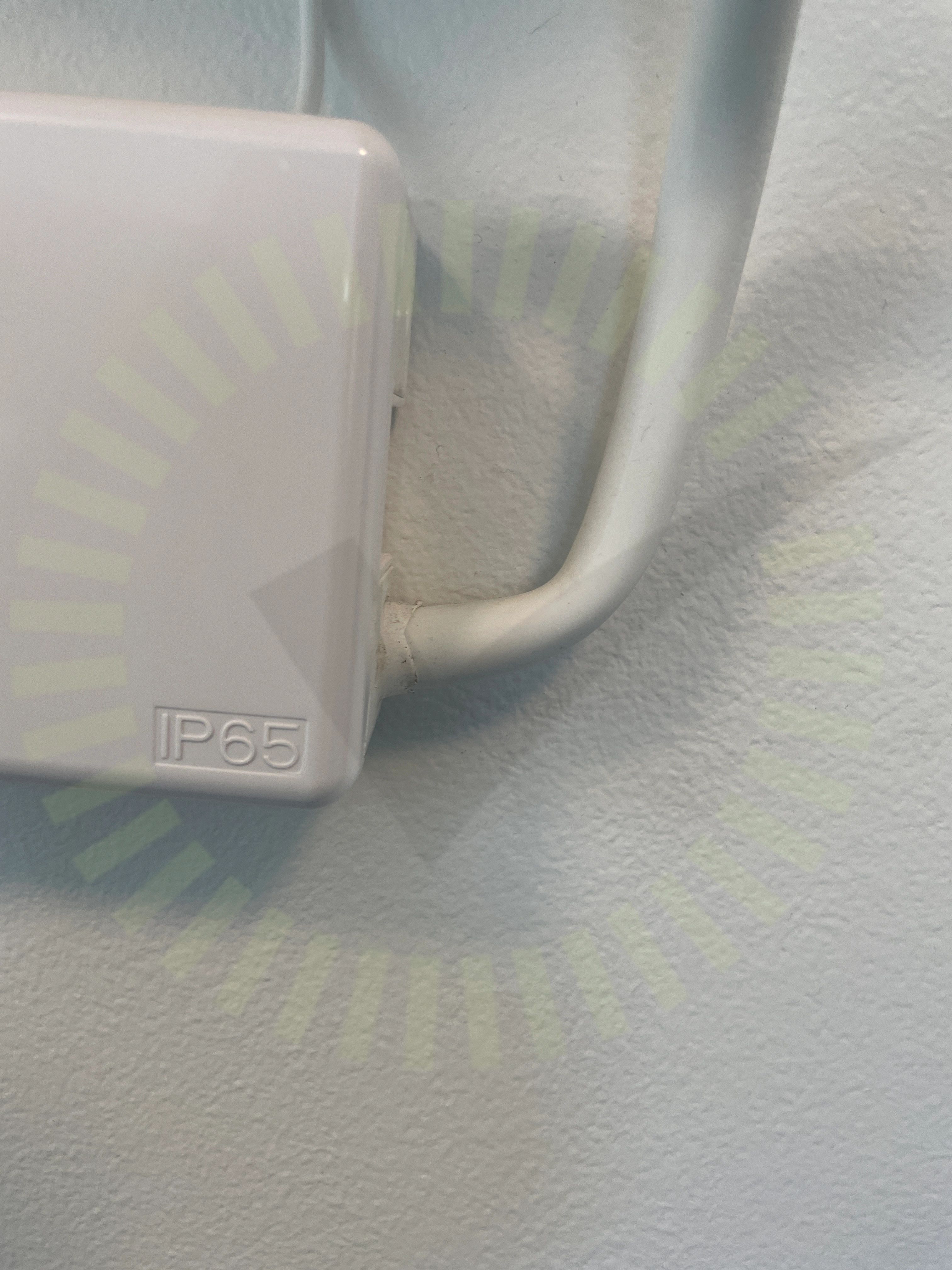

Kablagets böjradie

5.2 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

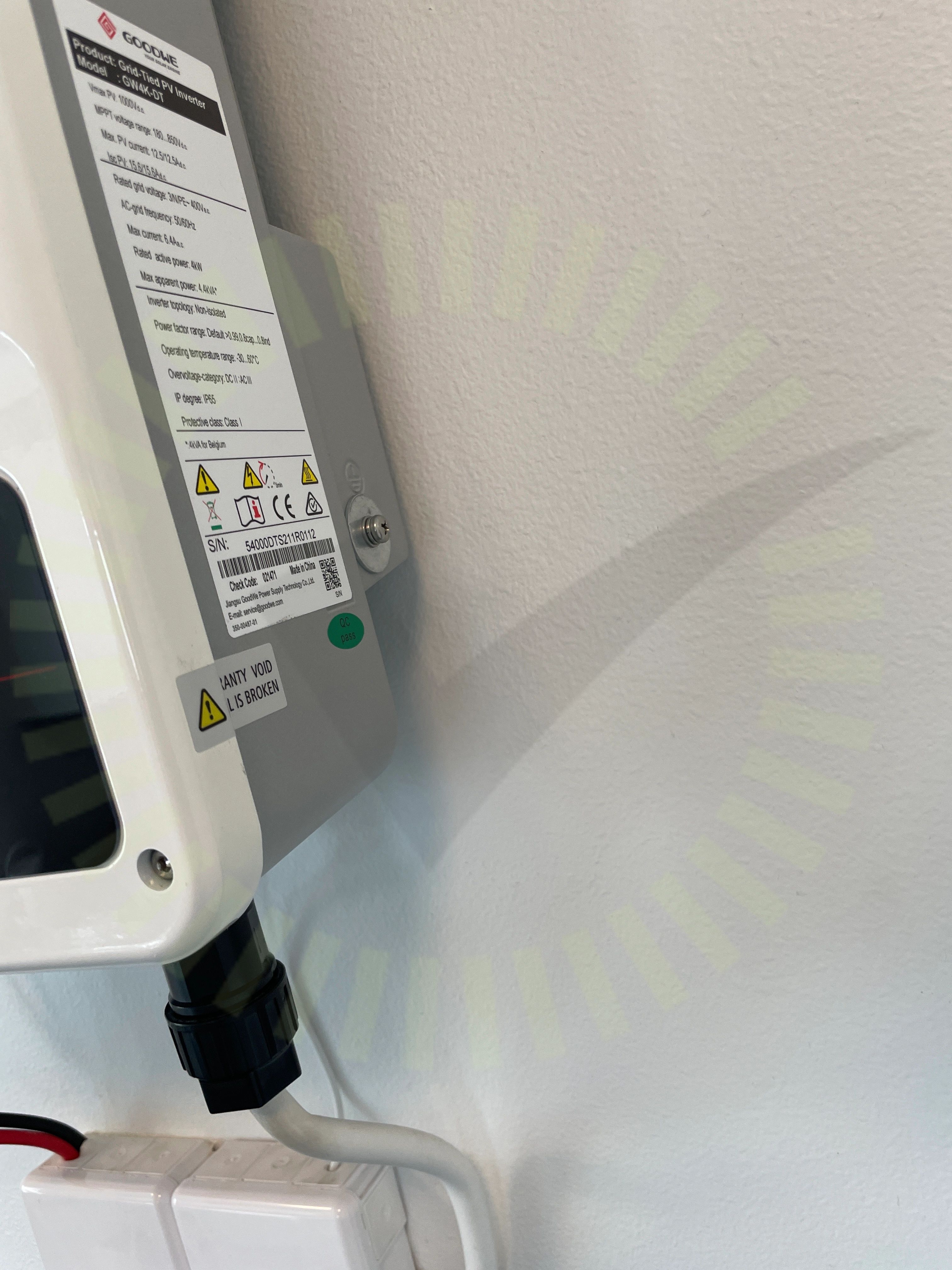

Jordning av chassi
