Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Sesol

Datum

18 mars 2024

Ort

Högsby, Kalmar län
Skenskarvar
PEN-ledare
Avstånd närliggande objekt
89% godkända11% ej godkända

Om installationen

PanelerLongi: LR5-54HTB
MontagesystemWeland Stål: Läktfästen
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
TillbehörUndercentral
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Batteri

Godkända kontrollpunkter

13/13
Batteri PEBatterimodulFastsäkring av produktLock och sidoskyddRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4
Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HTB

Anmärkningar

1/18

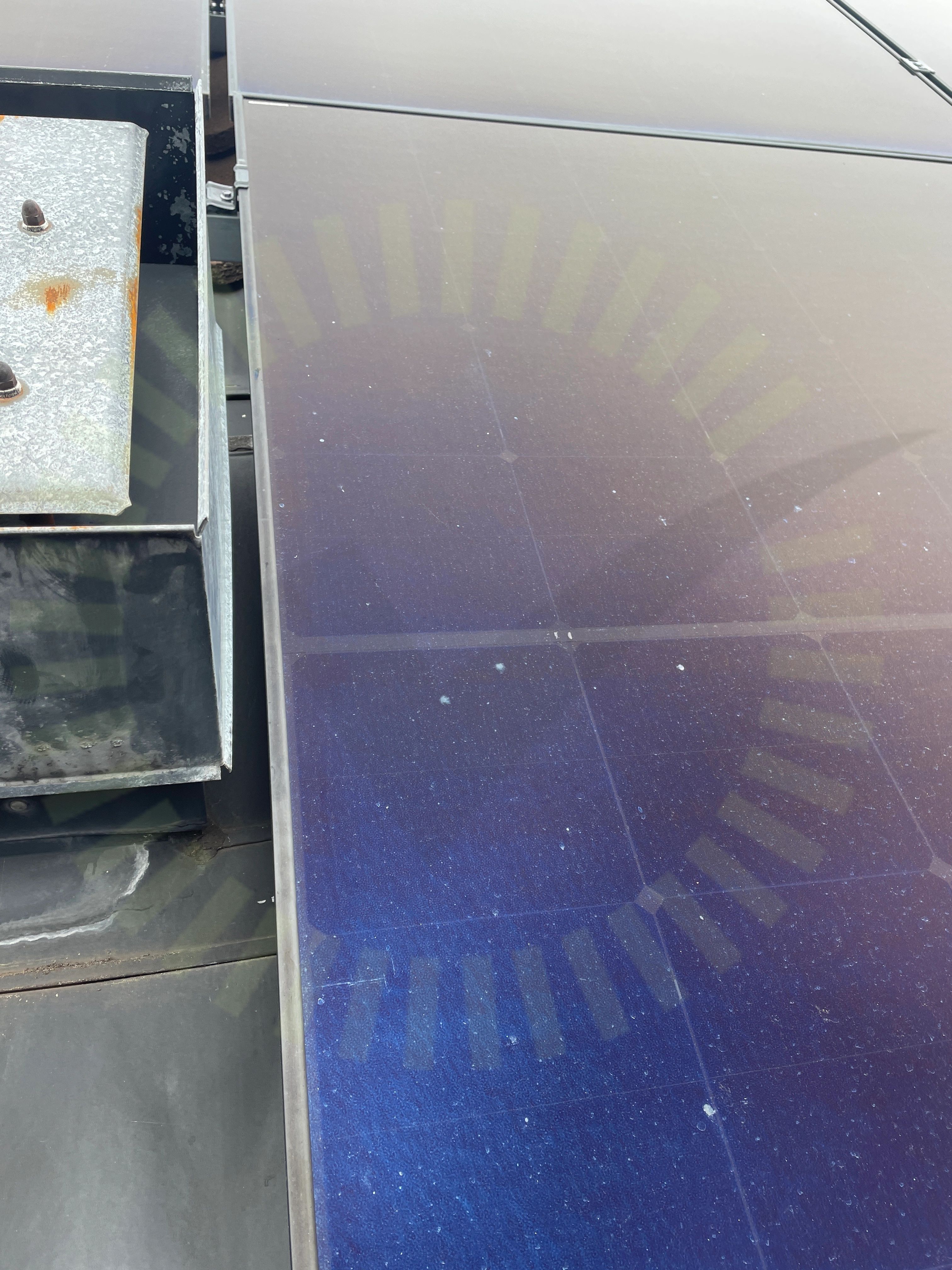

Skugga

5.1 Skugga

Inte godkänd

Panelen är placerad i hård skugga merparten av dagen.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

Godkända kontrollpunkter

16/18
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/18
Förbindelse av kontakter

Tak 1, Weland Stål: Läktfästen

Anmärkningar

8/21

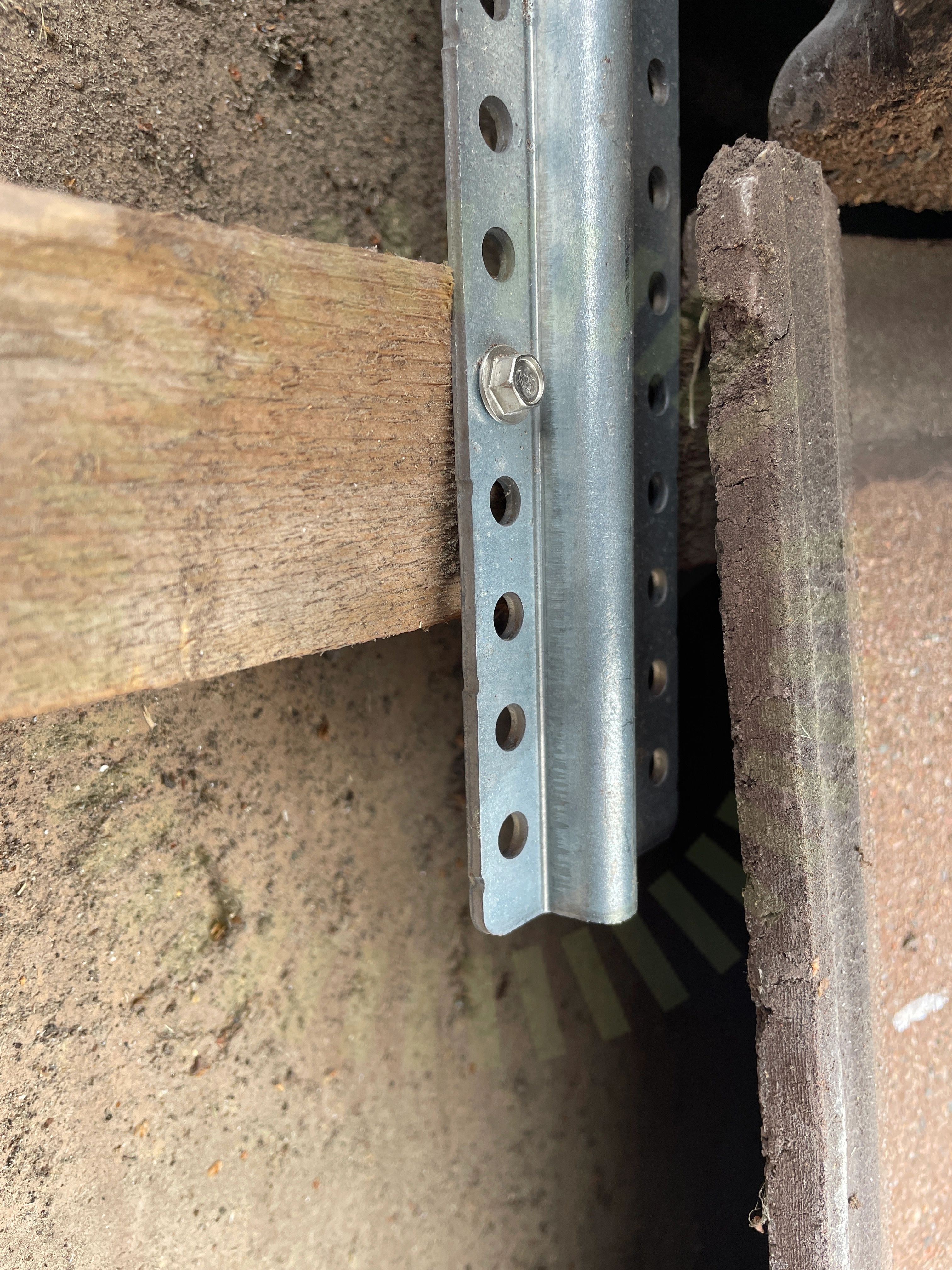

Läktinfästning

6.1 Läktinfästning

Inte godkänd

Infästning är inte korrekt utförd. Skruvar saknas.

MA5104. Sid 1 (1) | Version 4 - 221101

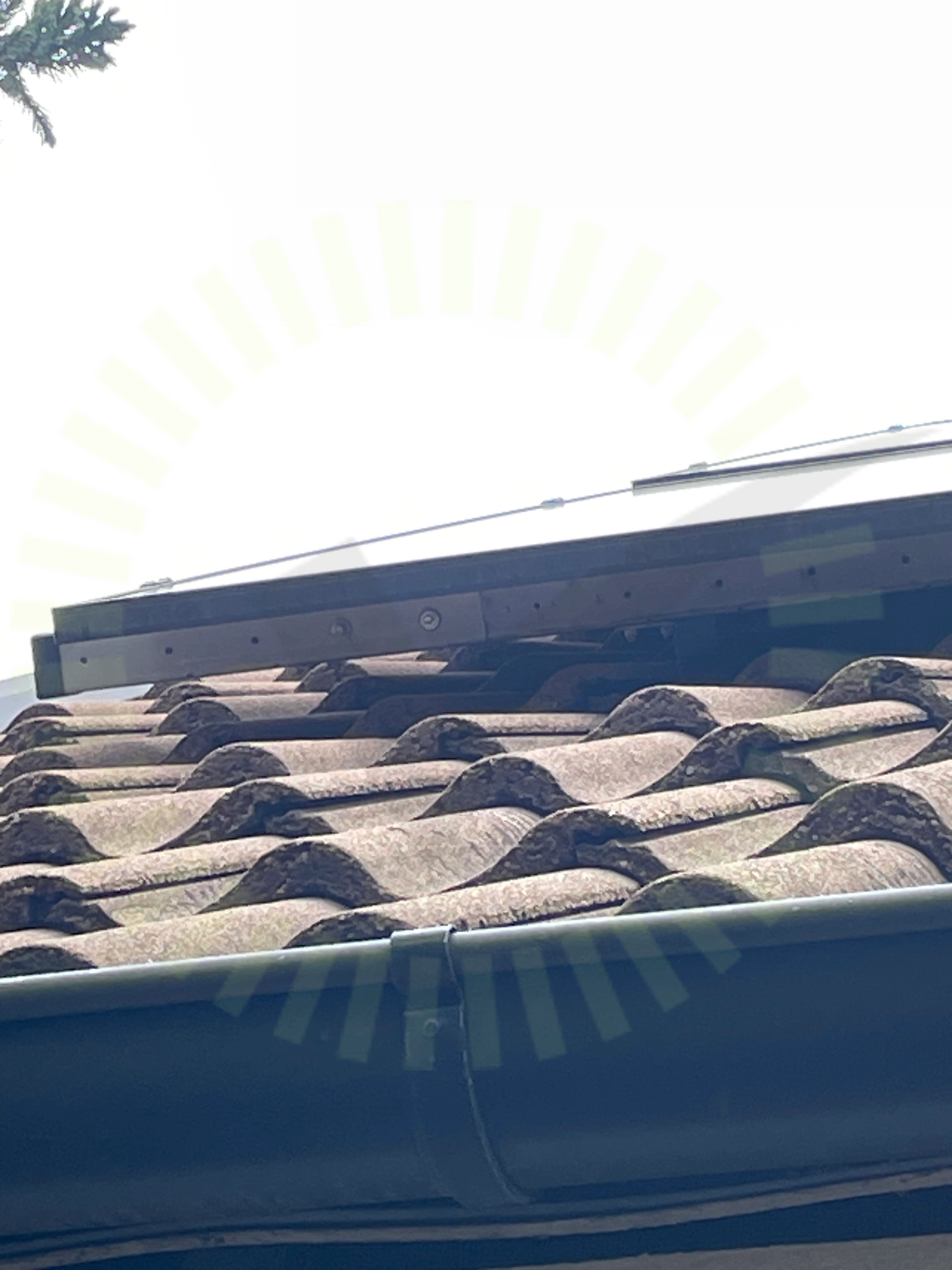

Skenornas överhäng

6.2 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Tillverkarens anvisningar

6.3 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

6.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.

Snö- och vindlastberäkning
Skenskarvar

6.5 Skenskarvar

Inte godkänd

Skruvar saknas för skenskarv.

MA5104. Sid 1 (1) | Version 4 - 221101

6.6 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)

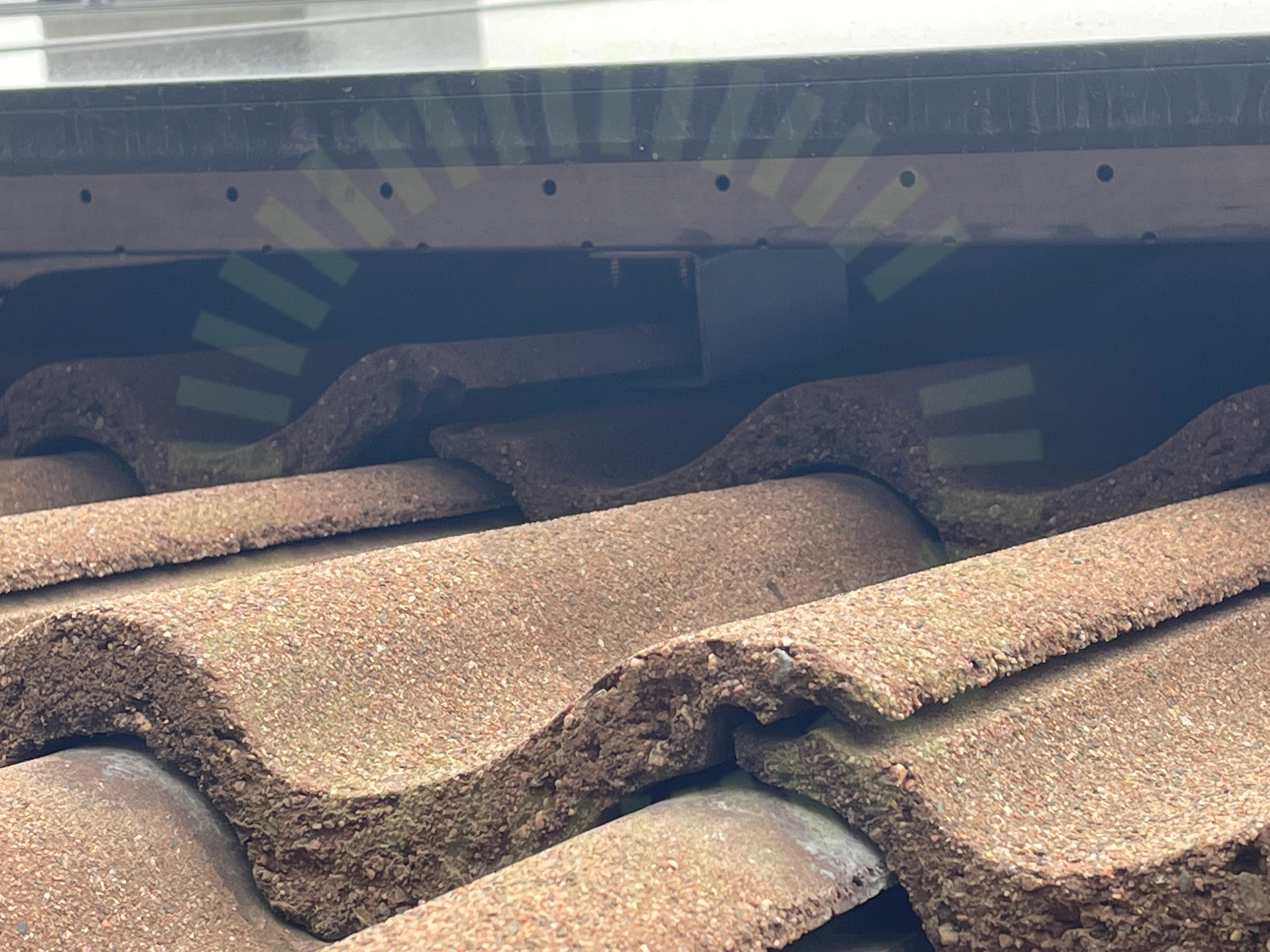

Underliggande takpanna

6.7 Underliggande takpanna

Inte godkänd

Brister i taktäckningens täthet efter installation.

AMA HUS 21 (JUC.1/JUE.1)

6.8 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningTvådelad TakkrokVäderbeständigt materialÄndklämmor skena

Undercentral

Anmärkningar

1/5

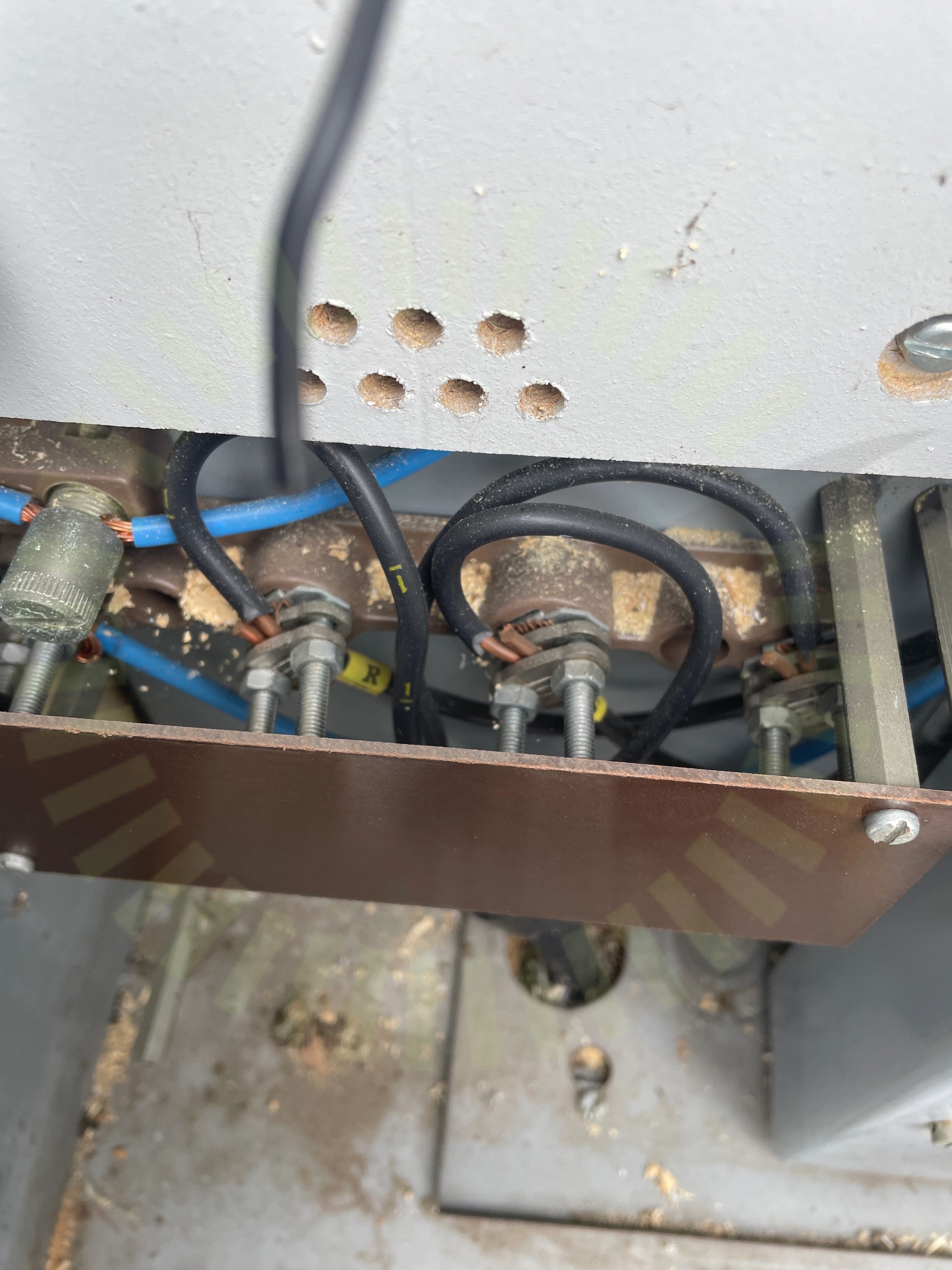

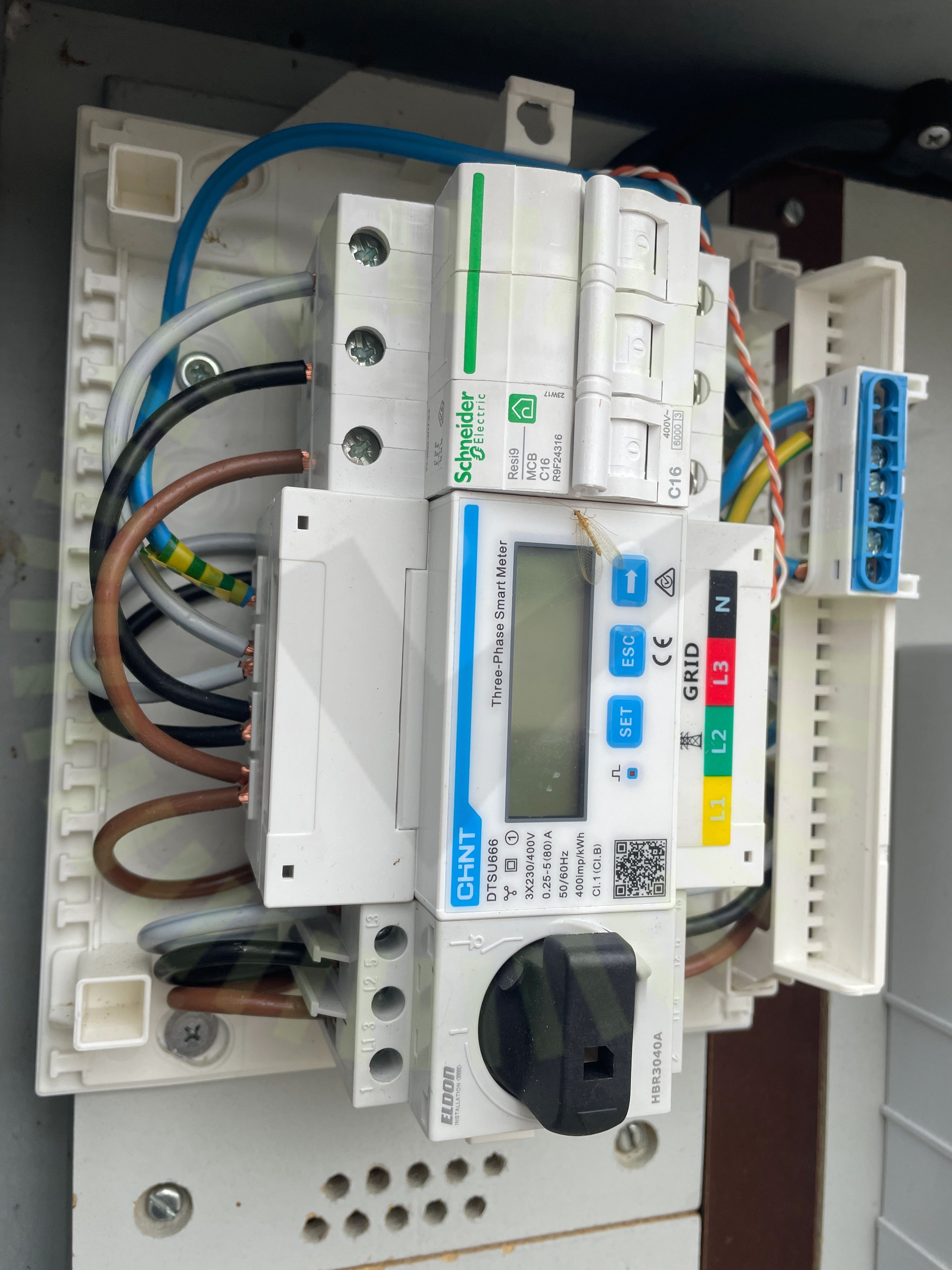

PEN-ledare

7.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

4/5
InfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35
Avstånd närliggande objekt

9.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Dubbel matning

9.2 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

Godkända kontrollpunkter
