Besiktningsrapport
9.0
Installation av
Sesol
Datum
14 juli 2023
Ort
Lund, Skåne län
Kopplingslåda
/inspection-protocols/7c625911-1cb2-43c3-ad77-b37ffbb813e8/7c625911-1cb2-43c3-ad77-b37ffbb813e8)
Mittklämma skruv
/inspection-protocols/0b7341dc-8c9f-4336-ad91-dc0c9103959d/0b7341dc-8c9f-4336-ad91-dc0c9103959d)
Skenskarv
/inspection-protocols/b561018a-7e9a-4345-9138-0b4d04b9b90a/b561018a-7e9a-4345-9138-0b4d04b9b90a)
+ 12
/inspection-protocols/214725aa-22b7-4346-a9c2-436e6a9abecf/214725aa-22b7-4346-a9c2-436e6a9abecf)
85% godkända
15% ej godkända
Om installationen
Paneler
Longi: LR4-60HPB 345-375M
Paneler
Longi: LR4-60HPB 345-375M
Montagesystem
Weland Stål: Plåttak
Montagesystem
Weland Stål: Papptak
Växelriktare
Huawei: SUN2000-(3-10KTL)-M1
Batteri
Huawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Anmärkningar
1/3
1.1 Mätprotokoll DC
Inte godkänd
Mätningar av DC strängar saknas.
Godkända kontrollpunkter
2/3
Batteri
Anmärkningar
1/12
/inspection-protocols/557fbeac-9ae9-497d-a20b-e72d129d5dbf/557fbeac-9ae9-497d-a20b-e72d129d5dbfst1vmj5g41j)
2.1 Kablage
Inte godkänd
Skydd mot vass kant saknas
Godkända kontrollpunkter
11/12
Papptak, Longi: LR4-60HPB 345-375M
Anmärkningar
3/16
/inspection-protocols/b5640cad-cc84-4ce6-be6e-79f75a0a843f/b5640cad-cc84-4ce6-be6e-79f75a0a843f)
3.1 Föremål mot bakstycke
Inte godkänd
Kontaktdon placerat så att risk för skada på panelens baksida uppstår vid snöbelastning
/inspection-protocols/c91694e2-bc66-4bc7-ac16-35d51bd32411/c91694e2-bc66-4bc7-ac16-35d51bd32411)

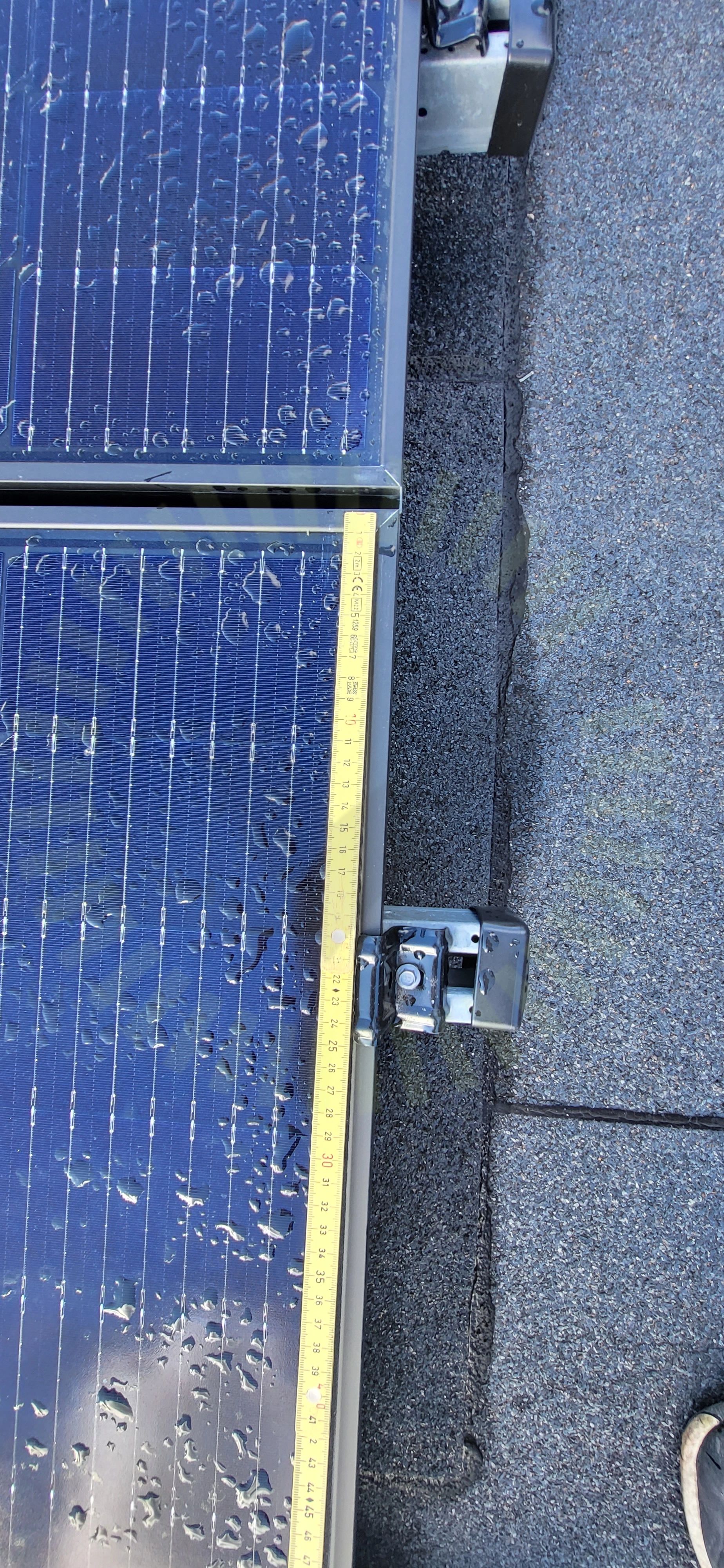

3.2 Klämmornas placering
Inte godkänd
Klämmor inte monterade inom tillverkarens anvisningar. Underlag för använd klämmzon behövs.
/inspection-protocols/7c625911-1cb2-43c3-ad77-b37ffbb813e8/7c625911-1cb2-43c3-ad77-b37ffbb813e8)

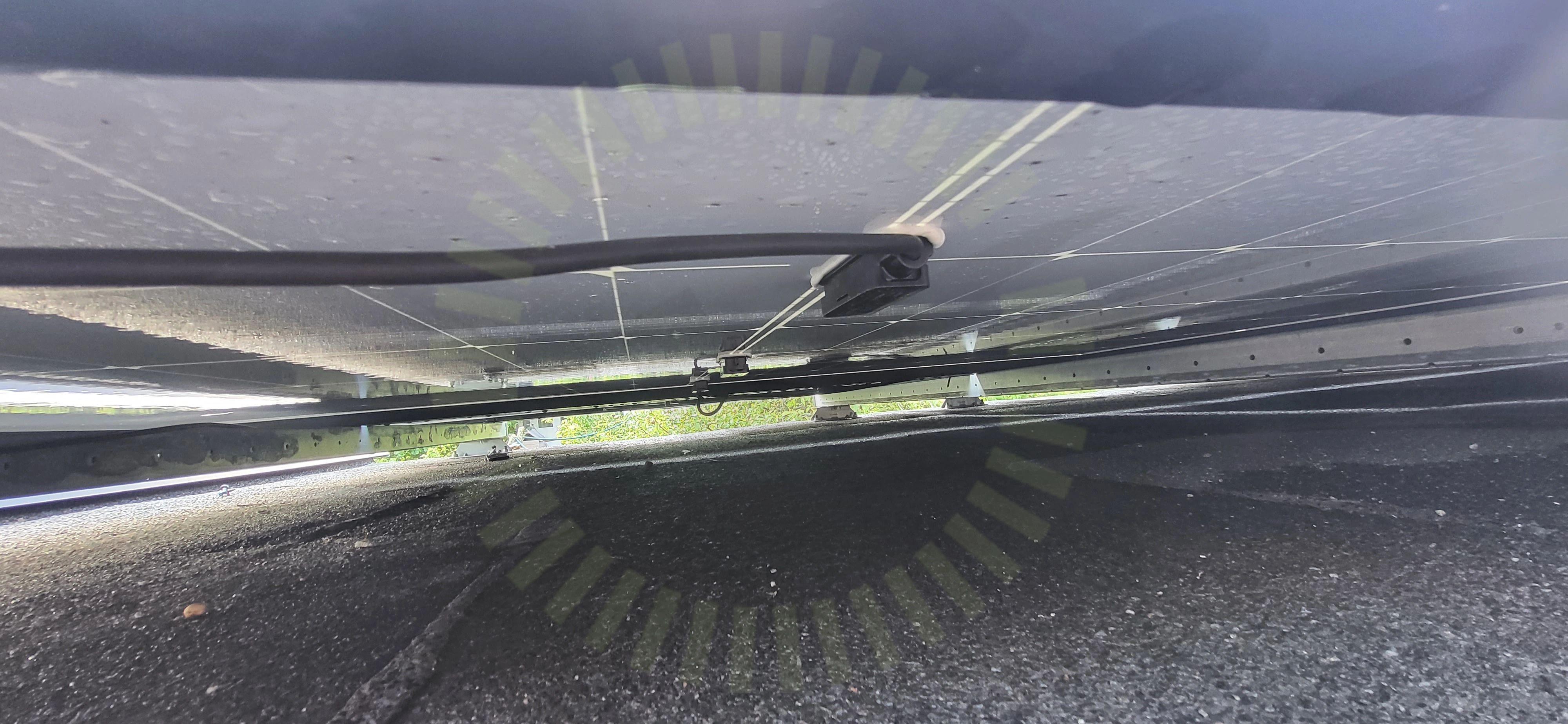

3.3 Kopplingslåda
Inte godkänd
Kablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
13/16
Papptak, Weland Stål: Papptak
Anmärkningar
3/23
/inspection-protocols/0b7341dc-8c9f-4336-ad91-dc0c9103959d/0b7341dc-8c9f-4336-ad91-dc0c9103959d)
4.1 Mittklämma skruv
Inte godkänd
Skruv är ej monterad korrekt.
/inspection-protocols/b561018a-7e9a-4345-9138-0b4d04b9b90a/b561018a-7e9a-4345-9138-0b4d04b9b90a)

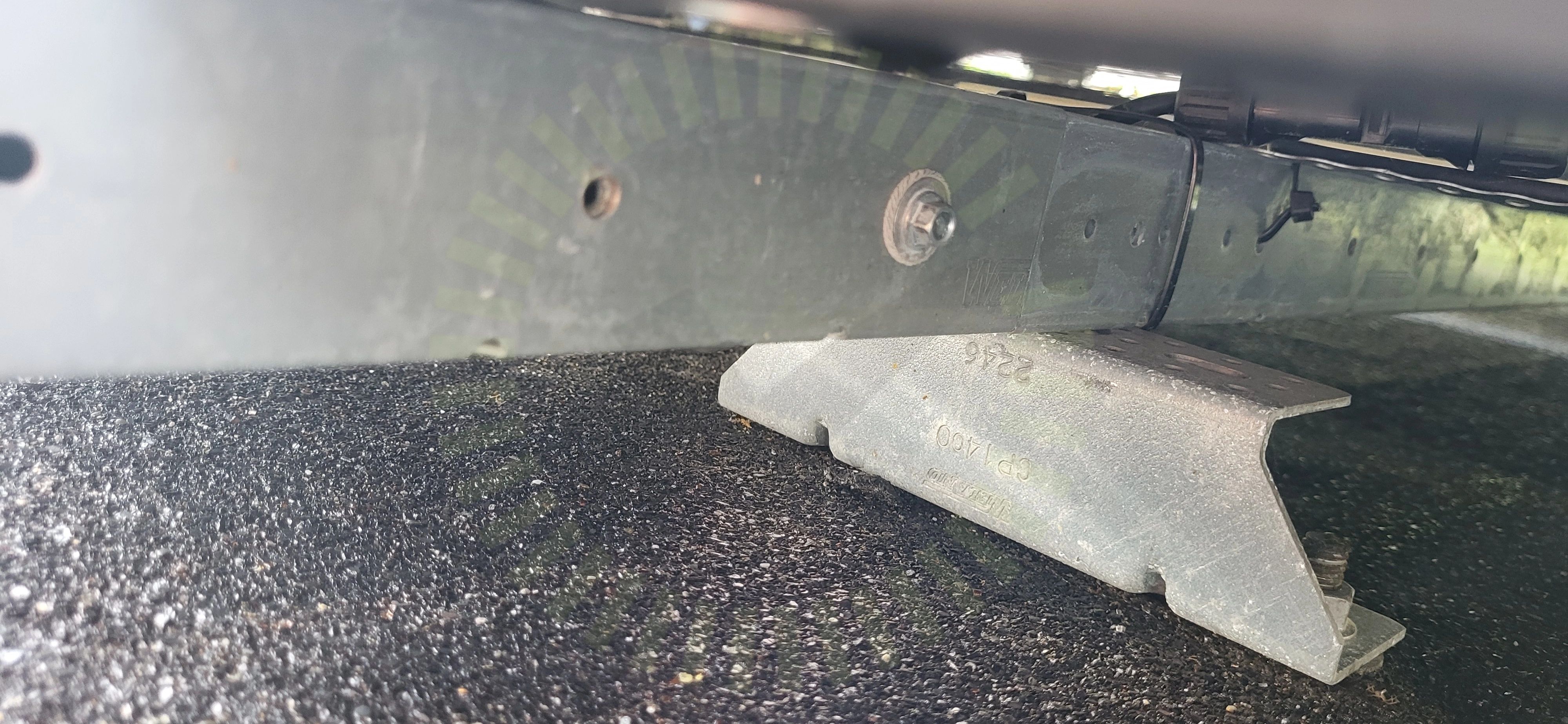

4.2 Skenskarv
Inte godkänd
Sammankopplingen mellan skenorna är inte korrekt installerat.
4.3 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning saknas
Godkända kontrollpunkter
20/23
Plåttak, Longi: LR4-60HPB 345-375M
Anmärkningar
3/16
/inspection-protocols/6e2db8a7-6add-412f-aa74-e588955c5e1d/6e2db8a7-6add-412f-aa74-e588955c5e1d)

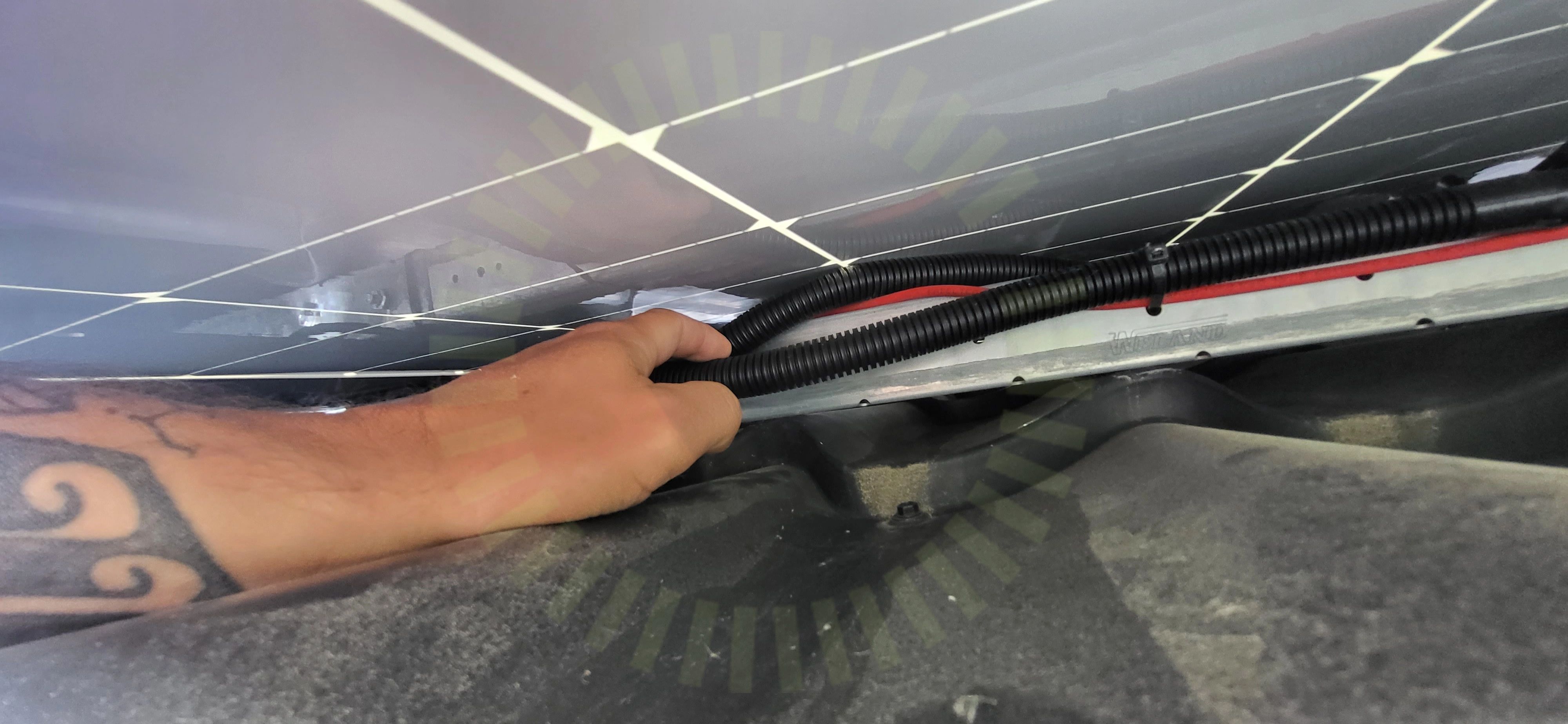

5.1 Föremål mot bakstycke
Inte godkänd
Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
/inspection-protocols/5b368d07-14bd-4f87-8f09-0ba93d4b019b/5b368d07-14bd-4f87-8f09-0ba93d4b019b)

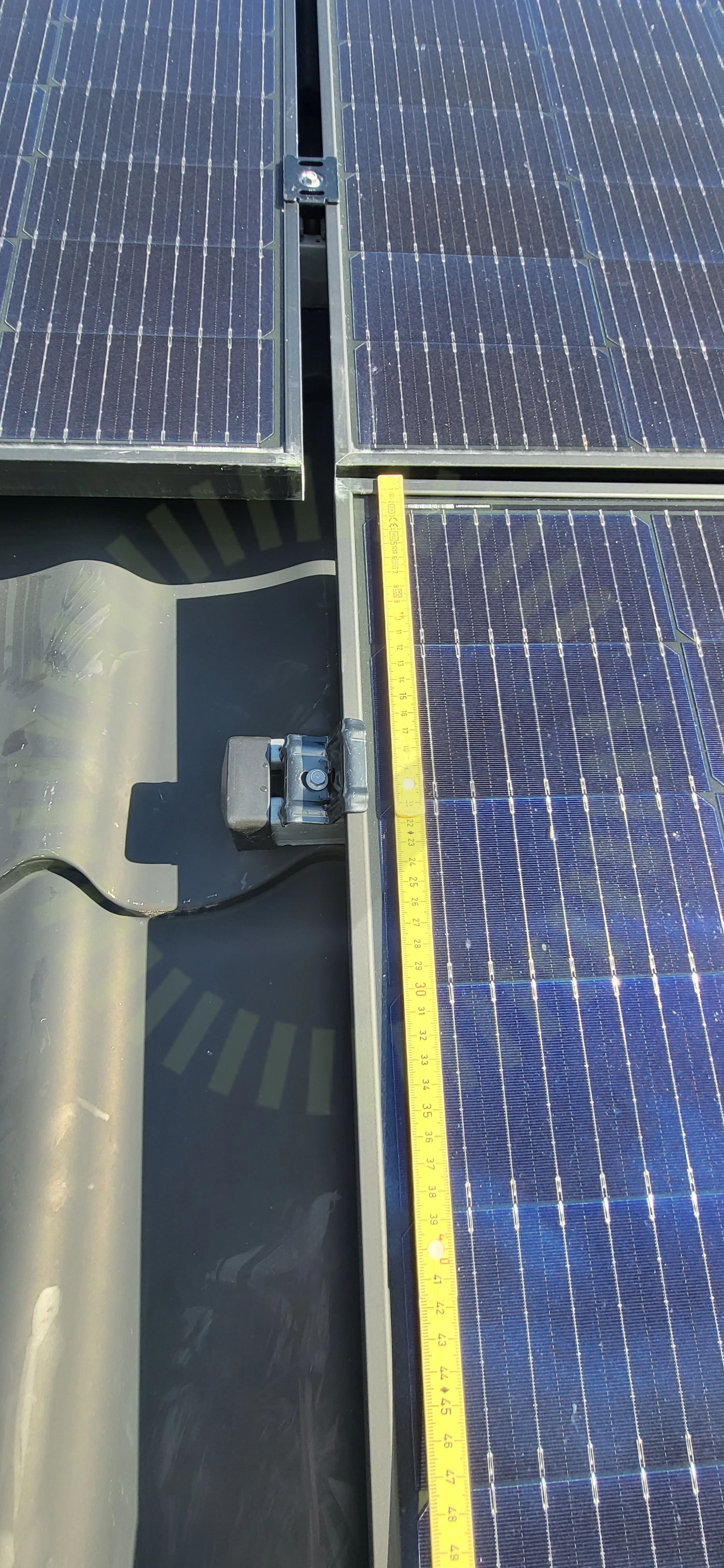

5.2 Klämmornas placering
Inte godkänd
Klämmor inte monterade inom tillverkarens anvisningar. Underlag för använd klämmzon behövs.
/inspection-protocols/214725aa-22b7-4346-a9c2-436e6a9abecf/214725aa-22b7-4346-a9c2-436e6a9abecf)

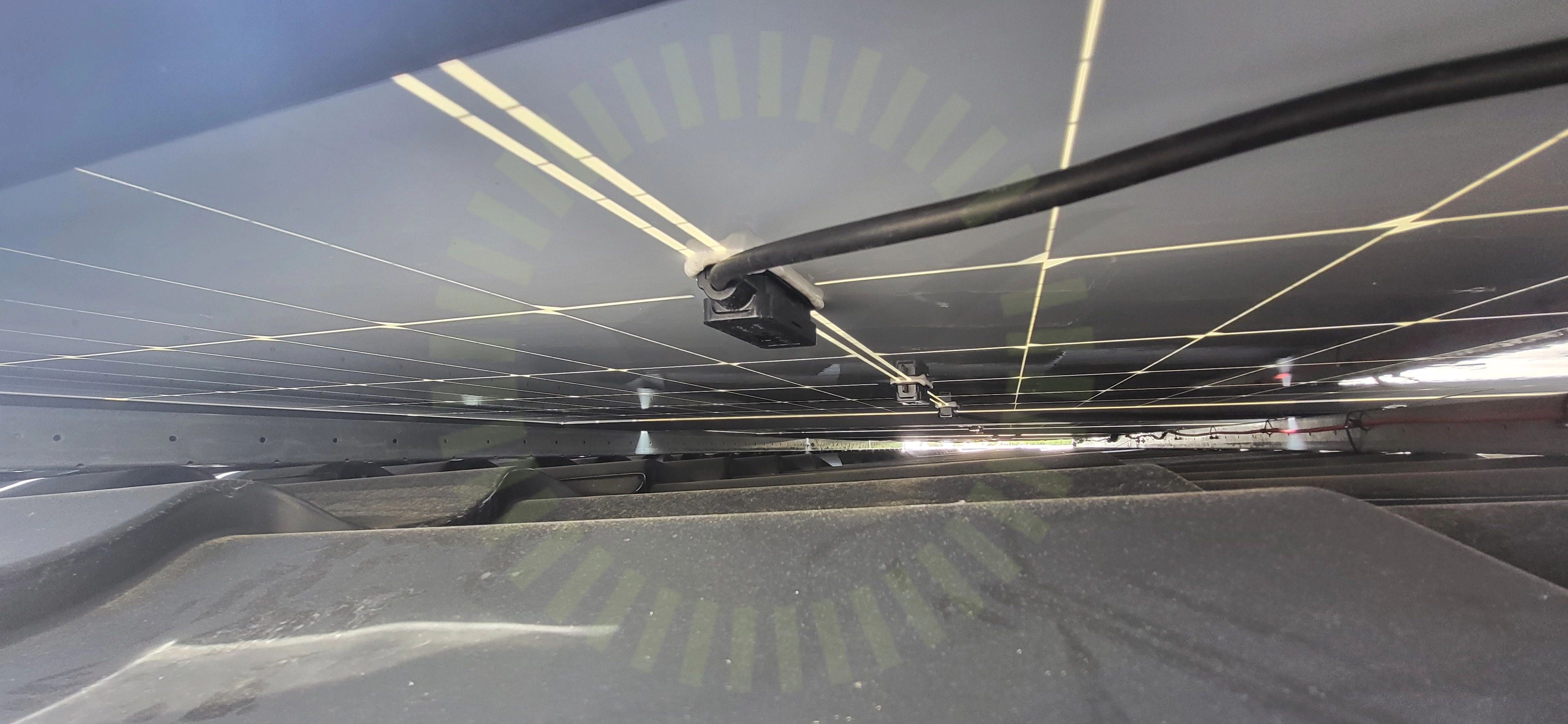

5.3 Kopplingslåda
Inte godkänd
Kablaget sitter för spänt från kopplingslådan till skenan.
Godkända kontrollpunkter
13/16
Plåttak, Weland Stål: Plåttak
Anmärkningar
4/19
/inspection-protocols/6e2db8a7-6add-412f-aa74-e588955c5e1d/6e2db8a7-6add-412f-aa74-e588955c5e1dfz7ssu2zfc)

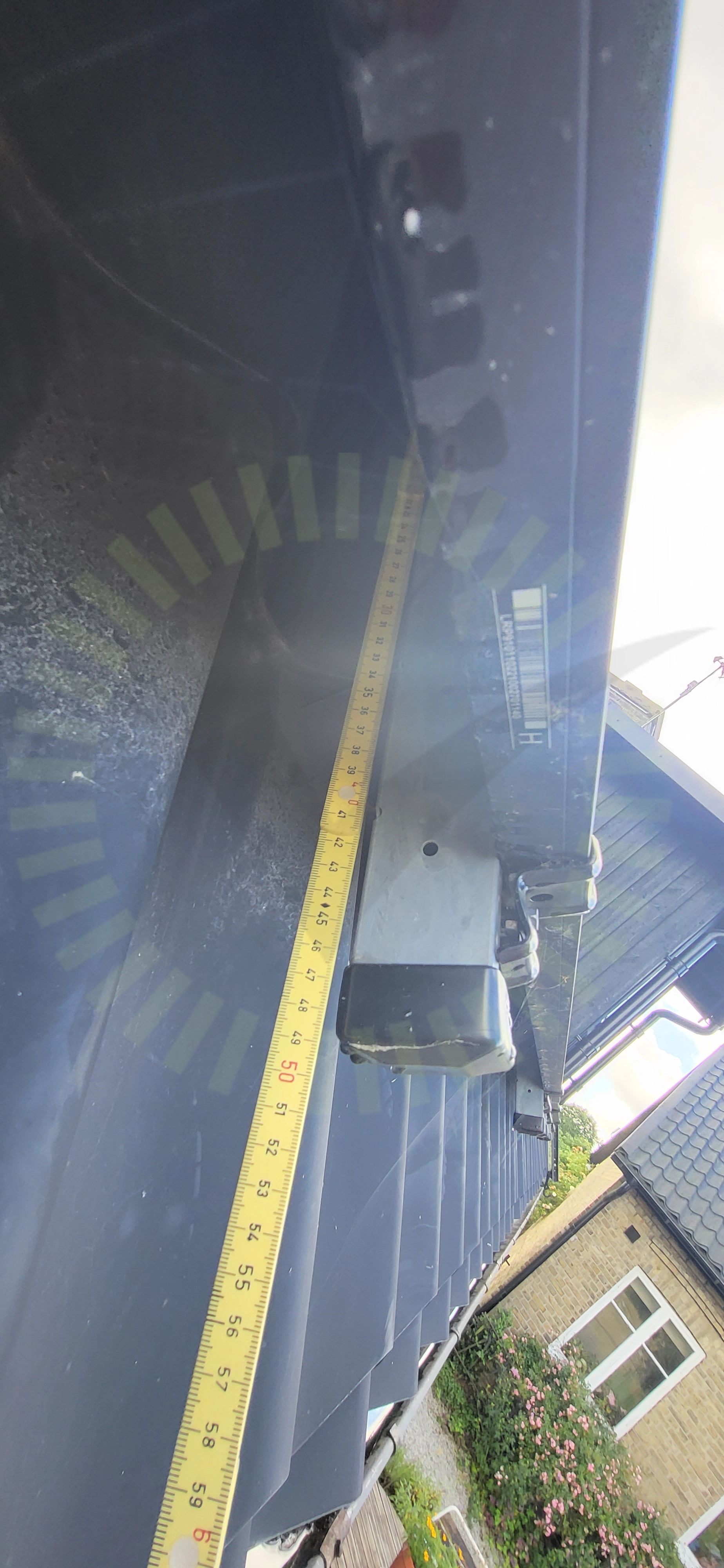

6.1 Korsskenans överhäng
Inte godkänd
Överhäng som ej stöds av lastberäkning
/inspection-protocols/add64152-0984-4d6c-ad42-8cc4187f34a3/add64152-0984-4d6c-ad42-8cc4187f34a3)
6.2 Kabeldragning mellan takytor
Inte godkänd
Skruvar till kabelskydd är ej tätade mot taket .
6.3 Snö- och Vindlastberäkning
Inte godkänd
Lastberäkning anger bara enkelt skenlager, dubbelt skenlager förekommer
/inspection-protocols/cde41649-3c17-440c-9b4c-2d0362c3dc34/cde41649-3c17-440c-9b4c-2d0362c3dc34)
6.4 Ändklämmor skena
Inte godkänd
Panelens slutfäste är inte installerat enligt tillverkarens anvisningar.
Godkända kontrollpunkter
15/19
Varselmärkning
Anmärkningar
1/5
/inspection-protocols/b0b0674d-587f-4f8d-826c-229fe24f1878/b0b0674d-587f-4f8d-826c-229fe24f1878)
7.1 Varning för likspänning
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
4/5
Växelriktare
Anmärkningar
3/33
/inspection-protocols/9ab6f91a-0bed-4c5c-b4b0-7f3843ef2e0d/9ab6f91a-0bed-4c5c-b4b0-7f3843ef2e0d)
8.1 AC anslutning växelriktare
Inte godkänd
Växelriktarens snabbkontakt är inte korrekt monterad.
/inspection-protocols/11e19206-9810-4284-80b7-f46b2e2e62d6/11e19206-9810-4284-80b7-f46b2e2e62d6)
8.2 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
/inspection-protocols/5b0d2fd8-1362-47c1-acd4-1ce5ec6f9c67/5b0d2fd8-1362-47c1-acd4-1ce5ec6f9c67)
8.3 DC Kablage skydd
Inte godkänd
Kablaget är förlagt utan hänsyn till den yttre påverkan.
Godkända kontrollpunkter
30/33
