Besiktningsrapport

9.1

Installation genom

Sesol

Datum

1 juli 2024

Ort

Örebro, Örebro län

Skada vid brytare

Klämmornas placering

AC kablage förläggning

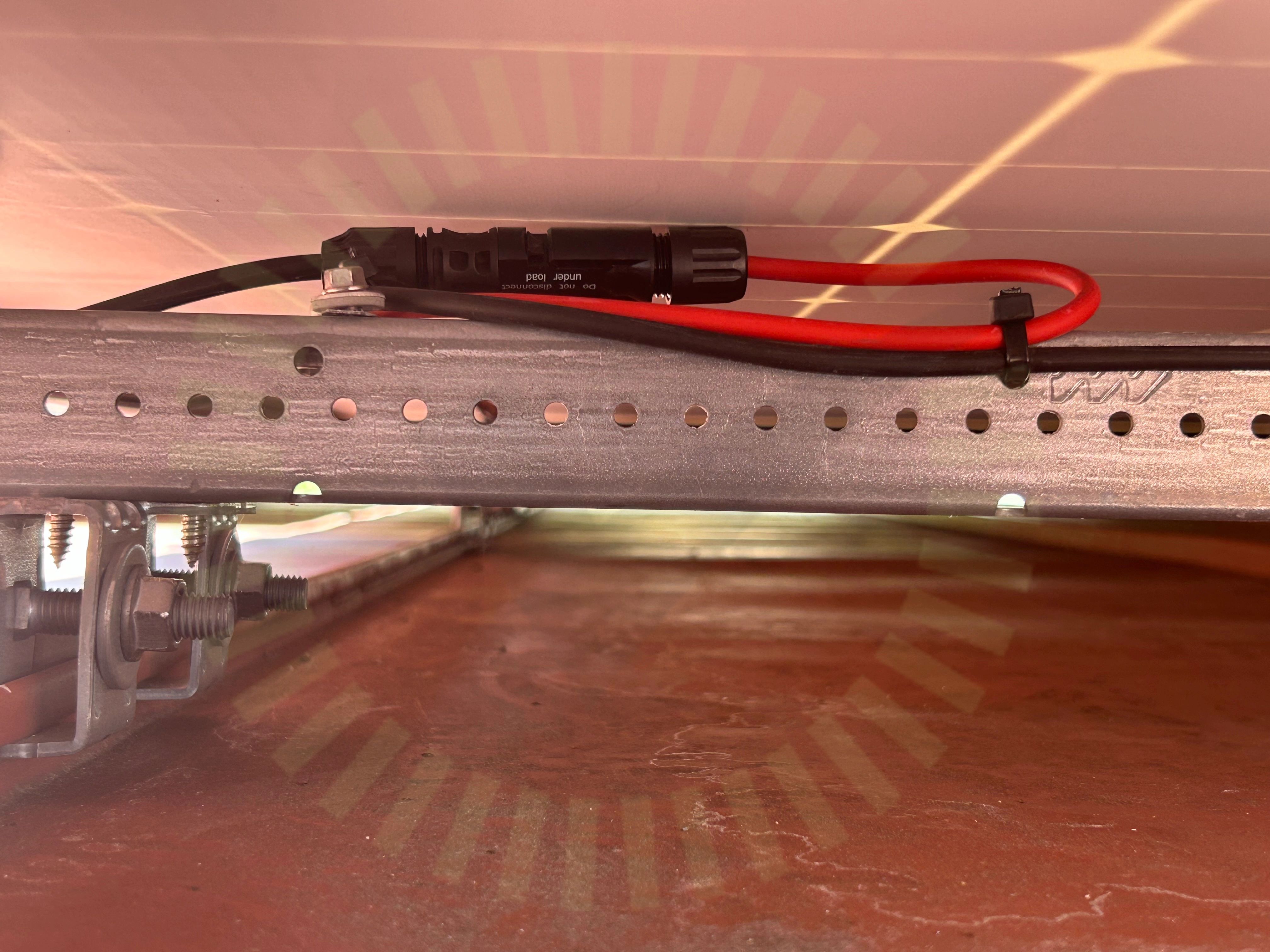

+ 7

91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-66HTH

MontagesystemNordmount: Falsad/Klickplåt

VäxelriktareHuawei: SUN2000-(3KTL-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörCHINT: Huawei DTSU666 (Utan CT)

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

CHINT: Huawei DTSU666 (med CT)

Godkända kontrollpunkter

1/1

Fastsäkring av produkt

CHINT: Huawei DTSU666 (Utan CT)

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

15/15

Avstånd till havetAvstånd till växelriktareBatteri PEBatterikåporDC anslutningFastsäkring av produktNärliggande objektPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablageVäderskydd

Huawei: SUN2000-(3KTL-10KTL)-M1

Anmärkningar

3/40

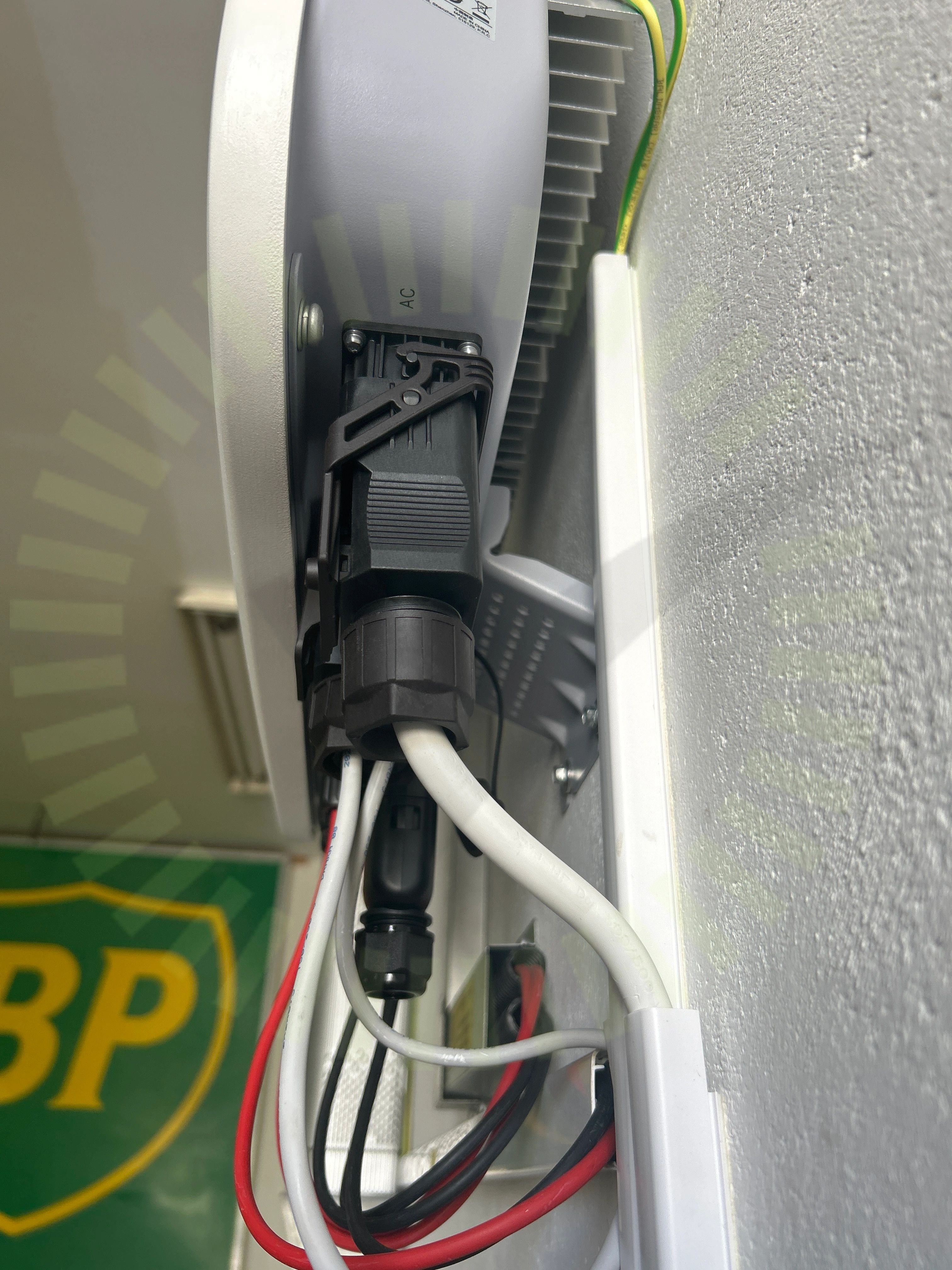

5.1 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

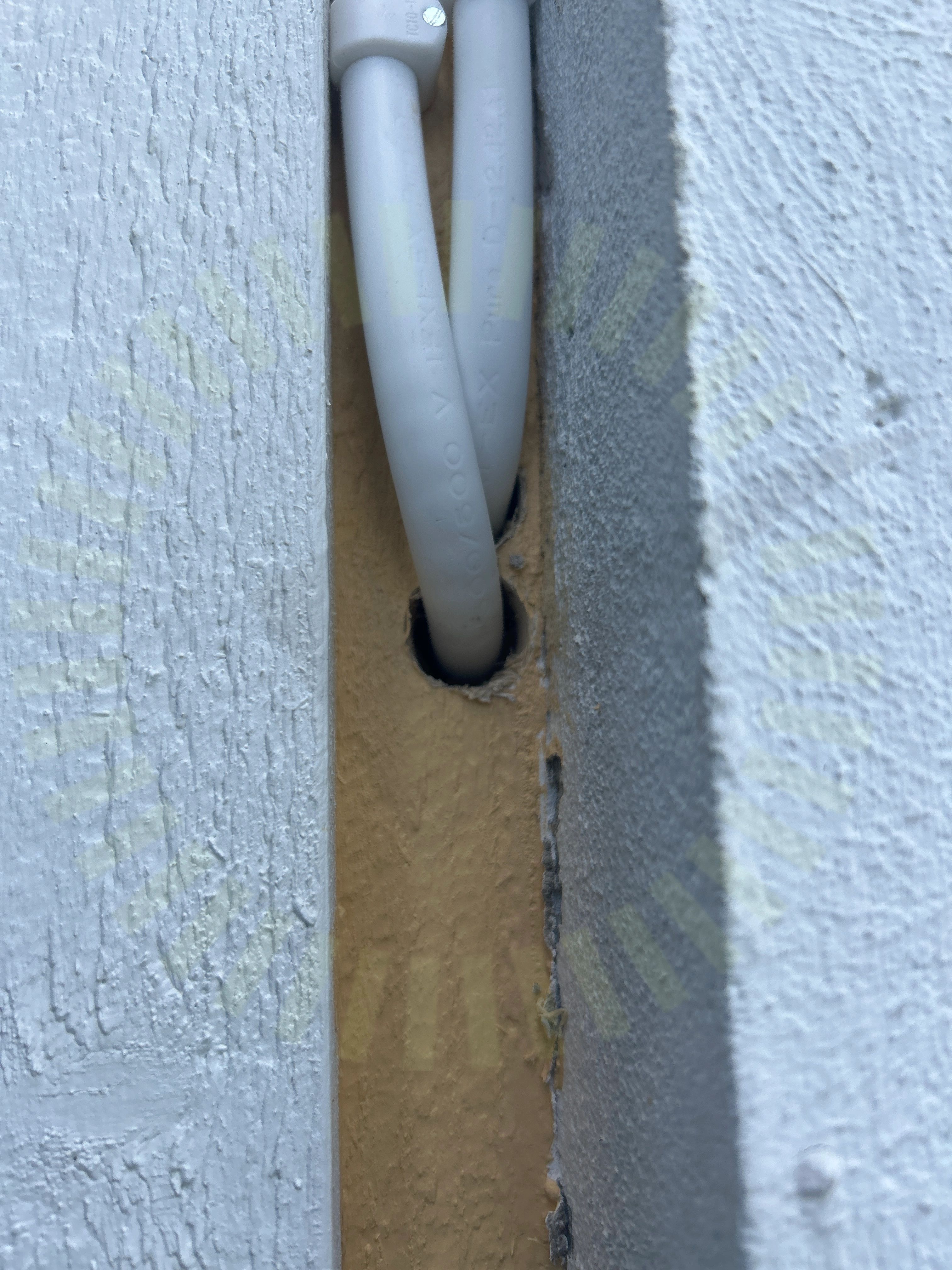

5.2 Genomföringar

Inte godkänd

Genomföringar är inte tätade.

SS 436 40 00 (527.2.1)

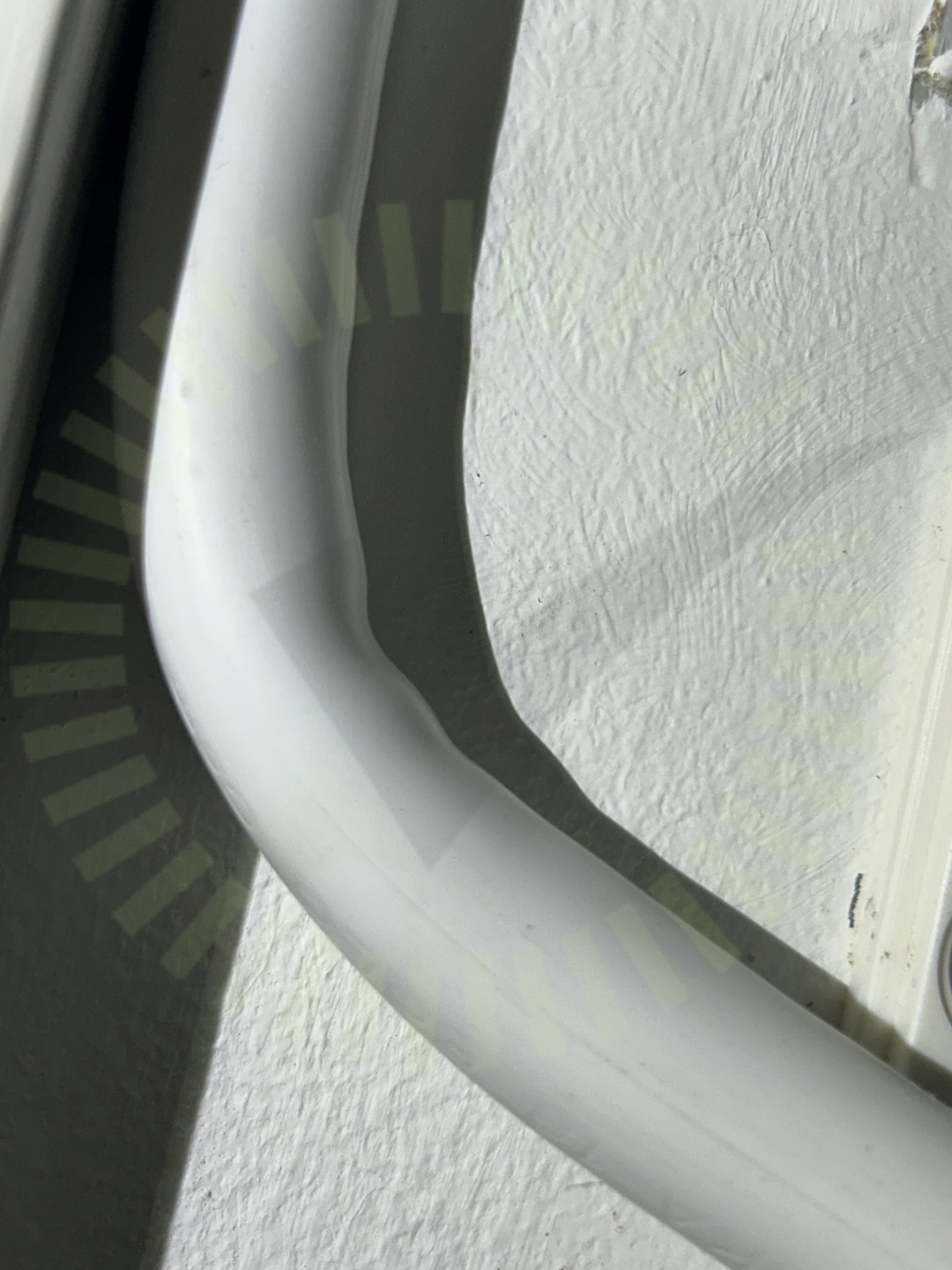

5.3 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

37/40

AC anslutning växelriktareAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning

Longi: LR5-66HTH

Anmärkningar

4/17

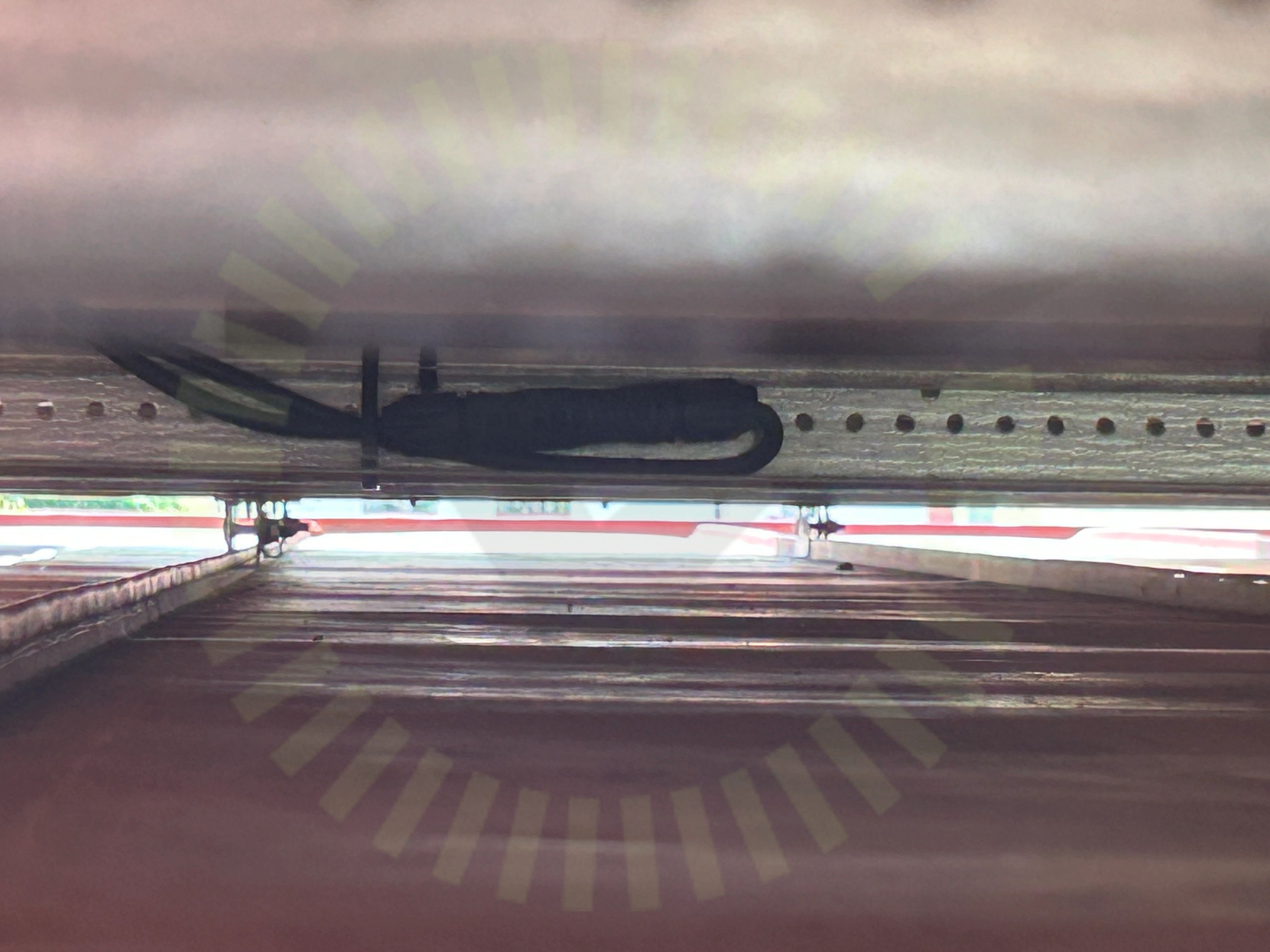

6.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules V18, Sida 21

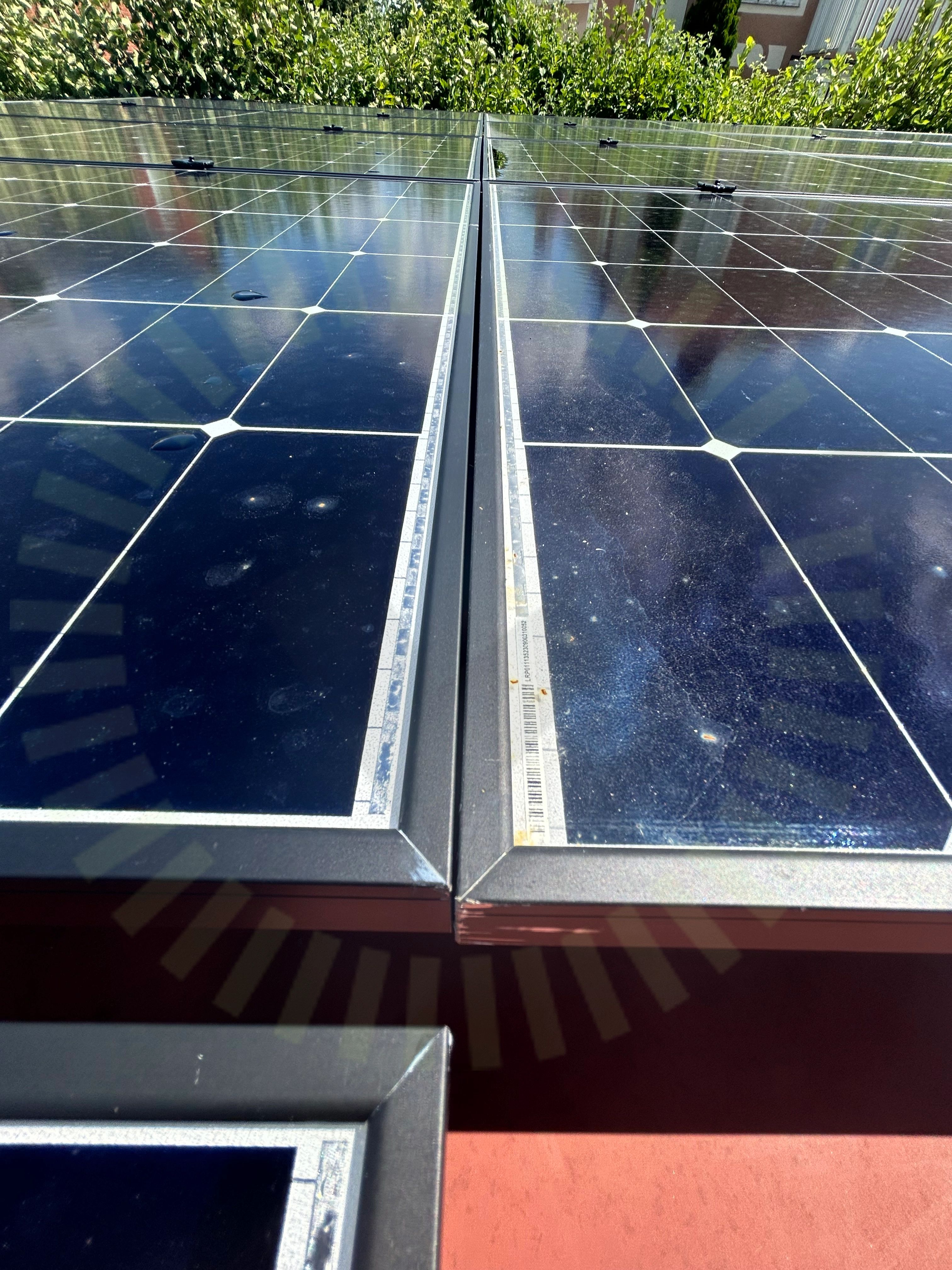

6.2 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

6.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

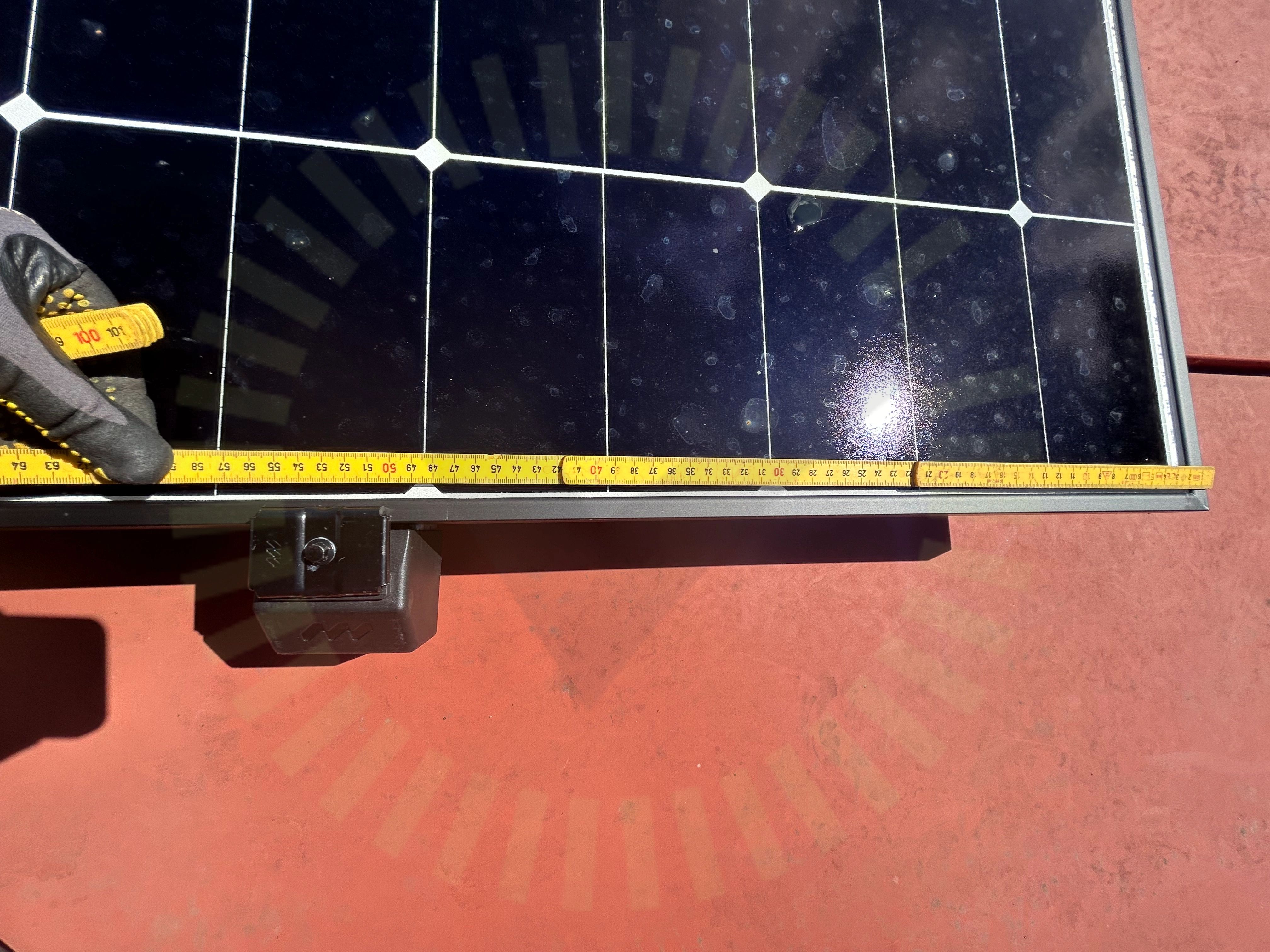

6.4 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual for LONGi Solar PV Modules V18, Sida 14-15

Godkända kontrollpunkter

13/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKontaktdonKopplingslåda böjradieFörläggning DC kontakterKlämmornas överlappningSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning

Nordmount: Falsad/Klickplåt

Anmärkningar

2/20

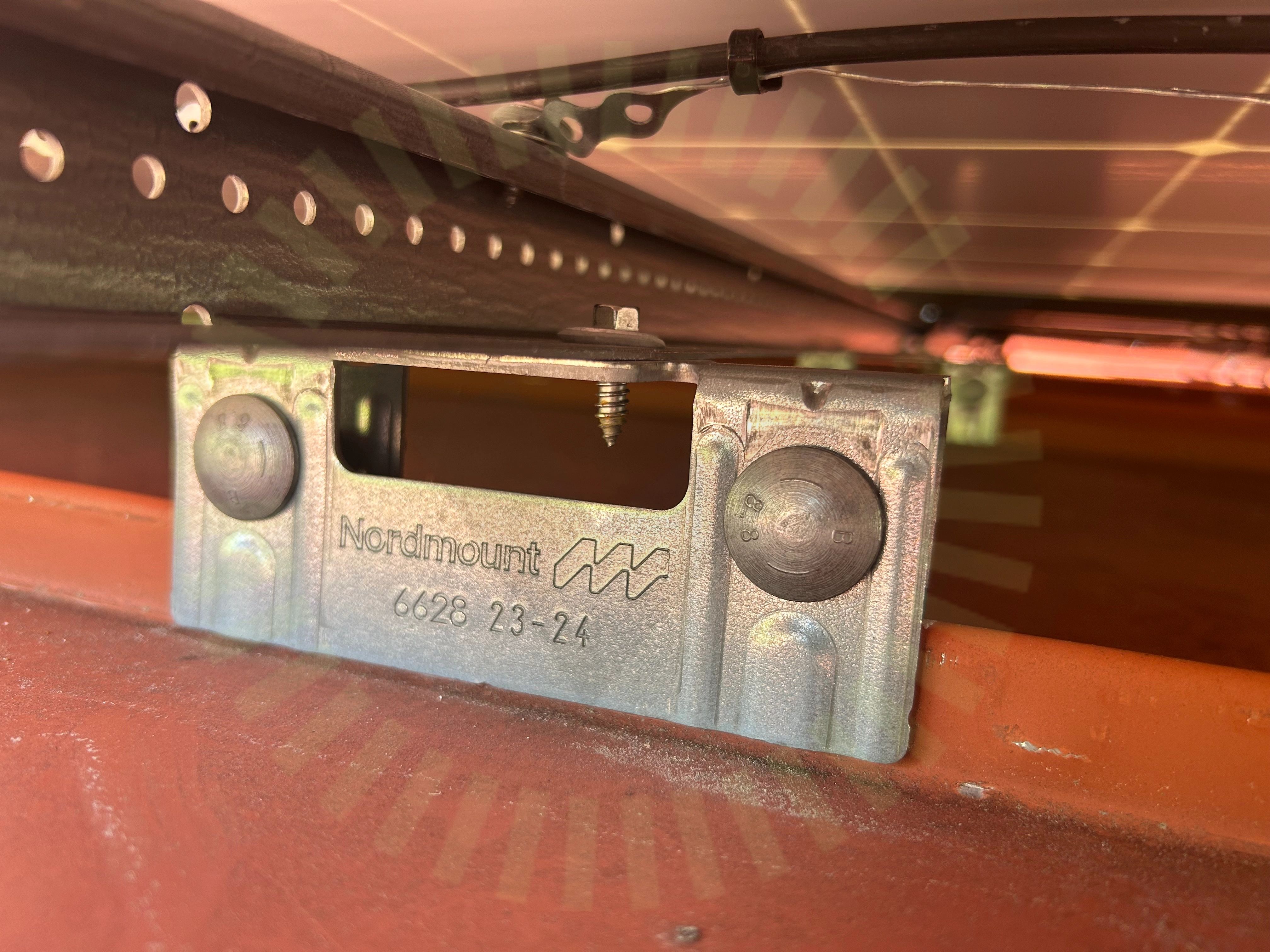

7.1 Skenornas infästning

Inte godkänd

För få antal plåtskruv har använts.

Falsad/Klickplåt - monteringsanvisning, Sida 2

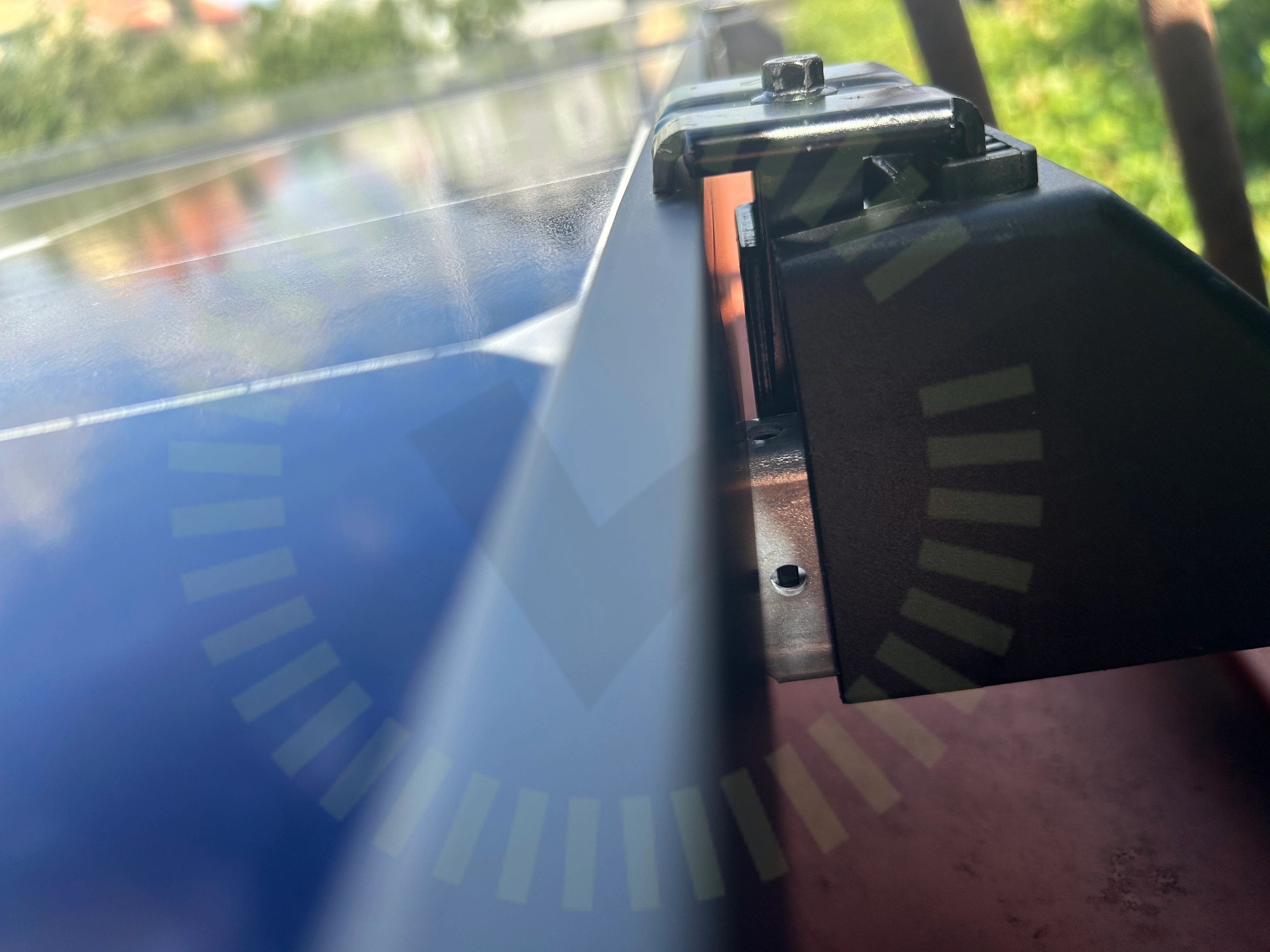

7.2 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Falsad/Klickplåt - monteringsanvisning, Sida 3-4

Godkända kontrollpunkter

18/20

CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt material

Säkerhetsbrytare AC

Anmärkningar

2/14

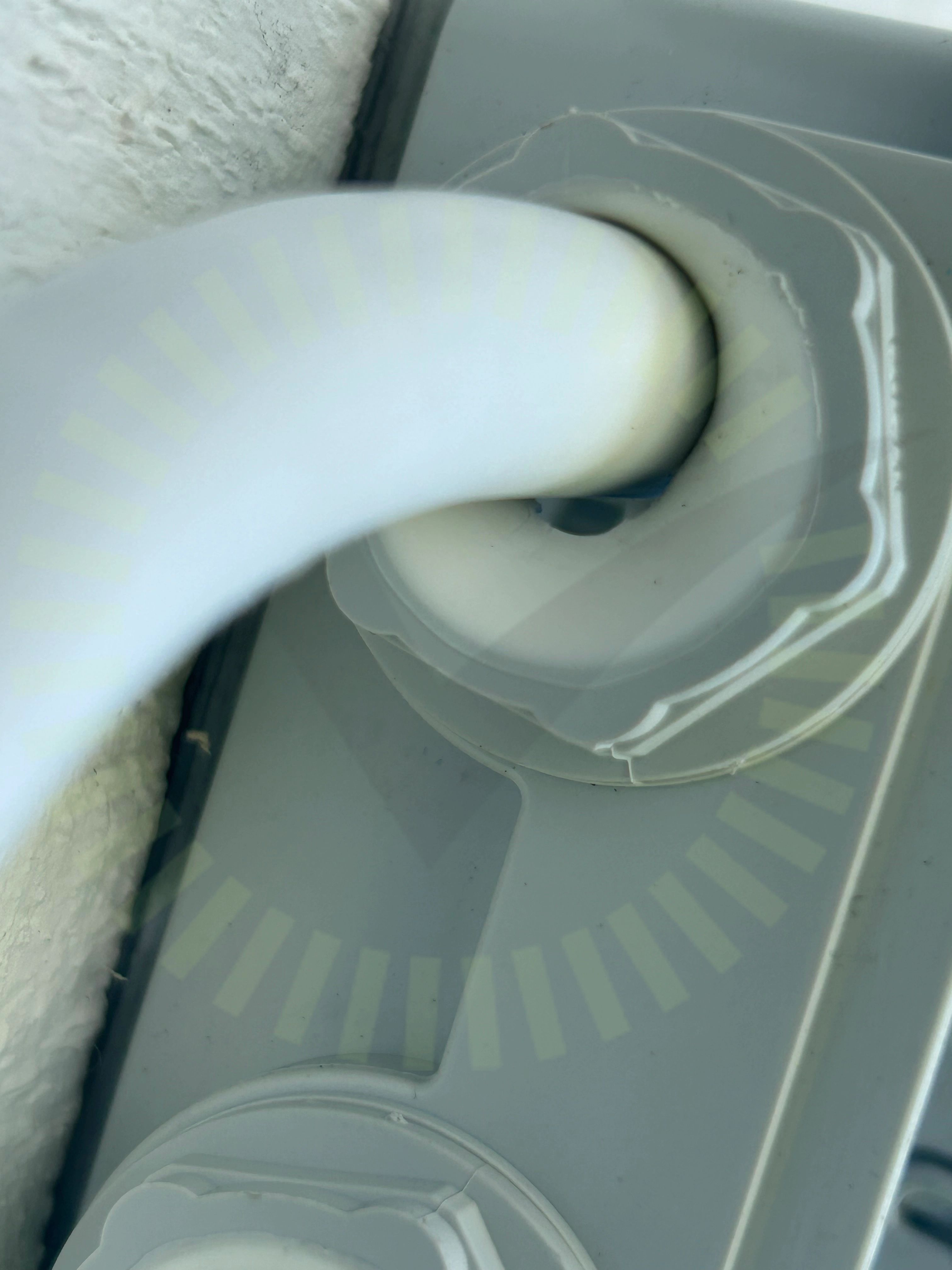

8.1 Kabelinföringar

Inte godkänd

Kabelinföring sluter inte runt kabeln och håller inte tätt.

8.2 Skada vid brytare

Inte godkänd

Skador noterade på kablar i brytaren.

Godkända kontrollpunkter

12/14

Anslutningar i brytareAnslutningar i brytareEgenskaperEgenskaperIdentifieringIdentifieringInfästningInfästningKabelinföringarPlacering SäkerhetsbrytarePlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
