1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.6
Installation genom
Sesol
Datum
8 september 2023
Ort
Rockneby, Kalmar län
86% godkända14% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-12-25KTL-M5
TillbehörUndercentral
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/21.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
3/17
2.1 Klämmornas placering
Inte godkändPanelfältet ej monterade i optimal klämzon. Då lastberäkning saknas är det ej säkerställt att vald klämzon klarar aktuella laster.
Installation Manual for LONGi Solar PV Modules, V15, Sida 16

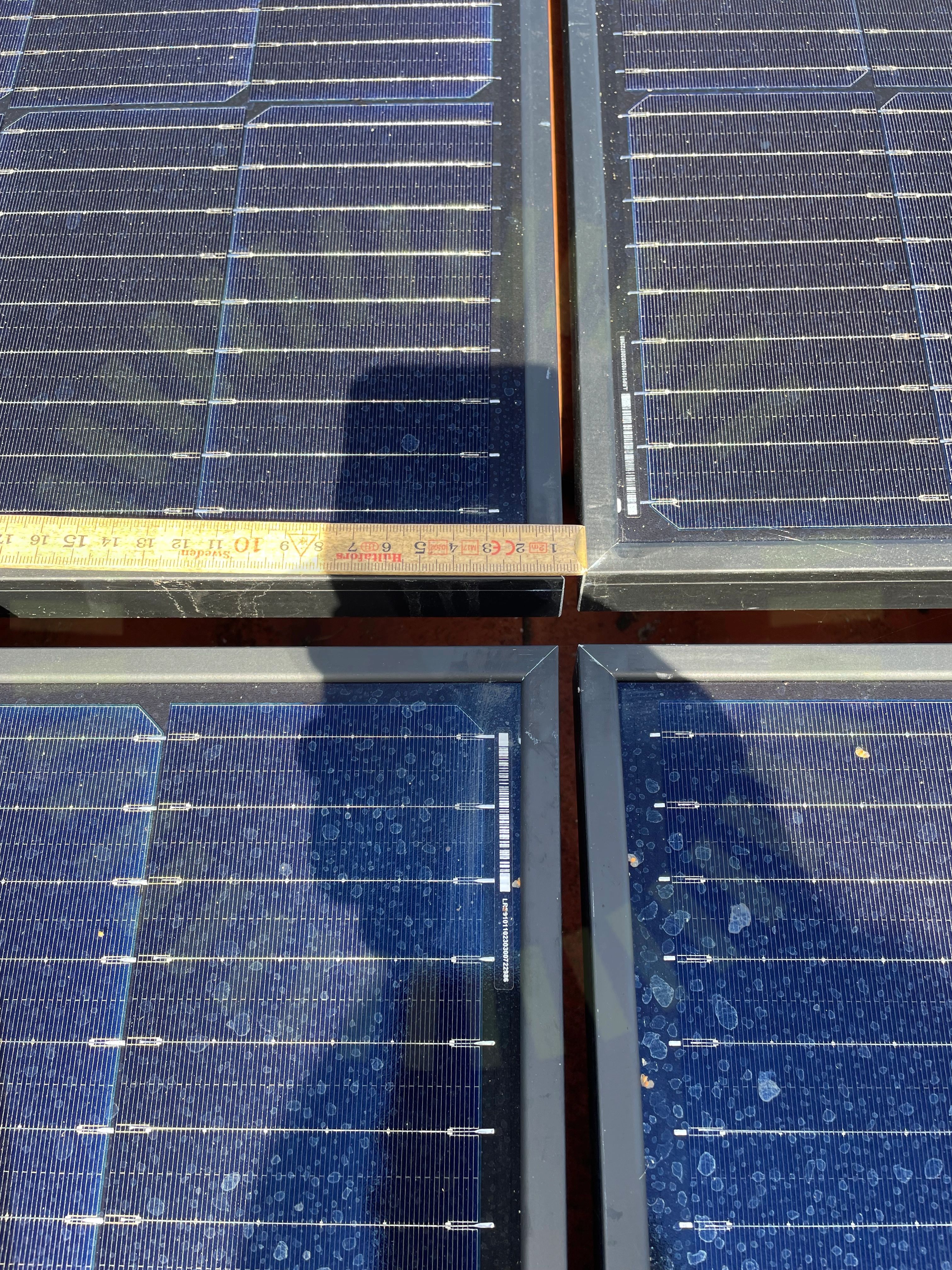

2.2 Mellanrum
Inte godkändPaneler är inte separerade enligt tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules, V15, Sida 13
2.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25
Godkända kontrollpunkter
13/17Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKontaktdonKopplingslådaPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Ej tillgängligt vid besiktning
1/17Förbindelse av kontakter
Tak 1, Weland Stål: Råspont
Anmärkningar
7/23

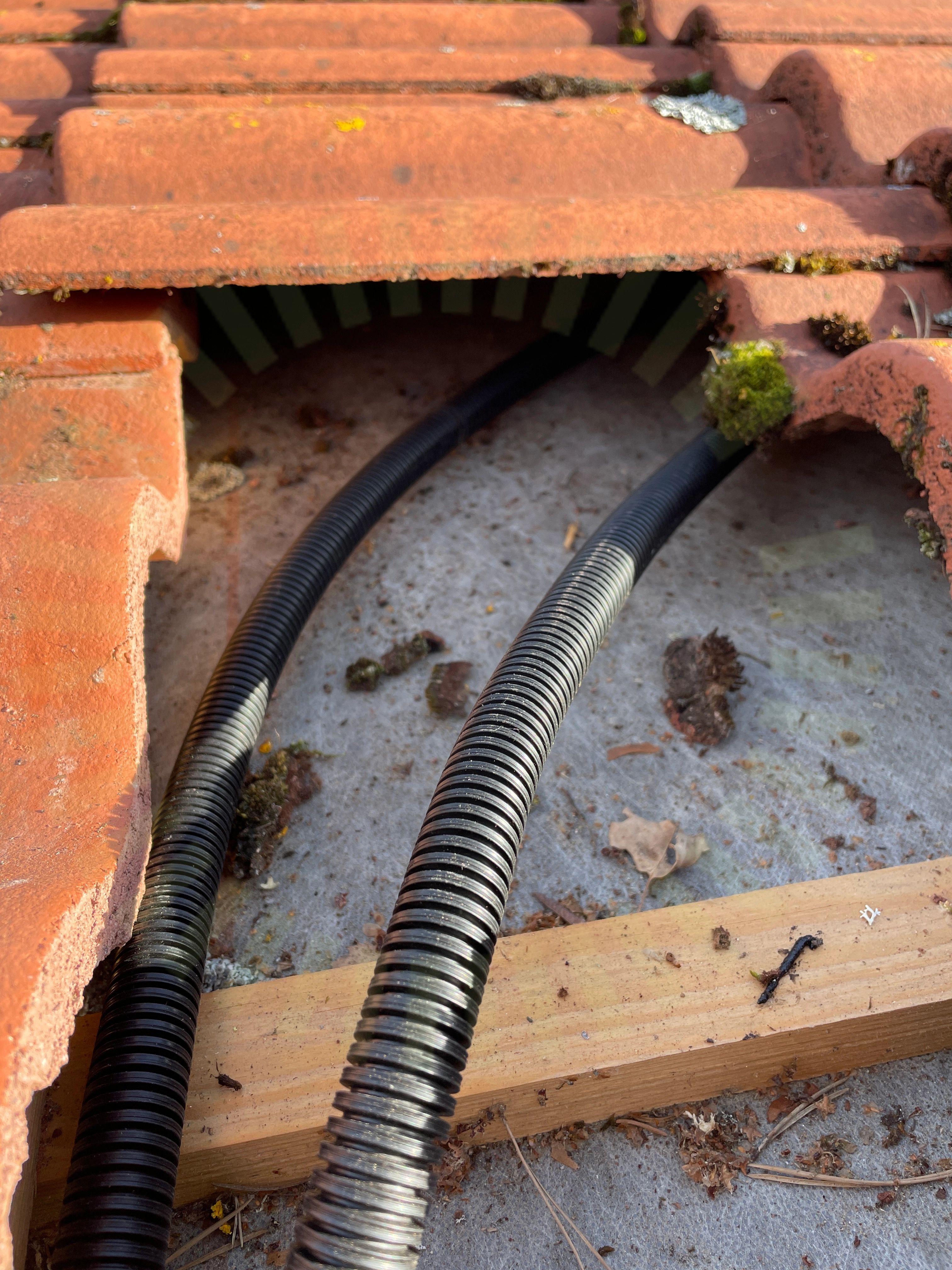

3.1 Kabeldragning mellan takytor
Inte godkändKabeldragning mellan takytor är inte fastsäkrad.
3.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
3.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
3.4 Underbyggnad
Inte godkändLastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

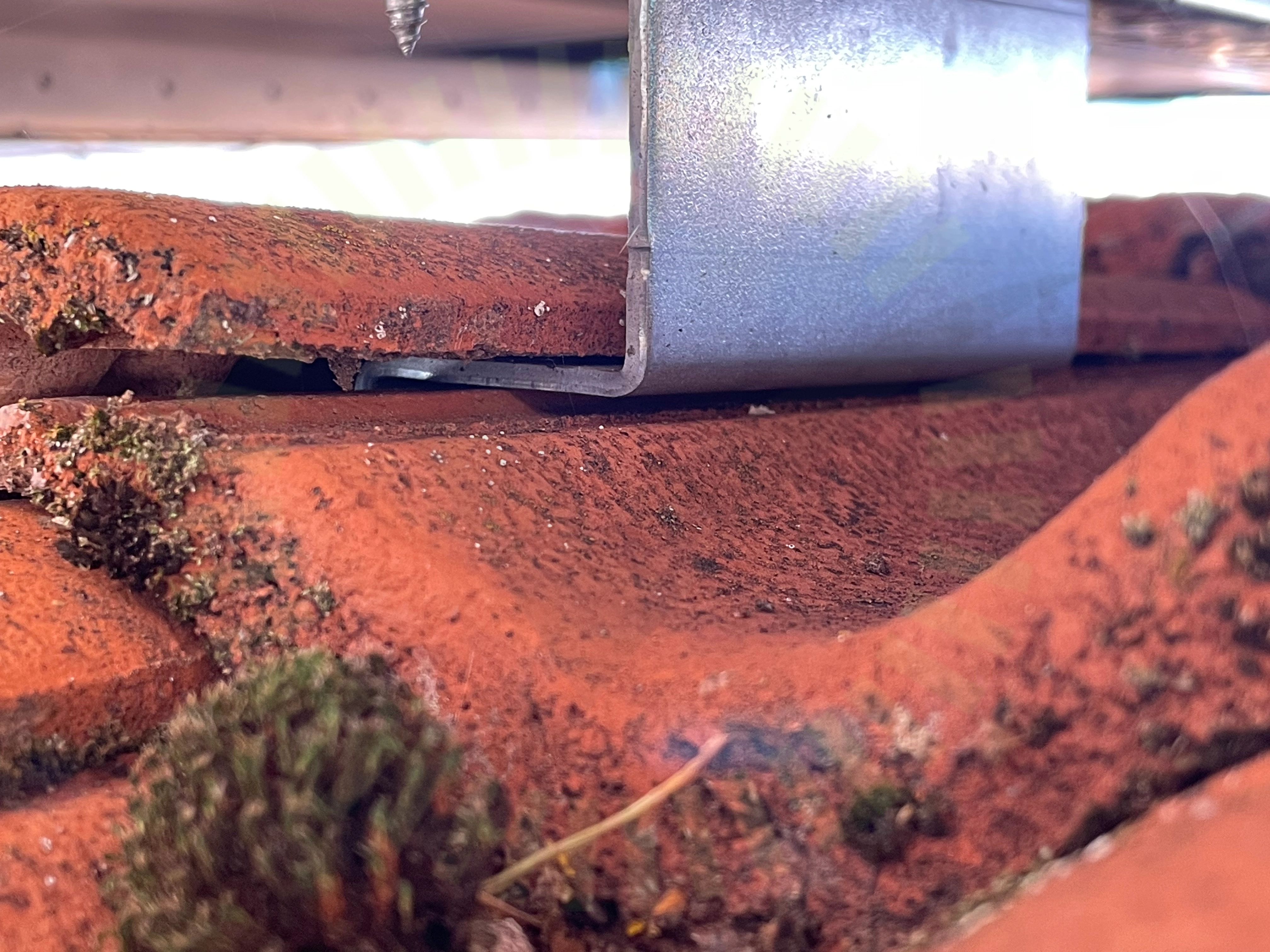

3.5 Underliggande takpanna
Inte godkändInfästningar ligger mot underliggande takpanna. Dessutom ligger överliggande panna fel och riskerar att spricka
AMA HUS 21 (JUC.1/JUE.1)//MA5102 Sid 1 (1) | Version 3 - 221101

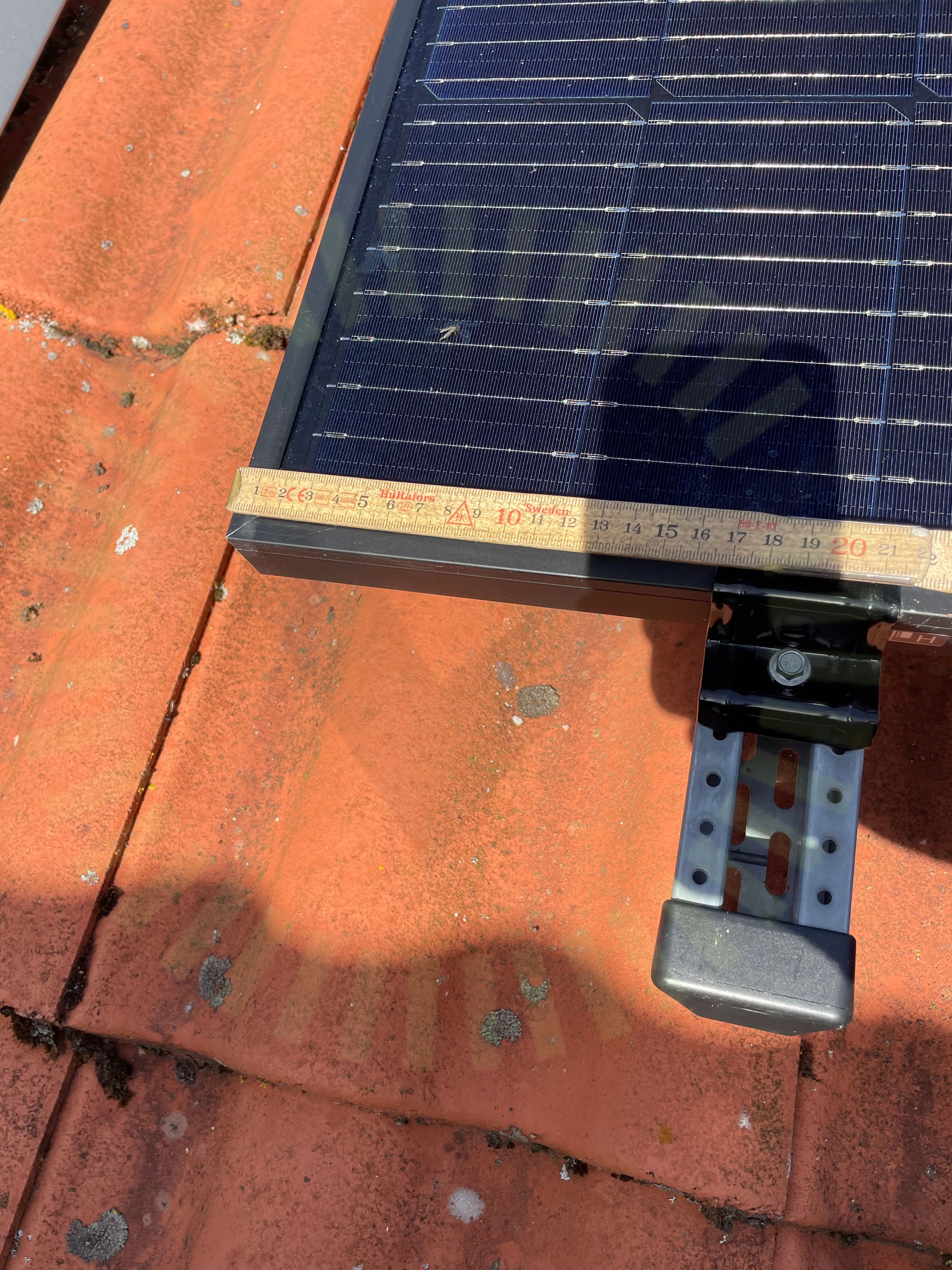

3.6 Ändklämmor skruv
Inte godkändPanelens slutfäste är inte installerat så det håller panelen. Förekommer flera.
MA5111 Sid 1 (1) | Version 4 - 221117
3.7 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
MA5102 Sid 1 (1) | Version 3 - 221101
Godkända kontrollpunkter
15/23Främmande materialFöremål mellan skena och panelramKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokVäderbeständigt materialÄndklämmor skena
Ej tillgängligt vid besiktning
1/23Skenors avstånd till varandra
Undercentral
Godkända kontrollpunkter
7/7BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

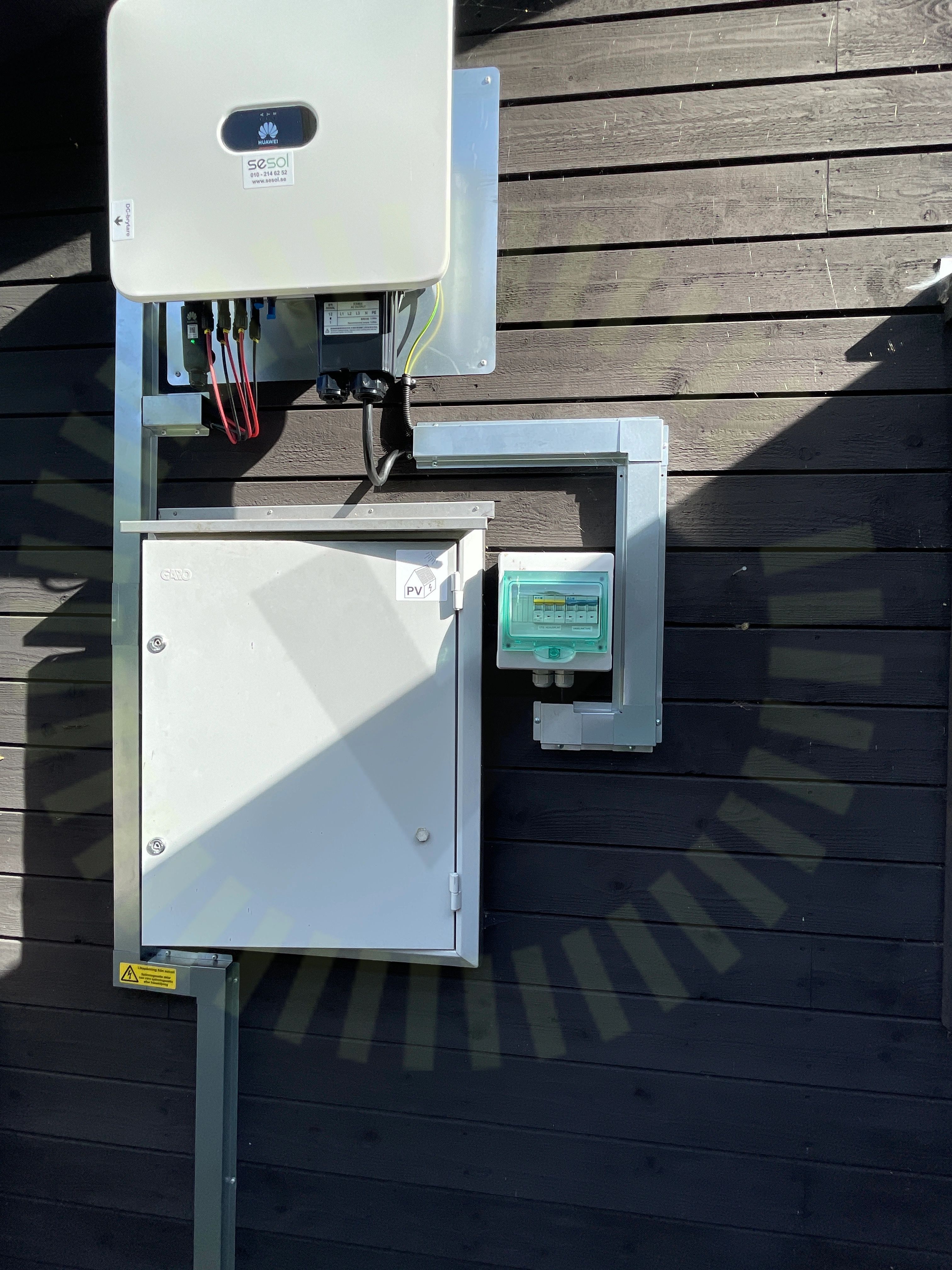

5.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för bakspänning saknas vid undercentral som matas från växelriktarens. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/4Informering av solcellerTillförlitligt fästVarning för likspänning
Växelriktare
Godkända kontrollpunkter
34/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMax total effektMärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35Strängdesign
