Besiktningsrapport

9.8

Installation genom

1KOMMA5°

Datum

6 november 2024

Ort

Furulund, Skåne län

Underliggande takpanna

Råspontsinfästning

Klämmornas placering

98% godkända2% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4-B

MontagesystemESDEC Lutande Panntak

VäxelriktareEnphase: IQ8 Series

BatteriEnphase: IQ BAttery 3T

Tillbehör1KOMMA5°: Heartbeat

TillbehörEnphase: IQ Gateway Metered

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

1KOMMA5°: Heartbeat

Godkända kontrollpunkter

2/2

OmgivningstemperaturSmartmätare

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Enphase: IQ BAttery 3T

Godkända kontrollpunkter

10/10

AC anslutning Avstånd närliggande objektFastsäkring av produktPlacering av batteriSkadorSmartmätareSäkringsdimensionTillgång till batterietUppfästning av kablageVäderskydd

Enphase: IQ Gateway Metered

Godkända kontrollpunkter

6/6

Anslutning av CT klämmorFastsäkring av produktKommunikation med batteriMatning till smartmätarePlacering av CT klämmorSkador signalkablage

Enphase: IQ8 Series

Godkända kontrollpunkter

35/35

AC Kablage förläggningAnslutning av ledareAnslutning av panelerAnslutning av växelriktareAnslutning IQ CableAnslutning micro-växelriktareDC Kablage egenskaperDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarGrenkretsarHuvudsäkringIdentifieringInformering av solcellerIQ Sealing CapIQ TerminatorKabeldimensioneringKabeldragning Kablagets böjradieKompatibilitet med micro-växelriktareKopplingsdosaKretsdesign IQ cable-sektionLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantSmartmätareSäkringsdimensionTillgänglighetVarning för backspänningVäderbeständigt material

ESDEC Lutande Panntak

Anmärkningar

2/25

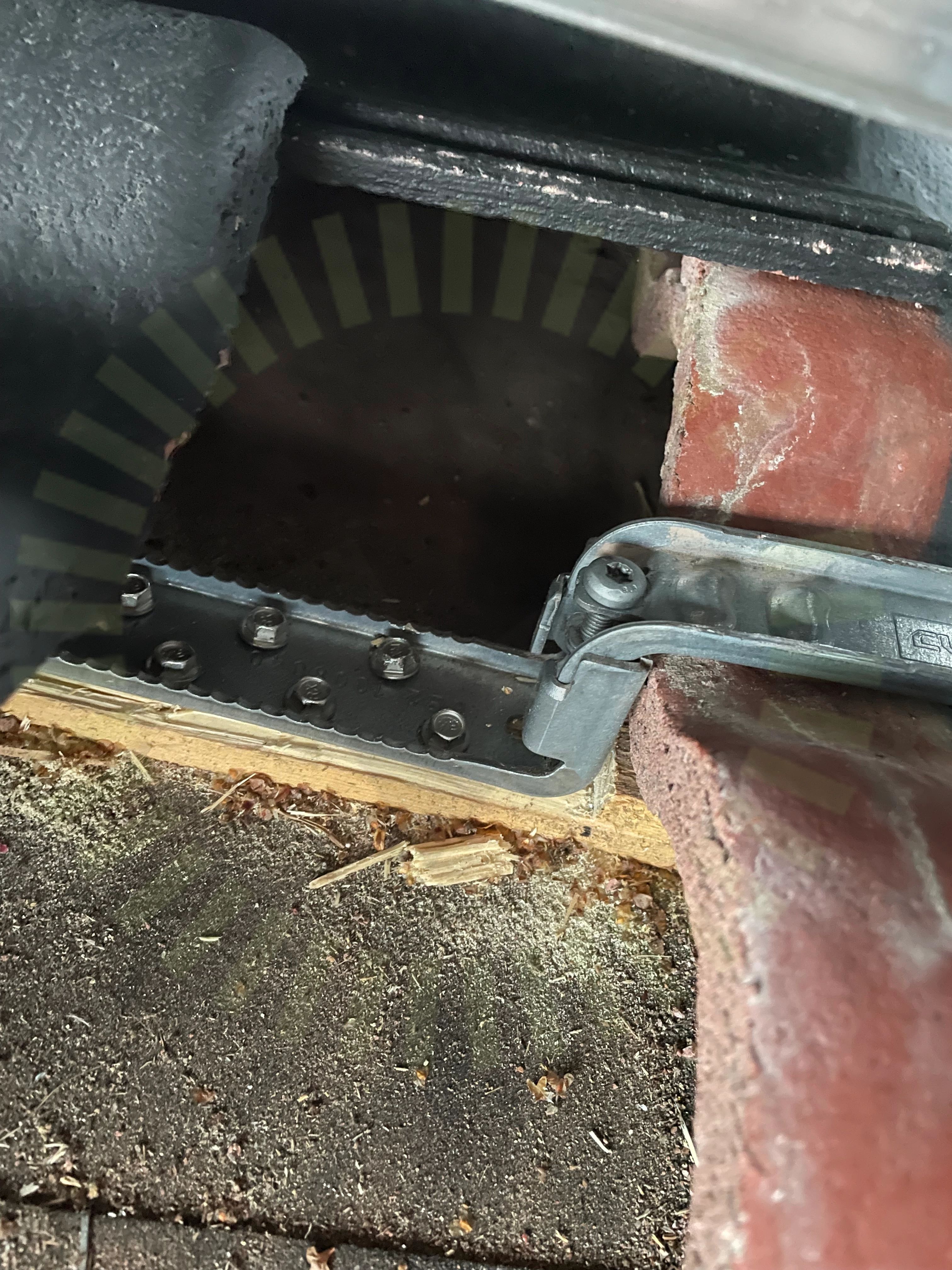

6.1 Råspontsinfästning

Inte godkänd

Trusshook ej använd vid råspontsinfästning.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Trusshook, Rev. 06.02.23, Sida 9

6.2 Underliggande takpanna

Inte godkänd

Efter kontakt med ESDEC får vi bekräftat att de ej tillstyrker att kroken monteras snett enligt bild.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 17

Godkända kontrollpunkter

22/25

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadVäderbeständigt material

Ej tillgängligt vid besiktning

1/25

Takgenomföring

Jinko: Tiger Neo N-type 54HL4-B

Anmärkningar

1/17

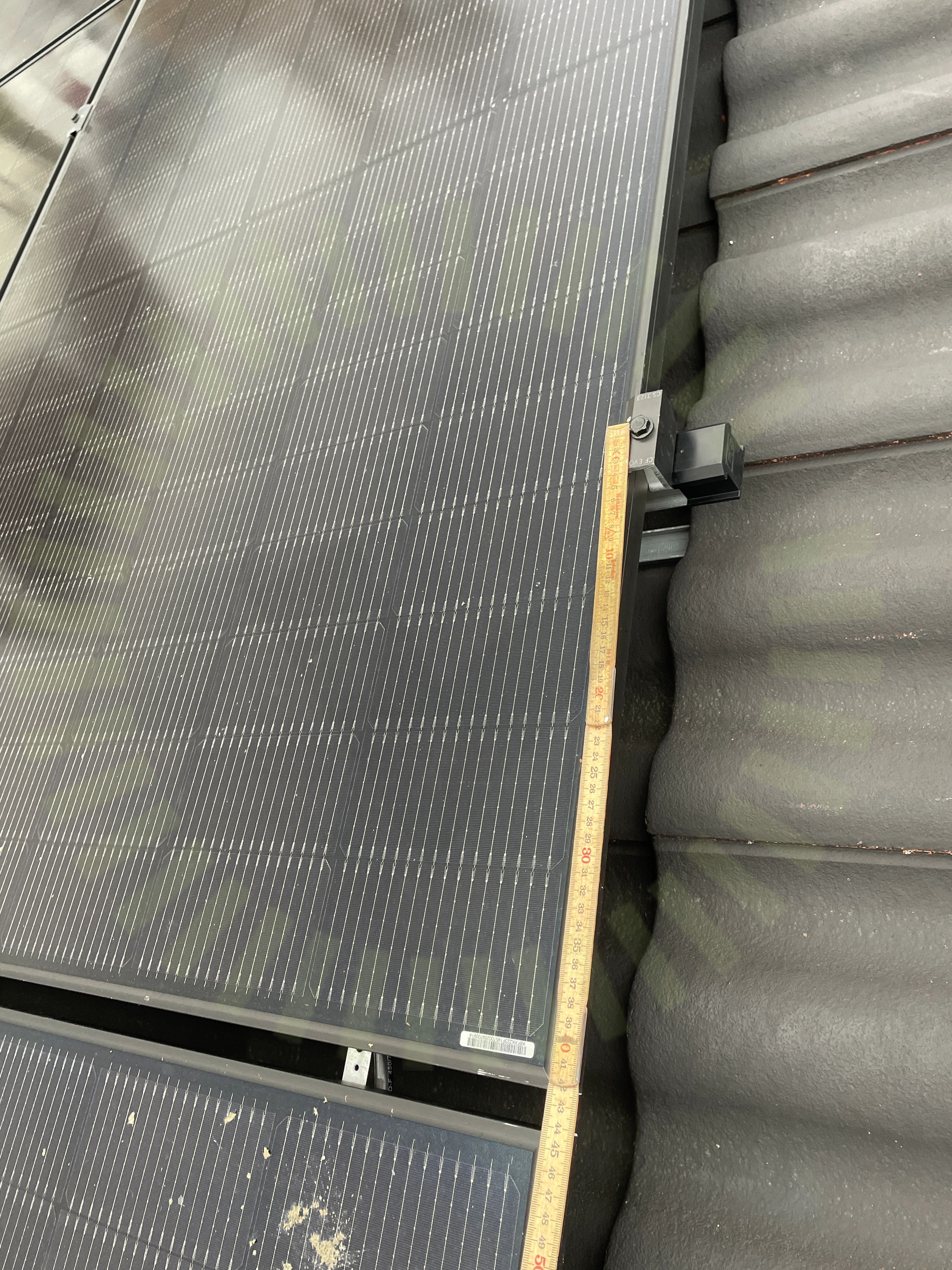

7.1 Klämmornas placering

Överenskommelse

Ca 2 cm avvikelse från anvisningar där överenskommelse skett att installatör står för ev garanti anspråk.

Jinko Solar Installation manual for Photovoltaic Module Version 24.2.25, Sida 14-15

Godkända kontrollpunkter

16/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, ESDEC Lutande Panntak

Godkända kontrollpunkter

1/1

Kapade takpannor
