Besiktningsrapport

9.4

Installation genom

1KOMMA5°

Datum

11 mars 2024

Ort

Västerås, Västmanlands län

Fästens placering

AC Genomföringar

Skenornas överhäng

+ 3

94% godkända6% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V

MontagesystemMAFI: Roof Tile Bracket Läktfästen

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörHuawei: Smart Power Sensor

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/16

1.1 Fästens placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

Godkända kontrollpunkter

15/16

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmans överlappningKlämmornas storlekKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggning

Huawei: LUNA2000-5-15-S0

Godkända kontrollpunkter

14/14

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: Smart Power Sensor

Godkända kontrollpunkter

1/1

Smartmätare

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/64

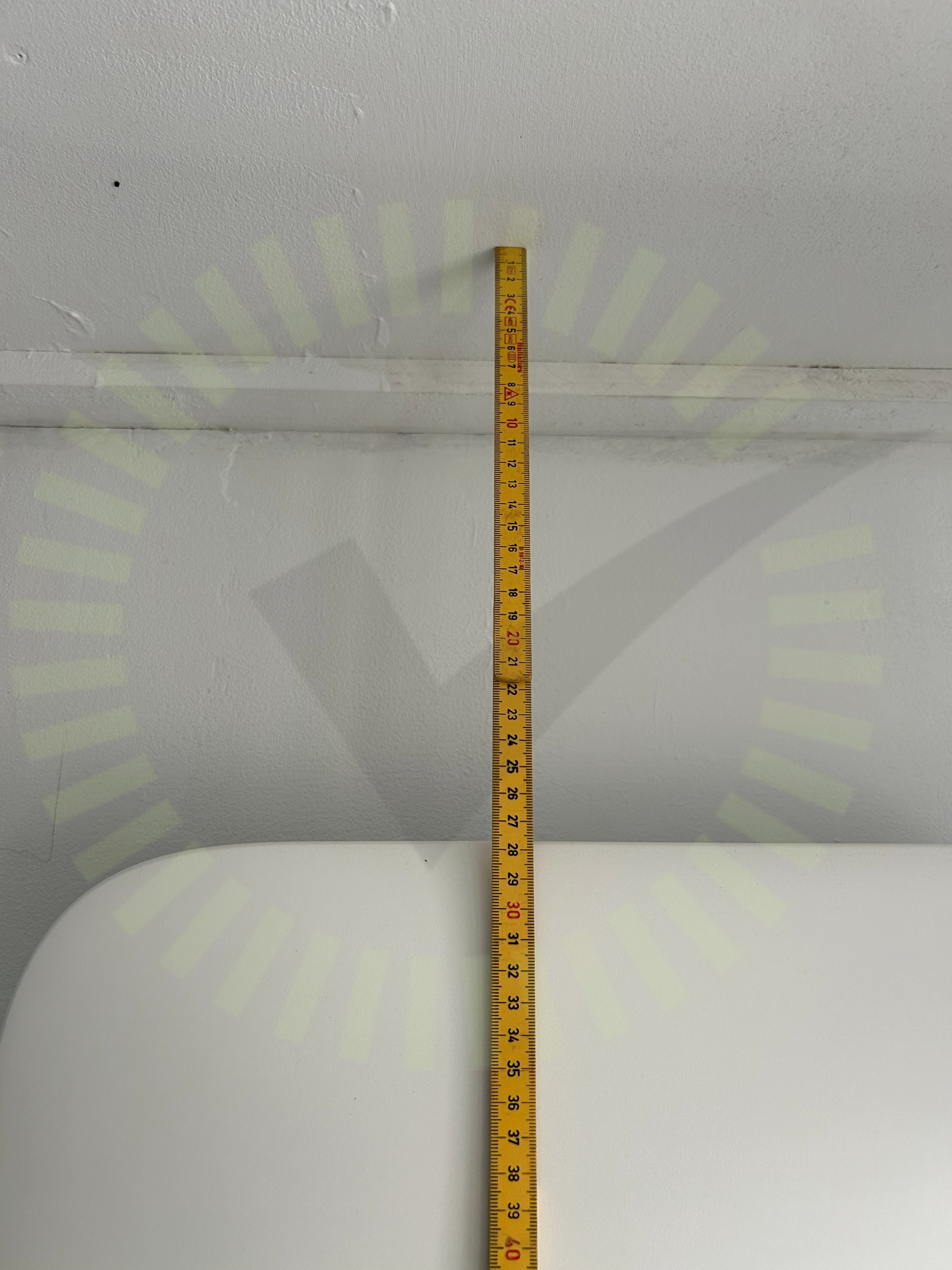

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

4.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

4.3 AC Genomföringar

Inte godkänd

Genomföring är inte tillförlitligt tätad.

Godkända kontrollpunkter

61/64

AC anslutning växelriktareAC anslutning växelriktareAC BöjradieAC BöjradieAC Kablage dimensioneringAC Kablage dimensioneringAC Kablage förläggningAC Kablage förläggningAC kablage skadaAC kablage skadaAC kablage skarp kantAC kablage skarp kantAvstånd till havAvstånd till havAvtalBakomliggande materialBakomliggande materialDC Genomföringar DC Genomföringar DC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skadaDC Kablage skadaDC Kablage skyddDC Kablage skyddDC Kontakter anslutningDC Kontakter anslutningDC Kontakter stressDC Kontakter stressDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktHuvudsäkringInformering av solcellerInfästningInfästningJordning av chassiJordning av chassiKontakterLedare FastspändaLedare FastspändaMärkningMärkningMätprotokoll DCPlaceringPlaceringSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVentilation

MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

3/19

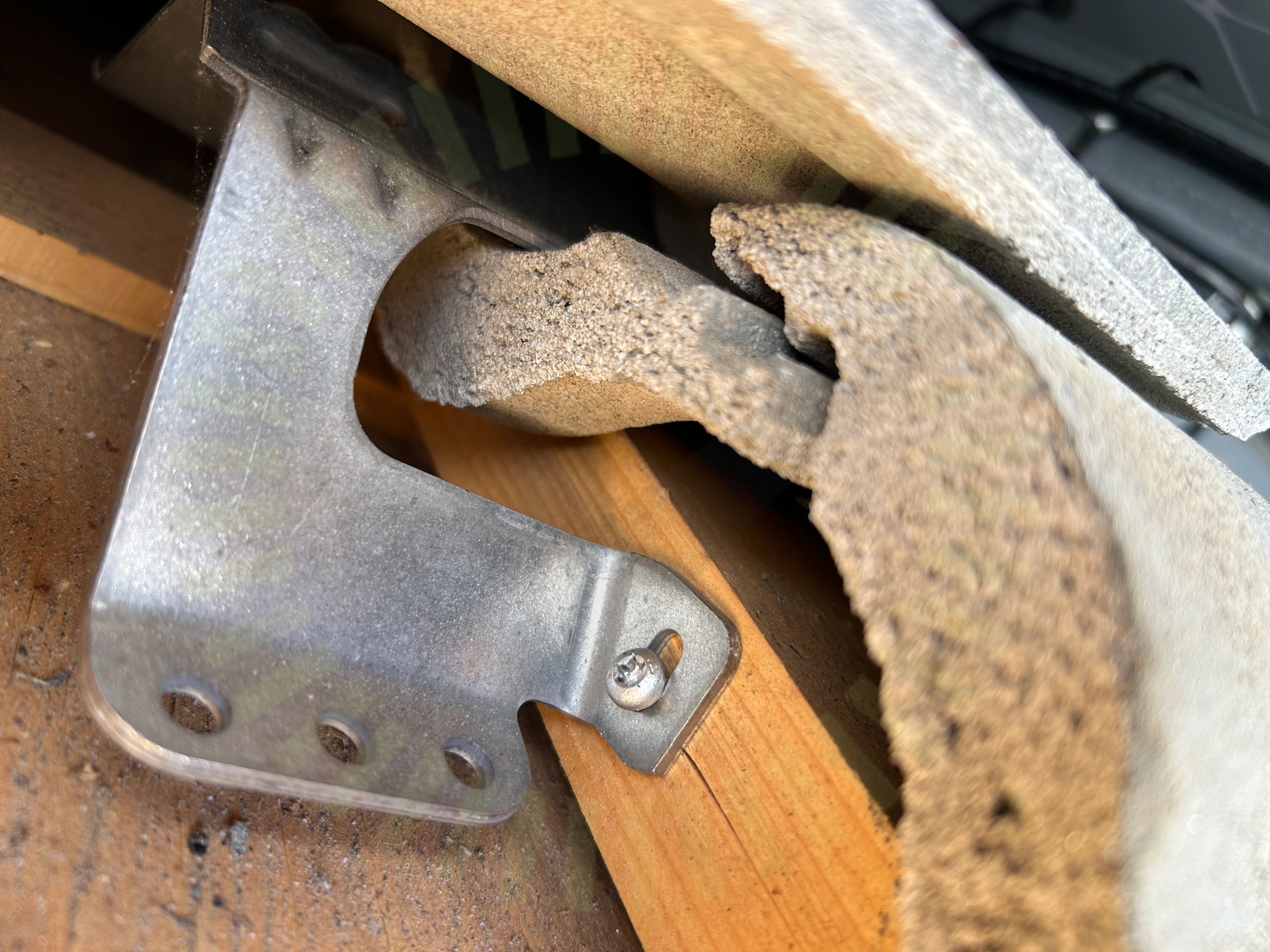

5.1 Läktinfästning

Inte godkänd

Spricka har uppkommit i läkt vid infästning av krok.

Mounting Description MAFI Solar, Sida 3/7, 2022

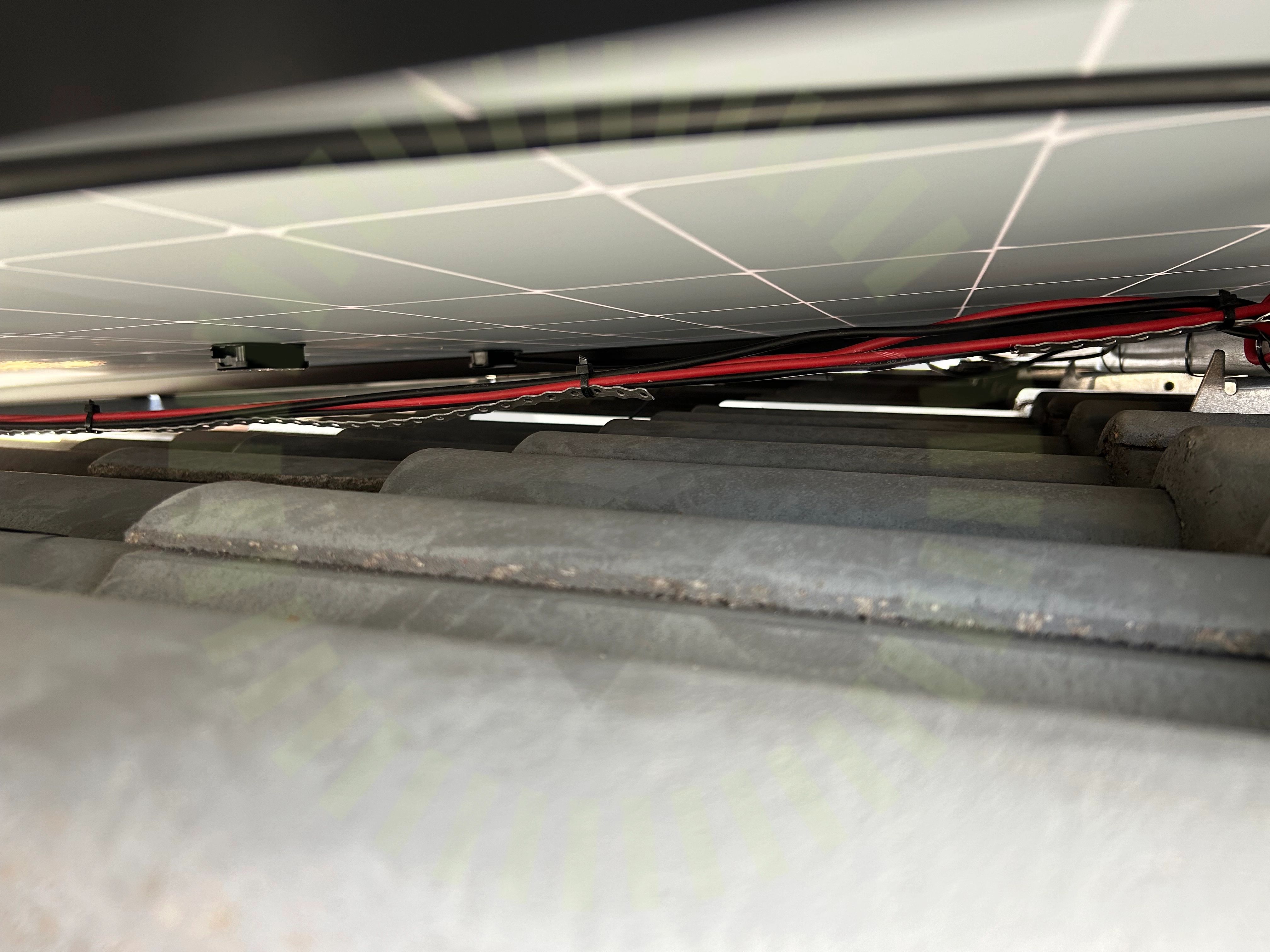

5.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

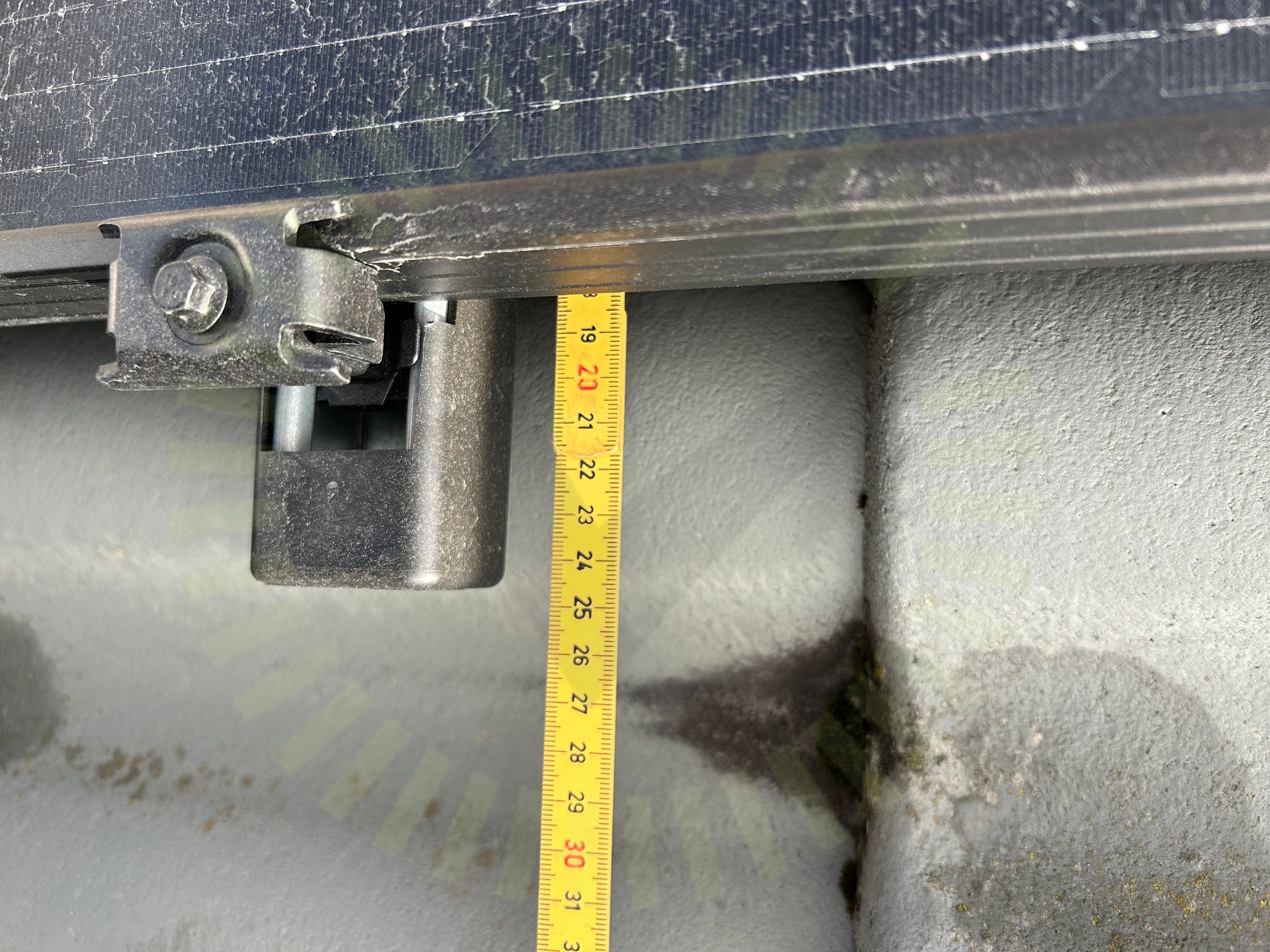

5.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

Mounting Description MAFI Solar, Sida 4/7, 2022

Godkända kontrollpunkter

16/19

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakkrokarnas CCUnderbyggnadVäderbeständigt materialÄndklämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
