Besiktningsrapport
8.7
Installation genom
Solsystem Sverige AB
Datum
25 september 2023
Ort
Åsa, Hallands län
Takstolsinfästning
Skenans utstick för klämma
Fästens placering
+ 4
91% godkända
9% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10-54HBB/-V
Montagesystem
Schletter: Rapid Roof Hooks
Växelriktare
SAJ: R5 3-20K-T2
Tillbehör
Undercentral
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/2
Tak 1, DMEGC: DM(XXX)M10-54HBB/-V
Anmärkningar
2/15

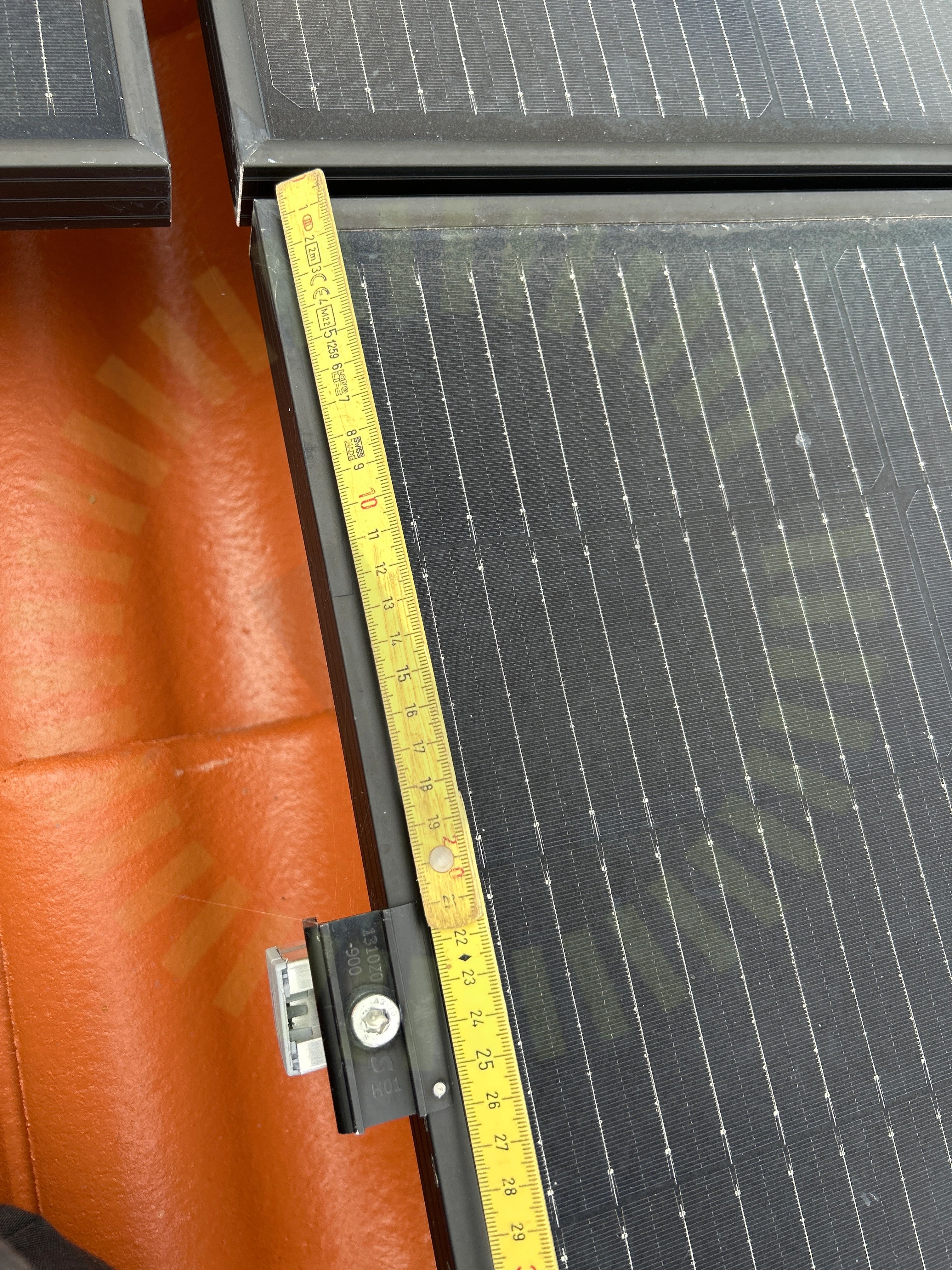

2.1 Fästens placering
Inte godkänd
Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

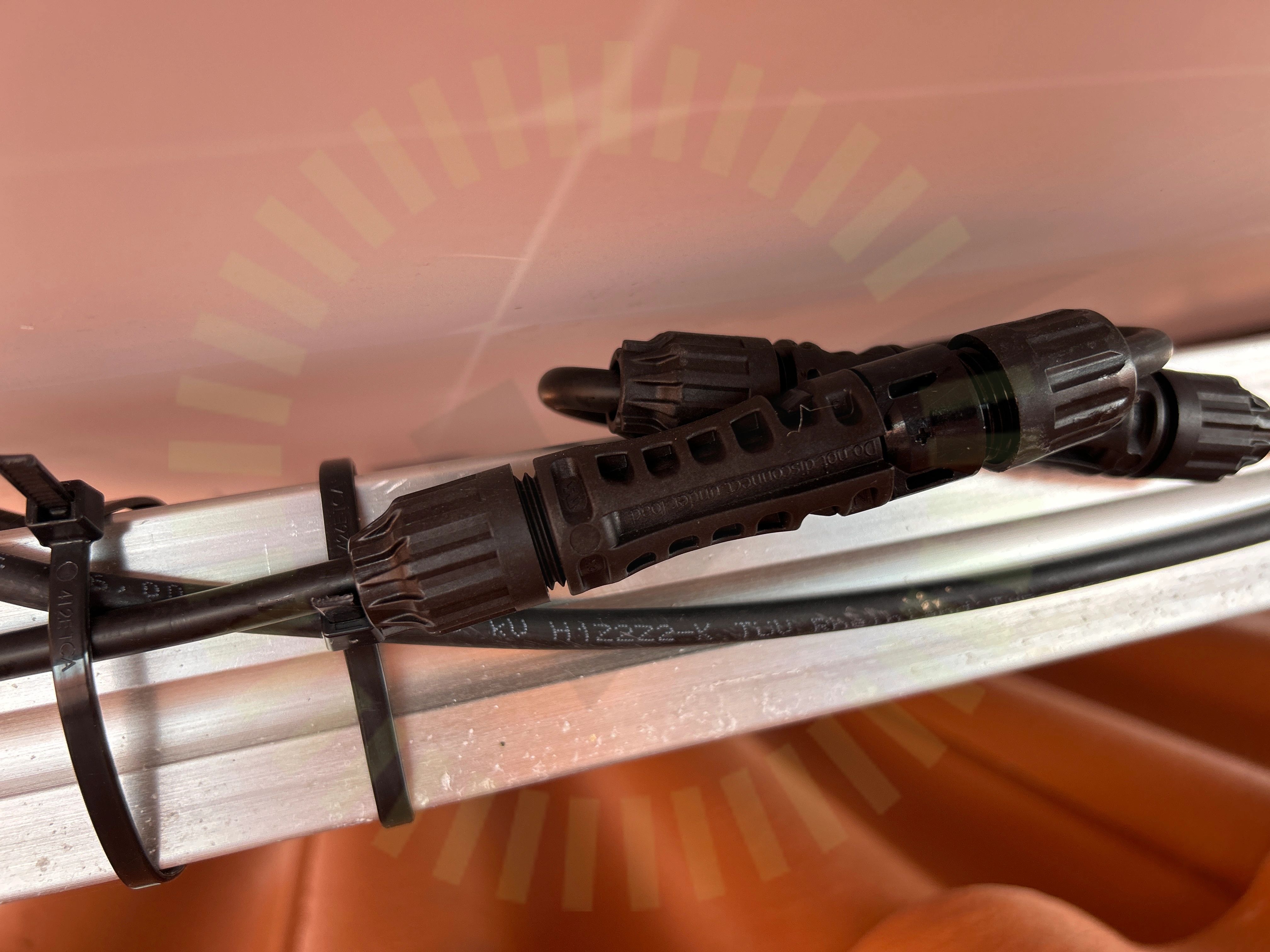

2.2 Panelkablagets böjradie
Inte godkänd
Kablagets böjradie är för skarp.
Godkända kontrollpunkter
12/15
Ej tillgängligt vid besiktning
1/15
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
5/24

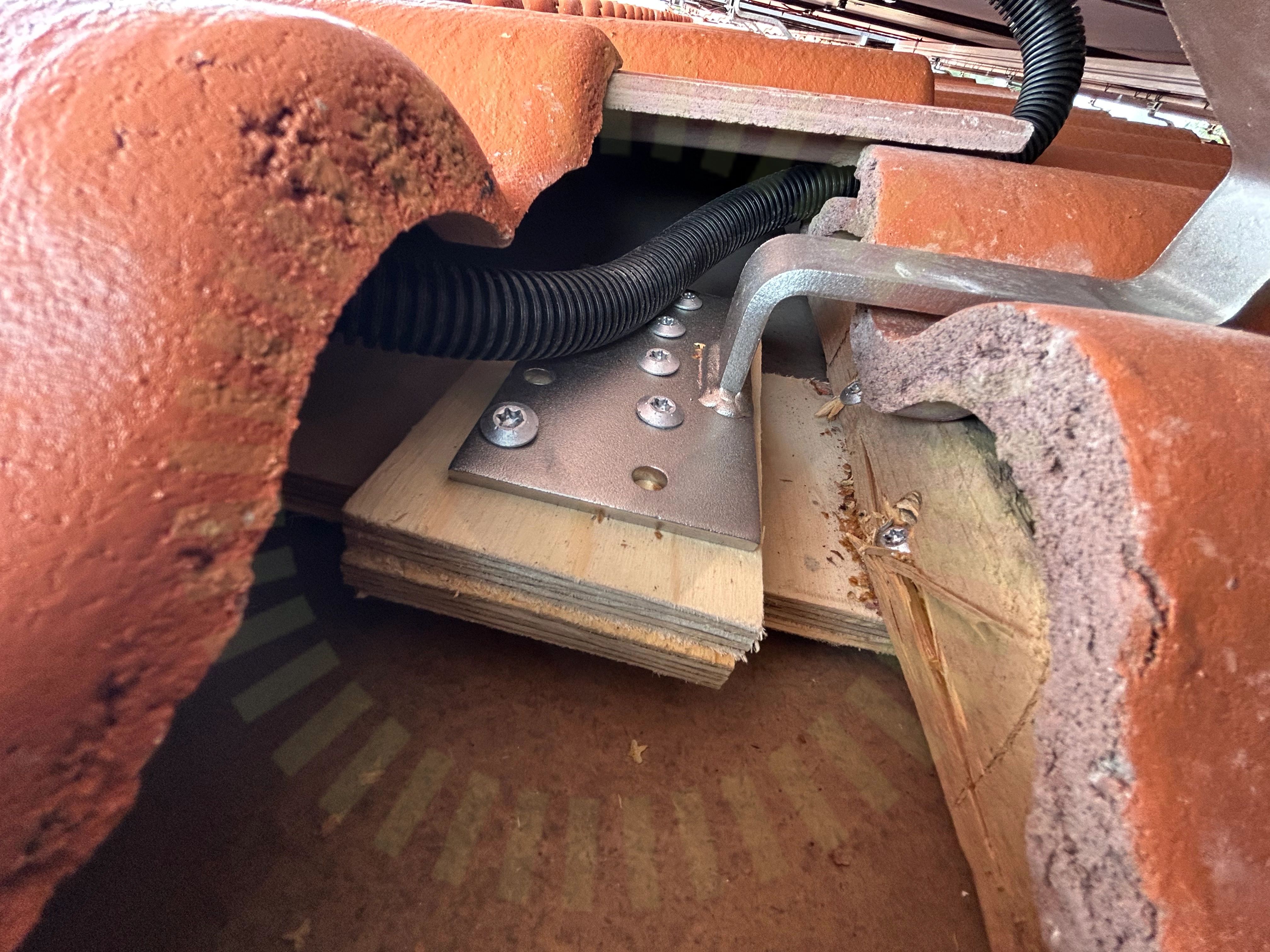

3.1 Infästning utanför takstol
Inte godkänd
Infästningar är inte fackmässigt utförda. Undermålig konstruktion är utförd mellan läkten som krokarna sen har skruvats i.

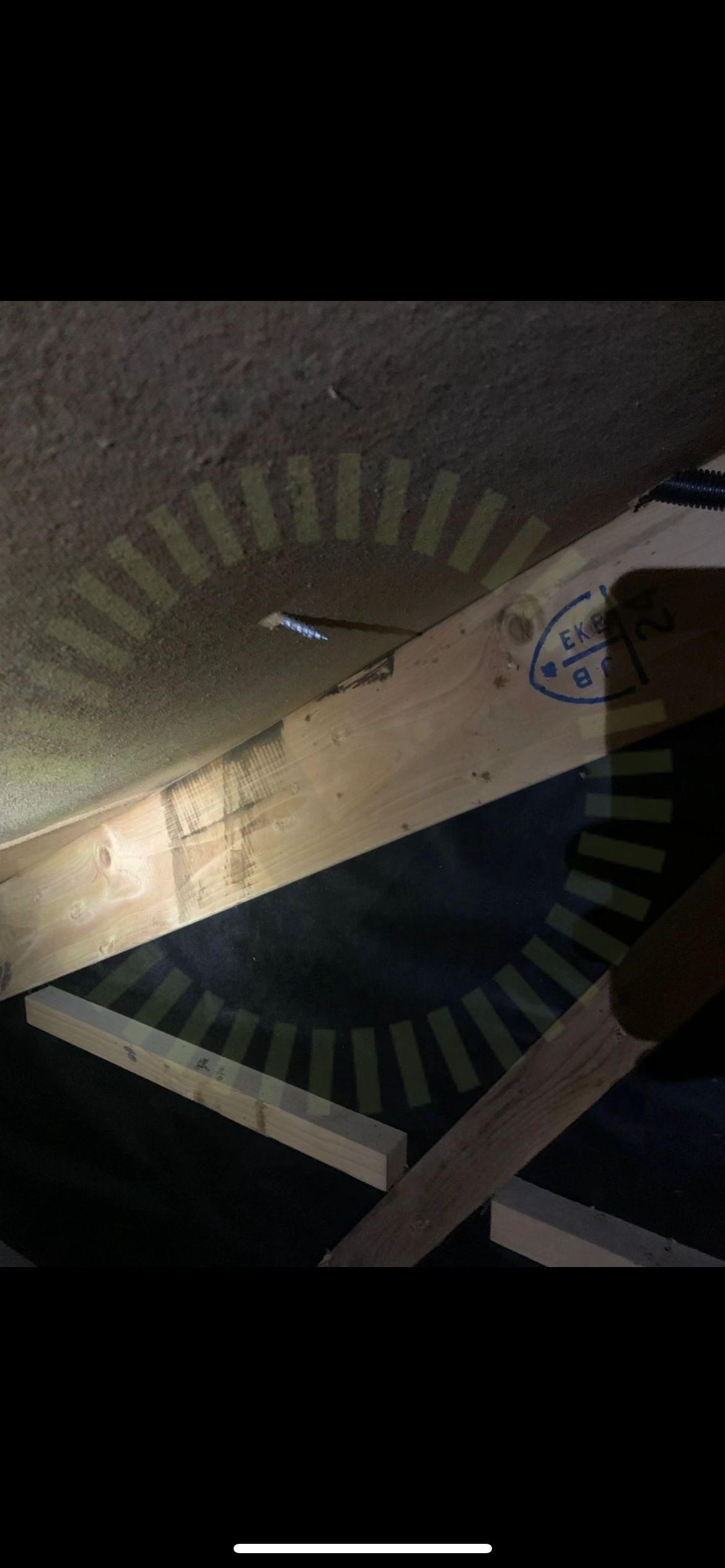

3.2 Skador
Inte godkänd
Skador noterade på taket runt installationen. Skruvar har tagit hål i masonitskivorna.

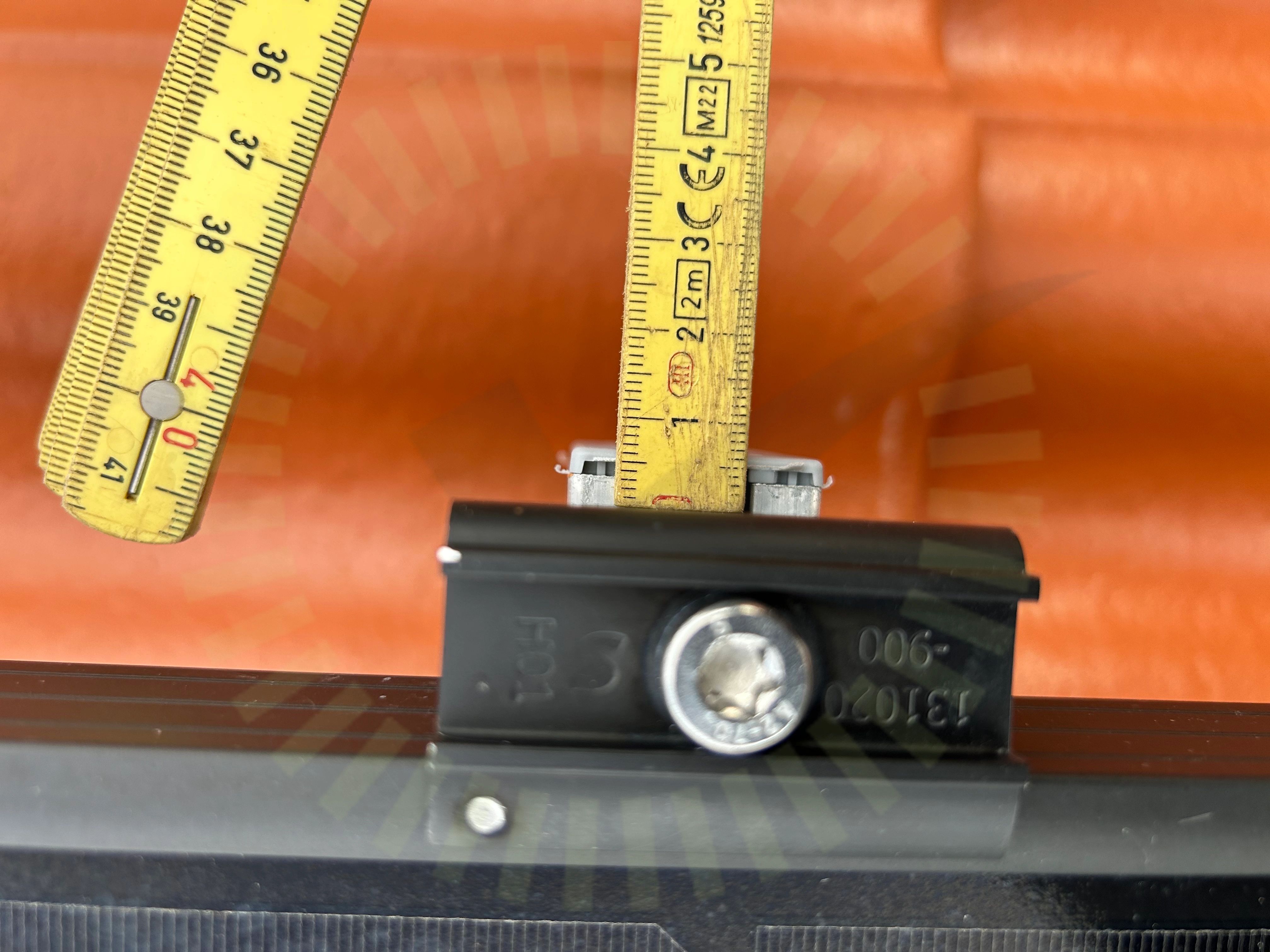

3.3 Skenans utstick för klämma
Inte godkänd
Skenan sticker ut för lite efter ändklämman.

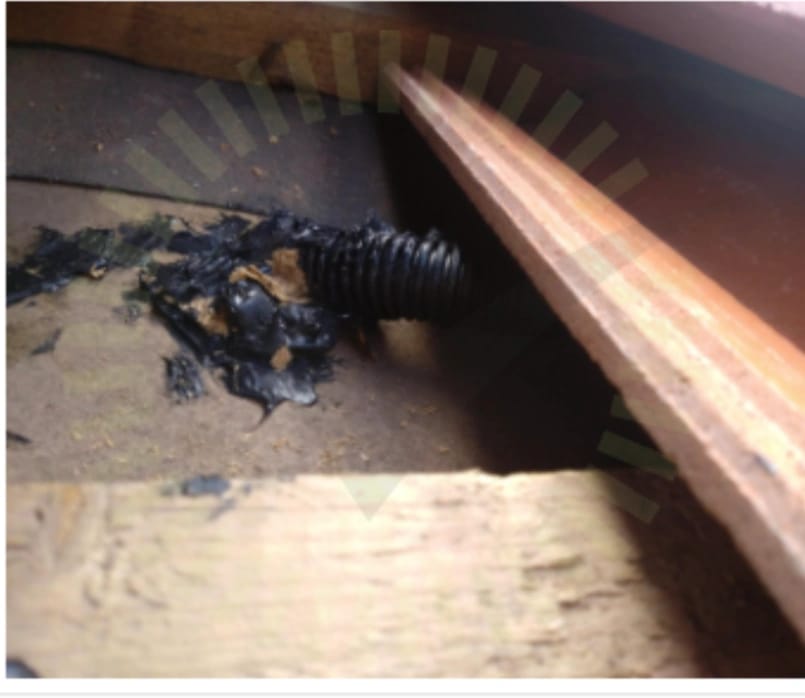

3.4 Takgenomföring
Inte godkänd
Takgenomföring är inte fackmässigt utförd. Bild från egenkontroll.
3.5 Takstolsinfästning
Inte godkänd
Skruvar är snett indragna i takstolen så att deras huvuden inte ligger korrekt mot basplattan. Kraften fördelas inte korrekt på skruvens huvud.
Godkända kontrollpunkter
19/24
Undercentral
Godkända kontrollpunkter
7/7
Varselmärkning
Godkända kontrollpunkter
5/5
Växelriktare
Anmärkningar
2/35
6.1 DC Kontakter
Inte godkänd
En av kontakterna är inte åtdragna i sin förskruvning.

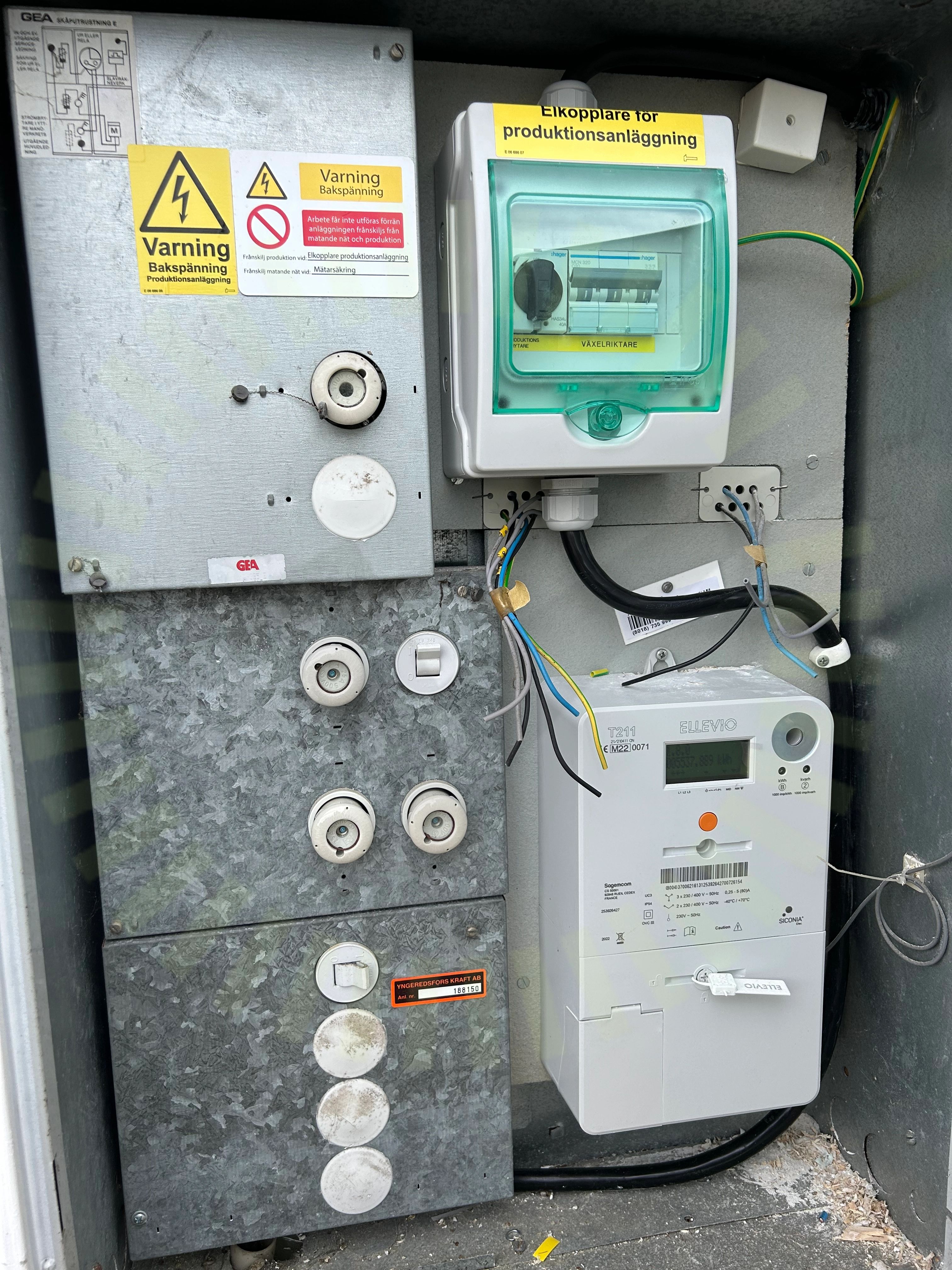

6.2 Dubbel matning
Inte godkänd
Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
