Institutet för Solenergikvalitet

Besiktningsrapport

9.7
x

Installation genom

DT Energi/Dalaträhus Energi AB

Datum

27 april 2023

Ort

LJUNGSKILE, Västra Götalands län
Klämmornas placering
Informering av solceller
Varning för likspänning
94% godkända6% ej godkända

Om installationen

PanelerPhonoSolar: PS-(395-415)M6H-18/VH
OptimerareSolarEdge: P650-P950
MontagesystemESDEC Lutande Panntak
VäxelriktareSolarEdge: SE12.5K-SE20K
DT Energi/Dalaträhus Energi AB

Installerad av DT Energi/Dalaträhus Energi AB som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande Panntak

Godkända kontrollpunkter

27/28
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/28
Takgenomföring

PhonoSolar: PS-(395-415)M6H-18/VH

Anmärkningar

2/16
Klämmornas placering

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Phono Solar Photovoltaic Module Installation manual (IEC) Ver EN-IM-IHC-20221111 Sida 8-9
Kontakter

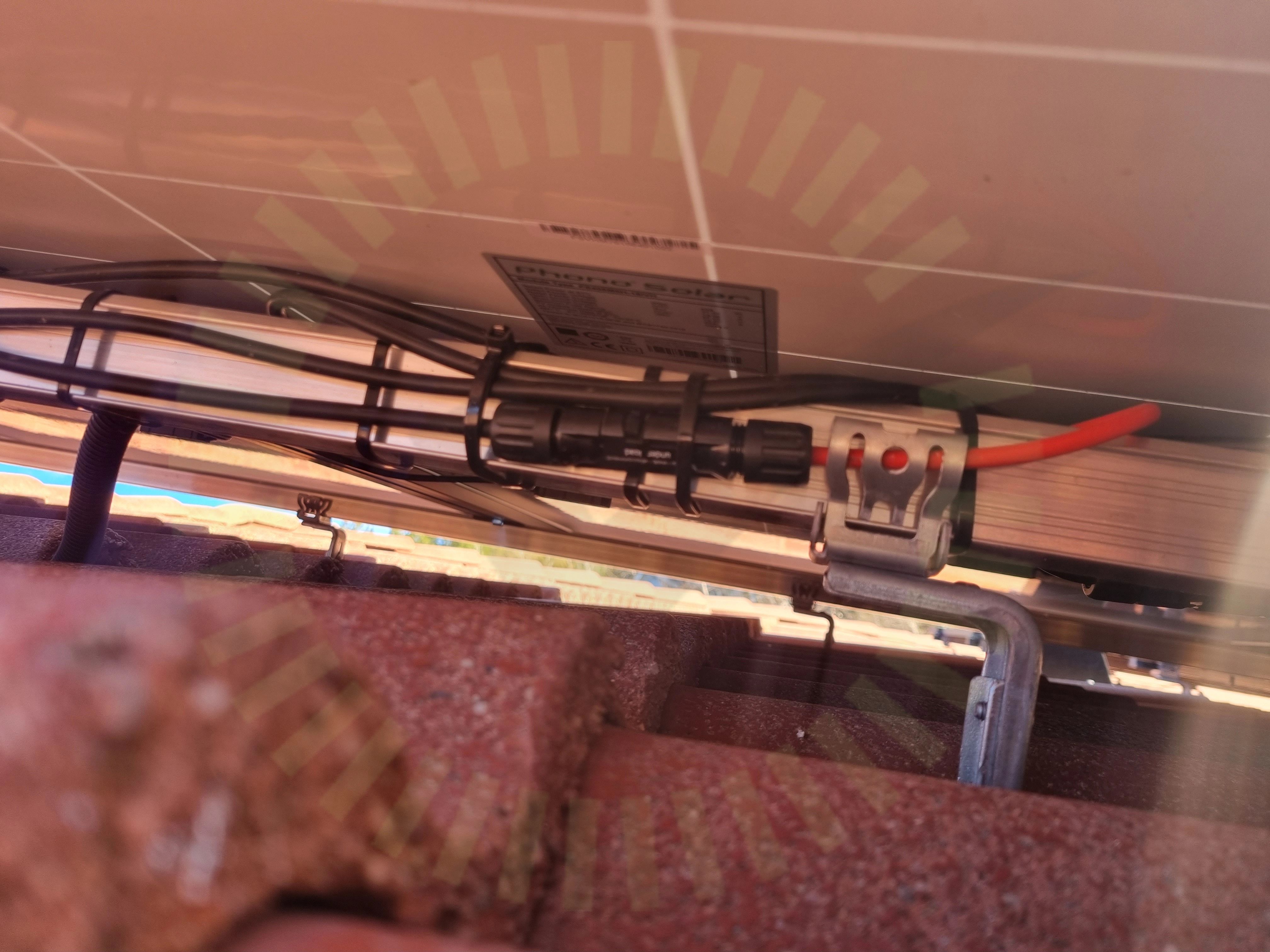

3.2 Kontakter

Inte godkänd

Buntband får inte placeras över kontakternas höljde.

Godkända kontrollpunkter

13/16
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/16
Strängförläggning

SolarEdge: P650-P950

Godkända kontrollpunkter

5/5
KompatibilitetKontakterOptimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: Placering

SolarEdge: SE12.5K-SE20K

Anmärkningar

4/36

5.1 Förskruvning

Inte godkänd

Förskruvning för antenn till växelriktaren är inte åtdragen.

Informering av solceller

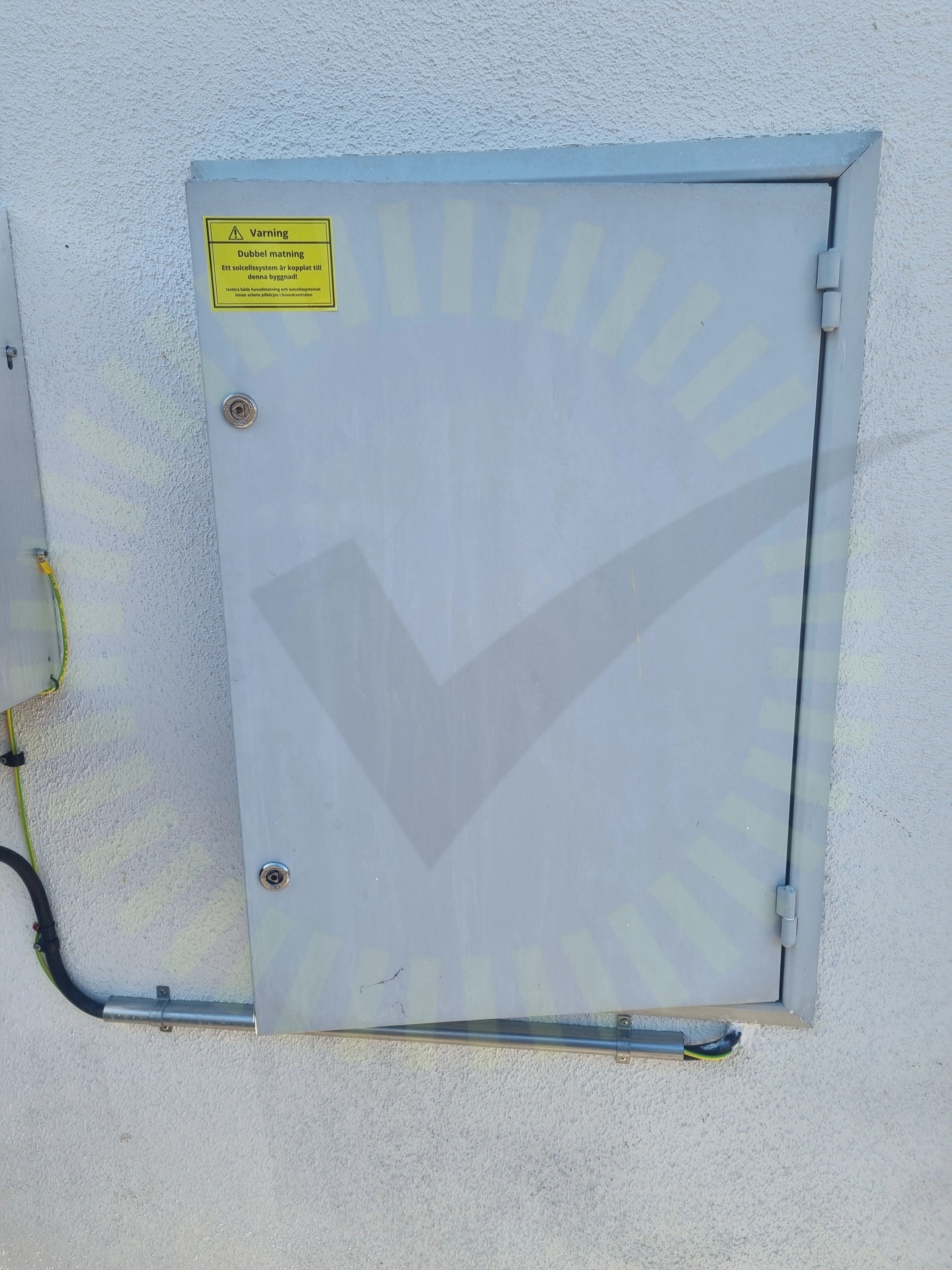

5.2 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Märkning

5.3 Märkning

Inte godkänd

Märkning saknas för säkring växelriktare

ELSÄK-FS 2022:1 (3 kap. 6 §)
Varning för likspänning

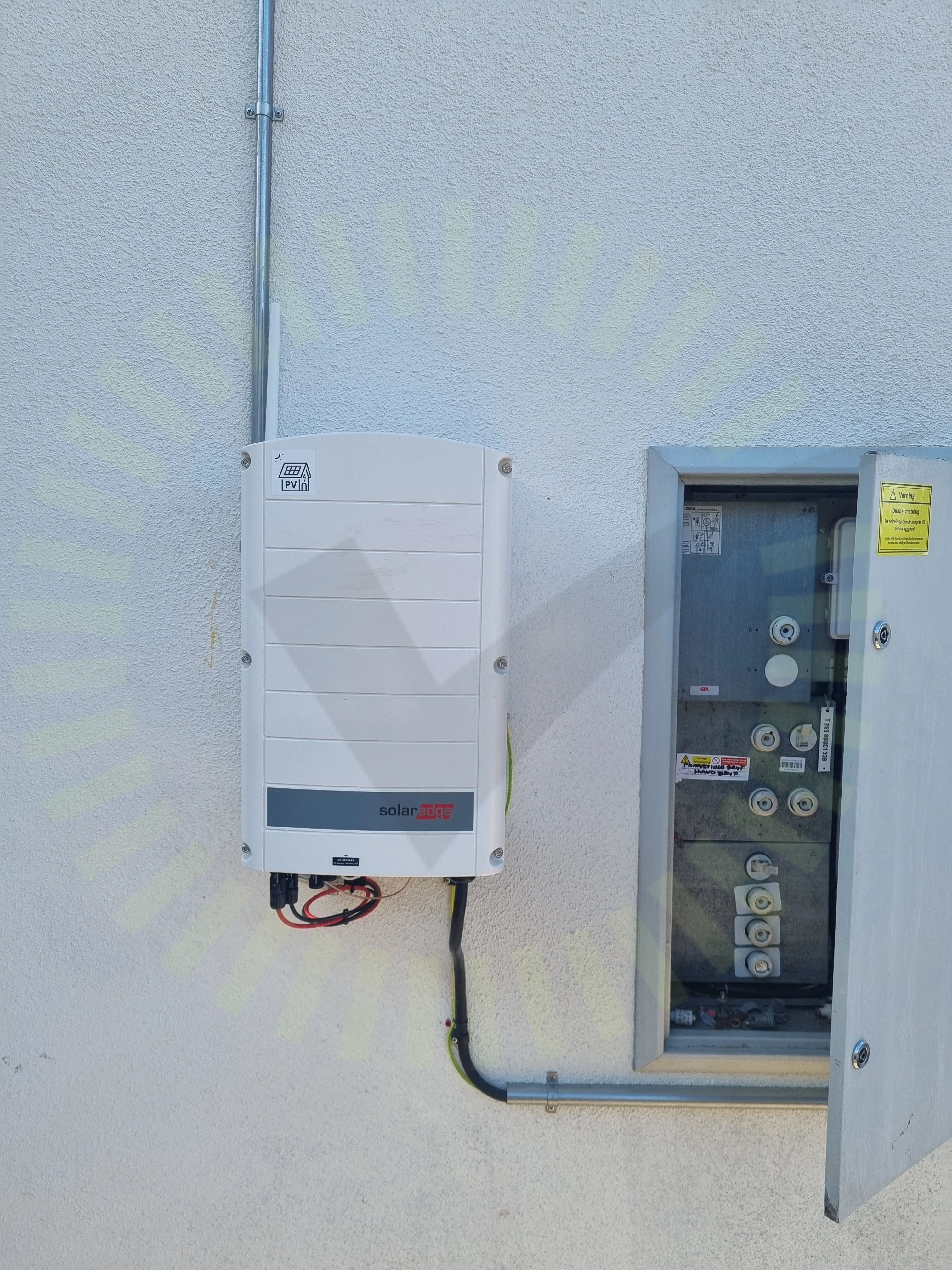

5.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

31/36
AC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareGenomföringarHuvudsäkringInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMätprotokoll DCSkadat kablageSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästTätningsinsattsUppskalad ledareVarning för backspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Ej tillgängligt vid besiktning

1/36
AC Anslutning Växelriktare
