Besiktningsrapport

8.7

Installation genom

Sesol

Datum

6 april 2023

Ort

Surahammar, Västmanlands län

Kopplingslåda

Underliggande takpanna

Skenskarvar

+ 7

88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörElmaterial: Kapsling

TillbehörHuawei: Smart Power Sensor

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: LUNA2000-5-15-S0

Anmärkningar

2/14

2.1 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Tillverkarens montageanvisningar

2.2 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

12/14

Avstånd till växelriktareBatteri PEInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd

Huawei: Smart Power Sensor

Godkända kontrollpunkter

1/1

Smartmätare

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

6/68

4.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

4.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

4.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi har inte ansluten PE punkt i chassi enligt tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 42-44

4.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

4.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

4.6 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

62/68

AC anslutning växelriktareAC anslutning växelriktareAC BöjradieAC BöjradieAC GenomföringarAC GenomföringarAC Kablage dimensioneringAC Kablage dimensioneringAC Kablage förläggningAC Kablage förläggningAC kablage skadaAC kablage skadaAC kablage skarp kantAC kablage skarp kantAvstånd till havAvstånd till havAvtalBakomliggande materialBakomliggande materialDC Genomföringar DC Genomföringar DC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skadaDC Kablage skadaDC Kablage skyddDC Kablage skyddDC Kontakter anslutningDC Kontakter anslutningDC Kontakter stressDC Kontakter stressDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktHuvudsäkringHuvudsäkringInformering av solcellerInfästningInfästningJordning av chassiKontakterKontakterLedare FastspändaLedare FastspändaMärkningMärkningPlaceringPlaceringSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästVarning för backspänningVentilationVentilation

Longi: LR5-54HPB 390-410M

Anmärkningar

1/17

5.1 Kopplingslåda

Inte godkänd

Kopplingslådor utsätts för dragbelastning.

Godkända kontrollpunkter

14/17

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringMellanrumPanelkablagets böjradiePunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

2/17

Förbindelse av kontakterKontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/1

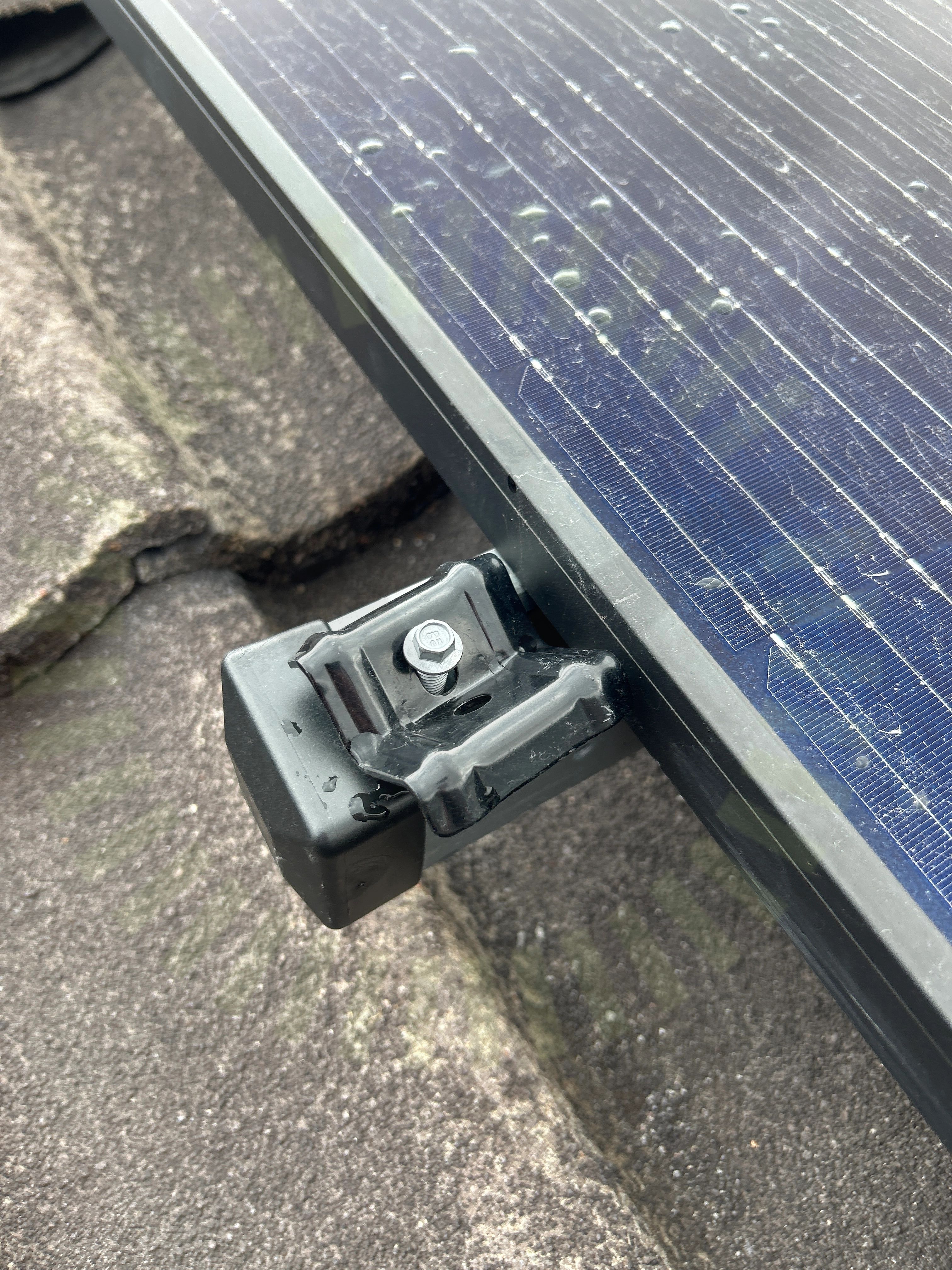

7.1 Ändklämmor

Inte godkänd

Ändklämman är inte åtdragen.

Tak 1, Weland Stål: Råspont

Anmärkningar

1/1

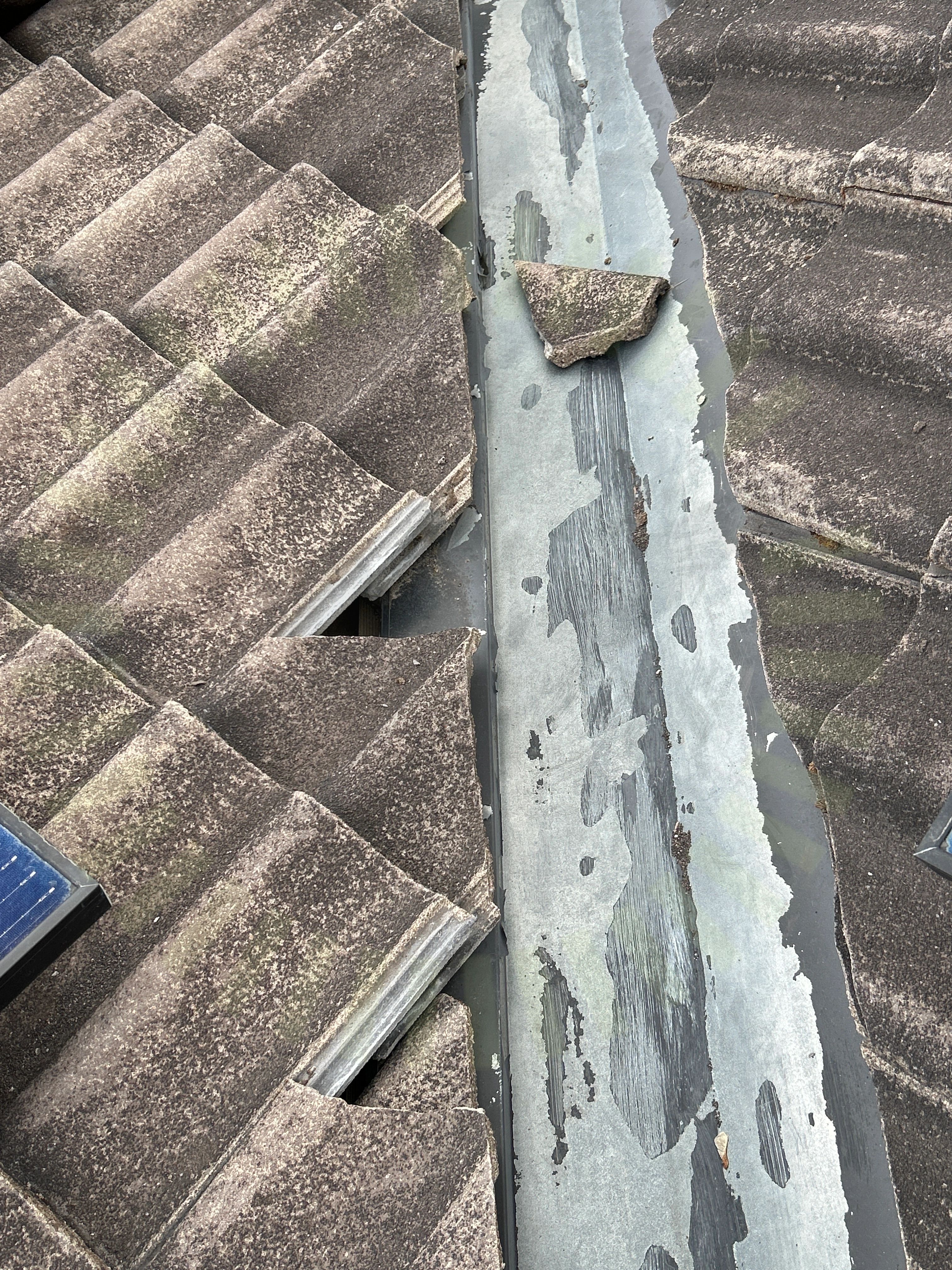

8.1 Takpannor

Inte godkänd

Flera trasiga takpannor noterade

Weland Stål: Råspont

Anmärkningar

6/22

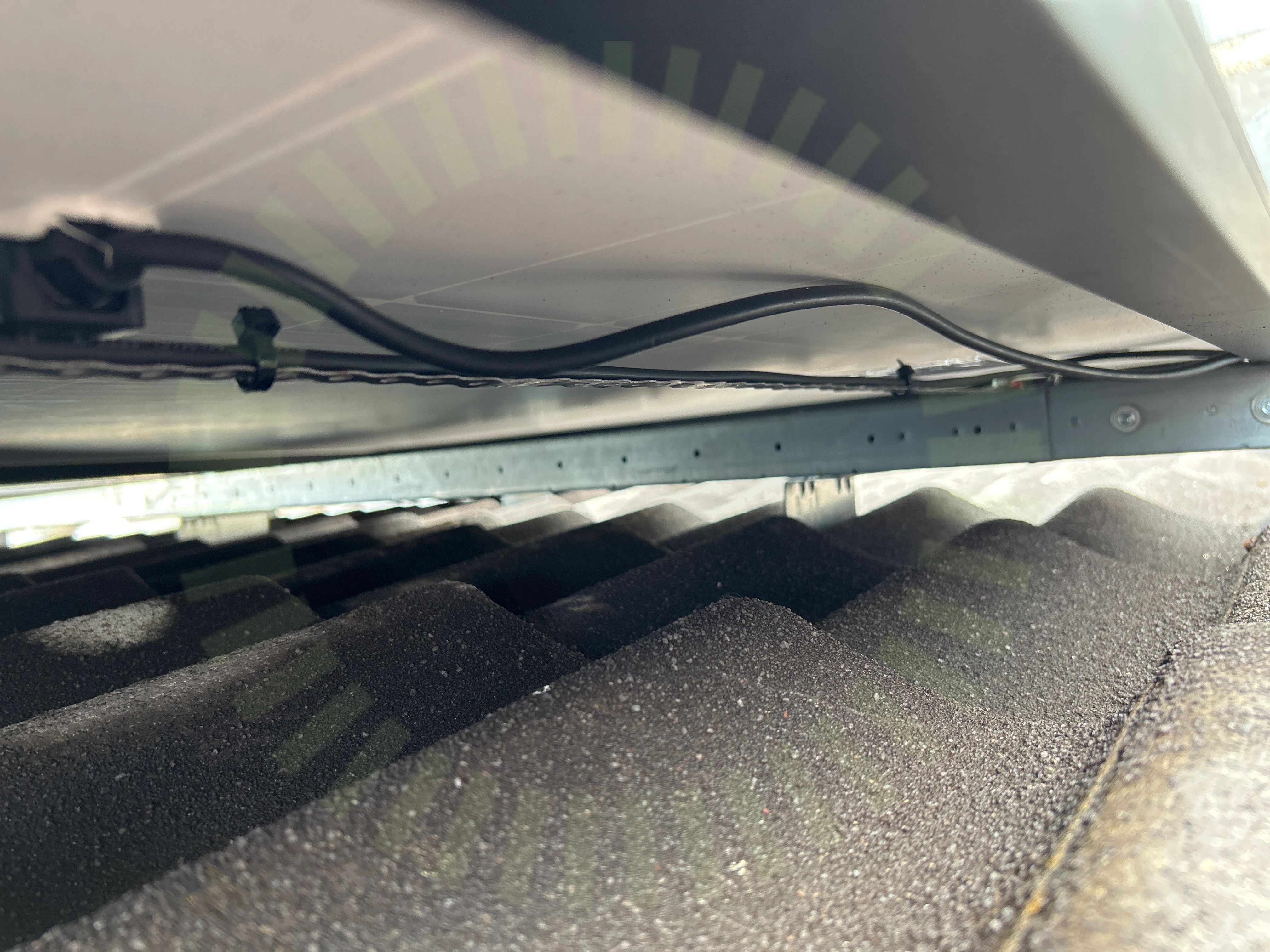

9.1 Kabeluppfästning

Inte godkänd

Kablar är monterade så att det finns risk att kablaget skadas över tid.

SS 436 40 00 (712.521.101 och 522.8.4)

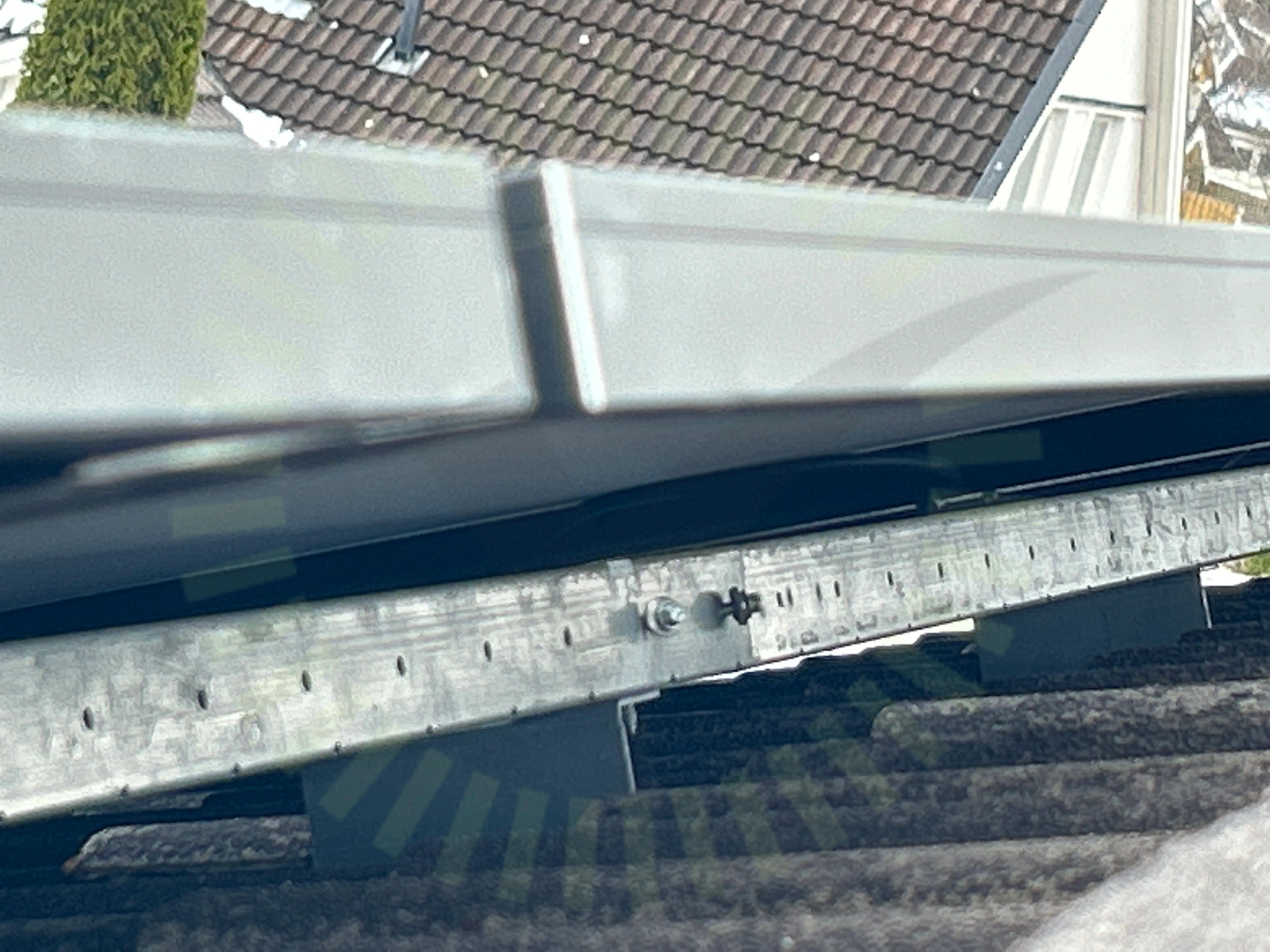

9.2 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

9.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen är inte fullständig.

Tillverkarens montageanvisningar

9.4 Takkrokarnas CC

Inte godkänd

Godkända avstånd mellan infästningarna framgår inte i lastberäkningen. Högsta uppmätta avstånd 120cm(cc).

MA5102 Sid 1 (1) | Version 3 - 221101

9.5 Underbyggnad

Inte godkänd

Infästningarnas tryck- och lyftkraft framgår inte i lastberäkningen.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

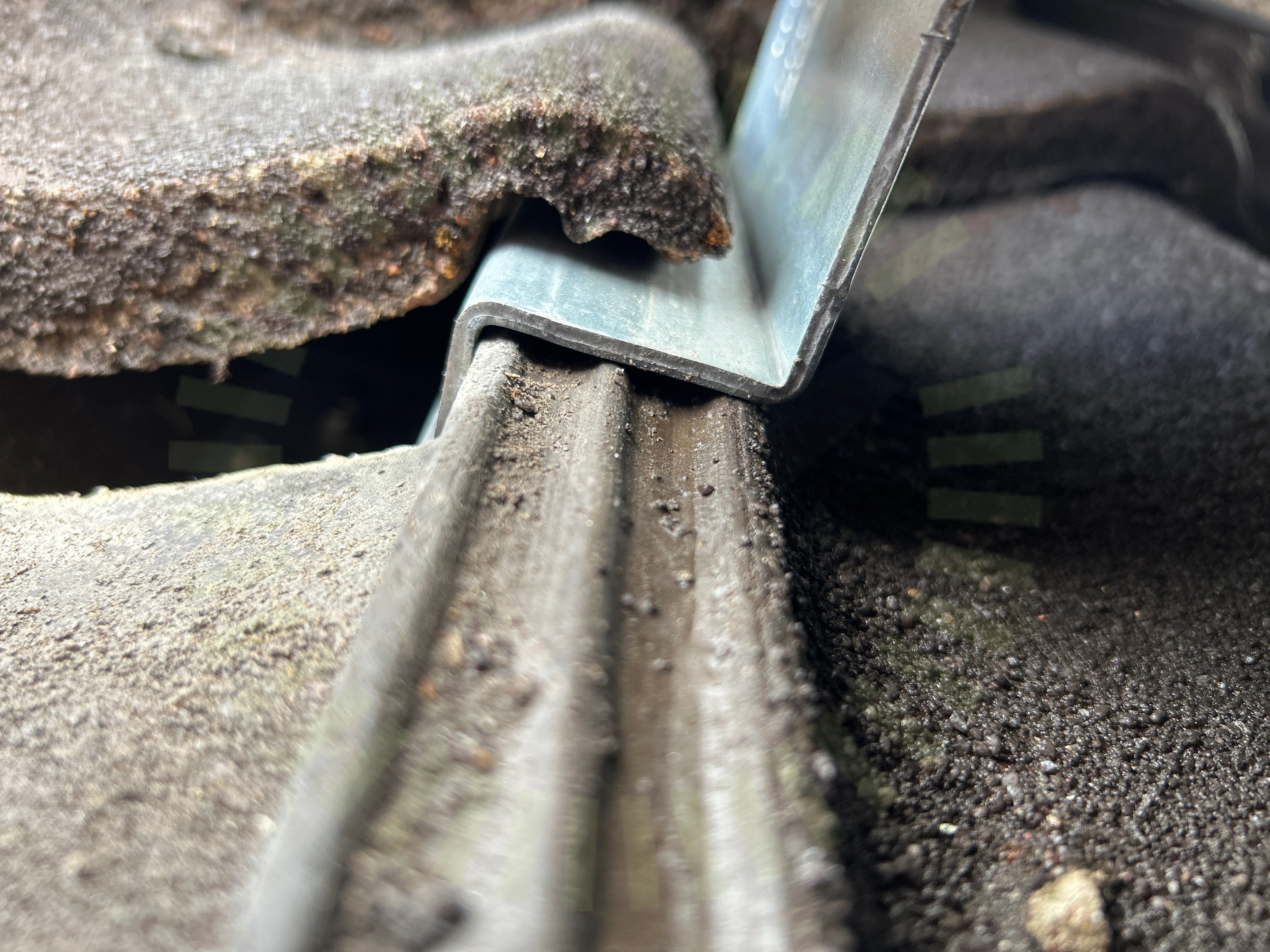

9.6 Underliggande takpanna

Inte godkänd

Infästningar trycker mot underliggande takpannor.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

15/22

DC kabel förläggningFrämmande materialKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningShimsSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/22

Takgenomföring
