Besiktningsrapport

9.0

Installation av

Sesol

Datum

16 februari 2024

Ort

Abbekas, Skåne län

Kopplingslåda böjradie

CC mått Infästning

Kabeluppfästning

+ 1

93% godkända

7% ej godkända

Om installationen

Paneler

Eurener: MEPV 144 HALF-CUT 450-460W

Montagesystem

Nordmount: Falsad/Klickplåt

Växelriktare

SunGrow: SH5-10RT

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av Sesol som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Eurener: MEPV 144 HALF-CUT 450-460W (14)Tak 1, Nordmount: Falsad/Klickplåt (23)Undercentral (8)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Eurener: MEPV 144 HALF-CUT 450-460W

Anmärkningar

1/14

3.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

10/14

Dräneringshål

Föremål mot bakstycke

Klämmornas överlappning

Panelkablaget böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Ej tillgängligt vid besiktning

3/14

Förbindelse av kontakter

Kontaktdon

Stress på kontakter

Tak 1, Nordmount: Falsad/Klickplåt

Anmärkningar

2/19

4.1 CC mått Infästning

Inte godkänd

Falsklämmorna är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd.

Snö- och vindlastberäkning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

17/19

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans kontakt med tak

Klämmans placering i skena

Klämmornas överlappning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Snö- och Vindlastberäkning

Säkerhetsavstånd

Val av klämma

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

5/5

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

1/4

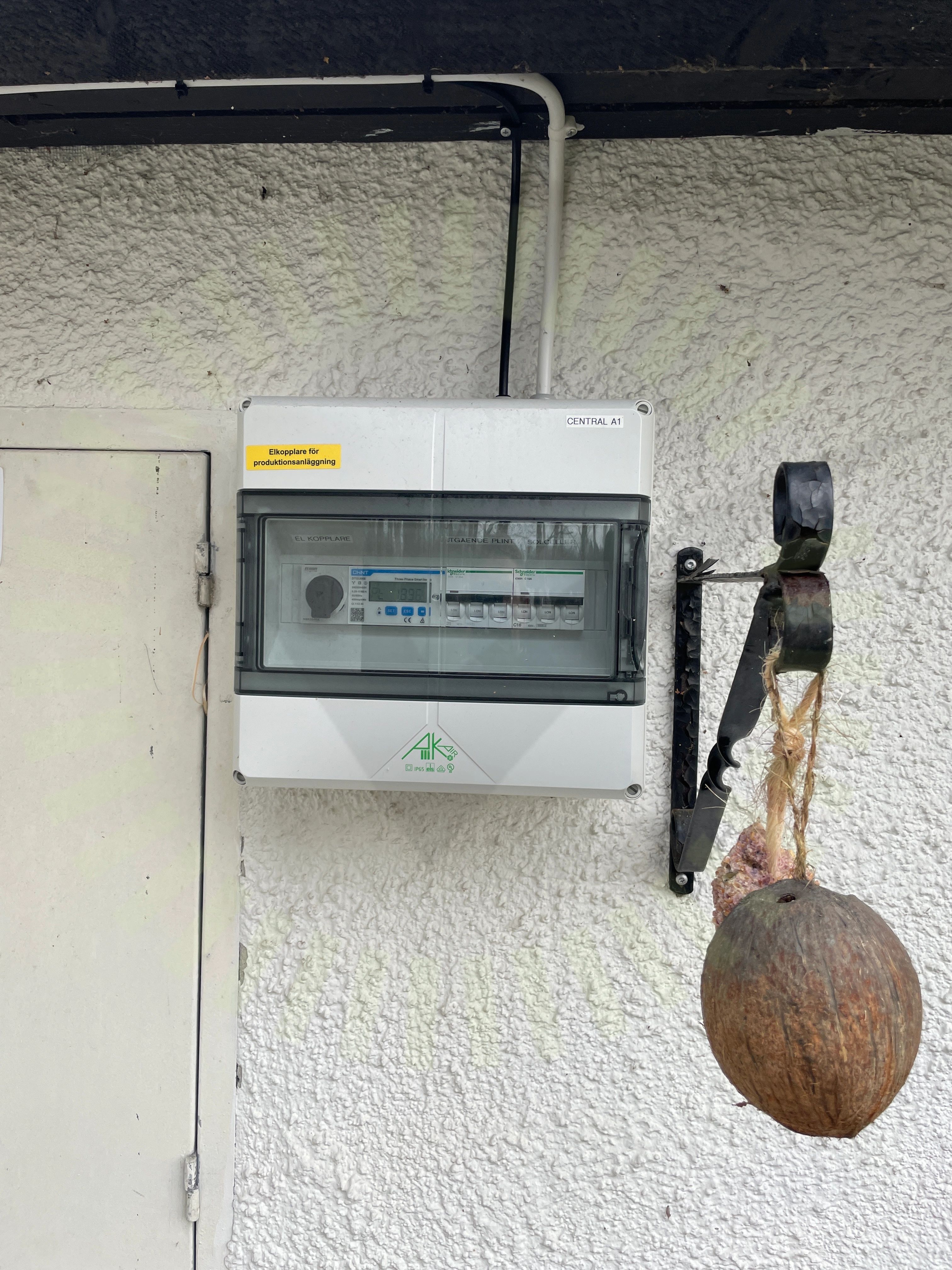

6.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/4

Informering av solceller

Missvisande varselmärkning

Varning för likspänning

Växelriktare

Anmärkningar

1/36

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

Godkända kontrollpunkter

35/36

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
