3.1 Anslutning av ledare
Inte godkändKabelns ytterhölje är klämd i plint.
Besiktningsrapport
9.0
Installation genom
SolNord AB
Datum
22 september 2023
Ort
Staffanstorp, Skåne län
91% godkända9% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareGroWatt: MOD 3-10KTL3-XH
BatteriGrowatt ARK XH Battery System
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: EASTRON: SDM630
Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Growatt ARK XH Battery System
Godkända kontrollpunkter
7/7AvståndFastsäkring av produktKommunikationKontakterOmgivningstemperaturPEVäderskydd
GroWatt: MOD 3-10KTL3-XH
Anmärkningar
2/39
3.2 Förskruvning
Inte godkändVäxelriktarens förskruvning är för stor för vald kabel. Man har tejpat för att få den att passa bättre vilket inte är korrekt.
Godkända kontrollpunkter
37/39AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Longi: LR5-54HPB 390-410M
Godkända kontrollpunkter
13/17Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramÖverlappning
Ej tillgängligt vid besiktning
4/17Förbindelse av kontakterKontaktdonStress på kontakterSträngförläggning
Smartmätare: EASTRON: SDM630
Godkända kontrollpunkter
1/1Smartmätare
Säkerhetsbrytare AC
Godkända kontrollpunkter
8/8AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan
Weland Stål: Råspont
Anmärkningar
6/22

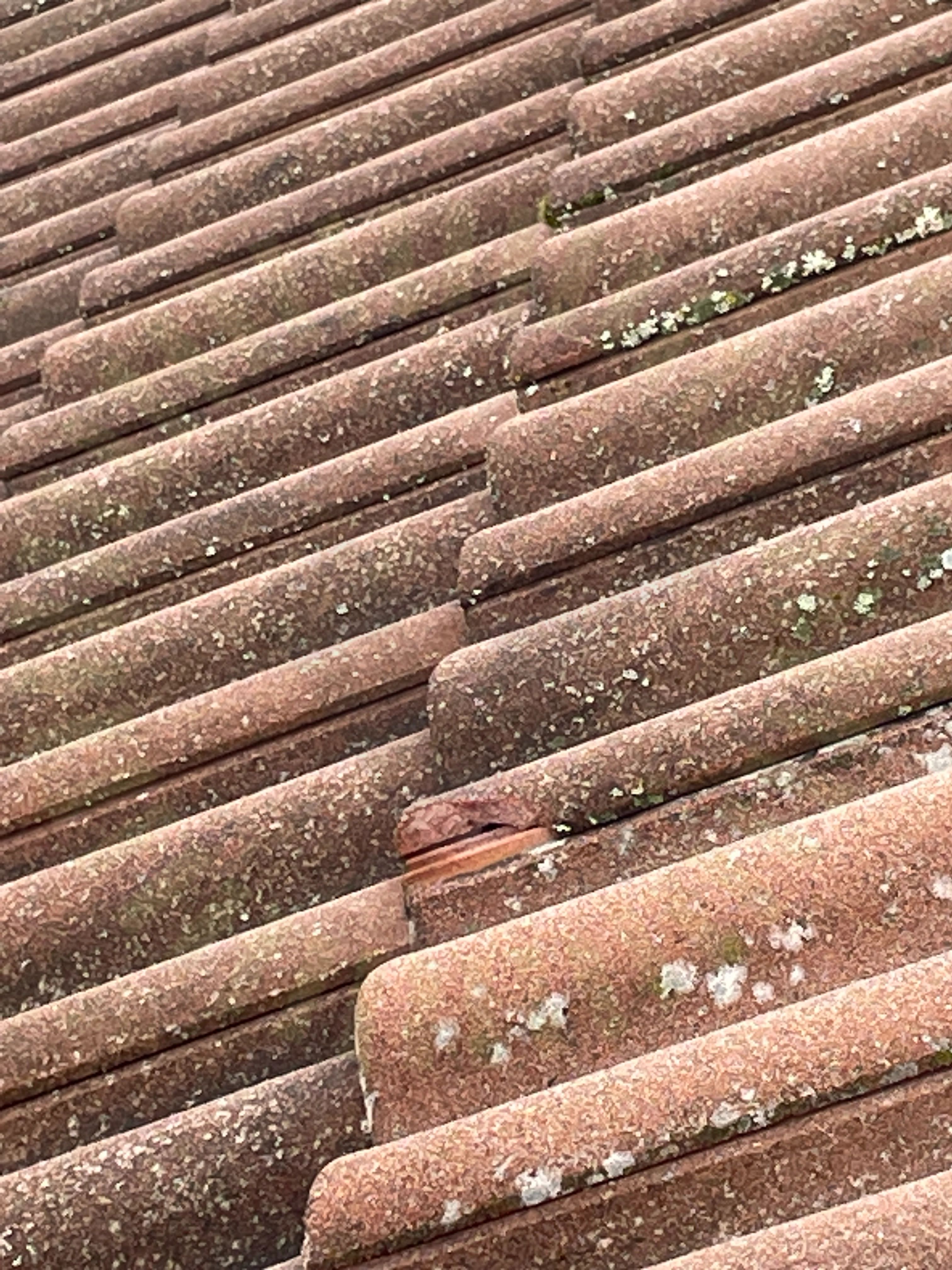

7.1 Skador
Inte godkändSkador noterade på taket runt installationen.
7.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

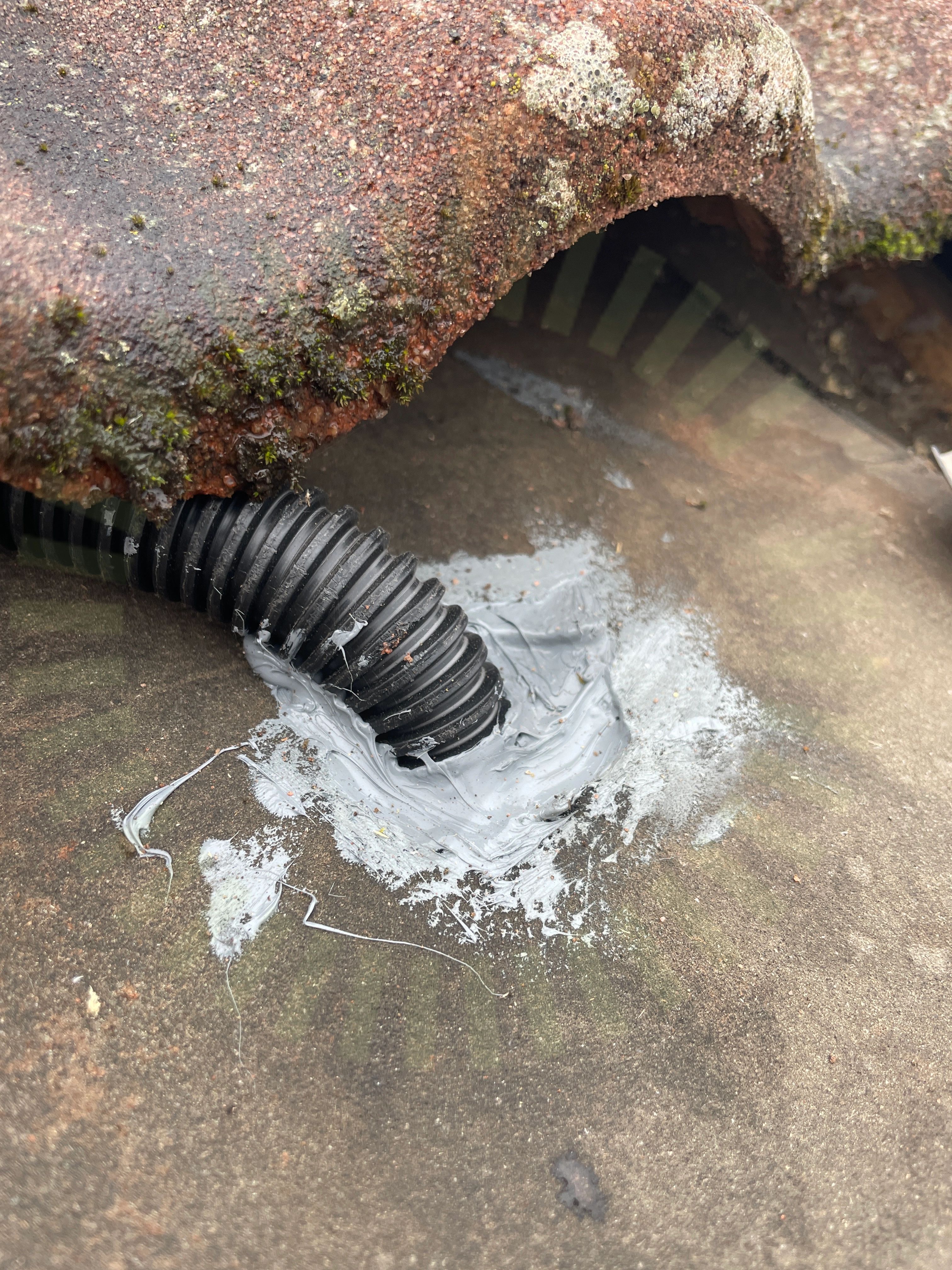

7.3 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
7.4 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Saknar skruv.
MA5102 Sid 1 (1) | Version 3 - 221101
7.5 Snö- och Vindlastberäkning
Inte godkändInmatade värden i lastberäkningen stämmer inte med verkligheten. Lutning på tak stämmer inte överens med lastberäkning.
Tillverkarens montageanvisningar
7.6 Underbyggnad
Inte godkändRåspont är för klen för den beräknade lasten. Komplettering med fler infästningar behövs. Klarar ej av tryckkraften.
Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)
Godkända kontrollpunkter
16/22DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkenornas infästningSkenornas överhängSkenors avstånd till varandraTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
