2.1 Tillförlitligt fäst
Inte godkändDelar av märkningen sitter inte tillförlitligt fast.
Besiktningsrapport
5.8
Installation genom
Telge Energi
Datum
3 maj 2022
Ort
Nykvarn, Stockholms län
73% godkända27% ej godkända
Om installationen
PanelerQCells: Q.PEAK DUO-G8
MontagesystemS-FLEX: Panntak
VäxelriktareSAJ: R5-10K-T2
TillbehörElmaterial: Kapsling
Installerad av Telge Energi som har ett lågt snittbetyg på 7.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Kapsling
Godkända kontrollpunkter
8/8BrytareBöjradieFörskruvningarInfästningIP-KlassningPlaceringTermisk påverkanYttre påverkan
Varselmärkning
Anmärkningar
1/5Godkända kontrollpunkter
4/5Informering av solcellerMärkningVarning för backspänningVarning för likström
Villa, QCells: Q.PEAK DUO-G8
Anmärkningar
4/14

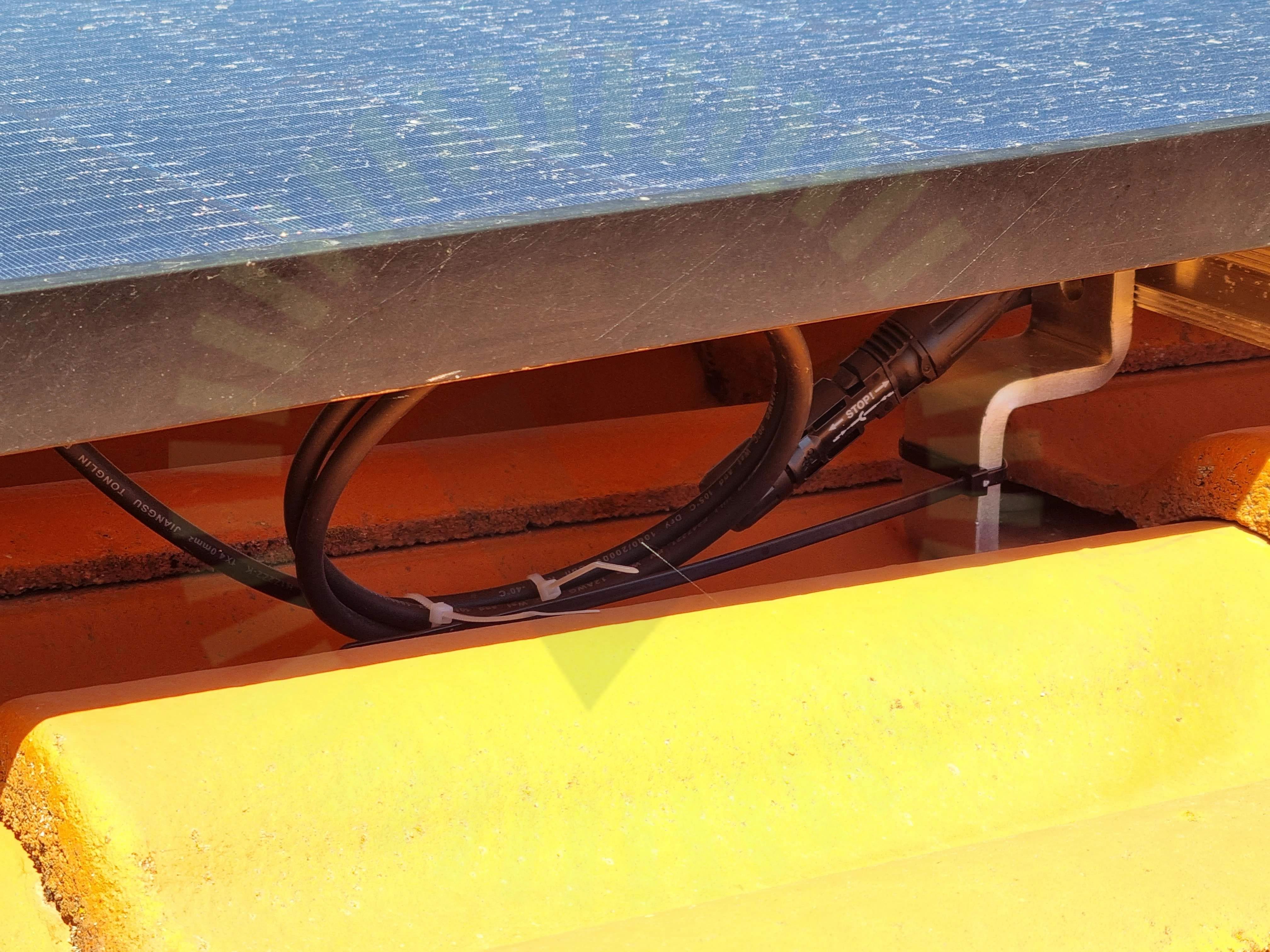

3.1 Dragavlastade
Inte godkändKablage hänger utan uppfästning. Kommer utsättas för drag vid ex.snö.
SS 436 40 00 (522.8.3)

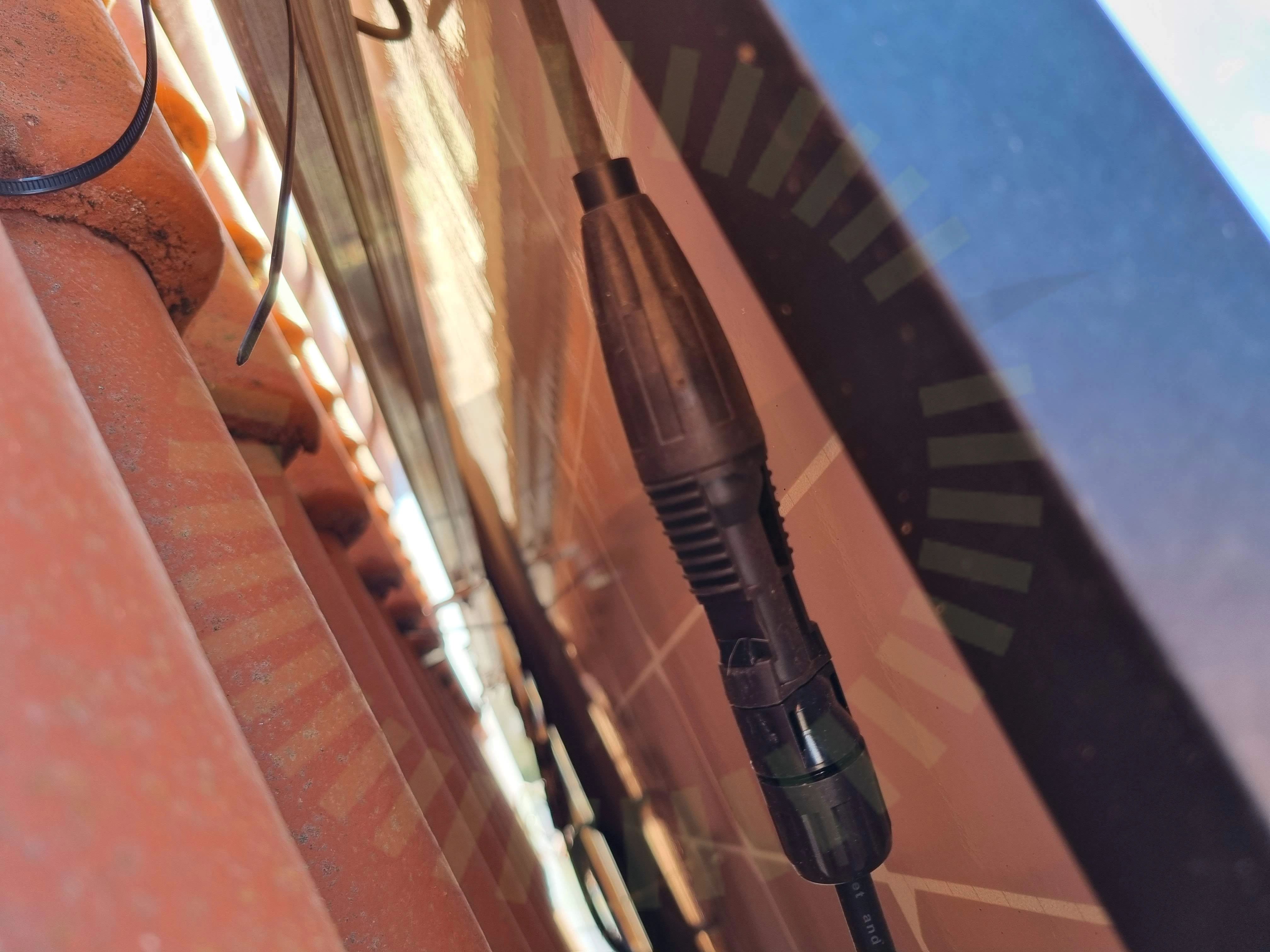

3.2 Förbindelse av kontakter
Inte godkändKontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.
SS 436 40 00 (712.526.1)

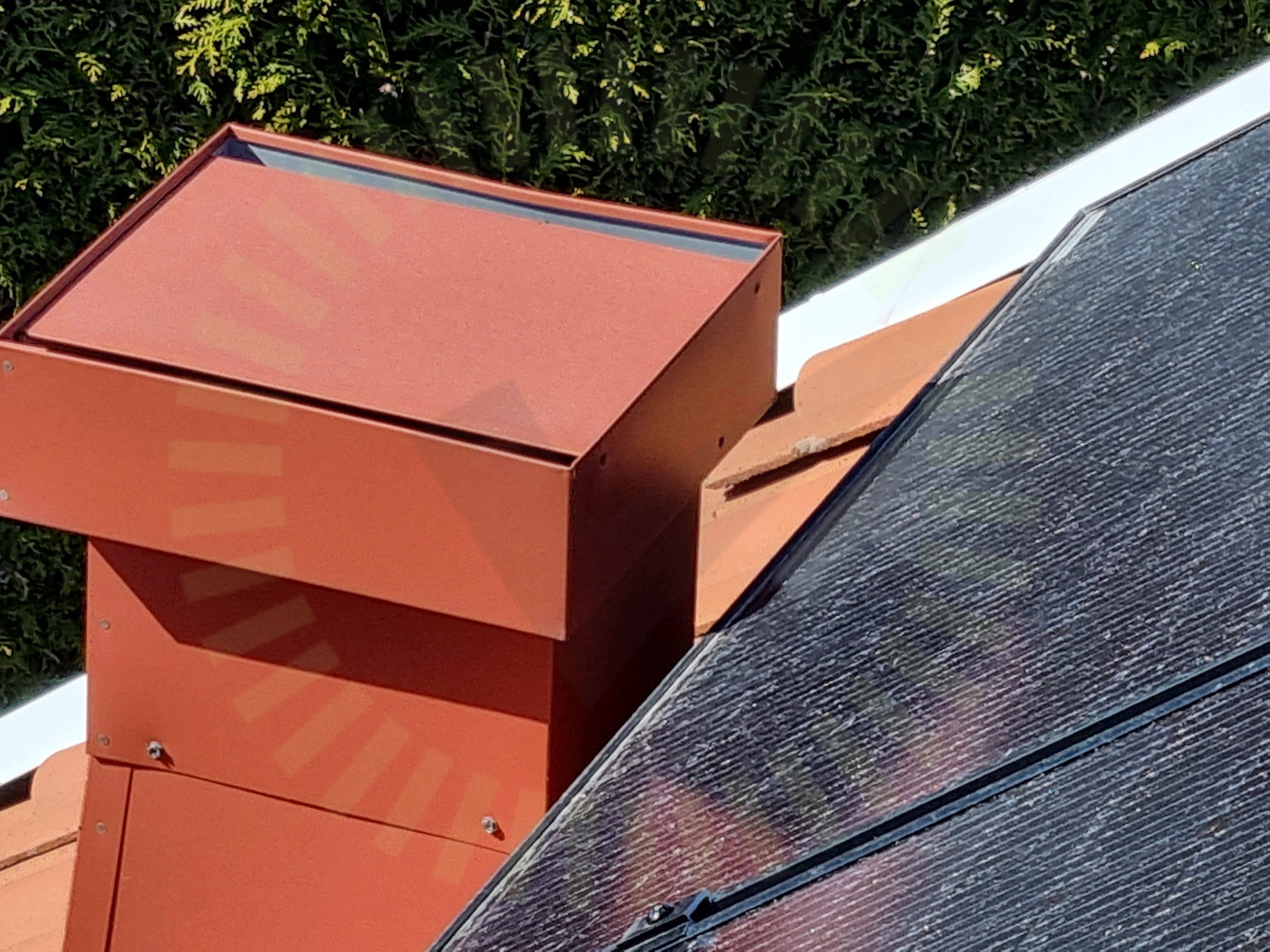

3.3 Skugga
Inte godkändPanelen är placerad i permanent skugga. Tillverkaren tillåter inte att panelen placeras i permanent och/eller regelbunden skugga.
Tillverkarens anvisningar
3.4 Strängförläggning
Inte godkändDC kablage är förlagt med ett mellanrum som skapar en loop på taket.
SEK 457. Sida 15
Godkända kontrollpunkter
10/14DräneringshålFöremål BakstyckeHöjdskillnadKlämmornas placeringKlämmornas storlekKlämmornas överlappningLutningPanel separeradeSkadorSpänningar
Villa, S-FLEX: Panntak
Anmärkningar
11/20

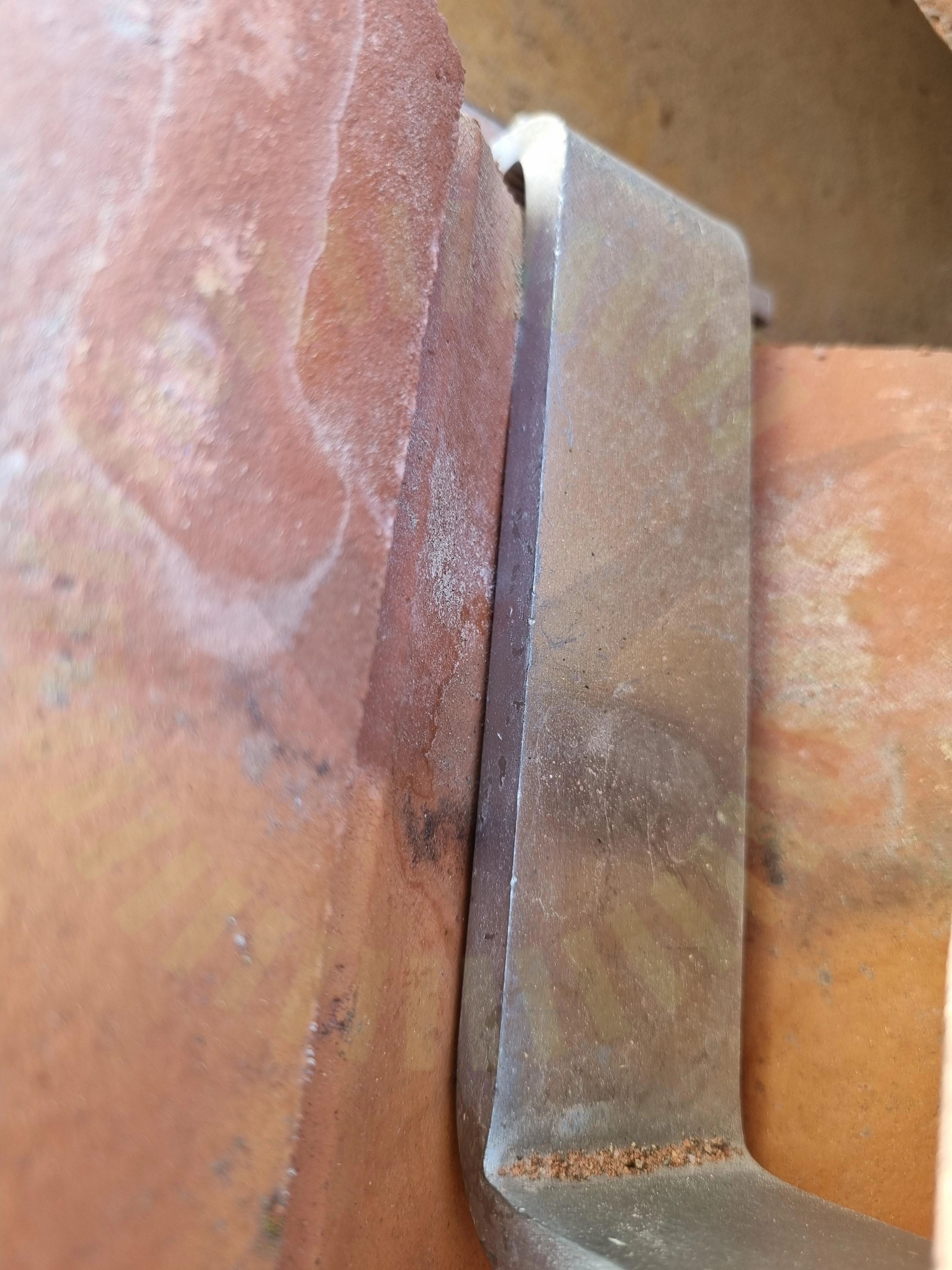

4.1 Infästning: Avstånd panna
Inte godkändTakkrokar ligget mot den underliggande takpannan.
Tillverkarens anvisningar

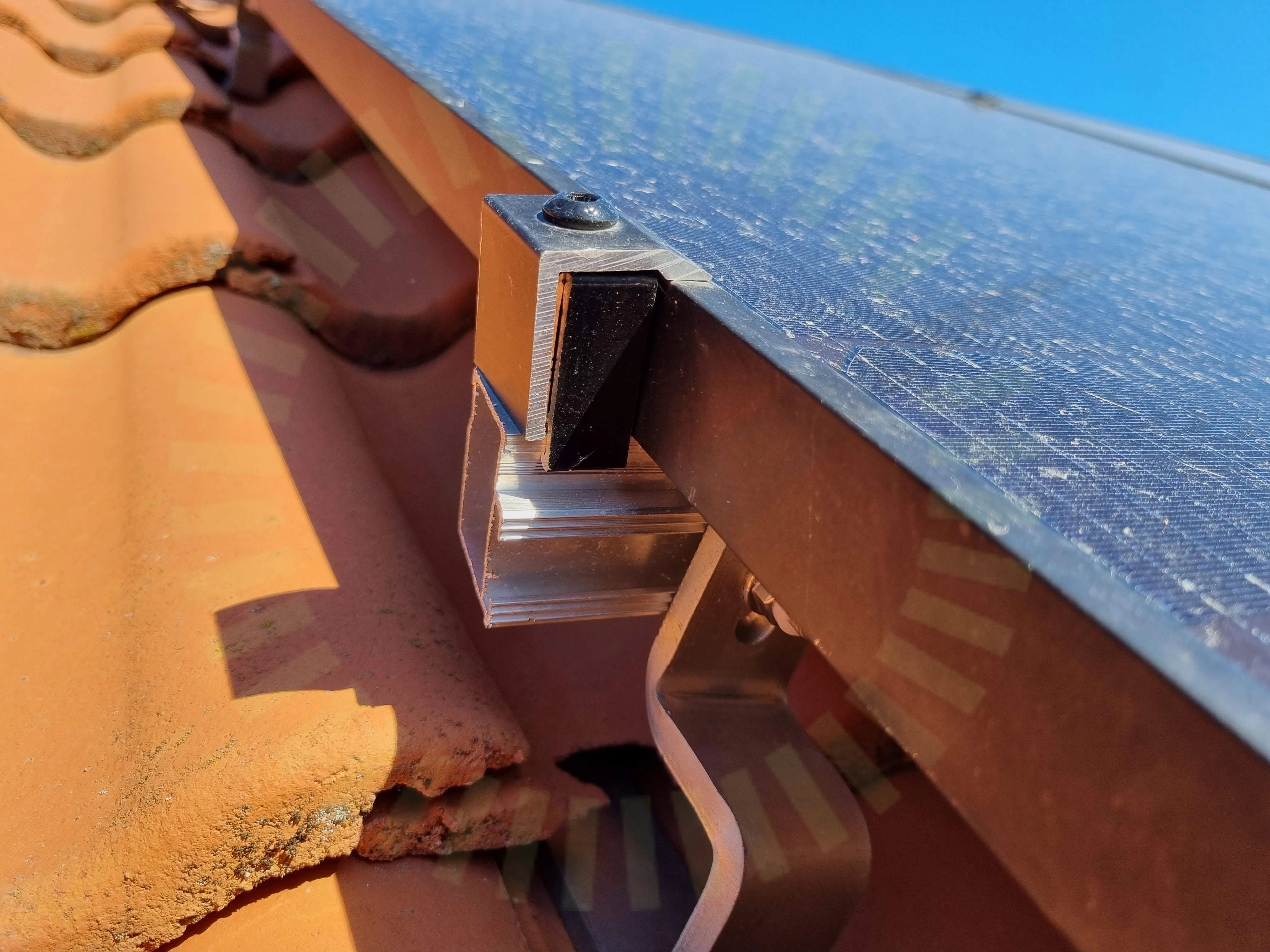

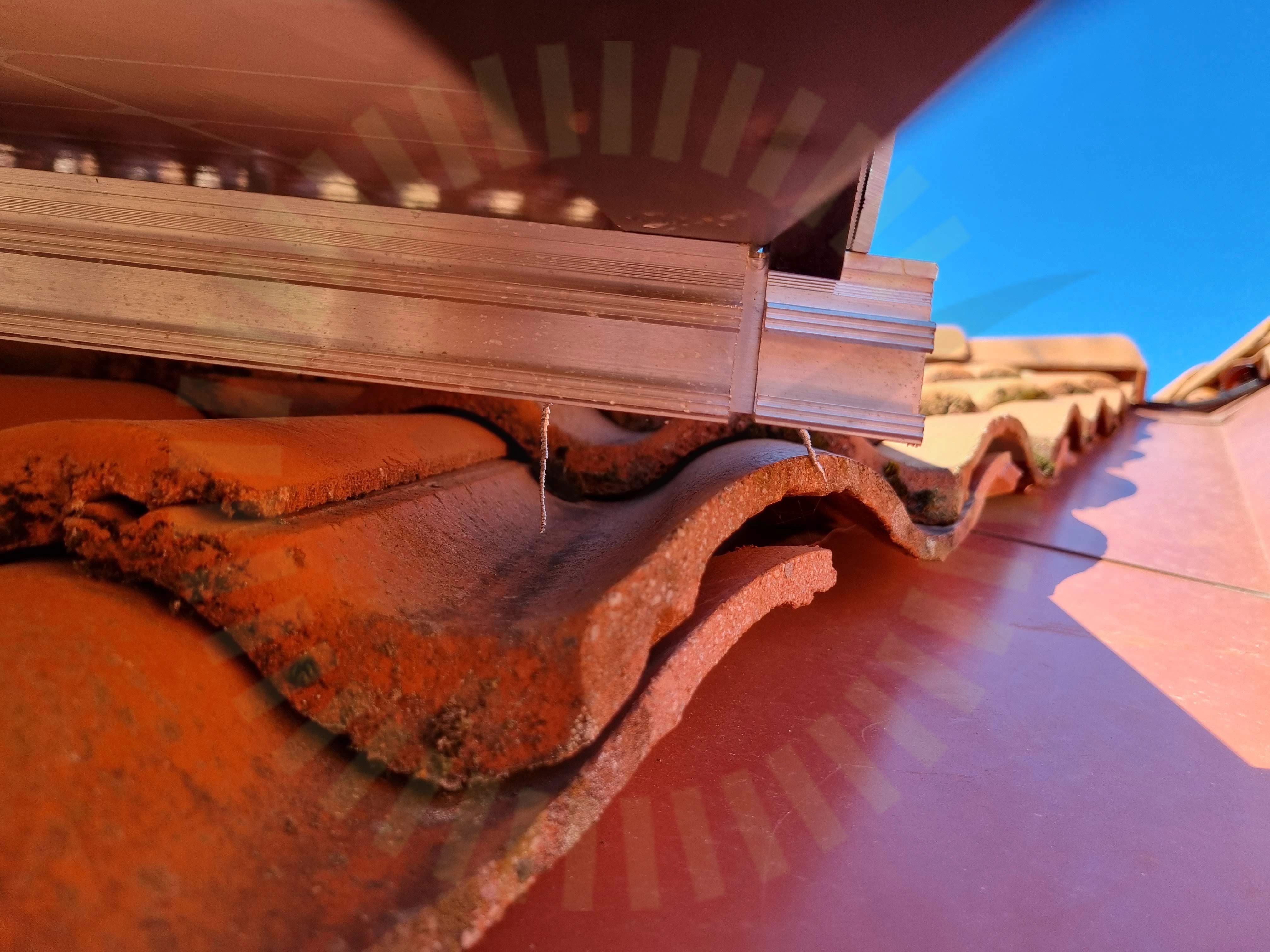

4.2 Fästen: Slutfäste
Inte godkändPanelens slutfäste är inte installerat enligt tillverkarens anvisningar. Skenan måste sticka ut minst 35 mm.
Tillverkarens anvisningar
4.3 Infästning: CC mått
Inte godkändLastberäkning saknas. Mått kontrolleras mot överlämnad lastberäkning.
Tillverkarens anvisningar

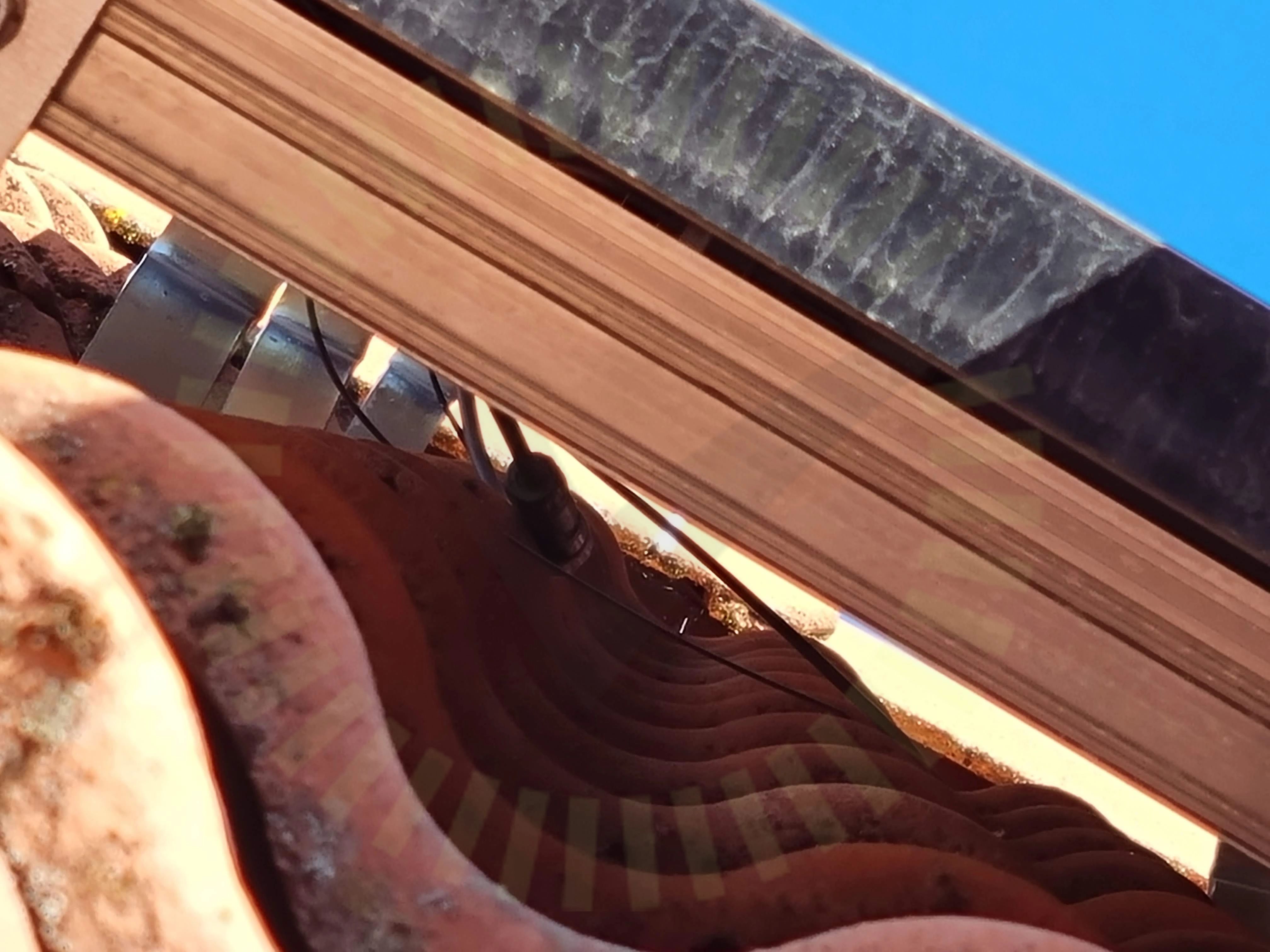

4.4 Kabeluppfästning
Inte godkändKablar är monterade så att det finns risk att kablaget skadas över tid.
SS 436 40 00 (712.521.101 och 522.8.4)
4.5 Infästning: Infästning Takstol
Inte godkändInfästningar är inte utförda enligt tillverkarens anvisningar. En planka är satt mellan bärläkten där kroken sen sitter monterad.
Tillverkarens anvisningar

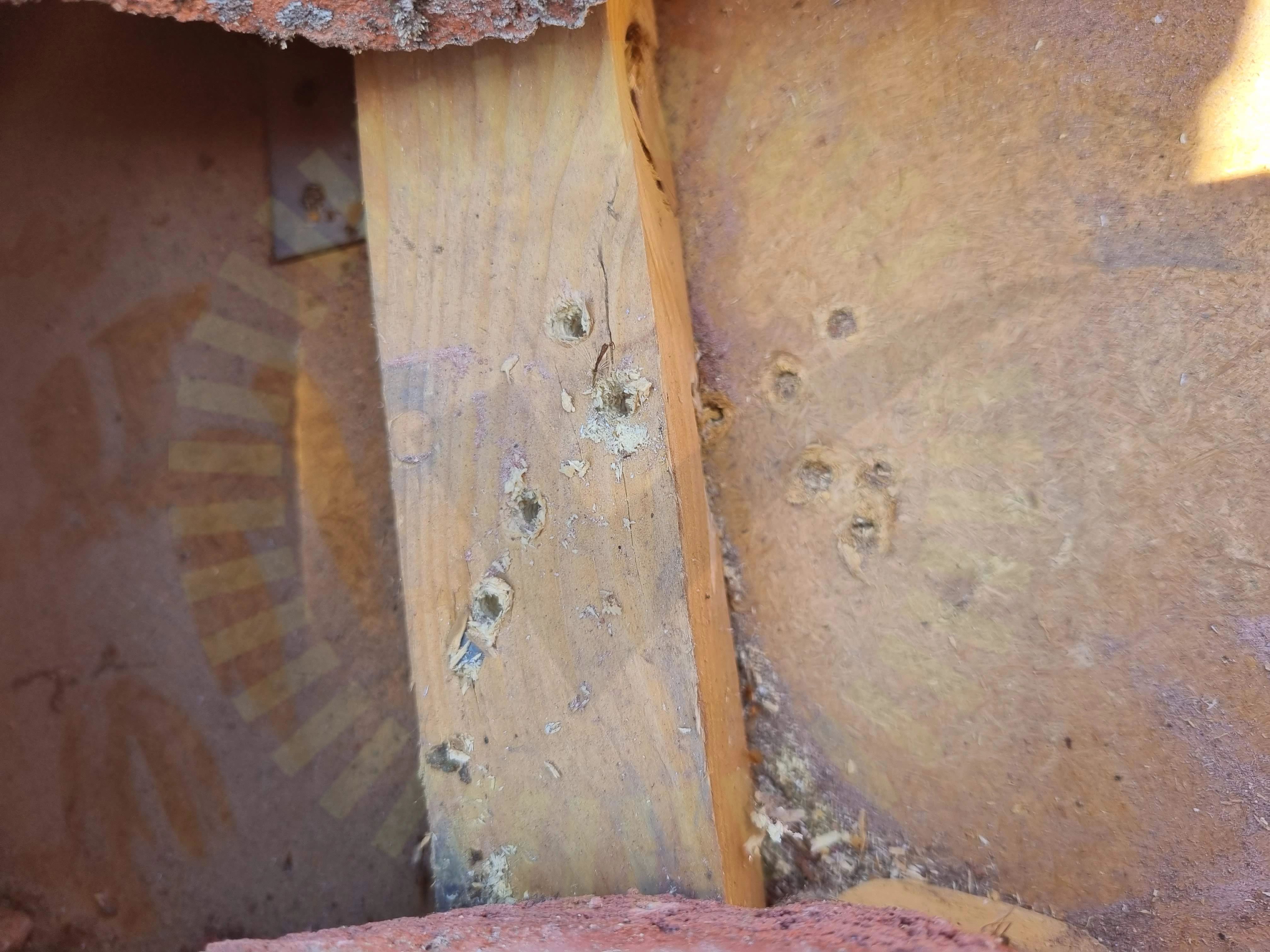

4.6 Skada
Inte godkändInfästningar har flyttats och hålen från skruvarna har lämnats öppna.

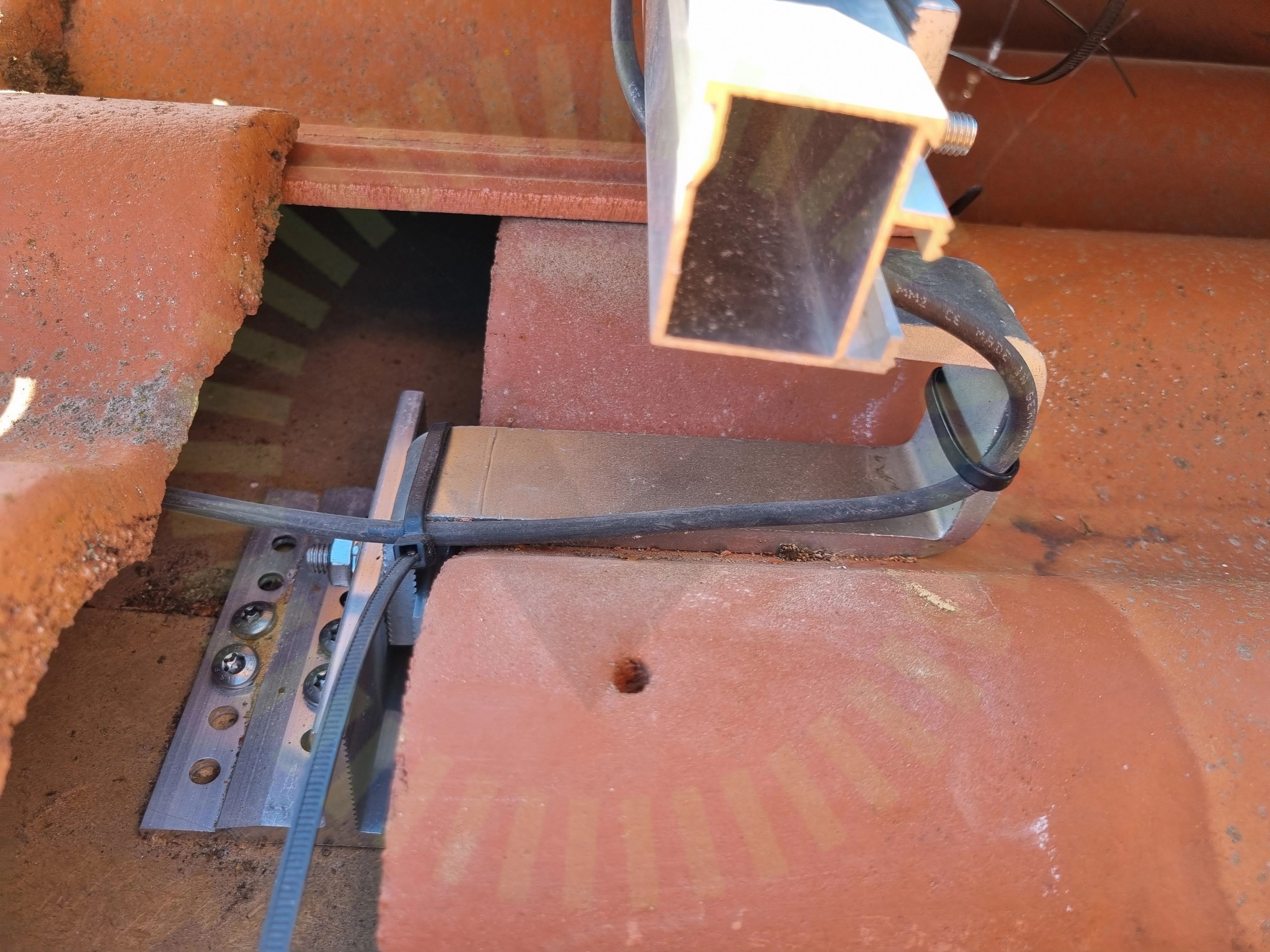

4.7 Skarp kant
Inte godkändKablage ligger utan skydd under takpannorna mot skarp kant.
SEK 457 (26.1)
4.8 Skenor: Skarv
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerat. Skenkopplingar får inte ske efter sista infästningskroken.
Tillverkarens anvisningar

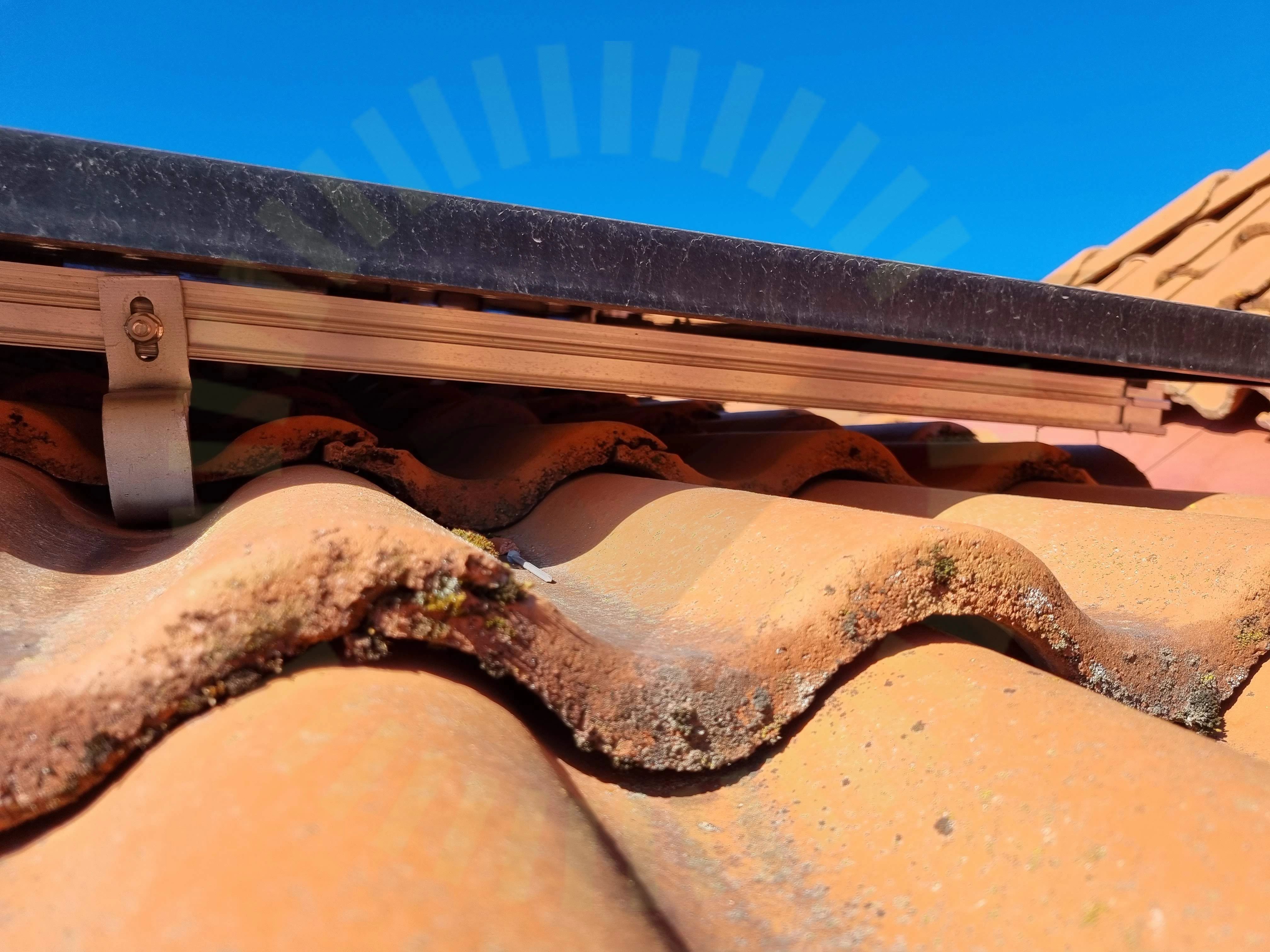

4.9 Skenor: Överhäng
Inte godkändLastberäkning saknas. Mått kontrolleras mot överlämnad lastberäkning.
Tillverkarens anvisningar
4.10 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas för projektet.
Tillverkarens montageanvisningar
4.11 Väderbeständigt material
Inte godkändVisst kablage hänger kvar i förpackningsbuntband. Buntbanden är inte väderbeständiga.
SS 436 40 00 (522.11)
Godkända kontrollpunkter
8/20Främmande materialInfästning: UrspårningMittfästeMontagesystem: SäkerhetsavståndPanelfäste: Panelramens tjocklekShimsSkadorSkenor: Infästning
Ej tillgängligt vid besiktning
1/20Skydd
Växelriktare
Anmärkningar
2/21

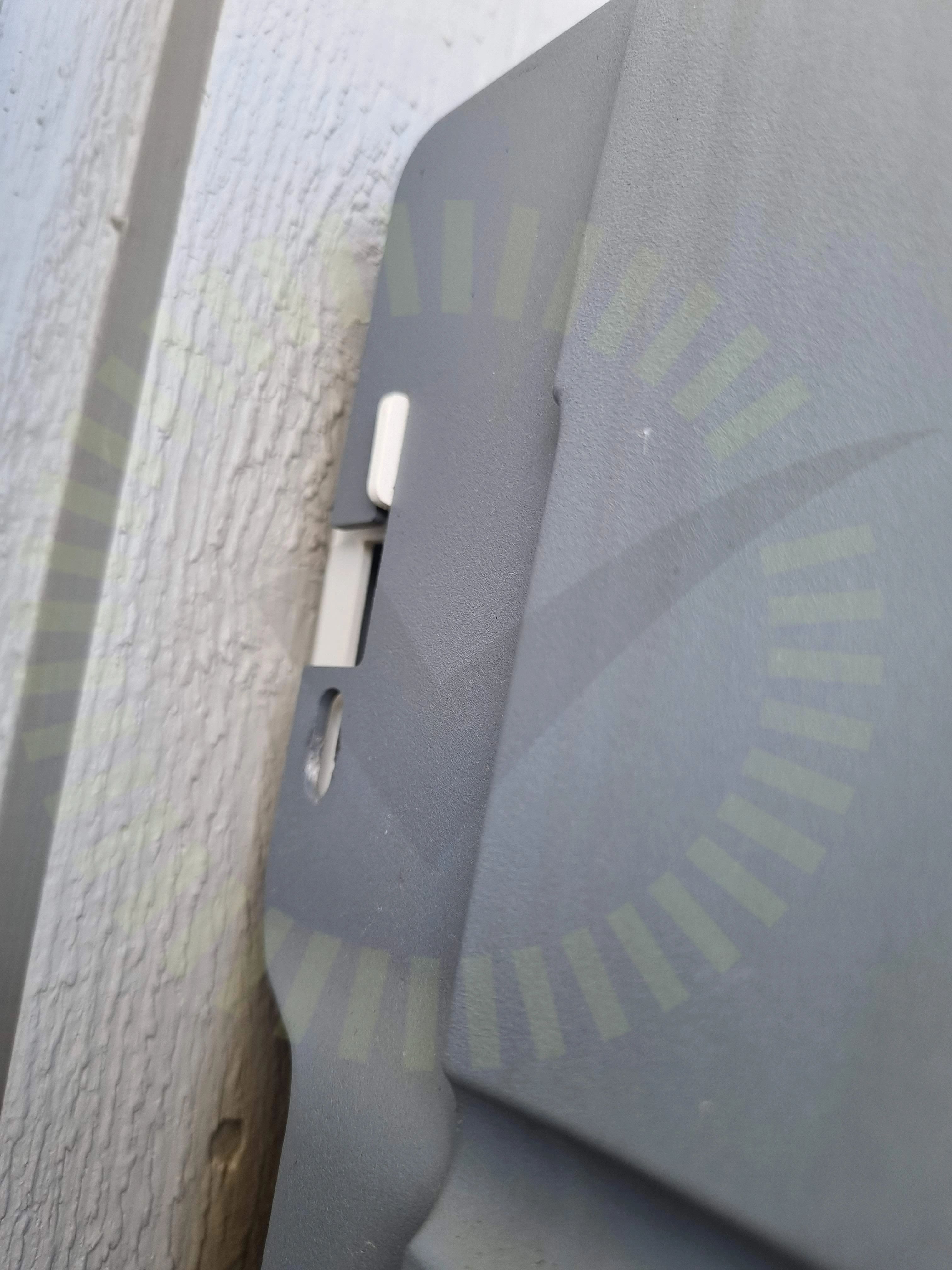

5.1 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt.
Tillverkarens anvisningar
5.2 Dokumentation Växelriktare
Inte godkändProjektering av växelriktaren saknas. T.ex strängschema eller resultatberäkning av växelriktaren. Sammakopplingen av panelerna på bägge sidorna av kupan i samma sträng är ej lämpligt.
Godkända kontrollpunkter
18/21AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningAvståndDC Kablage dubbelisoleradDC Skador på kabelDC UppfästningDC Yttre påverkanDirekt solljusFörskruvningInfästningKabelKontakterSäkringVentilationVinkel
Ej tillgängligt vid besiktning
1/21DC Genomföringar
