Besiktningsrapport

9.7

Installation genom

Takkraft

Datum

13 mars 2026

Ort

Tungelsta, Stockholms län

Väderskydd

Växelriktarens IP klassning

Väderskydd

95% godkända5% ej godkända

Om installationen

VäxelriktareSigenergy: Hybrid TP2

BatteriSigenergy: SigenStor BAT

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Batteri

Anmärkningar

1/16

1.1 Väderskydd

Inte godkänd

Batteriet är placerat i direkt solljus.

SigenStor BC Energy Storage System Installation Guide V. 04.2025 sid 4

Godkända kontrollpunkter

15/16

Avstånd närliggande objektAvstånd till havAvstånd till växelriktareBatteri PEBatterikåporDC anslutning Fastsäkring av produktLutningPlacering av batteriSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymme

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35

3.1 Väderskydd

Inte godkänd

Växelriktaren är placerad i direkt solljus.

Sigen Hybrid (3.0-12.0) TP2 series Installation Guide V01, Sida 4

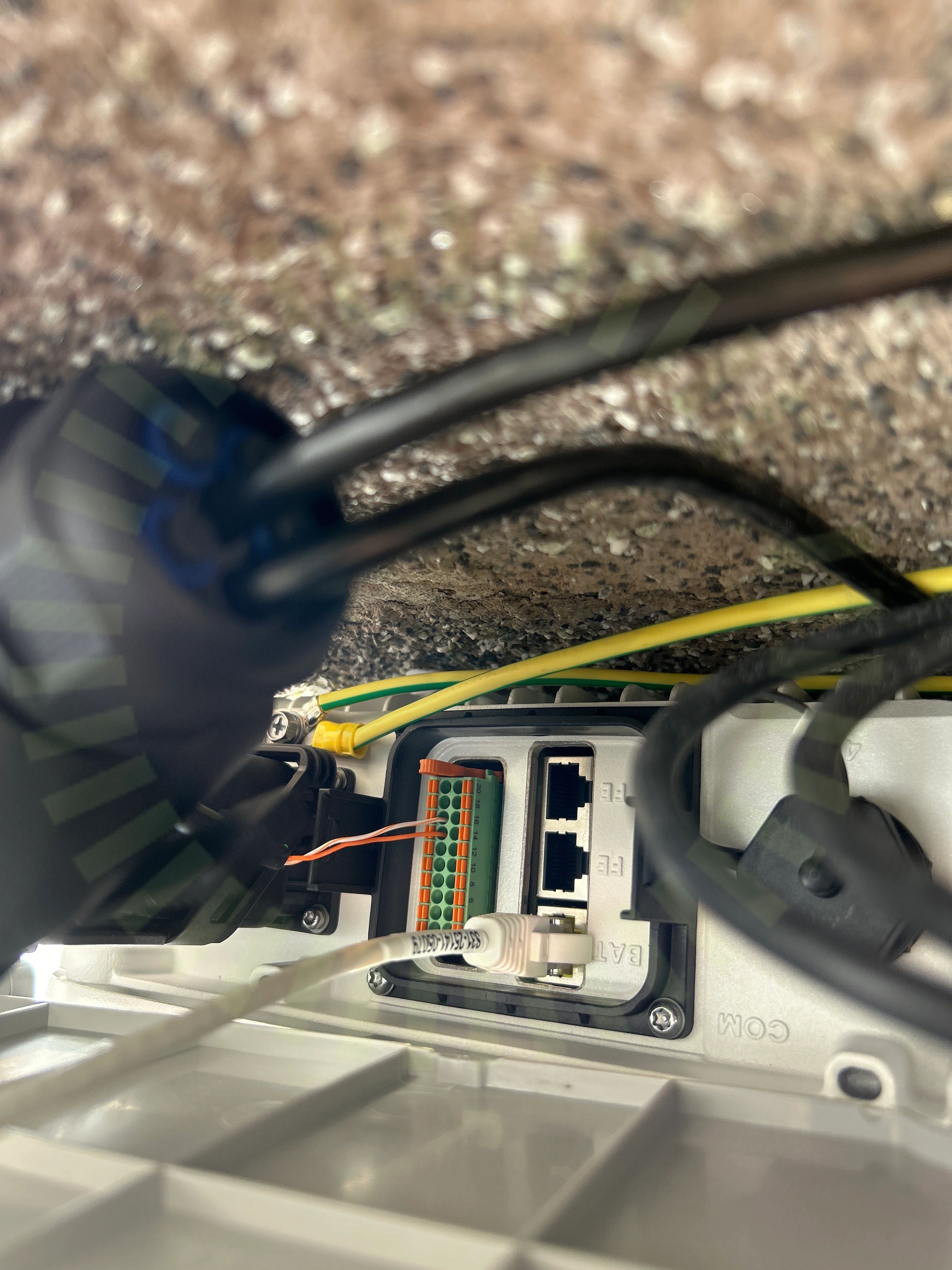

3.2 Växelriktarens IP klassning

Inte godkänd

Växelriktarens IP klassning har påverkats negativt vid installation. Tätningar vid kommunikationsportar ej monterad.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

33/35

AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt material
