Besiktningsrapport

8.8

Installation genom

Solverket Alfa

Datum

1 maj 2025

Ort

Torslanda , Västra Götalands län

Kopplingslåda böjradie

Klämmornas placering

Föremål mot bakstycke

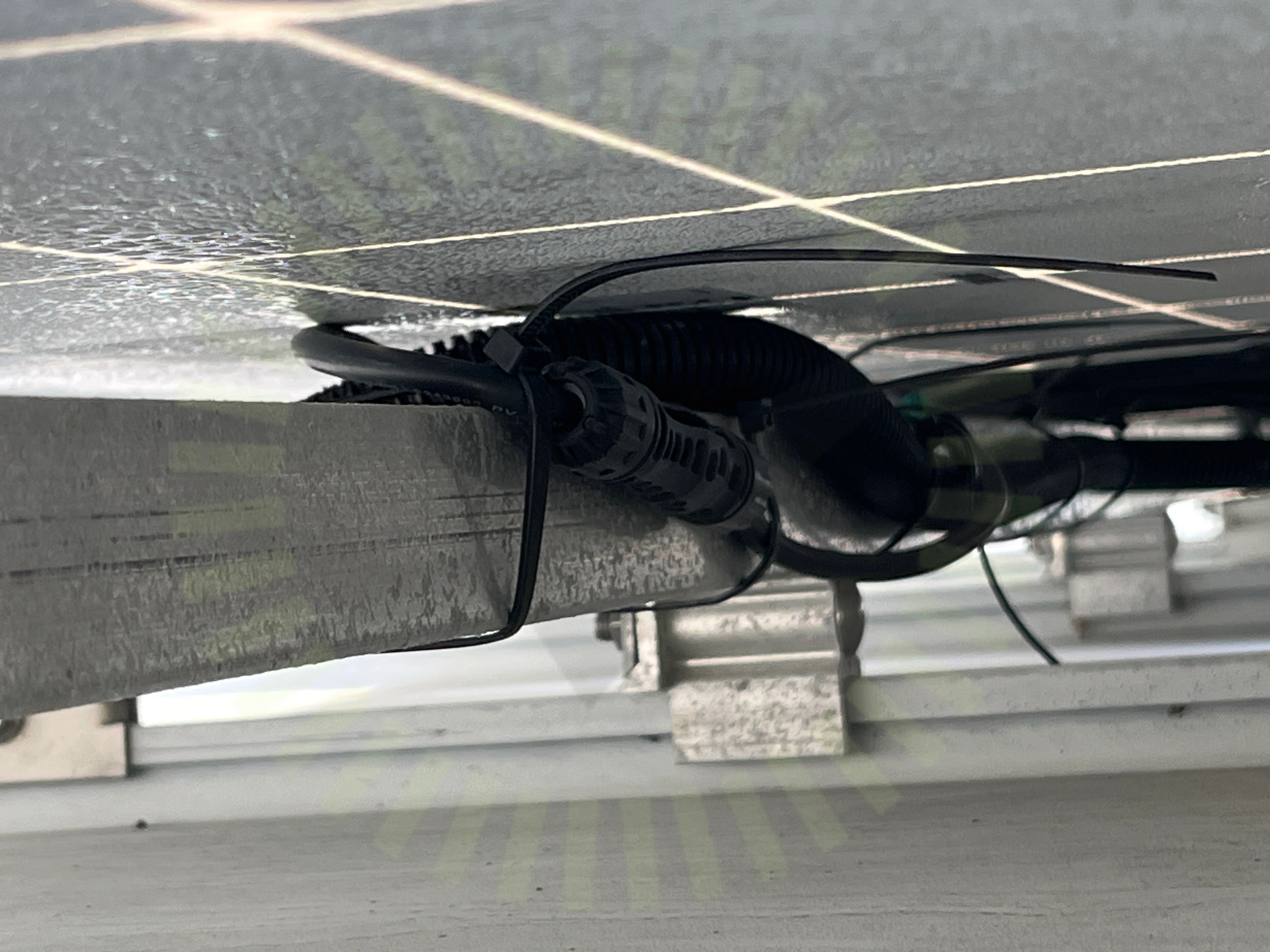

+ 10

86% godkända

14% ej godkända

Om installationen

Paneler

Axitec: AC(XXX)MH/108V

Montagesystem

K2: Standing Seam Clamps: Single Rail

Växelriktare

GoodWe: GW5-10kW ET Series

Batteri

BYD: HVS Battery-Box Premium (5.1-12.8)

Tillbehör

Undercentral

Tillbehör

GoodWe: GM series

Installerad av Solverket Alfa som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (12)Smartmätare (4)Tak 1, Axitec: AC(XXX)MH/108V (18)Tak 1, K2: Standing Seam Clamps: Single Rail (20)Undercentral (6)Varselmärkning (4)Växelriktare (37)

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

Avtal

Strängschema

Batteri

Anmärkningar

3/12

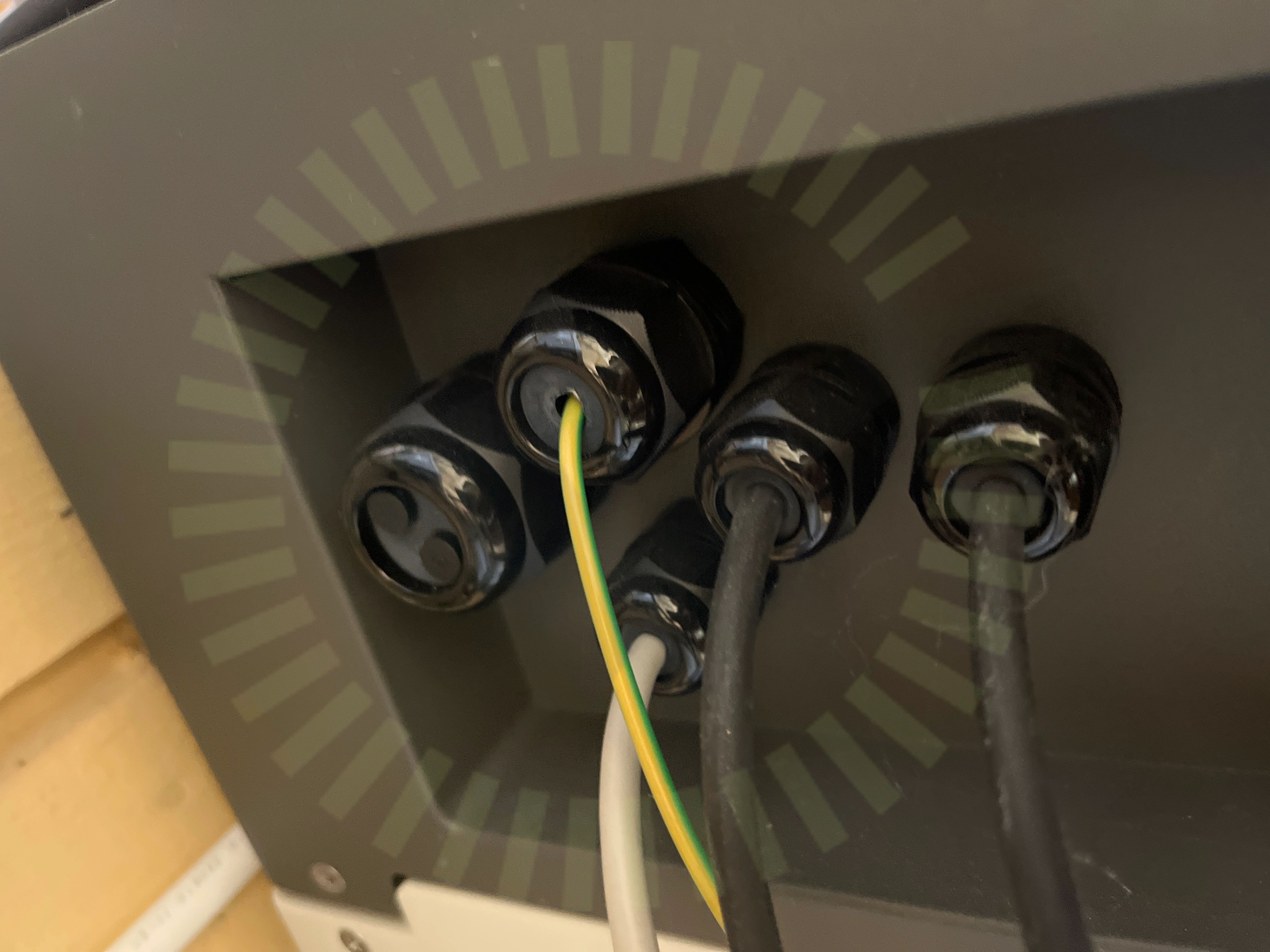

2.1 Batteri PE

Inte godkänd

Förskruvningen håller inte om jordkabeln, går att röra in och ut.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 25-26

2.2 Fastsäkring av produkt

Inte godkänd

Styrmodulen är inte fastsäkrad.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 17, 20

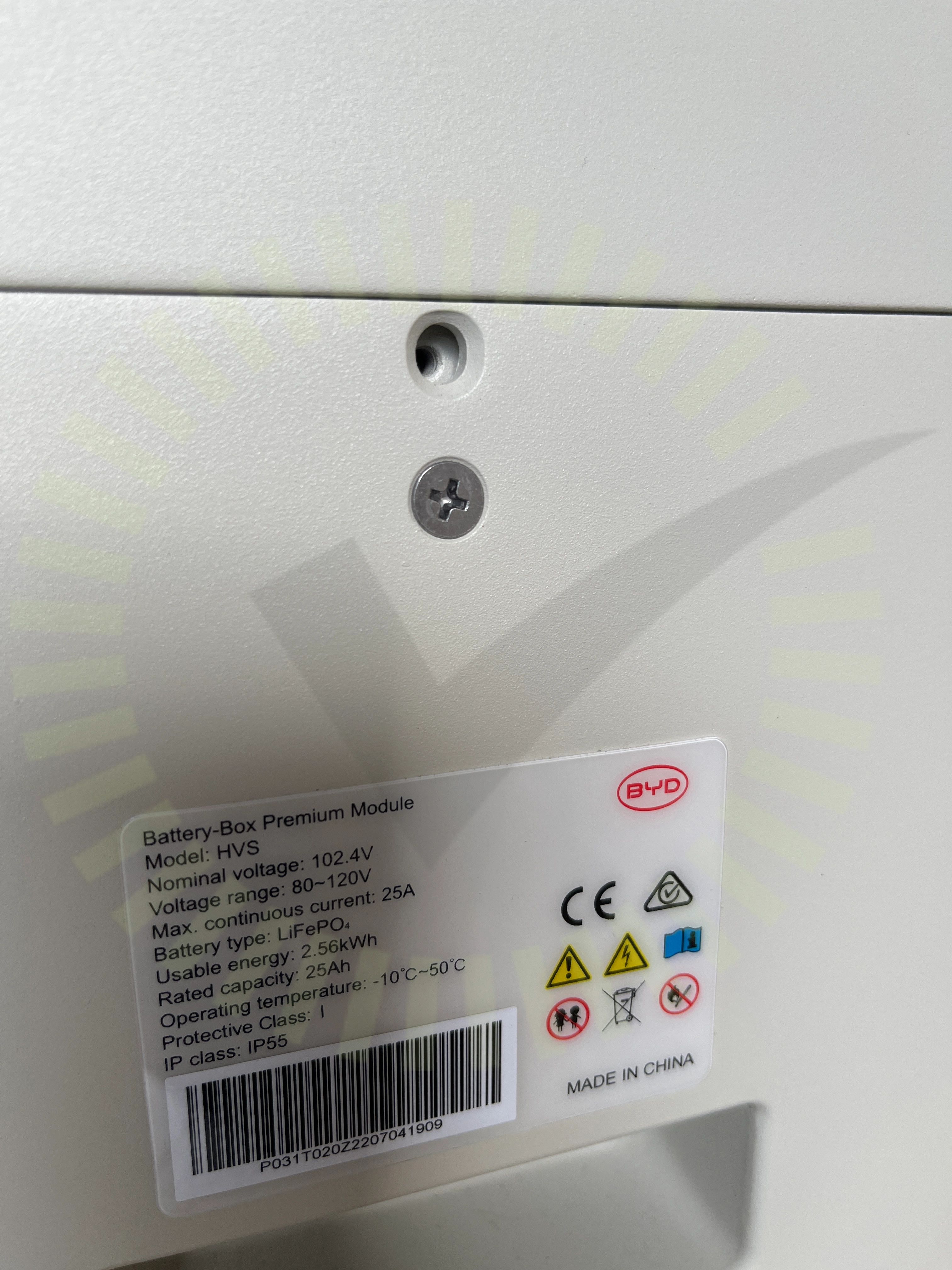

2.3 Sammansättning av komponenter

Inte godkänd

Batterimodulerna är inte sammansatta korrekt.

Battery-Box Premium HVS / HVM Operating Manual V2.1, Sida 20

Godkända kontrollpunkter

9/12

DC anslutning

Förläggning av moduler

Signalkabel batteri

Skador

Smartmätare

Tillgång till batteriet

Uppfästning av kablage

Utrymme

Väderskydd

Smartmätare

Godkända kontrollpunkter

4/4

CT Klämmor

Kommunikationskabel

Placering av klämmor

Smartmätare matning

Tak 1, Axitec: AC(XXX)MH/108V

Anmärkningar

3/18

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

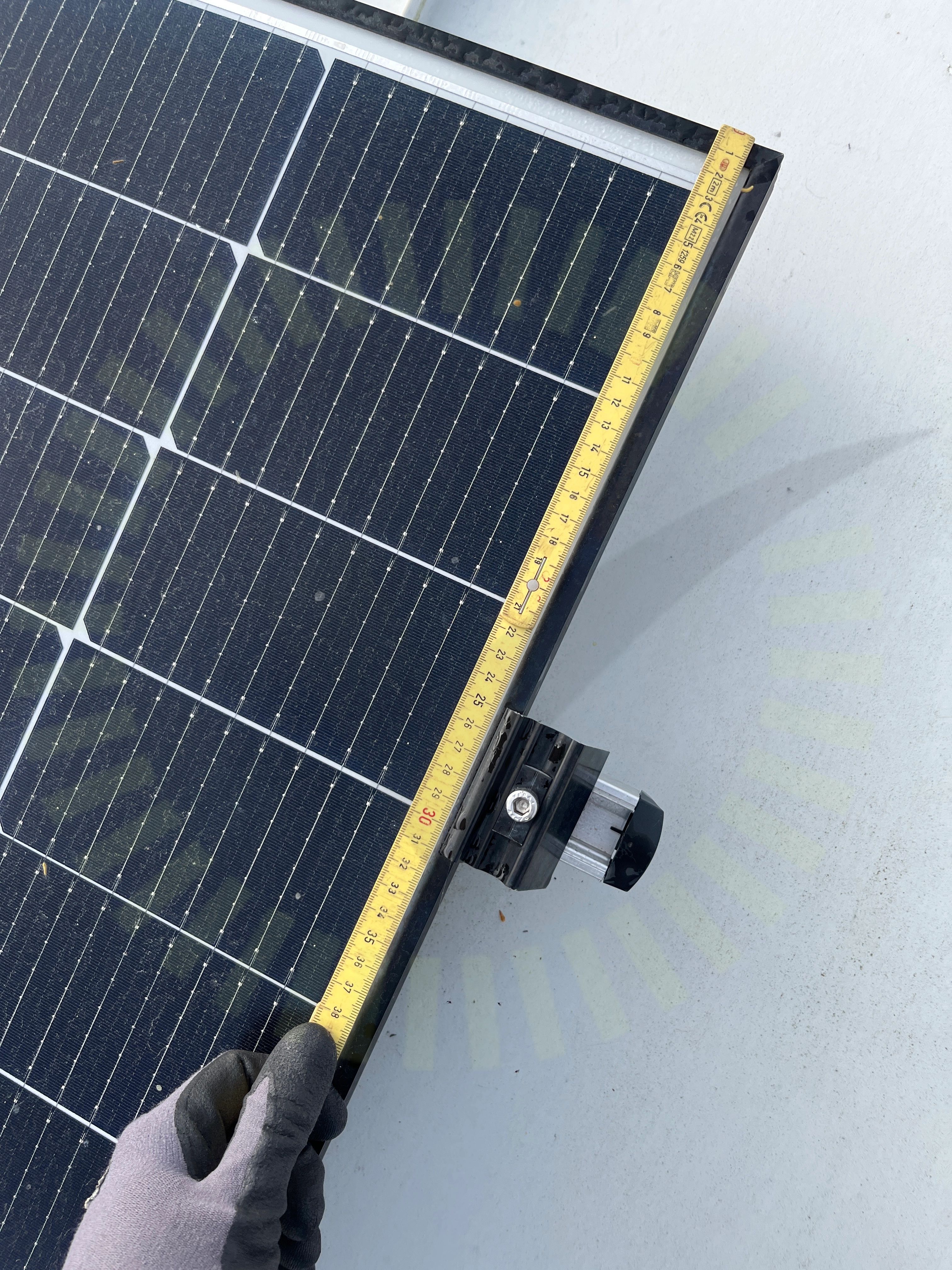

4.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

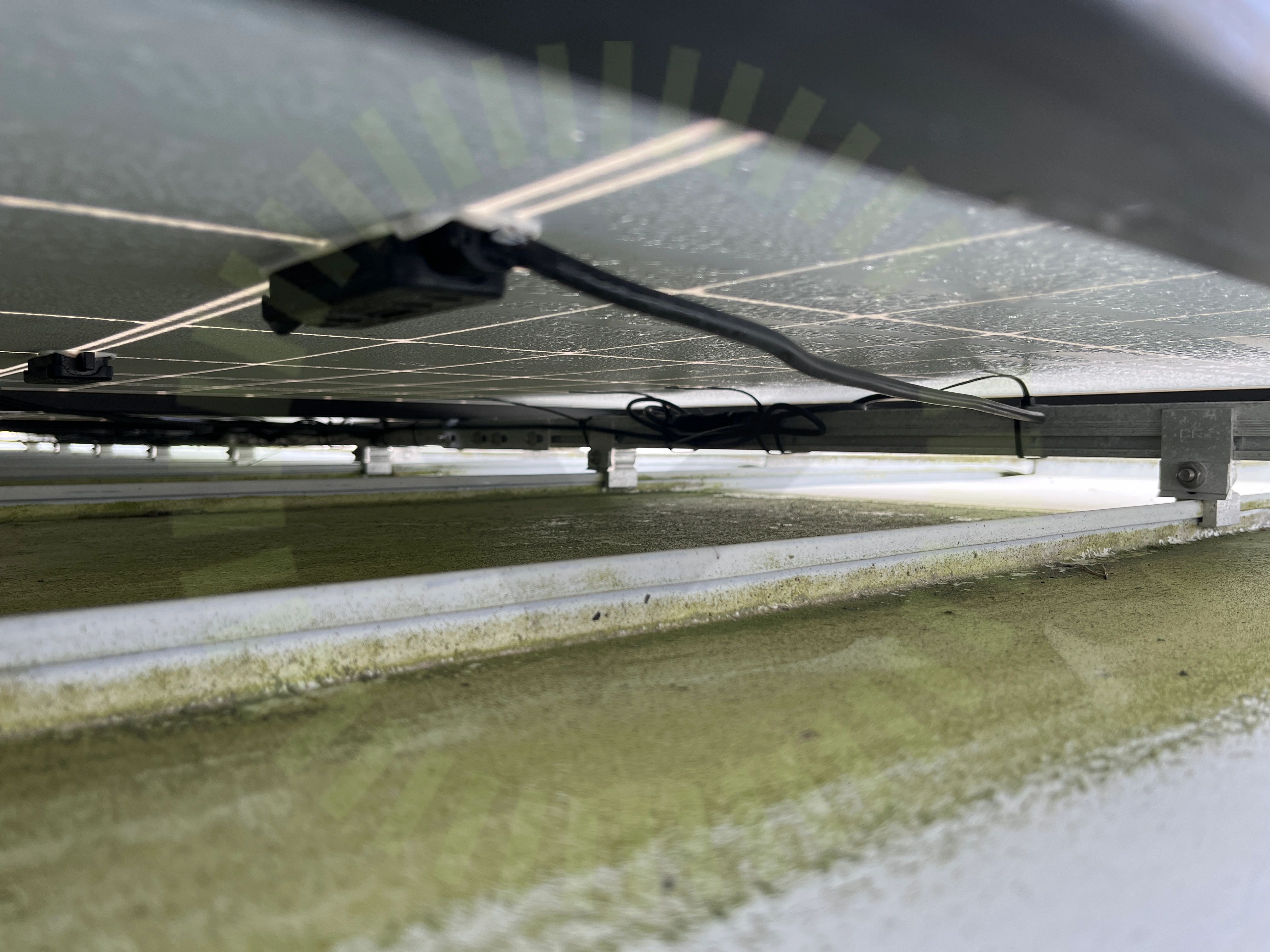

4.3 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Tak 1, K2: Standing Seam Clamps: Single Rail

Anmärkningar

1/20

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

19/20

CC mått Infästning

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans kontakt med tak

Klämmans placering i skena

Mittklämmor

Placering

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takets lutning

Val av klämma

Väderbeständigt material

Ändklämmor

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Anmärkningar

3/4

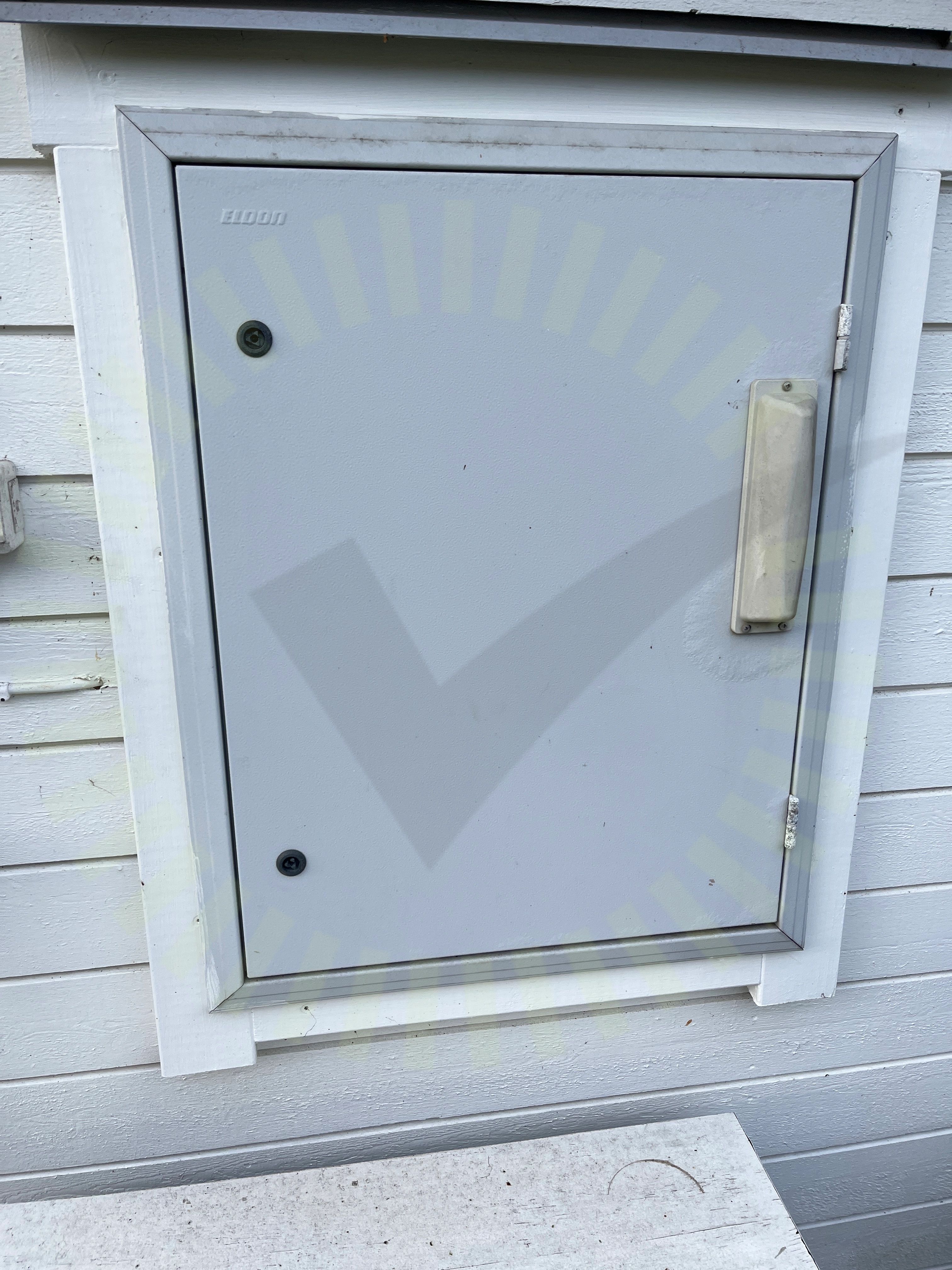

7.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

7.2 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.

7.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4

Varning för backspänning

Växelriktare

Anmärkningar

5/37

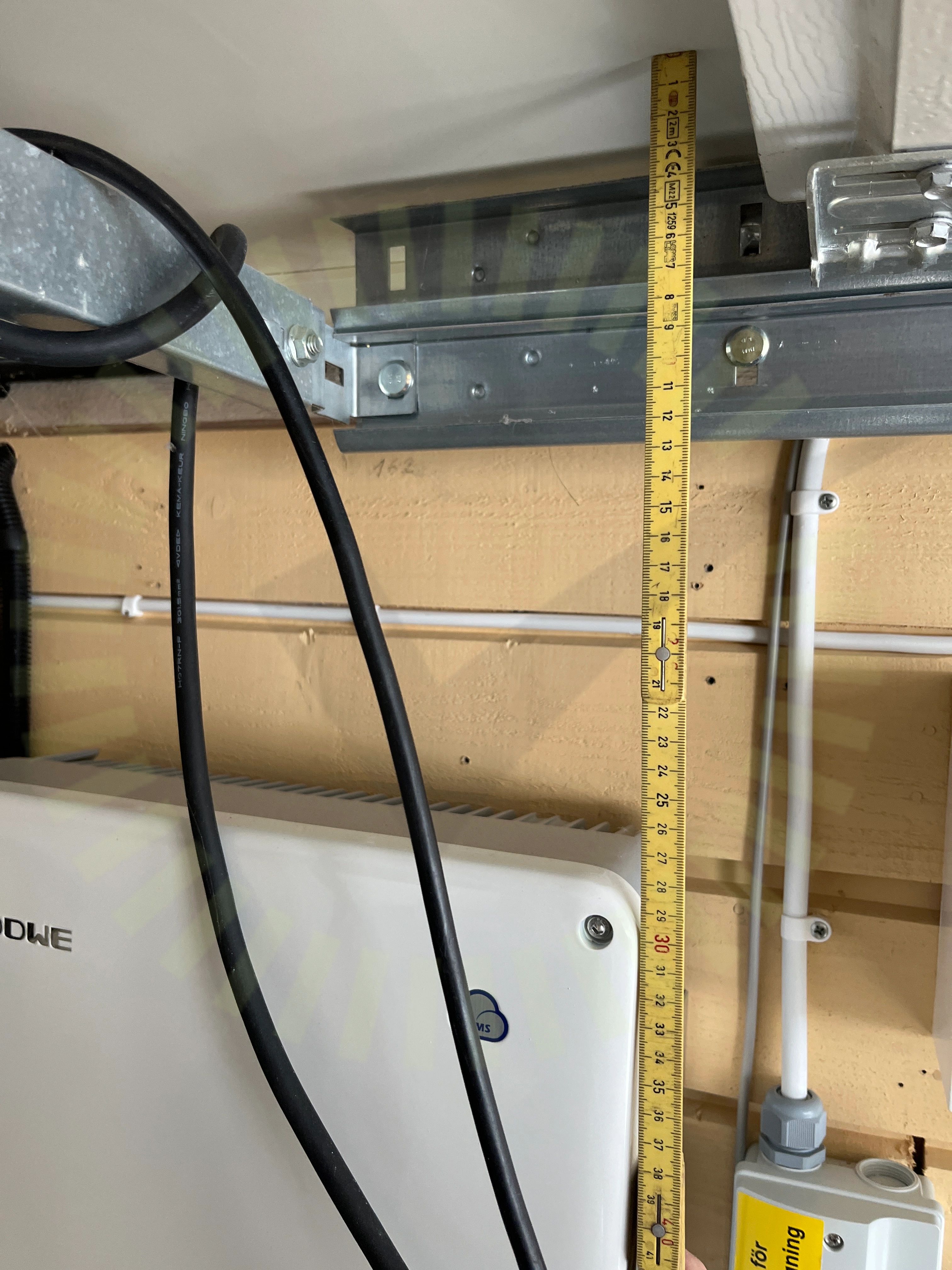

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är placerad för nära taket.

User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 24

8.2 Bakomliggande material

Inte godkänd

Växelriktaren är monterad på brännbart material.

User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 25

8.3 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)

8.4 Fastsäkring av produkt

Inte godkänd

Växelriktaren är inte fastsäkrad ordentligt.

User Manual ET Series / ET Plus Series 5.0-10.0kW V1.3-2024-01-05, Sida 28

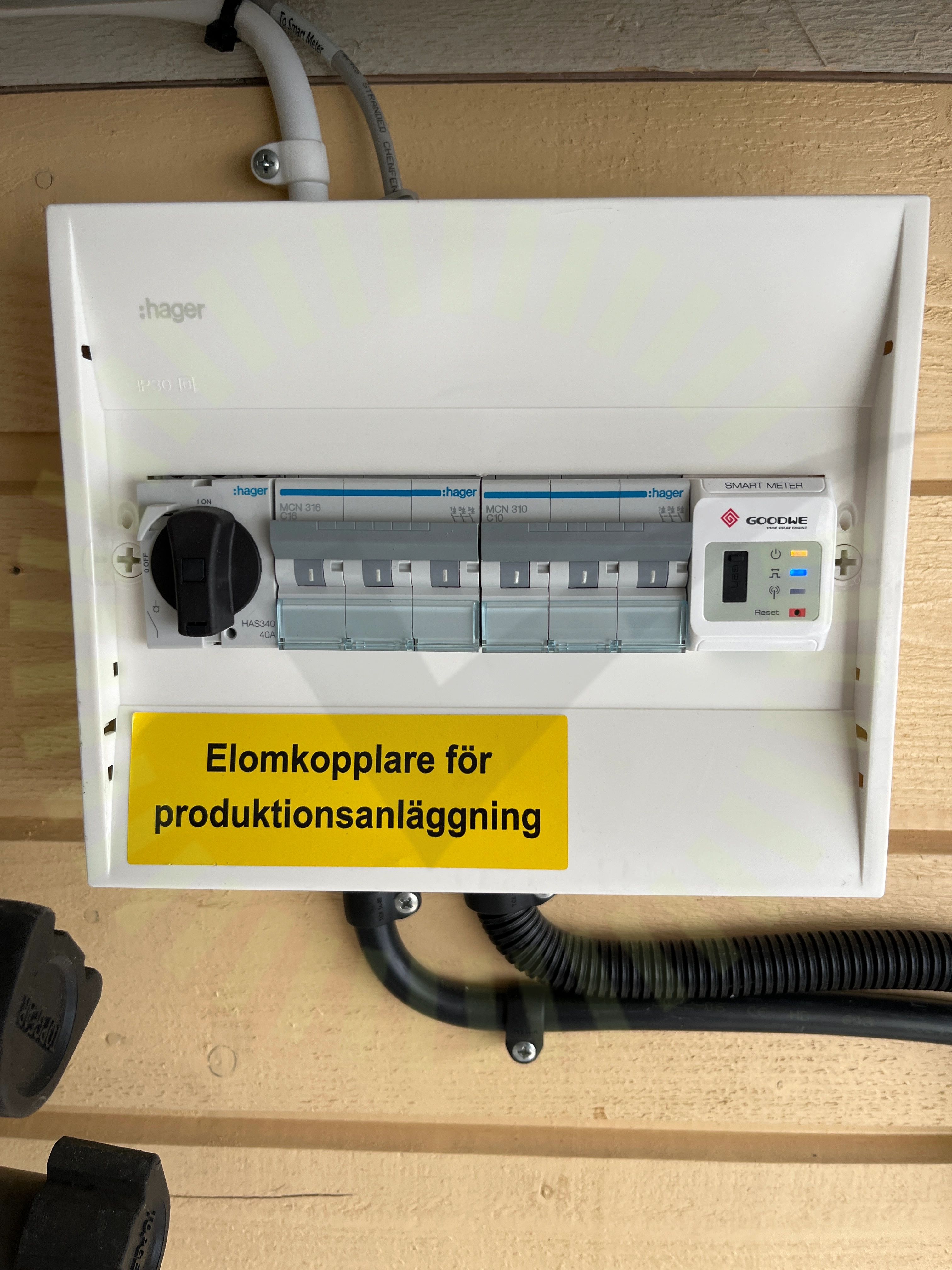

8.5 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

30/37

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Ström

Enkelisolerade ledare

Förskruvning

Genomföringar

Huvudsäkring

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

2/37

DC Max Spänning

DC Min Spänning
