Besiktningsrapport
9.9
Installation genom
Takkraft
Datum
27 augusti 2025
Ort
Vega, Stockholms län
Kabelinföringar
Skador på panel
97% godkända
3% ej godkända
Om installationen
Paneler
DMEGC: DM(XXX)M10RT-B60HBB
Montagesystem
MAFI: Papptak
Batteri
SigeEnergy: SigenStor EC 5.0-25.0 TP
Tillbehör
Eastron: Sigen Sensor TP-CT120-DH
Tillbehör
Undercentral
Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3
Mätprotokoll DC
Strängschema
Ej tillgängligt vid besiktning
1/3
Avtal
Batteri
Godkända kontrollpunkter
5/5
Kåpor
Placering bärighet
Sammansättning av komponenter
Skador
Tillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6
Anslutning av CT klämmor
Fastsäkring av produkt
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
1/19

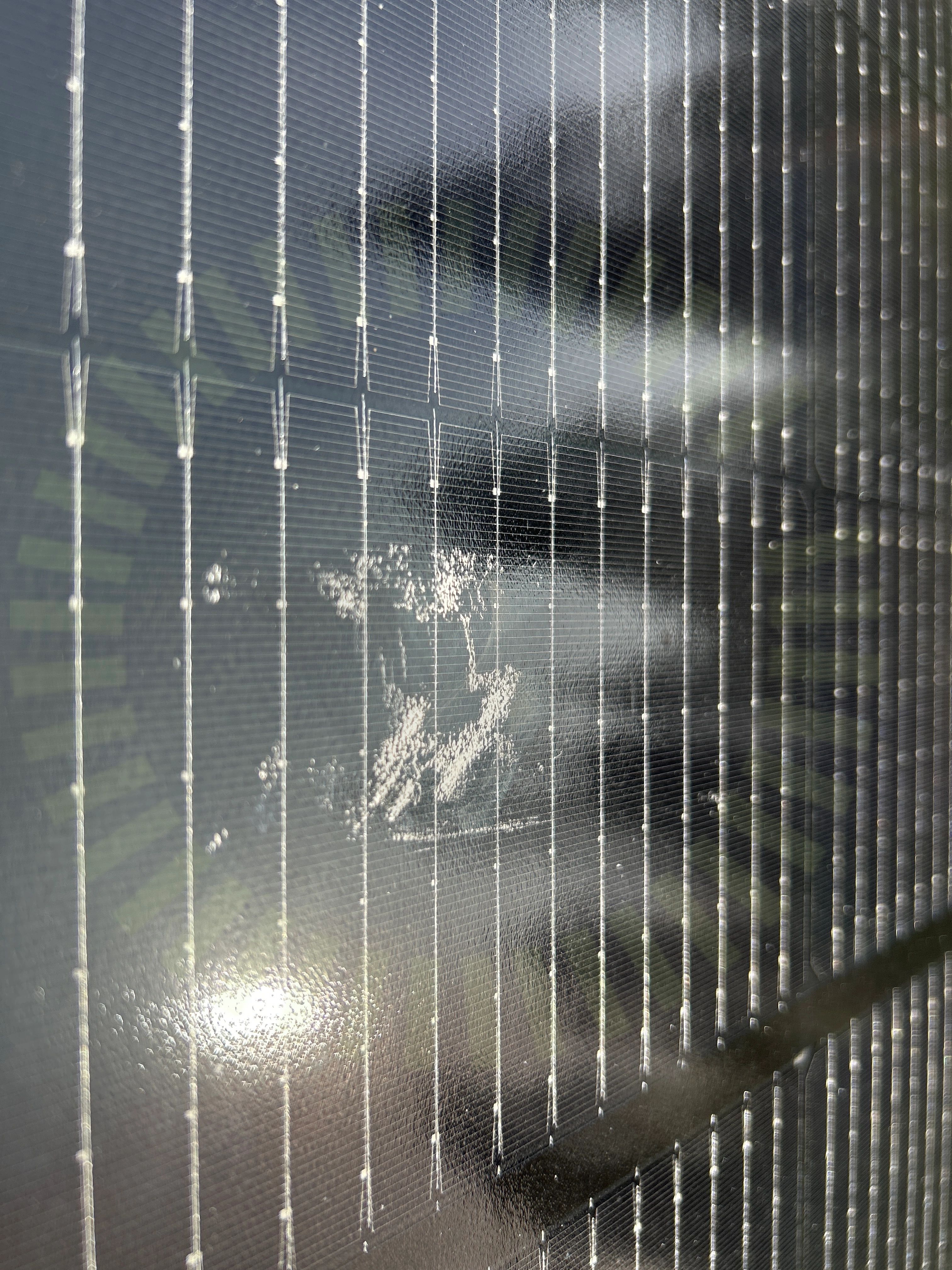

4.1 Skador på panel
Inte godkänd
Ytliga skador i glas och ram noterade på flera paneler.
Godkända kontrollpunkter
18/19
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Förläggning DC kontakter
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Lutning
Panelkablagets böjradie
Panelramar separerade
Skugga
Spänningar i ram
Stress på kontakter
Strängförläggning
Tak 1: MAFI: Papptak
Godkända kontrollpunkter
12/12
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Kabeluppfästning
Mittklämmor
Placering
Potentialutjämningsledare
Skador
Snö- och Vindlastberäkning
Väderbeständigt material
Ändklämmor
Undercentral
Anmärkningar
1/6
6.1 Kabelinföringar
Inte godkänd
Två kablar går in i en förskruvning avsedd för en kabel.
Godkända kontrollpunkter
5/6
Femledarsystem
Infästning
IP-Klassning
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36
8.1 Dubbel matning
Inte godkänd
Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)
Godkända kontrollpunkter
35/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Avstånd närliggande objekt
Avstånd till havet
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Max total effekt
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
