1.1 Ledare Fastspända
Inte godkändLedare sitter löst i arbetsbrytaren. Plint eventuellt skadad.
Besiktningsrapport
8.0
Installation genom
Idola Solkraft
Datum
24 april 2023
Ort
Älvängen , Västra Götalands län
84% godkända16% ej godkända
Om installationen
PanelerJA Solar: JAM54S30 (390-415) MR
MontagesystemWeland Stål: Läktfästen
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörSäkerhetsbrytare AC
Installerad av Idola Solkraft som har ett lågt snittbetyg på 7.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
GoodWe: GW4-15K SDT G2 Series
Anmärkningar
6/38

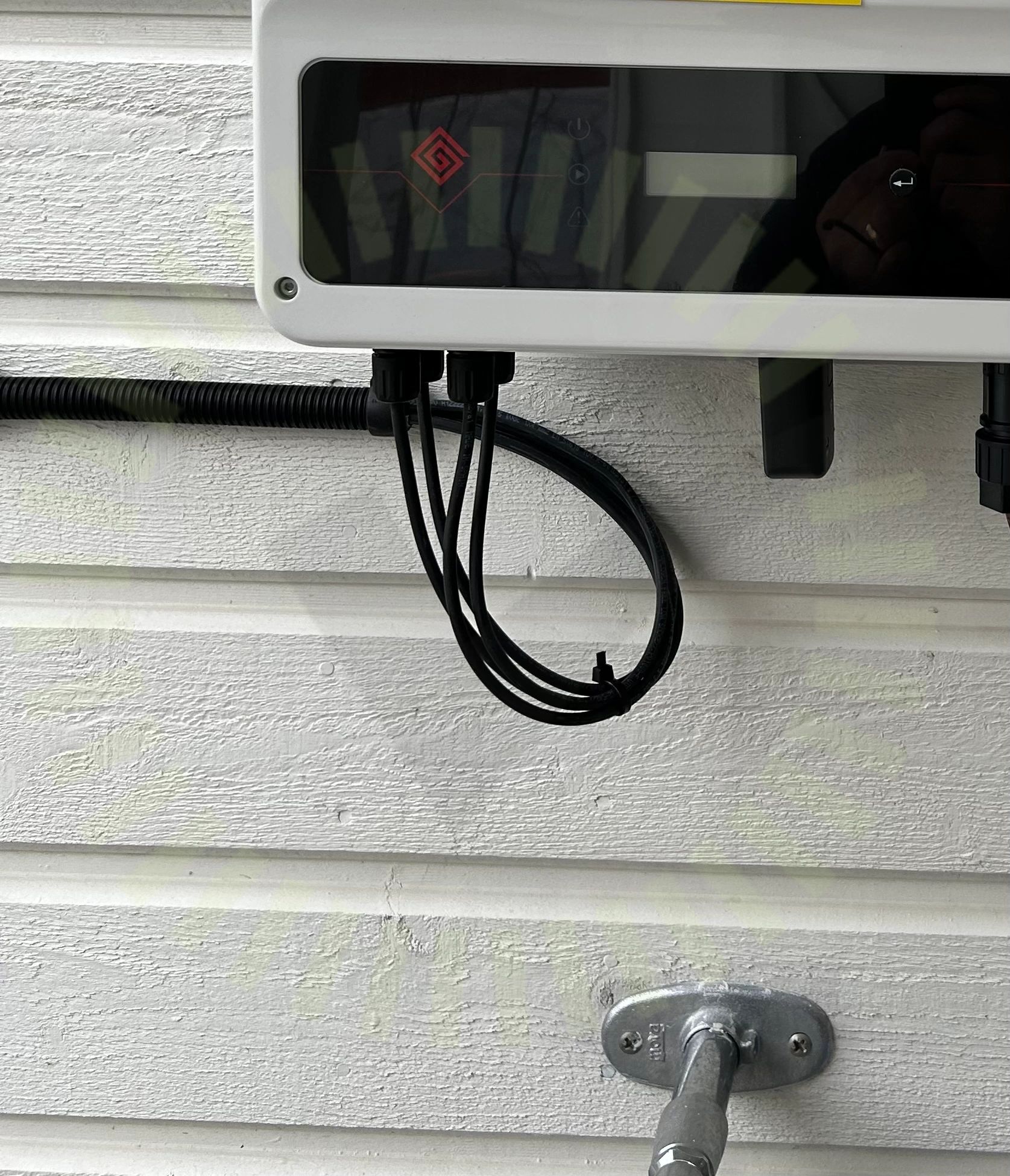

1.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

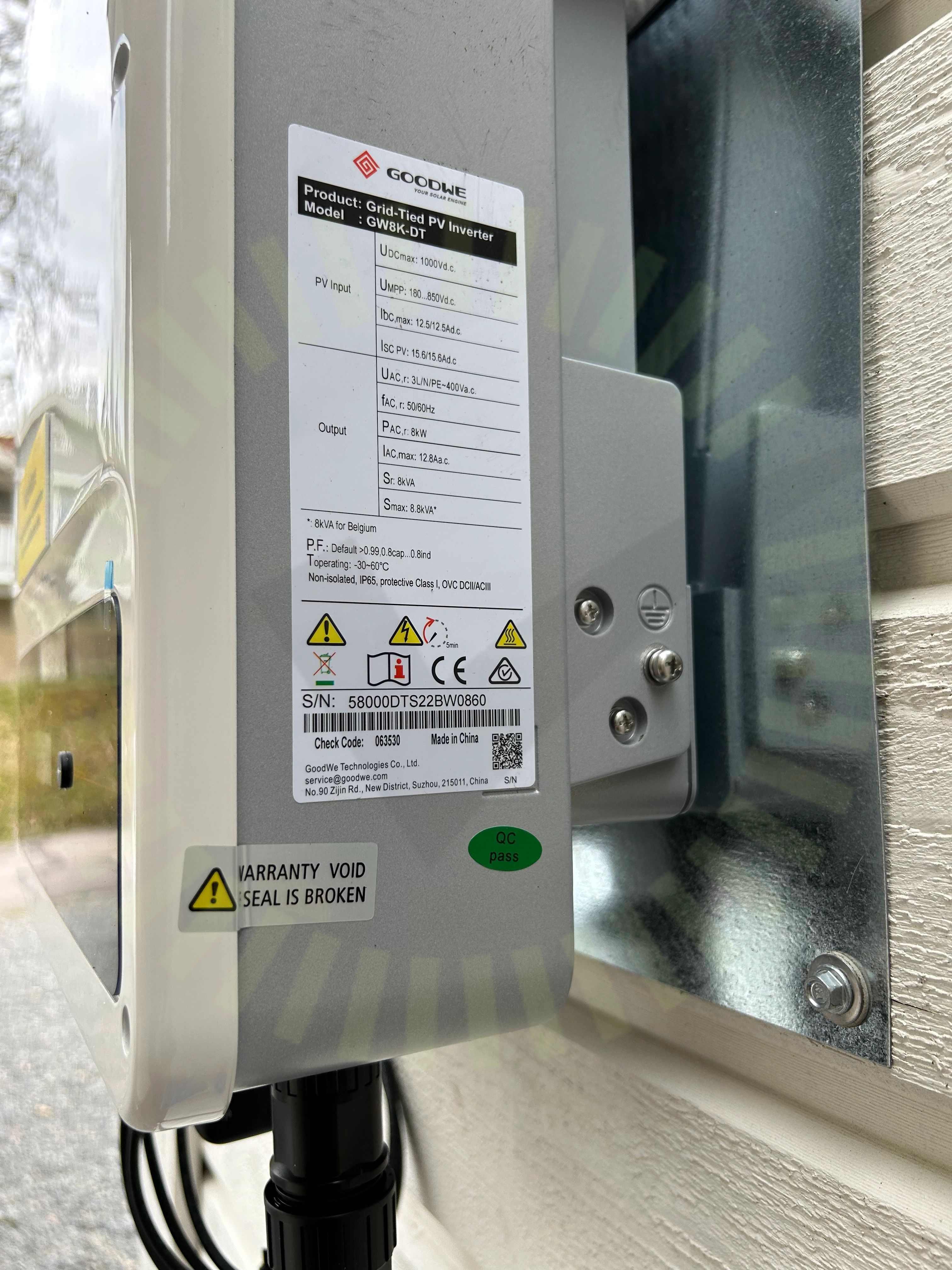

1.3 Jordning av chassi
Inte godkändVäxelriktarens chassi är inte jordat.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21
1.4 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
1.5 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
ELSÄK-FS 2022:1 (3 kap. § 6)
1.6 Väderskydd
Inte godkändTillverkaren tillåter inte att växelriktaren placeras i direkt solljus.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 16
Godkända kontrollpunkter
32/38AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningMärkningTillförlitligt fästVarning för backspänningMax total effektPlaceringSkadat kablageSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäxelriktarens IP klassning
JA Solar: JAM54S30 (390-415) MR
Anmärkningar
2/17
2.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

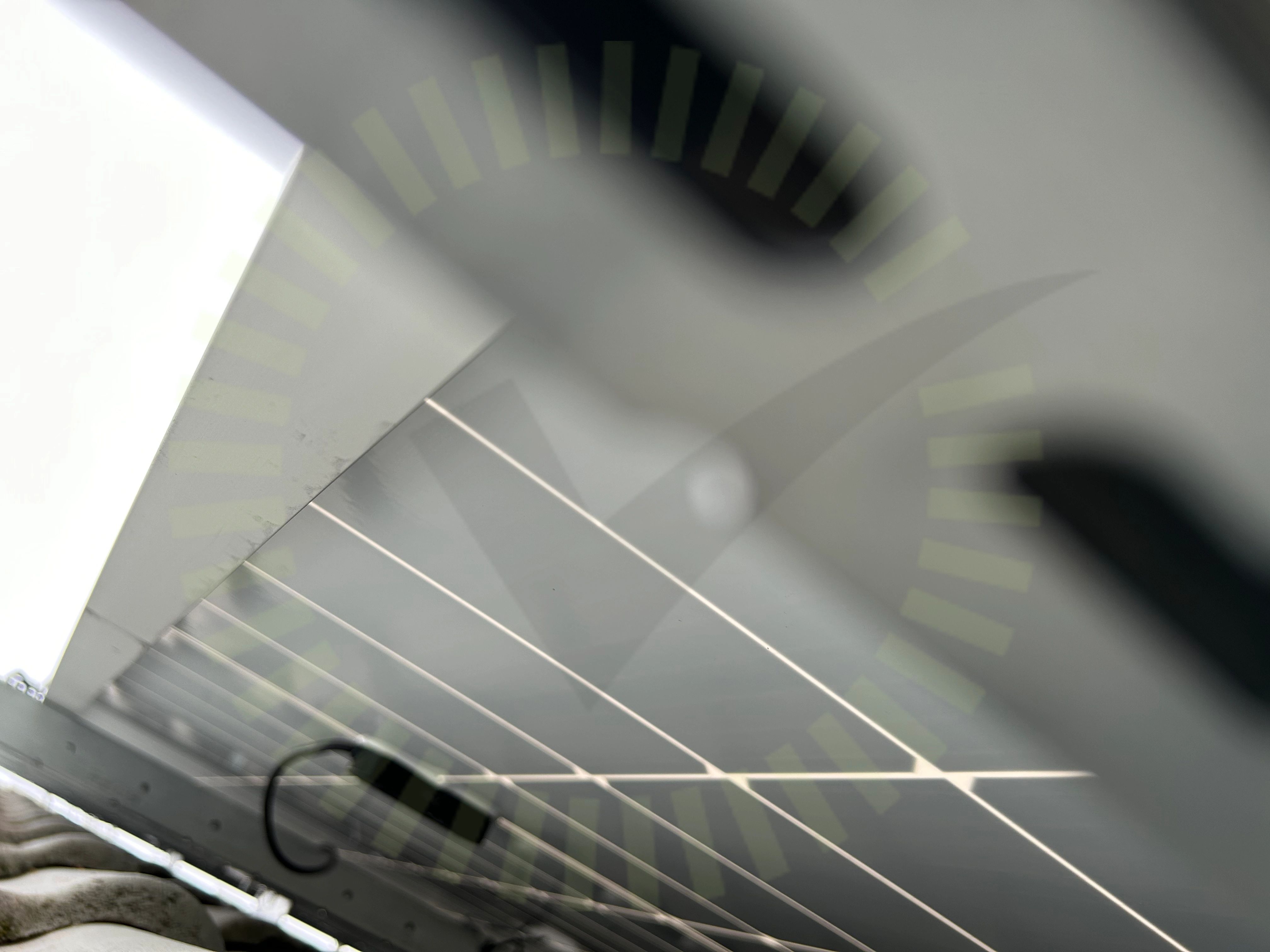

2.2 Kopplingslåda
Inte godkändKablage ej tillförlitligt uppfäst från panelens utgång.
Godkända kontrollpunkter
11/17Avstånd till havetAvstånd till ytaDräneringshålFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkadorSkuggaSpänningar i ramSträngförläggning
Ej tillgängligt vid besiktning
4/17Förbindelse av kontakterKontakterPanelkablagets böjradieStress på kontakter
Säkerhetsbrytare AC
Godkända kontrollpunkter
6/6BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad
Weland Stål: Läktfästen
Anmärkningar
5/23

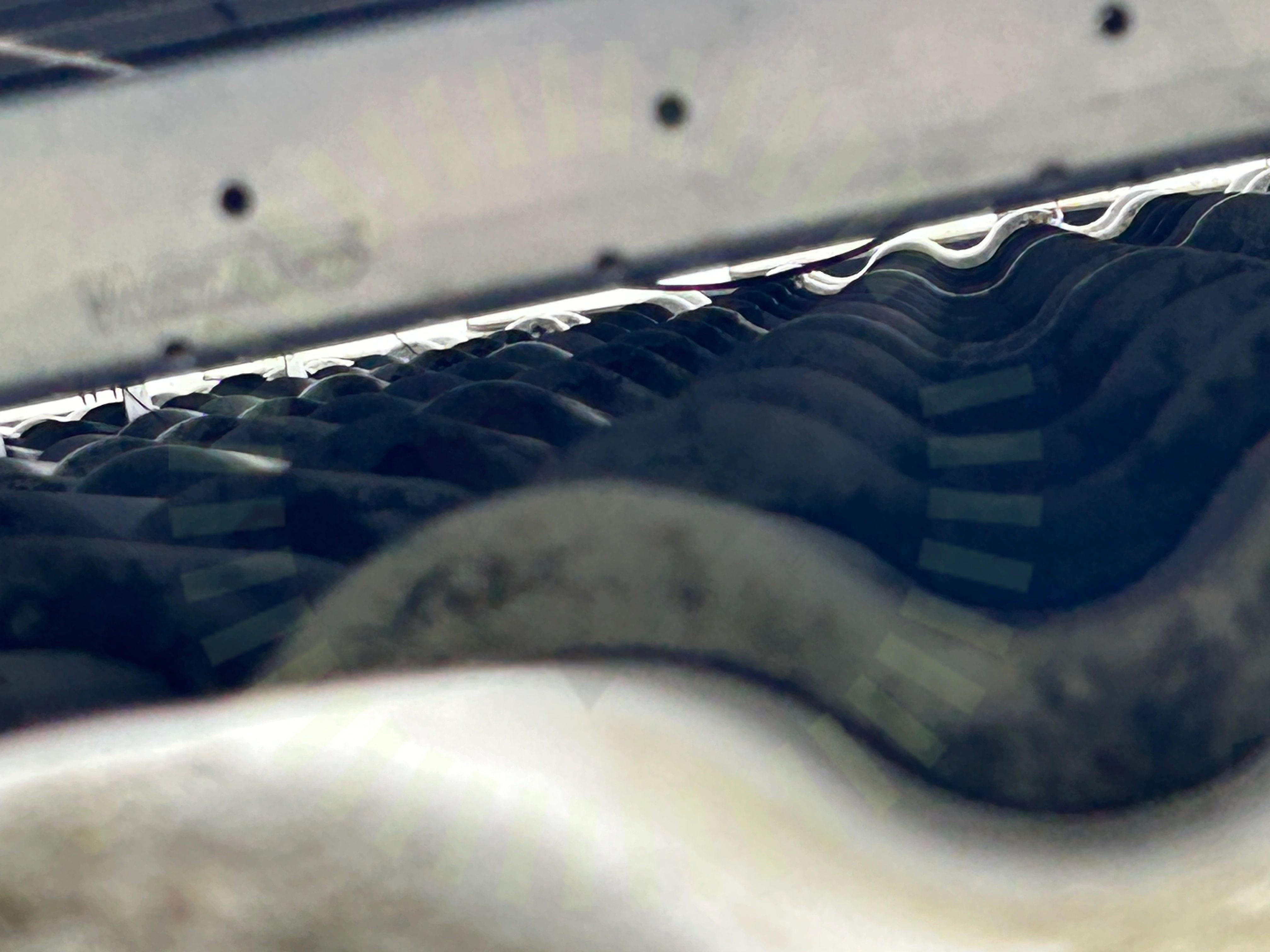

4.1 Kabeluppfästning
Inte godkändKablage är bristfälligt uppfäst.
SS 436 40 00 (712.521.101 och 522.8.4)

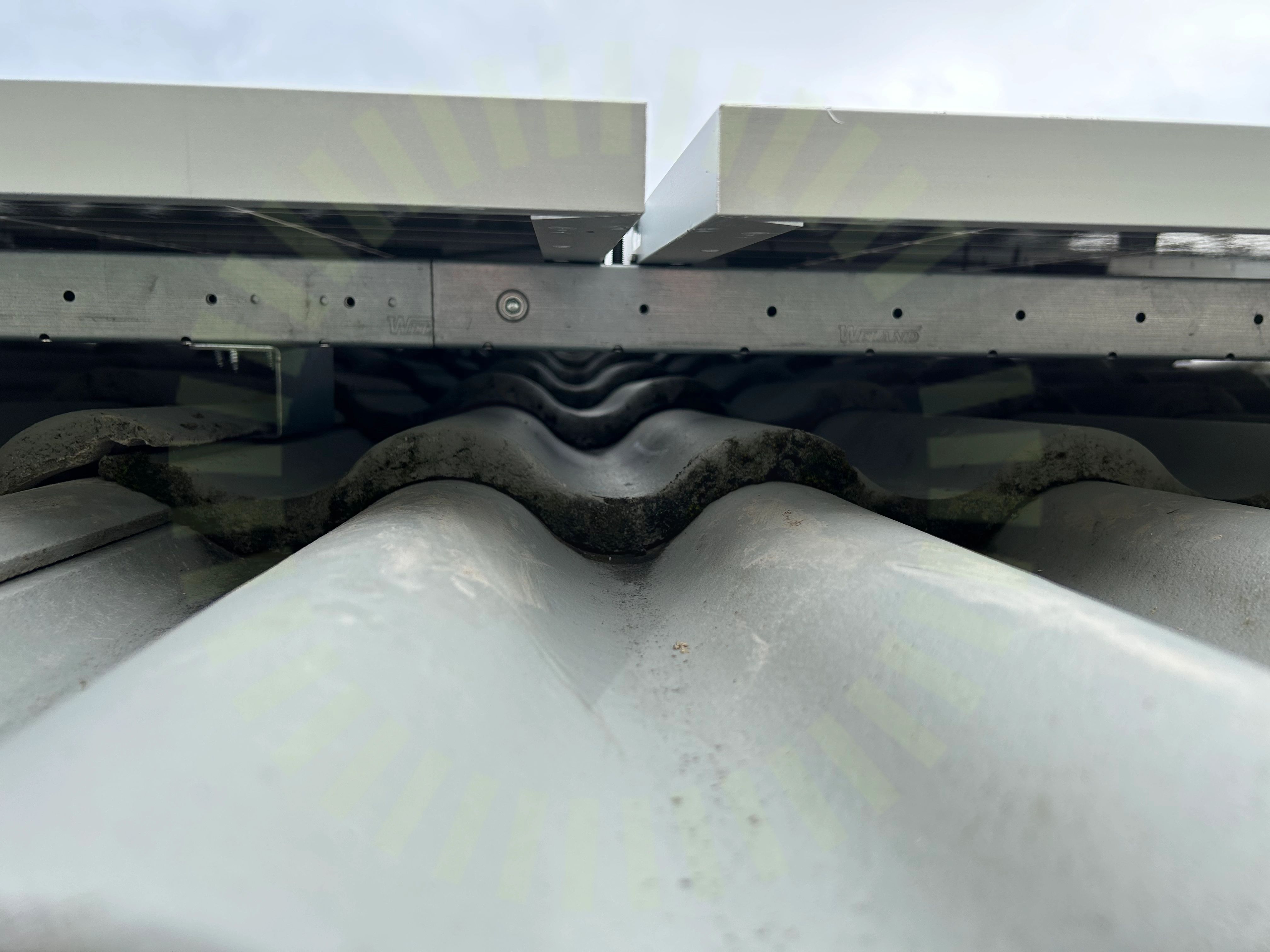

4.2 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5104. Sid 1 (1) | Version 4 - 221101
4.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas för anläggningen.
Tillverkarens montageanvisningar
4.4 Takkrokarnas CC
Inte godkändKontroll av infästningarnas CC mått inte möjligt, lastberäkning saknas.
MA5104. Sid 1 (1) | Version 4 - 221101

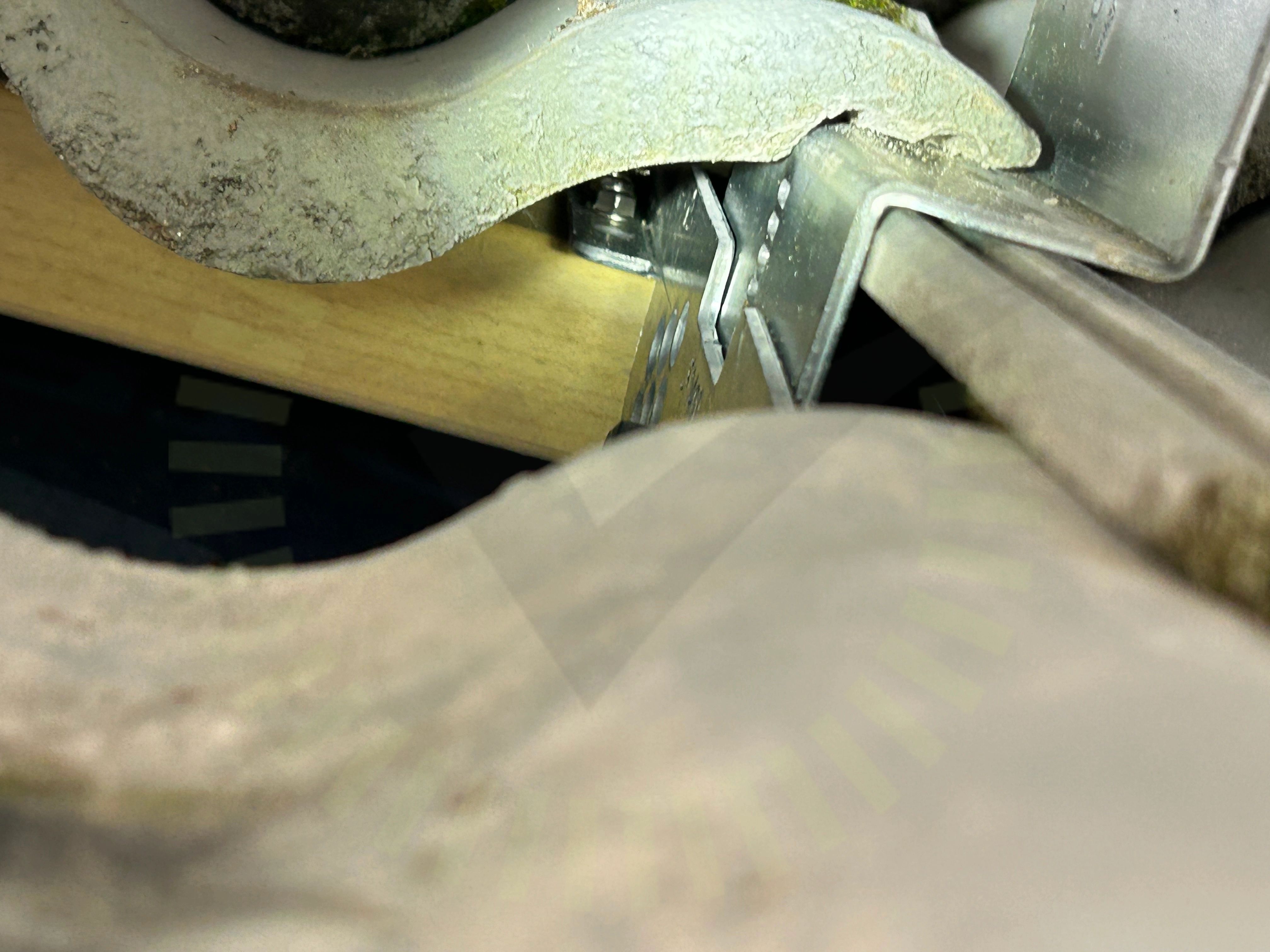

4.5 Underliggande takpanna
Inte godkändTakkrokar ligger imot takpannor
MA5104. Sid 1 (1) | Version 4 - 221101
Godkända kontrollpunkter
17/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningLäktinfästningMittklämma skruvMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Ej tillgängligt vid besiktning
1/23Takgenomföring
