Besiktningsrapport

8.4

Installation av

Sol i Väst

Datum

9 oktober 2023

Ort

TORSLANDA, Västra Götalands län

Skenans utstick för klämma

Kabeluppfästning

Säkerhetsavstånd

+ 9

84% godkända

16% ej godkända

Om installationen

Paneler

Sine Energy: SN(xxx)-108M

Montagesystem

ESDEC Stående Falstak

Växelriktare

GroWatt: MOD 3-10KTL3-XH

Tillbehör

Säkerhetsbrytare AC

Installerad av Sol i Väst som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (8)Tak 1, ESDEC Stående Falstak (26)Tak 1, Sine Energy: SN(xxx)-108M (17)Varselmärkning (5)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8

Anslutning

Böjradie

Egenskaper

Förskruvningar

Identifiering

Infästning

Placering

Yttre påverkan

Tak 1, ESDEC Stående Falstak

Anmärkningar

5/24

3.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

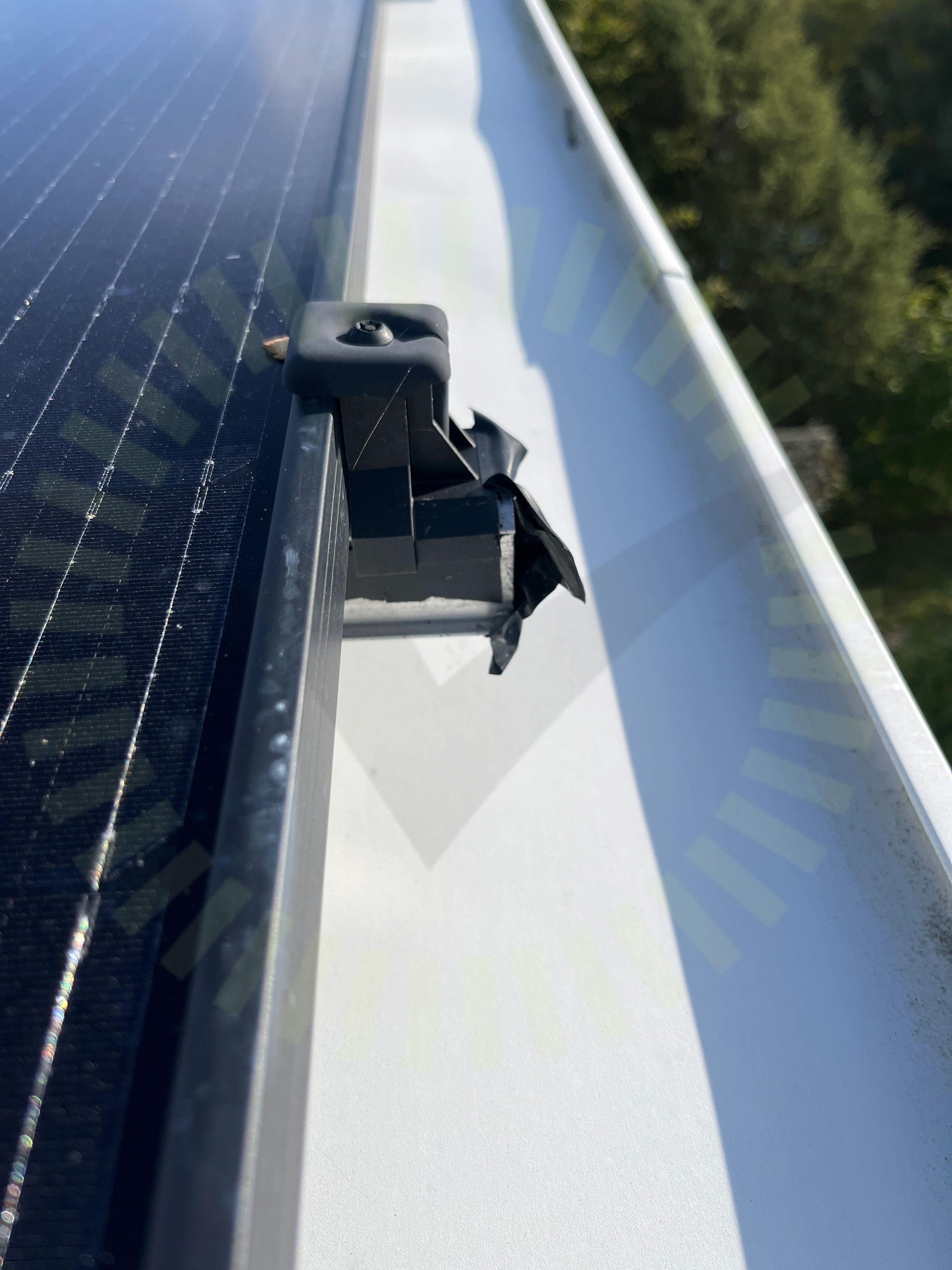

3.2 Skenans utstick för klämma

Inte godkänd

Skenans utstick för ändklämma är längre än vad som behövs och därför har man klippt sönder ändklämman.

Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 22

3.3 Skenornas infästning

Inte godkänd

Skenan är inte fäst i infästningsmaterialet korrekt.

Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 14

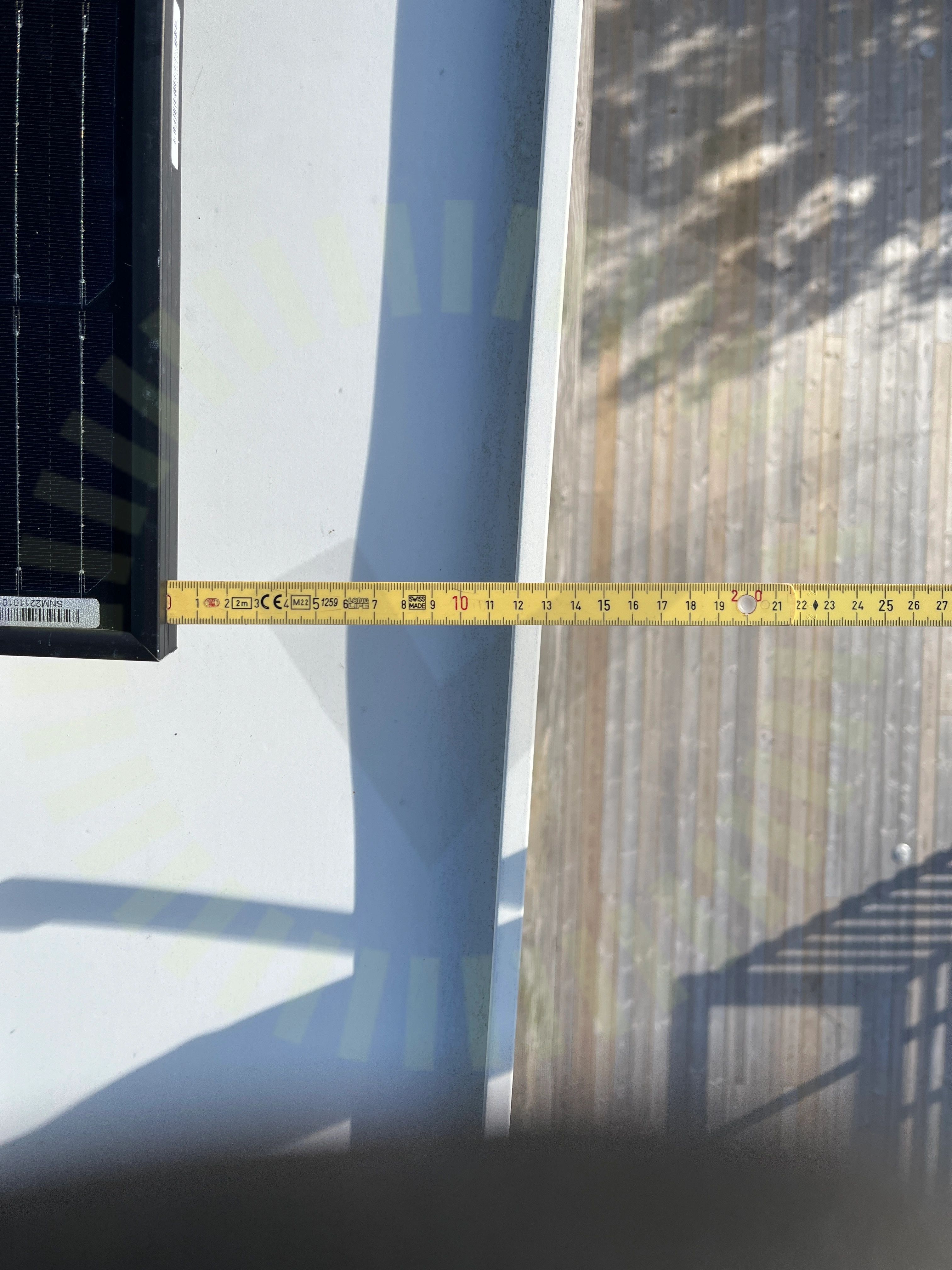

3.4 Säkerhetsavstånd

Inte godkänd

Paneler är monterade för nära takets kant.

Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 4

3.5 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

Snö- och vindlastberäkning / Manual_ClickFitEvo_StandingSeamRoof_SE_307, Sida 4

Godkända kontrollpunkter

19/24

CC mått Infästning

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Klämmans dräneringskanal

Klämmans kontakt med tak

Klämmans placering i skena

Mittklämmor

Panelstorlek

Skada på klämmor

Skador

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Takgenomföring

Val av klämma

Väderbeständigt material

Ändklämmor

Tak 1, Sine Energy: SN(xxx)-108M

Anmärkningar

7/17

4.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 8

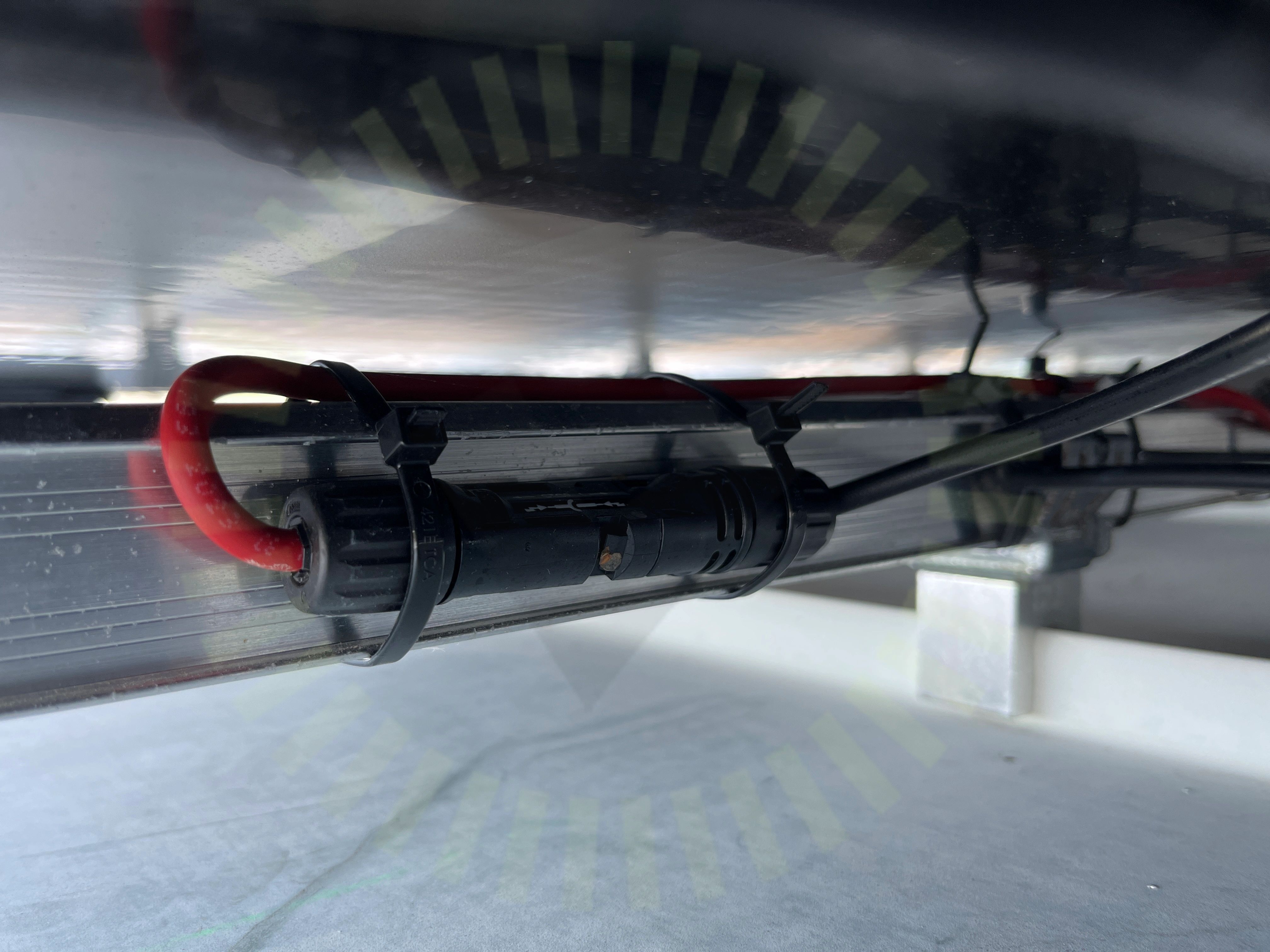

4.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

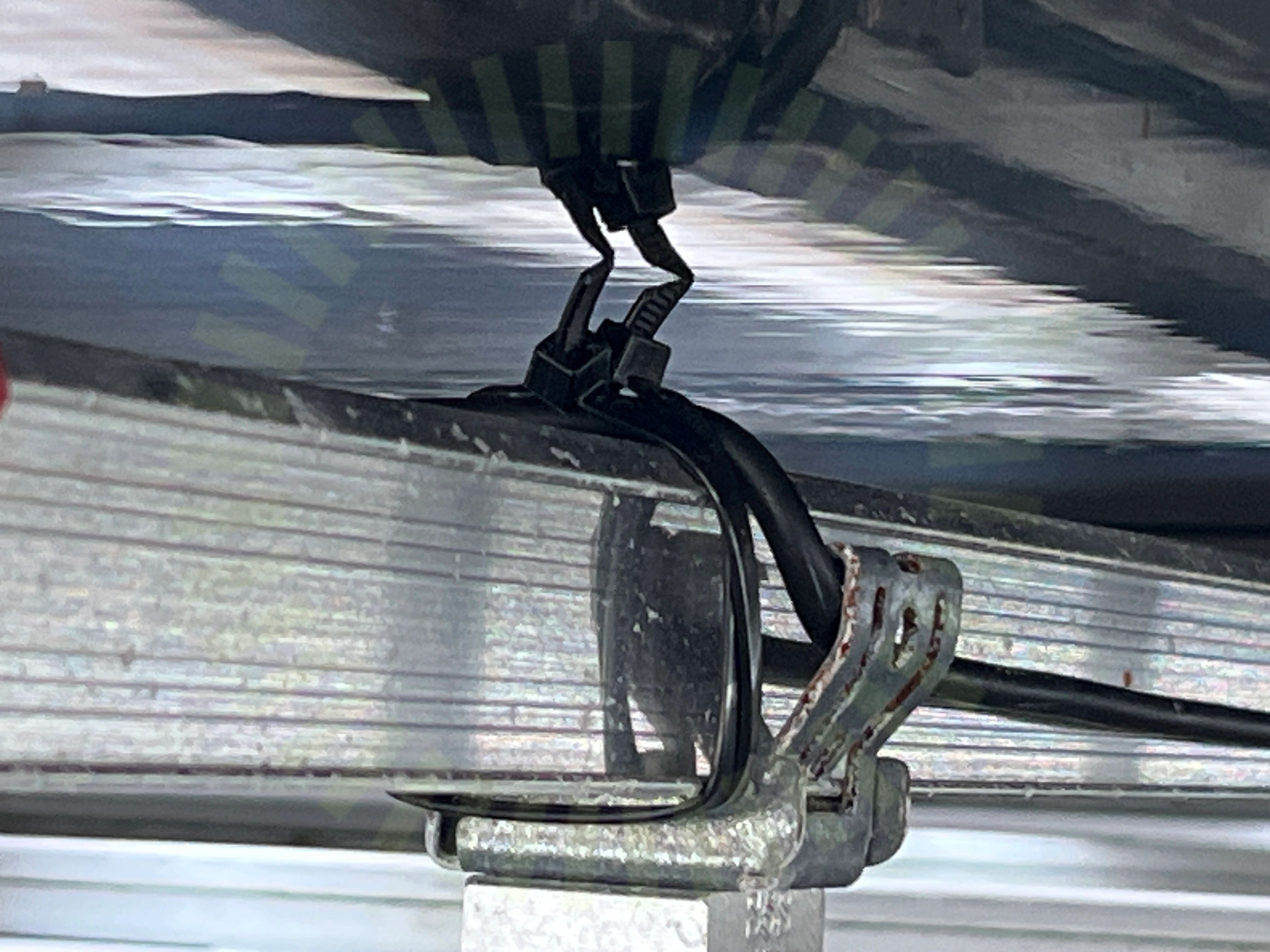

4.3 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 6

4.4 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 8

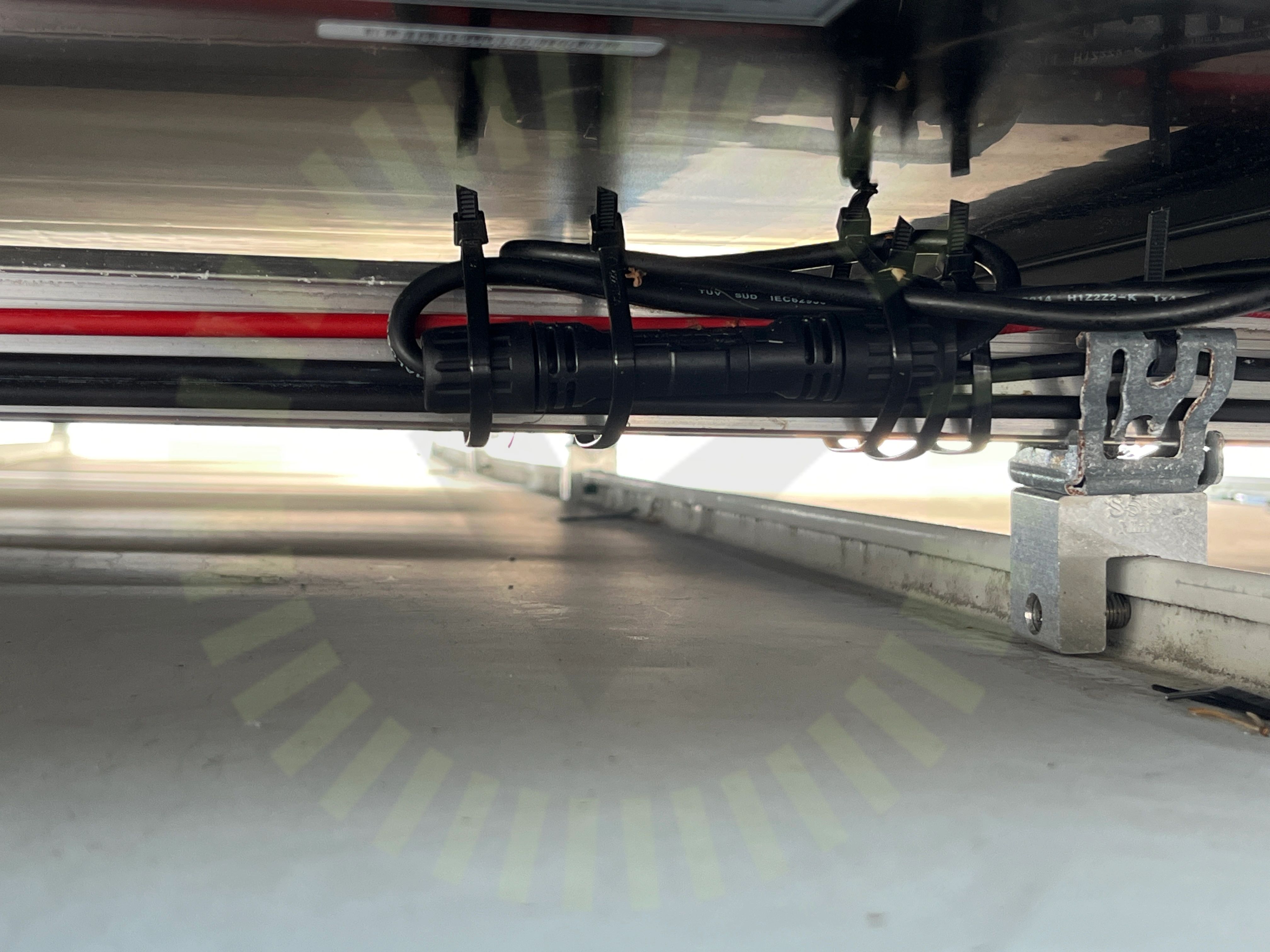

4.5 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Sine Energy: Installing-Manual for Sine Energy solar PV Modules, Sida 15

4.6 Punktbelastning

Inte godkänd

Skoavtryck finns på många panelramar och kan ha orsakat skada på panelerna.

4.7 Förbindelse av kontakter

Inte godkänd

DC kontakter i förbindelse är från olika tillverkare.

SS 436 40 00, 712.526

Godkända kontrollpunkter

10/17

Avstånd till yta

Dräneringshål

Klämmornas överlappning

Lutning

Panelramar separerade

Skador på panel

Skuggning

Spänningar i ram

Stress på kontakter

Strängförläggning

Varselmärkning

Anmärkningar

1/5

5.1 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på säkerhetsbrytaren. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

4/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för likspänning

Växelriktare

Anmärkningar

2/34

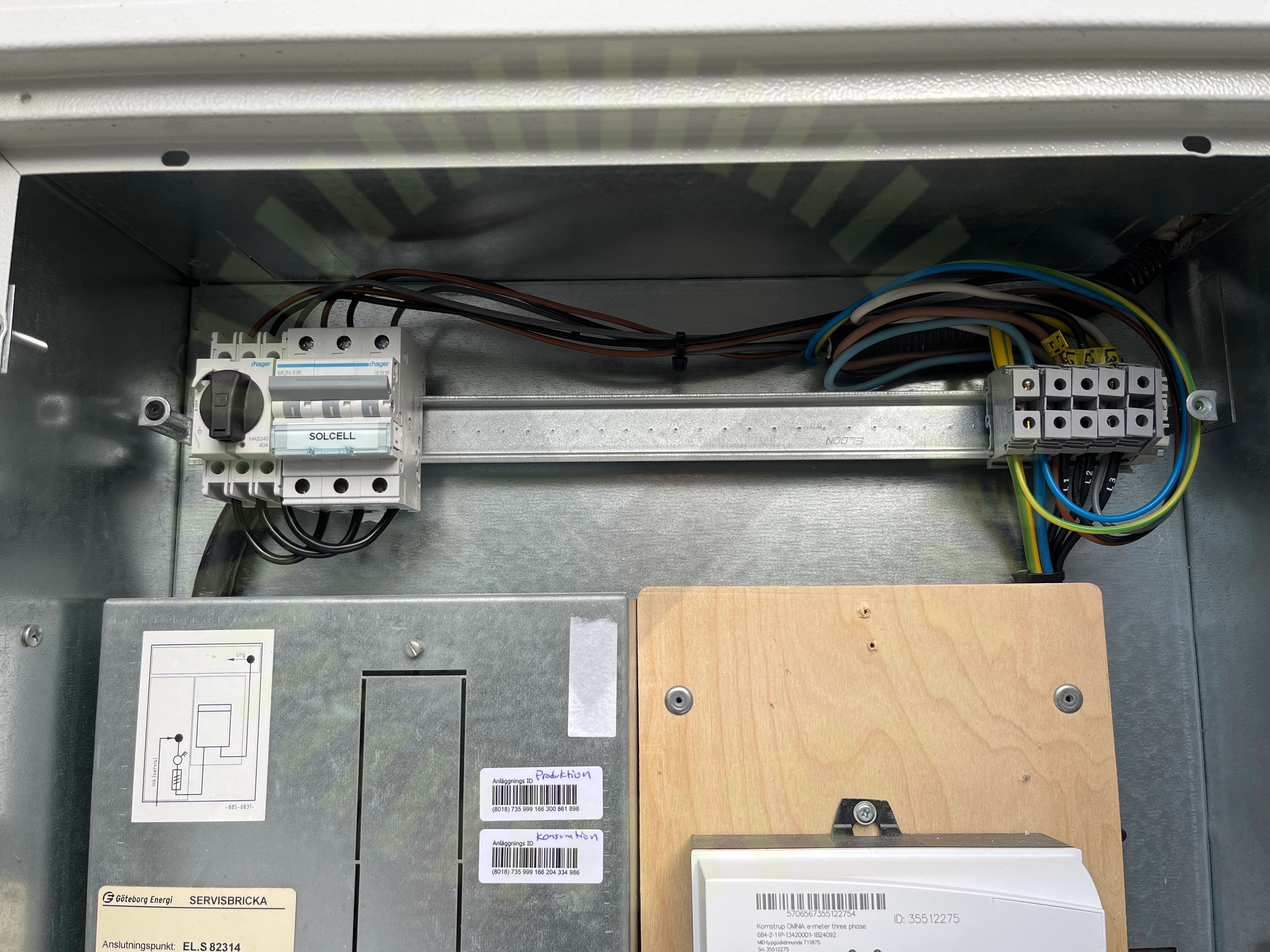

6.1 Dubbel matning

Rekommendation

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

6.2 Kabeldimensionering

Inte godkänd

Kablaget mellan anslutningsplinen och huvudbrytaren är underdimensionerad.

Godkända kontrollpunkter

32/34

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Genomföringar

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Väderskydd

Växelriktarens IP klassning
