Besiktningsrapport

8.5

Installation genom

Energy Effective Solutions

Datum

9 juni 2023

Ort

Nykvarn, Stockholms län

Klämmornas placering

Kopplingslåda

Panelkablagets böjradie

+ 3

86% godkända14% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 (395-420) MR

MontagesystemWeland Stål: Råspont

VäxelriktareGroWatt: MOD 3-10KTL3-XH

TillbehörSäkerhetsbrytare AC

Installerad av Energy Effective Solutions som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, JA Solar: JAM54S31 (395-420) MR

Anmärkningar

5/16

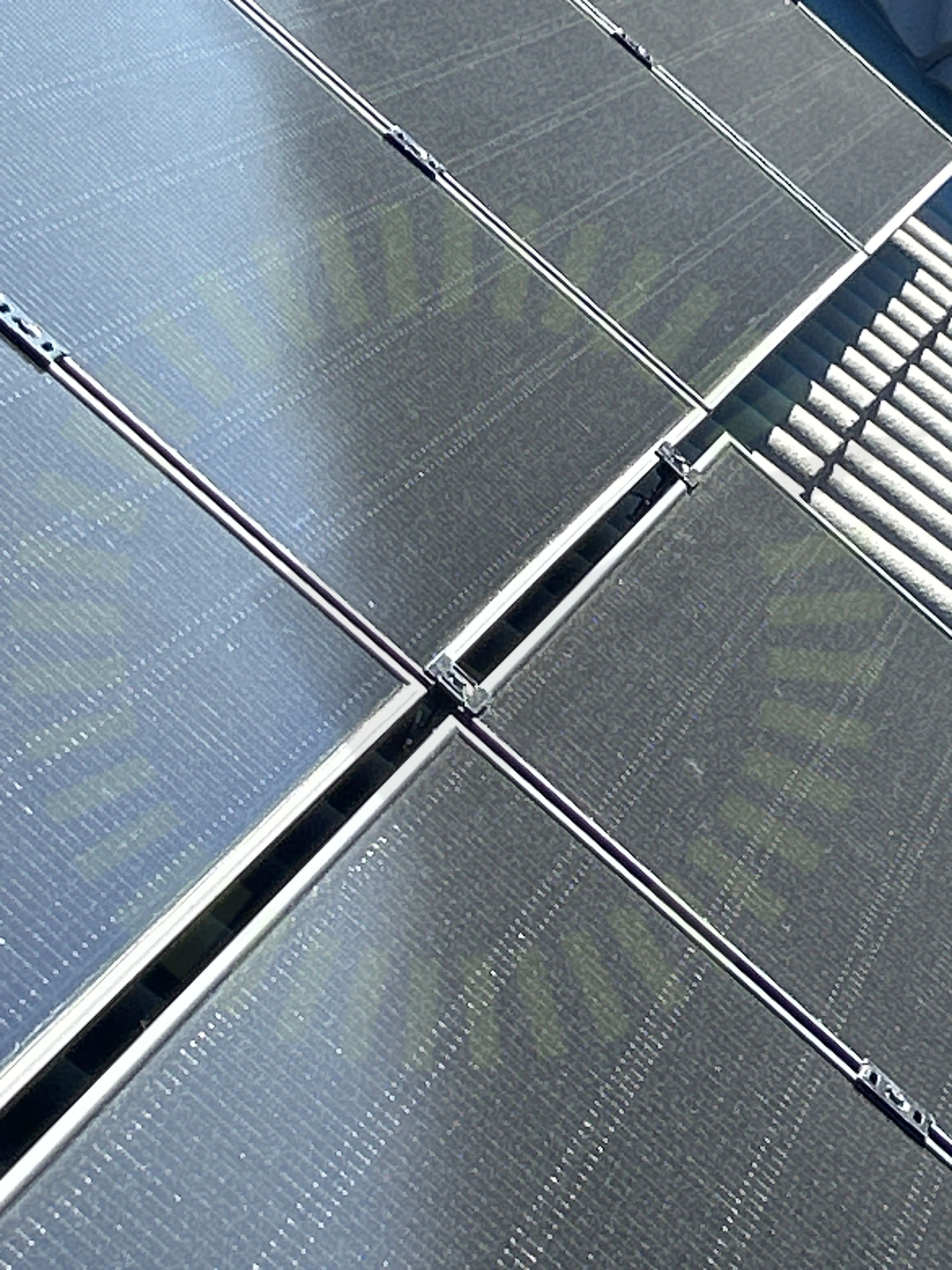

3.1 Panelramar separerade

Inte godkänd

Klämmor som inte används ligger kvar mellan panelramar. Panelernas ramar ska inte ligga dikt an något.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 5

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 8.

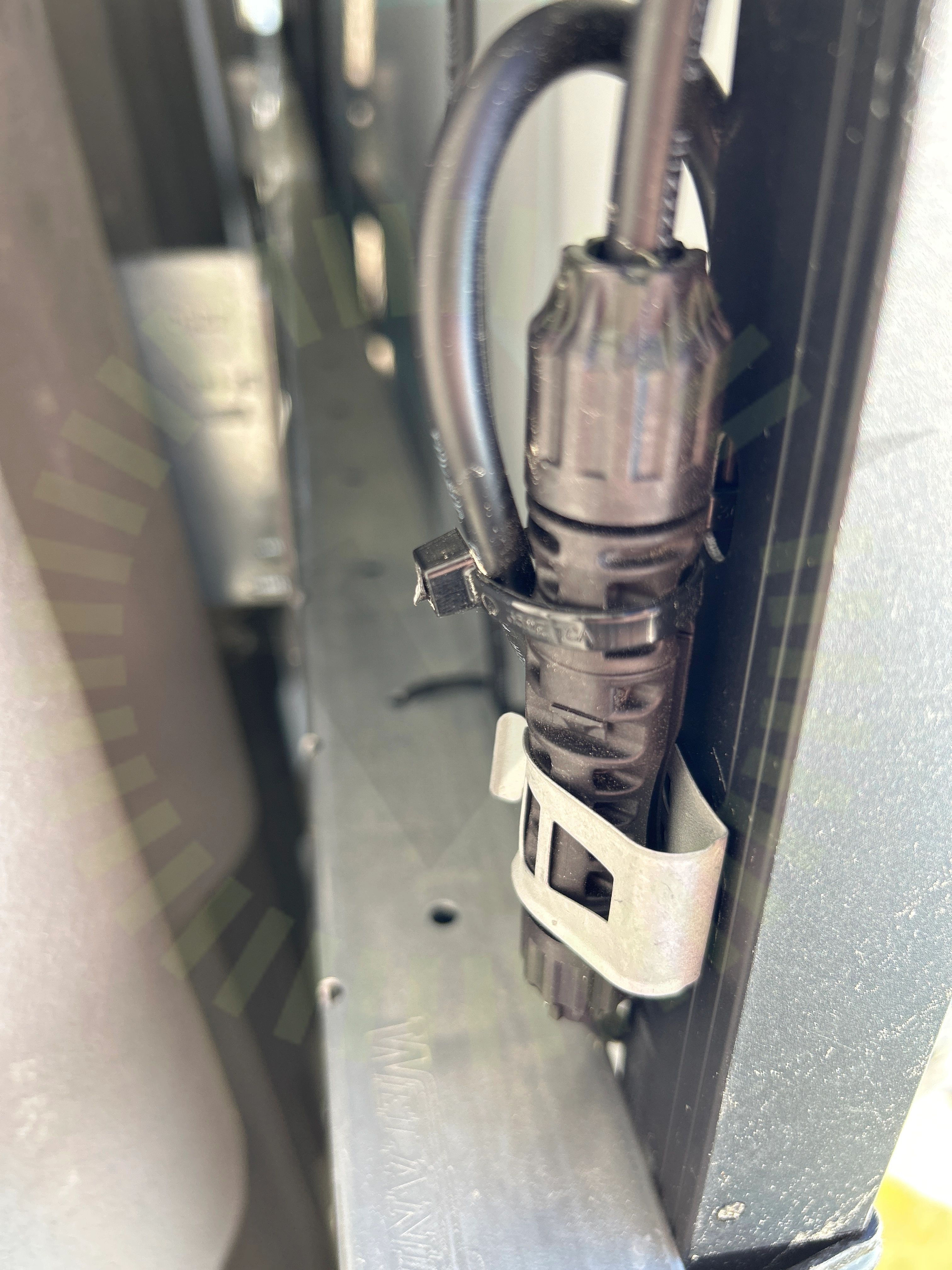

3.3 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

Stäubli PV_MA711. Sida 4.

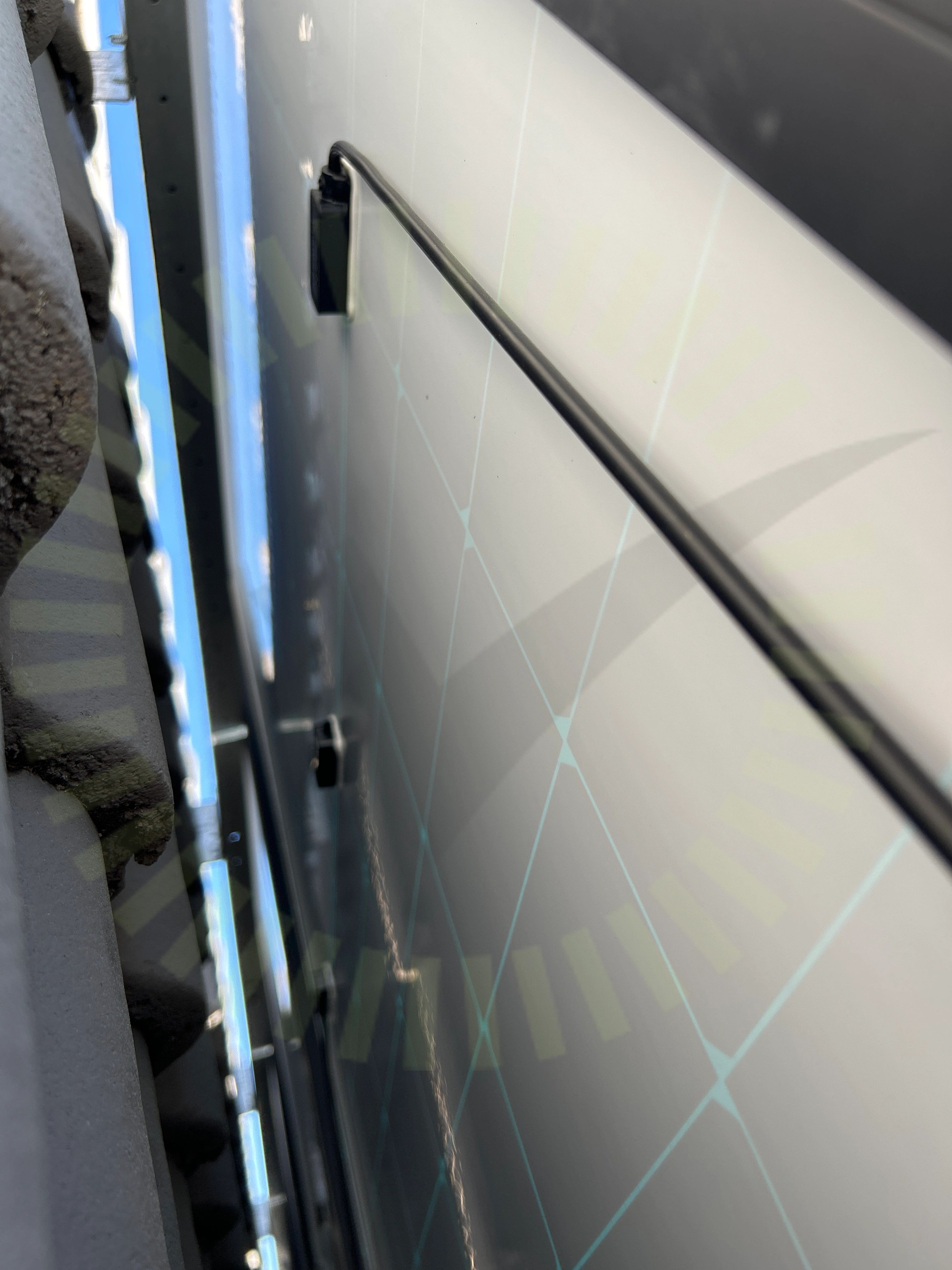

3.4 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

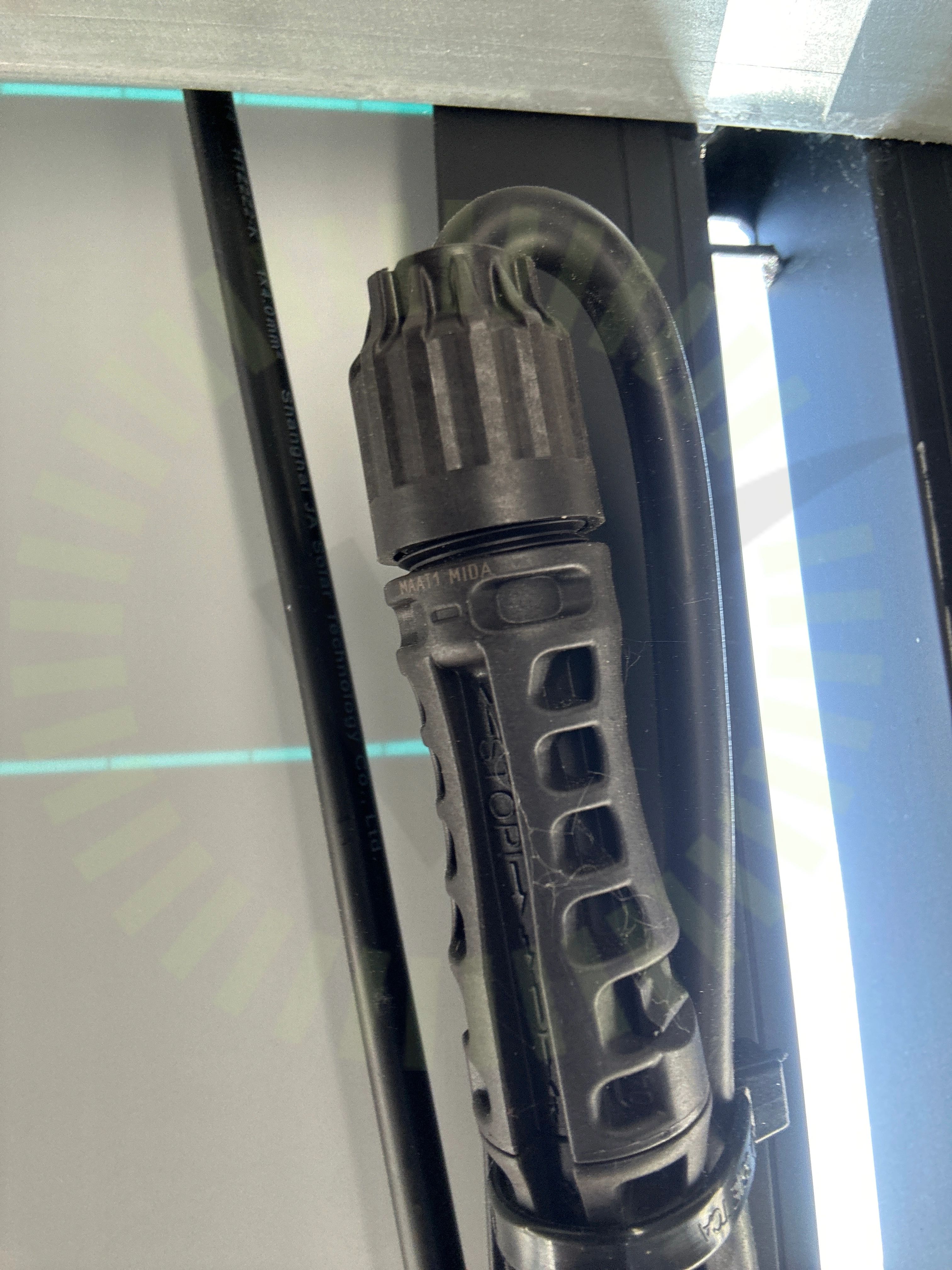

3.5 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Godkända kontrollpunkter

11/16

Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/24

4.1 Antal infästningar

Inte godkänd

Antalet infästningar uppfyller inte lastberäkningens krav.

Snö- och vindlastberäkning

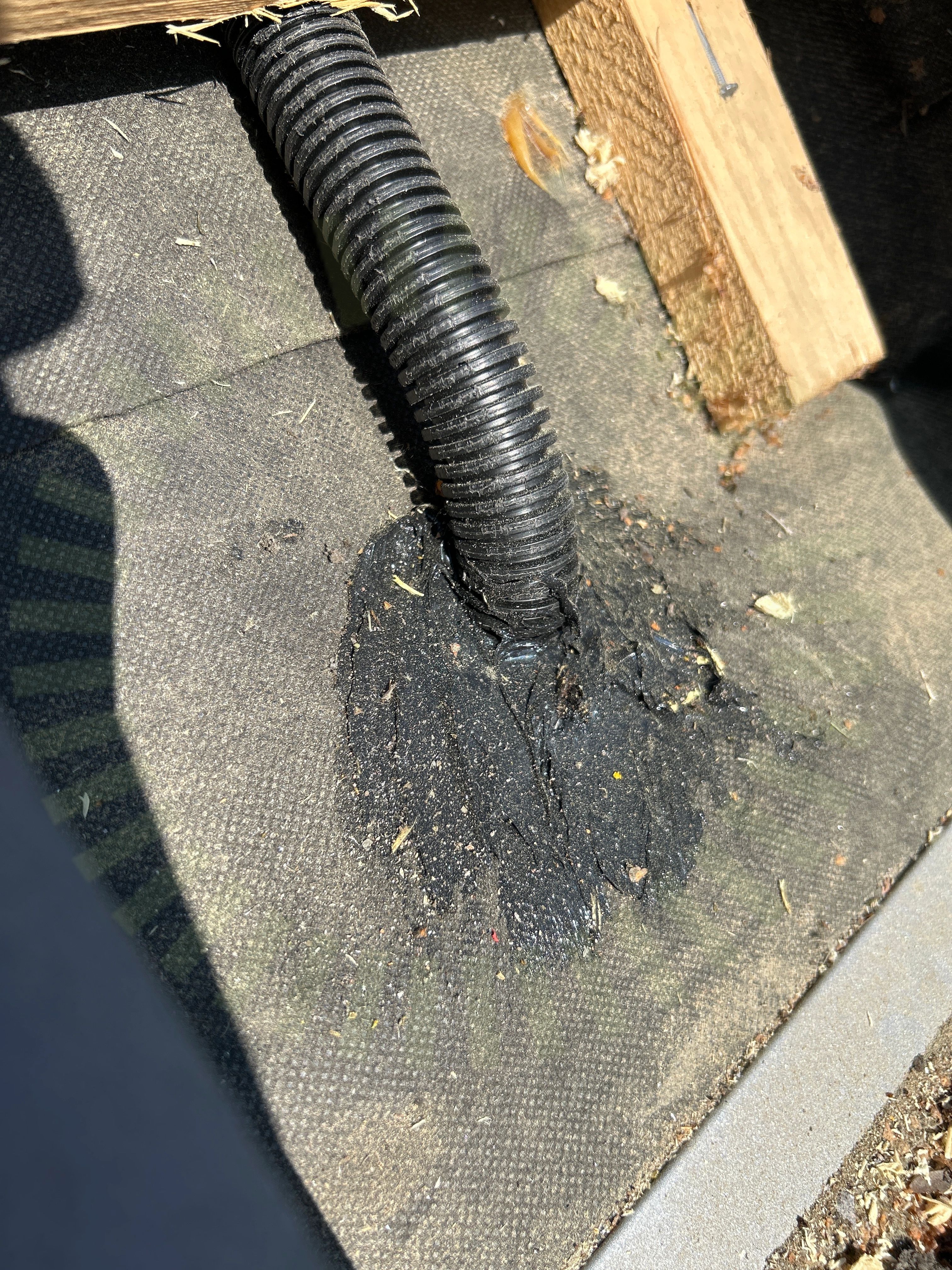

4.2 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

4.3 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Fel taklutning samt fel panelmått.

Tillverkarens montageanvisningar

4.4 Takkrokarnas CC

Inte godkänd

Infästningarnas CC mått överskrider lastberäkningens gränser. Uppmätt 150 cm.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

20/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

2/5

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid ansluten central.

SS 436 40 00 (712.514.101)

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/33

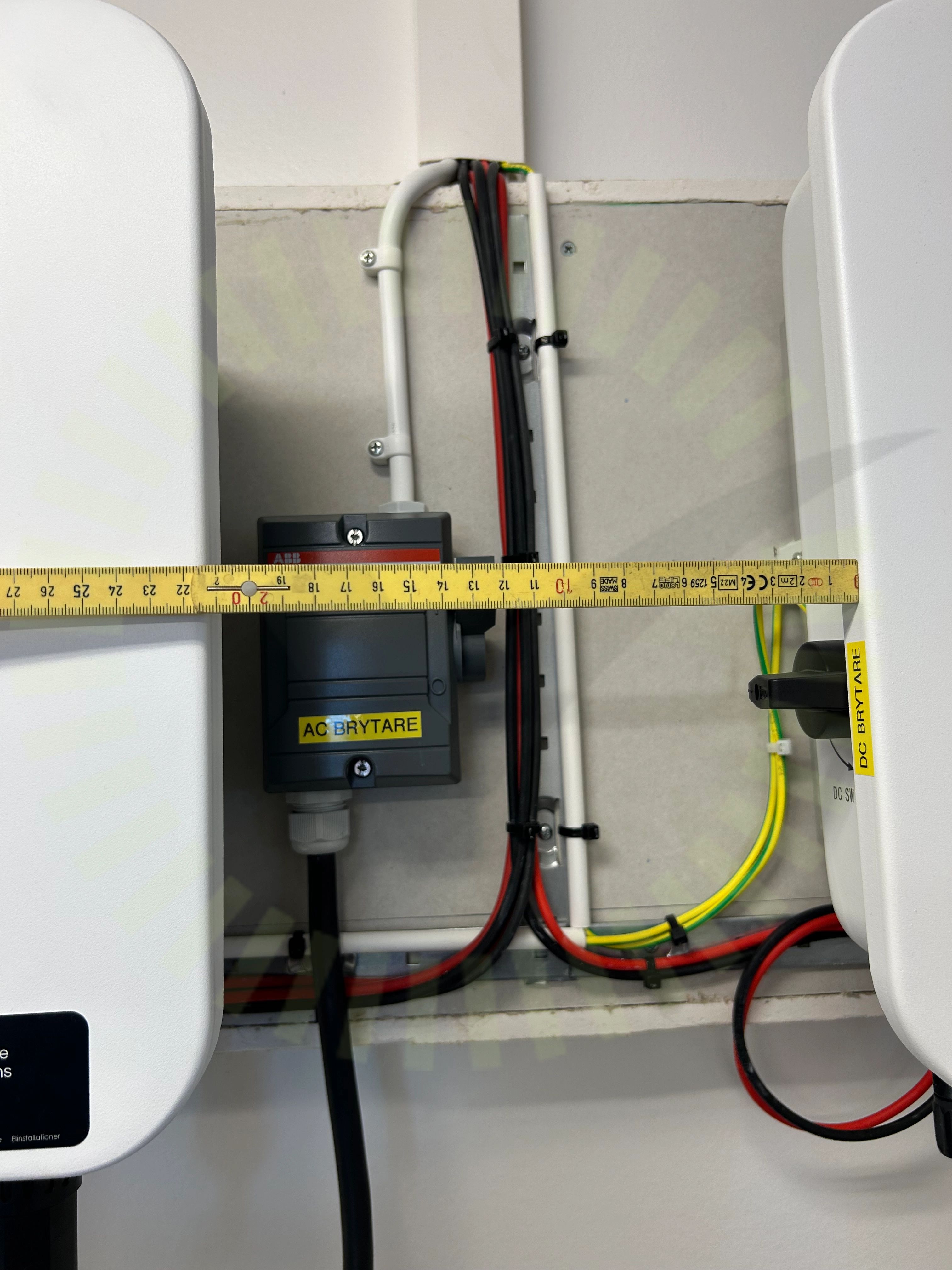

6.1 Avstånd närliggande objekt

Inte godkänd

Växelriktarna är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

GroWatt User Manual XH EN 202206, Sida 12

Godkända kontrollpunkter

30/33

AC BöjradieAC Kablage förläggningAC kablage skarp kantBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMärkningSkadat kablageSträngdesignSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/33

AC Anslutning VäxelriktareGenomföringar
