Besiktningsrapport

8.2

Installation genom

1KOMMA5°

Datum

10 juni 2024

Ort

Södra Sandby, Skåne län

Kabelinföringar

Avstånd närliggande objekt

Fastsäkring av produkt

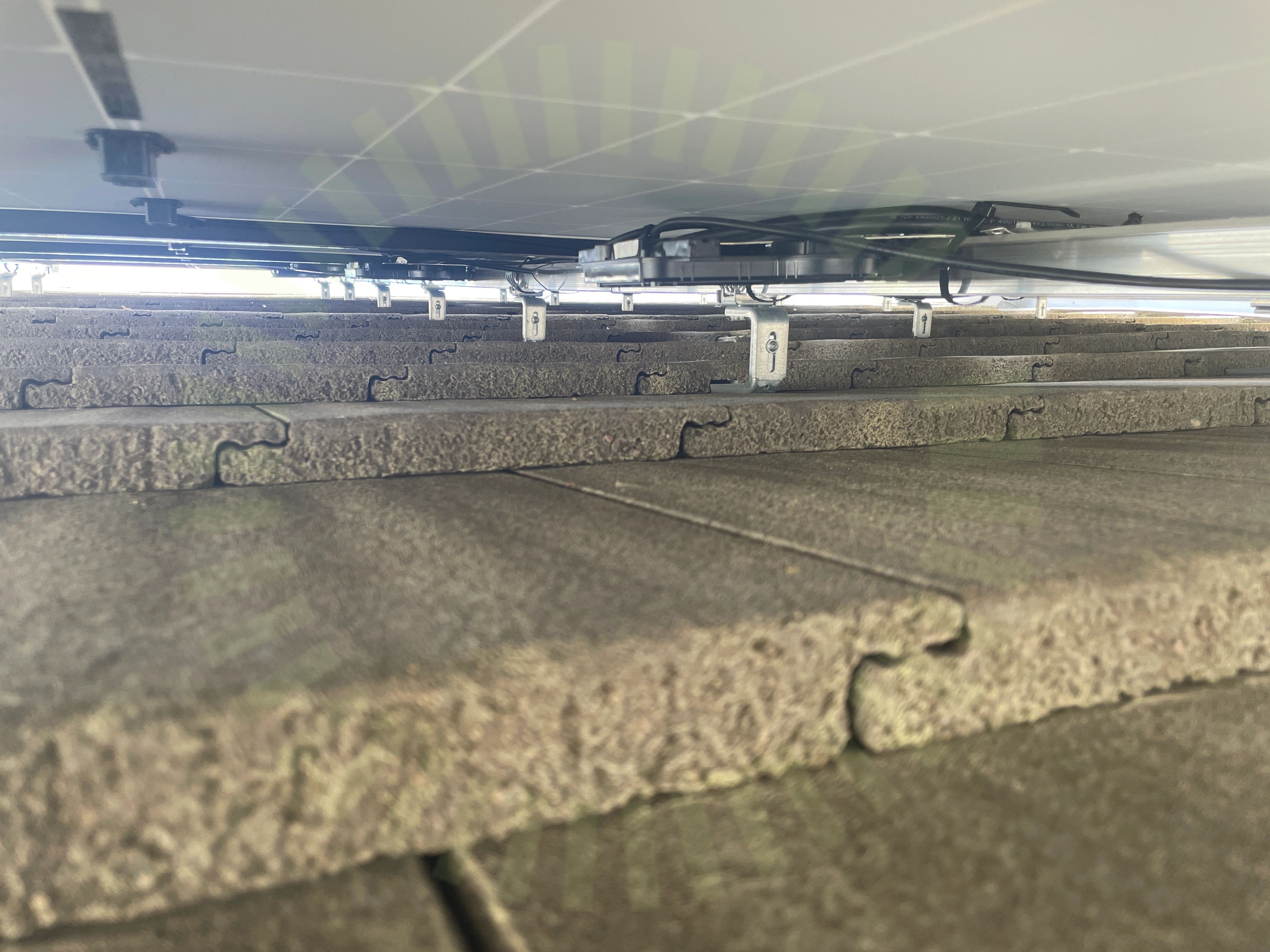

+ 6

89% godkända11% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemESDEC Lutande Panntak

VäxelriktareEnphase: IQ8 Series

BatteriEnphase: IQ BAttery 3T

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

TillbehörEnphase: IQ Gateway Metered

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Batteri

Anmärkningar

2/9

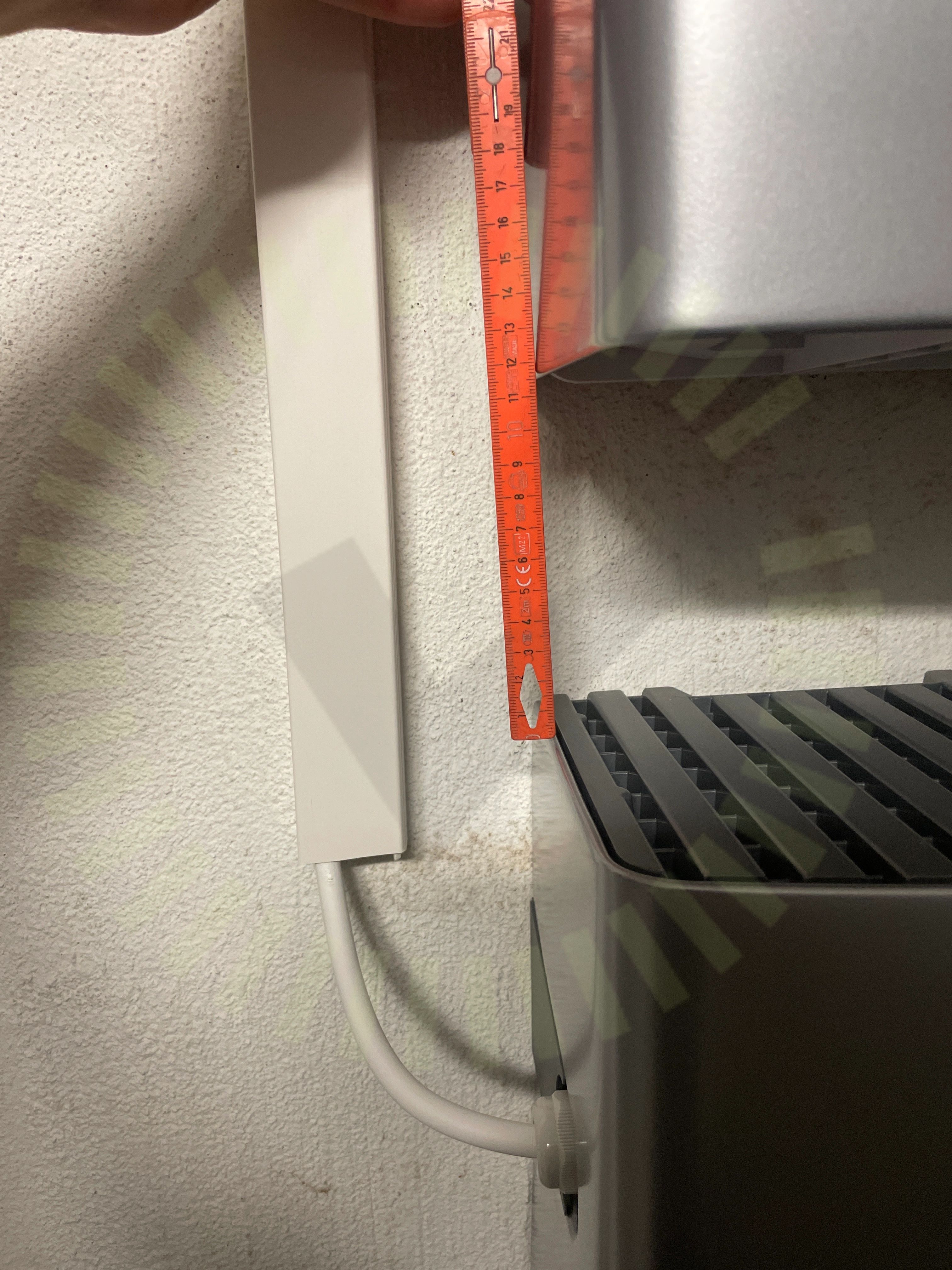

2.1 Avstånd närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 3

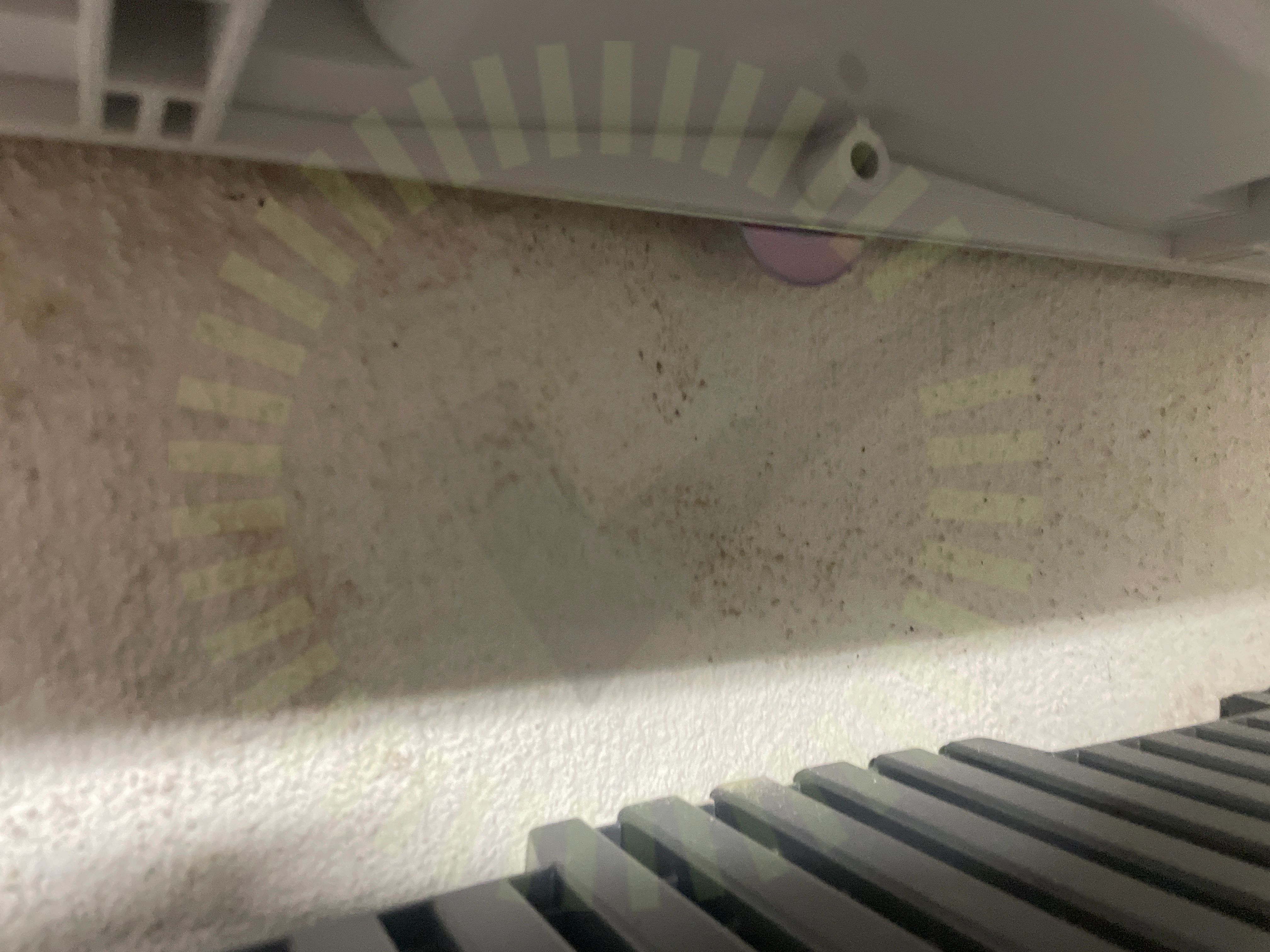

2.2 Fastsäkring av produkt

Inte godkänd

Batteri är inte fastsäkrat korrekt. Låsningsskruv på batteriets undersida saknas.

Enphase: IQ Battery-3T/10T Snabb Installations Guide Rev06 2023-08-07, Sida 4-5

Godkända kontrollpunkter

7/9

AC anslutning Placering av batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd

Micro-växelriktare

Anmärkningar

1/14

3.1 Kabeldragning

Inte godkänd

Kabelaget har inte korrekt stöd utifrån anvisning.

IQ8 Series Microinverter Installation Manual-IOM-00030-1.0 SV 2023-08-25, Sida 17

Godkända kontrollpunkter

13/14

Anslutning av panelerAnslutning IQ CableAnslutning micro-växelriktareDC KontakterFastsäkring av produktGrenkretsarIQ Sealing CapIQ TerminatorKompatibilitet med micro-växelriktareKopplingsdosaKretsdesign IQ cable-sektionPlaceringSmartmätare

Säkerhetsbrytare AC

Anmärkningar

1/7

4.1 Kabelinföringar

Inte godkänd

Förskruvning felaktigt monterad.

Godkända kontrollpunkter

6/7

Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, 1Komma5° - Fullblack

Anmärkningar

2/16

5.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens undersida.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

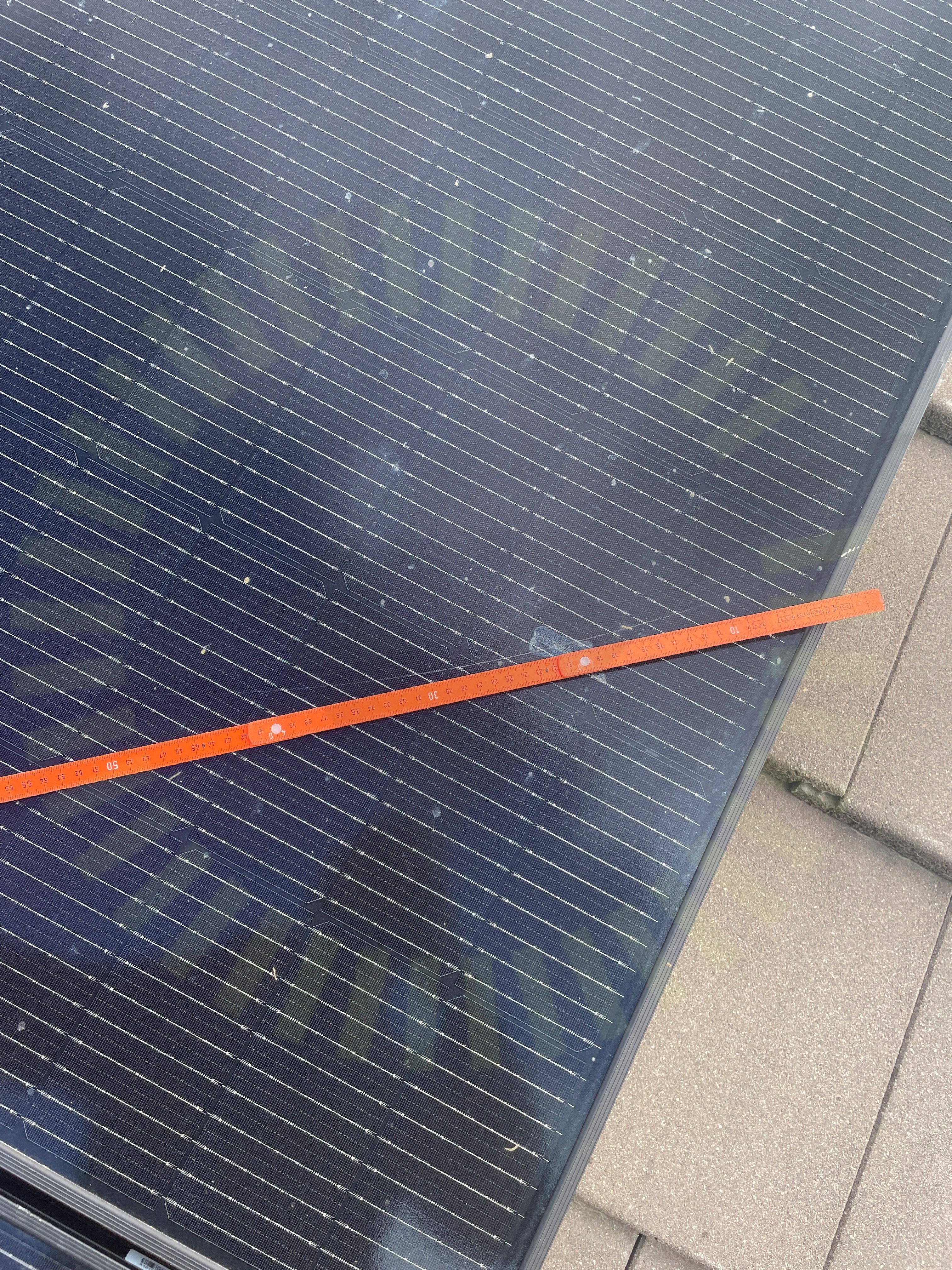

5.2 Skador på panel

Inte godkänd

Längre repor finns på panelerna.

Godkända kontrollpunkter

14/16

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkuggaSpänningar i ramStress på kontakter

Tak 1, ESDEC Lutande Panntak

Anmärkningar

4/25

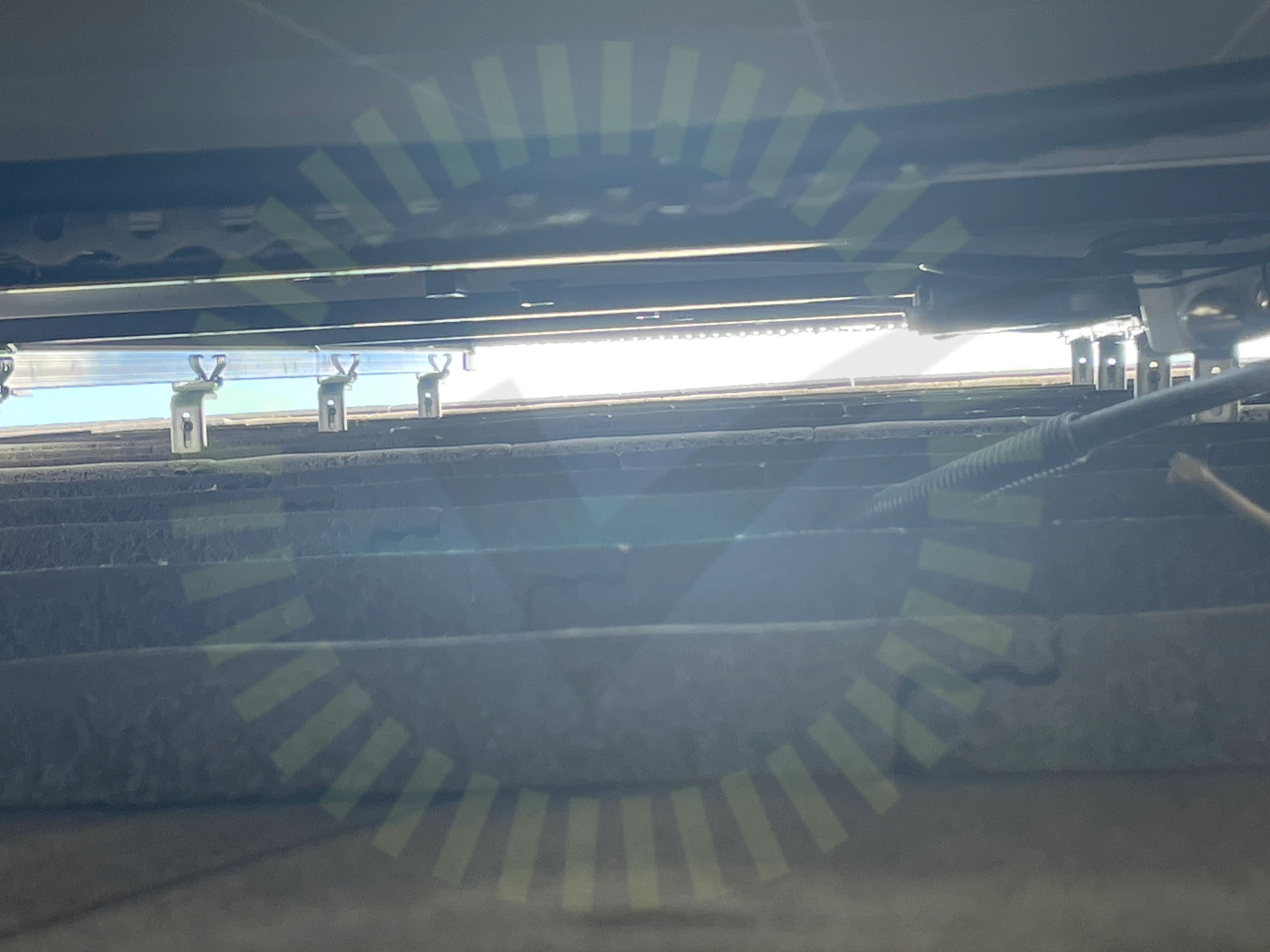

6.1 Förstärkningsskruv

Inte godkänd

För få förstärkningsskruvar är använda. Vissa som är placerade är felaktigt placerade.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

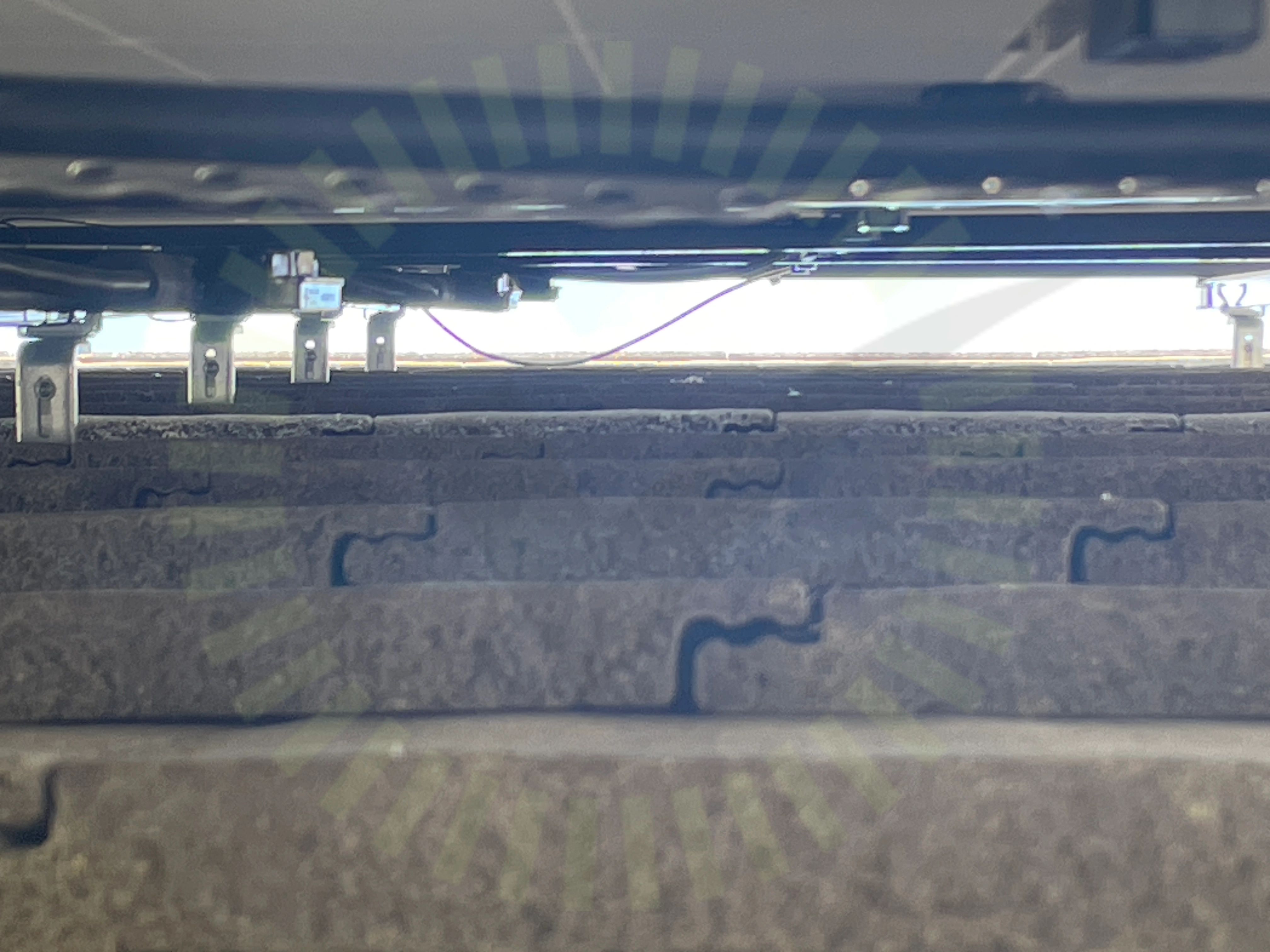

6.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd generellt.

SS 436 40 00 (712.522.101)

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

6.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/25

DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

7/7

FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

1/3

8.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

2/3

Missvisande varselmärkningVarning för backspänning

Växelriktare

Anmärkningar

1/29

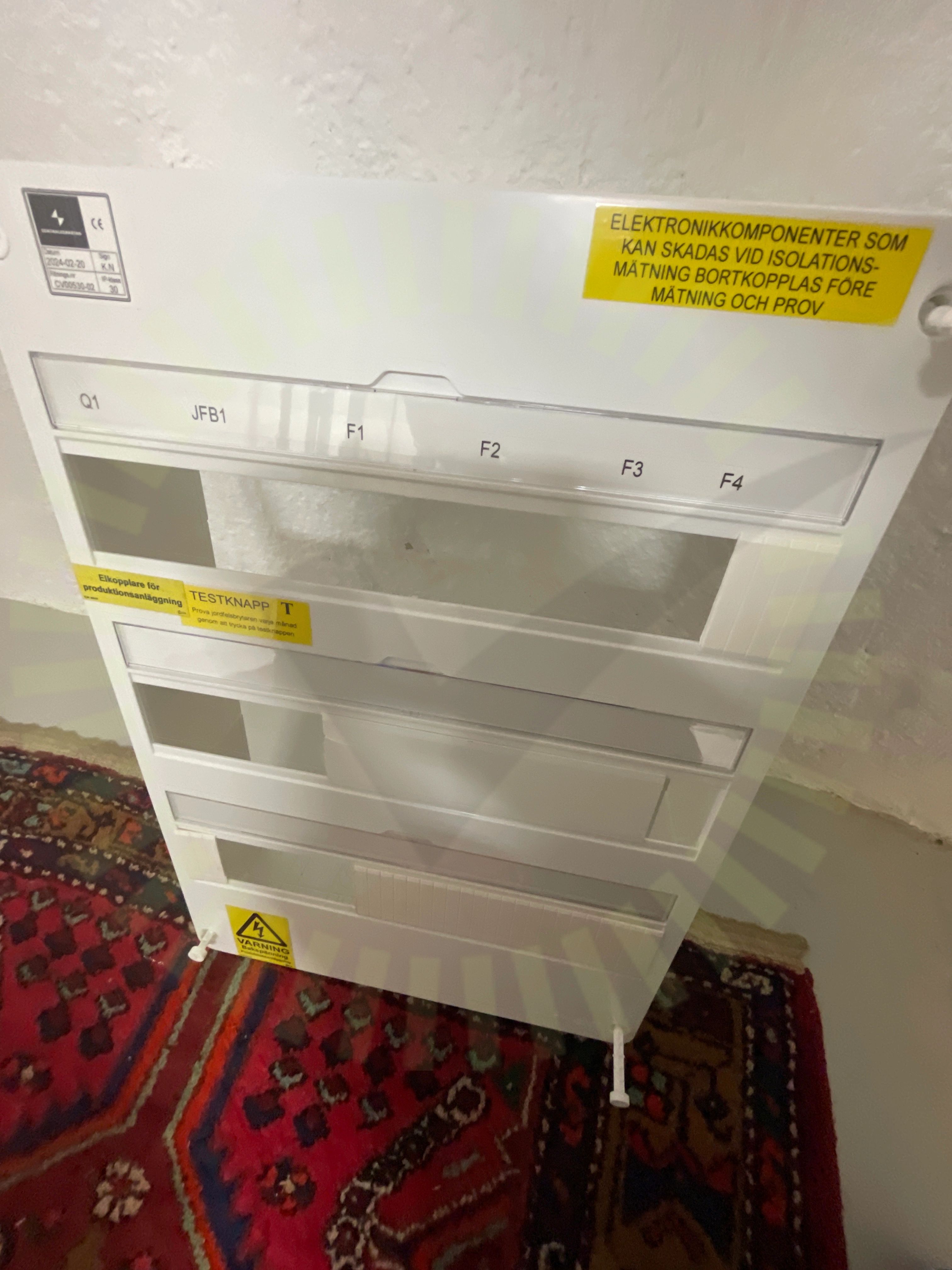

9.1 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

28/29

AC Kablage förläggningAnslutning av CT klämmorAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDubbel matningEnkelisolerade ledareFastsäkring av produktGenomföringarHuvudsäkringKabeldimensioneringKablagets böjradieKommunikation med batteriLikspänningskomponenterMatning till smartmätareMekanisk påverkanPlacering av CT klämmorSkadat kablageSkador signalkablageSkarp kantStress på kontakterSäkringsdimensionSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
