Besiktningsrapport

8.6

Installation genom

Svea Solar

Datum

29 maj 2023

Ort

Storvreta, Uppsala län

Skenans utstick för klämma

DC kabel förläggning

Uppskalad ledare

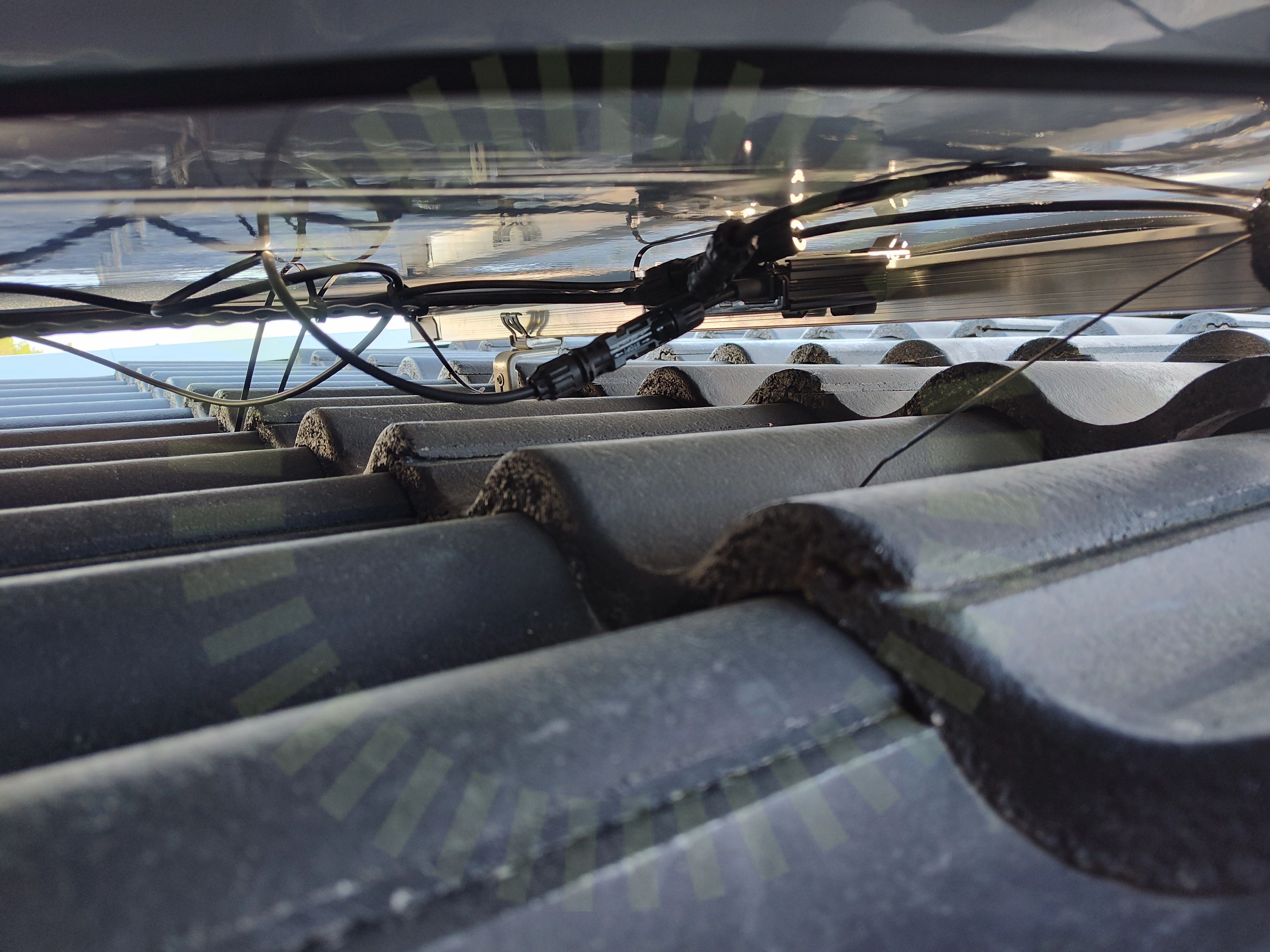

+ 5

87% godkända13% ej godkända

Om installationen

PanelerTrina: TSM-DE09.08 390-405W

OptimerareSolarEdge: S-Serie

MontagesystemESDEC Lutande Panntak

VäxelriktareSolarEdge: SE3K-10K

TillbehörElmaterial: Kapsling

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande Panntak

Anmärkningar

5/27

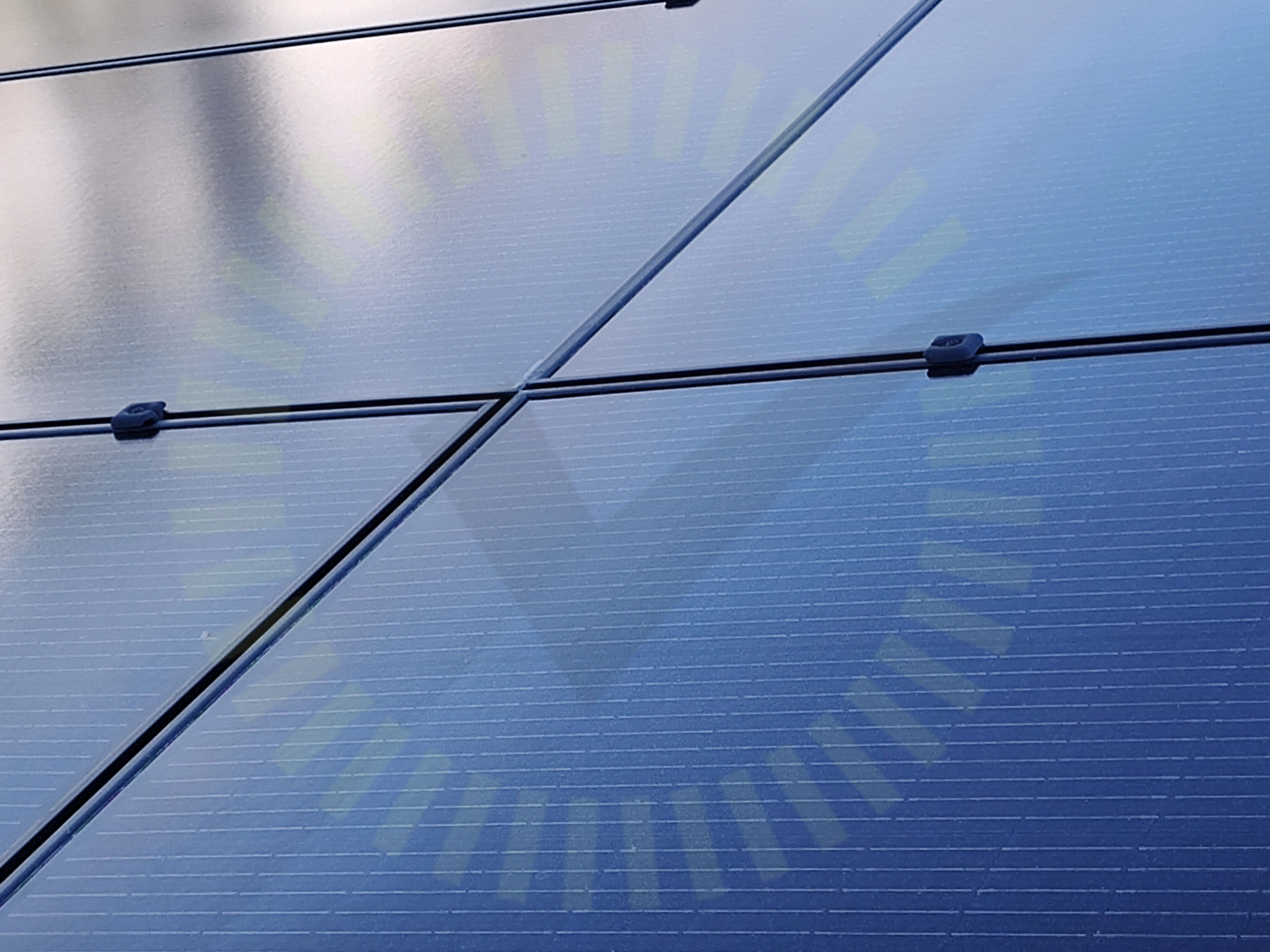

2.1 Klämmans dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

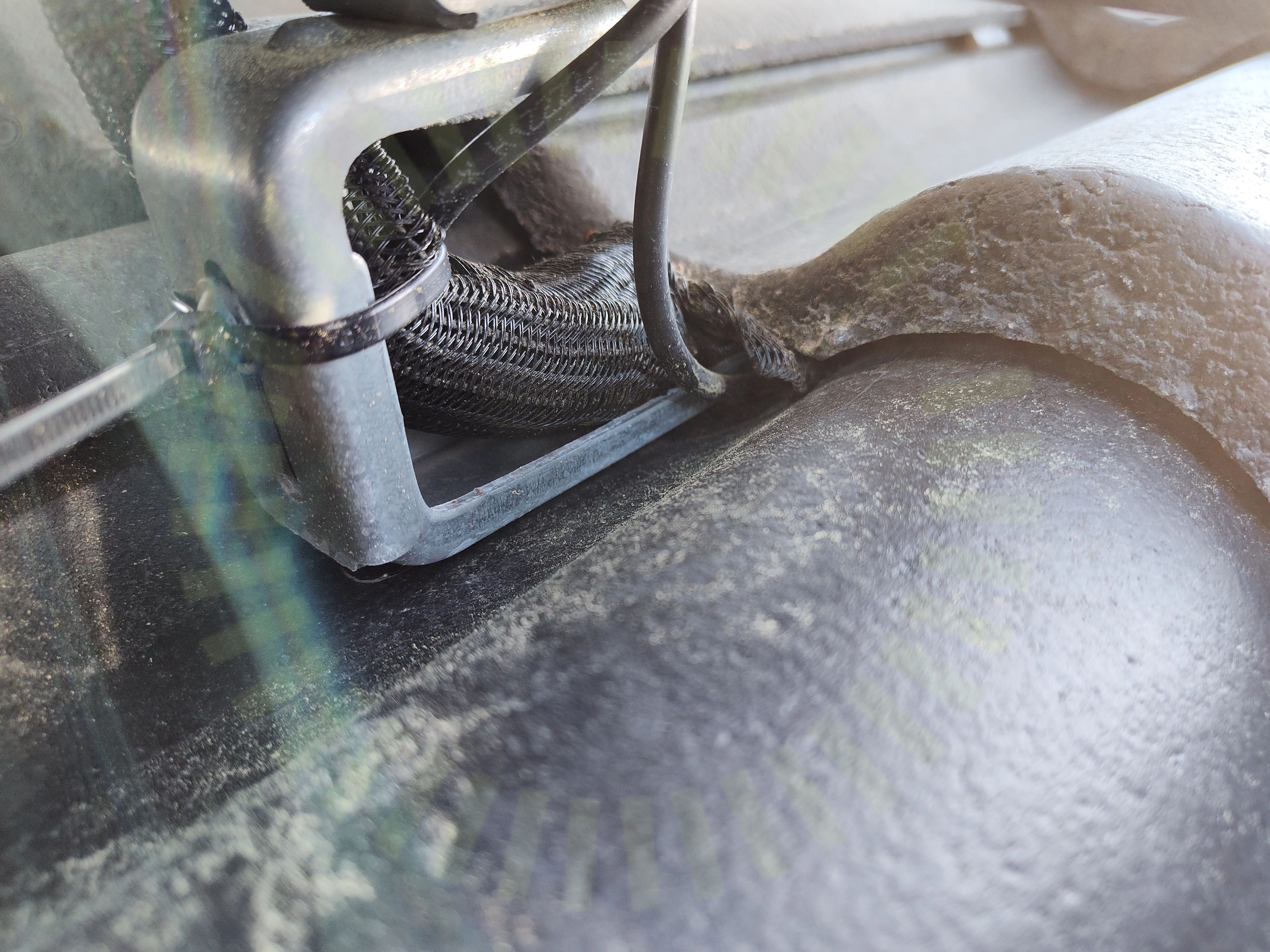

2.2 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

2.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.521.101 och 522.8.4)

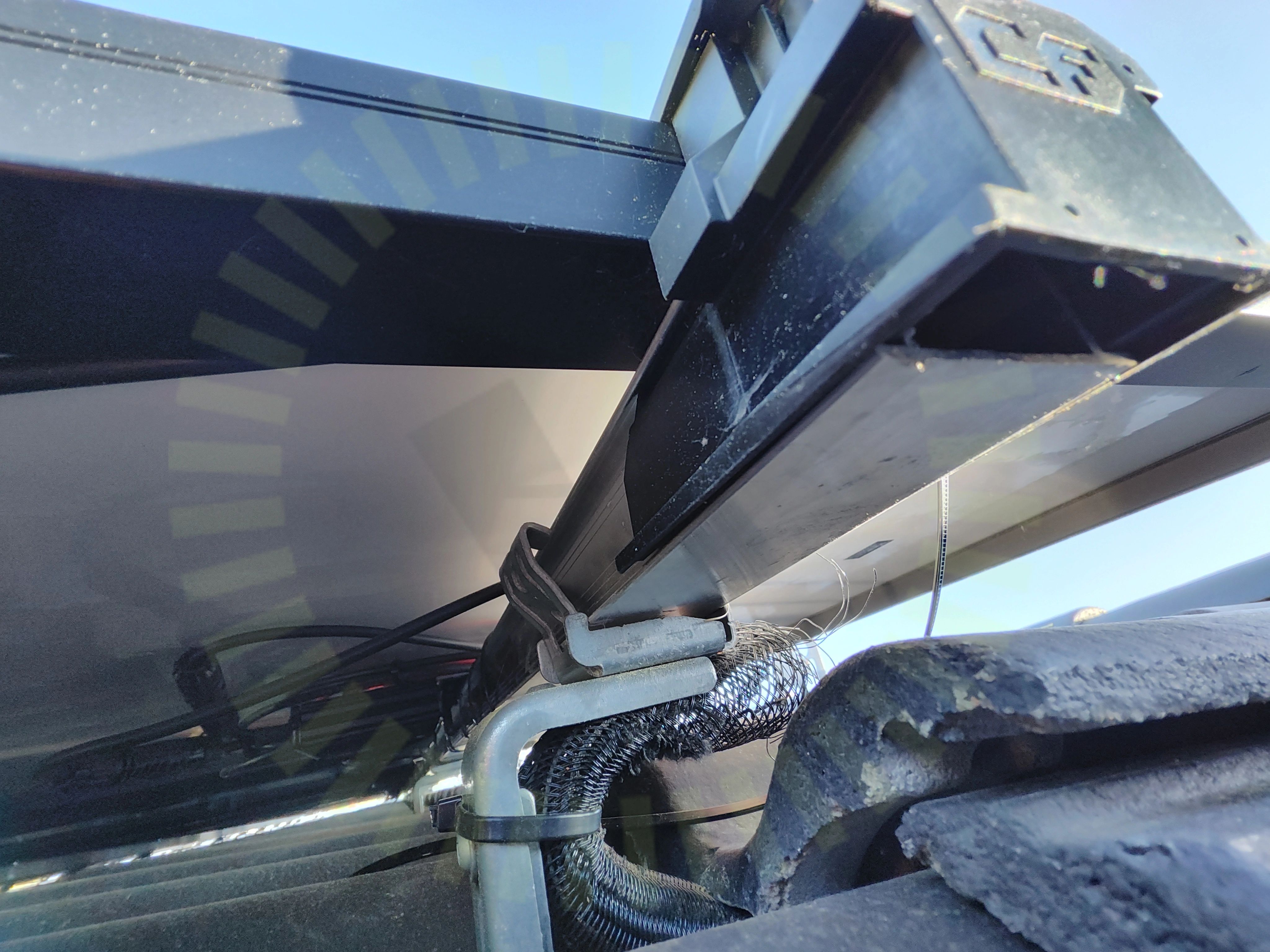

2.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara mellan 20-35 mm

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

2.5 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

20/27

Föremål mellan skena och panelramFrämmande materialKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

2/27

TakgenomföringTakkrokarnas CC

SolarEdge: S-Serie

Godkända kontrollpunkter

5/5

DragavlastadeFastsäkring av produktKompatibilitetKontakterPlacering

SolarEdge: SE3K-10K

Anmärkningar

7/37

4.1 Avtal

Kundkommentar

Säljaren sålde på oss optimarare, vilket vi försökte ifrågasätta under säljprcessen men de erbjöd oss aldrig en anläggning utan optimerare. Vårt hus ligger högt så risken för skugga är nästan 0%. Det teknikerna (Sveasolars egna) som påtalade att det var helt onödigt.

Avtal

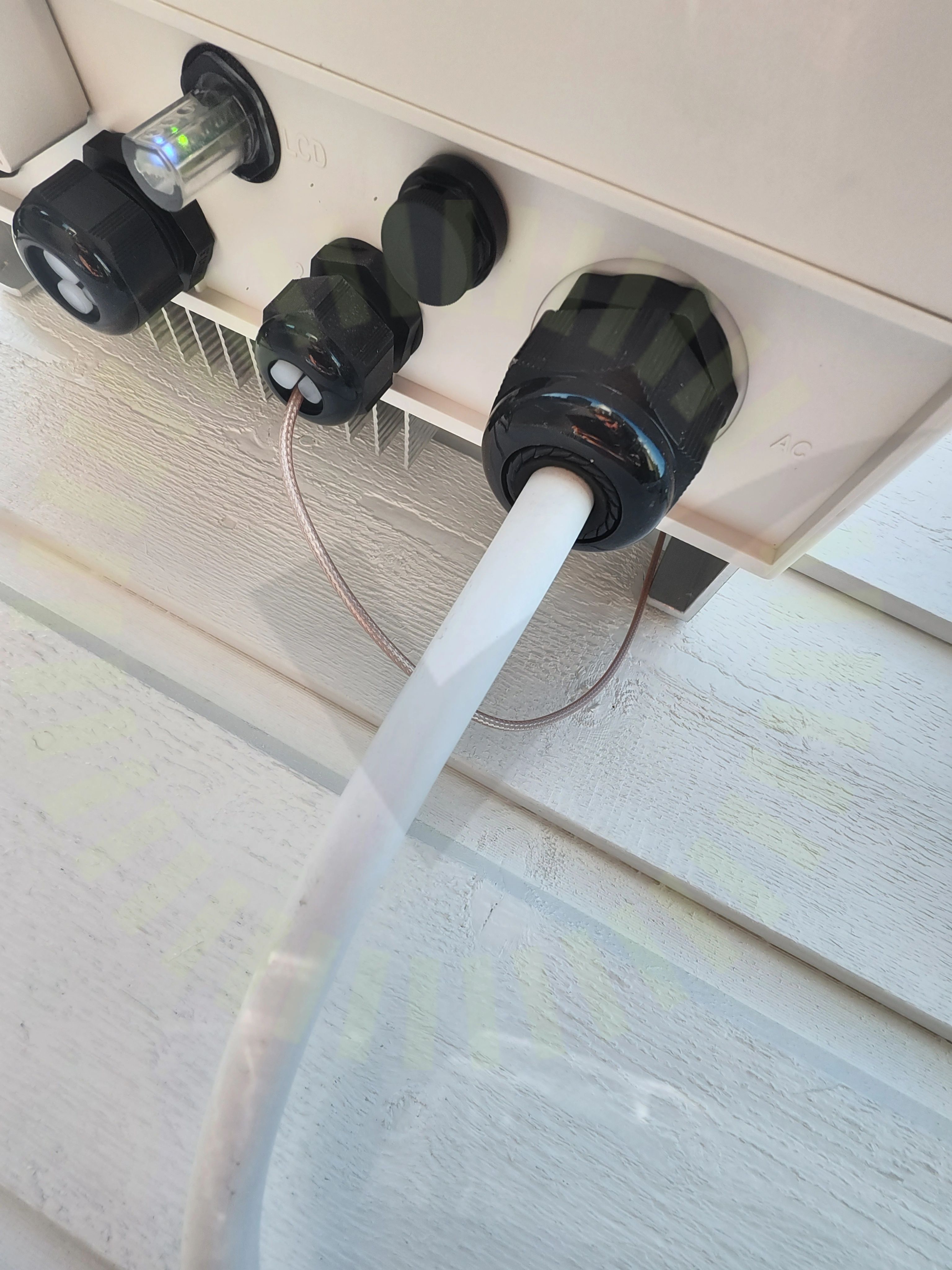

4.2 Förskruvning

Inte godkänd

Förskruvningen sitter inte korrekt runt kabeln.

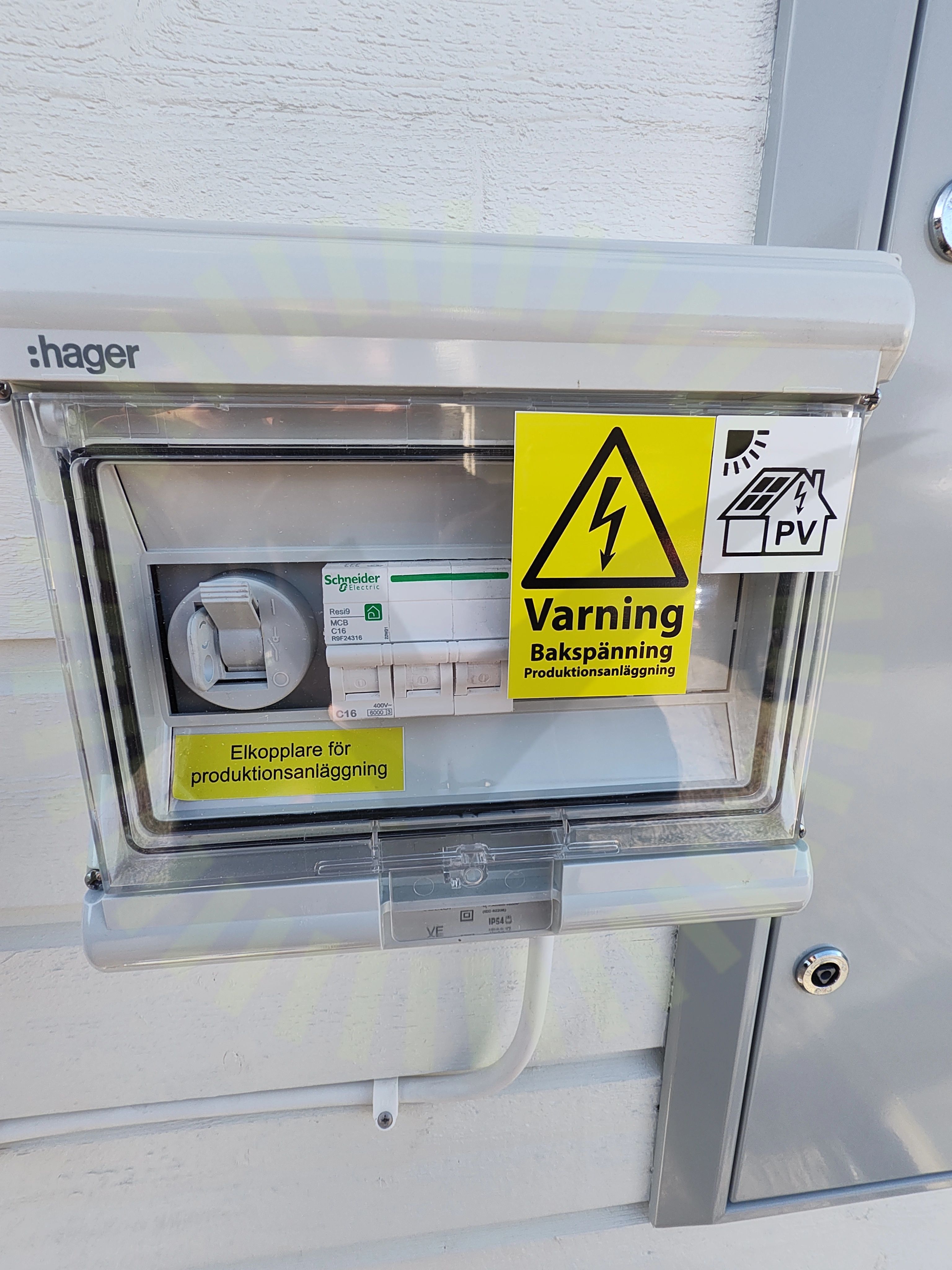

4.3 Märkning

Inte godkänd

Märkning saknas för växelriktarens säkringar.

4.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC sträng saknas.

4.5 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

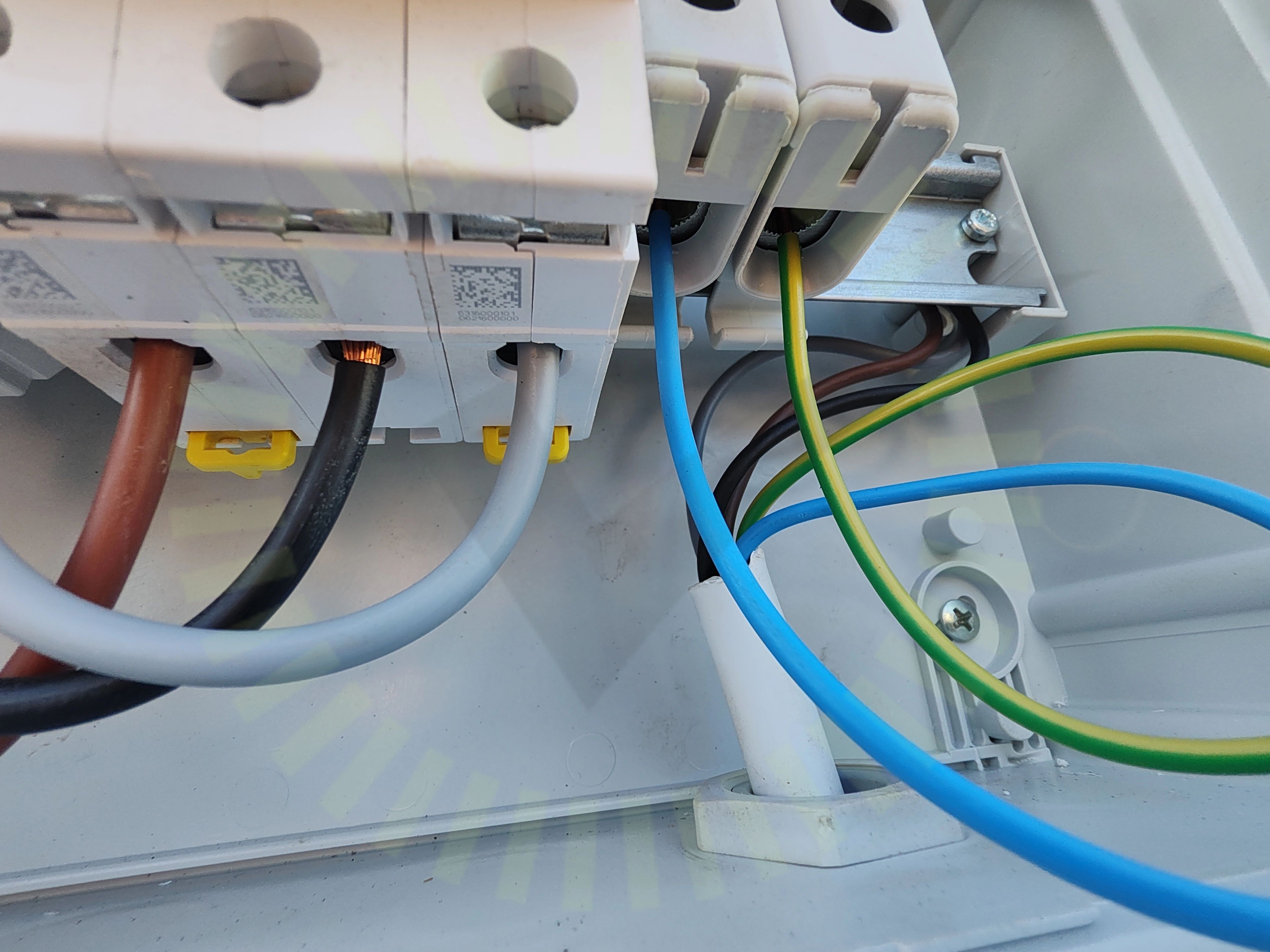

4.6 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

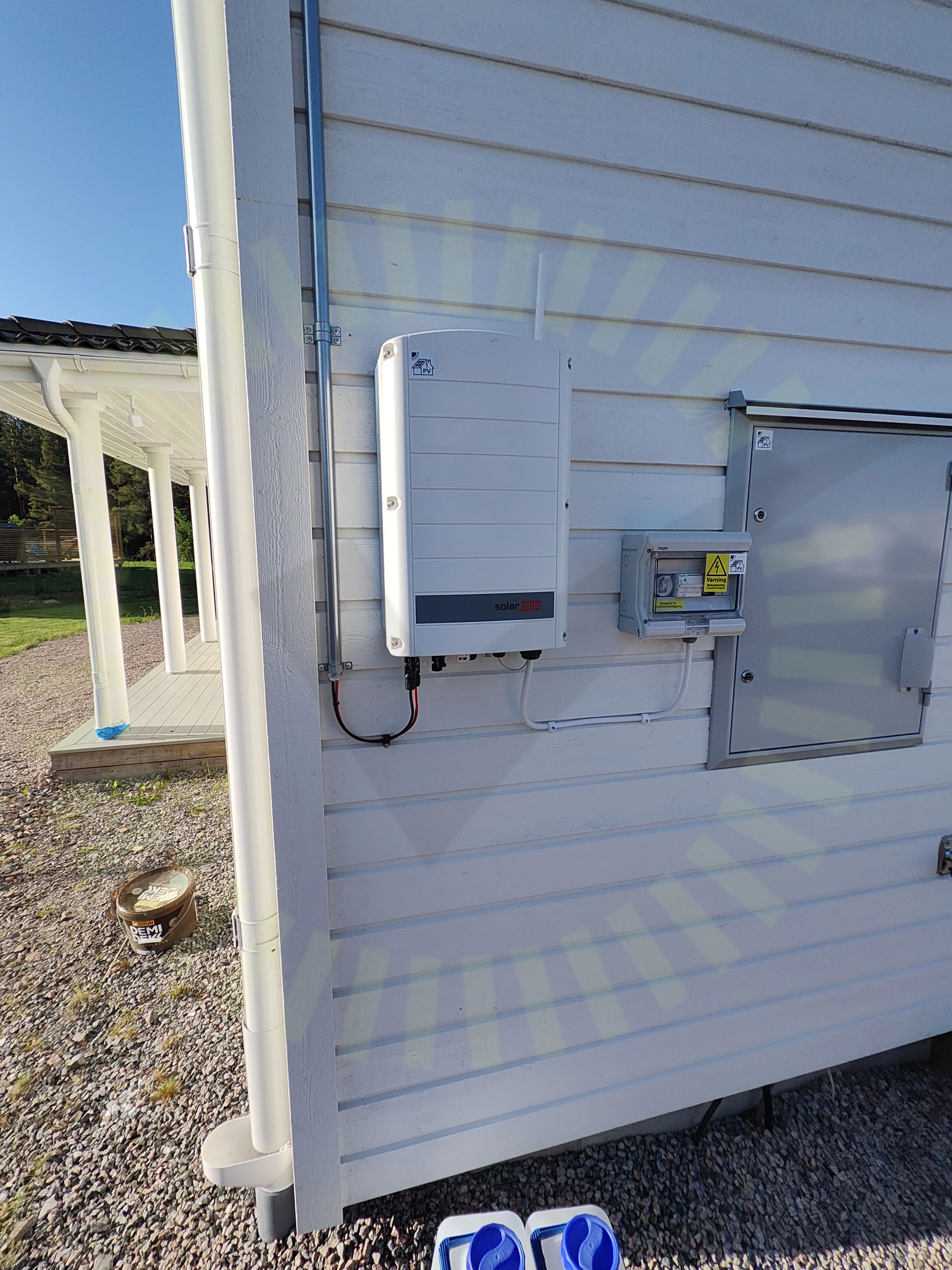

4.7 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

28/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av växelriktareGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningSkadat kablageSäkringsdimensionSäkringsdimensionTätningsinsattsVarning för backspänningVentilationVinkelVäderbeständigt materialVäxelriktarens kontakter

Ej tillgängligt vid besiktning

2/37

SträngdesignTillförlitligt fäst

Trina: TSM-DE09.08 390-405W

Anmärkningar

1/13

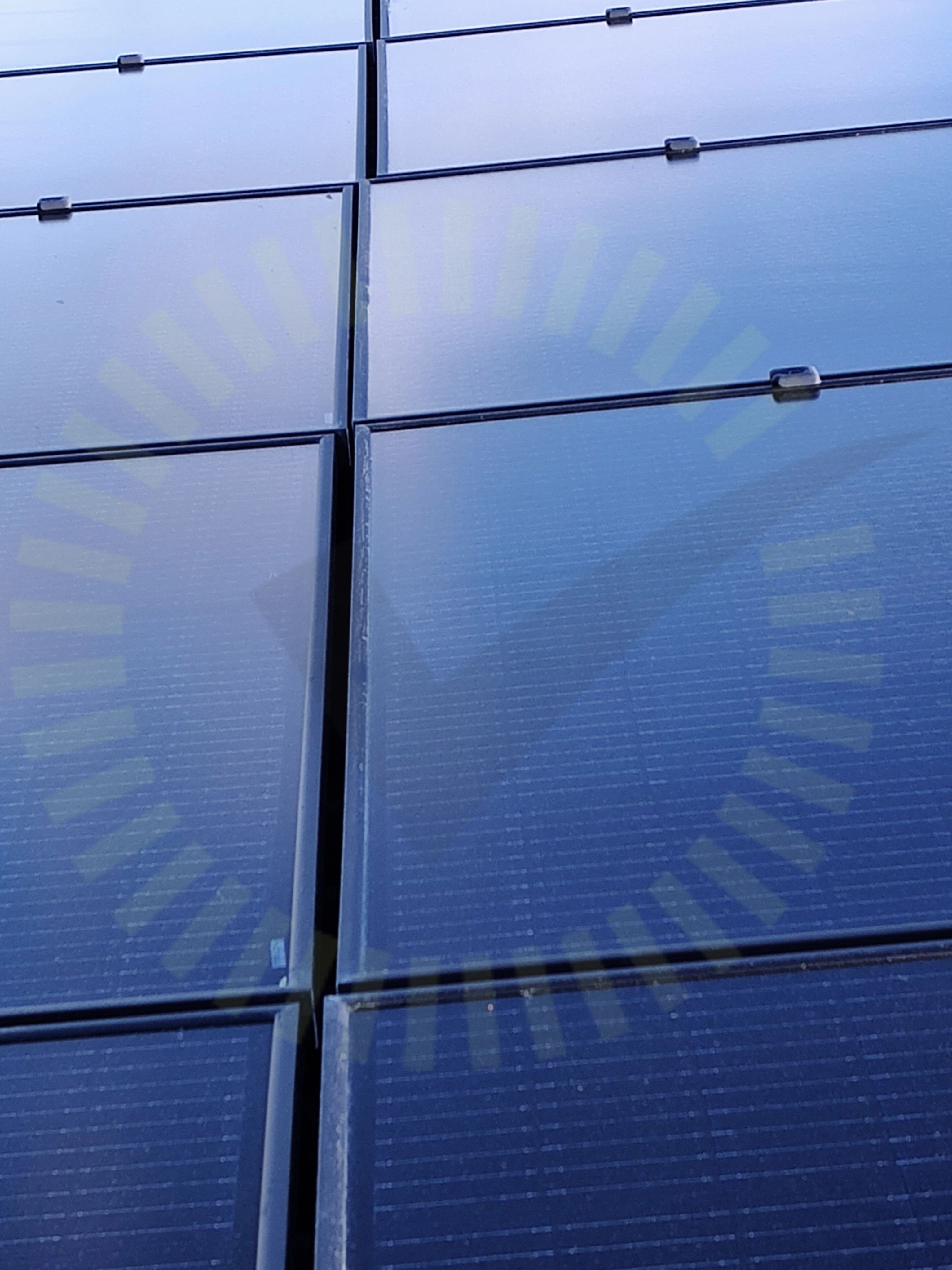

5.1 Panelramar separerade

Inte godkänd

Panelerna är inte monterade med korrekt avstånd till varandra.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 15.

Godkända kontrollpunkter

12/13

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
