Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

1KOMMA5°

Datum

7 mars 2024

Ort

Linköping, Östergötlands län
Takstolsinfästning
Kopplingslåda böjradie
Skenskarvar
92% godkända8% ej godkända

Om installationen

PanelerDMEGC: DM(XXX)M10-66HBB/-V
MontagesystemK2: SingleRail: Single Hook 3S
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
1KOMMA5°

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, DMEGC: DM(XXX)M10-66HBB/-V

Anmärkningar

1/19

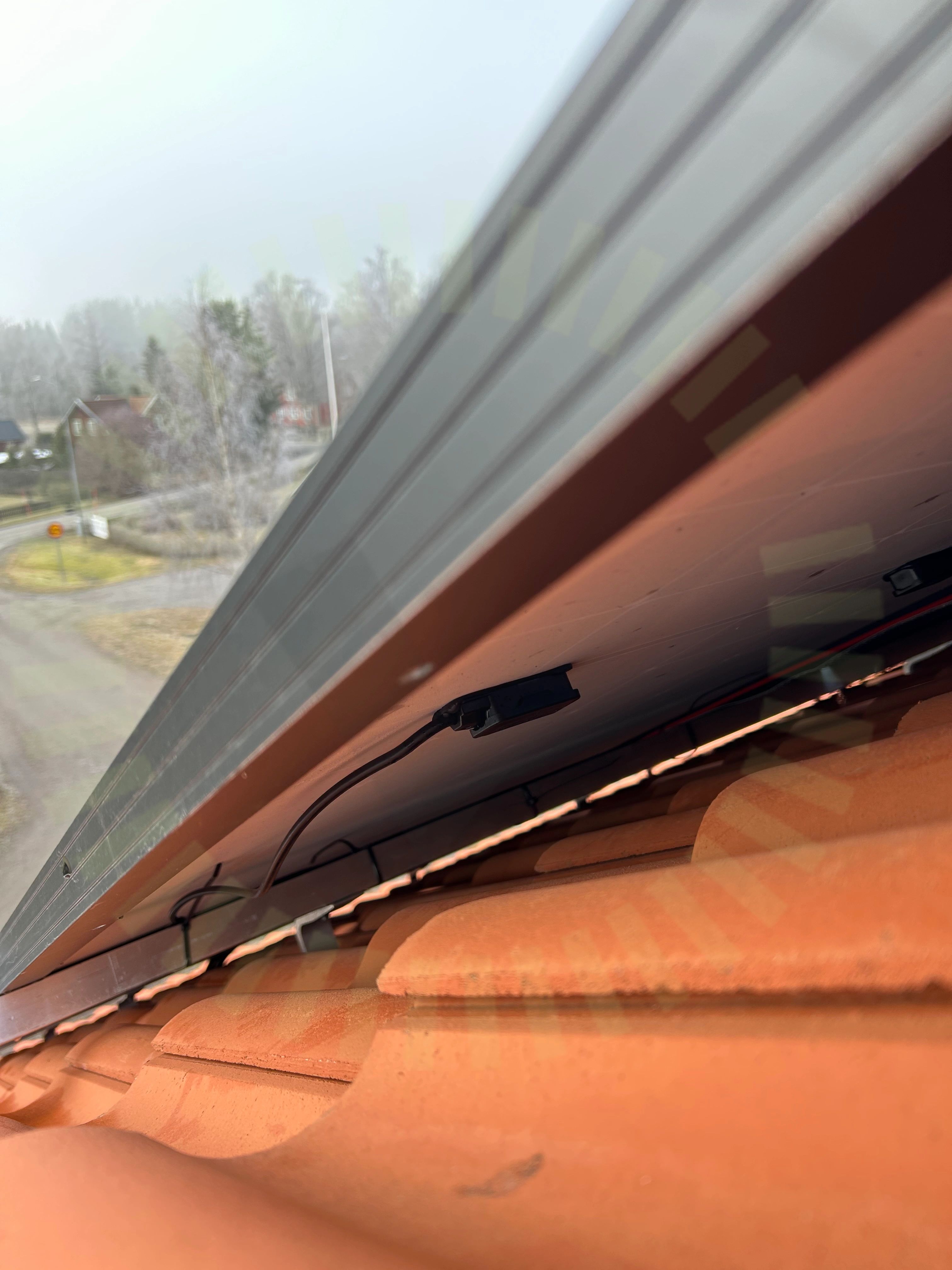

Kopplingslåda böjradie

3.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

15/19
Avstånd till havAvstånd till ytaDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmans överlappningKlämmornas storlekPanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

3/19
Fästens placeringFörbindelse av kontakterKontaktdon

Tak 1, K2: SingleRail: Single Hook 3S

Anmärkningar

3/25
Skenans utstick för klämma

4.1 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 18
Skenskarvar

4.2 Skenskarvar

Inte godkänd

Ej korrekt antal T-bultar i skenskarven.

SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V9 | 0923, Sida 17
Takstolsinfästning

4.3 Takstolsinfästning

Inte godkänd

Skruvar har missat takstol.

Handbook Attach K2 roof hooks with flat head screw | Screews Assembly EN V7 | 0623, Sida 6

Godkända kontrollpunkter

18/25
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenornas överhängSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

4/25
Infästning utanför takstolSkenornas infästningSkruvar korrektTakgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4
Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/35

6.1 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.

SS 436 40 00 (312.2.1.2 / 512.1.2)
Identifiering

6.2 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

32/35
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/35
Genomföringar
