Besiktningsrapport

8.3

Installation genom

Sesol

Datum

8 maj 2023

Ort

Strängnäs, Södermanlands län

Kopplingslåda

Skenskarvar

Skenornas infästning

+ 5

86% godkända14% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörElmaterial: Kapsling

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: SUN2000 (12-20KTL)-M2

Anmärkningar

4/43

2.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

2.2 Strängdesign

Inte godkänd

Strängschema anget strängar som 1.1, 1.2 och 1.3. Märkningen vid växelriktaren visar att 1.1 (15 paneler) och 1.2 (10 paneler) är kopplade på samma MPPT. Märkning eller inkoppling av strängar är felaktig.

2.3 Väderskydd

Rekommendation

Tillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.

https://support.huawei.com/enterprise/en/doc/EDOC1100150830/14e4a216/environment-requirements

2.4 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

39/43

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havetAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVäderbeständigt materialVentilationVäxelriktarens IP klassning

Longi: LR5-54HPB 390-410M

Anmärkningar

3/15

3.1 Mellanrum

Inte godkänd

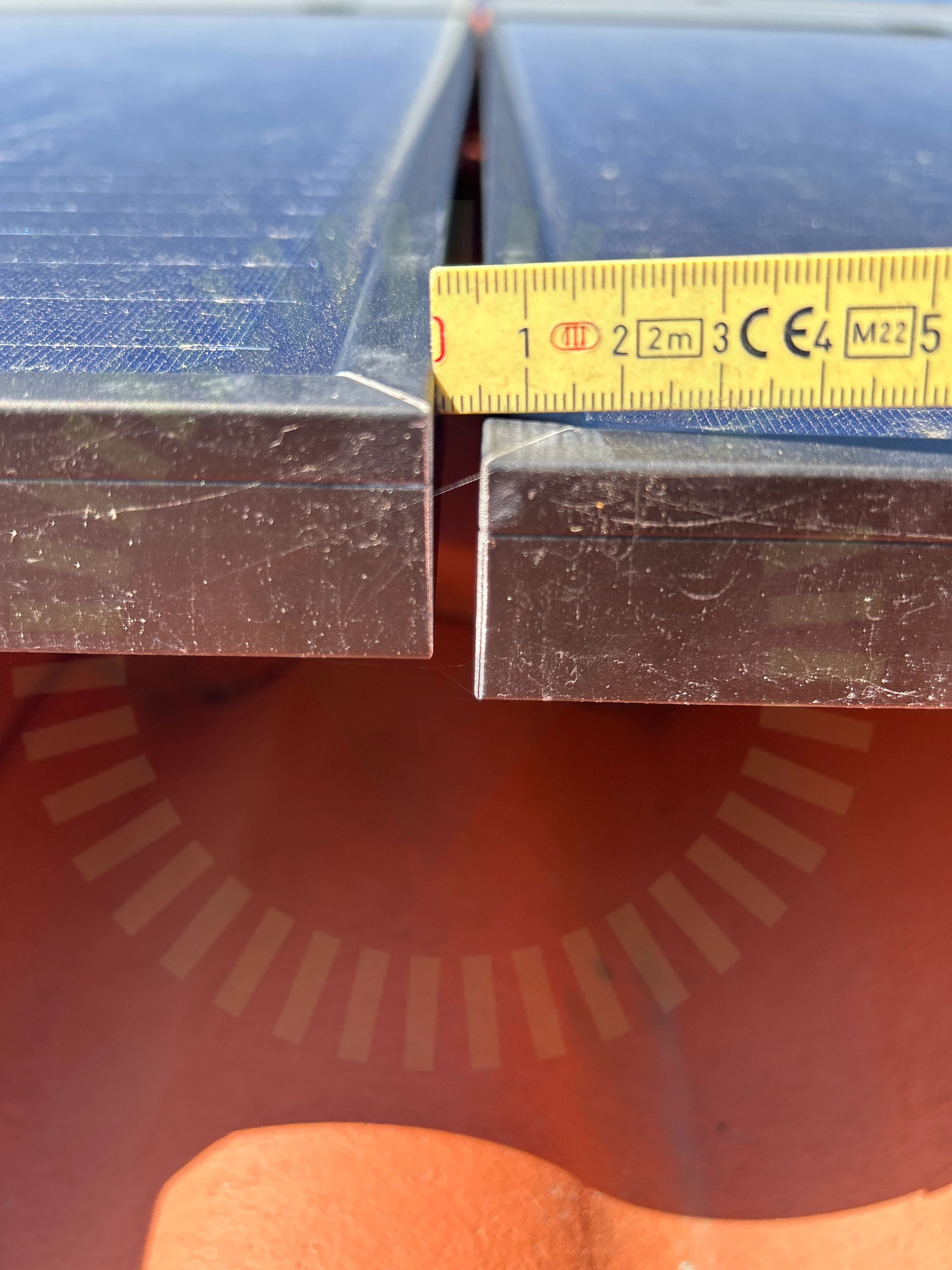

Paneler är inte separerade med korrekt avstånd.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

3.2 Panelkablagets böjradie

Inte godkänd

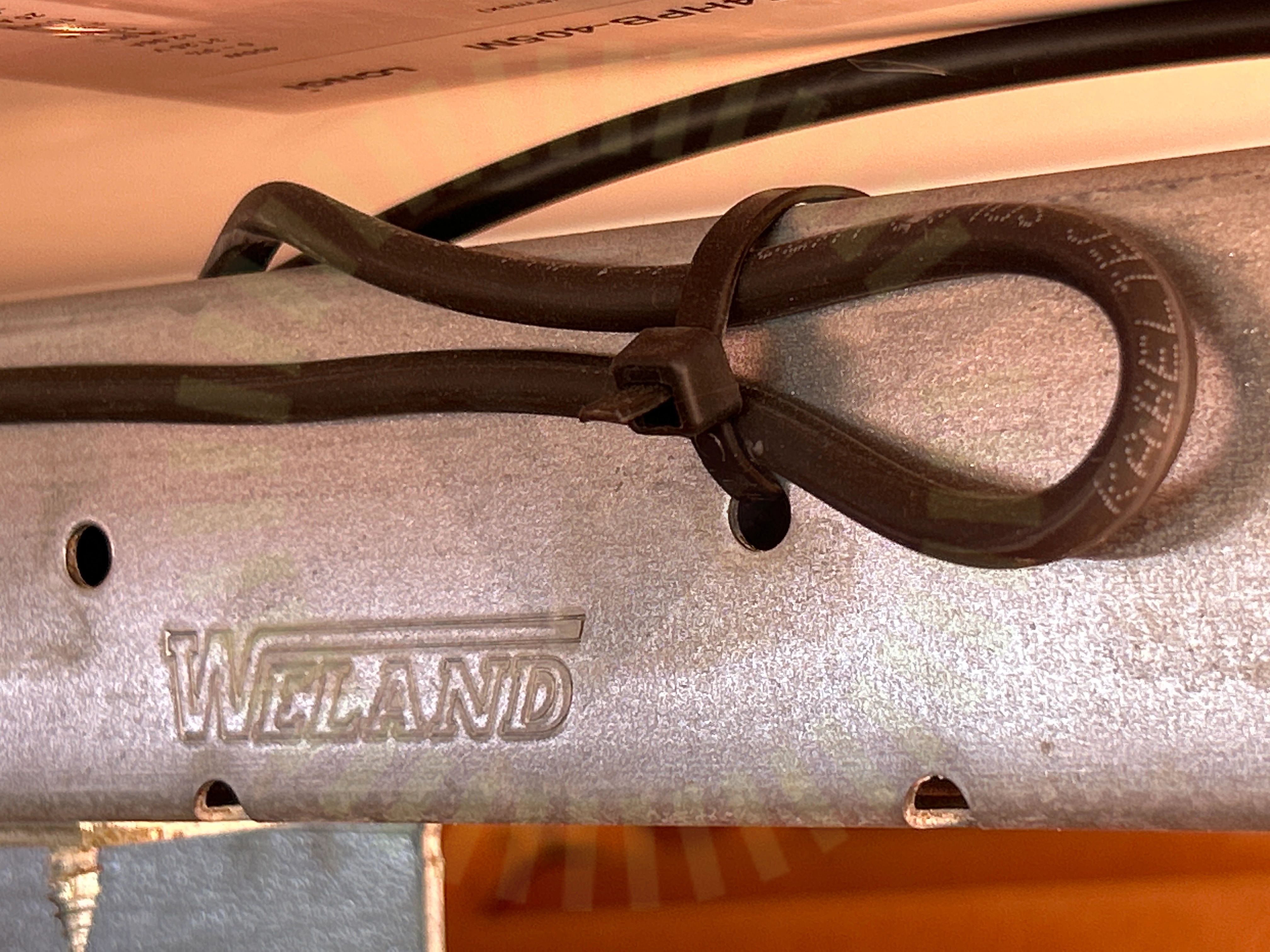

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

3.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

Godkända kontrollpunkter

11/15

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Ej tillgängligt vid besiktning

1/15

Förbindelse av kontakter

Tak 1, Weland Stål: Råspont

Anmärkningar

1/1

4.1 Takpannor

Rekommendation

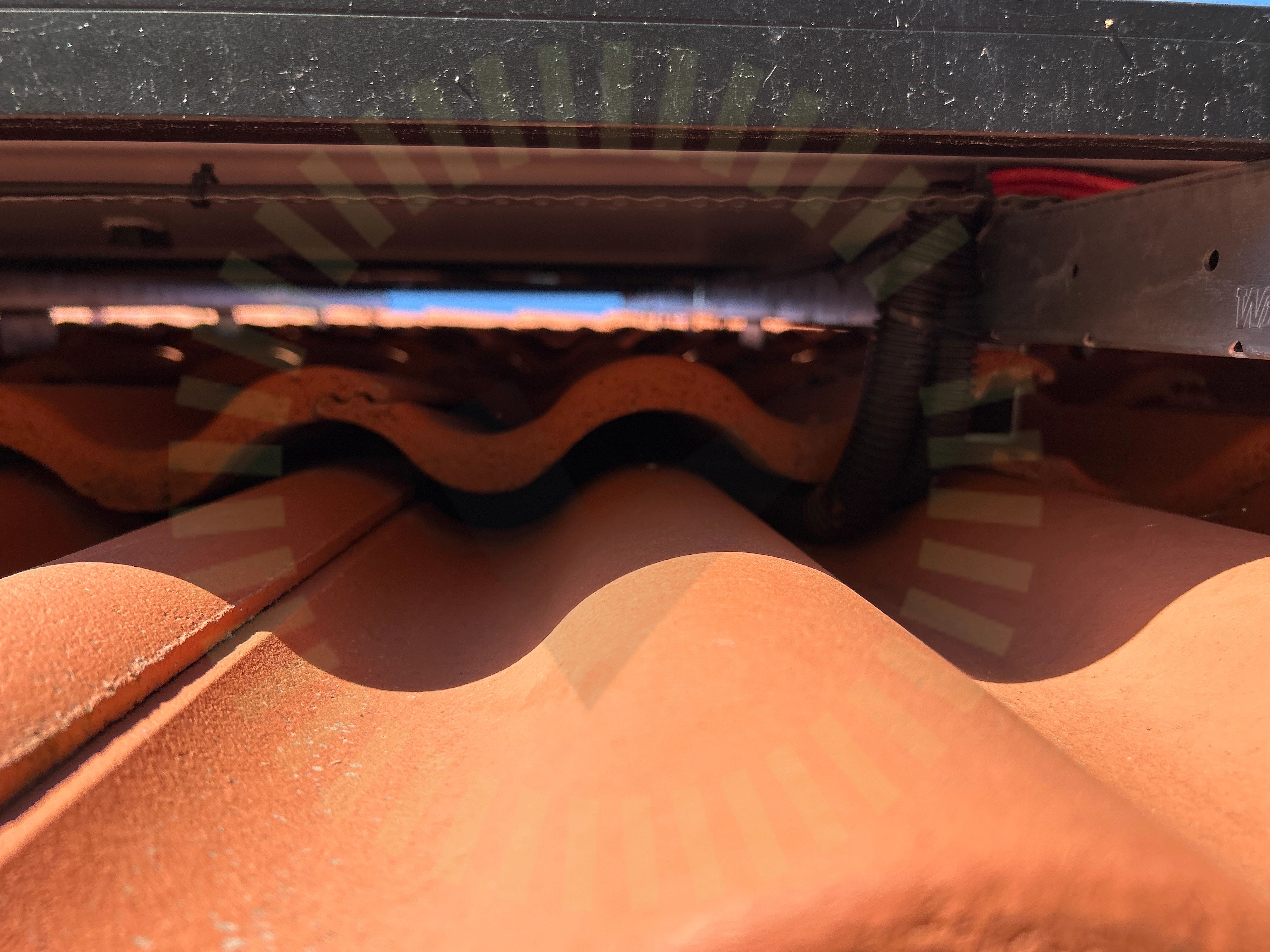

Kabeldragningen skapar stora glipor mellan takpannorna.

Weland Stål: Råspont

Anmärkningar

7/23

5.1 DC kabel förläggning

Inte godkänd

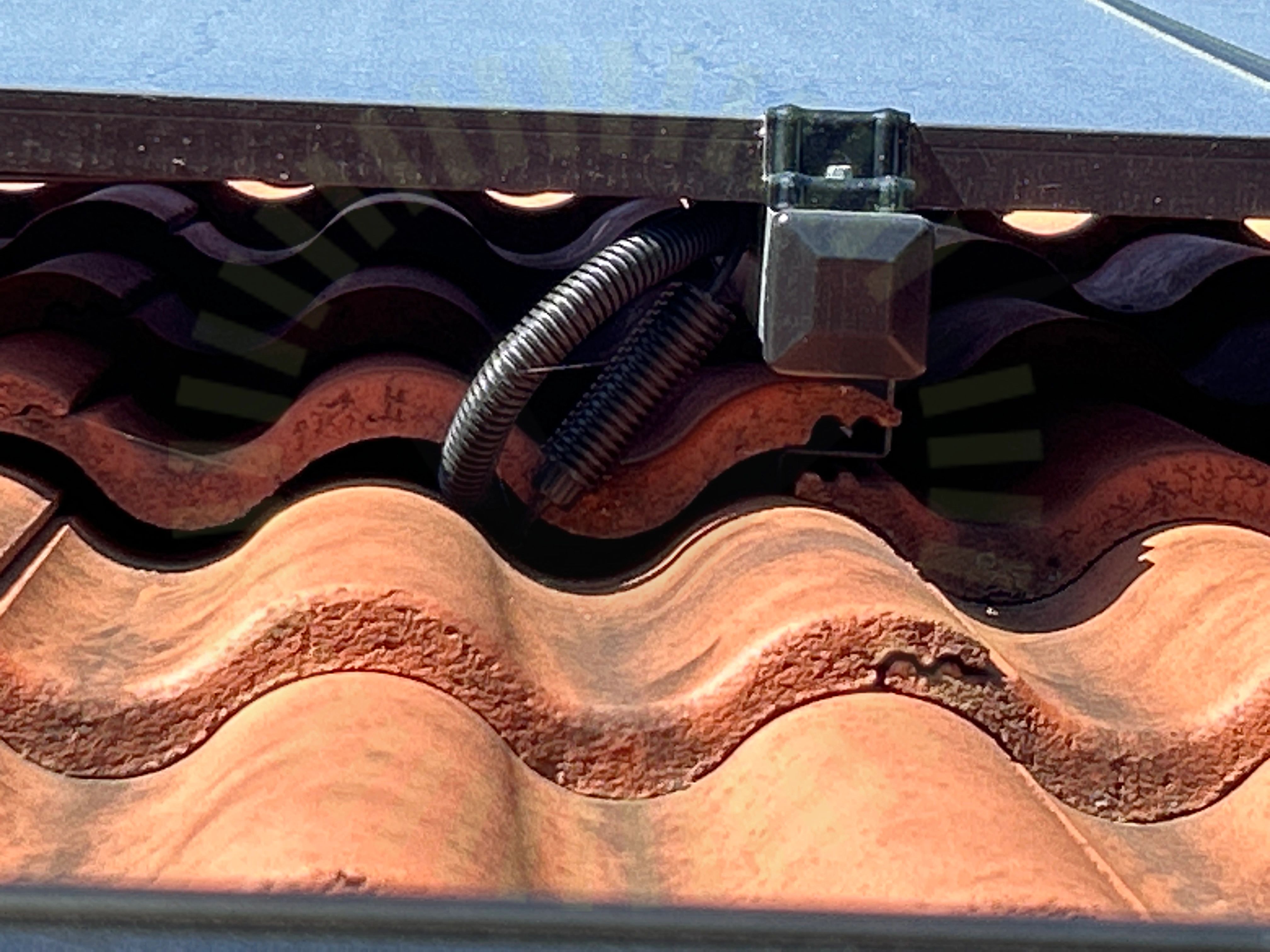

Kablage går oskyddat mellan tegelpannorna.

5.2 Kabeldragning mellan takytor

Inte godkänd

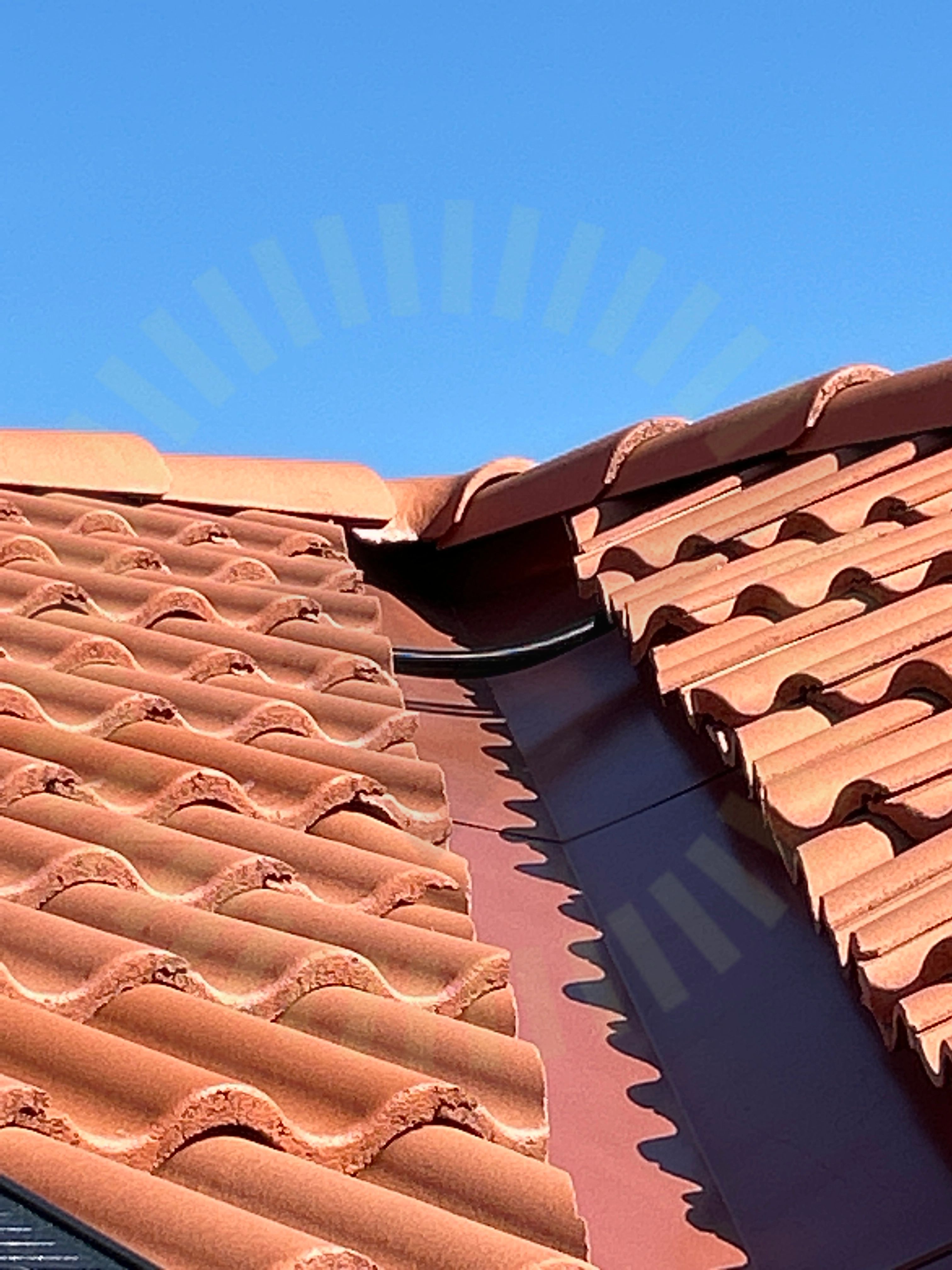

Kabeldragning mellan takytor är inte fastsäkrad.

5.3 Kabeluppfästning

Inte godkänd

Hängande kablage. Tillförlitlig uppfästning saknas.

SS 436 40 00 (712.521.101 och 522.8.4)

5.4 Skenornas infästning

Inte godkänd

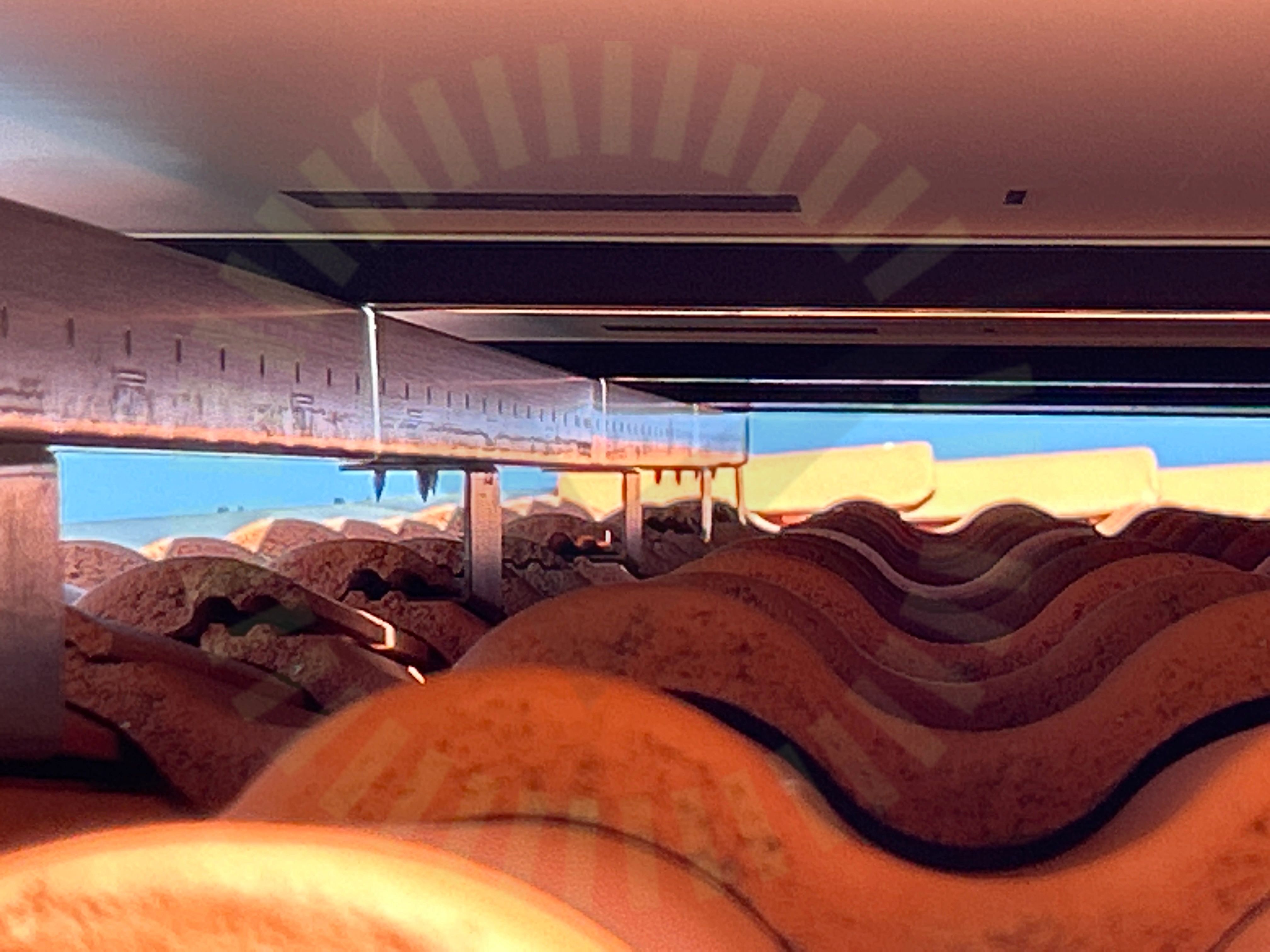

Skenan är inte fäst i infästningsmaterialet.

MA5102 Sid 1 (1) | Version 3 - 221101

5.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad.

MA5102 Sid 1 (1) | Version 3 - 221101

5.6 Snö- och Vindlastberäkning

Inte godkänd

Snö- och vindlastberäkningen är inte fullständig.

Tillverkarens montageanvisningar

5.7 Takkrokarnas CC

Inte godkänd

Underlag för att kontrollera avstånd mellan infästningar saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

15/23

Främmande materialFöremål mellan skena och panelramKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas överhängTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

1/23

Takgenomföring
